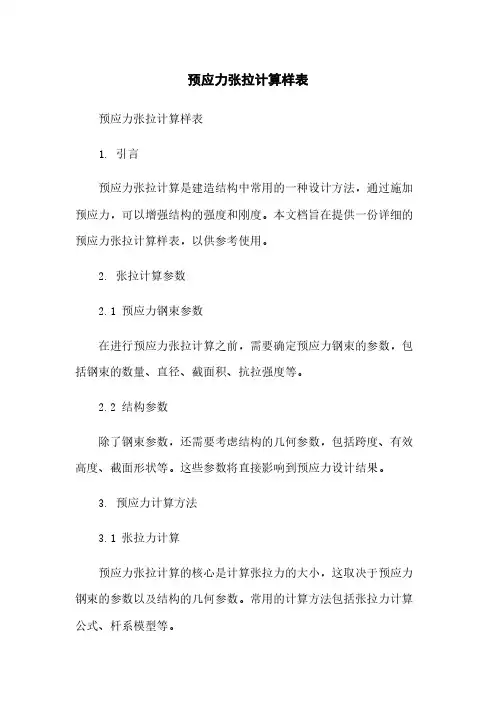

预应力张拉计算样表预应力张拉计算样表1. 引言预应力张拉计算是建造结构中常用的一种设计方法,通过施加预应力,可以增强结构的强度和刚度。
本文档旨在提供一份详细的预应力张拉计算样表,以供参考使用。
2. 张拉计算参数2.1 预应力钢束参数在进行预应力张拉计算之前,需要确定预应力钢束的参数,包括钢束的数量、直径、截面积、抗拉强度等。
2.2 结构参数除了钢束参数,还需要考虑结构的几何参数,包括跨度、有效高度、截面形状等。
这些参数将直接影响到预应力设计结果。
3. 预应力计算方法3.1 张拉力计算预应力张拉计算的核心是计算张拉力的大小,这取决于预应力钢束的参数以及结构的几何参数。
常用的计算方法包括张拉力计算公式、杆系模型等。
3.2 应力分析预应力张拉计算还需要进行应力分析,包括提拉段、应力锚段、锚固段等不同段落的应力分析。
通过合理的应力分析,既能保证结构的安全性,又能最大限度地利用预应力效果。
4. 计算示例为了更好地理解和应用预应力张拉计算方法,本文档提供了一份详细的计算示例,包括具体的计算步骤、计算公式和计算结果。
5. 结论基于以上的张拉计算方法和计算示例,可以得出结论:预应力张拉计算是一种高效、可靠的设计方法,能够提高结构的承载能力和抗震能力。
附件:本文档所涉及附件如下:- 张拉计算示例图纸- 预应力钢束实验数据法律名词及注释:本文档所涉及的法律名词及其注释如下:- 预应力:一种施加在结构上的初始应力,用于提高结构的承载能力和抗震能力。
- 预应力钢束:用于传递预应力的钢结构件,通常由优质钢材制成。
通过本文档,读者可以了解预应力张拉计算的基本原理和方法,并掌握如何应用于实际工程设计中。

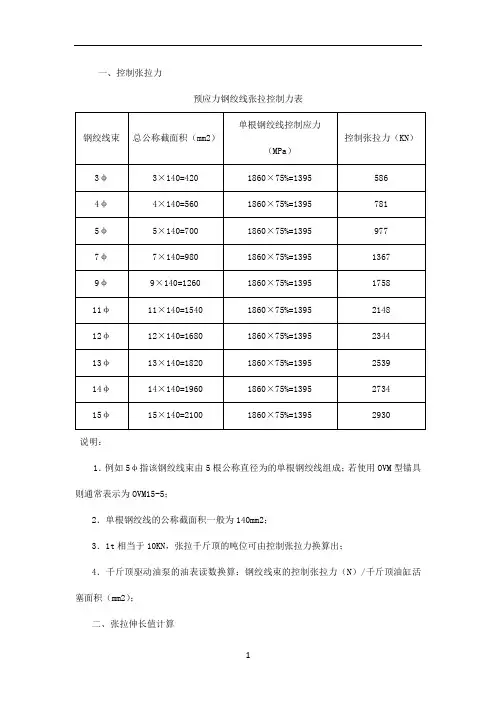

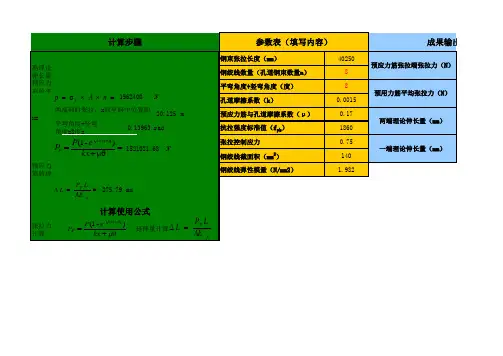

一、控制张拉力预应力钢绞线张拉控制力表说明:1.例如5φ指该钢绞线束由5根公称直径为的单根钢绞线组成;若使用OVM型锚具则通常表示为OVM15-5;2.单根钢绞线的公称截面积一般为140mm2;3.1t相当于10KN,张拉千斤顶的吨位可由控制张拉力换算出;4.千斤顶驱动油泵的油表读数换算:钢绞线束的控制张拉力(N)/千斤顶油缸活塞面积(mm2);二、张拉伸长值计算1.预应力筋采用应力控制方法张拉时,应以伸长值进行校核,实际伸长值与理论伸长值的差值应控制在6%以内,即︱(△L实-△L理)/△L理︱<6% 2.理论伸长值的计算公式:单端理论伸长值△L=(Pp×L)/(Ap×Ep)①Pp——预应力筋的平均张拉力(N),直线筋取张拉端的拉力,两端张拉的曲线筋的平均张拉力计算如下: Pp= P(1-e-(κχ+μθ))/(κχ+μθ)式中:Pp ——预应力筋的平均张拉力(N); P——预应力筋张拉端的张拉力(N),在没有超张拉的情况下一般计算为:钢绞线--1395MPa×140mm2=195300N;若有超张拉则乘以其系数; x——从张拉端至计算截面的孔道长度(m),一般为单端长度;θ——从张拉端至计算截面曲线孔道部分切线的夹角之和(rad); k——孔道每米局部偏差对摩擦的影响系数,见下表;μ——预应力筋与孔道壁的摩擦系数,见下表;系数k及μ值表孔道成型方式 k μ钢丝束、钢绞线、光面钢筋带肋钢筋精轧螺纹钢筋预埋铁皮管道 --- 抽芯成型孔道 --- 预埋金属螺旋管道 ~ ---②L——预应力筋的单端长度(mm),即总长的一半;③Ap——预应力筋的截面面积(mm2),钢绞线为140 mm2;④Ep——预应力筋的弹性模量(N/mm2),钢绞线为195×103N/mm2;以上计算所得△L为单端理论伸长值,整束钢绞线的理论伸长值为:△L理=2△L 3.实测伸长值的计算:△L实=△L总-(△L初实-△L初理)-△L锚塞回缩式中:△L总——张拉达到控制应力时测得的总伸长量;△L初实——张拉达到初应力(控制应力的10%~15%)时测得的实际伸长量;△L初理——初应力以下的推算理论伸长量(一般为△L理×10%);△L锚塞回缩——千斤顶退顶时锚具夹片的回缩量;注:①(△L初实-△L初理)所得值为钢绞线由松弛到紧张、产生应力前的伸长量,此部分不能计入实测伸长值部分;②△L总、△L初实、△L锚塞回缩均为两端张拉所测值之和。
预应力张拉力计算表关键信息1、预应力张拉力计算的目的和适用范围2、计算所依据的规范和标准3、计算所涉及的材料参数4、计算方法和公式5、计算结果的精度要求6、计算结果的验证和审核程序7、责任与义务8、协议的变更和终止条件9、争议解决方式11 协议目的本协议旨在明确预应力张拉力计算的相关要求和流程,确保计算结果的准确性和可靠性,以满足工程设计和施工的需要。
111 适用范围本协议适用于涉及预应力结构的各类工程项目,包括但不限于桥梁、建筑、水利等领域中预应力构件的张拉力计算。
12 依据的规范和标准在进行预应力张拉力计算时,应遵循以下规范和标准:121 具体规范和标准名称 1122 具体规范和标准名称 2123 其他相关的行业标准和技术规程13 材料参数131 预应力钢筋的规格、强度等级和弹性模量。
132 锚具的类型和性能参数。
133 混凝土的强度等级和弹性模量。
14 计算方法和公式141 采用的张拉力计算方法应符合相关规范和标准的要求,并明确所使用的具体公式。
142 考虑预应力损失的计算,包括锚具变形和钢筋内缩损失、预应力钢筋与孔道壁之间的摩擦损失、混凝土的弹性压缩损失、预应力钢筋的松弛损失等。
15 计算结果的精度要求151 预应力张拉力的计算结果应精确到规定的小数位数,一般为具体小数位数。
152 对于重要的工程项目,应进行多次计算并对比结果,以确保精度满足要求。
16 计算结果的验证和审核程序161 计算完成后,应由具备相应资质和经验的人员进行验证。
162 验证内容包括计算过程的准确性、公式的应用是否正确、参数的取值是否合理等。
163 审核人员应对验证结果进行审核,并签署审核意见。
17 责任与义务171 计算人员应具备相应的专业知识和技能,严格按照本协议的要求进行计算,并对计算结果的准确性负责。
172 审核人员应认真履行审核职责,确保计算结果符合工程要求。
173 若因计算错误或审核不严导致工程质量问题,相关责任人员应承担相应的责任。
预应力张拉力计算箱梁,设计采用标准强度fpk=1860MPa的高强低松弛钢绞线,公称直径15.2mm,公称面积Ag=139mm2,弹性模量Eg=1.95*105MPa,为保证施工符合设计要求,施工中采用油压表读数和钢绞线拉伸量测定值双控。
理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。
一、计算公式及参数1、预应力平均张拉力计算公式及参数:式中:Pp—预应力筋平均张拉力(N)P—预应力筋张拉端的张拉力(N)X—从张拉端至计算截面的孔道长度(m)θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和(rad)k—孔道每米局部偏差对摩擦的影响系数:取0.0015u—预应力筋与孔道壁的磨擦系数,取0.252、预应力筋的理论伸长值计算公式及参数:△L=PpL/(ApEp)式中:Pp—预应力筋平均张拉力(N)L—预应力筋的长度(mm)Ap—预应力筋的截面面积(mm2),取139mm2Ep—预应力筋的弹性模量(N/mm2),取1.95×105N/mm2二、伸长量计算:1N1束一端的伸长量:单根钢绞线张拉的张拉力P=0.75×1860×139=193905NX直=3.5m;X曲=2.35m;θ=4.323×π/180=0.25rad KX曲+uθ=0.0015×2.35+0.25×0.25=0.066Pp=193905×(1-e-0.066)/0.066=187644N△L曲=PpL/(ApEp)=187644×2.35/(139×1.95×105)=16.3mm△L直=PpL/(ApEp)=187644×3.5/(139×1.95×105)=24.2mm△L曲+△L直=16.3+24.2=40.52 N2束一端的伸长量:单根钢绞线张拉的张拉力:P=0.75×1860×139=193905NX直=0.75;X曲=2.25m;θ=14.335×π/180=0.2502 KX曲+uθ=0.0015×2.25+0.25×0.2502=0.0659Pp=193905×(1-e-0.0659)/0.0659=187653N△L曲=PpL/(ApEp)=187653×2.25/(139×1.95×105)=15.6mm△L直=PpL/(ApEp)=187653×0.75/(139×1.95×105)=5.2mm (△L曲+△L直)*2=(15.6+5.2)*2=41.6mm一、计算参数:1、K—孔道每米局部偏差对摩擦的影响系数:取0.00152、u—预应力筋与孔道壁的摩擦系数:取0.253、Ap—预应力筋的实测截面面积:139mm24、Ep—预应力筋实测弹性模量:1.95×105N/mm25、锚下控制应力:σk=0.75Ryb=0.75×1860=1395N/mm26、单根钢绞线张拉端的张拉控制力:P=σkAp=193905N7、千斤顶计算长度:60cm8、工具锚长度:7cm二、张拉时理论伸长量计算:以N1束钢绞线为例:N1束一端的伸长量:式中:P—油压表读数(MPa);F—千斤顶拉力(KN)P=P1时,(1)15%σcon=232.7KN时:P=-0.48+0.021PF=-0.48+0.0219×232.7=4.6MPa (3)30%σcon=465.4KN时:P=-0.48+0.021PF=-0.48+0.0219×465.4=9.7MPa (4)100%σcon=1551.2KN时:P=-0.48+0.021PF=-0.48+0.0219×1551.2=33.5MPa (5)103%σcon=1597.7KN时:P=-0.48+0.021PF=-0.48+0.0219×1597.7=34.5MPa P=P2时,(1)15%σcon=203.6KN时:P=-0.48+0.021PF=-0.48+0.0219×203.6=4.0MPa (3)30%σcon=407.2KN时:P=-0.48+0.021PF=-0.48+0.0219×407.2=8.4MPa (4)100%σcon=1357.3KN时:P=-0.48+0.021PF=-0.48+0.0219×1357.3=29.2MPa (5)103%σcon=1398.0KN时:P=-0.48+0.021PF=-0.48+0.0219×1398.0=30.1MPa。
预应力张拉计算表
序号张拉断面预应力杆径张拉力计算值(MPa)
1 A1 d1 F1 σ1
2 A2 d2 F2 σ2
3 A3 d3 F3 σ3
4 A4 d4 F4 σ4
5 A5 d5 F5 σ5
说明:
- 张拉断面:预应力张拉所选用的断面形状,如圆形、矩形等。
- 预应力杆径:预应力张拉所选用的钢筋直径。
- 张拉力:预应力材料在钢筋张拉上用来产生预应力的力的大小。
- 计算值:根据相关公式及计算方法得出的张拉计算值。
- σ:计算值代表的是预应力张拉所选用杆材的应力值。
在进行预应力张拉计算时,需要根据具体的工程要求和实际情况进行选择和计算,上述表格中的内容仅为示例。
预应力张拉计算的基本步骤如下:
1. 确定预应力杆的张拉断面形状和尺寸。
2. 根据工程需求和设计要求,确定预应力杆的直径。
3. 计算预应力杆的张拉力,可以根据杆的应力平衡条件进行计算。
4. 根据相关公式和计算方法,计算出预应力杆的应力值。
5. 将计算结果填写到预应力张拉计算表中,便于整理、比对和记录。
预应力张拉计算表的使用可以帮助工程师更好地进行预应力张拉设
计和计算工作,确保所选用的预应力杆满足工程要求和安全性能。
需要注意的是,在实际工程中,预应力张拉计算需要考虑更多的因素,如混凝土强度、预应力钢筋的超张强度等,因此在实际使用过程
中需要根据具体情况进行细化和调整。
以上是关于预应力张拉计算表的简要介绍和示例,希望能够对你有
所帮助。
如有其他问题,请随时向我提问。
预应力张拉力计算箱梁,设计采用标准强度fpk=1860MPa的高强低松弛钢绞线,公称直径15.2mm公称面积Ag=139mm2弹性模量Eg=1.95105MP为保证施工符合设计要求,施工中采用油压表读数和钢绞线拉伸量测定值双控。
理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。
一、计算公式及参数1、预应力平均张拉力计算公式及参数:式中:Pp—预应力筋平均张拉力(N)P—预应力筋张拉端的张拉力(N)X—从张拉端至计算截面的孔道长度(m)θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和(rad)k—孔道每米局部偏差对摩擦的影响系数:取0.0015u—预应力筋与孔道壁的磨擦系数,取0.252、预应力筋的理论伸长值计算公式及参数:△L=PpL/(ApEp)式中:Pp—预应力筋平均张拉力(N)L—预应力筋的长度(mm)Ap—预应力筋的截面面积(mm2),取139mm2Ep—预应力筋的弹性模量(N/mm2),取1.95×105N/mm2二、伸长量计算:1N1束一端的伸长量:单根钢绞线张拉的张拉力P=0.75×1860×139=193905NX直=3.5m;X曲=2.35m θ=4.323×π/180=0.25radKX曲+uθ=0.0015×2.35+0.25×0.25=0.066Pp=193905×(1-e-0.066)/0.066=187644N△L曲=PpL/(ApEp)=187644×2.35/(139×1.95×105)=16.3mm △L直=PpL/(ApEp)=187644×3.5/(139×1.95×105)=24.2mm △L曲+△L直=16.3+24.2=40.52N2束一端的伸长量:单根钢绞线张拉的张拉力:P=0.75×1860×139=193905NX直=0.75;X曲=2.25m θ=14.335×π/180=0.2502KX曲+uθ=0.0015×2.25+0.25×0.2502=0.0659Pp=193905×(1-e-0.0659)/0.0659=187653N△L曲=PpL/(ApEp)=187653×2.25/(139×1.95×105)=15.6mm △L直=PpL/(ApEp)=187653×0.75/(139×1.95×105)=5.2mm (△L曲+△L直)*2=(15.6+5.2)*2=41.6mm一、计算参数:1、K—孔道每米局部偏差对摩擦的影响系数:取0.00152、u—预应力筋与孔道壁的摩擦系数:取0.253、Ap—预应力筋的实测截面面积:139mm24、Ep—预应力筋实测弹性模量:1.95×105N/mm25、锚下控制应力:σk=0.75Ryb=0.75×1860=1395N/mm26、单根钢绞线张拉端的张拉控制力:P=σkAp=193905N7、千斤顶计算长度:60cm8、工具锚长度:7cm二、张拉时理论伸长量计算:以N1束钢绞线为例:N1束一端的伸长量:式中:P—油压表读数(MPa)F—千斤顶拉力(KN)P=P1时,(1)15%σcon=232.7KN时:P=-0.48+0.021PF=-0.48+0.0219×232.7=4.6MPa (3)30%σcon=465.4KN时:P=-0.48+0.021PF=-0.48+0.0219×465.4=9.7MPa (4)100%σcon=1551.2KN时:P=-0.48+0.021PF=-0.48+0.0219×1551.2=33.5MPa (5)103%σcon=1597.7KN时:P=-0.48+0.021PF=-0.48+0.0219×1597.7=34.5MPa P=P2时,(1)15%σcon=203.6KN时:P=-0.48+0.021PF=-0.48+0.0219×203. 6=4.0MPa (3)30%σcon=407.2KN时:P=-0.48+0.021PF=-0.48+0.0219×407.2=8.4MPa (4)100%σcon=1357.3KN时:P=-0.48+0.021PF=-0.48+0.0219×1357.3=29.2MPa (5)103%σcon=1398.0KN时:P=-0.48+0.021PF=-0.48+0.0219×1398.0=30.1MPa 三、2407号千斤顶张拉,千斤顶回归方程:P=0.02247F+0.08式中:P—油压表读数(MPa) F—千斤顶拉力(KN)P=P1时:(1)15%σcon=232.7KN时:P=-0.2247F+0.08=0.08+0.02247×232.7=5.3MPa(3)30%σcon=465.4KN时:P=-0.02247F+0.08=0.08+0.02247×465.4=10.5MPa (4)100%σcon=1551.2KN时:P=-0.02247F+0.08=0.08+0.02247×1551.2=34.9MPa (5)103%σcon=1597.7KN时:P=-0.02247F+0.08=0.08+0.02247×1597.7=36.0MPa P=P2时:(1)15%σcon=203. 6KN时:P=-0.2247F+0.08=0.08+0.02247×203.6=4.7MPa(3)30%σcon=407.2KN时:P=-0.02247F+0.08=0.08+0.02247×407.2=9.2MPa (4)100%σcon=1357.3KN时:P=-0.02247F+0.08=0.08+0.02247×1357.3=30.6MPa (5)103%σcon=1398.0KN时:P=-0.02247F+0.08=0.08+0.02247×1398.0=31.5Mpa。
中交一公局海威公司遂平制梁场
32m预应力箱梁钢绞线理论伸长量计算书
一、根据桥梁施工技术规范(JTJ041-2000)附录G 预应力筋平均张拉力的计算公式:
平均张拉力 Pp=p(1-e-(kx+μθ))/(kx+μθ)
二、根据桥梁施工技术规范(JTJ041-2000)12.8.3-1公式:
理论伸长量ΔL=Pp*L/(Ap*Ep)
`
三、根据设计图纸通桥(2008)2322-II-006预应力筋位置图(二),对钢绞线理论伸长值采用分段计算,最后求和的方法,复核图纸设计的伸长量(按图纸设计参数计算),结果与图纸设计一致。
按照此计算方法,我们引入公式Pz=Pe-(kx+μθ),即前一线段的终点力作为下一段的起点力,依次类推,计算平均张拉力Pp.对于既有平弯又有竖弯的孔道,应分别计算;在平弯里线段是斜线或直线的,在竖弯里是圆弧的线段,应按圆弧计算。
千斤顶的工作长度现场量测,取值67cm.这一段的理论伸长量由于在啦叭口外,我们可认为力在传递过程中不变,即k,μ均取为0,张拉力取锚外控制力进行计算。
各束预应力筋分段见下表:
附:

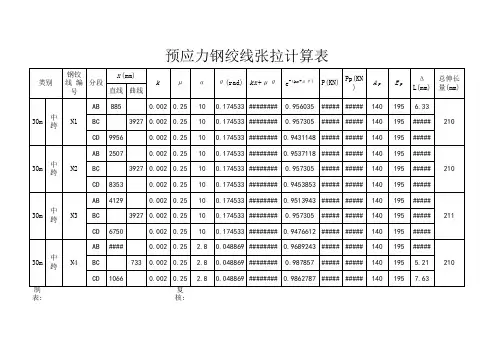

1、预初张拉理论伸长值计算表

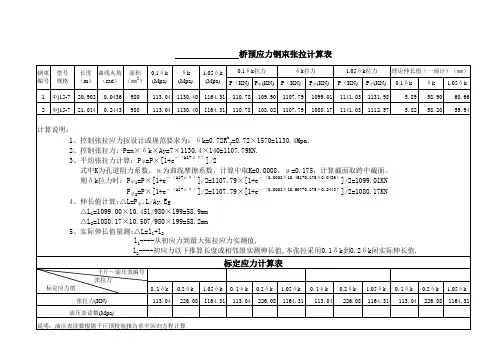

2、终张拉理论伸长值计算表。
