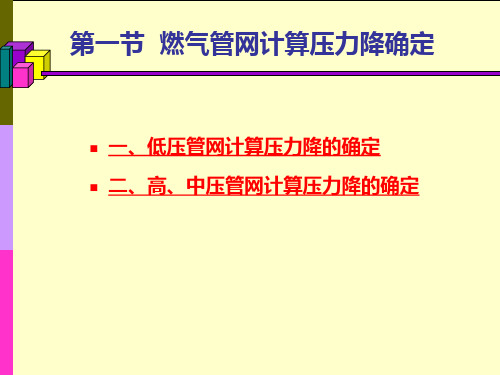

第一节 管网计算压力降的确定
一、低压管网计算压力降的确定
• 用户处的压力(即用户燃具前的压力)波动 及其影响因素 • 城市管网与用户的两种连接方法：
• 通过用户调压器与燃具连接，燃具在恒定的压 力下工作； • 用户直接与低压管网连接。
直接与低压管网连接的特点
• 随着管网中流量变化和压力波动，燃具 前的压力也随之变化。 • 用户处的压力及其被动范围取决于： 1．计算压力降的大小和压降利用程度； 2．系统负荷(流量)的变化情况； 3．调压器出口压力调节方法。
二、高、中压管网计算压力降的确定
• 高、中压管网只有通过调压器才能与低压管网 或用户相连。因此，高、中压管网中的压力波 动实际上并不影响低压用户的燃气压力。 • 确定高、中压管网末端最小压力降应保证区域 调压室能通过用户在高峰时的用气量。当高、 中压管网与中压引射式燃烧器连接时，燃气压 力需保证这种燃烧器的正常工作。
• 如果存在天然或人工障碍，低压管网最好分区 布置，而不要连成整体系统，但每一独立区至 少应有两个调压室。各调压室的出口可用同径 管道以最短的线路互相连接，以保证当一个调 压室关断时由另一个调压室供给必要数量的燃 气。 • 如果高、中压管网只有一个环时，可采用相同 或相近的管径，并留有一定的压力储备，以提 高事故情况下的通过能力。对由许多环路组成 的管网，整个压力降应当在沿燃气流动方向依 次布置的各坏路之间均匀地分配，并且每个环 应由管径相同的管道构成。管网中环路越多， 则压力储备可以越少。
管网计算压力降的确定
Pmax k1Pn Pmin k2 Pn
P Pmax Pmin (k1 k2 ) Pn
• 低压燃气管网（包括庭院和室内管）总 的计算压力降为
第一节 管网计算压力降的确定
一、低压管网计算压力降的确定
• 用户处的压力(即用户燃具前的压力)波动 及其影响因素 • 城市管网与用户的两种连接方法：
• 通过用户调压器与燃具连接，燃具在恒定的压 力下工作； • 用户直接与低压管网连接。
直接与低压管网连接的特点
• 随着管网中流量变化和压力波动，燃具 前的压力也随之变化。 • 用户处的压力及其被动范围取决于： 1．计算压力降的大小和压降利用程度； 2．系统负荷(流量)的变化情况； 3．调压器出口压力调节方法。
二、高、中压管网计算压力降的确定
• 高、中压管网只有通过调压器才能与低压管网 或用户相连。因此，高、中压管网中的压力波 动实际上并不影响低压用户的燃气压力。 • 确定高、中压管网末端最小压力降应保证区域 调压室能通过用户在高峰时的用气量。当高、 中压管网与中压引射式燃烧器连接时，燃气压 力需保证这种燃烧器的正常工作。
• 如果存在天然或人工障碍，低压管网最好分区 布置，而不要连成整体系统，但每一独立区至 少应有两个调压室。各调压室的出口可用同径 管道以最短的线路互相连接，以保证当一个调 压室关断时由另一个调压室供给必要数量的燃 气。 • 如果高、中压管网只有一个环时，可采用相同 或相近的管径，并留有一定的压力储备，以提 高事故情况下的通过能力。对由许多环路组成 的管网，整个压力降应当在沿燃气流动方向依 次布置的各坏路之间均匀地分配，并且每个环 应由管径相同的管道构成。管网中环路越多， 则压力储备可以越少。
管网计算压力降的确定
Pmax k1Pn Pmin k2 Pn
P Pmax Pmin (k1 k2 ) Pn
• 低压燃气管网（包括庭院和室内管）总 的计算压力降为
燃气管道的检验与试验作业指导书
燃气管道的检验与试验作业指导书1、焊缝质量检验管道施焊后必须对焊缝进行检查，检查前应将渣皮、飞溅物清理干净。
外观检查应在无损探伤、强度试验及严密性试验之前进行；焊缝表面质量不得低于GB50236焊缝外观质量III级的要求，具体要求如下：焊缝表面及热影响区不得有表面裂纹、表面气孔、表面夹渣和熔合性飞溅；焊缝的咬边或表面凹陷深度不得大于0.5mm；宽度不得大于焊缝全长的10％，且小于l00mm焊缝应光洁，宽窄应均匀整齐。
焊缝宽度应超过坡口边缘1.0㎜-2.0㎜；焊缝加强高度转动管子的焊接为1.5㎜-2.0㎜,不应大于管道壁厚的30%；固定管子的焊接为2.0㎜-3.0㎜,不应大于管道壁厚的40%；焊缝接头坡口错位小于0.25倍壁厚，且不大于1㎜；焊口平直度在壁厚不大于10㎜时，为0.2倍的壁厚。
焊缝内部质量检验可采用射线探伤或超声波探伤，探伤在强度试验与严密性试验之前进行，焊缝内部质量不得低于GB50236的III级。
管道焊缝无损探伤的数量，应按设计规定进行。
如设计无规定时，抽查数量不应少于焊缝总数的15％：庭院管道直径不大于100mm，采用手工钨极氩弧焊打底焊接时，在焊缝质量稳定的情况下，抽查数量不得少于焊缝总数的5％对于穿越铁路、公路、河流、城镇主要干道的管道焊缝必须进行100%的无损探伤。
抽查焊缝中，不合格者超过30％时，应加倍探伤，若加倍探伤不合格时，则须全部探伤。
对不合格的焊缝，必须返修，返修后须按原规定进行探伤。
2、管道强度试验与严密性试验燃气管道的强度试验与严密性试验由局部和整体性试验组成，局部性试验，一次试验长度宜为1km--3km，整体性试验在管道全部安装完后进行。
燃气管道安装完毕，在试验前应进行吹扫，试验与吹扫介质宜采用压缩空气。
管道吹扫应满足以下要求：吹扫口设在开阔地段并加固；介质在管内实际流速不低于20m／S：吹扫管道的长度应根据吹扫介质、压力和气量来确定，不宜超过2．0--3．0km；吹扫时的最高压力不宜超过管道的强度试验压力；调压设施不得与管道同时吹扫；吹扫应反复进行数次，直到管道内无杂质的碰撞声和水流声，连续10分钟无铁锈、尘土、水份及其它污物，确认吹净为止，同时做好记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃气管网水利工况实验指导书
一、实验测试目的
城市燃气管道构成城市输配管网系统的环网或枝网，输配管网的布置，是根据工业和民用用户的用气量和城区地理特性，全面规划设计而成的管网系统。
对管网进行测试、分析和处置，是减少火灾、爆炸、中毒、输气损失，提高供气的可靠性的关键环节。
二、实验测试原理
低压管网中，干管压力降与支管压力降的分配是一个技术经济问题，它与燃气供应地区干管和支管的数量、长度、燃气用具数量及建筑物特点等因素有关，图1是城市低压管网与用户直接连接,在计算工况下的压力曲线。
图中A 为管网起点,1p 为起点压力，即调压器的出口压力，B 为干管的终点，2p 为用户燃具前压力。
E 、F 、G 、B 、为用户1234C C C C 、、、与干管的连接点，A B '''-为干管A-B 的压力线，p '∆为干管A-B 的压力降，p ''∆为用户支管（包括室内管）的压力降。
压力图上的1234E C C C C ''''''''----、F 、G 、B 为支管压力线，
1234pc pc pc pc 、、、分别为1234C C C C 、、、用户处的压力。
由图可见，从调压器出
口A 到各用户管道的压力降是不同的，这就使用户处出现不同的压力，由A 点到用户2C 和用户4C 的压力降均为计算压力降p ∆，即计算压力降全被利用，而用户1C 和3C 的实际压力降均小于计算压力降p ∆，燃具前压力大于()21232p pc p pc p ＞、＞。
因此，直接连在管网上的用户设备前的燃气压力降随计算压力降利用程度不同而异。
因为管网负荷是随着时间而不断变化的，当调压器出口压力为定值时，随着负荷的降低、管道中流量减小，压力降也就随之减小，因而用户处的压力将增大。
当负荷为零时，所有用户处的压力都落在44A C C A ''''''---范围内。
对用户1C ，其波动范围为11C C '''-，对用户2C ，波动范围为 22C C '''-，对用户3C 和4C ，则分别为
33C C '''-和4
4C C '''-。
因不同用户的压力降利用程度不同，则其压力波动范围也不同。
由图可知，用户处压力的最大波动范围就等于计算压力降，所取的计算压力降越大，
则其波动范围也越大。
如果起点压力能随用气工况而相应地改变，则可大大提高燃具的工作稳定性。
显然，如能随着负荷减少而降低供气点的出口压力，则燃具前的压力将不会增加。
当负荷为零时，把起点压力1p 降至2p ，则干管和所有用户的压力都落在直线4A C ''-。
在系统的起点压力为定值时，各用户燃具前的压力和管道压力降的关系式为： 1b p p p p β=+∆ 式中：1p ——管网起点压力；
b p ——燃具前压力；
β——计算压力降利用系数；可取1
p p ∆——管道实际压力降。
管道压力降和流量关系如下：
p p p Q α∆= 式中：α——管路阻抗； p Q ——管网实际流量。
图1 计算工况下管网的压力曲线
三、实验装置
实验台见附图，装置由旋涡气泵、稳压罐、供气干管、用户支管、用户流量计、压差板、单管压力计等组成。
气泵工作产生的气流进入稳压罐，经泻流稳压后，供给模拟的燃气用户，每个用户由支管、流量计和尾阀组成，在压差板上设有9只单管压力计，可分别测量干管起点的压力、用户支管及包含燃具的阻抗在内的压差，而第9只压力计则既测量最终用户的阻抗，又是干管的终点压力。
通过调整泻流阀、用户流量及尾阀进行实验。
四、实验测试操作步骤
1、开启风机，打开放空阀及各用户分支管线上的阀门。
2、逐渐打开阀1，使其中最大读数的流量计达到其量程的1/4；稳定后，分别记录各
用户的流量、管网入口压力以及各用户处的压力。
3、再逐渐打开阀1，使其中最大读数的流量计达到其量程的2/
4、3/4、4/4；稳定后，
再分别记录各用户的流量、管网入口压力P 以及各用户处的压力。
注意：阀1 的开启程度不能使各浮子流量计的读数超过其量程范围。
4、关闭用户1、用户2 的阀门，以改变管网中的负荷；同时调节阀门1 和放空阀，以使管网入口压力值P 保持不变。
观察并记录此时各用户的流量、管网入口压力以及各用户的压力，绘制出变化后的压力曲线。
五、实验结果处理及报告
按学校实验报告统一格式要求自行整理。
