数控电火花线切割加工论文

论文线切割加工徐磊(摘要):本文对数控电火花线切割加工的特点以及线切割加工中引起模具加工零件变形的各种因素作了深入分析,从实践经验中提出了一些解决途径和有效加工方法,相信对提高模具(零件)加工质量具有一定的借鉴作用。

(关键词):模具加工,WEDM,加工工艺,工件变形0 前言电火花线切割加工(wire cut EDM,简称WEDM)是在电火花加工基础上发展起来的一种新的工艺形式,它是利用移动的细金属丝作为工具电极,在金属丝与工件间通以脉冲电流,利用脉冲放电的电腐蚀作用对工件进行切割加工的。

数控线切割加工零件的精度高,适应平面复杂形状零件的加工,具有应用灵活,加工周期短,节约材料等特点。

目前在新产品的研制和开发中,大量采用数控线切割技术来直接切割零件,缩短研发周期。

然而,再先进的机床,如果没有重视加工的工艺技术与操作技巧,没有做到工艺合理,是不能高效地加工出高质量的工件。

因此在实际操作过程中,必须重视有关加工技术。

1 数控电火花线切割加工的特点随着数控电火花线切割机床的普及,电火花线切割机床已逐渐从单一的冲裁模具加工向各类模具及复杂精密模具和其他各类零件的加工方向转移。

其应用越来越广泛。

数控线切割加工具有电火花加工的共性,金属材料的硬度和韧性并不影响其加工,电火花线切割主要用来加工淬火钢和硬质合金;当前绝大多数电火花线切割机,都采用数字程序控制,其工艺特点如下:1.1 用来加工一般切削方法难以加工或无法加工的形状复杂的工件,如冲摸、凹凸模及外形复杂的精密零件等。

1.2 不像电火花成形加工那样要制造特定形状的工具电极,而是采用直径不等的铜丝或钼丝等作工具电极,因此切割用的刀具简单,大大降低了生产准备工时。

1.3 电极丝直径较细(0.025～0.3mm),切缝很窄,这样不仅有利于材料的利用,而且适合加工细小零件。

1.4 电极丝在加工中是移动的,不断更新(慢走丝)或反复使用(快走丝),可以完全或短时间不考虑电极丝损耗对加工精度的影响。

数控电火花线切割加工数控电火花线切割加工技术（简称EDM）是一种高精度加工技术。

从1970年代开始，欧美等国家就开始大规模应用EDM技术进行制造业的加工，尤其是钢模等工具的加工领域。

随着科学技术的迅速发展，EDM加工技术在国内的发展越来越迅猛。

本文将深入探讨EDM加工技术的基本原理、加工特点和应用领域。

一、EDM加工技术的原理EDM加工技术是一种利用电火花的放电原理进行加工的技术。

该技术是通过在工件表面上形成一个电火花放电区域，然后通过电极在工件上移动，从而以放电所破坏的任何材料为导向面进行放电加工。

其基本原理就是用铜电极和工件之间的电场来产生放电，以达到材料加工的效果。

二、EDM加工技术的特点1、高精度EDM加工技术具有非常高的加工精度。

最小加工精度可以达到几微米。

这种精度的实现主要得益于电极和工件之间的放电距离非常短，因此实现了高精度加工。

2、适用性广EDM加工技术是一种非接触式加工技术，不会产生机械性变形，还可以对材料进行无需透过的加工。

这种特点使得EDM加工技术被广泛应用于制造业的各个领域，如钢模、微孔加工、局部加热、特种材料加工等领域。

3、加工效率高EDM加工技术擅长处理小型工件，能够以高速度进行加工，并且适合加工硬度较高的材料。

其加工速度比传统加工方式快数倍。

同时，EDM加工技术还可以实现多种复杂形状的加工。

三、EDM加工技术的应用1、模具加工在模具的制造过程中，EDM加工技术几乎不可或缺。

在制造钢模等高精度模具时，人们越来越依赖EDM加工技术来提高高精度模具的生产效率和质量。

例如EDM加工技术可以用来制造汽车制动器，轮胎、零部件等。

2、微孔加工EDM加工技术在微细加工领域也具有潜力，可以用来加工出各类细小的孔洞和小圆形孔，例如墨盒的喷嘴孔、医疗器械的药孔等。

3、局部加热EDM在融合、碳化、钎焊和热处理等领域中，可充当局部加热剂，并被广泛地应用。

四、EDM加工技术发展趋势随着科学技术的不断发展，EDM加工技术还有很多的发展方向和潜力。

电火花线切割机床设计毕业论文一、概括当我们谈论电火花线切割机床的设计，我们其实是在探讨一种精密工艺的发展与创新。

这种机床在制造业中扮演着非常重要的角色，特别是在需要高精度切割的应用场景中。

本次毕业论文的目的，就是深入探索电火花线切割机床的设计原理与实践，理解其结构特点和操作方式，以推动其在现代制造业中的进一步发展。

论文首先从电火花线切割机床的基本原理开始，简单介绍了其工作原理和应用领域。

接着我们会深入探讨其设计的各个方面，包括机械结构、控制系统、切割工艺等。

设计的每一个环节都至关重要，它们共同决定了机床的性能和精度。

此外我们还将关注机床的实用性和创新性，试图通过设计优化，提高机床的效率和稳定性。

1. 研究背景和意义随着制造业的飞速发展，电火花线切割技术已成为现代工业生产中不可或缺的一部分。

这种技术广泛应用于汽车、航空、模具制造等领域，对高精度零部件的加工起着至关重要的作用。

然而随着市场需求的变化和技术进步的要求，现有的电火花线切割机床在某些方面已经不能满足现代工业的需求。

因此对电火花线切割机床的设计进行深入研究，具有重要的现实意义。

此外随着科技的快速发展，各行各业对产品质量的要求越来越高，这也对电火花线切割技术提出了更高的要求。

因此对电火花线切割机床的设计进行研究，有助于我们更好地满足市场需求，提高我国制造业的竞争力。

那么我们该如何进行设计研究呢？接下来我将为大家详细介绍。

2. 电火花线切割机床的发展现状和趋势随着制造业的飞速发展，电火花线切割机床作为重要的加工设备，一直在不断地进步和发展。

说起电火花线切割机床，我们不禁要关注它的现状以及未来的趋势。

目前电火花线切割机床已经广泛应用于各个领域，特别是在模具制造、航空航天、汽车制造等行业。

它的加工精度高、速度快，能够适应各种复杂形状工件的加工需求。

不过随着科技的进步，电火花线切割机床也在不断地进行技术革新。

我们知道现在的电火花线切割机床越来越智能化，自动化技术的应用使得机床的操作更为简便，加工精度也进一步提高。

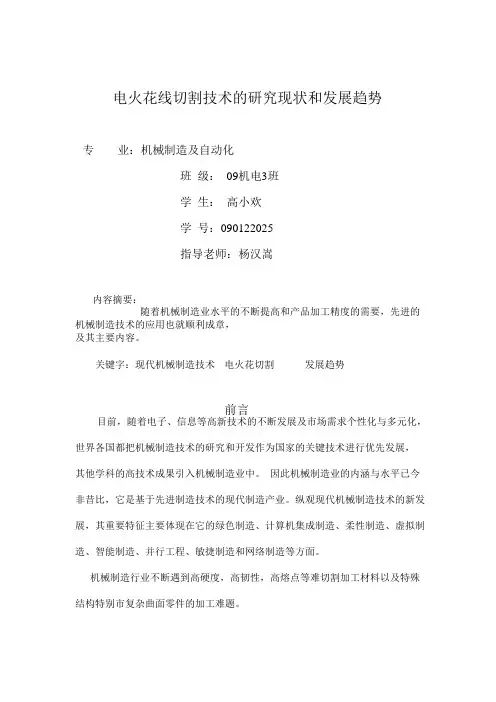

电火花线切割技术的研究现状和发展趋势专业：机械制造及自动化班级：09机电3班学生：高小欢学号：090122025指导老师：杨汉嵩内容摘要：随着机械制造业水平的不断提高和产品加工精度的需要，先进的机械制造技术的应用也就顺利成章，及其主要内容。

发展趋势关键字：现代机械制造技术电火花切割前言目前，随着电子、信息等高新技术的不断发展及市场需求个性化与多元化，世界各国都把机械制造技术的研究和开发作为国家的关键技术进行优先发展，其他学科的高技术成果引入机械制造业中。

因此机械制造业的内涵与水平已今非昔比，它是基于先进制造技术的现代制造产业。

纵观现代机械制造技术的新发展，其重要特征主要体现在它的绿色制造、计算机集成制造、柔性制造、虚拟制造、智能制造、并行工程、敏捷制造和网络制造等方面。

机械制造行业不断遇到高硬度，高韧性，高熔点等难切割加工材料以及特殊结构特别市复杂曲面零件的加工难题。

加工技术的发展，促进电火花线切割加工新方法，新工艺的不断表现，扩大了电火花线切割加工的适用范围。

电火花切割技术是先进制造技术之一，在机械生产中应用范围广，从国内来看，我国的电火花线切割加工技术发展迅速，尤其是我国特有的单向(高速)走丝电火花线切割机构简单，价格低廉，各方面指标都有了较大的提高。

因此，进一步研究高速走丝电火线切割加工技术，扩大其加工范围，尤其是利用计算机等高科技工具和先进的科学方法来提高我国电火花线切割技术水平，缩短同发达国家的差距，不仅具有重要的意义，而且具有显著的经济和社会效益。

1 高速走丝线切割加工技术的现状有我国特色的数控高速走丝电火花线切割加工技术自60年代末研制成功以来，经过30年的不断完善和发展，现已成为制造业中不可缺少的加工手段。

目前，高速走丝线切割机的切割速度已由过去的20～40mm 2 /min 普遍提高到100mm 2 /min 以上，有的可达到260mm 2 /min，机床的加工精度为±0.01mm，工件的表面粗糙度为 R a 1.25～2.5 μm,因而可满足一般模具加工和其他复杂零件制造的要求。

线切割毕业论文线切割毕业论文线切割是一种常见的金属加工技术，通过电火花的放电效应，将电极和工件之间形成的电火花放电击穿工件表面，从而实现对工件的切割、打孔、雕刻等加工操作。

线切割技术具有精度高、加工速度快、适用于各种复杂形状的工件等优点，因此在工业领域得到广泛应用。

在我的毕业论文中，我选择了线切割技术作为研究对象。

我对线切割技术的原理、工艺参数以及应用领域进行了深入的研究和探讨。

首先，我详细介绍了线切割技术的基本原理。

线切割技术利用电火花放电的特性，通过在工件表面形成电火花放电击穿的方式，实现对工件的切割。

这种放电过程中，电极和工件之间的间隙被称为放电间隙，放电间隙的大小直接影响到线切割的加工效果。

我通过实验和理论分析，探讨了放电间隙对线切割加工精度的影响，为线切割技术的优化提供了理论依据。

其次，我对线切割技术的工艺参数进行了研究。

线切割技术的加工效果受到多个工艺参数的影响，如放电电流、放电脉冲宽度、放电频率等。

我通过对这些工艺参数的调整和优化，提高了线切割的加工效率和加工质量。

同时，我还研究了不同材料的线切割加工特性，探讨了不同材料对线切割加工参数的敏感度，为不同材料的线切割加工提供了指导。

除了基本原理和工艺参数的研究，我还对线切割技术在不同领域的应用进行了探索。

线切割技术在航空航天、汽车制造、模具制造等行业都有广泛的应用。

我通过实际案例的分析，探讨了线切割技术在不同领域的加工要求和应用特点。

例如，在航空航天领域，线切割技术可以用于加工复杂形状的航空零部件，提高零部件的加工精度和质量。

在汽车制造领域，线切割技术可以用于汽车车身的切割和打孔，提高汽车生产的效率和质量。

通过这些实际案例的研究，我对线切割技术的应用前景和发展趋势有了更深入的了解。

在毕业论文的撰写过程中，我充分利用了图表、数据和实验结果等形式，对线切割技术进行了详细的分析和论证。

同时，我还参考了大量的文献资料和专业书籍，对线切割技术的相关理论和实践进行了深入的研究。

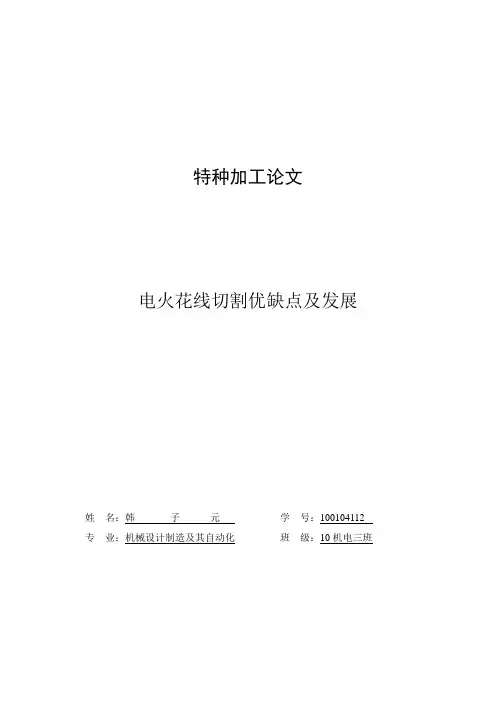

特种加工论文电火花线切割优缺点及发展姓名：韩子元学号：100104112 专业：机械设计制造及其自动化班级：10机电三班电火花线切割优缺点及发展摘要：本文主要介绍了特种加工中电火花线切割技术，首先介绍了它的原理，然后分析了它的优点及其缺点，接着说明了它在实际中的主要应用方向，最后对线切割技术的发展趋势做出了陈述。

关键字：特种加工技术，电火花线切割，优缺点，发展Abstract：In this article mainly introduces the special processing, first introduces the principle of its, and then analyses its advantages and disadvantages, then illustrates its main applications in the actual direction, finally the development trend of wire-cutting technology has made the statement.Key words: special processing technology, wire cutting, advantages and disadvantages, development电火花线切割机（Wire cut Electrical Discharge Machining简称WEDM），属电加工范畴，是由前苏联拉扎林科夫妇研究开关触点受火花放电腐蚀损坏的现象和原因时，发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉，从而开创和发明了电火花加工方法。

电火花线切割加工技术作为一种特种加工技术,具有许多传统加工所不具有的优点以及良好的发展前景。

其中主要的原因是电火花线切割加工方法几乎可加工具有任何硬度的导电金属材料,且加工过程中不受宏观力的作用,从而可保证较好的加工精度与表面质量。

电火花线切割加工工艺优缺点的研究与分析（推荐五篇）第一篇：电火花线切割加工工艺优缺点的研究与分析电火花线切割加工工艺优缺点的研究与分析1.摘要本文对电火花线切割加工工艺的优缺点进行了研究、总结与分析，并对未来发展趋势进行了总结。

2.概述电火花加工工艺，主要是利用具有特定几何形状的放电电极（EDM 电极）在金属（导电）部件上利用火靠工具和工件之间不断的脉冲性火花放电产生局部、瞬时的高温把金属材料逐步蚀除掉形成电极的形状的加工工艺，并广泛应用于冲裁模和铸模的生产，特别是在模具的复杂、精密小型腔、窄缝、沟槽、拐角、小孔、深度切削上有重要的应用。

线切割加工是电火花加工的重要分支，它是一种以线状电极、利用火花放电腐蚀原理对工件进行切割加工的加工工艺。

它不仅具有电火花类加工工艺的通有的加工特点，也有它独有的技术特色与缺点。

研究电火花线切割加工的优缺点对于提高其加工性能、扩展其适用范围有重要的意义。

因此，我列举并分析了线切割加工的优点与不足，并对不同的机型、发展趋势进行了研究。

3.内容一、电火花加工工艺通有的加工特点① 电火花属于不接触加工。

工具电极和工件之间并不直接接触，而是有一个火花放电间隙（0.1-0.01mm），间隙充满了工作液。

② 在加工过程中没有宏观的切削力。

在火花放电时，局部、瞬时爆炸力平均值很小，因此工件的变形和位移很小。

③ 可以加工任何难加工的金属材料和导电材料。

由于加工中材料的去除是靠火花放电时的腐蚀作用实现的，材料的可加工性主要取决于材料的导电性及热学特性，如熔点、沸点、比热容、导热系数、电阻率等，而几乎与其力学性能(硬度、强度等)无关。

这样可以突破传统切削加工对刀具的限制，可以实现用软的工具加工硬、韧的工件甚至可以加工聚晶金刚行、立方氮化硼一类的超硬材料。

目前电极材料多采用紫铜或石墨，因此工具电极较容易加工。

④ 可以加工特殊要求的零件。

由于工具电极于工件在加工过程中没有接触，没有宏观切削力，因此适宜加工低刚度工件或精密加工。

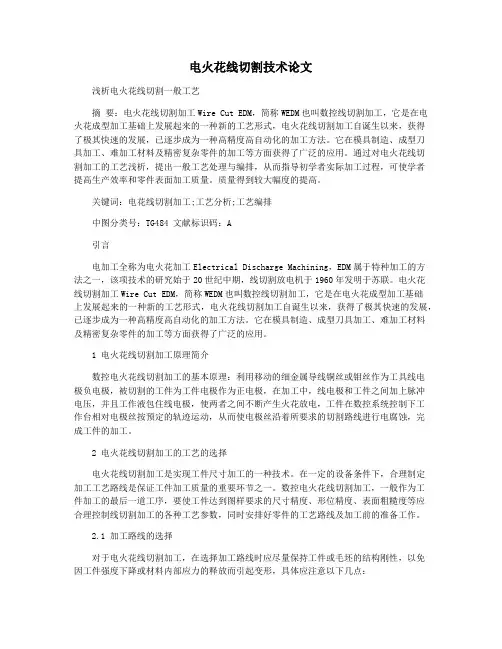

电火花线切割技术论文浅析电火花线切割一般工艺摘要：电火花线切割加工Wire Cut EDM，简称WEDM也叫数控线切割加工，它是在电火花成型加工基础上发展起来的一种新的工艺形式，电火花线切割加工自诞生以来，获得了极其快速的发展，已逐步成为一种高精度高自动化的加工方法。

它在模具制造、成型刀具加工、难加工材料及精密复杂零件的加工等方面获得了广泛的应用。

通过对电火花线切割加工的工艺浅析，提出一般工艺处理与编排，从而指导初学者实际加工过程，可使学者提高生产效率和零件表面加工质量。

质量得到较大幅度的提高。

关键词：电花线切割加工;工艺分析;工艺编排中图分类号：TG484 文献标识码：A引言电加工全称为电火花加工Electrical Discharge Machining，EDM属于特种加工的方法之一，该项技术的研究始于20世纪中期，线切割放电机于1960年发明于苏联。

电火花线切割加工Wire Cut EDM，简称WEDM也叫数控线切割加工，它是在电火花成型加工基础上发展起来的一种新的工艺形式，电火花线切割加工自诞生以来，获得了极其快速的发展，已逐步成为一种高精度高自动化的加工方法。

它在模具制造、成型刀具加工、难加工材料及精密复杂零件的加工等方面获得了广泛的应用。

1 电火花线切割加工原理简介数控电火花线切割加工的基本原理：利用移动的细金属导线铜丝或钼丝作为工具线电极负电极，被切割的工件为工件电极作为正电极，在加工中，线电极和工件之间加上脉冲电压，并且工作液包住线电极，使两者之间不断产生火花放电，工件在数控系统控制下工作台相对电极丝按预定的轨迹运动，从而使电极丝沿着所要求的切割路线进行电腐蚀，完成工件的加工。

2 电火花线切割加工的工艺的选择电火花线切割加工是实现工件尺寸加工的一种技术。

在一定的设备条件下，合理制定加工工艺路线是保证工件加工质量的重要环节之一。

数控电火花线切割加工，一般作为工件加工的最后一道工序，要使工件达到图样要求的尺寸精度、形位精度、表面粗糙度等应合理控制线切割加工的各种工艺参数，同时安排好零件的工艺路线及加工前的准备工作。

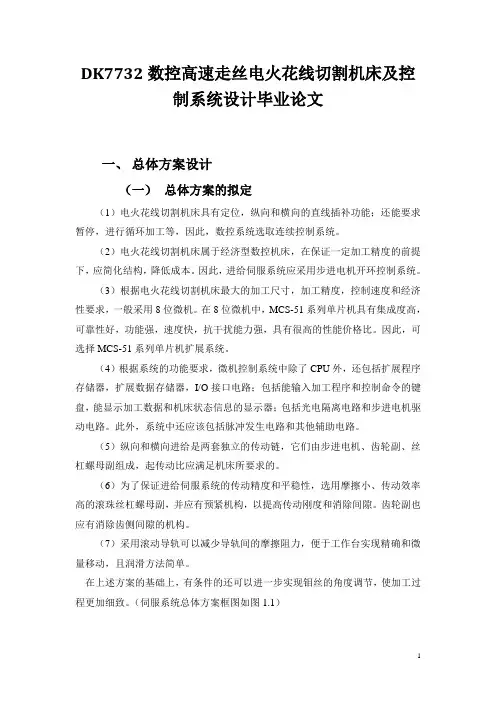

DK7732数控高速走丝电火花线切割机床及控制系统设计毕业论文一、总体方案设计（一）总体方案的拟定（1）电火花线切割机床具有定位，纵向和横向的直线插补功能；还能要求暂停，进行循环加工等，因此，数控系统选取连续控制系统。

（2）电火花线切割机床属于经济型数控机床，在保证一定加工精度的前提下，应简化结构，降低成本。

因此，进给伺服系统应采用步进电机开环控制系统。

（3）根据电火花线切割机床最大的加工尺寸，加工精度，控制速度和经济性要求，一般采用8位微机。

在8位微机中，MCS-51系列单片机具有集成度高，可靠性好，功能强，速度快，抗干扰能力强，具有很高的性能价格比。

因此，可选择MCS-51系列单片机扩展系统。

（4）根据系统的功能要求，微机控制系统中除了CPU外，还包括扩展程序存储器，扩展数据存储器，I/O接口电路；包括能输入加工程序和控制命令的键盘，能显示加工数据和机床状态信息的显示器；包括光电隔离电路和步进电机驱动电路。

此外，系统中还应该包括脉冲发生电路和其他辅助电路。

（5）纵向和横向进给是两套独立的传动链，它们由步进电机、齿轮副、丝杠螺母副组成，起传动比应满足机床所要求的。

（6）为了保证进给伺服系统的传动精度和平稳性，选用摩擦小、传动效率高的滚珠丝杠螺母副，并应有预紧机构，以提高传动刚度和消除间隙。

齿轮副也应有消除齿侧间隙的机构。

（7）采用滚动导轨可以减少导轨间的摩擦阻力，便于工作台实现精确和微量移动，且润滑方法简单。

在上述方案的基础上，有条件的还可以进一步实现钼丝的角度调节，使加工过程更加细致。

（伺服系统总体方案框图如图1.1）（二）主要技术参数的确定技术参数主要包括运动参数，尺寸参数和动力参数。

DK7732电火花线切割机床的主要技术参数如下：工作台行程/mm 500x320最大切割厚度/mm 30（可调）加工表面粗糙度Ra/μm 2.5加工精度/mm 0.015切割速度/mm2/min 100切割工件最大厚度120mm加工锥度3°～60°电极丝移动速度 11m/s电极丝最大直径φ0.1～φ0.2mm图1.1 伺服系统总体方案框图二、储丝走丝部件结构设计（一）储丝走丝部件运动设计运丝机构的运动是由丝筒电机正反转得到的。

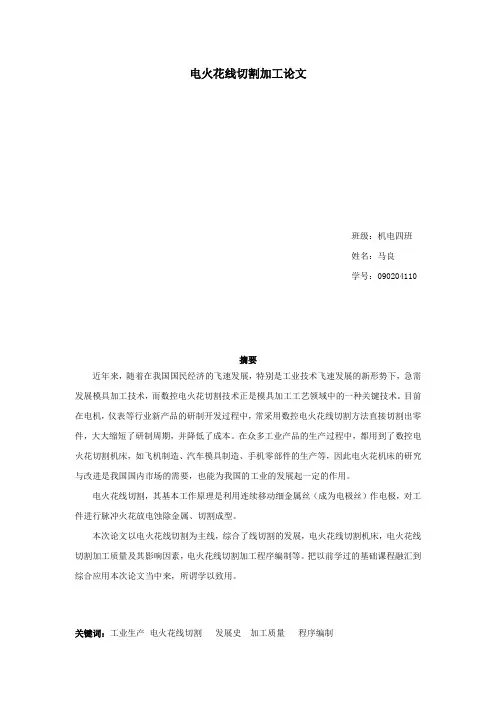

电火花线切割加工论文班级：机电四班姓名：马良学号：090204110摘要近年来，随着在我国国民经济的飞速发展，特别是工业技术飞速发展的新形势下，急需发展模具加工技术，而数控电火花切割技术正是模具加工工艺领域中的一种关键技术。

目前在电机，仪表等行业新产品的研制开发过程中，常采用数控电火花线切割方法直接切割出零件，大大缩短了研制周期，并降低了成本。

在众多工业产品的生产过程中，都用到了数控电火花切割机床，如飞机制造、汽车模具制造、手机零部件的生产等，因此电火花机床的研究与改进是我国国内市场的需要，也能为我国的工业的发展起一定的作用。

电火花线切割，其基本工作原理是利用连续移动细金属丝（成为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。

本次论文以电火花线切割为主线，综合了线切割的发展，电火花线切割机床，电火花线切割加工质量及其影响因素，电火花线切割加工程序编制等。

把以前学过的基础课程融汇到综合应用本次论文当中来，所谓学以致用。

关键词：工业生产电火花线切割发展史加工质量程序编制引言电火花加工是利用两极见脉冲放电时产生的电腐蚀现象，对材料进行加工的方法。

早在十九世纪，人们就发现了电器开光的触点开闭时，以为放电，使接触部位烧蚀，造成接触面的损坏。

这种放电引起的电极烧蚀现象叫做电腐蚀。

起初，电腐蚀被认为是有害的，为减少和避免这种有害的电腐蚀，人们一直在研究电副食产生的原因和防止的办法。

当人们掌握了它的规律之后，便创造条件，转害为益，把电腐蚀用于生产中。

研究结果表明，当两极产生放电的过程中，放电通道瞬时产生大量的热，足以使电极材料表面局部熔化或汽化，并在一定条件下，熔化或汽化的部分能抛离电极表面，形成放电腐蚀的坑穴。

二十世纪四十年代初，人们进一步认识到，在液体介质中进行重复性脉冲放电时，能够对导电材料进行尺寸加工，因此，创立了“电火花加工法”。

电火花加工技术作为特种加工领域的重要技术之一，最早应用于二战时期折断丝锥取出时的加工。

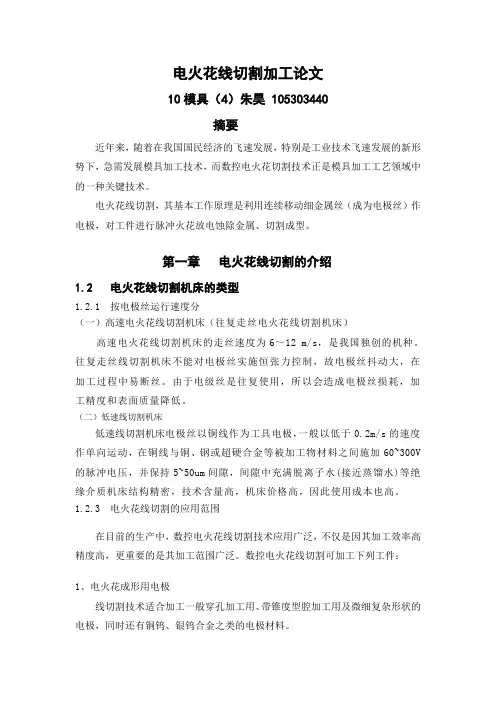

电火花线切割加工论文10模具（4）朱昊 105303440摘要近年来，随着在我国国民经济的飞速发展，特别是工业技术飞速发展的新形势下，急需发展模具加工技术，而数控电火花切割技术正是模具加工工艺领域中的一种关键技术。

电火花线切割，其基本工作原理是利用连续移动细金属丝（成为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。

第一章电火花线切割的介绍1.2 电火花线切割机床的类型1.2.1 按电极丝运行速度分（一）高速电火花线切割机床（往复走丝电火花线切割机床）高速电火花线切割机床的走丝速度为6～12 m/s，是我国独创的机种。

往复走丝线切割机床不能对电极丝实施恒张力控制，故电极丝抖动大，在加工过程中易断丝。

由于电级丝是往复使用，所以会造成电极丝损耗，加工精度和表面质量降低。

（二）低速线切割机床低速线切割机床电极丝以铜线作为工具电极，一般以低于0.2m/s的速度作单向运动，在铜线与铜、钢或超硬合金等被加工物材料之间施加60~300V 的脉冲电压，并保持5~50um间隙，间隙中充满脱离子水(接近蒸馏水)等绝缘介质机床结构精密，技术含量高，机床价格高，因此使用成本也高。

1.2.3 电火花线切割的应用范围在目前的生产中，数控电火花线切割技术应用广泛，不仅是因其加工效率高精度高，更重要的是其加工范围广泛。

数控电火花线切割可加工下列工件：1、电火花成形用电极线切割技术适合加工一般穿孔加工用、带锥度型腔加工用及微细复杂形状的电极，同时还有铜钨、银钨合金之类的电极材料。

2、模具适用于加工各种形状的冲模、注塑模、挤压模、粉末冶金模、弯曲模等。

3、零件1)各种形状孔及键槽；2)齿轮内外齿形；3)窄长冲模；4)斜直纹表面曲面体;5)各种平面图案。

利用线切割加工零件的优势：可加工试验样件、各种型孔、特殊齿轮凸轮、成型刀具等复杂形状零件及高硬材料的零件；可进行微细结构、异形槽和标准缺陷的加工；可在坯料上直接割出零件；加工薄件时可多片叠在一起加工第二章电火花线切割加工机理2.1 脉冲电源电火花线切割的加工用的脉冲电源的作用是把工频交流电源转换成一定频率的单向脉冲电流，以供给电极放点间隙所需要的能量来蚀除金属。

高速走丝电火花线切割断丝故障分析随着机械工业、电子工业特别是航空工业的迅猛发展，机械制造技术面临着诸如涡轮叶片、航空螺旋、发动机机匣等难加工材料、复杂型面、高精度表面及低刚度薄壁等弹性件等传统切削方法难以达到的难题。

最近几十年的时间里，人们通过各种渠道借助电能、热能、光能等多种能量及组合来探询新的加工工业，实现材料切除的特种加工技术，电火花线切割作为特种加工的一种特殊形式随着我国制造技术水平的提高得到了越来越广泛的应用。

电火花线切割是通过线状工具电极与工件间按规定的相对运动对工件进行脉冲加工。

其工作机理是多个单词放电腐蚀积累的结果，对它的认识还有待深化，目前一般认为单次脉冲放电腐蚀的物理过程由电离—击穿、放电—热蚀、抛出—消电离等三个连续阶段组成。

高速走丝电火花线切割不仅消耗昂贵的电极丝、增加换丝辅助时间而影响加工效率提高产品成本，还直接影响产品加工质量，严重时导致产品报废，而且频繁的断丝会使操作者的心情烦躁，增加了影响产品质量的不确定因素。

影响断丝的因素有很多种，但大致可以归为机械因素、电特性、工作液、操作因素及其他因素等五大类，现分别介绍如下。

1.机械因素（1）电极丝传动系统由于装配、机械磨损等原因引起的储丝筒径跳动和轴向蹿动、导轮振摆、导轮轴承磨损而引起电极丝剧烈抖动。

一般要求导轮V形槽的斜面圆跳动不大于5μm,导轮轴向窜动不大于2μm；导轮端面与导轮衬套端面间隙应在0.3—0.5mm范围内。

装配时将导轮、轴承、衬套清洗干净，轴承处填充高速润滑脂，装配后导轮在高速运转时无杂音。

导轮、排丝轮一般机床厂都有组件提供，通常导轮、排丝轮及其轴承使用6—8个月后即应成套更换。

（2）工件材料①不同的工件材料由于熔点、气化点、导电系数等都不一样，因此，就必须根据具体的材料及工件结构合理地选择加工参数。

②刚开始切入工件材料时由于工件表面有毛刺、氧化皮、热处理残渣、铸造表面清理不彻底等原因容易引进断丝。

线切割非金属材料的研究已经展开，但目前的技术尚不能对非金属材料加工。

电火花线切割加工作文
电火花线切割加工，这活儿真带劲儿！
你说这电火花线切割机啊，简直就是个神奇的魔术师！看它在
车间里一展身手，火花四溅，金属就被它切得整整齐齐，就像变魔
术一样。

这可比传统的切割方式快多了，还省了不少劲儿。

有时候我看着那火花在金属上跳舞，心里就想，这金属是不是
也觉得挺享受的？在电火花的亲吻下，它们就像是被轻柔的风吹过，一下子就变得乖巧听话了。

这加工方式，真是让人眼前一亮！
电火花线切割加工，这技术可不是闹着玩儿的。

你得有真本事，才能玩转这机器。

每次调整参数，我都得小心翼翼，生怕出了一点
儿差错。

但看着最后那完美的作品，我就觉得这一切都是值得的。

这技术，真是让人又爱又恨啊！
话说回来，这电火花线切割加工在咱们工业界可是个大明星。

它不仅能满足生产需求，还能展现出人类的智慧和创造力。

每次看
到那些经过电火花加工后变得精美绝伦的零件，我就觉得人类真是
太了不起了！。

五叶轮零件电火花线切割加工摘要近年来，我国电火花线切割技术得到了很好的发展，特别是快走丝机床在我国应用广泛,社会上对这门技术人才的需求量也越来越多。

本文介绍了快走丝线切割软件的实际应用和零件在线切割加工中的流程及加工中的一些基本知识和注意事项。

关键词：电火花；线切割软件；加工流程The five impeller components electrical fire colored thread cutting processingAbstractAuthor:Meng Qi LueTutor:YanRuiQiang In recent years, our country electrical fire cut the technology to obtain the very good development, specially quickly walked the silk engine bed to applywidely in our country, in the society more and more were also many to this technical talented person's demand quantity. This article introduced quickly walks the silk thread to cut software the practical application and the components on-line cuts in the processing in the flow and processing some elementary knowledge and the matters needing attention.Keywords:Electric spark; Line cutting software; Process technological process1绪论 (1)2 零件图的工艺分析 (1)3 毛坯的确定 (2)3.1 材料的选择 (2)3.2 毛坯的尺寸 (2)4 毛坯的加工 (2)4.1 电极丝起始位置的基准面加工 (2)4.2 线切割定位基准面的加工 (3)5 设备的选择 (3)6 电极丝的选择与安装 (3)6.1 电极丝的选择 (3)6.2 电极丝的安装 (4)7 工件的安装 (4)8 电极丝垂直度的找正 (5)9 加工前的其他准备 (5)9.1 工作液的选择与配置 (5)9.2 电参数的确定 (6)9.3 程序的工艺分析 (6)10 线切割的加工 (10)10.1自动加工及其监控 (10)10.2加工中特殊情况处理 (10)零件的质量分析 (10)总结 (12)致谢 (13)参考文献 (14)随着制造领域的快速发展，近来我国电火花线切割机床的生产和技术得到了飞速发展，特别是快走丝机床在我国应用广泛。

电火花加工机电一体化专业3班于新伟 37号摘要:关键词:一、引言二、电火花加工的基本原理（一）概念电火花加工的原理是基于工具和工件（正、负电极)之间脉冲性火花放电时的电腐蚀现象来蚀除多余的金属，以达到对零件的尺寸、形状及表面质量的加工要求。

要将电腐蚀现象用于金属材料的尺寸加工，设备装置必需以下三个条件：1）工具电极和工件被加工表面之间经常保持一定的放电间隙（通常约为几微米至几百微米）。

间隙过大，极间电压不能击穿极间介质，因而不会产生火花放电。

间隙过小，会形成短路，不能产生火花放电，而且会烧伤电极。

2）火花放电必须是瞬时的脉冲性放电，放电延续一段时间后，需停歇一段时间，放电延续时间一般为10-7~10-3s。

这样才能使放电所产生的热量来不及传导扩散到其余部分，把每一次的放电点分别局限在很小的范围内；否则，象持续电弧放电那样，使表面烧伤而无法用作尺寸加工。

为此，电火花加工必须采用脉冲电源3）火花放电必须在有一定绝缘性能的液体介质中进行，例如煤油、皂化液或去离子水等。

液体介质又称工作液，它们必须具有较高的绝缘强度(103~107Ω·cm)以有利于产生脉冲性的火花放电，同时，液体介质还能把电火花加工过程中产生的金属小屑、碳黑等电蚀产物从放电间隙中悬浮排除出去，并且对电极和工件表面有较好的冷却作用图1 电火花加工原理示意图1-工件；2-脉冲电源；3-自动进给调节装置；4-工具；5-工作液；6-过滤器；7-液泵（二）电火花加工的物理本性河北工业职业技术学院毕业论文（三）电火花加工特点电火花属于不接触加工工具电极和工件之间并不直接接触，而是有一个火花放电间隙，这个间隙一般是在0.05~0.3mm之间，有时可能达到0.5mm甚至更大，间隙中充满工作液，加工时通过高压脉冲放电，对工件进行放电腐蚀。

加工过程中没有宏观切削力火花放电时，局部、瞬时爆炸力的平均值很小，不足以引起工件的变形和位移。

可以“以柔克刚”由于电火花加工直接利用电能和热能来去除金属材料，与工件材料的强度和硬度等关系不大，因此町以用软的工具电极加工硬的工件，实现“以柔克刚”。

电火花线切割毕业论文电火花线切割，也称为电火花加工，是一种特殊的金属切割技术，可以在硬度高、热处理后的材料上进行加工。

电火花线切割的工作原理是利用电极丝经过工件表面时产生的离子化气体放电作用，将工件表面切割成形状和尺寸符合要求的形状。

本文将从电火花线切割的工作原理、加工参数、应用领域和发展趋势等几个方面进行讨论，旨在说明该技术的特点及未来的发展方向。

一、工作原理电火花线切割技术的主要特点是采用了喷水式的电极丝作为切割工具，通过高频放电产生高温等离子体，在局部区域将工件材料分解和蒸发，从而实现对工件的切割加工。

其工作原理如下所述：（1）放电原理通过高频电压放电的方式，在电极丝与工件表面之间产生一个弱化电弧，引发气体离子化和局部区域加热。

随着电极丝向下移动，电弧和气体等离子体也随之向下延伸，逐渐形成一条形状沿着工件表面进行切割加工。

（2）工作流程由计算机控制放电电路，根据加工要求制定相应的切割程序和加工参数，通过高频电压产生放电信号，控制导电体与工件表面间的闪电放电，使电极丝和工件表面间产生高温的离子化气体，并将材料蒸发和分解，使材料形成一条形状实现切割加工。

二、加工参数电火花线切割加工具有高速、精度高、加工表面光洁度好等特点，其加工参数的控制对于切割质量的影响较大。

下面从荧光干涉仪、电极和工作气压等方面探讨其主要加工参数的控制。

（1）荧光干涉仪放电电压电火花线切割加工中，荧光干涉仪放电电压是影响加工效果的重要参数之一。

要注意荧光干涉仪放电电压不要过高和过低，否则都会影响加工质量。

荧光干涉仪放电电压过高，容易导致放电电极和工件表面局部区域产生过高的电弧和气体等离子体，从而使工作表面烧伤；荧光干涉仪放电电压过低，则影响电弧强度，加工效果不佳。

（2）电极丝直径电极丝直径会影响加工的精度和表面质量。

直径过小，精度低，表面粗糙，过大则会导致切割区域变宽。

因此，根据加工零件的要求和材料性质来选择合适的电极直径。

线切割机毕业论文导读：就爱阅读网友为您分享以下“线切割机毕业论文”的资讯，希望对您有所帮助，感谢您对的支持! 2.3.3 线切割加工的应用1．广泛应用于加工各种冲模。

2．可以加工微细异形孔、窄缝和复杂形状的工件3．加工样板和成型刀具。

4．加工粉末冶金模、镶拼型腔模、拉丝模、波纹板成型模5．加工硬质材料、切割薄片，切割贵重金属材料。

6．加工凸轮，特殊的齿轮。

7．适合于小批量、多品种零件的加工，减少模具制作费用，缩短生产周期。

2.3.4 线切割放电加工基本原理线切割放电加工以铜线作为工具电极﹐在铜线与铜﹑钢或超硬合金等被加工物材料之间施加60~300V的脉冲电压﹐并保持5~50um间隙﹐间隙中充满煤油﹑纯水等绝缘介质﹐使电极与被加工物之间发生火花放电﹐并彼此被消耗﹑腐蚀.在工件表面上电蚀出无数的小坑﹐通过NC控制的监测和管控﹐伺服机构执行﹐使这种放电现象均匀一致﹐从而达到加工物被加工﹐使之成为合乎要求之尺寸大小及形状精度的产品.2.3.5 电火花加工的物理原理为了在2个电极之间产生电火花，这2个电极之间的电压必须高于间隙(电极-工件之间)击穿电压取决于：1) 电极和工件之间的距离2) 电介液的绝缘能力(水质比电阻)3) 间隙的污染状况(腐蚀废物)放电首先在电场最强的点发生，这是个复杂的过程；自由正离子和电子在场中积累，很快形成一个被电离的导电通道；在这个阶段，两板间形成电流。

导致粒子间发生无数次碰撞，形成一个等离子区，并很快升高到8000到12000度的高温，在两导体表面瞬间熔化一些材料，同时，由于电极和电介液的汽化，形成一个气泡，并且它的压力规则上升直到非常高；然后电流中断，温度突然降，引起气泡内向爆炸，产生的动力把溶化的物质抛出弹坑，然后被腐蚀的材料在电介液中重新凝结成小的球体，并被电介液排走；对于电极及工件腐蚀对不对称的问题，主要取决于电极热传导性，材料的熔点,持续时间以及放电密度，发生在电极上称作损耗，发生在工件上称作去除材。

毕业设计说明书题目：电火花线切割在模具产品加工中的实际应用学生：学号：系部：机电工程系专业：数控技术指导教师：于海玲年月日毕业论文任务书机电工程系数控技术专业班级学生：题目：电火花线切割在模具产品加工中的实际应用毕业论文从年月日起到年月日课题的意义与培养目标：通过对电火花线切割在模具产品加工中的实际应用,了解当前电火花线切割模具中的发展,巩固所学知识,培养具有一定动手操作能力. 和自我学习能力.论文所需收集的原始数据与资料：根据数控加工原理,数控加工编程和模具设技基础中的电火花加工原理与应用编写成”电火花线切割在模具产品加工中的实际应用”论文课题的主要任务（需附有技术指标分析）通过对电火花线切割在模具产品加工中的实际应用,了解当前电火花线切割在模具中的发展,巩固所学知识,要求有一定的自我学习能力,熟悉基本概念.有一定语言组织能力,电脑操作能力.论文进度安排与完成的相关任务（以教学周为单位）：周次论文任务与要求第一周收集,整理资料,熟悉本次设计课题- 1 - / 16指导教师：于海玲日期：教研室主任：日期：学生签名：日期：目录1引言- 3 -2数控电火花线切割原理- 4 -3数控电为花线切割的特点- 5 -4数控电火花线切割在塑料模加工中的应用场合- 6 -4.1.数控电火花线切割在动模和定模加工中的应用-6-4.2.数控电火花线切割在工具电极加工中的应用-7-4.3.数控电火花线切割在零配件加工中的应用-8-5数控电火花线切割在塑料模加工中的几种特殊应用方法- 8 -5.1数控电火花线切割在顶针孔加工中的应用方法-9-5.2数电火花控线切割在斜顶孔加工中的应用方法-9-5.3数控电火花线切割在上下异形件加工中的应用方法-10-5.4数控电火花线切割在斜导柱孔加工中的应用方法-12-6线切割加工工艺分析- 12 -6.1凸模加工工艺-12-6.2凹模板加工中的变形分析-13-6.3凹模板型孔小拐角的加工工艺-14-7总结- 14 -致- 14 -参考文献- 15 -电火花线切割在模具产品加工中的实际应用摘要电火花加工是利用浸在工作液中的两极间脉冲放电时产生的电蚀作用蚀除导电材料的特种加工方法，又称放电加工或电蚀加工，英文简称EDM。
