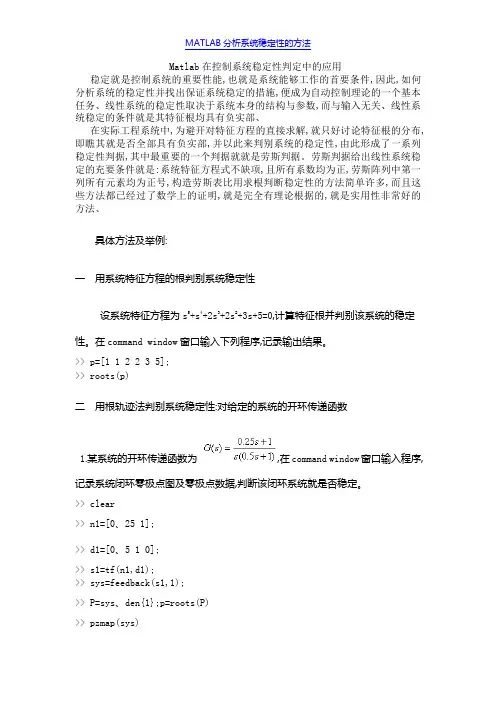

Matlab在控制系统稳定性判定中的应用稳定就是控制系统的重要性能,也就是系统能够工作的首要条件,因此,如何分析系统的稳定性并找出保证系统稳定的措施,便成为自动控制理论的一个基本任务、线性系统的稳定性取决于系统本身的结构与参数,而与输入无关、线性系统稳定的条件就是其特征根均具有负实部、在实际工程系统中,为避开对特征方程的直接求解,就只好讨论特征根的分布,即瞧其就是否全部具有负实部,并以此来判别系统的稳定性,由此形成了一系列稳定性判据,其中最重要的一个判据就就是劳斯判据。

劳斯判据给出线性系统稳定的充要条件就是:系统特征方程式不缺项,且所有系数均为正,劳斯阵列中第一列所有元素均为正号,构造劳斯表比用求根判断稳定性的方法简单许多,而且这些方法都已经过了数学上的证明,就是完全有理论根据的,就是实用性非常好的方法、具体方法及举例:一用系统特征方程的根判别系统稳定性设系统特征方程为s5+s4+2s3+2s2+3s+5=0,计算特征根并判别该系统的稳定性。

在command window窗口输入下列程序,记录输出结果。

>> p=[1 1 2 2 3 5];>> roots(p)二用根轨迹法判别系统稳定性:对给定的系统的开环传递函数1.某系统的开环传递函数为,在command window窗口输入程序,记录系统闭环零极点图及零极点数据,判断该闭环系统就是否稳定。

>> clear>> n1=[0、25 1];>> d1=[0、5 1 0];>> s1=tf(n1,d1);>> sys=feedback(s1,1);>> P=sys、den{1};p=roots(P)>> pzmap(sys)>> [p,z]=pzmap(sys)2.某系统的开环传递函数为,在command window窗口输入程序,记录系统开环根轨迹图、系统开环增益及极点,确定系统稳定时K的取值范围。

MATLAB分析系统稳定性的方法Matlab在控制系统稳定性判定中的应用稳定是控制系统的重要性能,也是系统能够工作的首要条件,因此,如何分析系统的稳定性并找出保证系统稳定的措施,便成为自动控制理论的一个基本任务.线性系统的稳定性取决于系统本身的结构和参数,而与输入无关.线性系统稳定的条件是其特征根均具有负实部.在实际工程系统中,为避开对特征方程的直接求解,就只好讨论特征根的分布,即看其是否全部具有负实部,并以此来判别系统的稳定性,由此形成了一系列稳定性判据,其中最重要的一个判据就是劳斯判据。

劳斯判据给出线性系统稳定的充要条件是:系统特征方程式不缺项,且所有系数均为正,劳斯阵列中第一列所有元素均为正号,构造劳斯表比用求根判断稳定性的方法简单许多,而且这些方法都已经过了数学上的证明,是完全有理论根据的,是实用性非常好的方法.具体方法及举例：一用系统特征方程的根判别系统稳定性设系统特征方程为s5+s4+2s3+2s2+3s+5=0，计算特征根并判别该系统的稳定性。

在command window窗口输入下列程序，记录输出结果。

>> p=[1 1 2 2 3 5];>> roots(p)二用根轨迹法判别系统稳定性：对给定的系统的开环传递函数1．某系统的开环传递函数为，在command window窗口输入程序，记录系统闭环零极点图及零极点数据，判断该闭环系统是否稳定。

>> clear>> n1=[0.25 1];>> d1=[0.5 1 0];>> s1=tf(n1,d1);>> P=sys.den{1};p=roots(P)>> pzmap(sys)>> [p,z]=pzmap(sys)2．某系统的开环传递函数为，在command window窗口输入程序，记录系统开环根轨迹图、系统开环增益及极点，确定系统稳定时K的取值范围。

用MATLAB进行控制系统的动态性能的分析MATLAB是一款功能强大的工具，可用于控制系统的动态性能分析。

本文将介绍使用MATLAB进行动态性能分析的常用方法和技巧，并提供实例来说明如何使用MATLAB来评估和改进控制系统的性能。

控制系统的动态性能是指系统对输入信号的响应速度、稳定性和精度。

评估控制系统的动态性能往往需要分析系统的阶跃响应、频率响应和稳态误差等指标。

一、阶跃响应分析在MATLAB中，可以使用step函数来绘制控制系统的阶跃响应曲线。

假设我们有一个系统的传递函数为：G(s)=(s+1)/(s^2+s+1)要绘制阶跃响应曲线，可以按照以下步骤操作：1.自动生成传递函数：num = [1 1];den = [1 1 1];G = tf(num,den);2.绘制阶跃响应曲线：step(G);二、频率响应分析频率响应分析用于研究控制系统对不同频率输入信号的响应特性。

在MATLAB中，可以使用bode函数来绘制控制系统的频率响应曲线。

假设我们有一个传递函数为：G(s)=1/(s+1)要绘制频率响应曲线，可以按照以下步骤操作：1.自动生成传递函数：num = [1];den = [1 1];G = tf(num,den);2.绘制频率响应曲线：bode(G);运行以上代码，MATLAB将生成一个包含系统幅频特性和相频特性的图形窗口。

通过观察频率响应曲线，可以评估系统的增益裕度（gain margin）和相位裕度（phase margin）等指标。

三、稳态误差分析稳态误差分析用于研究控制系统在稳态下对输入信号的误差。

在MATLAB中，可以使用step函数结合stepinfo函数来计算控制系统的稳态误差。

假设我们有一个传递函数为：G(s)=1/s要计算稳态误差，可以按照以下步骤操作：1.自动生成传递函数：num = [1];den = [1 0];G = tf(num,den);2.计算稳态误差：step(G);info = stepinfo(G);运行以上代码，MATLAB将生成一个阶跃响应曲线的图形窗口，并输出稳态误差等信息。

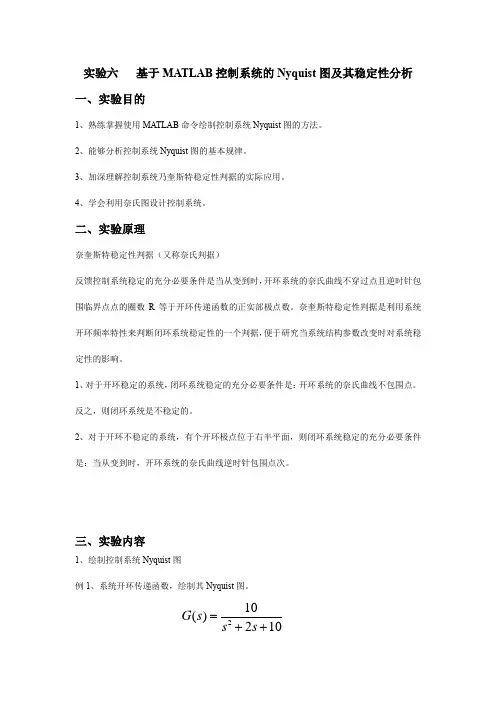

实验六 基于MATLAB 控制系统的Nyquist 图及其稳定性分析 一、实验目的1、熟练掌握使用MATLAB 命令绘制控制系统Nyquist 图的方法。

2、能够分析控制系统Nyquist 图的基本规律。

3、加深理解控制系统乃奎斯特稳定性判据的实际应用。

4、学会利用奈氏图设计控制系统。

二、实验原理奈奎斯特稳定性判据（又称奈氏判据）反馈控制系统稳定的充分必要条件是当从变到时，开环系统的奈氏曲线不穿过点且逆时针包围临界点点的圈数R 等于开环传递函数的正实部极点数。

奈奎斯特稳定性判据是利用系统开环频率特性来判断闭环系统稳定性的一个判据，便于研究当系统结构参数改变时对系统稳定性的影响。

1、对于开环稳定的系统，闭环系统稳定的充分必要条件是：开环系统的奈氏曲线不包围点。

反之，则闭环系统是不稳定的。

2、对于开环不稳定的系统，有个开环极点位于右半平面，则闭环系统稳定的充分必要条件是：当从变到时，开环系统的奈氏曲线逆时针包围点次。

三、实验内容1、绘制控制系统Nyquist 图例1、系统开环传递函数，绘制其Nyquist 图。

210()210G s s s =++M-fileclcclear all den=[10]; num=[1 2 10]; sys=tf(den,num) nyquist(sys);2、根据奈氏曲线判定系统的稳定性例2、已知绘制Nyquist 图，判定系统的稳定性。

M-fileclc320.5()()20.5G s H s s s s =+++clearden=[0.5];num=[1 2 1 0.5];sys=tf(den,num);nyquist(sys)roots(num)ans =-1.5652-0.2174 + 0.5217i-0.2174 - 0.5217i【分析】由于系统奈氏曲线没有包围且远离（-1，j 0）点，且p=0，因此系统闭环稳定。

四、实验能力要求1、熟练使用MATLAB绘制控制系统Nyquist曲线的方法，掌握函数nyquist ( )的三种调用格式，并灵活运用。

MATLAB 实现控制系统稳定性分析稳定是控制系统的重要性能,也是系统能够工作的首要条件,因此,如何分析系统的稳定性并找出保证系统稳定的措施,便成为自动控制理论的一个基本任务.线性系统的稳定性取决于系统本身的结构和参数,而与输入无关.线性系统稳定的条件是其特征根均具有负实部. 在实际工程系统中,为避开对特征方程的直接求解,就只好讨论特征根的分布,即看其是否全部具有负实部,并以此来判别系统的稳定性,由此形成了一系列稳定性判据,其中最重要的一个判据就是Routh 判据.Routh 判据给出线性系统稳定的充要条件是:系统特征方程式不缺项,且所有系数均为正,劳斯阵列中第一列所有元素均为正号,构造Routh 表比用求根判断稳定性的方法简单许多,而且这些方法都已经过了数学上的证明,是完全有理论根据的,是实用性非常好的方法.但是,随着计算机功能的进一步完善和Matlab 语言的出现,一般在工程实际当中已经不再采用这些方法了.本文就采用Matlab 对控制系统进行稳定性分析作一探讨.1 系统稳定性分析的Matlab 实现1.1 直接判定法根据稳定的充分必要条件判别线性系统的稳定性,最简单的方法是求出系统所有极点,并观察是否含有实部大于0的极点,如果有,系统则不稳定.然而实际的控制系统大部分都是高阶系统,这样就面临求解高次方程,求根工作量很大,但在Matlab 中只需分别调用函数roots(den)或eig(A)即可,这样就可以由得出的极点位置直接判定系统的稳定性. 已知控制系统的传递函数为()245035102424723423+++++++=s s s s s s s s G （1） 若判定该系统的稳定性,输入如下程序:G=tf([1,7,24,24],[1,10,35,50,24]);roots(G.den{1})运行结果: ans =-4.0000-3.0000-2.0000-1.0000由此可以判定该系统是稳定系统.1.2 用根轨迹法判断系统的稳定性根轨迹法是一种求解闭环特征方程根的简便图解法,它是根据系统的开环传递函数极点、零点的分布和一些简单的规则,研究开环系统某一参数从零到无穷大时闭环系统极点在s 平面的轨迹.控制工具箱中提供了rlocus 函数,来绘制系统的根轨迹,利用rlocfind 函数,在图形窗口显示十字光标,可以求得特殊点对应的K 值.已知一控制系统,H(s)=1,其开环传递函数为:()()()21++=s s s K s G (2) 绘制系统的轨迹图.程序为: G=tf(1,[1 3 2 0]);rlocus(G);[k,p]=rlocfind(G)根轨迹图如图1所示,光标选定虚轴临界点,程序结果为:图1 系统的根轨迹图selected_point =0 - 0.0124ik =0.0248p =-2.0122-0.9751-0.0127光标选定分离点,程序结果为:selected_point =-1.9905 - 0.0124ik =0.0308p =-2.0151-0.9692-0.0158上述数据显示了增益及对应的闭环极点位置.由此可得出如下结论:(1)0<k<0.4时,闭环系统具有不同的实数极点,表明系统处于过阻尼状态;(2)k=0.4时,对应为分离点,系统处于临界阻尼状态;(3)0.4<k<6时,系统主导极点为共轭复数极,系统为欠阻尼状态;(4)k=6时,系统有一对虚根,系统处于临界稳定状态;(5)k>6时,系统的一对复根的实部为正,系统处于不稳定状态.1.3 用Nyquist曲线判断系统的稳定性Matlab提供了函数Nyquist来绘制系统的Nyquist曲线,若式(2)系统分别取k= 4和k= 10(图2为阶跃响应曲线),通过Nyquist曲线判断系统的稳定性,程序如下:num1=[4];num2=[10];den1=[1,3,2,0];gs1=tf(num1,den1);gs2=tf(num2,den1);hs=1;gsys1=feedback(gs1,hs);gsys2=feedback(gs2,hs);t=[0:0.1:25];figure(1);subplot(2,2,1);step(gsys1,t)subplot(2,2,3);step(gsys2,t)subplot(2,2,2);nyquist(gs1)subplot(2,2,4);nyquist(gs2)奈氏稳定判据的内容是:若开环传递函数在s平半平面上有P个极点,则当系统角频率X 由-∞变到+∞时,如果开环频率特性的轨迹在复平面上时针围绕(-1,j0)点转P圈,则闭环系统稳定,否则,是不稳定的.图2阶跃响应曲线当k=4时,从图3中k=4可以看出,Nyquist曲不包围(-1,j0)点,同时开环系统所有极点都位于平面左半平面,因此,根据奈氏判据判定以此构成闭环系统是稳定的,这一点也可以从图2中k=4系统单位阶跃响应得到证实,从图2中k=4可以看出系统约23 s后就渐渐趋于稳定.当k=10时,从图3中k=10可以看图3 Nyquist曲线出,Nyquist曲线按逆时针包围(-1,j0)点2圈,但此时P=0,所以据奈氏判据判定以此构成的闭环系统是不稳定的,图2中k=10的系统阶跃响应曲线也证实了这一点,系统振荡不定。

MATLAB中的稳定性分析与鲁棒控制技术一、引言在现代控制系统设计中，稳定性分析和鲁棒控制技术是非常重要的环节。

稳定性分析用于评估系统的稳定性能，而鲁棒控制技术能够提高系统的鲁棒性能，使系统能够在干扰和不确定性的情况下保持良好的性能。

本文将着重介绍MATLAB中的稳定性分析和鲁棒控制技术，并探讨其在实际系统中的应用。

二、稳定性分析稳定性是一个控制系统是否能够在无干扰或干扰条件下维持良好的性能的关键指标。

在MATLAB中，我们可以使用一些基本的分析工具来进行稳定性分析。

1. Bode图法Bode图法是一种常用的频域分析方法，可以帮助我们分析系统的稳定性。

在MATLAB中，我们可以使用bode函数来绘制系统的频率响应曲线，从而得到系统的幅频特性和相频特性。

通过分析曲线的幅度和相位，我们可以判断系统是否稳定。

2. Nyquist图法Nyquist图法是另一种常用的频域分析方法，也可以用于系统的稳定性分析。

在MATLAB中，我们可以使用nyquist函数来绘制系统的Nyquist图。

通过观察Nyquist图中的曲线形状和虚轴交点的数量，我们可以判断系统的稳定性。

3. Lyapunov稳定性分析Lyapunov稳定性分析是一种常用的时域分析方法。

在MATLAB中，我们可以使用lyap函数来求解系统的Lyapunov方程。

通过求解Lyapunov方程，我们可以判断系统的稳定性。

如果方程的解是半正定的，那么系统就是稳定的。

三、鲁棒控制技术鲁棒控制技术可以提高系统对于干扰和不确定性的鲁棒性能，使系统能够在这些不确定性条件下保持良好的性能。

在MATLAB中，我们可以使用一些工具箱来实现鲁棒控制。

1. H∞控制H∞控制是一种常用的鲁棒控制技术，可以减小系统对于干扰和不确定性的敏感性。

在MATLAB中，我们可以使用hinfsyn函数来设计H∞控制器。

通过调整控制器的参数，我们可以优化系统的鲁棒性能。

2. μ合成控制μ合成控制是另一种常用的鲁棒控制技术，可以在给定性能和稳定性要求下设计控制器。

基于MATLAB的控制系统稳定性分析.doc控制系统稳定性分析在控制工程中具有极其重要的地位。

对于一个控制系统，其稳定性的定义是指系统在受到扰动后能够回到平衡状态的能力。

如果一个系统失去了稳定性，那么无论这个系统最初的状态如何，它最终都会无限期地偏离其原始状态。

因此，对控制系统进行稳定性分析是十分必要的。

MATLAB是一种流行的科学计算软件，它广泛应用于许多科学和工程领域，包括控制系统分析。

使用MATLAB进行控制系统稳定性分析，主要可以通过以下步骤实现：1.建立控制系统的数学模型：首先需要建立一个描述控制系统行为的数学模型。

这个模型通常包括系统的输入、输出以及它们之间的动态关系。

对于线性时不变系统（LTI系统），常用的数学模型包括传递函数和状态空间模型。

2.判断系统的稳定性：通过使用MATLAB的控制系统工具箱，可以方便地对控制系统进行稳定性分析。

例如，可以使用roots命令来计算系统的极点，使用频域方法（例如Nyquist曲线）或时域方法（例如Lyapunov第一或第二方法）来判断系统的稳定性。

3.系统性能分析：在确认系统稳定性后，可以使用MATLAB进行更深入的性能分析。

例如，可以使用控制系统工具箱中的命令来计算系统的频率响应、根轨迹、时域响应等，以评估系统的性能。

4.控制系统设计和优化：基于稳定性分析的结果，可以使用MATLAB对控制系统进行设计和优化。

例如，可以通过调整控制器的参数或改变系统的结构来改善系统的性能。

在进行控制系统稳定性分析时，需要注意以下几点：1.正确建立系统的数学模型：数学模型是进行稳定性分析的基础，因此必须正确地建立系统的数学模型。

在实际应用中，可能需要仔细研究系统的物理本质，并进行适当的简化以得到实用的数学模型。

2.选择合适的稳定性判据：稳定性判据是判断系统稳定性的依据。

不同的判据可能会得到不同的结果，因此需要根据实际情况选择合适的判据。

3.考虑非线性因素：在实际的系统中，非线性因素往往是无法避免的。

Matlab中的稳定性分析与控制设计方法简介：Matlab是一种功能强大的数值计算和科学编程平台，被广泛应用于控制系统设计和分析领域。

本文将介绍Matlab中的稳定性分析和控制设计方法，探讨如何利用Matlab进行系统稳定性分析、控制器设计和性能优化。

一、系统稳定性分析1. 稳定性概念稳定性是控制系统设计中一个重要的指标，指系统在一定输入下是否趋向于稳定的状态。

在Matlab中，我们可以使用稳定性分析工具箱来分析系统的稳定性。

该工具箱提供了多种稳定性判据和计算方法，如时间响应法、频率响应法和根轨迹法等。

2. 时间响应法时间响应法是一种使用系统的输入信号与输出响应之间的时域关系来分析系统稳定性的方法。

在Matlab中，我们可以使用step()函数来绘制系统的阶跃响应图，并通过观察图形来判断系统是否稳定。

此外，还可以使用impulse()函数来绘制系统的冲击响应图，以进一步验证系统的稳定性。

3. 频率响应法频率响应法是一种使用系统的输入信号与输出响应之间的频域关系来分析系统稳定性的方法。

在Matlab中，我们可以使用bode()函数来绘制系统的频率响应图，该图显示了系统在不同频率下的增益和相位特性。

通过分析频率响应图，我们可以判断系统是否存在频率特性上的不稳定性。

4. 根轨迹法根轨迹法是一种使用系统的传递函数的零点和极点分布来分析系统稳定性的方法。

在Matlab中，我们可以使用rlocus()函数来绘制系统的根轨迹图，该图显示了系统的极点随控制参数变化时的轨迹。

通过分析根轨迹图，我们可以确定系统的稳定边界和稳定性。

二、控制器设计方法1. PID控制器PID控制器是一种常用的控制器设计方法，可以实现对系统的稳定性和性能进行调节。

在Matlab中，我们可以使用pidtool()函数来设计PID控制器。

该工具提供了可视化界面，可以通过调整参数来优化控制器的性能。

同时，Matlab还提供了pid()函数和tf()函数等用于创建PID控制器和传递函数模型的函数。

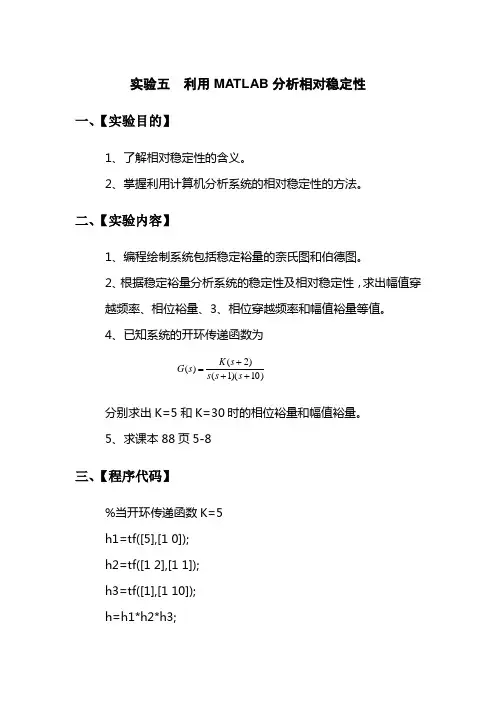

实验五利用MATLAB分析相对稳定性一、【实验目的】1、了解相对稳定性的含义。

2、掌握利用计算机分析系统的相对稳定性的方法。

二、【实验内容】1、编程绘制系统包括稳定裕量的奈氏图和伯德图。

2、根据稳定裕量分析系统的稳定性及相对稳定性，求出幅值穿越频率、相位裕量、3、相位穿越频率和幅值裕量等值。

4、已知系统的开环传递函数为分别求出K=5和K=30时的相位裕量和幅值裕量。

5、求课本88页5-8三、【程序代码】%当开环传递函数K=5h1=tf([5],[1 0]);h2=tf([1 2],[1 1]);h3=tf([1],[1 10]);h=h1*h2*h3;[num,den]=tfdata(h); %tfdata是模型转换函数，将函数h转换为tf格式（即num,den格式）[mag,phase,w]=bode(num,den);subplot(211);semilogx(w,20*log10(mag));grid;subplot(212);semilogx(w,phase);grid;[gm5,pm5,wcg5,wcp5]=margin(mag,phase,w) %幅值裕量gm的单位是非dBl5=20*log10(gm) %把幅值裕量gm的单位变为dBpause%已知某开环传递函数K=30h1=tf([30],[1 0]);h2=tf([1 2],[1 1]);h3=tf([1],[1 10]);h=h1*h2*h3;[num,den]=tfdata(h); %tfdata是模型转换函数，将函数h转换为tf格式（即num,den格式）[mag,phase,w]=bode(num,den);subplot(211);semilogx(w,20*log10(mag));grid;subplot(212);semilogx(w,phase);grid;[gm30,pm30,wcg30,wcp30]=margin(mag,phase,w) %幅值裕量gm的单位是非dBl30=20*log10(gm) %把幅值裕量gm的单位变为dBpause%课本88页5-8h1=tf([20],[1 0]);h2=tf([1 2],[1 2 10]);h3=tf([1],[1 5]);h=h1*h2*h3;[num,den]=tfdata(h); %tfdata是模型转换函数，将函数h转换为tf格式（即num,den格式）[mag,phase,w]=bode(num,den);subplot(211);semilogx(w,20*log10(mag));grid;subplot(212);semilogx(w,phase);grid;[gm,pm,wcg,wcp]=margin(mag,phase,w) %幅值裕量gm 的单位是非dBl=20*log10(gm) %把幅值裕量gm 的单位变为dB四、【运行结果】图5-1 K=5gm5 =8.0017e+005pm5 =68.1223wcg5 =2.0003e+003wcp5 =0.8295l5 =118.0636图5-2 K=30 gm30 =1.3336e+005pm30 =57.4969wcg30 =2.0003e+003wcp30 =3.2138l30 =102.5006图5-3课本88页5-8 gm =2.2400 pm =92.8384 wcg =3.6761 wcp =0.9330 l =7.0050。

摘要稳定性在系统的实际应用中非常的重要，本文介绍了系统的稳定性的概念，论述了常用判定系统的稳定性的方法：奈奎斯特判据、根轨迹法、波特图法等，也介绍了罗斯矩阵、朱里矩阵在稳定性分析中的作用。

应用MATLAB编程来实现奈奎斯特判据、根轨迹法、Bode图对稳定性的分析。

关键词：LTI系统；稳定性；MATLABMatlab-based analysis of system stabilityAbstractThe stability of the system's practical application is very important, this paper introduces the concept of stability of the system, discusses the stability of the system used to determine the method: Nyquist criterion, root locus method, Bode plots, such as law, Rose also introduced the matrix, where matrix Zhu at the role of stability analysis. Application of MATLAB programming to achieve the Nyquist criterion, root locus method, Bode diagram of the stability analysis.Key words：LTI system; stability; MATLAB论文资源网最专业的论文与设计资源学习分享下载平台目录摘要 .......................................................................................................................... １ABSTRACT ............................................................................................................. １引言 (2)1.理论分析 (2)1.1概述 (2)1.1.1 MATLAB语言介绍 (2)1.1.2 LTI系统的稳定性 (3)1.2LTI连续时间系统的稳定性分析 (3)1.2.1因果连续时间系统的稳定性准则 (3)1.2.2连续时间LTI反馈系统的奈奎斯特判据 (6)1.3LTI离散时间系统的稳定性分析 (9)1.3.1因果离散时间系统的稳定性准则 (9)1.3.2离散时间LTI反馈系统的奈奎斯特判据 (11)2.基于MTLAB的稳定性分析 (13)2.1奈奎斯特图 (14)2.2根轨迹 (15)2.3波特图 (16)3.结论 (18)4.结语 (18)致谢 (19)引言线性时不变系统通常被称为LTI系统，系统在不同的情况下有不同的函数表达式。

系统的频率特性分析和稳定性实验报告一、实验名称：系统的频率特性分析和稳定性二、实验目的:①通过MATLAB绘制的nyquist曲线和极坐标的bode函数得到频率特性图，还可以得到系统的幅频特性、相频特性、实频特性和虚频特性，以求取系统频率特征量。

②利用MATLAB来直接求取幅值裕度和相位裕度，来直接分析系统是否稳定以及相对稳定性。

三、实验设备：MATLAB软件，计算机四、实验步骤：首先在MATLAB软件输入如下文本close allclear allclck=24;numG1=k*[1.25 2.5]; %系统的传递函数denG1=conv([3 4],[0.03 1]);[re im]=nyquist(numG1,denG1);%求实频特性和虚频特性plot(re,im);grid软件生成了系统的nyquist图在MATLAB在中，用不带参数的bode函数自动生成系统bode图。

带输出参数的bode图可以得到幅频特性和相频特性利用MATLAB来生成bode图close allclear allclck=24;nunG1=k*[1.25 2.5]; denG1=conv([3 4],[0.03 1]); w=logspace(-2,3,100);bode(nunG1,denG1,w);利用带输出参数的nyquist函数和bode函数，分别得到实频特性、虚频特性、幅频特性和相频特性，从而得到系统的频率特征量。

numG1=200;denG1=[1 8 100]w=logspace(-1,3,100);[Gm,Pm,w]=bode(numG1,denG1,w);[Mr,k]=max(Gm);Mr=20*log10(Mr),Wr=w(k)M0=20*log10(Gm(1))n=1;while 20*log10(Gm(n))>=-3;n=n+1;endWb=w(n)den=conv([1 5],[1 1 0]);K=10;num1=[K];[Gm1 Pm1 Wg1 Wc1]=margin(num1,den);K=100;num2=[K];[mag,phase,w]=bode(num2,den);[Gm2 Pm2 Wg2 Wc2]=margin(mag,phase,w);[20*log10(Gm1) Pm1 Wg1 Wc1;20*log10(Gm2) Pm2 Wg2 Wc2]在matlab中，如果已知系统的特征方程，极易求出特征根，来判定系统的稳定性。

实验五 基于Matlab 下的控制系统的稳定性及时、频域分析一、实验目的1、了解控制系统的时、频域系统的物理意义1、 熟悉Matlab 软件在时间响应分析、频率特性分析中的应用2、 用Matlab 编写计算控制系统的时间响应曲线、bode 图、Nyquist 图并利用图形分析系统的稳定性、快速性及其系统的精度等。

二、实验仪器计算机一台三、实验内容与要求1、典型二阶系统要求：1）在Matlab 环境下，编程绘制出当Wn=6，2.1,4.0,.3.0,2.0,1.0=ζ时，二阶系统的单位阶跃响应曲线并分析ζ的变化对控制系统输出的影响。

2）在Matlab 环境下，编程绘制出7.0=ζ，Wn=2、4、6、8、10、12时，系统的输出曲线并说明Wn 的变化对系统输出有何影响。

2、绘制典型二阶系统地Bode 图要求： 在Matlab 环境下，以ζ为参变量，编程绘制该系统的对数频率特性曲线（Bode 图），并从Bode 图中找出二阶系统由于ζ的变化对其Bode 图有何影响？图形有哪些变化？图形与ζ的对应关系（在图中对应的标注出来）3、 某控制系统的开环传递函数为要求：在Matlab 环境下，编程绘制该系统的开环Bode 图，并通过Bode 图判断该闭环系统的稳定性。

若闭环系统稳定，则从图中求出系统的幅值裕度Kg 、相位裕度γ 。

4、 某控制系统的开环传递函数为：2222)(nn n s s s G ω++=)60)(10)(6.0()5(90)()(++++=s s s s s s H s G )3)(6(42)()(-+=s s s H s G 2222)(nn n s s s G ωζωω++=要求：1）绘制开环系统的nyquist 图，并判断闭环系统的稳定性；求出系统的单位冲激响应；2) 若给系统增加一个s=1的开环极点(p=2), 绘制此时的nyquist 图，判别此时闭环系统的稳定性；并求出系统的单位冲激响应；3）若给系统增加一个开环极点p=2的同时再增加一个开环零点z=0, 绘制此时的 nyquist 图, 判别此时闭环系统的稳定性；并求出系统的单位冲激响应。

使用MATLAB进行功率系统稳定性分析随着电力系统规模的不断扩大和电网结构的复杂化，电力系统稳定性分析变得越来越重要。

稳定性分析是电力系统运行过程中的关键问题，对于保障电力系统的可靠性和安全性具有重要意义。

而MATLAB作为一种功能强大的科学计算软件，具有丰富的工具箱和高效的算法，被广泛应用于功率系统稳定性分析领域。

一、电力系统稳定性分析的背景电力系统稳定性分析是指研究电力系统在各种外界扰动和内部故障条件下，能否保持稳定运行的能力。

电力系统稳定性主要包括小扰动稳定性和大扰动稳定性。

小扰动稳定性是指电力系统在正常运行状态下，对小幅度扰动的抵抗能力。

大扰动稳定性是指电力系统在遭受较大的外界扰动或内部故障时，能否恢复到稳定状态的能力。

稳定性分析的目的是确定系统是否存在不稳定的模式，并找出导致系统不稳定的原因和可能的解决办法。

对于现代电力系统来说，稳定性分析是保障电力系统安全、可靠运行的重要手段之一。

二、MATLAB在电力系统稳定性分析中的应用1. 频率域稳定性分析频率域稳定性分析是通过计算系统的特征值和特征向量来评估电力系统的稳定性。

MATLAB中的Control System Toolbox提供了强大的特征值计算和特征向量计算函数，可以对系统的传递函数进行分析，得出系统的特征值和特征向量，从而判断系统的频率域稳定性。

2. 时域稳定性分析时域稳定性分析是通过模拟电力系统的运行过程，分析系统对大幅度扰动的响应来评估系统的稳定性。

MATLAB中的Simulink工具箱和Power System Toolbox提供了丰富的模型建立和仿真工具，可以方便地构建电力系统模型，并进行时域稳定性分析。

3. 频谱分析频谱分析是通过对电力系统运行过程中的信号进行频谱分析，发现并分析系统中的振荡模态。

MATLAB中的Signal Processing Toolbox提供了多种频谱分析方法，如傅里叶变换、功率谱密度估计等，可以方便地对电力系统运行数据进行频谱分析。

一、概述在控制系统工程中，频率响应是系统性能分析的重要手段之一。

Bode 图是频率响应的常用图示方法之一，它能够直观地展现系统的幅频特性和相频特性。

在MATLAB中，我们可以利用bode函数来绘制系统的Bode图，对系统的频率响应进行分析和评估。

二、bode函数的基本语法MATLAB中bode函数的基本语法如下：[bode_mag, bode_phase, w] = bode(sys)其中，sys表示系统的传递函数模型或状态空间模型；bode_mag和bode_phase分别表示系统的幅频特性和相频特性；w表示频率范围。

三、bode函数的使用方法1. 导入系统模型在使用bode函数之前，首先需要导入系统的传递函数模型或状态空间模型。

对于传递函数模型G(s)，可以使用以下命令进行导入：sys = tf([1],[1 2 1])2. 绘制Bode图一旦导入了系统模型，就可以利用bode函数来绘制系统的Bode图。

使用以下命令可以实现：[bode_mag, bode_phase, w] = bode(sys)3. 显示Bode图绘制Bode图之后，可以使用以下命令来显示幅频特性和相频特性：figuresubplot(2,1,1)semilogx(w,20*log10(bode_mag))grid onxlabel('Frequency (rad/s)')ylabel('Magnitude (dB)')title('Bode Magnitude Plot')subplot(2,1,2)semilogx(w,bode_phase)grid onxlabel('Frequency (rad/s)')ylabel('Phase (deg)')title('Bode Phase Plot')四、实例演示下面我们以一个具体的系统为例，演示bode函数的使用方法。

基于MATLAB的系统稳定性能判定作者：魏德育来源：《科技资讯》 2013年第34期作者简介：魏德育(1964-），河南焦作人，河南工业和信息化职业学院教师，研究方向：机电一体化，电子信箱：wlx1991820@基于MATLAB的系统稳定性能判定魏德育（河南工业和信息化职业学院，河南焦作454000）摘要: 判断系统是否稳定的稳定判据有多种，但是计算过程既复杂又不直观，应用MATLAB 仿真软件，可以有效的解决这个问题。

介绍几种MATLAB软件在控制系统中稳定性判定中的典型应用。

关键词：系统稳定性；MATLAB；稳定性；动态性能；稳定裕度中图分类号：T319?文献标识码：A文章编号：1672-3791(2013)12（a）-0000-001.引言系统的稳定性是指自动控制系统在受到扰动作用使平衡状态破坏后，通过调节，能重新达到平衡状态的性能。

当系统受到扰动后（如负载转矩变化，电网电压的变化等），偏离了原来的平衡状态，若这种偏离不断扩大，即使扰动消失，系统也不能回到平衡状态，这种系统就是不稳定的，如图1所示；若通过系统自身的调节作用，使偏差最后逐渐减少，系统又逐渐恢复到平衡状态，那么，这种系统便是稳定的，如图2所示。

2.MATLAB软件的特点判断系统是否稳定的稳定判据有多种，但是计算过程既复杂又不直观。

应用MATLAB仿真软件，可以有效的解决这个问题。

MATLAB是美国MathWorks公司于1982年首次推出的一套高性能的数值计算和可视化软件。

它集完善的数值分析、强大的矩阵运算、复杂的信号处理和完美的图形显示功能于一体，构成了一个方便实用、界面友好的用户环境。

MATLAB已经成为国际、国内控制领域内最流行的、被广泛采用的控制系统计算、仿真与计算机辅助设计软件。

3.MATLAB在控制系统稳定性判定中的几个典型应用实例3.1利用MATLAB对高阶系统的稳定性进行分析线性系统稳定的充分必要条件是：控制系统的所有闭环特征根必须均具有负实部。
