111项目四项目四 汽车维修专用工具的选用及使用一、项目说明在汽车维修的过程中，有很多零件及螺栓螺母通过普通工具无法进行拆装，这就需要专用工具。
专用工具是针对某些特殊零件或特殊部位的拆装而设计研发的，如活塞环压缩器、气门弹簧压缩钳、机油滤清器专用扳手、减振弹簧压缩器等。
二、实训时间：共6课时实训活动一：发动机维修常见专用工具的选用及使用（3课时）实训活动二：底盘维修常见专用工具的选用及使用（2课时）实训活动三：电气维修常见专用工具的选用及使用（1课时）三、实训教学目标1.了解汽车维修中常见专用工具的名称及作用；2.熟悉汽车维修中常见专用工具的规格和工作原理；3.掌握汽车维修过程中常见专用工具的正确使用方法及注意事项。
四、教学器材各类汽车维修专用工具。
112项目四五、教学组织1.教学组织形式本实训教学项目为实训示范课，由实训教师或2～3名学生操作，其他学生观察学习。
掌握各类汽车维修专用工具的使用方法及注意事项后，再由学生分组操作，教师进行指导和答疑。
2.实训教师职责讲解并演示各类汽车维修专用工具的使用方法，强调注意事项；指导部分学生进行操作练习，并纠正学生操作错误。
六、实训教学内容实训活动 一 发动机维修常见专用工具的选用及使用1.活塞环装卸钳活塞环装卸钳主要用于从活塞环槽中取出或装入活塞环。
活塞环镶放在活塞环槽内，如果想取出或装入，必须克服活塞环的弹力，使活塞环内径要大于活塞直径，才能正常取出。
常用活塞环装卸钳的结构如右图所示。
如果不使用活塞环装卸钳而直接手工拆卸，很容易由于用力不均把活塞环折断，所以拆卸活塞环时必须采用专用装卸钳。
113项目四使用活塞环装卸钳时，用环卡卡住活塞环开口间隙，轻握手柄慢慢收缩，在杠杆力的作用下，活塞环会逐渐张开，当其略大于其活塞直径时，便可将活塞环从环槽内装入或取出。
使用时，活塞环要与钳面紧贴，手柄要轻握；张开活塞环时，不可用力过猛，以防滑脱；同时，张开开口不宜过大，以防折断。
常用汽车维修工具和设备介绍与使用技巧导语：汽车是现代社会不可或缺的交通工具，为了保障车辆的正常运行，我们需要熟悉并学会使用一些常用的汽车维修工具和设备。
本文将介绍一些常用的汽车维修工具以及使用技巧，并分步骤详细列出。
一、常用汽车维修工具的介绍1.扳手：扳手是用来拧紧和松开各种螺丝的工具，根据不同的大小规格和型号，分为固定扳手、活动扳手、套筒扳手等多种类型。
使用技巧：选择合适的扳手尺寸，确保扭力适当，避免损坏螺丝和零部件。
2.螺丝刀：螺丝刀用于拧紧和松开螺丝，根据不同的螺丝类型，分为十字螺丝刀、平头螺丝刀、六角螺丝刀等多种类型。
使用技巧：选择正确的螺丝刀型号，以确保有效地拧紧或松开螺丝。
3.千斤顶：千斤顶是用于举起汽车的工具，通常用于更换轮胎或进行底盘维修。
使用技巧：将千斤顶正确放置在车辆的承重点上，确认固定后才能开始操作。
4.气动工具：气动工具包括气动起子、气动钻等，通过气压作为动力源进行工作，提高工作效率。
使用技巧：使用气动工具前，必须确保气压稳定，妥善连接气源和工具。
5.电动工具：电动工具包括电动扳手、电钻等，通过电动机驱动进行工作，提供更大的扭力和工作效率。
使用技巧：使用电动工具前，确认电源是否正常，避免因电量不足而影响工作进度。
6.量具：量具包括千分尺、游标卡尺等，用于测量轮胎花纹深度、空间尺寸等。
使用技巧：使用量具时，应保持手稳，确保准确测量数据。
7.喷枪：喷枪用于进行喷漆和清洗工作，在车身维修和漆面翻新中起到重要作用。
使用技巧：使用喷枪时，注意调整喷射角度和距离，以获得均匀的喷涂效果。
二、常用汽车维修设备的介绍1.轮胎拆装机：轮胎拆装机用于更换车辆轮胎，可提高换胎的效率。
使用技巧：使用轮胎拆装机时，应掌握好拆装力度，避免损坏胎面和轮圈。
2.电烙铁：电烙铁多用于电气维修和焊接工作，可进行线路修复和焊接零部件。
使用技巧：使用电烙铁时，应注意温度调节，避免过热导致损坏。
3.汽车诊断仪：汽车诊断仪可通过连接车辆的OBD接口，读取车辆故障码以及相关数据，用于故障诊断和排除。
实验项目一发动机拆装维修常用工量具一、实验参考课时：4课时二、实验目的及要求（一）了解常用工具和量具的种类和作用。
（二）掌握各种扳手、榔头、撬棒、铜棒等常用拆装工具的使用方法。
（三）掌握各量具的使用方法（四）学会汽车举升器、吊车、千斤顶等举升机具的使用方法和要求。
三、实验设备及工量具各种扳手、活塞环装卸钳、气门弹簧装卸钳、千斤顶、黄油枪、汽车举升器、吊车；钢板尺、卡钳、游标卡尺、外径千分尺、百分表、量缸表、塞尺。
四、实验内容（一）拆装工具的作用和使用方法1、扳手扳手用以紧固或拆卸带有棱边的螺母和螺栓，常用的扳手有开口扳手、梅花扳手、套筒扳手、活动扳手、管子扳手等。
(1)开口扳手最常见的一种扳手，又称呆扳手，其开口的中心平面和本体中心平面成l5 角，这样既能适应人手的操作方向，又可降低对操作空间的要求。
其规格是以两端开口的宽度s(mm)来表示的，如8—10、12—14等；通常是成套装备，有八件一套、十件一套等；通常用45号、50号钢锻造，并经热处理。
(2)梅花扳手梅花扳手同开口扳手的用途相似。
其两端是花环式的。
其孔壁一般是12边形，可将螺栓和螺母头部套住，扭转力矩大，工作可靠，不易滑脱，携带方便。
使用时，扳动30 后，即可换位再套，因而适用于狭窄场合下操作。
与开口扳手相比，梅花扳手强度高，使用时不易滑脱，但套上、取下不方便。
其规格以闭口尺寸S(mm)来表示，如8—10、12—14等；通常是成套装备，有八件一套、十件一套等；通常用45号钢或40Cr锻造，并经热处理。
（1一快速摇柄；2一万向接头；3一套筒头；4一滑头手柄；5一旋具接头；6一短接杆；7一长接杆；8一棘轮手柄；9一直接杆）(3)套筒扳手套筒扳手的材料、环孔形状与梅花扳手相同，适用于拆装位置狭窄或需要一定扭矩的螺栓或螺母，套筒扳手主要由套筒头、滑头手柄、棘轮手柄、快速摇柄、接头和接杆等组成，各种手柄适用于各种不同的场合，以操作方便或提高效率为原则，常用套筒扳手的规格是l0～32 mm。

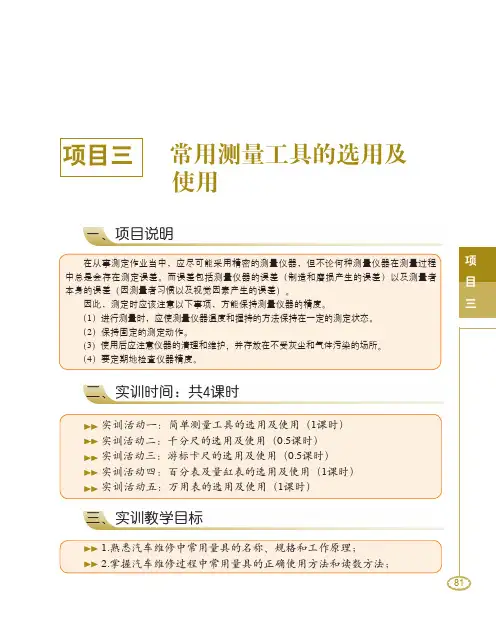

项目三 常用测量工具的选用及
使用
一、项目说明
二、实训时间：共4课时
三、实训教学目标
四、教学器材
五、教学组织
1.教学组织形式
本实训教学项目为实训示范课，由实训教师或2～3名学生操作，其他学生观察学习。
握各类工具的使用方法及注意事项后，再由学生分组操作，教师进行指导和答疑。
2.实训教学场地
实训现场应配套实训用工作台1个，待测量零件若干及配套测量工具。
3.实训教师职责
讲解各类量具的使用方法及注意事项，演示正确使用方法；指导部分学生进行操作练，并纠正学生操作错误。
六、实训教学内容
测砧
测微螺杆固定套管
微分筒弹簧
锥形螺母
套管棘轮旋钮
尺架
锁紧装置045。
项目：汽车常用工量具使用（一）
学生姓名实训场地任务成绩
实训设备期日一辆大众捷达轿车行驶20万公里，出现发动机异响，借助听诊器发现凸轮轴客户任务和曲轴均有卡滞响声，初步判定为凸轮轴和曲轴可能发生磨损，需检查测量。
1、学会游标卡尺和外径千分尺的测量方法任务目的
2、掌握游标卡尺和外径千分尺在汽车维修中的应用
一、学习准备
<一>游标卡尺
游标卡尺结构：
1、刻线原理：主尺上1格为1毫米，副尺上50格对齐主尺上（）毫米，副尺1格为（）毫米；主副尺1格之差是（）
2、读数方法：
（1）先读出副尺“0”刻线左边的。
（2）再看副尺上哪条刻线与主尺刻线对齐，数出，格数×精度得出小数。
（3）两数相加。
3、练习
整毫米（）＋格数×0、02＝（）
此测量数值是：整毫米（ )＋（）×0.02＝（）
<二>外径千分尺
外径千分尺结构：
(1)外径千分尺一般由、、、和等组成。
(2)千分尺的测微螺杆的螺距一般为0.5mm，当微分筒的圆周上刻有50个等分线，
当微分筒转一周时，测微螺杆推进或后退 mm，千分尺的分度值是。
(3) 下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为： mm、 mm、 mm。
二、计划与过程。
