HH系列数显恒温水浴锅使用说明书一、产品介绍水浴涡主要适用于各大中院校、科研企事业单位的实验室和化验室,用于各种化学样品、生物制品的蒸储、干燥、浓缩及温渍。
该水浴涡集一般恒温水浴涡之优点，内胆采用优质不锈钢焊接和冲压，外壳采用烘烤漆，提高了整机的防腐能力。
二、技术指标1：型号：HH-型2：功率：W3：工作室容积：470X310X 130mm4：电源：交流220V 50Hz5：温度范围：室温〜100C6：最大误差：±0.5℃7：水温波度:<0. 5℃8：升温速度：由室温〜100℃不超过1小时三、使用维护1、向工作室内注入适量的洁净自来水或普通蒸馈水，放置容器。
2、接通电源，翻开控温开关，显示器从99.9演变到仪器容器内实际温度，按“SET”键，使显示器小数点右位的数码管闪烁，此时设定所需的预置温度，按▲增数，按▼减数。
再按“SET”键，数据显示为仪器容器内实际温度。
如果仪器内容器温度与显示的温度明显不符, 作如下的调整：长按“SET”键，当出现显示为“E 1.5”松开（E L 5为提前量控制，出厂前已调整好，请勿自行调整），再按“SET”键，出现数字显示（此时没有任何英文字母），按▲增加温度，按▼减少温度（举例：如仪器容器内实际温度大于显示的温度，那么需▲两者的偏差），校准为止。
再一次按“SET”键，显示为“P 2.0" （P 2.0为比例带，出厂前已调整好，请勿自行调整）。
再按“SET”即显示仪器容器内温度。
“OUT”灯亮表示预置温度高于仪器内温度，处于加热状态。
3、假设水浴涡较长时间不使用，应将水浴涡中的水排尽，用软布擦净并凉干。
4、禁止在水浴涡无水状态下使用加热器。
5、该产品使用过程中必须将三孔插座有效接地。
四、整机清单1、电源线1根2、产品彩图1份3、说明说1份4、维修卡1份本厂产品自出厂之日起，保修1年，终生维修，请放心使用。
江苏省金坛市环宇科学仪器厂厂址：江苏省金坛市北环西路191号：213200手机：0订货热线：：E-mail：。

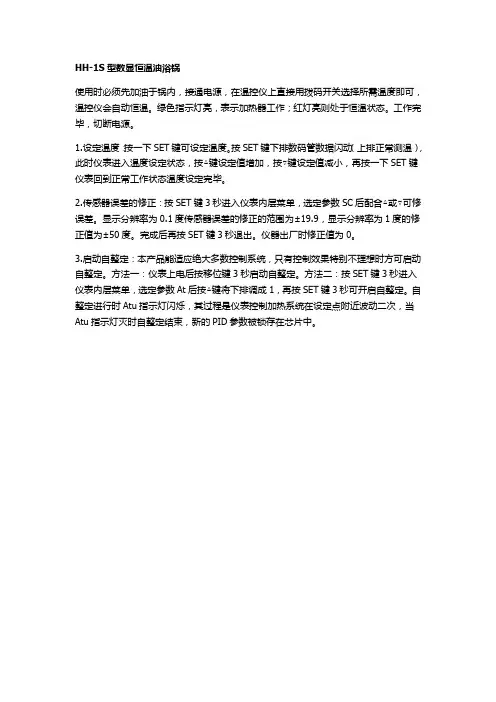

HH-1S型数显恒温油浴锅
使用时必须先加油于锅内，接通电源，在温控仪上直接用拨码开关选择所需温度即可，温控仪会自动恒温。
绿色指示灯亮，表示加热器工作；红灯亮则处于恒温状态。
工作完毕，切断电源。
1.设定温度：按一下SET键可设定温度。
按SET键下排数码管数据闪动（上排正常测温），此时仪表进入温度设定状态，按△键设定值增加，按▽键设定值减小，再按一下SET键仪表回到正常工作状态温度设定完毕。
2.传感器误差的修正：按SET键3秒进入仪表内层菜单，选定参数SC后配合△或▽可修误差。
显示分辨率为0.1度传感器误差的修正的范围为±19.9，显示分辨率为1度的修正值为±50度。
完成后再按SET键3秒退出。
仪器出厂时修正值为0。
3.启动自整定：本产品能适应绝大多数控制系统，只有控制效果特别不理想时方可启动自整定。
方法一：仪表上电后按移位键3秒启动自整定。
方法二：按SET键3秒进入仪表内层菜单，选定参数At后按△键将下排调成1，再按SET键3秒可开启自整定。
自整定进行时Atu指示灯闪烁，其过程是仪表控制加热系统在设定点附近波动二次，当Atu指示灯灭时自整定结束，新的PID参数被锁存在芯片中。

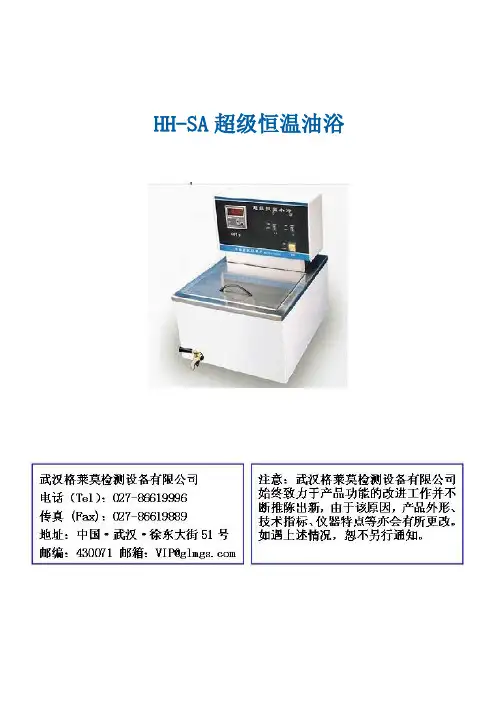

HH-SA超级恒温油浴目录一、用途 (2)二、主要技术指标和参数 (2)三、仪器结构 (2)四、仪器使用及注意事项 (3)五、仪器成套及技术文件 (3)本仪器为精密、低温制冷仪器，使用前请详阅说明书，谨慎操作！一、产品简介HH-S数显恒温油浴广泛应用于干燥、浓缩、蒸馏、浸渍化学试剂，浸渍药品和生物制品，也可用于油浴恒温加热和其它温度试验，是生物、遗传、病毒、环保、医学、卫生、生化实验室、分析室、教育科研的必备工具。
其主要特点：①工作箱选材不锈钢，有优越的抗腐蚀性能。
②温控精确，数字显示，自动控温。
③操作简便，使用安全。
二、技术指标★控温范围：室温-299℃数显★温度波动：≤0.1℃★加热功率：2.5kw★工作室容积：280＊280＊300★电源：220±10V 50HzOne, product introductionHH-S digital constant temperature oil bath widely used in drying, distillation, concentration, dipping in chemical reagents, drugs and biological products impregnation, can also be used for oil bath heating temperature and other temperature test, is a biological,genetic, viral, environmental protection, medicine, health, biochemical laboratory, analysis room, education and scientific research necessary tools.Its main features : 1box selection of stainless steel, has excellent corrosion resistance. The accurate temperature control, digital display, automatic temperature control. The operation is simple and convenient, safe use.Two, technical indicatorsIn the range of temperature: room temperature of - 299 degrees C digital displayOf less than 0.1DEG C temperature fluctuations:Heating power:2.5kW.In the studio volume: 280* 280 *300Of power:220 + 10V50Hz。
HH-S系列数显恒温水浴锅操作、清洁及维护保养规程1.目的
正确使用HH-S系列数显恒温水浴锅，延长仪器使用寿命。
确保检测数据准确无误。
2.职责范围
2.1范围
本规程适用于***有限公司HH-S系列数显恒温水浴锅的使用。
2.2 职责
品控部原辅料检验人员本规程的实施负责。
3.操作
3.1电子恒温水浴锅应放在固定平台上，先将排水口的胶管夹紧，再将清水注
入水浴锅箱体内（为缩短升温时间，亦可注入热水）。
3.2 接通电源，显示OFF的红色指示灯亮，旋转温度调节旋钮至设定的温度
（顺时针升温，逆时针降温），水开始被加热，指示灯ON亮；当温度上升到设定温度时，指示灯OFF亮，水开始被恒温。
3.3水浴恒温后，将装有待恒温物品的容器放于水浴中开始恒温。
3.4恒温时为了保证恒温的效果，可在恒温容器于箱体接触的部位用硬纸板封
严，恒温容器中的恒温物品应低于水浴锅的恒温水浴面。
3.5使用完毕后，取出恒温物，关闭电源，排除箱体内的水。
并做好仪器使用
记录。
4.清洁及维护保养
4.1水箱应放在固定的平台上，仪器所接电源电压应为220V，电源插座应采
用三孔安装插座，并必须安装地线。
4.2 加水之前切物接通电源，而且在使用过程中，水位必须高于不锈钢隔板，
切勿无水或水位低于隔板加热，否则会损坏加热管。
4.3如恒温控制失灵，可将控制器上的银接点用细砂布擦亮即可工作。
4.4注水时不可将水流入控制箱内，以防发生触电，使用后箱内水应及时放净，
并擦拭干净，保持清洁以利延长使用寿命。
4.5 最好用纯化水，以避免产生水垢。
HHS系列电子恒温水浴锅使用说明
操作方法：
1 本产品使用电源必须符合交流220V50HZ的规定要求并应接装安全接地线。
2 先将清水注入浴锅内，至规定的刻度线，然后接通电源，打开电源开关，指示灯亮说明电路已正常接通。
3 旋转调温旋钮，就能调整所需浴温要求的规定温度，顺时针方向旋转为增加水浴温度，反正则为降低水浴温度，以表上读数为准。
4 在调整温度旋钮时，红绿指示灯会交替亮灭，当温度达到规定要求的温度时，红指示灯亮，表示加热电源已经切断，水浴停止加热，当浴温低于规定的要求温度时，绿指示灯亮加热电源自动接通继续进行水浴加热。
XXX有限公司HH-S数显恒温水浴锅操作规范文件编号 : WI-ZL-470 版本/版次: A/1页次：1/11．目的：为确保数显恒温水浴锅能得到正确的使用,特制定本操作规范。
2．编制依据：《HH-S系列数显恒温水浴锅使用说明书》3.工作环境：15℃--25℃，相对湿度30%--80%4．测试前准备：4.1 将锅内注入纯净水至隔板以上，加热板决不能露出水面。
4.2 仪器电源接头连接到220V交流电源上。
5．使用方法：5.1 打开电源，仪器处于正常工作状态，按SET键，数码管字符开始闪动，仪器进入温度设定状态。
5.2 按“▼”键，设定值减小，按“▲”键，设定值增加，长按“▼”键或“▲”键数据会快速变动，再按一次SET键仪表回到正常工作状态，温度设定完毕。
5.3 设置温度值超过水温时，加热指示灯亮，表明加热器已开始工作，当水温达到你所需要的水温时，恒温指示灯亮，加热指示灯熄。
5.4 回差控制：按SET键3秒仪器进入内层参数设定状态。
第一个出现并闪动的参数为COO即回差值，回差控制参数要慎重调整，仪表控制加热输出值到设定值，当温度下跌到设定值减回差值时又开始加热。
5.5 误差的修正：在确认仪表显示的值不是正确的测量值时刻对显示值进行修正。
按SET键3秒进入仪器内层菜单，出现一个闪动的参数，再按一次SET键出现并闪动的参数即误差修正系数，配合▲键和▼键可修改此参数。
误差修正范围为-9.9℃到+9.9℃，修正完后再按一个SET键退出。
仪表出厂时修正值为0.0，使用时要防止把显示正确的仪表修正至不正确。
5.6 把测试样件放入水浴锅内直到测试要求所需的时间后把样件拿出来。
5.7 观察测试样件的外观有无变化。
6．注意事项：6.1 锅内不可加水过多，以免水沸沸扬扬时溢出锅外。
6.2 严禁不加水干烧，使用过程中加热管绝不能露出水面，否则加热管将会烧毁甚至爆裂或焊锡融化漏水、触电等。
6.3 该产品用220V交流电源，电源插座应采用三孔安全插座，必须妥善接地。
HHS-21-4说明书
【详细说明】
一、HHS-21-4数显恒温水浴锅的应用范围：
HH-1数显恒温水浴锅广泛应用于干燥、浓缩、蒸馏、浸渍化学试剂、药品和生物制品，也可用于水浴恒温加热和其它温度试验，是生物、遗传、水产、环保、医药、卫生学科、生化实验室、教育科研的必备工具。
二、HHS-21-4数显恒温水浴锅技术指标：
电源电压；220V50Hz温度范围：室温至100℃
精度：士0.5℃
加热功率：1000W H田S-21-4数显恒温水浴锅的产品结构与特点说明：
1、执行标准：Q/XCCKY004-2001《电热恒温水浴锅》。
2、主体结构：由箱体、内胆、面板、烧杯圈盖（每孔四圈一盖，最大孔径12cm）、搁板、电热管、智能型数显温度控制仪组成。
3、内胆采用不锈钢板和精密机械加工工艺制造，有优越的耐高温、抗腐蚀性能。
4、智能型微电脑温度控制仪采用高稳定性运算放大器和双积分高精度A/D转换技术，远红外加热技术设计而成，产品热平衡时间短，温度均匀性好，测试数据LED显示，直观、准确。

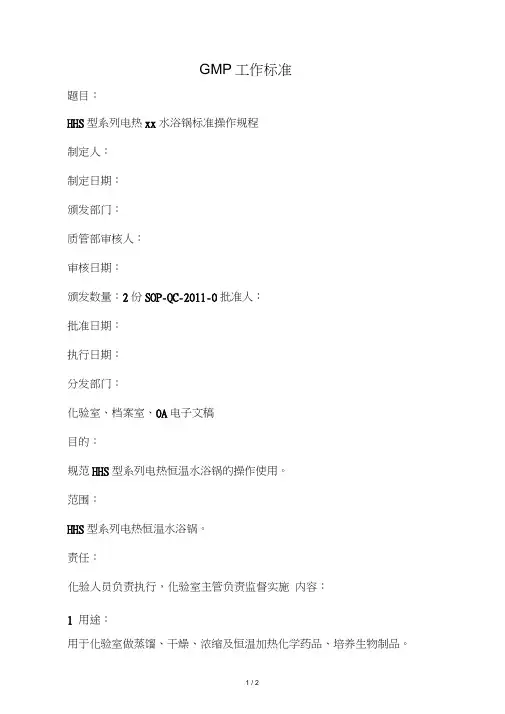

GMP工作标准
题目：
HHS型系列电热xx水浴锅标准操作规程
制定人：
制定日期：
颁发部门：
质管部审核人：
审核日期：
颁发数量：2份SOP-QC-2011-0批准人：
批准日期：
执行日期：
分发部门：
化验室、档案室、0A电子文稿
目的：
规范HHS型系列电热恒温水浴锅的操作使用。
范围：
HHS型系列电热恒温水浴锅。
责任：
化验人员负责执行，化验室主管负责监督实施内容：
1 用途：
用于化验室做蒸馏、干燥、浓缩及恒温加热化学药品、培养生物制品。
1 / 2
2 结构：
电热恒温水浴锅系水槽式，口面最大孔径为12 公分，每孔四圈一盖，电热管装在夹水中间，燃烧快耗电省，并装有指针控温仪，自37C-100C可以调节定温。
3操作方法
3.1使用时锅内必须先加水，可按需要的温度，加以热水，缩短加热时间。
3.2接通电源，电源指示灯即亮，使锅内燃热，调节控温仪上的旋钮，设定所需温度，绿灯亮表示加热，升至所需温度时即转为红灯，处于恒温状态。
3.3工作完毕拉掉电源。
4注意事项：
在工作室内加水，不能低于电热管，以免电热管烧环，但也不能过满，以免沸腾时水量溢出锅外，使用前必须接地良好。
2/ 2。
HH-S系列数显恒温油浴锅操作规程及注意事项
一、操作规程
1、取掉上盖，锅内加入导热液体，液面高于加热管3cm以上，盖好上盖。
2、打开电源开关。
3、点击功能键，仪表PV窗口显示SP，通过移位键和上下键调节到所需温度
4、再次点击功能键，仪表PV窗口显示ST，仪表进入定时界面，SV窗口参数为0，点击功能键确认保存，仪器进入工作状态。
5、工作完毕后，将温度调至最小值，切断电源。
二、注意事项
1、仪器应保持清洁干燥，不锈钢锅内严禁不加溶液空加热，以免烧坏加热器。
2、为保证安全,使用前先安全接上地线。
3、油位不能过高，以防止溢出。
4、若仪器长时间不使用，应将锅中溶液排尽，用软布擦净并晾干。
5、在恒温油浴锅不工作时,要及时断开电源,防止发生危险。
HHS系列电子恒温不锈钢水浴锅说明书
一、概述
1、本产品设计结构合理，用料精良，温度恒定好，控温精度高，加热时间短，热能损
耗小，性能可靠，操作方便，外型美观，经久耐用，是医疗卫生单位，工矿企业科研系列大专院校化学实验室蒸馏、干燥、浓缩合成以及恒温加热化学药品，生物制品等理想的化验设备。
2、本产品内胆、顶盖等部件全采用不锈钢材质制造，最大浴孔直径120mm，每孔配有
四环一盖，采用管状电热元件直接加热无级调温，可在室温~100℃范围内任意选择某点恒温度作使用温度。
二、主要技术参数与规格
1、电源：200V 50Hz
2、控温范围：室温~100℃
三、使用方法及注意事项
1、水箱应放在固定的平台上，电源电压必须与本产品要求的电压相符，电源插座应采
用三孔安全插座，必须安装电线。
2、使用前应先将水加入箱内，水位必须高于隔板切勿将水或水位低于隔板加热，以防
损坏加热管。
3、插上电源，将控温设定旋纽调至所需要的温度刻度，绿灯亮表示加热升温，红灯亮
定温、保温。
数显恒温水浴锅操作规程
《数显恒温水浴锅操作规程》
一、前期准备
1. 检查电源线和插座，确保无损坏。
2. 检查水槽内是否有水，如无水需要加足够的水。
3. 确认水槽内无异物，保持清洁。
二、开机操作
1. 将电源线插入插座。
2. 按下开关按钮，启动水槽内的加热装置。
3. 通过调节面板上的温度设定按钮，设置所需的恒温温度。
三、操作注意事项
1. 在使用过程中，严禁在水槽内加入易燃物品或挥发性物品。
2. 使用过程中应避免水溅出或向电源线倾倒水。
3. 使用过程中应随时查看数显屏上的温度显示，确保温度符合要求。
四、关闭操作
1. 在使用完毕后，先关闭温度设定按钮。
2. 等待水槽内温度降至安全温度后，关闭开关按钮。
3. 拔下电源线，将水槽内的水排空，并擦干水面。
五、日常维护
1. 定期清洁水槽内表面，防止腐蚀。
2. 定期检查电源线和插座是否有损坏，如有损坏应及时更换。
3. 定期进行温度校准，以确保温度显示的准确性。
以上即是关于数显恒温水浴锅的操作规程，操作人员在使用时必须严格按照规程进行操作，确保安全和设备的正常运行。
HH-S数显恒温油浴锅产地：江苏单价：3680.00 优惠单价:2800.00
产品特点：恒温油浴槽是提供大专院校、工矿企业和科研单位等做高温恒温和辅助加热作用的。
特点：1、采用不锈钢内胆2、高精密度控温仪控温3、数显位电脑控制
恒温搅拌水箱为水浴锅、水温箱、煮沸消毒箱三种用途的综合产品，适用于蒸馏、干燥、浓缩及恒温加热化学药品、生物制品、检查血清等的生化实验，可对注射器和小型手术器械进行煮沸消毒。
恒温油浴广泛用于蒸馏、干燥、浓缩及浸渍化学药品或生物制品，是各大中院校、环保、科研、卫生防疫、石油、冶金、化工、医疗等单位必备试验仪器。
HH-S型数显恒温油浴使用说明书
HH-S型数显恒温油浴，是本厂HH系列水浴锅的基础上研制的新产品，加热温度高，可使容器中温度加热至300℃，适用于各种实验室，化验室作液体的蒸发作用。
一、性能
1、电源：220V 50Hz
2、加热功率：1800W
3、数显控温：室温~300℃
4、不锈钢工作室尺寸：280*280*300mm
二、使用方法
1）当使用本仪器时，把仪器放置通风干燥的地方，把所需加热的溶液注入不锈钢容器中，然后接上不小于3KW的有接地的电源上，接通电源，打开电源开关，按一下SET键温度显示最后一位闪动，再按∧∨键设定您所需温度，再按一下SET键退出设定。
温控仪进入自动控温状态。
2）注意事项：
1、电源接线勿接错
2、不锈钢容器中无液体不可以工作，否则会导致加热管烧坏
3、仪器设备必须有良好的接地方可进行使用
4、该仪器操作要有专人负责避免烫伤
金坛市成辉仪器厂。
产地：
xx单价：
3680.00优惠单价:
2800.00产品特恒温油浴槽是提供大专院校、工矿企业和科研单位等做高温恒温和辅助加热作用点：
的。
特点：
1、采用不锈钢内胆
2、高精密度控温仪控温
3、数显位电脑控制HH-S数显恒温油浴锅的详细资料：
恒温搅拌水箱为水浴锅、水温箱、煮沸消毒箱三种用途的综合产品，适用于蒸馏、干燥、浓缩及恒温加热化学药品、生物制品、检查血清等的生化实验，可对注射器和小型手术器械进行煮沸消毒。
恒温油浴广泛用于蒸馏、干燥、浓缩及浸渍化学药品或生物制品，是各大中院校、环保、科研、卫生防疫、石油、冶金、化工、医疗等单位必备试验仪器。
型号有效容积（mm）加热功率
HH-420×180×W
HH-600×300×W
HH-S 280xW温控范围温度均匀性温度波动度
室温~100℃
室温~100℃
室温~300℃外形尺寸（mm）±
0.5℃±0.5℃
±1℃≤±
0.5℃600×260×250≤±
0.5℃760×380×340≤±2℃580×510×1040。
