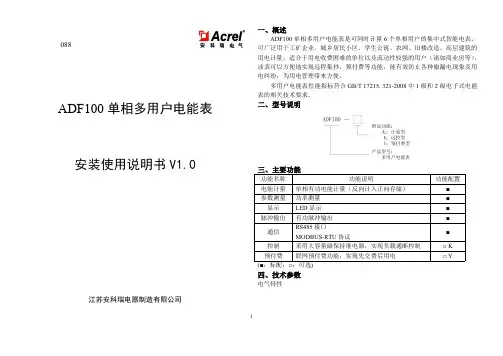

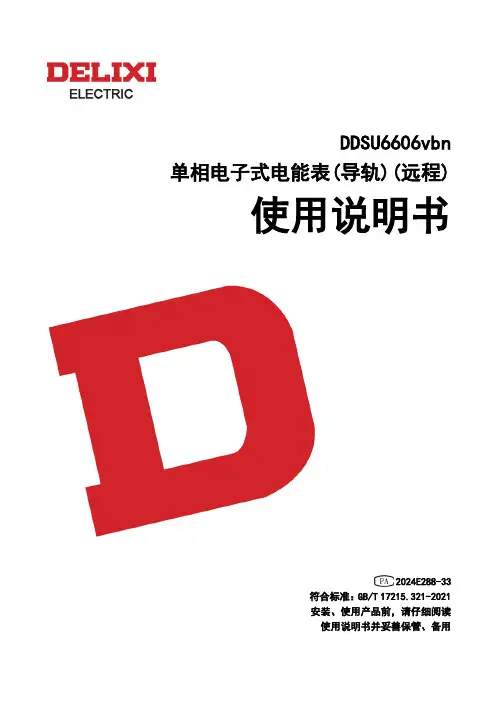

DDSU6606vbn 单相电子式电能表(导轨)(远程)使用说明书2024E288-33符合标准：GB/T 17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1 概述DDSU6606vbn型单相电子式电能表(导轨)（以下简称"仪表"），可测量电压为220V、频率为50Hz电网中的单相交流有功电能。
本仪表采用国际先进的超低功耗大规模集成电路和应用数字采样处理技术及SMT工艺制造，整机设计采用了多种抗干扰技术，具有较高的准确度、可靠性和稳定性。
本仪表具有电能计量、电参数测量、拉合闸、显示和RS485通信等功能，便于用户远程抄表和远程控制拉合闸；其设计符合GB/T 17215.321-2021《电测量设备(交流) 特殊要求第21部分:静止式有功电能表(A级、B级、C级、D级和E级)》,其RS485通信符合DL/T 645-2007《多功能电能表通信协议》的要求并兼容MODBUS通讯协议。
2 设计原理本仪表由电源部分、电流采样、电压采样、MCU芯片、液晶显示、继电器控制、RS485通信等电路组成；用户消耗的电能通过锰铜分流器进行电流采样、电阻分压进行电压采样，输入到MCU中的电能计量部分，准确获得电网运行的电能数据、电流、电压、功率数据；MCU采集到相关数据后，通过累计和运算，得到使用电量和相关数据存入储存器部分，并通过 RS485通信讯实现组网，向远程服务器提供信息数据和数据交换。
原理框图如图1所示。
图1 电能表原理框图3 主要技术参数3.1 电能表规格如表1所示。
电流说明：如0.25-0.5(60)A/5(60)A；其中0.25-0.5(60)A为新标准表示方式，0.25为最小电流Imin，0.5为转折电流Itr，60为最大电流Imax;5(60)A为老标准表示方式，5为基本电流Ib，60为最大电流Imax。
型号说明：D D S U 6606 v b n系列：新一代电能表接线方式：下进上出功能：红外、RS485、通断注册号（设计序列)导轨式电能表单相电子式注：本款表无红外功能。

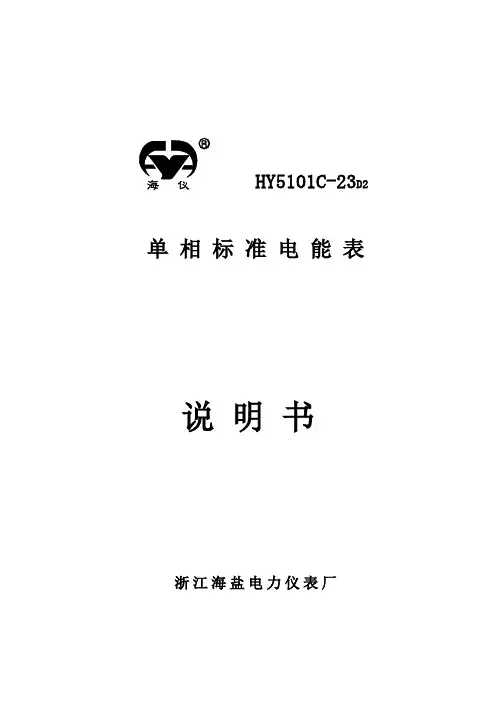

HY5101C-23D2浙江海盐电力仪表厂目录1、概述12、主要技术指标 13、前面板、后面板布置 34、键盘操作说明 45、通讯口说明86、仪器配套127、质量保证121、概述HY5101C-23单相标准电能表是采用最新数字电子技术，以DSP高速处理D2器为核心的智能型多功能高准确度电能测量仪表。
其主要特点为：1.1测量量程宽，电压为40V—480V，电流为0.02A—200A。
1.2量限比为2左右，确保在全量限范围内具有最高的准确度。
1.3测量功能具有单相有功电能，单相正弦无功电能。
1.4操作方便，仪表显示屏下方设置5位操作键，操作键与显示器的提示符号直接对应，可方便地进行菜单式操作。
仪表同时具有RS-232通信口，可与PC电脑直接连接，向PC电脑提供测量数据，并可完全由PC电脑控制，实行自动测量。
2、主要技术指标2.1 输入特性2.1.1 电压输入输入范围（V） 40—480输入量程（V） 60、120、240、480过载能力（V） 600输入负载（KΩ）≤0.5mA(480V)2.1.2 电流输入输入范围(A) 0.02—200输入量程(A)200、100、50、20、10、5、2、1、0.5、0.2、0.1、0.05过载能力（A） 240输入负载≤0.3mΩ（200A—50A）≤4mΩ（20A—0.02A）2.2 输出特性 2.2.1 输出脉冲频率f H =C H . p/3600 （H z ）f L =f H /10000 （H z ）2.2.2输出电平：TTL 电平 2.2.3脉冲常数高频脉冲常数如表1表1：高频脉冲常数C H (P/kwh)低频脉冲常数C L =C H /10000 2.3准确度2.3.1准确度等级：0.05级、0.1级。
2.3.2 功率测量准确度有功功率测量准确度0.05%、0.1%（PF ≥0.5） 无功功率测量准确度0.1%、0.2%（PF ≥0.5）2.3.3电能测量准确度有功电能测量准确度0.05%、0.1%（PF≥0.5）无功电能测量准确度0.1%、0.2%（PF≥0.5）2.4显示2.4.1显示内容电压：U电流：I有功功率：P视在功率：S无功功率：Q功率因素：Pf -1.0000—1.0000相位角：θ（0o—360o）输入信号频率：F2.4.2 显示位数： 5位2.5 工作电源 220V±10%、50Hz±5% 功耗：约15VA。

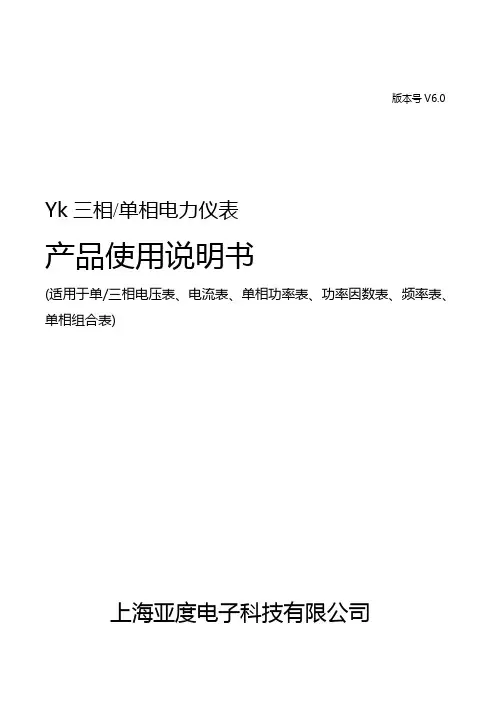

版本号V6.0Yk三相/单相电力仪表产品使用说明书(适用于单/三相电压表、电流表、单相功率表、功率因数表、频率表、单相组合表)上海亚度电子科技有限公司目录1、概述 (1)2、技术参数 (1)3、安装与接线 (2)3.1仪表尺寸 (2)3.2安装方法 (2)3.3接线端子功能说明 (3)3.4接线注意事项 (7)4、编程操作说明 (7)4.1面板显示信息说明 (7)4.2编程操作 (9)4.3典型操作范例 (12)5、功能模块 (16)5.1开关量输入/输出‥ (16)5.2模拟量变送输出 (18)6、数字通讯 (20)6.1硬件连接 (20)6.2通讯协议 (21)6.3寄存器地址信息表 (24)7、常见问题及解决办法‥ (25)1、概 述单/三相数显仪表是一种具有可编程测量、显示、数字通讯功能的电测仪表，采用交流采样技术，可直接或间接测量单/三相电网中的电流或电压，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电量测量、管理、考核。
2、技术参数项目参数额定值 AC400V过负荷持续：1.2倍 瞬时：2倍 功耗<1V A(每相) 阻抗 >500k电压 精度 RMS 测量，精度等级0.5级 (可定做0.2级） 额定值 AC5A过负荷持续：1.2倍 瞬时：2倍 功耗<0.4V A(每相) 阻抗 >2m Ω电流 精度 RMS 测量，精度等级0.5级 (可定做0.2级） 频率范围 45-65Hz输 入 测 量 显 示显示 可编程、切换、四位LED 或LCD 显示工作范围 标配AC220V±10%，可选配DC24V 48V AC380V AC/DC 80-265V;电源功耗 ≤5V A数字接口 RS-485接口、MODUS-RTU 协议（选配） 开关量输入 2路或4路开关量输入、干接点方式（选配）开关量输出 2路或3路，继电器触点输出，AC3A/250V DC3A/30V（选配）输出模拟量输出 1路或3路模拟量输出、4-20mA/0-20mA （选配） 工作环境 -10-55℃ 环境 储存环境 -20-75℃耐压 输入/电源>2kV ，输入/输出>2kV ，电源输出>1kV 安全绝缘输入、输出、电源对外壳>50M Ω3、安装与接线3.1仪表尺寸外形尺寸mm （LxH） 壳体尺寸mm（AxB）开孔尺寸mm(SxY)总长mm(N)深度mm(M)120x120 110x110 111x111 95 84 96x96 90x90 91x91 95 84 80x80 75x75 76x76 95 84 72x72 66x66 67x67 95 84 48x48 44x44 45x45 95 843.2安装方法：3.3接线端子功能说明3.3.1端子功能编号单/三相仪表端子功能编号表：端子号端子功能端子功能说明端子号 端子功能端子功能说明1L辅助电源相线端24 DI1第一路开入接入端2N辅助电源零线端25 DI2第二路开入接入端26 DI3第三路开入接入端3IA*/I*A相电流进线端/单相电流进线端 27 DI4第四路开入接入端28 DGND 开入公共端，负端4IA/I A相电流出线端/单相电流出线端295IB*B相电流进线端30DO1 第一路开出端6IB B相电流出线端317IC*C相电流进线端32DO2 第二路开出端8IC C相电流出线端3334 DO3 第三路开出端9UA/UL A相电压接入端/单相电压相线端37 AO1 第一路模拟量输出端11UB B相电压接入端39 AO2 第二路模拟量输出端13UC C相电压接入端41 AO3 第三路模拟量输出端15UN零线接入端45 AGND 模拟量输出公共负端21A485通讯A+端22B485通讯B-端3.3.2信号输入接线方式3.3.3接线端子背视图(供参考，以实物为准)注：以上为所有附加功能俱全时的接线图，如果用户使用过程中发现某些功能少了，表示所选的产品不支持该功能。

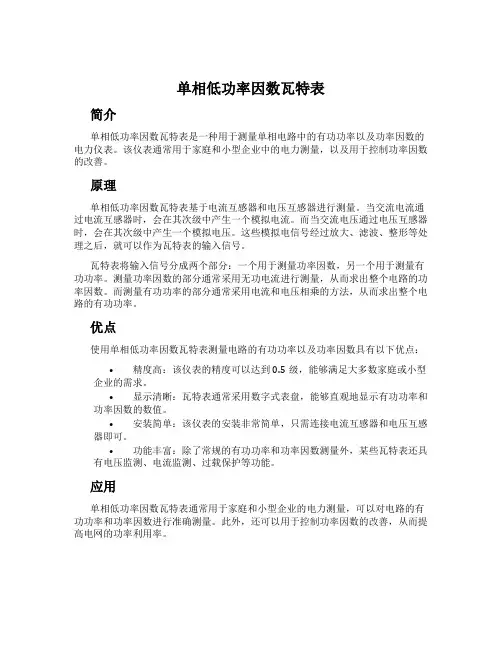

单相低功率因数瓦特表简介单相低功率因数瓦特表是一种用于测量单相电路中的有功功率以及功率因数的电力仪表。
该仪表通常用于家庭和小型企业中的电力测量，以及用于控制功率因数的改善。
原理单相低功率因数瓦特表基于电流互感器和电压互感器进行测量。
当交流电流通过电流互感器时，会在其次级中产生一个模拟电流。
而当交流电压通过电压互感器时，会在其次级中产生一个模拟电压。
这些模拟电信号经过放大、滤波、整形等处理之后，就可以作为瓦特表的输入信号。
瓦特表将输入信号分成两个部分：一个用于测量功率因数，另一个用于测量有功功率。
测量功率因数的部分通常采用无功电流进行测量，从而求出整个电路的功率因数。
而测量有功功率的部分通常采用电流和电压相乘的方法，从而求出整个电路的有功功率。
优点使用单相低功率因数瓦特表测量电路的有功功率以及功率因数具有以下优点：•精度高：该仪表的精度可以达到0.5级，能够满足大多数家庭或小型企业的需求。
•显示清晰：瓦特表通常采用数字式表盘，能够直观地显示有功功率和功率因数的数值。
•安装简单：该仪表的安装非常简单，只需连接电流互感器和电压互感器即可。
•功能丰富：除了常规的有功功率和功率因数测量外，某些瓦特表还具有电压监测、电流监测、过载保护等功能。
应用单相低功率因数瓦特表通常用于家庭和小型企业的电力测量，可以对电路的有功功率和功率因数进行准确测量。
此外，还可以用于控制功率因数的改善，从而提高电网的功率利用率。
总结单相低功率因数瓦特表是一种非常实用的电力仪表，可用于测量单相电路中的有功功率和功率因数。
该仪表具有精度高、显示清晰、安装简单、功能丰富等优点，可广泛应用于家庭和小型企业中的电力测量。

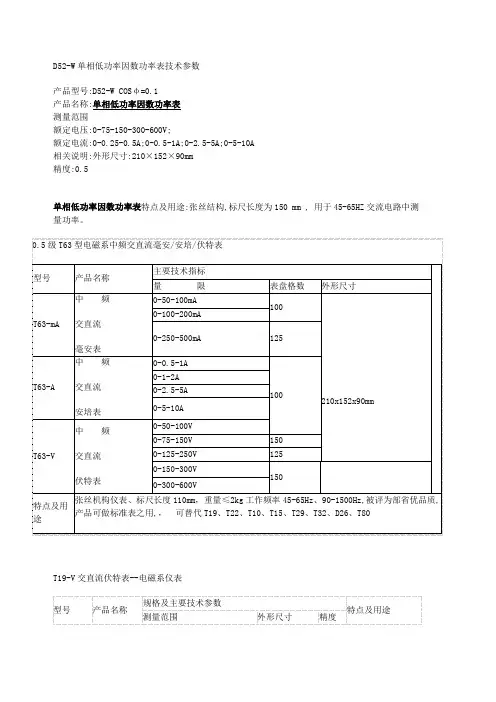

D52-W单相低功率因数功率表技术参数产品型号:D52-W COSφ=0.1产品名称:单相低功率因数功率表测量范围额定电压:0-75-150-300-600V;额定电流:0-0.25-0.5A;0-0.5-1A;0-2.5-5A;0-5-10A相关说明:外形尺寸:210×152×90mm精度:0.5单相低功率因数功率表特点及用途:张丝结构,标尺长度为150 mm , 用于45-65HZ交流电路中测量功率。
T19-V交直流伏特表--电磁系仪表型号产品名称规格及主要技术参数特点及用途测量范围外形尺寸精度T51-mA 交直流毫安表0-10-20-40 mA0-50-100-200 mA0-250-500-1000 mA210×152×90mm0.5张丝结构，标尺长度为110 mm，用于直流电路和频率45-65HZ交流电路中测量电压、电流。
T51-A 交直流安培表0-0.5-1A0-1-2A0-2.5-5A0-5-10A0-10-20A0-30A,0-50A,0-100AT51-V 交直流伏特表0-1.5-3-7.5V0-7.5-15-30-60V0-75-150-300-600VT19-mA 交直流毫安表0-50-100 mA210×152×90mm0.5张丝结构，标尺长度为110 mm，用于直流电路和频率45-65HZ交流电路中测量电流。
0-100-200 mA0-250-500 mAT19-A 交直流安培表0-0.5-1 A0-1-2 A0-2.5-5 A0-5-10 AT19-V交直流伏特表0-7.5-15-30-60V210×152×90mm 0.5张丝结构，标尺长度为110 mm，用于直流电路和频率45-65HZ交流电路中测量电压。
0-75-150V0-150-300V0-300-600V0-75-150-300-600VT69-A交流安培表0-0.5-2-5-10-25-50 A210×152×90mm0.5张丝结构，标尺长度为110 mm,用于45-65HZ交流电路中测量电流。
241DDS1352单相电子式电能表安装使用说明书V2.2安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的当前规格。
说明书修订记录日期旧版本新版本备注2017.09.20V2.0第一次编订2018.11.12V2.1去除广告敏感词2018.2.26V2.2增加孔径和最大力矩目录1概述 (1)2产品功能 (1)3技术参数 (1)4外形尺寸 (2)5接线与安装 (2)6显示说明 (2)7通信说明 (3)8常见故障的诊断分析及排除方法 (5)1概述DDS1352单相电子式电能表是安科瑞电气所推出的新一代微型电能表。
集测量、计量、LCD显示、通信于一体，其可靠性高具有高稳定性、低功耗、掉电数据保存等优点。
产品符合国家标准GB/T17215.321-2008和企业标准Q31/0114000129C035-2017《导轨式安装电能表企业标准》的要求。
2产品功能功能功能说明功能配置电能计量有功、无功电能计量■电量测量U、I、P、Q、S、PF、F测量■LCD显示8位段式LCD显示■RS485接口，MODBUS-RTU和DL/T645协□通讯议(■：标配；□：可选)3技术参数3.13.2机械特性外形尺寸（长×宽×高）18mm×96mm×70mm3.3环境条件工作温度-25℃~55℃温度范围存储温度-40℃~70℃相对湿度≤95%（无凝露）海拔<2000m4外形尺寸注：接线力矩不应大于4.0N·m。
5接线与安装5.1接线图5.2安装注意事项电能表应安装在室内通风干燥的地方，采用35mm标准导轨方式安装。
安装接线时应按照电能表侧面的接线图进行接线，最好用铜接线头接入。
DDS666型单相电子式电能表技术说明书（带RS485通讯接口）1、概述正泰牌DDS666型单相电子式电能表系我厂最新产品，按GB/T17215-2002标准进行生产，用于测量额定频率为50Hz，参比电压为220V单相交流有功电能。
该产品采用计量电能的专用大规模集成电路和SMT技术，以确保计量准确度度和可靠性，为使停电后数据不丢失，使用步进电机计度器。
1.1 产品特点：1.1.1 产品全部采用性能稳定、功耗低的工业级元器件，运用工艺精心设计制造。
1.1.2外壳采用阻燃聚碳酸酯，具有很强的抗机械冲击能力。
1.1.3具有RS485通讯功能，通讯规约满足DL/T645-1997标准的要求。
1.2 型号规格产品型号为DDS666，规格见表1：1.4 使用环境条件1.4.1 温度范围1.4.1.1 规定的工作温度范围：-25℃～55℃；1.4.1.2 工作极限温度范围：-40℃～70℃。
1.4.2 相对湿度年平均小于75%时本机可正常工作。
1.5 安全性能本产品符合：1.5.1 GB/T 5169.10 耐热和阻燃试验要求。
1.5.2 GB/T 17215-1998 规定的脉冲电压试验和交流电压试验要求。
1.5.3 GB/T 17626.2 规定的静电放电抗扰度试验要求；GB/T 17626.3 规定的高频电磁场抗扰度试验要求；GB/T 17626.4 规定的快速瞬变脉冲群试验要求；GB/T 17626.5 规定的雷击浪涌试验要求。
2.产品的结构特征与工作原理2.1 结构本产品的结构设计合理美观，工艺性好，维护方便。
表内功能板、和标牌全部经过合理的设计，采用了卡式安装，可靠方便；功能板是密封安装在有阻燃功能和较高的机械强度的外壳内，保证仪表在GB/T 17215-2002 标准规定的防尘和防水条件下，能够正常工作。
本产品的输入、输出、接线端子及接线图见图2：注：S+、S-为测试脉冲输出端，测试脉冲信号采用光耦隔离。

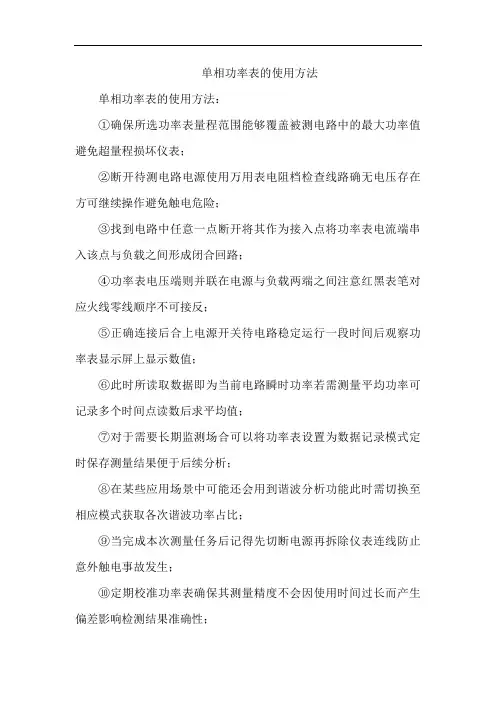

单相功率表的使用方法
单相功率表的使用方法：
①确保所选功率表量程范围能够覆盖被测电路中的最大功率值避免超量程损坏仪表；
②断开待测电路电源使用万用表电阻档检查线路确无电压存在方可继续操作避免触电危险；
③找到电路中任意一点断开将其作为接入点将功率表电流端串入该点与负载之间形成闭合回路；
④功率表电压端则并联在电源与负载两端之间注意红黑表笔对应火线零线顺序不可接反；
⑤正确连接后合上电源开关待电路稳定运行一段时间后观察功率表显示屏上显示数值；
⑥此时所读取数据即为当前电路瞬时功率若需测量平均功率可记录多个时间点读数后求平均值；
⑦对于需要长期监测场合可以将功率表设置为数据记录模式定时保存测量结果便于后续分析；
⑧在某些应用场景中可能还会用到谐波分析功能此时需切换至相应模式获取各次谐波功率占比；
⑨当完成本次测量任务后记得先切断电源再拆除仪表连线防止意外触电事故发生；
⑩定期校准功率表确保其测量精度不会因使用时间过长而产生偏差影响检测结果准确性；
⑪最后整理记录本次测量所得各项数据包括环境温度湿度等辅助信息归档保存以备查阅；
⑫如果发现测量结果与预期相差较大应及时检查线路连接是否正确仪表本身是否存在故障。
单相电子式电能表使用说明书目录1概述 (2)2工作原理 (2)3规格 (2)4技术指标 (2)5安装、接线及测试 (4)6功能及操作 (6)7运输与储存 (8)8保证期限 (8)9注意事项 (8)附录 (10)1概述单相电子式电能表计量额定频率为50Hz 的交流单相有功电能。
本产品采用国际先进的专用超大规模集成电路及SMT 工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。
本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。
具有事件记录功能。
支持2个年时区、2个日时段表、8个日时段、4种费率。
同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。
其性能指标符合GB/T 17215.321-2008和GB/T18460.3-2001标准。
2 工作原理图1 工作原理框图34技术指标拉闸控制数据保护脉冲输出VI 电流取样电压取样电能计量芯片单片机红外/RS485LCD 显示4.1额定频率50Hz4.24.3起动在功率因数为1.0和电流为0.4％Ib下，电能表能起动并连续记录。
4.4潜动当电能表施加参比电压的115％而电流线路无电流时，电能表测试输出不会产生多于一个的脉冲。
4.5电气参数正常工作电压：0.9Un～1.1Un扩展工作电压：0.8Un～1.15Un极限工作电压：0.0Un～1.15Un绝缘电压：≥2000V AC功率消耗：≤1.5W和10V A4.6气候条件4.7.14.7.2湿度范围年平均湿度：≤75%一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%。
4.7机械参数外型尺寸：160mm（高度）×112 mm（宽度）×58mm（厚度）净重：约0.6Kg5安装、接线及测试电能表在出厂前经检验合格，并加铅封，即可安装使用。
DDSU256型单相电子式电能表（导轨)使用说明书安装使用产品前，请阅读使用说明书浙江天正电气股份有限公司一、产品概述DDSU256型单相电子式电能表（导轨)，该电能表采用DIN35mm导轨式安装结构，是采用先进的低功耗集成电路技术和SMT工艺设计制造的一款全新的微型单相电能表，体积小巧，安装方便，可轻松放入各类配电箱和配电柜，可集成工业通信接口，可轻松实现与各种智能配电系统的集成，极大地方便了能效管理。
其性能指标符合GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分:静止式有功电能表(A级、B级、C级、D级和E级)》国家标准的要求。
导轨式安装电能表由于其微型化的结构，可方便其与微型断路器一起使用，安装于终端照明箱内,为低压终端的电能计量提供了有效的解决方案。
可广泛应用于楼宇、商场、会展中心、学校、机场、港口及工厂等。
二、工作原理主要由电压、电流采样电路、专用电能计量芯片，CPU及LCD显示等部分组成。
电能表将采样的电压、电流信号输入到专用电能计量芯片，并由LCD显示电能，可通过RS485接口实现远距离抄录表内电能等数据。
三、型号和规格（以铭牌上的技术参数为准）型号准确度等级标称电压规格仪表常数DDSU256A级(2级)、B级（1级）220V0.015-0.075(6)A/1.5(6)A6400imp/kWh0.25-0.5(80)A/5(80)A800imp/kWh四、主要技术参数4.1基本误差见下表：电流功率因数最大允许误差A级B级I tr≤I≤I max 1.0±2.0±1.00.5L±2.0±1.0I min ≤I＜Itr1.0±2.5±1.50.5L±2.5±1.5I st ≤I＜Imin1.0±2.5*Imin/I±1.5*Imin/I4.2起动电能表在标称电压、标称频率及COSφ=1的条件下，直接接入和经互感器接入仪表当负载电流为0.04Itr （B级）、0.05Itr（A级）时，电能表应能连续计量电能。
PZ200P-□K1智能单相有/无功功率表使用说明书一、产品特点◎真有效值测量、整四位显示 ◎可编程通过面板按键调节◎软件调校、内部无电位器、精度高 ◎可选带通讯功能、通讯地址、波特率二、技术指标（执行标准：Q/YYK001-2003）电压：500V （特殊可订做） LED 整四位，显示数据更新时间：1S 输入电流：5A 、1A （特殊可订做） 显示显示0~9999 持续1.2倍精度等级 0.5%过载 瞬时：电压2倍/秒、电流10倍/秒 隔离耐压 2KV/50Hz/1min 扩展 配互感器 绝缘电阻 ≥100M Ω 输 入频率 50Hz±10%平均正常工作时间≥8000h电压 AC 220V ±10%（特殊可订做） 环境温度：-25℃~55℃ 电源 功耗<2W工作条件湿度≤93% 无腐蚀气体场所三、外型、开孔、面板说明外形尺寸开孔尺寸外形代号 A （mm ） B （mm ）C （mm ）D （mm ）E （mm ）PZ200P-1K1 160 80 95 150 75 PZ200P-2K1 120 120 80 112 112 PZ200P-3K1 80 80 76 76 76 PZ200P-4K1 120 60 81 115 55 PZ200P-5K1 96 48 112 92 44 PZ200P-9K1 96 96 78 91 91 PZ200P-AK1 72 72 74 67 67 PZ200P-DK1 4848868585操作说明转下页四、操作说明1、功率值=电压变比（PT ）×电流变比（CT ）×标称值2、按键6秒后进入编程，按键设定变比，变比设定范围为0~2000，编程流程如下：3、举例单相有功功率kW =（CT 倍率×5）×（PT ×输入电压）五、注意事项1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有超量灰尘和超量有害气体的地方使用。
单相电子式电能表使用说明书目录1概述 (2)2工作原理 (2)3规格 (2)4技术指标 (2)5安装、接线及测试 (4)6功能及操作 (6)7运输与储存 (8)8保证期限 (8)9注意事项 (8)附录 (10)1概述单相电子式电能表计量额定频率为50Hz 的交流单相有功电能。
本产品采用国际先进的专用超大规模集成电路及SMT 工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。
本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。
具有事件记录功能。
支持2个年时区、2个日时段表、8个日时段、4种费率。
同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。
其性能指标符合GB/T 17215.321-2008和GB/T18460.3-2001标准。
2 工作原理图1 工作原理框图3规格 注：以下规格为推荐参数（实际根据客户要求，以面板为主）。
规格 型号 准确度等级 额定电压（V ） 最大电流（A ）脉冲常数（imp/kWh ） DDSF1225 2.022040 1600 6016004技术指标拉闸控制数据保护脉冲输出VI 电流取样电压取样电能计量芯片单片机红外/RS485LCD 显示4.1额定频率50Hz 4.2基本误差（见下表）负载电流功率因数基本误差(%) 1.0级 2.0级0.05Ib～0.1Ib 1.0 ±1.5 ±2.50.1Ib～Imax 1.0 ±1.0 ±2.00.1Ib～0.2Ib 0.5L 0.8C ±1.5 ±2.50.2Ib～Imax 0.5L 0.8C ±1.0 ±2.04.3起动在功率因数为1.0和电流为0.4％Ib下，电能表能起动并连续记录。
单相交流变换式功率表
单相交流变换式功率表，是一种可将交流电流转换为相应功率的设备。
它由测量装置、转换装置和控制装置组成。
具体来说，单相交流变换
式功率表主要功能有：
一、测量装置：
1、测量电流：单相交流变换式功率表可以测量直流电流与交流电流。
2、测量频率：它可以测量变化频率，是一种能够同时测量不同频率的
测量装置。
3、测量电压：单相交流变换式功率表可以用来测量高压和低压电压，
还可以测量相应的微小变动电压。
二、转换装置：
1、功率变换：它可以实现电能电流与电功率的变换，从电流转换成功率；
2、电压变换：它可以实现高压电压到低压电压的变换；
3、频率变换：它可以将不同频率的信号变换得具有一致的频率。
三、控制装置：
1、过载报警：通过单相交流变换式功率表，可以实现电流过载时报警，从而达到安全保护的目的；
2、过压和欠压保护：当电压超出变换的电压范围时，单相交流变换式
功率表可以实现过压欠压和电流保护，限制电源跳闸等；
3、负载平衡：该装置可以检测电源负载，并实现多路电源的负载均衡。
四、其他功能：
1、抗干扰：单相交流变换式功率表具有较强的抗干扰能力；
2、低成本：单相交流变换式功率表的制造成本较低；
3、精准度高：可以实现很高的精准度，满足实际应用要求。
总之，单相交流变换式功率表具有功率变换、电压变换、频率变换、
过载报警、过压和欠压保护、负载平衡、抗干扰、低成本和高精准度
等众多优势，可以满足各种复杂应用场合。
功率表测功率的原理功率表是测量直流、交流电路中功率的机械式指示电表。
直流电路和交流电路中的功率分別为P=UI和P=UIcosφ，其中U，I 为负载电压和电流，φ为电流相量与相量间夹角，cosφ为功率因数。
功率表的种类很多，这里只以单相电动系功率表进行分析。
单相电动系功率表的接线原理如下图所示。
这种电表测量机构的转动力矩M与I1I2cosθ有关，I1为静圈电流，I2为动圈电流，θ为两电流相量间夹角。
使负载电流I通过静圈，即I1=I。
将负载电压加于动圈及与动圈串联的大电阻R上，则动圈中电流I2=U/R。
这样θ=φ，而转动力矩M=kI1I2cosφ，这反映了功率P的大小。
改变与动圈串联的电阻值，可改变电压量程，将静圈的两线圈由串联改为并联，可扩大电流量程。
功率表的表盘一般按额定电压与额定电流相乘，并使功率因数cosφ＝1來标值。
如电压量程为300V﹑电流量程为5A的功率表，表盘的满刻度值为300×5×1＝1500W。
也有制成功率因数为 0.1的低功率因数功率表，其满刻度值为300×5×0.1=150W。
功率表的量程不能简单地只提功率量程，而应同時指明电压﹑电流量程及功率因数数值。
功率表的接线：功率表的正确接法必须遵守“发电机端”的接线规则。
¾功率表标有“*”号的电流端必须接至电源的一端，而另一端则接至负载端。
电流线圈是串联接入电路的。
¾ 功率表上标有“*”号的电压端子可接电流端的任一端而另一端子则并联至负载的另一端。
功率表的电压支路是并联接入电路的。
常用的接法有“电压线圈前接法”和”电压线圈后接法”。
其中电压线圈前接法适用于负载电阻比电流线圈的电阻大的情况，电流线圈的电压降使测量产生误差。
电压线圈后接法适用于负载电阻远比电压支路电阻小的情况流过电压线圈的电流使测量产生误差。
标有“*”号的两个端子称为对应端。
它们的用途是﹕1. 如将对应端按图中所示接在一起，则当功率表的指针正向偏转時，表示能量由左向右传送；若指针反向偏转，表示能量由右向左传送；2. 电流线圈的任一接线端应与电压线圈标有 “”符号的接线端连接，这样线圈间电位比较接近，可减小其间的寄生电容电流和静电力，保证功率表的准确度和安全。
DDSU6606vctrDDSU6606vctbr 单相电子式电能表(导轨) 使用说明书DDSU6606vctr： 2020E839-33DDSU6606vctbr： 2020E839-33符合标准：GB/T 17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDSU6606vctr、DDSU6606vctbr型单相电子式电能表(导轨)(以下简称“仪表”），可供计量额定频率为50Hz的电网中的单相交流有功电能。
它具有较高的准确度，可靠性和稳定性。
本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关健器件选用国际品牌、长寿命器件，提高了产品的可靠性和使用寿命。
本仪表设计符合标准GB/T 17215.321-2021《交流电测量设备特珠要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》，DL/T645-2007《多功能电能表通信协议》兼容MODBUS通讯协议，对单相静止式电能表的技术要求。
2工作原理仪表由两个主要功能组成：一是电能采样部分，二是单片机数据处理控制部分。
本仪表的电能计量部分使用大规模专用集成电路，通过对电流电压的信号采样，送至单片机的计量处理模块，然后通过单片机进行电能计量，实现对电能的精确计量，同时通过单片机的各种接口传递数据，实现各种控制功能，如图1所示。
图1工作原理框图3型号和规格，如表1所示。
3.1型号说明：3.2电流说明：如0.25-0.5(80)A，0.25为最小电流Imin，0.5为转折电流Itr，80为最大电流Imax。
4主要技术参数4.1 基本误差：最大允许误差如表2所示。
电能表在标称电压、标称频率及功率因数为1.0的条件下，当负载电流为直接式≥0.04Itr(B级)，电能表应能起动并连续计量电能。
4.3潜动当电压线路为110%标称电压，电流线路无电流时，电表输出脉冲不应多于1个。
4.4 通信波特率：RS485通信接口缺省波特率为2400bit/s。
单相功率表说明书
一、主要性能指标
1.1.1 显示位数4位，显示范围：0.000-9999；
1.1.2 准确度等级：0.5、0.2级；
1.1.3 过载能力：持续：1.2倍，瞬时：电流10倍/5秒，电压2倍/1秒。
1.2 主要参数
1.2.1 标称输入：交流电流1A、5A；交流电压 100V、220V、380V；
1.2.2 变送输出:DC 4～20mA、0～5V;(扩展功能);
1.2.3 RS485通讯接口,应用Modbus通讯规约(扩展功能);
1.2.4 带两路继电器输出(扩展功能);
1.2.5 电源： AC220V; AC/DC 85～265V；
1.2.6 功耗：≤2VA；
1.2.7 绝缘强度：2kV/1min；
二、仪表接线方法
I*，I：电流信号输入；
U*，U：电压信号输入；
三、仪表设置
1．1）键盘按键:
：菜单项目的上移或数值递增。
：菜单项目的下移或数值递减。
Menu ：菜单编辑或数值位的右移。
：回退到上级菜单，在参数设置时回退且保存设置。
2）指示灯:
“k”:千单位，真实数值为显示值的一千倍。
“
M”:兆单位，真实数值为显示值的一兆倍。
“AH”:上限报警，灯显示红色。
“AL”:下限报警，灯显示绿色。
单相功率表
（直通）
（接互感器）
单相功率表
2．显示操作说明
上电后，显示CHSH 8.8.8.8后，进入测试状态。
3. 设置操作说明
按键操作分查看和编程模式，查看模式只能查看参数，编程模式可对参数进行编辑。
口令正确才能进入选择编程模式，在进入编程模式后，可对仪表的参数进行修改设置。
按键操作后，若未对仪表进行操作，1分钟后自动回退到测量状态
1) 工作模式
在正常情况下，仪表处于电量值正常显示工作状态。
这时按下Menu键，进入查看状态，可查看仪表的参数。
按下Menu键，出现PUT，输入正确密码后，即可进入编程模式。
出厂默认密码值是8888
2) 显示字符说明
四、使用前注意事项
1. 工作环境温度为-25～+40℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 通信格式和波特率都是出厂默认值为e,8,1,4800；
4. 无标准仪器及非专业人员切勿进行调校；
5. CT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；
6．当输入标称电流超过AC 5A时，需另配电流互感器CT（二次电流5A）。
