电力电缆试验方法及检测技术分析电力电缆是输送电能的重要设备，其质量和安全性直接影响着电力系统的可靠运行。

为了保证电力电缆的质量和安全性，需要进行各种试验以及使用先进的检测技术进行评估。

本文将就电力电缆试验方法及检测技术进行分析。

一、电力电缆试验方法1. 绝缘电阻试验绝缘电阻试验是衡量电缆绝缘质量的重要方法，它能够检测电缆在正常工作电压下的绝缘性能。

试验时，需要将电缆正、负极通过绝缘电阻测试仪分别接地，并施加一定的电压，通过测试仪的读数来判断绝缘电阻是否符合规定标准。

2. 电气强度试验电力电缆在运行时会受到不同程度的电压冲击和过电压，因此电气强度试验是必不可少的。

试验时，需在规定条件下施加交流耐压或直流耐压，判断电缆的绝缘是否能够经受住低频、高频、瞬态过电压等不利因素。

3. 拉力试验拉力试验是为了测试电缆的机械性能，主要用于检测电缆的拉伸强度、抗压强度、柔韧性等。

通过拉力试验可以评估电缆在安装和使用过程中的耐久性和可靠性。

4. 防水防潮试验电力电缆通常需要在潮湿、潜水等恶劣环境下工作，因此防水防潮试验是非常重要的。

试验时，需要将电缆放入水中、水下或水蒸气环境中保持一定时间，以检测电缆的绝缘和护套是否能够有效防水防潮。

5. 火焰试验火焰试验是用于测试电缆的阻燃性能，以判断其在火灾情况下是否能够有效阻止火势蔓延。

通过火焰试验可以评估电缆的阻燃性能和安全性能，以保障电力系统的安全运行。

二、电力电缆检测技术分析1. 微波局部放电技术微波局部放电技术是一种非接触式的检测技术，通过微波信号来检测电力设备中的局部放电现象。

采用微波局部放电技术可以实现对电缆内部局部放电的在线监测，发现潜在故障隐患，提前采取措施进行维护和修复，从而避免事故的发生。

2. 红外热像技术红外热像技术是利用红外热像仪来检测设备表面的热量分布情况，从而发现设备中的热点和异常温升。

通过红外热像技术可以对电力电缆进行快速、全面的检测，及时发现电缆的发热点和故障点，预防潜在的故障风险。

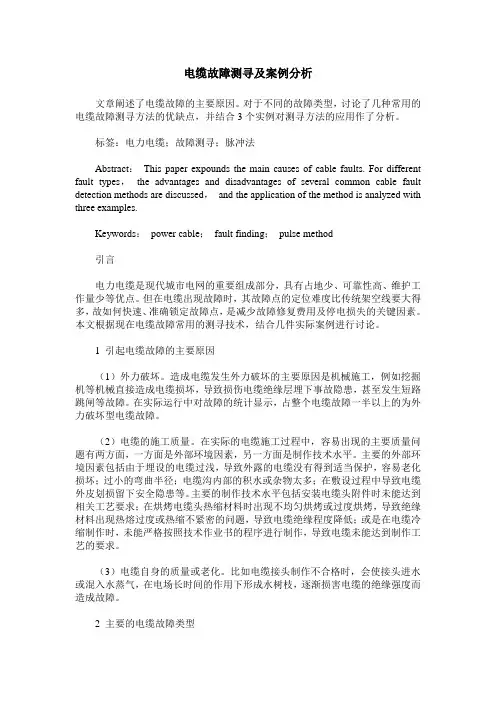

电缆故障测寻及案例分析文章阐述了电缆故障的主要原因。

对于不同的故障类型，讨论了几种常用的电缆故障测寻方法的优缺点，并结合3个实例对测寻方法的应用作了分析。

标签：电力电缆；故障测寻；脉冲法Abstract：This paper expounds the main causes of cable faults. For different fault types，the advantages and disadvantages of several common cable fault detection methods are discussed，and the application of the method is analyzed with three examples.Keywords：power cable；fault finding；pulse method引言电力电缆是现代城市电网的重要组成部分，具有占地少、可靠性高、维护工作量少等优点。

但在电缆出现故障时，其故障点的定位难度比传统架空线要大得多，故如何快速、准确锁定故障点，是减少故障修复费用及停电损失的关键因素。

本文根据现在电缆故障常用的测寻技术，结合几件实际案例进行讨论。

1 引起电缆故障的主要原因（1）外力破坏。

造成电缆发生外力破坏的主要原因是机械施工，例如挖掘机等机械直接造成电缆损坏，导致损伤电缆绝缘层埋下事故隐患，甚至发生短路跳闸等故障。

在实际运行中对故障的统计显示，占整个电缆故障一半以上的为外力破坏型电缆故障。

（2）电缆的施工质量。

在实际的电缆施工过程中，容易出现的主要质量问题有两方面，一方面是外部环境因素，另一方面是制作技术水平。

主要的外部环境因素包括由于埋设的电缆过浅，导致外露的电缆没有得到适当保护，容易老化损坏；过小的弯曲半径；电缆沟内部的积水或杂物太多；在敷设过程中导致电缆外皮划损留下安全隐患等。

主要的制作技术水平包括安装电缆头附件时未能达到相关工艺要求；在烘烤电缆头热缩材料时出现不均匀烘烤或过度烘烤，导致绝缘材料出现热熔过度或热缩不紧密的问题，导致电缆绝缘程度降低；或是在电缆冷缩制作时，未能严格按照技术作业书的程序进行制作，导致电缆未能达到制作工艺的要求。

电力电缆绝缘故障测寻创新方法
电力电缆绝缘故障测寻创新方法
电力电缆绝缘故障是电力行业中常见的问题之一，它可能导致电力设备的损坏甚至引发火灾等安全隐患。

因此，开发一种创新的方法来测寻电力电缆绝缘故障是非常重要的。

首先，我们需要了解电力电缆绝缘故障的常见原因。

这些原因可能包括电缆老化、机械损伤、温度过高等。

针对不同的原因，我们可以制定相应的测试方法。

接下来，我们可以考虑采用红外热成像技术来测寻电力电缆绝缘故障。

通过红外热成像仪，我们可以快速准确地检测到电缆绝缘部分的温度异常。

如果发现温度异常，说明可能存在绝缘故障，需要进一步检修。

此外，我们还可以使用超声波检测技术来寻找电力电缆绝缘故障。

超声波可以穿透物体并检测到可能存在的故障点。

通过超声波检测仪，我们可以识别出电缆内部的绝缘缺陷，如气泡、裂纹等。

除了红外热成像和超声波检测技术，我们还可以考虑使用电磁波法进行电力电缆绝缘故障的测寻。

电磁波法可以通过测量电缆绝缘的电磁特性来判断是否存在故障。

具体的方法包括电磁波传输法和电磁波反射法等。

最后，为了验证和确认故障点的准确位置，我们可以使用局部放电测量。

局部放电测量可以精确定位电力电缆绝缘故障的位置，并给出相应的故障类型和程度。

总结起来，针对电力电缆绝缘故障的测寻，我们可以采用红外热成像、超声波检测、电磁波法和局部放电测量等多种创新方法。

通过综合应用这些方法，我们可以更快速、准确地找到电缆的绝缘故障，并及时进行修复，确保电力设备的正常运行和人身安全。

电力电缆的故障分析及检测方法
电力电缆是输送电能的重要组成部分，若出现故障则会导致供电中断、损失等问题，因此对电力电缆的故障分析及检测十分必要。

下面介绍电力电缆故障的分类及常用的检测方法。

一、故障分类
1.绝缘故障：电缆的绝缘材料损坏或老化，导致电力泄漏、短路等问题。

2.导体故障：电缆中导体损坏、接触不良、电阻过大等问题。

3.接头故障：电缆接头制作不良、防水措施不够、温升过高等问题。

二、常用检测方法
1.局部放电检测：通过检测电缆运行过程中的局部放电信号，判断电缆的绝缘状态，以便及早判断绝缘缺陷的出现。

2.介质损耗测试：通过测试电缆内介质的损耗，判断电缆绝缘状态的好坏。

3.电容测试：通过量取电缆母线、引出线之间的电容值，推算电缆电容率，以判断电缆绝缘状态。

4.高压测试：通过施加高电压测试电缆的绝缘强度，以便检测电缆的耐压性能。

5.电缆局部放电测量：通过检测电缆中存在的局部放电，判断导体两相之间或绝缘层内存在的故障。

6.时域反射法：通过测试电缆上电磁波信号的传输速度，以检测电缆上的绝缘故障的位置。

7.绝缘电阻测量：通过测试电缆的绝缘电阻变化情况，判断电缆的绝缘状况。

总的来说，电力电缆的故障分析及检测需要多种技术手段的综合运用，只有掌握了各种故障的原因和检测方法，才能及时发现问题，保障供电的连续性和稳定性。

电缆测试技术一、 电缆故障性质的分析电力电缆故障是由于故障点的绝缘损坏而引起的，一般故障的类型大体上分为①低阻（短路）故障和断路故障；②高阻泄漏故障和闪络性故障两大类。

（一） 低阻故障和开路故障凡是电缆故障点绝缘电阻下降该电缆的特性阻抗，甚至直流电阻为零的故障均称为低阻故障或短路故障（注：这个定义是从采用脉冲反射法的角度，考虑到波阻抗不同对反射脉冲的极性变化的影响而下的。

对于电桥法，低阻故障的定义不受特性阻抗概念的限制。

）这里给出一个电缆特性阻抗的参考值：铝芯240m㎡截面积的电力电缆的特性阻抗约为10Ω；铝芯35m㎡截面积的电力电缆的特性阻抗约为40Ω。

其余截面积的铝芯电力电缆的特性阻抗可据此估算。

凡是电缆绝缘电阻无穷大或虽正常电缆的绝缘电阻值相同，但电压却不能馈至用户端的故障均称为开路（断路）故障。

（二） 高阻故障（包括高阻泄漏故障和闪络性故障） 电缆故障点的直流电阻大于该电缆的特性阻抗的故障均为高阻故障。

（1）高阻泄漏。

在作电缆高压绝缘试验时，泄漏电流随试验电压的增加而增加。

在试验电压升高到额定值时（有时还远远达不到额定值），泄漏电流超过允许值，称为高阻泄漏故障。

（2）闪络性故障，试验电压升至某值时，监视泄漏电流的电表指值突然升高，表针且呈闪络性摆动；电压稍下降时，此现象消失，但电缆绝缘仍有极高的阻值，这表明电缆存在有故障。

而这种故障点没有形成电阻信道，只有放电间隙或闪络表面的故障便称为闪络性故障。

一般的高阻故障点的性质，可用图1等效电路表示。

图1 高阻故障等效电路高阻故障的表现形式尽管多种多样，但其本质均表现在图1等效电路中的“高阻泄漏故障”上，“高阻泄漏故障”的阻值直接决定了高阻故障的特性，它们可以或者是“高阻泄漏故障”，或者是“高阻闪络性故障”，或者是二者兼有之的故障。

例如：当Rs近似无穷大时，故障点Js两端的直流电压可以增至相当高而泄漏电流还不至于超过额定值，完全可能在电压升至额定值前Js 被击穿，从而形成闪络性故障。

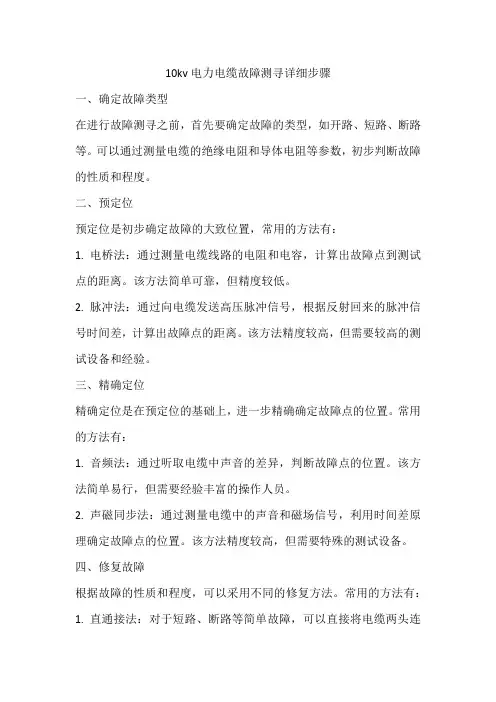

10kv电力电缆故障测寻详细步骤
一、确定故障类型
在进行故障测寻之前，首先要确定故障的类型，如开路、短路、断路等。

可以通过测量电缆的绝缘电阻和导体电阻等参数，初步判断故障的性质和程度。

二、预定位
预定位是初步确定故障的大致位置，常用的方法有：
1. 电桥法：通过测量电缆线路的电阻和电容，计算出故障点到测试点的距离。

该方法简单可靠，但精度较低。

2. 脉冲法：通过向电缆发送高压脉冲信号，根据反射回来的脉冲信号时间差，计算出故障点的距离。

该方法精度较高，但需要较高的测试设备和经验。

三、精确定位
精确定位是在预定位的基础上，进一步精确确定故障点的位置。

常用的方法有：
1. 音频法：通过听取电缆中声音的差异，判断故障点的位置。

该方法简单易行，但需要经验丰富的操作人员。

2. 声磁同步法：通过测量电缆中的声音和磁场信号，利用时间差原理确定故障点的位置。

该方法精度较高，但需要特殊的测试设备。

四、修复故障
根据故障的性质和程度，可以采用不同的修复方法。

常用的方法有：1. 直通接法：对于短路、断路等简单故障，可以直接将电缆两头连
接在一起，恢复正常的电气性能。

2. 绕接法：对于损坏较轻的故障点，可以采用绕接的方式进行修复。

3. 替换法：对于损坏严重的电缆段，需要整段替换电缆。

五、测试验收
修复完成后，需要对电缆进行测试验收，确保故障已经完全排除，电缆电气性能恢复正常。

测试内容包括绝缘电阻、导体电阻、耐压试验等。

验收合格后，方可投入使用。

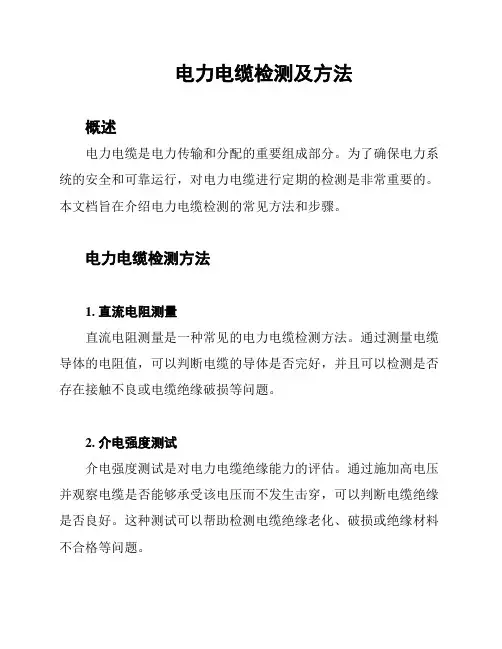

电力电缆检测及方法概述电力电缆是电力传输和分配的重要组成部分。

为了确保电力系统的安全和可靠运行，对电力电缆进行定期的检测是非常重要的。

本文档旨在介绍电力电缆检测的常见方法和步骤。

电力电缆检测方法1. 直流电阻测量直流电阻测量是一种常见的电力电缆检测方法。

通过测量电缆导体的电阻值，可以判断电缆的导体是否完好，并且可以检测是否存在接触不良或电缆绝缘破损等问题。

2. 介电强度测试介电强度测试是对电力电缆绝缘能力的评估。

通过施加高电压并观察电缆是否能够承受该电压而不发生击穿，可以判断电缆绝缘是否良好。

这种测试可以帮助检测电缆绝缘老化、破损或绝缘材料不合格等问题。

3. 局部放电检测局部放电检测可以用于发现电缆终端或接头存在的潜在故障。

通过检测终端或接头周围的局部放电信号，可以判断是否存在电缆绝缘故障或接头材料不良等问题。

4. 热红外检测热红外检测利用红外热像仪来检测电缆故障。

通过检测电缆表面的温度变化，可以找出导体接触不良、绝缘老化或电缆过载等问题。

这种非接触式检测方法可以快速定位电缆故障点，并有效地指导维修工作。

5. 测距技术测距技术可以用于检测电缆损坏和故障的位置。

通过发送电脉冲到电缆上，并根据信号的反射时间计算出电缆上的损坏位置。

这种方法可以帮助快速定位电缆老化、断线或其他物理损坏问题。

结论定期的电力电缆检测是确保电力系统安全运行的关键步骤。

通过采用直流电阻测量、介电强度测试、局部放电检测、热红外检测和测距技术等方法，可以及时发现电力电缆的潜在故障，并采取相应的维修措施，以确保电力系统的可靠性和稳定性。

电力电缆故障查找方法与应用电力电缆具有供电安全可靠,受自然气象条件影响少,运行和维护成本相对较少等优点,但在实际的运行中由于城市的施工,电缆附件安装工艺不良,长期过负荷运行等因素致使电缆发生故障,影响供电安全。

如何快速查找故障点,恢复电缆正常供电，是运行维护人员面临的一个挑战。

笔者总结多年的工作经验,给出以下分享。

电力电缆故障点查找一般分四步骤进行：1.故障类型判断2.故障点预定位3.路径确认4.精确定点一、故障类型判断故障判断：用万用表、兆欧表测量电缆的故障电阻，并根据故障电阻大小，判断电缆的故障性质；进一步了解该故障的原因、电缆敷设环境及运行情况等。

电缆故障类型可分为以下5种：1、开路（断线）故障：电缆有一芯或多芯导体断裂或者金属护层断裂。

断线故障一般都伴有经电阻接地的现象。

2、短路故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻低于10Ω，其中电缆的一芯或多芯对地绝缘电阻低于10Ω的故障也叫死接地故障。

3、低阻故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻大于10Ω，不高于200Ω（非标准值）。

4、高阻泄露性故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻大于200Ω。

5、高阻闪络性故障：电缆的一芯或多芯对地绝缘电阻或者线芯之间绝缘电阻非常高，但对电缆进行耐压试验时，当电压加到某一数值，突然出现绝缘击穿的现象。

二、故障点预定位上述故障类型分类的目的是为了选择合适的测试方法，目前电缆故障测距的常用方法主要有电桥法和波反射法（脉冲法）两种。

1、电桥法：测距方法是基于电缆沿线均匀，电缆长度与缆芯电阻成正比的特点。

并根据惠斯通电桥的原理，将电缆短路接地故障点两侧的环线电阻引入电桥回路，测量其比值。

由测得的比值和已知的电缆全长，计算出测量端到故障点的距离。

此方法需要一个截面相同长度相等的完好的相线作为测试辅助相。

适用于短路、低阻与高阻泄露性故障。

2、波反射法（脉冲法）：又分为低压脉冲法、二次（多次）脉冲法、脉冲电流法。

电力电缆的故障检测与诊断方法电力电缆的故障检测与诊断是电力行业中非常重要的一项工作。

随着电力设备的不断发展和电网的快速扩展，电缆的安全和可靠运行对于保障电力系统的稳定供电至关重要。

然而，由于电缆埋藏在地下或地下水中，故障的检测和诊断相对困难。

本文将介绍一些常见的电力电缆故障检测与诊断方法，以期提升电力系统的可靠性和安全性。

一、开路故障检测与诊断方法开路故障是指电力电缆中导体断裂或绝缘失效导致的电流无法正常流通的情况。

针对开路故障的检测与诊断，常用的方法包括：电缆反演法、时域反射法和频域反射法。

电缆反演法是一种利用复杂矩阵计算电缆线路参数的方法，在检测开路故障时，可以通过对电缆两端电流和电压进行分析，计算出电阻和电感等参数，从而判断是否存在开路故障。

时域反射法是一种利用电磁波在电缆中从故障点反射回来的原理进行故障检测的方法。

通过在电缆一端施加短脉冲信号，利用反射波的信号特征来判断故障点的位置和类型，然后通过测量仪器进行分析和诊断。

频域反射法是一种利用频率信号在电缆中传输的原理进行故障检测的方法。

通过在电缆一端施加不同频率的信号，利用反射波的频谱特征来判断故障点的位置和类型，然后通过频谱分析仪器进行诊断。

二、短路故障检测与诊断方法短路故障是指电力电缆中导体之间出现串联导通的情况，导致电流异常增大，可能引发火灾等危险。

针对短路故障的检测与诊断，常用的方法包括：电缆阻抗法、时域反射法和热红外成像法。

电缆阻抗法是一种通过测量电缆两端的电压和电流，计算电缆的等效阻抗来判断是否存在短路故障的方法。

阻抗值的计算可以利用复杂矩阵法或者有功功率法等数学方法进行求解。

时域反射法在短路故障检测中同样也有应用。

通过施加短脉冲信号，利用反射波的特征来判断短路故障的位置和类型。

与开路故障时域反射法类似，需要使用相应的测量仪器进行分析和诊断。

热红外成像法是一种利用红外辐射热图像来检测和诊断电力电缆短路故障的方法。

通过红外热成像仪器，可以感知电缆局部温度的异常变化，从而判断是否存在短路故障及其位置。

电力电缆故障原因和检测方法研讨9篇第1篇示例：电力电缆是输送电力的重要设备，它在电力系统中起着至关重要的作用。

电力电缆在运行过程中难免会出现各种故障，而故障的及时检测和排除对于维护电力系统的正常运行非常关键。

本文将从电力电缆故障的原因和检测方法两个方面展开研讨，希望能够为电力工程师提供一些参考。

一、电力电缆故障的原因1、绝缘老化：绝缘老化是电力电缆故障的常见原因之一，长时间的使用会导致绝缘材料老化、老化严重后会出现绝缘损坏。

2、外部损坏：电力电缆往往被埋设在地下或架空，容易受到外部环境的损坏，比如机械碰撞、挤压等都会导致电缆绝缘损坏。

3、潮湿环境：潮湿环境会导致电缆绝缘受潮，继而导致绝缘老化、击穿等故障。

4、负载过大：电缆的敷设有一定容量，如果超过了负载容量，就会导致电缆过载，进而导致故障。

5、接头松动：电缆的接头在长时间运行过程中可能会出现螺纹松动或其他问题，导致电缆接触不良，从而引发故障。

1、红外热像仪检测：通过红外热像仪可以检测电缆的温度分布情况，从而发现潜在的故障点。

2、局部放电检测：局部放电是电力电缆故障的主要前兆，通过局部放电检测设备可以对电缆进行全面的检测。

3、交流耦合：利用交流耦合技术可以检测电缆的绝缘情况，快速准确地判断电缆的绝缘性能。

4、超声波检测：超声波检测可以检测电缆内部的空气孔隙、异物等问题，及时发现电缆故障隐患。

5、局部放电分析：通过局部放电信号的分析，可以准确地判断电缆故障的位置和严重程度，为维修提供重要参考。

电力电缆故障的原因多种多样，及时的检测和排除故障对于维护电力系统的正常运行至关重要。

希望通过本文的研讨，能够使电力工程师对电力电缆故障有更深入的了解，有效的维护和管理电力系统，确保电力供应的稳定性和安全性。

【本文2000字】第2篇示例：电力电缆故障是电力系统中常见的问题，它可能导致设备损坏、停电甚至火灾等严重后果。

及时检测电力电缆故障并排除故障十分重要。

本文将探讨电力电缆故障的原因和常见的检测方法。

电缆故障的探测方法本文综述了电缆故障的探测方法与仪器。

首先列举了电缆故障探测的传统方法并分析了传统方法的不足，然后介绍了电缆故障探测的新方法及其特点。

随着电缆用量在整个电力传输线路和因特网中所占的比例日益提高，电缆故障出现的几率越来越大。

电缆故障对生产造成的危害较大，轻者会造成单台电气设备不能运行，重者会导致整个变电所停电，所以电缆故障点的快速测定和精确定位问题变得非常重要。

一、电缆故障探测的传统方法（一）电缆故障测距的传统方法电缆故障测距的传统方法主要有以下四种：电桥法：这是电力电缆的测距的经典方法。

该方法比较简单，但需要事先知道电缆线长度等数据，且只适用于低阻及短路故障。

但是，在实际运行中，故障常常为高阻及闪络性故障，因故障电阻很高造成电桥电流很小，因此一般的灵敏度仪表很难探测。

脉冲回波法：针对低阻与断路类型的故障，利用低压脉冲反射方法来测电缆故障比起上面的电桥法简单直接，只需通过观察故障点反射与发射脉冲的时间差来测距。

测试时将一低压脉冲注入电缆，当脉冲传播到故障点时会发生反射，脉冲被反射送回到测量点。

利用仪器记录发射和反射脉冲的时间差，只需知道脉冲传播速度就可计算出故障发生点的距离。

该方法简单直观，不需知道电缆长度等原始数据，还可根据反射波形识别电缆接头与分支点的位置。

脉冲电压法。

该方法可用于测量高阻与闪络故障。

首先将电缆故障在直流或脉冲高压信号下击穿，然后通过记录放电脉冲在测量点与故障点往返一次所需的时间来测距。

脉冲电压法的一个重要优点是不必将高阻与闪络性故障烧穿，直接利用故障击穿产生的瞬时脉冲信号，测试速度快，测量过程也得到简化。

但缺点是：①仪器通过一个电容电阻分压器分压测量电压脉冲信号，仪器与高压回路有电耦合，很容易发生高压信号串人，造成仪器损坏，故安全性较差；②在利用闪测法测距时，高压电容对脉冲信号呈短路状态，需要串一个电阻或电感以产生电压信号，增加了接线复杂性，使故障点不容易击穿；③在故障放电时，特别在冲闪时，分压器耦合的电压波形变化不尖锐，难以分辨。

电力电缆的故障分析及检测方法电力电缆是输送电能的重要设备，但在运行中难免会出现故障。

电力电缆的故障一般分为三类：绝缘故障、电缆接头故障和电缆外包层故障。

处理故障需要实施合适的检测方法，据此本文将就电力电缆故障的检测方法进行探讨。

一、绝缘故障检测方法1、绝缘电阻测试法绝缘电阻测试法是比较常用的一种绝缘故障检测法。

它主要是利用高压直流放电器将试验电缆的一端接地，另一端接通500V或1000V直流电压（也可以根据实际情况对电压进行调整），并记录电流与电压。

如果读书在在50MΩ以上，说明绝缘没有问题。

此法的优点是简单易行，缺点在于只能检测到大面积的绝缘故障，不能检测到局部绝缘故障。

2、局部放电检测法局部放电检测法是一种常用的局部绝缘故障检测方法。

它的原理是利用放电电流产生信号，通过放大和滤波等处理得到故障信号，然后再通过分析断层发生的时间、位置、大小等综合条件来定位故障。

局部放电检测法主要适用于高压交流电缆及其附件的检测，检测结果更为可靠，但仪器昂贵，操作比较麻烦。

二、电缆接头故障检测方法电缆接头故障比较常见，如果及时发现故障，不仅可以延长电缆的使用寿命，而且可以提高电缆系统的可靠性。

电缆接头故障的检测方法包括如下：1、分接箱可视检查法通过检查分接箱外观，连接方式、接线端子、连接盘上的引线及连接板上的引线等情况来判断电缆接头的质量。

2、分接箱绝缘电阻测试法通过对接头进行高压试验，测量其绝缘阻值，从而判断接头质量。

3、分接箱局部放电检测法通过检测接头所产生的局部放电信号，来定位接头故障位置。

三、电缆外包层故障检测方法电缆外包层故障往往不易发现，如果长期不修复，很容易引起电缆系统故障。

这类故障的检测方法有以下几种：1、有线检测法通过检测电极间导通状态的变化来定位电缆外包层故障点的位置。

该方法精度高，定位准确，但是在大功率电缆上的实用性不足。

2、雷电冲击测试法利用冲击波法产生的电磁场，通过定位电缆故障处反射回来的信号来寻找故障点。

电力设备的电缆故障检测与维修技术一、引言电力设备的电缆是供电系统中非常重要的组成部分，它负责输送电能，连接各种电气设备。

然而，由于电缆运行环境复杂，存在各种潜在的故障风险，如绝缘老化、短路等。

因此，电缆故障检测与维修技术对于确保电力设备的稳定运行至关重要。

二、电缆故障检测技术1. 传统检测方法传统的电缆故障检测方法包括直流耐压测试、局部放电检测和无损检测等。

直流耐压试验通过施加高压电流，检测电缆绝缘是否破损。

局部放电检测主要依据局部放电产生的脉冲电流信号来判断电缆绝缘是否发生故障。

无损检测技术则主要通过热红外成像、电磁波检测等方式，检测电缆表面和内部的异常情况。

2. 高频电缆故障预测技术近年来，高频电缆故障预测技术逐渐兴起。

该技术利用高频电磁波在电缆中的传播特性，通过检测信号的相位和幅度变化，来判断电缆的故障类型和位置。

高频电缆故障预测技术具有非侵入性、准确性高等优点，可以及早发现电缆故障，提前进行维修，避免事故的发生。

三、电缆故障维修技术1. 绝缘修复技术电缆的绝缘老化是导致电缆故障的主要原因之一。

对于绝缘老化的电缆，可以采取混凝土护套修复、电缆漏油处理等方法进行维修。

混凝土护套修复是通过将新的混凝土材料包裹在受损部分上，增加电缆的绝缘性能。

电缆漏油处理则主要是清除漏油部位的污物，并进行绝缘油的添加。

2. 故障定位技术故障定位是电缆故障维修中非常重要的环节。

常用的故障定位技术包括回波法、反射法和时间域反射法等。

回波法利用电缆信号在故障位置反射后返回的特性，通过测量反射时间差来确定故障位置。

反射法则是利用发送的电磁波在故障位置反射所产生的信号，通过测量反射信号的幅度和相位差来确定故障位置。

时间域反射法是利用不同频率的电磁波在电缆中传播速度不同的原理，通过测量信号的传播时间来确定故障位置。

3. 故障纠正技术一旦确定了电缆故障的位置，需要进行故障纠正。

常用的故障纠正技术包括电缆割接、绝缘加固、局部放电修复等。

电力电缆的带电诊断与故障处理技术分析随着电力行业的快速发展，电力电缆作为电力传输的重要组成部分，在城市建设和电气设备中得到了广泛的应用。

由于电力电缆长期工作在复杂的环境条件下，以及受到外部因素的影响，容易出现各种故障。

及时发现和处理电力电缆的故障对保障电网的安全稳定运行至关重要。

本文将就电力电缆的带电诊断与故障处理技术进行分析，以期为电力行业的从业人员提供一些有益的参考。

一、电力电缆带电诊断技术1. 绝缘电阻测试绝缘电阻测试是一种常见的电力电缆带电诊断技术，通过测试电缆的绝缘电阻情况，来判断电力电缆的绝缘状况是否良好。

当电力电缆的绝缘电阻下降到一定程度时，就会导致电缆的漏电现象，进而引发电缆故障。

定期对电力电缆进行绝缘电阻测试，可以有效地及时发现电缆的绝缘故障。

2. 前向故障定位技术前向故障定位技术是利用高压放电探测仪等设备，对电力电缆进行带电检测，通过测量电缆局部放电的异常情况，来定位电力电缆的故障位置。

采用前向故障定位技术可以快速、准确地发现电缆的故障位置，为故障处理提供准确的参考。

3. 红外热成像技术红外热成像技术是一种非接触式的电力电缆带电诊断技术，通过红外热成像仪对电力电缆进行扫描，测量电缆的热量分布情况，来判断电缆的热量异常情况，从而发现电缆的潜在故障。

红外热成像技术能够在不停电的情况下对电缆进行带电检测，具有很高的安全性和实用性。

二、电力电缆故障处理技术1. 绝缘电阻提升技术在电力电缆出现绝缘故障时，可以采用绝缘电阻提升技术进行处理。

该技术通过对电缆进行绝缘电阻提升处理，从而修复电缆的绝缘状况，延长电缆的使用寿命。

绝缘电阻提升技术需要配合专业的绝缘电阻提升设备，具有一定的复杂性和技术要求。

2. 局部放电消除技术对于电力电缆的局部放电故障，可以采用局部放电消除技术进行处理。

该技术通过对电缆的故障部位施加高压脉冲电流，使故障部位的局部放电现象得以消除，从而修复电缆的局部放电故障。

局部放电消除技术需要具备一定的安全防护措施，以保障操作人员的安全。
