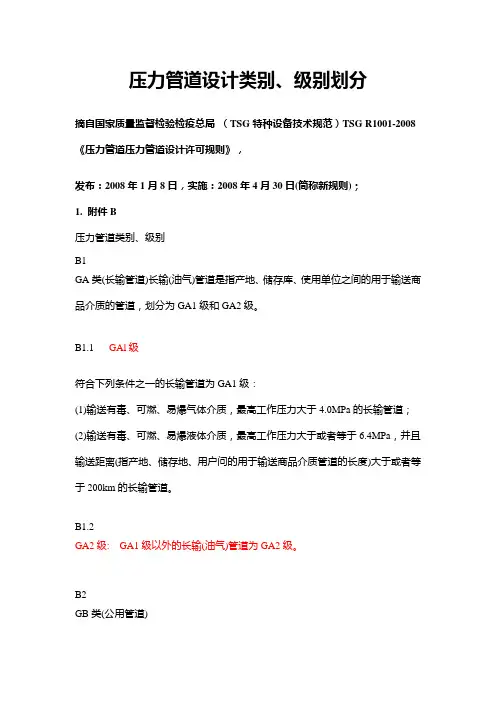

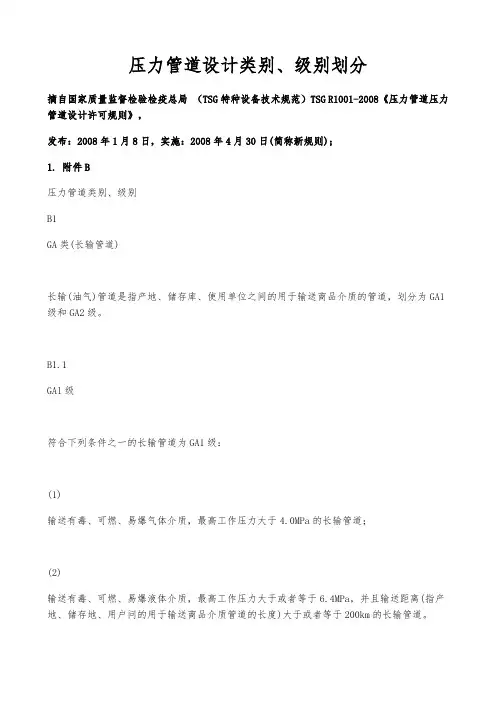

压力管道设计类别、级别划分
摘自国家质量监督检验检疫总局（ TSG 特种设备技术规范） TSG R1001-2008 《压力管道压力管道设计许可规则》，
发布： 2008 年 1 月 8 日，实施： 2008 年 4 月 30 日(简称新规则 )；
1.附件 B
压力管道类别、级别
B1
GA 类(长输管道 )长输 (油气 )管道是指产地、储存库、使用单位之间的用于输送
商品介质的管道，划分为 GA1 级和 GA2 级。
B1.1GAl 级
符合下列条件之一的长输管道为GA1 级：
(1)输送有毒、可燃、易爆气体介质，最高工作压力大于 4.0MPa 的长输管道；
(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km 的长输管道。
B1.2
GA2 级: GA1 级以外的长输 (油气 )管道为 GA2 级。
B2
GB 类 (公用管道 )
公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，
划分为 GBl 级和 GB2 级。
B2.1
GBl 级城镇燃气管道。
B2.2
GB2 级城镇热力管道。
B3
GC 类 (工业管道 )
工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为 GCl 级、 GC2 级、 GC3 级。
B3.1
GCl 级
符合下列条件之一的工业管道为GC1 级：
(1)输送 GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危
害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管
道；
(2)输送 GB 50160－1999《石油化工企业设计防火规范》及GB 50016－ 2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃 )，并且设计压力大于或者等于 4.0MPa 的管道；
(3)输送流体介质并且设计压力大于或者等于 10.0MPa，或者设计压力大于或者等
于 4.0MPa，并且设计温度大于或者等于 400℃的管道。
B3.2
GC2 级
除本规定 B3.3 规定的 GC3 级管道外，介质毒性危害程度、火灾危险性 (可燃性 )、设计压力和设计温度小于 B3.1 规定的 GCl 级管道。
B3.3
GC3 级输送无毒、非可燃流体介质，设计压力小于或者等于 1.0MPa，并且设计温度大于－ 20 ℃但是小于 185 ℃的管道。
B4
GD 类(动力管道 )
火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为GD1 级、 GD2 级。
B4.1
GD1 级
设计压力大于等于 6.3 MPa，或者设计温度大于等于400℃的管道。
B4.2
GD2 级
设计压力小于 6.3MPa，且设计温度小于400℃的管道。
为了便于学习，特编制了压力管道分类及例举实例表；
压力管道分类及例举实例表
名称类别级别设计范围实例
GA1(1)工况要求：输送有毒、可燃、易爆气体介质，最高工作压力 Pn≥ 4.0Mpa,长输管
工况要求：输送有毒、可燃、易爆液体介质，最高工作压力
GA GA1(2)Pn≥ 6.4MPa，并且输送距离大于或者等于 200km 的长输管道本条款道
(包括了旧规范的 GA1-3 级管道） ;
GA2GA2 级:GA1 级以外的长输 (油气 )管道为 GA2 级
GB1
工况要求：用于市政和住宅小区的高压、次高压、中压燃气
公用管外网管道；
GB
道工况要求：用于办公、住宅小区等的蒸汽、高温水（大于GB2
100℃）热力外网管道；
工况要求：符合 GB5044-85 危害介质的毒性程度为极度危害介
质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介GC1(1)
质的管道。
例如：铬酸盐、汞及化合物、铍及化合物、氰化
物、锰、二硫化碳及无机盐化合物等的气、液介质管道；
工况要求：输送GB 50160 － 1999《石油化工企业设计防火规范》及
GB 50016 － 2006《建筑设计防火规范》中规定的火灾危险性为甲、
GC1(2)工业管
GC
道乙类可燃气体或甲类可燃液体(包括液化烃 )，并且设计压力P
≥ 4.0MPa的管道 .例如：液氧充装站氧气管道等；
工况要求 : 工作压力 P ≥10.0Mpa或者设计压力P≥4.0MPa，并
GC1(3)且设计温度T ≥400℃的管道。
（本条款包括了旧规范的GC1-3 级和 GC1-4 级管道）例如： 1.二氧化碳充装站；
工况要求：除本规定 B3.3 规定的 GC3 级管道外，介质毒性
GC2危害程度、火灾危险性 (可燃性 )、设计压力和设计温度小于B3.1 规定的 GCl 级管道。
1.符合 GB50160-1992 及 GB/T50016-2006 规定的甲、乙类
可燃气体或甲类可燃液体介质P＜4.0Mpa。
例如：氧气、乙
炔气、工业用天然气管道；
2.P ＜10.0Mpa、 T＜400℃的管道。
例如：；
1）可燃流体介质：汽、柴油等；
2）符合工况要求的用于生产的蒸汽管网等；
3)腐蚀性较强的介质：酸、碱液体等；
4)一般气体或有毒气（汽）体或高于沸点的液体等；
5)用于工业项目的的蒸汽（400 ℃ < T ≥185℃）热力外网；
工况要求：输送无毒、非可燃流体介质，设计压力 P
≤ 1.0MPa，并且设计温度 185 ℃< T ≥－20 ℃的管道。
例如：
1)一般气体（汽）体或符合本条工况并高于沸点的液体等，GC3
例如：压缩空气等；
2)用于工业项目符合本条工况的过热蒸汽、高温水（T
≥ 100℃）工业热力外网；
GD1 GD
类
GD2工况要求：火力发电厂用于输送蒸汽、汽水两相介质的管道，设计
压力 P ≥6.3 MPa，或者设计温度 T ≥400℃的管道 .例如：高压、超
高压火力发电机组等；
工况要求：火力发电厂用于输送蒸汽、汽水两相介质的管道，设计
压力 P ≤6.3 MPa，或者设计温度 T ≤400℃的管道。
例如：中压火
力发电机组等；
注：燃气站场管道为GC2 级。
