安防监控知识培训教材之摄像机入门

安防监控技术培训资料第一章安防监控设备第一节摄像机一、工作原理在闭路监控系统中，摄像机又称摄像头或CCD（Charge CoupledDevice）即电荷耦合器件。

严格来说，摄像机是摄像头和镜头的总称，而实际上，摄像头与镜头大部分是分开购买的，用户根据目标物体的大小和摄像头与物体的距离，通过计算得到镜头的焦距，所以每个用户需要的镜头都是依据实际情况而定的，不要以为摄像机（头）上已经有镜头。

摄像头的主要传感部件是CCD，它具有灵敏度高、畸变小、寿命长、抗震动、抗磁场、体积小、无残影等特点，CCD是电耦合器件（Charge Couple Device）的简称，它能够将光线变为电荷并可将电荷储存及转移，也可将储存之电荷取出使电压发生变化，因此是理想的摄像元件。

是代替摄像管传感器的新型器件。

CCD的工作原理是：被摄物体反射光线，传播到镜头，经镜头聚焦到CCD 芯片上，CCD根据光的强弱积聚相应的电荷，经周期性放电，产生表示一幅幅画面的电信号，经过滤波、放大处理，通过摄像头的输出端子输出一个标准的复合视频信号。

这个标准的视频信号同家用的录像机、VCD机、家用摄像机的视频输出是一样的，所以也可以录像或接到电视机上观看。

二、CCD分类CCD摄像机的选择和分类CCD芯片就像人的视网膜，是摄像头的核心。

目前我国尚无能力制造，市场上大部分摄像头采用的是日本SONY、SHARP、松下、LG等公司生产的芯片，现在韩国也有能力生产，但质量就要稍逊一筹。

因为芯片生产时采用不同等级，各厂家获得途径不同等原因，造成CCD 采集效果也大不相同。

在购买时，可以采取如下方法检测：接通电源，连接视频电缆到监视器，关闭镜头光圈，看图像全黑时是否有亮点，屏幕上雪花大不大，这些是检测CCD芯片最简单直接的方法，而且不需要其它专用仪器。

然后可以打开光圈，看一个静物，如果是彩色摄像头，最好摄取一个色彩鲜艳的物体，查看监视器上的图像是否偏色，扭曲，色彩或灰度是否平滑。

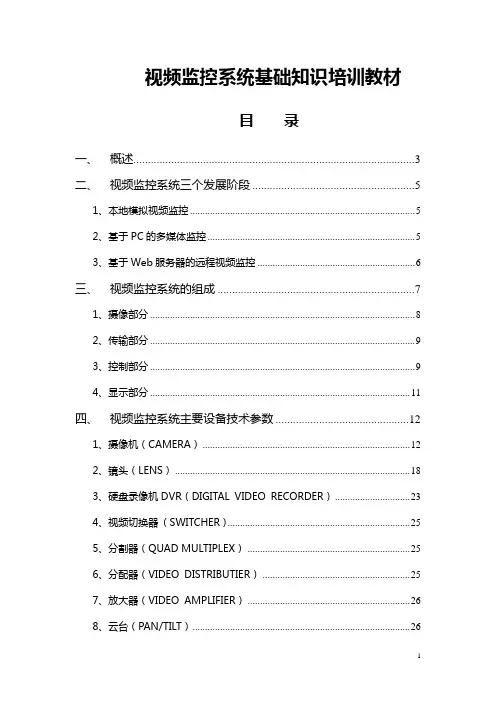

视频监控系统基础知识培训教材目录一、概述 (3)二、视频监控系统三个发展阶段 (5)1、本地模拟视频监控 (5)2、基于PC的多媒体监控 (5)3、基于Web服务器的远程视频监控 (6)三、视频监控系统的组成 (7)1、摄像部分 (8)2、传输部分 (9)3、控制部分 (9)4、显示部分 (11)四、视频监控系统主要设备技术参数 (12)1、摄像机（CAMERA） (12)2、镜头（LENS） (18)3、硬盘录像机DVR（DIGITAL VIDEO RECORDER） (23)4、视频切换器( SWITCHER ) (25)5、分割器（QUAD MULTIPLEX） (25)6、分配器（VIDEO DISTRIBUTIER） (25)7、放大器（VIDEO AMPLIFIER） (26)8、云台（PAN/TILT） (26)9、防护罩（HOUSING） (26)10、支架（MOUNTING BRACKET） (27)11、解码器（RECEIVER） (27)12、监控主机（MONITORING HOST） (27)13、RS-485通信转换器 (29)14、红外线照明器（INFRA－RED LAMP） (29)15、视频电缆及连接器 (31)16、音频电缆及连接器 (32)17、通信电缆 (33)18、控制电缆 (34)19、电源线 (35)五、视频监控系统设计 (36)1、中小型电视监控系统 (36)2、大中型电视监控系统 (39)3、多主机多级电视监控系统 (40)前言安防监控系统是一门被人们日益重视的新兴专业，就目前发展看，应用普及越来越广，科技含量越来越高。

几乎所有高新科技都可促进其发展，尤其是信息时代的来临，更为该专业发展提供契机。

随着科技的日新月异，视频监控市场也得到了飞速发展。

视频监控以其直观、方便、信息内容丰富而广泛应用于许多场合。

近年来，随着互联网的大范围普及，以及计算机、网络以及图像处理、传输技术的飞速发展，视频监控技术也有长足的发展。

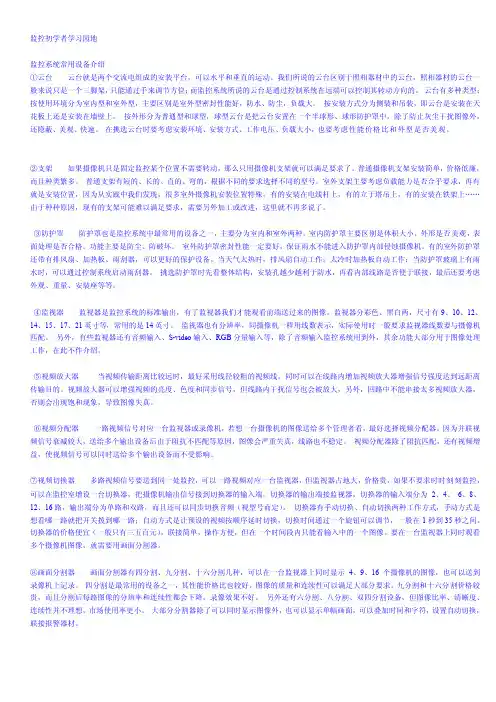

监控初学者学习园地监控系统常用设备介绍①云台云台就是两个交流电组成的安装平台，可以水平和垂直的运动。

我们所说的云台区别于照相器材中的云台，照相器材的云台一般来说只是一个三脚架，只能通过手来调节方位；而监控系统所说的云台是通过控制系统在远端可以控制其转动方向的。

云台有多种类型：按使用环境分为室内型和室外型，主要区别是室外型密封性能好，防水、防尘，负载大。

按安装方式分为侧装和吊装，即云台是安装在天花板上还是安装在墙壁上。

按外形分为普通型和球型，球型云台是把云台安置在一个半球形、球形防护罩中，除了防止灰尘干扰图像外，还隐蔽、美观、快速。

在挑选云台时要考虑安装环境、安装方式、工作电压、负载大小，也要考虑性能价格比和外型是否美观。

②支架如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。

普通摄像机支架安装简单，价格低廉，而且种类繁多。

普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。

室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。

③防护罩防护罩也是监控系统中最常用的设备之一，主要分为室内和室外两种。

室内防护罩主要区别是体积大小，外形是否美观，表面处理是否合格。

功能主要是防尘、防破坏。

室外防护罩密封性能一定要好，保证雨水不能进入防护罩内部侵蚀摄像机。

有的室外防护罩还带有排风扇、加热板、雨刮器，可以更好的保护设备。

当天气太热时，排风扇自动工作；太冷时加热板自动工作；当防护罩玻璃上有雨水时，可以通过控制系统启动雨刮器。

挑选防护罩时先看整体结构，安装孔越少越利于防水，再看内部线路是否便于联接，最后还要考虑外观、重量、安装座等等。

④监视器监视器是监控系统的标准输出，有了监视器我们才能观看前端送过来的图像。

《安防监控系统培训基础入门课件》xx年xx月xx日CATALOGUE目录•安防监控系统概述•安防监控系统的硬件组成•安防监控系统的软件功能•安防监控系统的应用场景•安防监控系统的安装与维护•总结与展望01安防监控系统概述安防监控系统是指利用视频、音频和其他传感器技术，对特定区域进行实时监控、记录和报警的综合性系统。

它主要用于安全防范、管理和控制，以确保公共场所、工业设施、家庭住宅等区域的安全。

1 2 3包括摄像头、监视器、存储设备等，用于实时观看、记录和回放视频。

视频监控系统包括麦克风、音频处理器、扬声器等，用于实时监听、录音和回放音频。

音频监控系统如红外线感应器、微波感应器、门禁系统等，用于实时监测特定区域的情况。

其他传感器安防监控系统的重要性通过实时监控和记录，能够及时发现异常情况，采取相应措施，提高安全防范能力。

提高安全防范能力安防监控系统能够提供实时数据和记录，帮助管理人员更好地了解和控制特定区域的情况，提高管理效率。

优化管理效率安防监控系统在公共场所的应用，能够提高社会公共安全水平，减少犯罪行为的发生。

保障公共安全家庭安防监控系统能够提供实时监控和报警服务，保护家庭成员的安全和财产安全。

促进家庭安全02安防监控系统的硬件组成03镜头选择根据需要监控的距离和范围选择合适的镜头，如广角镜头、长焦镜头等。

监控摄像头01种类包括红外摄像头、普通摄像头、高清摄像头等，根据不同的使用场景选择合适的摄像头。

02安装位置根据监控范围和监控目标确定安装位置，通常安装在关键区域和出入口。

通过局域网或互联网将监控视频传输到监控中心或云平台。

传输设备网络传输通过无线通信技术将监控视频传输到接收设备。

无线传输通过光纤网络将监控视频传输到目的地，具有传输距离远、带宽大等优点。

光纤传输存储方式包括本地存储、云存储等，根据需要选择合适的存储方式。

存储设备选择根据存储容量和数据安全性选择合适的存储设备，如硬盘录像机、网络存储设备等。

摄像机基础知识一、摄像机分类1、彩色监控摄像机：适用白天或是光线充足的地方，于景物细部辨别，如辨别衣着或景物 的颜色。

2、黑白监控摄像机：适用于光线不充足地区及夜间无法安装照明设备的地区，在仅监视景物的位 置或移动时，可选用黑白监控摄像机。

3、彩转黑感红外摄像机：白天由于光线照度足够而采用彩色摄像模式，夜晚由于光线照度低于2LUX时摄像机由彩色转为黑白同时红外灯开启，感光器通过红外线补光来捕捉影像。

因红外线是单一短波射线，所以为黑白。

这样的摄像机就可进行24小时监控二、摄像机结构依成像色彩划分摄像机主要分为：1、彩色监控摄像机：镜头、外壳、芯片、线材2、彩转黑感红外摄像机：镜头、红外光源、外壳、芯片、线材监控摄像机芯片摄像机芯片为两类一、DSP芯片1、 芯片主要由国外几家企业生产，如索尼、松下、厦普、LG等公司，安防行业摄像机使用最多的为SONY,LG,SHARP等。

2、 摄像机芯片为摄像机主控芯片之一，行业内一般称为DSP，（digital signal processing）即数字信号处理器它是利用数字计算机或专用数字信号处理设备，以数值计算的方法对信号进行采集、变换、综合、识别等加工处理。

二、感光芯片感光芯片又叫图像传感器，感光芯片又分为两大类1、 CCD：英文全称：Charge-coupled Device，中文全称：电荷耦合元件。

可以称为CCD图像传感器。

CCD是一种半导体器件，能够把光学影像转化为数字信号。

CCD上植入的微小光敏物质称作像素(Pixel) 。

一块CCD上包含的像素数越多，其提供的画面分辨率也就越高。

CCD的作用就像胶片一样，但它是把图像像素转换成数字信号。

CCD上有许多排列整齐的电容，能感应光线，并将影像转变成数字信号。

经由外部电路的控制，每个小电容能将其所带的电荷转给它相邻的电容。

2、 CMOS（Complementary Metal Oxide Semiconductor），互补金属氧化物半导体，电压控制的一种放大器件。

安防监控基础知识汇总(适合新手看)一、镜头探析1．镜头的种类（根据应用场合分类）广角镜头：视角90度以上，观察范围较大近处图像有变形。

标准镜头：视角30度左右，使用范围较广。

长焦镜头：视角20度以内，焦距可达几十毫米或上百毫米。

变焦镜头：镜头焦距连续可变，焦距可以从广角变到长焦，焦距越长则成像越大。

针孔镜头：用于隐蔽观察，经常被安装在如天花板或墙壁等地方。

2．被摄物体的大小、距离与焦距的关系假设被摄物体的宽度和高度分别为w.h,被摄物体与镜头间的距离为l，镜头的焦距为f。

3．相对孔径为了控制通过镜头的光通量的大小，在镜头的后部均设置了光圈。

假定光圈的有效孔径为d，由于光线折射的关系，镜光实际有效的有效孔径为d，比d大，d与焦距f之比定义为相对孔径a，即a=d/f，镜头的相对孔径决定被摄像的照度，像的照度与镜头的相对孔径的倒数来表示镜头光圈的大小。

f值越小，光圈越大，到达ccd芯片的光通量就越大。

所以在焦距f相同的情况下，f值越小，表示镜头越好。

4．镜头的焦距1）定焦距：焦距固定不变，可分为有光圈和无光圈两种。

有光圈：镜头光圈的大小可以调节。

根据环境江照的变化，应相应调节光圈的大小。

光圈的大小可以通过手动或自动调节，人为手工调节光圈的，称为手动光圈。

镜头自带微型电机自动调整光圈的，称为自动光圈。

无光圈：即定光圈，其通光量是固定不变的。

主要用于光源恒定或摄像机自带电子快门的情况。

2）变焦距：焦距可以根据需要进行调整，使被摄物体的图像放大或缩小。

常用的变焦镜头为六倍、十售变焦。

三可变和二可变镜头三可变镜头：可调焦距、调聚焦、调光圈。

二可变镜头：可调焦调、调聚焦、自动光圈。

5．先配镜头原则为了获得预期的摄像效果，在选配镜头时，应着重注意六个基本要素：a）被摄物体的大小b）被摄物体的细节尺寸c）物距d）焦距e）ccd摄像机靶面的尺寸f）镜头及摄像系统的分辨率操作步骤：* 移开镜头防尖装置，连接上镜头。

* 如果使用cs镜头，请降下c圈（5mm），然后锁住cs镜头装置。

监控系统基础知识部分1．监控行业的发展闭路电视监控系统（又称呼CCTV）是安防领域中的重要组成部分，系统通过遥控摄像机及其辅助设备（镜头、云台等），直接观察被监视场所的情况，同时可以把被监视场所的情况进行同步录象。

另外，电视监控系统还可以，与防盗报警系统等其它安全技术防范体系联动运行，使用户安全防范能力得到整体的提高。

闭路监控系统能在人无法直接观察的场合，适时、图象、真实地反映被监视控制对象的画面。

闭路监控系统已成为广大用户，在现代化管理中监控的最为有效的观察工具。

在控制中心，只要一个工作人员的操作，就能够观察多个被控区域，以及远距离区域的监控功能。

视频监控系统的发展大致经历了三个阶段:1)模拟监控在九十年代初以前，主要是以模拟设备为主的闭路电视监控系统,一般采用磁带式存储，占用物理空间大，存储量有限。

2)数字监控九十年代中期，随着计算机处理能力的提高和视频技术的发展，人们利用计算机的高速数据处理能力进行视频的采集和处理，利用显示器的高分辨率实现图像的多画面显示，从而大大提高了图像质量，这种基于P C机的多媒体主控台系统称为第二代数字化本地视频监控系统。

它具有数据式存储，占用空间小，宜长时间存储，存储量大，传输衰减小，扩展性，兼容性强，共亨性好等特点。

3)智能监控二千年以后，随着网络带宽、计算机处理能力和存储容量的快速提高，以及各种实用视频处理技术的出现，视频监控步入了全数字化的网络时代，并且具有一定的智能识别功能，如面部人脸识别车牌识别与传统的模拟监控相比，数字监控具有许多优点第一，便于计算机处理。

由于对视频图像进行了数字化，所以可以充分利用计算机的快速处理能力，对其进行压缩、分析、存储和显示。

通过视频分析，可以及时发现异常情况并进行联动报警，从而实现无人值守。

第二，适合远距离传输。

数字信息抗干扰能力强，不易受传输线路信号衰减的影响，而且能够进行加密传输，因而可以在数千公里之外实时监控现场。

特别是在现场环境恶劣或不便于直接深入现场的情况下，数字视频监控能达到亲临现场的效果。

安防监控系统培训讲义一、安防监控系统的概述安防监控系统是一种利用技术手段来实现安全防范和监控的系统。

它通过安装摄像头、传感器、录像机等设备，对特定区域进行实时监控和记录，以保障人员和财产的安全。

安防监控系统在现代社会中应用广泛，无论是公共场所，如商场、银行、车站、机场等，还是私人场所，如住宅小区、工厂、仓库等，都能看到它的身影。

二、安防监控系统的组成部分（一）前端设备1、摄像头摄像头是安防监控系统的核心设备之一，负责采集图像和视频信息。

常见的摄像头类型有枪式摄像机、半球摄像机、球型摄像机等，它们具有不同的特点和适用场景。

2、镜头镜头的作用是调整摄像头的视角和焦距，以获得清晰、准确的图像。

3、防护罩用于保护摄像头免受外界环境的影响，如灰尘、雨水、阳光等。

（二）传输设备1、线缆包括同轴电缆、双绞线、光纤等，用于传输视频信号和控制信号。

2、交换机、路由器用于构建网络，实现数据的传输和交换。

（三）控制设备1、控制键盘用于对摄像头的方向、焦距等进行远程控制。

2、控制软件安装在电脑上，实现对整个监控系统的集中管理和控制。

（四）存储设备1、硬盘录像机（DVR）用于存储摄像头采集的视频数据。

2、网络录像机（NVR）适用于网络监控系统，具有更高的存储容量和更先进的存储管理功能。

（五）显示设备1、监视器专门用于显示监控画面的设备。

2、电脑显示器通过连接监控系统，在电脑上显示监控图像。

三、安防监控系统的工作原理前端摄像头采集到的图像和视频信息，通过传输设备传输到控制设备和存储设备。

控制设备对这些信息进行处理和控制，用户可以通过控制设备和显示设备查看实时监控画面或回放存储的视频。

四、安防监控系统的安装要点（一）选址摄像头的安装位置应根据监控需求进行选择，要确保能够覆盖到需要监控的区域，同时避免盲区。

（二）角度调整摄像头的安装角度要合理，以获得最佳的监控效果。

（三）线缆铺设线缆要铺设整齐、牢固，避免受到外界干扰和损坏。

（四）设备防护安装在室外的设备要做好防水、防尘、防雷等防护措施。

2023安防监控系统培训基础入门课件contents •安防监控系统基础知识•安防监控系统硬件设备•安防监控系统软件应用•安防监控系统设计与部署•安防监控系统维护与保养•安防监控系统应用案例分析目录01安防监控系统基础知识安防监控系统是指利用视频、音频或其他传感技术，对设防区域的现场进行实时监控、录像和报警处理的综合性安防系统。

定义一般由前端设备、传输设备、主控设备和终端设备四部分组成。

组成安防监控系统的定义与组成分类根据应用场景和功能，安防监控系统可分为家庭监控系统、商用监控系统、工业监控系统和智能监控系统等。

特点实时性、隐蔽性、录像存储、远程访问及报警联动等。

安防监控系统的分类与特点安防监控系统的发展趋势利用人工智能技术实现智能识别、智能分析等功能，提高监控效率和准确性。

智能化网络化集成化高清化基于互联网技术实现远程监控和远程存储，提高监控范围和灵活性。

将多种安防系统进行集成，实现多层次、全方位的安防监控。

提高图像质量，实现更清晰、更逼真的监控效果。

02安防监控系统硬件设备1摄像头23基于CMOS或CCD传感器，输出模拟信号，捕捉图像信息。

模拟摄像头具备数字信号处理功能，通过网络传输图像数据，可进行远程监控。

网络摄像头集成AI算法，实现目标检测、跟踪、识别等功能，提升监控智能化水平。

智能摄像头主流为TFT-LCD，可实现高清晰度显示，价格相对较低。

监视器液晶显示屏自发光显示技术，色彩更自然，但价格较高。

等离子显示屏自发光的有机材料，色彩鲜艳且功耗低，适合移动设备使用。

OLED显示屏网络传输基于IP网络，传输距离远，适用于大规模监控系统。

同轴电缆传输距离较近，适用于高清视频传输。

光纤传输传输带宽大、稳定性高、抗干扰能力强，适用于长距离视频传输。

传输设备存储设备DVR（数字硬盘录像机）将视频数据存储在本地硬盘上，适用于小规模监控系统。

NVR（网络视频录像机）将视频数据存储在远程服务器上，可通过网络访问，适用于大规模监控系统。
