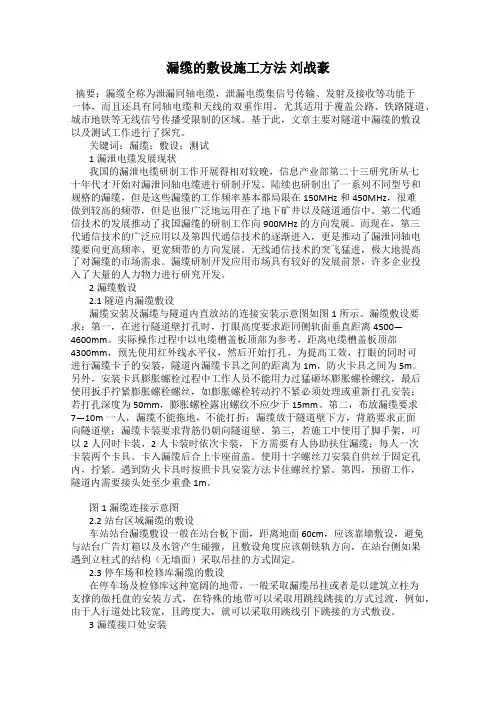

漏缆的敷设施工方法刘战豪摘要：漏缆全称为泄漏同轴电缆，泄漏电缆集信号传输、发射及接收等功能于一体，而且还具有同轴电缆和天线的双重作用，尤其适用于覆盖公路、铁路隧道、城市地铁等无线信号传播受限制的区域。
基于此，文章主要对隧道中漏缆的敷设以及测试工作进行了探究。
关键词：漏缆；敷设；测试1漏泄电缆发展现状我国的漏泄电缆研制工作开展得相对较晚，信息产业部第二十三研究所从七十年代才开始对漏泄同轴电缆进行研制开发。
陆续也研制出了一系列不同型号和规格的漏缆，但是这些漏缆的工作频率基本都局限在150MHz和450MHz，很难做到较高的频带，但是也很广泛地运用在了地下矿井以及隧道通信中。
第二代通信技术的发展推动了我国漏缆的研制工作向900MHz的方向发展。
而现在，第三代通信技术的广泛应用以及第四代通信技术的逐渐进入，更是推动了漏泄同轴电缆要向更高频率、更宽频带的方向发展。
无线通信技术的突飞猛进，极大地提高了对漏缆的市场需求。
漏缆研制开发应用市场具有较好的发展前景，许多企业投入了大量的人力物力进行研究开发。
2漏缆敷设2.1隧道内漏缆敷设漏缆安装及漏缆与隧道内直放站的连接安装示意图如图1所示。
漏缆敷设要求：第一，在进行隧道壁打孔时，打眼高度要求距同侧轨面垂直距离4500—4600mm。
实际操作过程中以电缆槽盖板顶部为参考，距离电缆槽盖板顶部4300mm，预先使用红外线水平仪，然后开始打孔，为提高工效，打眼的同时可进行漏缆卡子的安装，隧道内漏缆卡具之间的距离为1m，防火卡具之间为5m。
另外，安装卡具膨胀螺栓过程中工作人员不能用力过猛砸坏膨胀螺栓螺纹，最后使用扳手拧紧膨胀螺栓螺丝，如膨胀螺栓转动拧不紧必须处理或重新打孔安装；若打孔深度为50mm，膨胀螺栓露出螺纹不应少于15mm。
第二，布放漏缆要求7—10m一人，漏缆不能拖地，不能打折；漏缆放于隧道壁下方，背筋要求正面向隧道壁；漏缆卡装要求背筋仍朝向隧道壁。
第三，若施工中使用了脚手架，可以2人同时卡装，2人卡装时依次卡装，下方需要有人协助扶住漏缆；每人一次卡装两个卡具。
安德鲁泄漏电缆系统安装作业指导书Andrew Technical Marketingasz.siteservice@安德鲁泄漏电缆、接头安装流程一．泄漏电缆的卡具安德鲁公司为地铁捷运等项目共配备常规、阻燃等多种安装固定夹具。
系统各部件性能：1.钢索吊装夹具和扎带组件型号：（1）加固型钢索吊挂尼龙夹具型号：MWH-1-58-Y（2）不锈钢阻燃扎带型号：250058MWH-1-58-Y 示意图250058 示意图2.地铁类尼龙卡具部件组成说明示意图3.阻燃金属卡具示意图请参见相关指导书。
二．各类卡具的安装方法1.地铁类尼龙卡具的安装A．膨胀螺栓的安装方法步骤1. 使用6mm 钻头在墙体上垂直钻孔，孔深为40 - 45mm。
步骤2. 吹出孔内灰尘。
步骤3. 装入膨胀螺栓（锚栓）与墙面平齐。
B．尼龙卡具及组件的安装方法步骤1. 按照尺寸打孔，并装入尼龙膨胀锚栓，放上尼龙支座；步骤2. 将螺钉穿入漏缆卡环及尼龙支座，旋入膨胀螺栓并紧固直至各部件密贴。
2.使用钢索吊装夹具及扎带三． 泄漏电缆的布放安裝RCT 漏缆须由最少四名工作人员负责。
四名工作人员之工作岗位如图所示。
注意点：1.泄漏电缆外部护套有一根筋，此筋在安装时必须面向墙壁。
2.漏缆在铺设时，必须注意不能弯折，如发现外护套在弯曲处有不平滑凸起或凹陷，则表示外导体被损坏。
（外导体内表面为信号传输层，如有形变不仅会增加衰耗，而且一旦变形处位于辐射开口处，则该处的信号泄露频段等都会发生相应变化。
） 3.隧道内铺设漏缆，且漏缆必须转弯时，需注意弯曲度不得超过弯曲半径。
（弯曲半径参看使用漏缆的性能参数。
）因墙身转角关系而需要弯曲RCT7漏缆，弯曲半径不得小于508mm 。
如图所示；墙身转角固定方案因水管需绕行固定方案工作人员RCT7 漏缆 RCT7漏缆电缆卡具墙身RCT7漏缆电缆卡具四．漏缆的固定电缆放入电缆卡具中，并卡上电缆卡具。
注意电缆固定的方向，定位筋须向着墙体（即安放于卡具凹槽内）。
互联网+应用nternet Application铁路公网无线信号覆盖中的漏缆应用□张涛朔黄铁路发展有限责任公司【摘要】中国是一个经济发展迅速、人口密度高的发展中国家提高效率和节省时间已成为经济发展的重要因素。
为了更好地满足社 会需求，泄漏同轴电缆的出现确实提高了网络服务质量，也成为现在网络领域的重要交通通道。
迄今为止，国家铁路在技术水平、线 路全长、运行速度、建设规模和一体化能力方面是世界上最高的。
到2015年，国家铁路发展目标是将网络信号覆盖全国90 %以上 的铁路。
【关键词】铁路公网信号覆盖漏缆应用一、公网覆盖现状采用泄漏同轴电缆，提高信号覆盖的均匀性，频率的使用范围更广，有效解决了场强的稳定性和均匀性。
由于多年的经验和技术研发，同轴泄漏电缆具有出色的信号传输特性，最大传输距离可达600米，信号衰减较小，大大提高了无线信号的一致性和稳定性。
因此，漏泄同轴电缆在现代生活中被广泛使用，特别是在山区、隧道。
由于漏泄同轴电缆的人力消耗和复杂维护，依然要搭配传统的铁塔天线在隧道外使用。
对信号不良的隧道相关无线电缆覆盖技术进行了研究和征服。
在信号的覆盖领域，漏泄同轴电缆还被用作髙速路隧道，使部分无线覆盖的隧道可以正常进行通信，即使汽车急速通过，也能保证信号传输的连续性和信号强度的均匀性，而且能有效解决无线信号场强问题，同时，施工技术的逐步提髙也提髙了视觉审美效果。
由于现代交通工具时速速度快，需要一种新的规划理念，不但要满足网络覆盖的要求，更要让网络信号提髙质量。
目前，铁路网覆盖面存在以下几个问题：1)铁路困难地段无覆盖。
许多髙速铁路段采用了其他区的覆盖模式，满足了部分隧道的要求，但对于稍长的隧道段，将形成一个盲目的覆盖区。
2) 对于特殊的移动环境，没有有针对性的设计，而是采用了与普通场景一样的规划方法。
导致信号质量问题，严重影响设备的正常使用。
3)依旧遵循低速轨道规划。
如果拷贝低速铁路覆盖系统，轨道速度提髙后区间联控和信号服务质量肯定会下降。
隧道信号覆盖解决方案及分析京信山西办梁永红1 概述移动通信网络建设的目标就是实现无缝覆盖，以保证随时随地通信。
保障重要的公路、铁路全线移动通信信号覆盖是塑造运营商网络品牌、提高运营商竞争力的一个重要环节。
目前大多数隧道都是覆盖盲区，因此需要制定专门的隧道信号覆盖解决方案。
隧道信号覆盖根据隧道功用可以分为：公路隧道信号覆盖、铁路隧道信号覆盖、地铁隧道信号覆盖等，根据隧道结构特点可以分为：直隧道、多弯道隧道、短隧道、长隧道、单线隧道、复线隧道等。
各种环境又有其各自特点，针对各种应用环境需要提供不同的解决方案。
隧道信号覆盖常用的解决方案包括：同轴分布式天馈系统隧道信号覆盖解决方案、泄漏电缆系统隧道信号覆盖解决方案、光纤分布式天馈系统解决方案等。
对具体的隧道，需要根据其长度、宽度、结构、功用、入口处信号电平等因素进行综合考虑，提出合理的建设方案。
因此，本人就此问题进行讨论。
2 各种隧道的特点2.1 公路隧道的特点公路隧道一般来说比较宽敞，隧道中的覆盖状况在有车通过和没车通过时差别不大。
隧道弯曲度较小、高度较高。
2.2 铁路隧道的特点铁路隧道一般来说要狭窄一些，特别是当火车通过时，四周所剩余的空间很小，而且火车通过时对信号的传播影响也较大。
此外，铁路隧道的弯曲度小、高度低。
地铁隧道和铁路隧道情况基本接近，仅在隧道长度上有较大差别。
3 隧道内无线电波传播特点室内无线链路衰耗主要由路径衰耗中值与阴影衰落决定。
隧道内环境封闭，外部信号很难进入，采取内部覆盖时，对外界电磁环境影响也很小。
隧道可以认为是一个管道，信号传播是直射与墙壁反射的结果，直射为主要分量。
ITU-R建议P.1238提出室内适用的传播模型，这个公式为：L path=20lgf+30lgd+Lf(n)-28dB其中：f代表频率（MHz）；d代表移动台和发射天线间距离（m）；Lf代表楼层穿透损耗因子（dB）；n代表移动台与天线间的楼层数。
在隧道信号覆盖情况中，Lf(n)可以不做考虑。
泄漏电缆工作原理泄漏电缆是一种用于检测和定位电力电缆中的绝缘故障的设备。
它通过探测电缆绝缘材料中的泄漏电流来确定故障点的位置。
本文将详细解释与泄漏电缆工作原理相关的基本原理。
1. 泄漏电流泄漏电流是指在绝缘材料中由于存在缺陷或损坏而发生的小型电流。
当绝缘材料受到外部因素（如湿度、温度变化、机械应力等）影响时，绝缘材料中可能会出现微小的裂纹、孔洞或污染物，导致泄漏电流的发生。
2. 绝缘故障绝缘故障是指在电力系统中，由于绝缘材料受到损坏或破坏而导致的不良情况。
绝缘故障可能会导致电流泄漏，甚至引发短路或火灾等严重后果。
3. 泄漏电缆工作原理泄漏电缆通过检测和定位绝缘材料中的泄漏电流来确定电缆中的绝缘故障点。
它主要由以下几个部分组成：3.1 泄漏电流传感器泄漏电流传感器是用于探测电缆绝缘材料中的泄漏电流的装置。
它通常由一对金属电极构成，这对电极被安装在电缆的两端，并与地线相连。
当泄漏电流通过绝缘材料时，它会引起传感器中的微弱信号变化。
3.2 信号处理单元信号处理单元用于接收和处理来自泄漏电流传感器的信号。
它可以放大、滤波和数字化信号，以便进一步分析和处理。
3.3 数据分析和显示系统数据分析和显示系统用于对处理后的信号进行分析和显示。
它可以通过算法来确定故障点的位置，并将结果以可视化方式呈现给操作人员。
4. 工作原理详解当绝缘材料中存在泄漏电流时，该泄漏电流会通过传感器产生微弱的信号变化。
这个微弱信号经过放大、滤波和数字化处理后，被送入数据分析和显示系统。
数据分析和显示系统会对处理后的信号进行分析，以确定故障点的位置。
它通过比较信号的幅值、相位差和时间延迟等参数来判断故障点的距离和方向。
在分析过程中，系统会考虑电缆的长度、绝缘材料的特性以及传感器之间的距离等因素。
通过与已知故障位置进行对比，系统可以准确地定位电缆中的绝缘故障点。
5. 优势和应用泄漏电缆作为一种检测电力电缆绝缘故障的设备，在以下方面具有优势：•高精度：泄漏电缆可以准确地定位绝缘故障点，提高了故障排查的效率。
电力电缆的敷设、安装及试验电力电缆同架空线路一样，也是输送和分配电能的。
一般来讲，由于受安全方面，市容市貌及环境位置限制等特殊情况的约束，要采用电力电缆进行输送电能。
下面就电力电缆（本文以10kV电缆为例，下同）在敷设、安装、试验几个方面加以说明。
1电力电缆的敷设准备工作：检查所敷设电缆是否符合规格要求，检查电缆心线是否进水受潮，是否有机械损伤，检查所需的各种材料、工器具是否合格、齐全。
各项工作准备就绪，将电力电缆运输到工作现场。
直埋式电缆的敷设施工：根据设计图纸和现场情况决定电力电缆走向，丈量电缆路径长度。
根据路径长度来截电力电缆，一般要留有1~2m的裕度；然后进行划线，用白石灰在地面上标明电缆沟的位置和开挖宽度，其宽度要根据人体宽度和电缆数量确定，一般开挖宽度为0.5~0.6m，深度0.8m。
挖沟时应垂直开挖，挖出来的泥土分别堆放在沟的两旁，便于回填。
电缆沟验收合格后，在沟的底部铺上100mm厚的沙层，以保护电缆。
然后采用机械引力或人力进行电缆敷设，放入沟内，检查合格后，电缆周围再覆以100mm的软土或沙层，盖上保护盖板，最后将沟两边的泥土回填至沟内，敷设电缆结束。
若事前已预挖好电缆沟，可直接将电缆放入电缆沟的电缆支架上，可省去挖沟一项。
2电力电缆的安装根据固定电缆支架至电气连接头的长度，割去塑料护套。
距剖塑口30mm处锯钢甲，并用塑料带将钢甲扎紧。
距钢甲10mm处剖去内护套，用喷灯烘热防腐层，并用砂布清理防腐层。
套进聚氯乙烯手套，用热缩管将手套下口封住，在手套指口向上留20mm屏蔽层，并将半导电布层松开。
用自粘橡胶带在管口上离半导电层5mm处包一应力锥，在应力锥上包两层橡胶带，同时将手指口封住。
做好相序标记，分别在三相心线上套上黄、绿、红相色热缩塑料管。
在户外电缆的线心端部套上防雨罩，用自粘性橡胶带加以固定。
户内电缆可省去此项。
根据线鼻子深度加5mm剥去线心绝缘，套上线鼻子，用空气压线钳压接好。
安全注意事项切勿在雷雨闪电期间安装施工；切勿将主控器直接安装于潮湿场所；在安装使用本产品之前，对工作人员应预先作好安全教育，技术培训；本产品在通电工作状态内部有交流220V高电，非专业人员绝不允许在通电状态打开主机；必须确认主机交流220V电源切断的状态下才可以更换保险丝；本产品主机电缆输出端有高频大功率信号输出，输入端为高灵敏接收电路接口，只有当确认两根电缆可靠连接后，才可以开启主机电源；本产品一旦出现异常情况，应先切断电源，再作检查分析，防止故障扩大，按规定保修。
目录一、用途二、特点三、技术性能四、系统概述1、构成2、框图3、工作原理五、安装说明1、主机的安装2、电缆埋设六、调试说明1、检查系统a、电缆检查b、主机检查2、系统调试、步行测试七、注意事项八、电缆接头的制作1、电缆插头的制作2、电缆接头防护层制作1.3--NO1.2--NC TRX-100Ⅱ型泄漏电缆入侵探测器一、 用途TRX-100Ⅱ型泄漏电缆入侵探测器是一种室外周界入侵探测设备。
它主要适用于银行、金库、高级住宅、监狱、仓库、博物馆、电站（包括核电站）、军事目标等重要建筑物外围地表浅埋式入侵探测器。
亦可用在野外地形较为复杂的地方（如高低不平的山区及周界转角等），以达到有效安全防范的目的。
二、 特点可全天候工作，探测电缆埋入地表安装隐蔽，可按周界形状轮廓敷设。
对防范区内的绿化植物不需去除。
三、 技术性能工作电压：交流220V 输出形式：继电器触点，开路报警，引线方式见下图：警戒长度：100米 泄漏电缆安置间距：1.5米 泄漏电缆安置深度：3～7厘米 报警方式：触 点 消耗功率：不大于15VA （不加恒温器环境下） 环境温度：电缆: -40℃～+60℃主机:-10℃～+40℃（不加恒温器）-40℃～+40℃（加恒温器） 重量：主机：5Kg电缆：20Kg 尺寸：主机：280×220×100mm 电缆：Ø10.5mm产品出厂前已在1、2端上引出导线。
关于高铁漏缆安装工程设计的几点建议－接地，避雷器及直流阻断器•泄漏电缆的接地在高速铁路的应用环境中，针对不同的泄漏电缆应用场景，除了馈线接地的要求外，泄漏电缆的接地设计主要概括在以下方面：1.泄漏电缆与设备经跳线或馈线相接在泄漏电缆与设备（包括基站或直放站）经跳线或馈线相接的情况下，考虑到在系统维护或故障排查时，泄漏电缆与跳线或馈线的连接有可能被人为断开，此时如果在泄漏电缆侧没有接地，则泄漏电缆有可能带有较高的感应电压，从而威胁到相关人员的安全。
因此，我们建议在泄漏电缆侧接地。
如果泄漏电缆的两端都与设备（包括基站或直放站）经跳线或馈线相接，则泄漏电缆两端都需要接地，以保证人员安全。
2.泄漏电缆经跳线或馈线连接到天线或其它泄漏电缆在泄漏电缆经跳线或馈线连接天线或另一段泄漏电缆时，不考虑在泄漏电缆上的额外接地。
•避雷器的设计考虑避雷器的设计主要是为了避免雷击对人员以及设备的威胁，因此，我们建议在所有的隧道口加装避雷器，避雷器与泄漏电缆直接相联，避雷器接地端选择就近接地。
•直流阻断器的设计在采用泄漏电缆的隧道无线分布系统中，直流阻断器主要应用于泄漏电缆上。
直流阻断器顾名思义是一种隔直流器件，从结构上来讲可以看作是一种耐高压的电容器。
其工作原理是阻断直流通路，同时不影响高频无线信号的传输。
从结构上说，直流阻断器主要有三种：一种是内导体阻断，而外导体连通；第二种为外导体阻断，内导体连通；第三种是内外导体同时阻断。
在地铁以及高速铁路的隧道漏缆覆盖系统中，由于泄漏电缆距离高压动力接触网的距离较近，泄漏电缆的内外导体上都会存在一定强度的感应电压，而且感应电压的大小与泄漏电缆的长度与高压动力网电流成正比。
一般来讲，内导体的感应电压主要对主设备的安全造成威胁，同时，外导体上的感应电压会对维护人员的人身安全造成威胁。
在工程上，一般采取外导体接地来降低这种人身风险, 同时，对于泄漏电缆加装内外导体的直流阻断器，以进一步保证主设备及人员的安全。
安弗施公司泄漏电缆安装介绍2008年12月18号2008年12月18号会议议程¾泄漏电缆装运及安装准备¾泄漏电缆安装要点¾卡具安装¾接头制作¾防水处理¾其它器件安装¾Q&A2RFS漏缆安装指导手册3安装准备泄漏电缆装运及安装准备4泄漏电缆结构四部分组成：外护套外导体泡沫内导体5包装6要点78安装要点泄漏电缆安装要点9安装要点弯曲电缆不能小于规定的弯曲半径10电缆方向11车辆安装或移动脚手架安装12车辆安装或移动脚手架安装13车辆安装或移动脚手架安装1415卡具安装16要点：卡具安装在侧墙时，请注意卡具的方向性17要点：卡具安装在侧墙时，请注意卡具的方向性181920接头制作接头制作21用锯把漏缆锯断要点：锯时请保持抛弃一段在下方，并保证切面平整将表面清理干净，将内导体和外导体的表面平整去刺;整理好后，量出大约19mm(+/-1mm)的外护套要点：先用锉刀或斜口钳将内导体铜管做好倒角，然后用毛刷或牙刷将内导体铜管内的铜屑清理干净，最后务必用毛刷将切面处的铜屑清楚干净22将外护套剥开要点：剥外护套时不能伤到外导体，如果发现已伤及外导体，务必重新做接头将外导体表面打磨平整，然后将热缩套管放进漏缆里要点：请不要忘记将突出的指示开槽位置的筋切除23将泄漏电缆插进接头里清洁电缆外护套表面，再用热风枪或喷枪把接头加热24平均地把热缩套管加热要点：先使热缩管的一端固定在接头的起始端，再缓慢向漏缆侧加热，以保证中间不能有气泡，最终使整个热缩管牢固定固定在接头和漏缆上，不可过度加热热缩管，以热缩管受热后流油为止。
25完成漏缆接头注：若漏缆接头安装好后不是马上和跳线相连，务必密封好整个接头。
若漏缆接头安装好后立刻连接到跳线，则需使用防水胶带做进一步防水处理。
