医疗建筑设计ppt课件

病房楼人性化设计
03
无障碍设计
04
Titel
精选PPT课件
11
日本德岛红十字医院
精选PPT课件
病房楼的各层由2个护理单元组成，为了缩短动线，获得良好的视野，将医护单元设在中央，呈十字型的平面布置。
同时为了医护人员更直接地服务，采用走廊就是看护据点的开放型的医护工作站。
12
病房楼人性化设计：
• “这条轴线，显然是室内中庭街，实际上是城市空间的渗透。这是从整体上的渗透，使每一层都能和城市有视线的联系……这条轴线让参观者一眼就能明白医院是如何分配功能的，这种功能的清晰性对于医务人员来说也很重要。”
精选PPT课件
4
• “这种街的空间方便了各种服务的定位方向，并很好地分配到各楼层。同时，通过大玻璃，它给原本很密集的内部空间带来了自然光线。 • 这条街穿过整个医院，从一个部分到另一个部分，它就成为一个街区的结构组成部分。”
流线上尽端式布局可以使门诊部各主要科室自成一区，保证相互之间的独立，防止交叉感染。
然而，由于各科室数目众多，大小不等，对面积的要求也不一样，平面设计中既要使各尽端自成一区，又要适合分配大小科室的灵活性。
设计中可以采用一个交通枢纽或通道联系尽端的方法。这样平面具有发展、生长的可能性。
精选PPT课件
• 盲端原则——通俗的说法就是末端原则，意味着非通过、独立性。
• 各科室适当位置的布局是组织好人流的基础，为了防止病人在各医疗科室间的穿行，减少彼此之间的交叉感染机会，可将各个科室布置成尽端形式。
7
地下空间的利用：
同时亦可将部分医技科室放在地下层，将影像室等必须放在首层的部门转移到地下，这样即可以缓解首层面积的紧张，又可以减少放射污染。

综合医院建筑设计2013

16
后勤保障、行政管理
后勤保障或称医疗辅助部门
行政管理
院内生活
17
功能结构
医院各部门之间的功能关系大型综合医院，组成复杂，科室众多。为了方便明了起见，用以下的图来表示：
18
功能结构分析（细化）
19
功能结构分析（简化）
20
五、门诊部建筑设计
门诊是医院的重要组成部分，是医院的前沿窗口。门诊的类型、特点和任务：一、门诊病人类型二、门诊部的任务和特点三、门诊就诊程序四、日门诊量的确定
21
门诊部建筑设计
门诊部
各科诊室诊断与治疗公用部分
门
内科、外科、妇产科、儿科、中医科、五官科、保健科、急诊科等
药房、检验科、理疗科等
门厅、候诊、挂号、取药收费处、厕所、楼梯等
诊部的组成
22
门诊部建筑设计
门诊部功能流线分析
23
门诊部建筑设计
门诊流线设计要点（一）医院门诊的三级分流模式（二）门诊人次流线平均距离最短原则（三）房间安排与门诊流程协调一致（四）流线设计的高“明度”、低“密
41
住院部建筑设计
床位布置及床周空间2-3床病室开间≥3.3m，净深应 ≥4.5m-6.0m ，4-6床病室净宽应≥6.0m
42
住院部建筑设计
护理单元的形态类型
1、中廊式单元
实例：攀枝花中心医院二住院楼
43
住院部建筑设计
2、复廊式单元
实例：华西附二院宋庆龄医院
44
住院部建筑设计
3、环廊式单元
城
交
环
市
通
境
要
要
要

综合医院设计讲解PPT医学课件

功能分区（1）
功能分区是将医院构成性质相近的建筑成组配置，并依据整体功能关系形成医院有机整体。一般分为以下各区：
1.医疗区一即门诊、医技、住院所形成的医院主体，应布置在相对平坦，日照、景观条件较好的部位，同时也要兼顾工程地质等方面的条件。
2、感染医疗区——主要是传染病房、放射性同位素治疗用房等，应布置在医疗区和职工生活区的下风向，并有一定的距离
建筑组成及要求：
1.公共部分：大堂：挂号室：门诊办公室：公共卫生间：收费处：住院药房：储物间：男女更衣室：
1X 390m²/间 1X45m²/间 9X22m²/间 10X2.2m²/间 1X52m²/间 1X45m²/间 1X24m²/间 2X18m²/间
建筑材料及要求：
医院走廊地板：走廊地面可采用防滑材料，如塑胶地板、防滑地砖等医院走廊墙面：装饰效果比较好的，又能起到清洁防护作用的材料，如安全消毒板。医院手术室地板：橡胶地板医院手术室墙面：安全消毒板医院扶手：医疗专用防撞型扶手医院天花：矿棉板吊顶，内衬钢龙骨候诊室椅子：休闲椅,一般用于公共建筑内部空间的椅子都属于此类。医院门诊室门：防辐射铅门医院玻璃：医疗专用玻璃
2500m²
医院绿地
大堂休息区
CT检查室
医梯
手术室手术室
医院药房
护士站
门诊室
候诊室
走廊
单间病房
私人病房具有独立卫生间
为改善病人治疗环境，扩大了病房单元面积，设置了病房独立卫生间。
私人病房
病房内的环境设计直接影响到患者的心理和生理。对患者悉心护理的基础是尽量掌握患者的需要与愿望，一切以病人为主，强调使用者需求的人性化的医院室内环境设计，成为令社会关注的重要研究课题。随着对医院环境功能价值的重新认识，病房设计的观念也在更新，一切以病人为核心，创造良好的、无障碍的室内环境，满足病人生理，心理和社会的需求，宜家成为新的病房环境设计理念。

医院建筑设计PPT48页

• 急救中心的规划布点——应考虑交通方便，位置适中，起城市服务半径（国内学者）认为4~6km较为理想，郊野以 15分钟内救护车或直升机能到达为原则。日本东京急救反应时间平均为4分40秒，大阪为5分30秒，法国巴黎15分钟，北京急救中心16分钟。（国际上用以衡量急救水平的重要标志）
急诊部建筑设计
• 生活服务主要是住院医生宿舍、职工宿舍、职工家属
住宅、托幼设施、商店、俱乐部或职工之家等。
• 医院各部门之间的功能关系：大型综合医院，
组成复杂，科室众多，相互间的功能关系及其密切程度各不相同，一般很难全面掌握。为了方便明了起见，用下面的图来表示：
绿地配置
绿色环境不仅有滞尘、降温、保湿、净化空气、涵养水土的作用，而且还可调整和改善人的机体功能。据测定，在绿色环境中，人的体表温度可降低１～２.２℃，脉搏平均减缓４～８次／分。
门诊部建筑设计
门诊部建筑设计
儿科候诊
6.口腔科
急诊部建筑设计
• 急救医疗服务体系(Emergency medical service system.EMSS)是当前世界一种行之有效的急诊医疗服务系统。这种系统包括院前急救护送、院内急救、院内监护三个部分。院前急救主要由急救中心负责；院内部分则由医院的急诊科负责。目前，我国的急救中心大体分为两种类型：一种为独立型，一种为附设型。不少大医院的急诊科一般都是急救网中的急救分中心，承担一个片区的急救任务。
小于1.1米。
手术部设计
手术部设计
平面位置
在总平面配置上手术部应在医疗区的上风侧，远离可能产生尘土、噪声、烟雾的院内或院外设施。
可设于住院楼内或者医技楼内
在楼层中的位置
低层裙房（包括地下层和一层）或者多层建筑的顶层

《医院建筑设计》课件

空间布局：合理规划，保证医疗流程的顺畅
色彩搭配：采用柔和、温馨的色彩，营造舒适、放松的氛围
照明设计：采用自然光和人工光相结合的方式，保证光线充足、柔和
隔音处理：采用隔音材料和隔音设计，保证医疗环境的安静和私密性
医院建筑设计的案例分析
国内医院建筑设计案例
北京协和医院：古典与现代相结合，注重功能性和舒适性上海瑞金医院：注重环保和节能，采用绿色建筑技术广州中山大学附属第一医院：注重人性化设计，提供良好的就医环境成都华西医院：注重地域特色和文化传承，融入四川地域文化元素
概念设计：提出设计方案，包括建筑风格、布局、功能分区等
需求分析：了解医院功能需求、规模、地理位置等
施工图设计：绘制施工图纸，包括建筑、结构、给排水、电气等
施工阶段：按照设计方案进行施工，确保工程质量和进
度
竣工验收：对完工的建筑进行验收，确保符合设计要求
和使用要求
医院建筑设计的要点
医疗功能流线设计
国际医院建筑设计案例
案例名称：梅奥诊所
设计特点：注重患者体验，提供舒适的医疗环境
案例名称：约翰霍普金斯医院
设计特点：注重医疗效率，采用先进的医疗技术和设备
案例名称：新加坡国立大学医院
设计特点：注重环保和可持续性，采用绿色建筑技术和材料
优秀医院建筑设计的评价标准
功能性：满足医疗功能需求，如门诊、病房、手术室等
舒适性：提供良好的室内环境，如采光、通风、温度等
安全性：确保建筑结构的稳定性，如抗震、防火等
美观性：具有独特的建筑风格和艺术价值，如造型、色彩、材质等
环保性：采用环保材料和节能技术，如太阳能、雨水收集等
智能化：运用现代科技手段，如智能监控、智能导航等

医院规划与建筑设计PPT课件

1、医疗区主体建筑规模：按《综合医院建设标准(2008)》执行 (1)、综合医院建设用地指标 (2)、建筑面积指标： (3)、科研和教学设施的建设用地及建设标准。
2、医疗建筑所需的配套规模： (1)、停
（一）《综合医院设计规范》对总平面设计规定：
一些大型、特殊医疗设施如加速器、钴60、氧舱、核磁共振、同位素等，采取一定措施后也大都可以设于医技楼地下层或底层，营养厨房也可附设于住院部顶层或半地划
（四）医院的建筑环境及绿化配置：
2、要强调集中、紧凑，避免零乱、松散的建筑环境利用基地的某些突出部位，布置传染、太平间等间距要求
扩建必须使新老建筑形成统一协调的有机整体。要充分利用原有房屋设施，减少拆迁。尽划
（五）医院建筑的新老应变及改扩建： 3、医院的应变策略与原则
（2）医院的应变能力及改扩建方式：
平面延伸：①接长 ②加宽 ③添栋
竖向加层填平补缺取代换位
应挤占医院用地，划
（四）医院的建筑环境及绿化配置：
3、医院建筑的间距要求：
住院楼因病人平均住院期一般在15日左右，有的更长，一般应以日照间距确定其与相邻建筑的距离。
医技楼内放射要遮光，检验防直射光，手术靠无影灯，且大都需要空调，平面多采取板块式布置，除与住院楼相邻一面应考虑病房
（一）《综合医院设计规范》对总平面设计规定：
7、应有完整的绿化规划； 8、对废弃物的处理，应作出妥善的安排，并应符合有关环境保护法令、法规的规定。提倡城市或地区集中处理，减少对环境的污染。 9、医院出入口不应少于二处，人员出入口不应兼作尸体和废弃物出口。 10、在门诊部、急诊部、住院部等入口附近应设足够的车辆停放场地。 11、太平间、病理解剖室、焚烧炉应设于医院隐蔽处，焚烧炉应设于医院的下风向，并应与主体建筑有适当隔离。尸体运送路线应避免与出入院路线交叉。

医院建筑设计(PPT252页)

入口
3.2.2外部出入口及洁污流线组织 1.外部出入口
出入口设置的原则是洁污分区的前提下便于管理 a，主要出入口：供门诊、急诊病人，出入院、探视、工作人员出入的主要出入口，位置明显，一般设于城市主干道上
b，供应出入口：供食物、药物、燃料出入的货运出入口，一般布置在次干道上，如与主要出入口位于一侧的，条件许可的情况下应拉开距离
20世纪下半叶，科学统计表明，心理、社会因素与人类的健康和疾病有极大的关联，所以，生物、心理、社会的整体医学模式得到发展，同时，一系列新兴边缘学科和医疗技术的出现，促成了专业分科更细、更多学科更具综合性、医疗技术设备更加先进的现代医院或者医疗城的产生，现代医疗模式不仅从生物学角度，而且从心理学、社会学以及建筑、环境、设备等方面为病人创造良好的就医环境。
§2医院的功能结构和建筑形态
2.1医院的组成要素和功能关系
2.1.1组成要素
1.门诊部
医院的前沿和窗口，接待不需住院的非急重病人就诊和治疗。包括：各科门诊（内科、外科、儿科、妇科、产科、五官科、口腔科、皮肤、神经、中医等）、公用部门（挂号、收费、门诊药房、门诊办公、示教等）、医技科室（化验、手术室等）、急诊部
c，污物尸体出口：设于次要干道，远离医疗区与生活区
d，传染病房出入口：床位在25床以上宜单独设置出入口
2.外部流线组织
a，传染与非传染分开，一般传染门诊、病房在总平上独处一隅，常用的诊疗设施也单独设置
b，洁污分开，两种流线不产生交叉干扰，各行其道，单向运作
a）洁衣污衣：注意住院部污物电梯出口要设于主入口的背面一侧，经专用通道送至洗衣房，洁衣由另一条路线从主入口送入
2.医技部
集中设置主要诊断、治疗设施的部门。包括：影像诊断、放射治疗、手术中心、中心检验、功能检查、理疗康复、重症监护单元（ICU）、核医学、人工肾（血液透析）、药剂科、高压氧舱等及相关的教学、研究用房。医技部是医院中发展变化可能性最大、改扩建最多的部分。

综合医院建筑设计PPT

2、复廊式条形单元两条内走廊，病室沿周边布置，辅助用房布置在中间。可以缩短护理距离，提
高效率，但同时增加交通面积。
综合医院建筑设计
四、各部门具体设计——住院部
护理单元的形态类型
3、单复廊式单廊和复廊组合，使绝
大多数房间具有自然采光通风，适合双护理单元的组合，对于单护理单元楼层，可将护士站部分设计成复廊形势布置医辅用房，以提高效率。
3、清洁服务区：包括医生宿舍、职工食堂、幼儿园、营养厨房等，一般位于医疗和生活区之间，便于双向服务，营养厨房应靠近住院部，或直接设在住院部内。
4、污染服务区：包括洗衣、锅炉、冷冻机房、动物饲养、太平间等，应布置在用地的边缘地带，其中锅炉房应靠近厨房和食堂，冷冻机房靠近负荷中心，一般位于住院楼低下层。
综合医院建筑设计
四、各部门具体设计——专科诊室
门诊部专科诊室急诊部
住院部中心手术部中心检验部
综合医院建筑设计
四、各部门具体设计——专科诊室
1、内、外科
内科包括诊室、治疗室、隔离室，外科包括诊室、有菌、无菌换药处置室、手术室等。
综合医院建筑设计
四、各部门具体设计——专科诊室
2、儿科
各部门的功能关系
医院分为医疗、后勤、管理三大部门。医疗部分门诊在前，住院在后，医技介于两者之间，其中药房、检验、功能检查、放射、核医学等应靠近门诊布置，手术、分娩、中心供应等应适当靠近住院部。
综合医院建筑设计
二、医院的功能结构
管理
医疗
后勤
综合医院建筑设计
三、医院建筑的总体规划与设计
综合医院建筑概述医院的功能结构医院建筑的总体规划与设计各部门具体设计医院建筑形象塑造
综合医院建筑设计

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

前言文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
1
综合医院建筑概述
2
医院的功能结构
3
医院建筑的总体规划与设计
4
各部门具体设计
5
医院建筑形象塑造
综合医院建筑设计
一、综合医院建筑概述文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
1
综合医院建筑概述
式和高底层结合的双向发展式，由高层部分和裙房部分组成，门诊、医技设于裙房中，病房设于高层建筑中，适合与用地紧张的大城市，布局高效紧凑。
5、职工宿舍区：贴邻清洁服务区布置，有单独对外的出入口。
综合医院建筑设计
三、医院建筑的总体规划与设计文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
总平面功能分区
1、医疗区 2、感染医疗区 3、清洁服务区 4、污染服务区 5、职工宿舍区
综合医院建筑设计
三、医院建筑的总体规划与设计文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
3、清洁服务区：包括医生宿舍、职工食堂、幼儿园、营养厨房等，一般位于医疗和生活区之间，便于双向服务，营养厨房应靠近住院部，或直接设在住院部内。
4、污染服务区：包括洗衣、锅炉、冷冻机房、动物饲养、太平间等，应布置在用地的边缘地带，其中锅炉房应靠近厨房和食堂，冷冻机房靠近负荷中心，一般位于住院楼低下层。
2
医院的功能结构
3
医院建筑的总体规划与设计
4
各部门具体设计
5
医院建筑形象塑造
综合医院建筑设计
一、综合医院建筑概述文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
医院建筑的定义
医疗建筑是专业性、综合性较强的公共建筑，一般包括综合医院、疗养院等类型，向人们提供诊断、治疗、休养等系列服务。医院是人类维护身体健康，恢复劳动机能的场所，是人类生存繁衍、与疾病抗争的重要阵地。
选址要求
符合城镇规划和医疗卫生网点的布局要求；基地大小符合不同规模医院的用地标准；节约用地，适当留有发展扩建的余地。
总平面功能分区
1、医疗区：即门诊、医技、住院所形成的主体，应布置在相对平坦，日照、景观条件较好的部位。
2、感染医疗区：主要是传染病房、放射治疗用房等，应布置在医疗区和生活区的下风向，并有一定间距。
医院建筑总体布局
1、分散式即将门诊、医技、住
院按使用性质分别设计为若干栋相对独立的建筑，有良好的采光通风，但各部联系不便，病人诊疗路线过长。
综合医院建筑设计
三、医院建筑的总体规划与设计文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
医院建筑总体布局
2、集中式又分高层或多层的一栋
医院建筑的起源与发展
1、古代宗教医学与经验医学模式——寺庙、教堂、民居型建筑。 2、近代实验医学、机械医学模式——分散式、健康工厂式医院建筑。 3、现代生物医学、整体医学模式——人性化的整体医院建筑。
综合医院建筑设计
一、综合医院建筑概述文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
管理
医疗
后勤
综合医院建筑设计
三、医院建筑的总体规划与设计文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
1
综合医院建筑概述
2
医院的功能结构
3
医院建筑的总体规划与设计
4
各部门具体设计
5
医院建筑形象塑造
综合医院建筑设计
三、医院建筑的总体规划与设计文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
服务和执行高等教育、科研任务的区域性以上的医院。

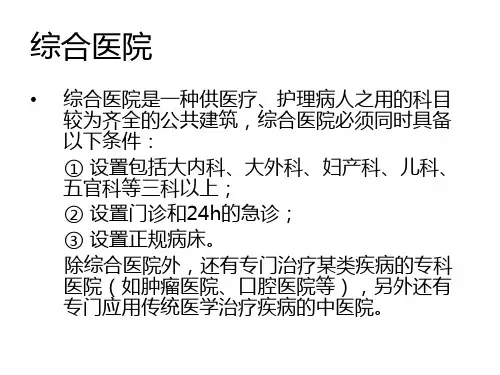

综合医院的条件限定
1、设置包括大内科、大外科、妇产科、儿科、五官科等三科以上。 2、设置门诊和服务24小时的急诊部和住院部。 3、设置正规病床且病床的设置符合规范要求。
综合医院建筑设计
二、医院的功能结构文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
医院建筑的分类
医院按其功能、任务不同划分为一、二、三级: 1、一级医院：（病床数在100张以的基层医院、卫生院。 2、二级医院：（病床数在101张－500张之间）是向多个社区提供综合医疗卫生
服务和承担一定教学、科研任务的地区性医院。 3、三级医院：（病床数在501张以上）是向几个地区提供高水平专科性医疗卫生
各部门的功能关系
医院分为医疗、后勤、管理三大部门。
医疗部分门诊在前，住院在后，医技介于两者之间，其中药房、检验、功能检查、放射、核医学等应靠近门诊布置，手术、分娩、中心供应等应适当靠近住院部。
综合医院建筑设计
二、医院的功能结构文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
1
综合医院建筑概述
2
医院的功能结构
3
医院建筑的总体规划与设计
4
各部门具体设计
5
医院建筑形象塑造
综合医院建筑设计
二、医院的功能结构文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
医院的组成要素
1、门诊部：医院的前沿和窗口，接待不需住院的非急重病人就诊和治疗。 2、医技部：集中设置主要诊断、治疗设施的部门。 3、住院部：由出入院、住院药房和各科病房组成。 4、后勤部：中心供应、营养厨房、中心仓库、洗衣房等医疗辅助部门。 5、行政办公：包括接待、办公、会议、图书馆、研究室等。 6、生活服务：包括宿舍、食堂、商店、俱乐部等。
外部出入口及洁污流线组织
1、外部出入口：主要出入口：供门诊、急诊病人，出入院、探
视、工作人员出入的主要出入口，位置明显，一般设于城市主干道上。
供应出入口：供食物、药物、燃料出入的货运出入口，一般布置在次干道上，如与主要出入口位于一侧的，条件许可的情况下应拉开距离。
污物尸体出口：设于次要干道，远离医疗区与生活区。
传染病房出入口：床位在25床以上宜单独设置出入口。 2、外部流线组织：
传染与非传染分开，一般传染门诊、病房在总平上独处一隅，常用的诊疗设施也单独设置。洁污分开，两种流线不产生交叉干扰，各行其道，单向运作。
主要出入口
次要出入口
综合医院建筑设计
三、医院建筑的总体规划与设计文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系本人改正。
