Performance SpecificationModel MarkingMaximumResistance V max I max I hold I trip P d Time To Trip@25°C@25°C Typ.Current Time R i min R1max (V dc)(A)(A)(A)(W)(A)(Sec)(Ω)(Ω)JSMD1210-005J030.01000.050.150.60.25 1.50 2.80050.000 JSMD1210-005/60J060.01000.050.150.60.25 1.50 2.80050.000 JSMD1210-010J130.01000.100.300.60.500.600.80015.000 JSMD1210-010/60J160.01000.100.300.60.500.600.80015.000 JSMD1210-020J224.01000.200.400.68.00.020.400 5.000 JSMD1210-020/30J230.01000.200.400.68.00.020.400 5.000 JSMD1210-035J3 6.01000.350.750.68.00.200.200 1.300 JSMD1210-035/24J324.01000.350.750.68.00.200.200 1.300 JSMD1210-035/30J330.01000.350.750.68.00.200.200 1.300 JSMD1210-050J513.21000.50 1.000.68.00.100.1800.900 JSMD1210-050/16J516.01000.50 1.000.68.00.100.1800.900 JSMD1210-050/30J530.01000.50 1.000.68.00.100.1800.900 JSMD1210-075J7 6.01000.75 1.500.68.00.100.0700.400 JSMD1210-075/13.2J713.21000.75 1.500.68.00.100.0700.400 JSMD1210-075/24J724.01000.75 1.500.68.00.100.0700.400 JSMD1210-110J88.0100 1.10 2.200.68.00.300.0500.210 JSMD1210-110/12J812.0100 1.10 2.200.68.00.300.0500.210 JSMD1210-110/16J816.0100 1.10 2.200.68.00.300.0500.210 JSMD1210-150J15 6.0100 1.50 3.000.68.00.500.0300.110 JSMD1210-150/12J1512.0100 1.50 3.000.68.00.500.0300.110 JSMD1210-175J17 6.0100 1.75 3.500.88.00.600.0200.080 JSMD1210-200J20 6.0100 2.00 4.000.88.0 1.000.0150.070V max=Maximum operating voltage device can withstand without damage at rated current(Imax).I max=Maximum fault current device can withstand without damage at rated voltage(Vmax).I hold=Hold Current.Maximum current device will not trip in25°C still air.I trip=Trip Current.Minimum current at which the device will always trip in25°C still air.Pd=Power dissipation when device is in the tripped state in25°C still air environment at rated voltage.Ri min/max=Minimum/Maximum device resistance prior to tripping at25°C.R1max=Maximum device resistance is measured one hour post reflow.CAUTION:Operation beyond the specified ratings may result in damage and possible arcing and flame.Environmental SpecificationsTestConditions Resistance change Passive aging +85°C,1000hrs.±5%typical Humidity aging +85°C,85%R.H.,168hours ±5%typical Thermal shock +85°C to -40°C,20times ±33%typical Resistance to solvent MIL-STD-202,Method 215No change VibrationMIL-STD-202,Method 201No changeAmbient operating conditions :-40°C to +85°CMaximum surface temperature of the device in the tripped state is 125°CAgency Approval and Environmental CompliancThermal Derading ChartRecommended Hold Current(A)at Ambient Temperature(°C)Thermal Derating CurveAgency File Number RegulationStandard UL E2174532002/95/EC TUVpendingEN14582Model Ambient Operation Temperature-40°C -20°C 0°C 25°C 40°C 50°C 60°C 70°C 85°C JSMD1210-0050.080.070.060.050.040.040.030.030.02JSMD1210-0100.160.140.120.100.080.070.060.050.03JSMD1210-0200.290.260.220.200.160.140.130.110.08JSMD1210-0350.470.450.400.350.330.280.240.210.18JSMD1210-0500.760.670.580.500.430.400.360.320.28JSMD1210-075 1.000.970.860.750.640.590.540.480.40JSMD1210-110 1.69 1.48 1.29 1.100.880.760.650.570.43JSMD1210-150 2.13 1.92 1.71 1.50 1.26 1.14 1.010.890.71JSMD1210-175 2.54 2.30 2.02 1.75 1.47 1.33 1.18 1.050.86JSMD1210-2002.902.632.312.001.681.521.351.200.98Temperature (°C)80604020-20-40160140120100806040200Derating Curves for JSMD1210SeriesTP 20~40STP 260TL 217t L60~150s200150tsPreheat 60~180s25t 25°C to peakTimeRamp-downCritical Zone TL to TPTsminTsmaxRamp-upAverage Time-Current CurveSoldering Parameters101CurrentInAmperes0.12.00A0.011.00A 0.11.10A 1.50A0.10A0.12A 0.20A 0.25A0.35A 10.50A 0.75A100.05A 100Average Time CurrentCurvesT i m e I n S e c o n d sRecommended reflow methods:IR,vapor phase oven,hot air oven,N2environment for lead-free Recommended maximum paste thickness is 0.25mmDevices can be cleaned using standard industry methods and solvents.Note 1:All temperature refer to topside of the package,measured on the package body surface.Note 2:If reflow temperatures exceed the recommended profile,devices may not meet the performance requirements.Physical Dimensions(mm.)Profile FeaturePb-Free Assembly Average Ramp-Up Rate(Ts max to T p)3℃/second mac.Preheat-Temperature Min(Ts min)-Temperature Max(Ts max)-Time(Ts min to Ts max)150℃200℃60~180seconds Time maintained above:-Temperature(TL)-Time(tL)217℃60~150seconds Peak Temperature(Tp)260℃Ramp-Down Rate6℃/second max.Time 25℃to Peak Temperature 8minutes max Storage Condition0℃~35℃,≤70%RH Model ABCD E Min.Max.Min.Max.Min.Max.Min.Min.JSMD1210-005 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-005/60 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-010 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-010/60 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-020 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-020/30 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-035 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-035/24 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-035/30 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-050 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-050/16 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-050/30 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-075 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-075/13.2 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-075/24 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-1103.003.432.352.800.300.800.300.10Termination Pad CharacteristicsTerminal pad materials ：Tin-plated Nickel-CopperTerminal pad solder ability ：Meets EIA specification RS186-9E and ANSI/J-STD-002Category 3.Recommended Pad Layout (mm.)Packaging QuantityTape &reel packaging per EIA481-1JSMD1210-110/12 3.00 3.43 2.35 2.800.300.800.300.10JSMD1210-110/16 3.00 3.43 2.35 2.800.50 1.200.300.10JSMD1210-150 3.00 3.43 2.35 2.800.400.800.300.10JSMD1210-150/12 3.00 3.43 2.35 2.800.400.800.300.10JSMD1210-175 3.00 3.43 2.35 2.800.50 1.200.300.10JSMD1210-2003.003.432.352.800.501.200.300.10Part NumberQuantity JSMD 035.035/24.050.050/16.075.075/13.2.110.110/124000pcs/reel The others3500pcs/reelACover tape Carrier tape Tape And Reel Specifications (mm)Storage And Handling‧Storage conditions ：35°C max,70%R.H.‧Devices may not meet specified performanceif storage conditions are exceeded.EIA Tape Component DimensionsEIA Reel DimensionsEmbossed cavityP0W2(measured at hub)N(hub dia.)W1(measured at hub)Part Number SystemJ SMD1210-口口口/口口voltage Rating(Optional)Current RatingDimensions:Length/width(Unit:1/100inch)Size 3225mm /1210inch EmbossmentT DP2CoverE1FWBB0K0E2TP1Governing Specifications EIA 481-1W 8.15±0.2P0 4.0±0.10P1 4.0±0.10P2 2.0±0.05A0 2.82±0.10B0 3.52±0.10B1max. 4.35D0 1.50+0.1,-0F 3.5±0.05E1 1.75±0.10E2min. 6.25T 0.6T1max.0.1K01.04±0.1Leader min.390Trailer min.160Reel Dimensions A max.178N min.60W19±0.5W212.6±0.5Cross ReferenceJKSEMICross ReferenceTYCO/Raychem LittelfuseBourns/Multifuse®Polytronics/EVERFUSE®SEA-LANDJSMD1210-005microSMD005F1210L005MF-USMF005SMD1210P005TF SMD1210-005JSMD1210-005/60---SMD1210P005TF/60SMD1210-005-60VJSMD1210-010microSMD010F1210L010MF-USMF010SMD1210P010TF SMD1210-010JSMD1210-010/60---SMD1210P010TF/60SMD1210-010-60VJSMD1210-020-1210L020MF-USMF020SMD1210P020TF SMD1210-020 JSMD1210-020/30-----JSMD1210-035microSMD035F1210L035MF-USMF035SMD1210P035TF SMD1210-035 JSMD1210-035/24----SMD1210-035-24VJSMD1210-035/30-1210L035/30-SMD1210P035TF/30-JSMD1210-050microSMD050F1210L050MF-USMF050SMD1210P050TF SMD1210-050 JSMD1210-050/16----SMD1210-050-16VJSMD1210-050/30-1210L050/30-SMD1210P050TF/30-JSMD1210-075microSMD075F1210L075MF-USMF075SMD1210P075TF SMD1210-075 JSMD1210-075/13.2----SMD1210-075-13.2VJSMD1210-075/24-1210L075/24-SMD1210P075TF/24SMD1210-075-24VJSMD1210-110microSMD110F1210L110MF-USMF110SMD1210P110TFTSMD1210-110JSMD1210-110/12-1210L110/12-SMD1210P110TF/12-JSMD1210-110/16-1210L110/16-SMD1210P110TF/16SMD1210-110-16VJSMD1210-150microSMD150F-MF-USMF150SMD1210P150TFTSMD1210-150JSMD1210-150/12---SMD1210P150TF/12-JSMD1210-175microSMD175F1210L175MF-USMF175SMD1210P175TF SMD1210-175 JSMD1210-200microSMD200F1210L200-SMD1210P200TF SMD1210-200“Raychem”is a registered trademark of Tyco Electronics.“Littelfuse”is a registered trademark of Littelfuse“Multifuse”is a registered trademark of bourns,Inc.“EVERFUSE”is a registered trademark of Polytronics Technology Corp.“SEA-LAND”is a registered trademark of Sea-Land electronic corp.Website:For additional information,please contact your local SalesRepresentative.©Copyright2016,jksemiis a registered trademark of jksemi All rights arereserved。

合集下载

聚鼎贴片自恢复保险丝(0603080512061210系列)

聚鼎贴片自恢复保险丝(0603080512061210系列)

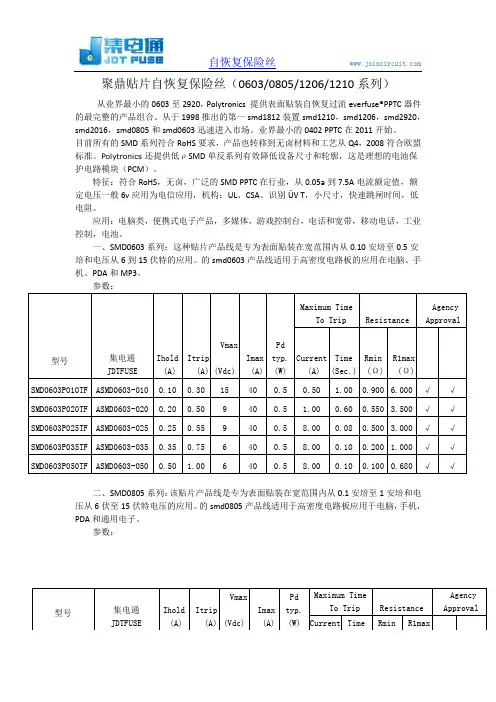

聚鼎贴片自恢复保险丝（0603/0805/1206/1210系列）从业界最小的0603至2920，Polytronics 提供表面贴装自恢复过流everfuse®PPTC器件的最完整的产品组合。

从于1998推出的第一smd1812装置smd1210，smd1206，smd2920，smd2016，smd0805和smd0603迅速进入市场。

业界最小的0402 PPTC在2011开始。

目前所有的SMD系列符合RoHS要求，产品也转移到无卤材料和工艺从Q4，2008符合欧盟标准。

Polytronics 还提供低ρSMD单反系列有效降低设备尺寸和轮廓，这是理想的电池保护电路模块（PCM）。

特征：符合RoHS，无卤，广泛的SMD PPTC在行业，从0.05a到7.5A电流额定值，额定电压一般6v应用为电信应用，机构：UL、CSA、识别ÜV T，小尺寸，快速跳闸时间，低电阻。

应用：电脑类，便携式电子产品，多媒体，游戏控制台，电话和宽带，移动电话，工业控制，电池。

一、SMD0603系列：这种贴片产品线是专为表面贴装在宽范围内从0.10安培至0.5安培和电压从6到15伏特的应用。

的smd0603产品线适用于高密度电路板的应用在电脑、手机、PDA和MP3。

参数：二、SMD0805系列：该贴片产品线是专为表面贴装在宽范围内从0.1安培至1安培和电压从6伏至15伏特电压的应用。

的smd0805产品线适用于高密度电路板应用于电脑，手机，PDA和通用电子。

参数：三、SMD1206系列：该贴片产品线是专为表面贴装在宽范围内从0.12安培至2安培和电压从6伏至30伏特电压的应用。

SMD 1206产品线适用于高密度电路板应用在计算机，手机和通用电子。

参数：四、SMD1210系列:这种贴片生产线是专为一系列在保持电流表面贴装应用从0.05安培到2安培，电压从6V至30V。

这些小设备（1210毫米的足迹）非常适合于掌上电脑、PDA 应用在电路板空间的制约和保护电路是必需的。

bourns自恢复贴片保险丝介绍

bourns自恢复贴片保险丝介绍

Bourns伯恩斯自恢复保险丝介绍Bourns伯恩斯于1947年成立，产品应用于汽车、行动电话、笔记型计算机、癌症治疗用植入式Ｘ光感应器、甚至应用在火星探勘车上。

伯恩斯的信念是提供高质量的产品、热心的服务，为客户创造最高价值。

Bourns的产品非常之多，其中电路保护产品就有：静电放电抑制器，电压瞬变抑制二极管数组，气体放电管，混合多阶保护器，LED分流器保护器，线路突波保护模块，金属氧化物压敏电阻（MOV），小型断路器（微型热保护器），大功率瞬态电压抑制器产品，陶瓷PTC可恢复式保护器，Multifuse可恢复式保险丝，特快熔断薄膜保险丝，TBU告诉保护器，瞬态电流抑制器，半导体放电管，电信用保险丝，电压瞬变抑制二极管。

今天简单介绍一下伯恩斯的自恢复贴片保险丝。

一、MF-FSMF系列：JDTFUSE在LED台灯USB接口的保护应用LED台灯增加USB接口功能，可为诸多移动设备充电，为台灯增加了亮点，但USB常常会因接口拔插短路、外接被充电设备短路等损坏USb及电源电路，需要对USb做好短路保护。

才能保证LED灯及USB电路的可靠性与长寿命。

而在各种保护电路中，元件最少、成本最低、可靠性最高的保护电路，莫过于深圳市集电通公司生产的自恢复保险丝元件的过载保护电路。

实用范围：蓝牙耳机，蓝牙音箱。

参数表格：如电动螺丝刀、手电钻、电剪刀等等，这类设备通常是充电电池供电，其充电器会因频繁操作产生断线、短路、线接反了而烧坏充电器或烧坏蓄电池等问题。

现在多应用锂离子电池，不仅会因过充、过放而损坏，严重的会产生爆炸等不安全的情况，产生这种情况的基本原因是充电机、蓄电池的保护电路没有设计好，有的就没有设计蓄电池的充放电与反接保护，这是非常危险的。

这种方案已通过11年的应用验证，没有出现过问题，能对蓄电池充电器的短路和反接以及超温后提供很好的提前保护作用.实用范围：万用串列汇流排周边设备 ‧磁碟机 ‧唯读光碟 ‧为主机板和周边设备插入保护 ‧个人数位平台／数位相机 ‧游戏机保护。

贴片保险丝原理

贴片保险丝原理

贴片保险丝原理
贴片保险丝（SMD Fuse）是一种安装在电路板上的表面安装元件（Surface Mount Device），通过在电路中形成热失控开断过电流的方式来起到保护电子设备不被损坏或引起火灾的作用。

贴片保险丝的工作原理主要是基于电流热效应。

当电路中的电流超过预设的安全值时，保险丝内的电阻会迅速增大，使得电流通过时产生的热量增加，导致保险丝内部材料熔化并断开电路，从而保护电路和设备不受损坏。

具体来说，贴片保险丝通常是由金属丝或金属箔片制成，封装在绝缘材料中。

在正常工作情况下，电流通过保险丝时产生的热量较小，保险丝保持正常导通状态。

然而，当电路中的电流超过保险丝的额定值时，电流产生的热量会迅速增加，使得保险丝内部的金属丝或金属箔片熔化，从而断开电路。

由于贴片保险丝具有体积小、易于高密度集成和全自动化制造等优点，因此在现代电子设备中得到了广泛应用。

常见的贴片保险丝有1206、0805、0603等多种规格，可根据具体需求选择合适的型号和规格。

需要注意的是，不同类型的贴片保险丝具有不同的电流
和电压承受能力，因此在使用时应根据电路的具体要求选择合适的保险丝类型和额定值，以确保电路和设备的安全运行。

贴片电阻常见封装

贴片电阻常见封装

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
