贴片保险丝原理

JSMD

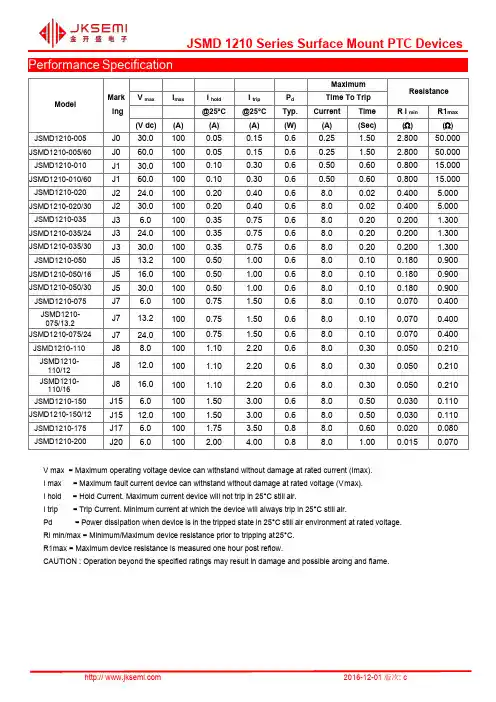

1210SeriesSurfaceMountPTCDevices

2016-12-01版次:

cPerformanceSpecification

ModelMark

ingMaximumResistanceVmaxImaxIholdItripPdTimeToTrip

@25°C@25°CTyp.CurrentTimeRiminR1max(Vdc)(A)(A)(A)(W)(A)(Sec)()()

JSMD1210-005J030.01000.050.150.60.251.502.80050.000

JSMD1210-005/60J060.01000.050.150.60.251.502.80050.000

JSMD1210-010J130.01000.100.300.60.500.600.80015.000

JSMD1210-010/60J160.01000.100.300.60.500.600.80015.000

JSMD1210-020J224.01000.200.400.68.00.020.4005.000

JSMD1210-020/30J230.01000.200.400.68.00.020.4005.000

JSMD1210-035J36.01000.350.750.68.00.200.2001.300

JSMD1210-035/24J324.01000.350.750.68.00.200.2001.300

JSMD1210-035/30J330.01000.350.750.68.00.200.2001.300

JSMD1210-050J513.21000.501.000.68.00.100.1800.900

JSMD1210-050/16J516.01000.501.000.68.00.100.1800.900

JSMD1210-050/30J530.01000.501.000.68.00.100.1800.900

保險絲知識:

一】保險絲的作用：

保險絲也被稱為熔斷器，IEC127標準將它定義為熔斷體（fuse-link)。它是一種安裝在電路中，保證電路安全運行的電器元件。保險絲的作用是：當電路發生故障或異常時，伴隨著電流不斷升高，並且升高的電流有可能損壞電路中的某些重要器件或貴重器件，也有可能燒毀電路甚至造成火災。若電路中正確地安置了保險絲，那麼，保險絲就會在電流異常升高到一定的高度和一定的時候，自身熔斷切斷電流，從而起到保護電路安全運行的作用。最早的保險絲於一百多年前由愛迪生發明，由於當時的工業技術不發達白熾燈很貴重，所以，最初是將它用來保護價格昂貴的白熾燈的。保險絲的工作原理是怎樣的？我們都知道，當電流流過導體時，因導體存在一定的電阻，所以導體將會發熱。且發熱量遵循著這個公式：Q=0.24I2RT；其中Q是發熱量，0.24是一個常數，I是流過導體的電流，R是導體的電阻，T是電流流過導體的時間；依此公式我們不難看出保險絲的簡單的工作原理了。當製作保險絲的材料及其形狀確定了，其電阻R就相對確定了（若不考慮它的電阻溫度係數）。當電流流過它時，它就會發熱，隨著時間的增加其發熱量也在增加。電流與電阻的大小確定了產生熱量的速度，保險絲的構造與其安裝的狀況確定了熱量耗散的速度，若產生熱量的速度小於熱量耗散的速度時，保險絲是不會熔斷的。若產生熱量的速度等於熱量耗散的速度時，在相當長的時間內它也不會熔斷。若產生熱量的速度大於熱量耗散的速度時，那麼產生的熱量就會越來越多。又因為它有一定比熱及品質，其熱量的增加就表現在溫度的升高上，當溫度升高到保險絲的熔點以上時保險絲就發生了熔斷。這就是保險絲的工作原理。們從這個原理中應該知道，您在設計製造保險絲時必頇認真地研究您所選材料的物理特性，並確保它們有一致幾何尺寸。因為這些因素對保險絲能否正常工作起了致關重要的作用。同樣，您在使用它的時候，一定要正確地安裝它。二】保險絲物料：

早期供汽車使用的玻璃熔絲開始，其中有“AG”這個標記，A代表汽車，G代表玻

SolidMatrix贴片保险丝

一、定义

SolidMatrix贴片保险丝为运用多项自有专利技术开发、制造而成，具有优越的性能，尺寸规格涵盖1206至0402。

二、优势

1）SolidMatrix贴片保险丝为独石结构，玻璃陶瓷基体，内部银熔体，灭弧能力强，电流可提升，耐高温。传统贴片保险丝为聚合物基体或陶瓷基体，表面单层，结构疏松，熔断时能量外泄，安全性低。

2）SolidMatrix贴片保险丝为银电极表面镀镍和焊料（无铅），有极好的可焊性。

3）SolidMatrix贴片保险丝可适用于波峰焊和回流焊。

4）SolidMatrix贴片保险丝使用温度范围为-55℃～+125℃。

三、常见型号

型号 尺寸&电流规格

高电流片式熔断器（HA/HB） 1206：最大至30A

慢断片式熔断器（SB） 1206：最大至8A

慢断片式熔断器（SB） 0603：最大至8A

高脉冲片式熔断器（HI） 1206：最大至8A

高脉冲片式熔断器（HI） 0603：最大至5A

快断片式熔断器（FA） 1206：最大至8A

快断片式熔断器（FA） 0603：最大至6A

快断片式熔断器（FA） 0402：最大至4A

超快断片式熔断器（FF） 0603：最大至5A

HA/HB：高电流规格。非常适合应用于各种高电流产品，如：服务器及存储系统、DC/DC转换器、电动工具等。

SB：非常高的脉冲承受能力。适用于高瞬态浪涌及开机脉冲电流等状况。

HI：高脉冲电流耐受能力。适用于高脉冲电流状态，例如逆变器等。

FA：快熔断型，专为需要快速保护的应用场合而设计。

FF：较高的耐脉冲能力。厚度超薄设计，适合使用在有空间限制的场合。

实用文档 专业设计 提高办公、学习效率 1 如何选择贴片保险丝

贴片保险丝主要应用于数码相机、笔记本、手机等电子产品..从传统的玻璃管保险丝，到微型保险丝、 贴片保险丝,由于产品工艺上的差异, 它们的选型的侧重点也略有不同.

贴片保险丝的选择涉及下列因素：

1. 电路正常工作电流。通过保险丝的工作电流不应超过保险丝额定电流的75％。

2. 脉冲、冲击电流、浪涌电流、启动电流和电路瞬变值。贴片保险丝尤其关注这一点,由于体积小带来的工艺方面的原因,贴片保险丝的抗冲击能力远小于同样额定电流的玻璃管保险丝或其他体积较大的保险丝。

3. 电路的过载电流大小及过载电流存在的最短和最长时间。通常需要使用示波器测试和理论计算相结合判断过载电流大小. 对保险丝的基本要求是不该断的时候不能断（比如在出现浪涌电流的时候），该断的时候一定要在适当的时间内断（比如出现需要切断的过载电流的时候）。

4. 电阻。贴片保险丝的电阻对某些电路有一定的影响：若将内阻过大的保险丝安装在某些电路中，它将影响电路的系统参数，使得电路不能正常工作。

5..保险丝的环境温度。贴片保险丝应用于便携式设备时,要适当考虑保险丝的温升,也就是考虑保险丝额定电流的折减。保险丝工作时的环境温度应在规定的工作温度范围之内，当保险丝周围的环境温度超过25℃时，应参照温度折减曲线降级使用。

6. 施加在保险丝上的外加电压。通常贴片保险丝应用于便携式设备,电路工作电压一般都不高,只要贴片保险丝的额定电压高于电路工作电压, 就可以放心选用。

7..产品的认证。例如出口到北美,一定需要有UL或CSA认证。目前出口到欧洲的产品还需要符合欧盟的RoHS指令,也就是通常提到的SGS等环保认证。

如有其它疑问可以与萨特公司联系以得到解决。 实用文档 专业设计 提高办公、学习效率 2 下面把保险丝选型中常见的参数和术语作一些说明。

正常工作电流：在25℃条件下运行，保险丝的电流额定值通常要减少25%以避免有害熔断。大多数传统的保险丝其采用的材料具有较低的熔化温度。因此，保险丝对环境温度的变化比较敏感。例如在25℃环境温度下,一个电流额定值为1A的保险丝通常不能在稳态电流大于0.75A的电路中正常工作。
