OSEPA选粉机说明书

O-Sepa高效选粉机使用说明书陕西斯达实业有限公司中国·西安目录一、前言 (2)二、主要技术性能参数 (5)三、结构及工作原理概述 (7)四、工艺选型方法 (7)五、机器安装 (8)六、试运转 (10)七、操作、维护及检修 (10)一、前言粉磨技术采用圈流工艺是保证被粉磨物料粒径均齐、材料潜能充分发挥、节能高效的有效措施。

圈流工艺的关键设备是选粉机。

水泥工业选粉机已由最早的静态选粉机、第一代离心式选粉机、第二代旋风式选粉机、第三代旋转笼式涡轮转子选粉机发展为新一代笼式涡轮转子高效动态选粉机。

O-Sepa选粉机是日本小野田公司研制开发的第三代旋转笼式涡轮转子选粉机。

我公司在该选粉机基础上成功应用国际先进水平的TSV4高效、低阻、节能涡轮转子技术，研究开发出适合我国国情的、达到国际先进水平的新一代改进型O-Sepa系列高效动态选粉机。

（一）应用形式：由我公司开发研制推广的不同应用形式有三种,分别成功应用于水泥、水泥生料、煤粉和其它矿物质方面的分选。

下图是我公司应用于水泥1.转子叶片内侧进风口的横截面积增大，选粉空气的径向速度朝着转子轴的方向减小，选粉区不局限于叶片转子的周边而是延伸入转子叶片间的开口处，大大提高了选粉效率；涡流系统被引入到叶片转子的中心，提高了选粉机分选细粉的能力。

由于通过转子叶片内侧的流体切向速度降低，使流体阻力减小、叶片磨损大大减小。

2.涡流产生的能耗。

由于通过转子叶片内侧的流体切向速度降低，使流体阻力减3.笼形转子上部撒料盘进行了高效抛撒改进。

使料气混合能力大大提高，从而有助于选粉能力提高。

（三）选粉机的分级特性：1.选粉机的实际效率可用分级曲线（Tromp 曲线）来表示。

2.分级曲线的模拟模型（简化座标）：—不完善度 I＝d75-d25/(2 d50)—分级精度 X=d25/d75—曲线倾角Θ＝A tan(-0.5/㏒ｘ)这是直线的倾角，通过对简化坐标中分级曲线的分级区域进行线性处理而展变化：（四）选粉机的重要特性及其他优点：1、该选粉机能满足选择选粉机的全部要求。

o-sepa选粉机使用说明书一：概述本选粉机又称作水平涡流式选粉机，是利用空气的水平涡流原理，对粉体进行分级的分级设备，适用于水泥工业对粉状物料或其它工业对相当无聊进行分级，与传统的空气粉体分级设备相比，具有分级效率高，处理物料量大，产品颗粒级配尺寸范围窄，操作简单，粒径调整方便等特点。

二：结构和工作原理结构：壳体部分、回转部分、传动部分、润滑系统等组成壳体部分：壳体、进料斗、弯管，壳体内部设有导向叶片、缓冲板、空气密封圈，壳体侧面及顶盖开设有检查门。

回转部分：转子、主轴、轴承。

传动部分：由立式减速电机或卧式直流电机、立式或卧式专用减速器、弹性联轴器工作原理：粉磨后的物料喂入选粉机的进料溜子，物料通过旋转的撒料盘和固定的缓冲板的作用在分撒状态下被抛向导向叶片的转子，物料在旋转的气流中分选，分选主要是根据离心力与旋转气流的向心力的平衡，达到有效分级。

二次风的送入增强了旋风作用，以保持必要的平衡，粗颗粒向下旋到导向叶片处仍被进入一、二次风进行分选。

技术参数：说明：1、上述数据在选粉机产品比表面积在3100~3300cm2/g，料气比为3.0kg/m3时的数据，括号内为料气比为2.5 kg/m3时的数据。

2、选粉机型号中符号及数字意义：N表示O-sepa选粉机（水平涡流式选粉机），数字表示选粉空气量m3/min。

3、设备总重不包括稀油站重量。

三：试运转1、无负荷试运在转子最高速下，连续运行2~4小时空载运转应满足下列要求: (1)转动平稳，无异常振动好噪音。

(2)各轴承温升不超过30摄氏度。

(3)润滑油要求洁净，用过滤纸检查，不得有任何污迹，油管通畅，润滑良好。

(4)所有临视检测仪表及控制系统，均应灵敏准确。

(5)观察、检测并记录电流波动情况。

(6)检查并拧紧各连接螺栓。

(7)空气量的分配。

在空负荷调试运转中将一、二、三次进风口处的阀门按下列风量的要求调节到合适的为位置，并固定好阀门。

、一次空气量占总空气量的67.5%二次空气量占总空气量的22.5%三次空气量占总空气量的10%2、负荷试运转无负荷试运转合格后，方能进行负荷试运转，加载程序，可按照磨机运转计划进行，负荷运转中除满足无负荷试运转要求外尚需满足下列条件要求：（1）各轴承升温不得超过40摄氏度。

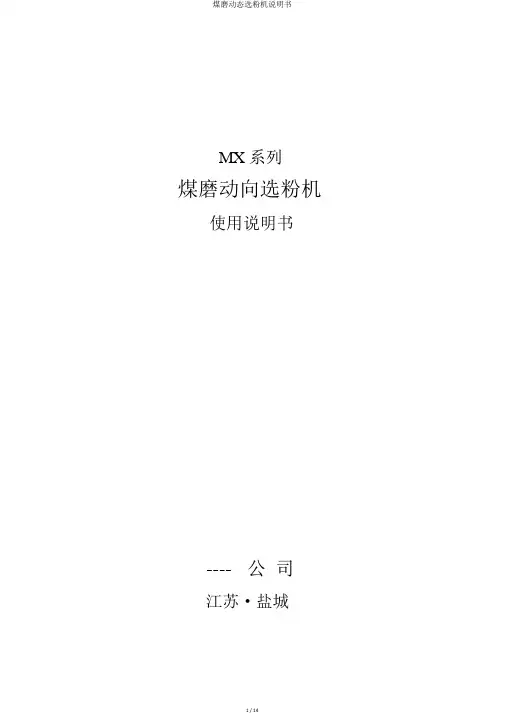

MX 系列煤磨动向选粉机使用说明书----公司江苏·盐城目录一、概括二、结构工作原理三、技术性能表四、设施结构及各部位功能五、技术改革及特色六、安装要求七、调试及运行八、保护及维修一、概括我企业生产的 MX系列高效动向煤粉选粉机是我企业2000年引进天津院图纸。

它是在日本小野田企业O－Sepa原疆域纸的基础上，成功应用国际先进水平的TSV4高效、低阻、节能涡轮转子技术，笼型转子选粉机和粗粉分别器组合为一体的新式高效动向选粉机，我公司引进该设施的生产技术此后，成功的嫁接了法国FCB企业国际选进TSV4 选粉机涡轮转子技术及机翼状导流叶片。

其分别的粒径范围为25μm至 150μm，能够依据煤质变化和烧成状况的需要很方便的进行调理。

是目前最为理想和靠谱的煤粉分选设施。

二、工作原理MX 系列高效动向煤粉选粉机是将笼形转子选粉机和粗粉分别器组合为一体的设施，分为上、下两部分。

上部为笼形转子选粉机；下部为粗粉分别器。

出磨物料由气体携带着进当选粉机下部的粗料套筒的立式内筒，气体中的物料在还击锥出遇到碰撞作用而转向，因为上涨风速的降低、提高气力的变小，粗颗粒向下降落并经过粗料出口走开选粉机；细颗粒由混淆气体持续带到上部。

抵达位于导向风环与旋转着的笼形转子之间的选粉区，进行分选。

细粉（即成品）因为气力的驱动，穿过笼形转子上的笼条并走开壳体上部的出风口进入（料、气）分别设备。

粗粉从选粉区下降下来进入内锥体，经过内锥体与还击锥之间的环形空隙来实现物料的平均分撒。

这样，上涨的混淆气体可对此部分物料进行再分选，形成选粉机内部循环分选，以提高选粉机的效率。

含尘气体携带着细粉从位于顶部的壳体上部的出风口进入分别设施。

成品从分别设施卸出，经由输送设施进入煤粉仓。

含尘气体进入收尘器，过滤后的气体经过系统风机后排入大气或部分在循环到系统中。

MX煤磨动向选粉机分级性能好，能提高煤磨系统产量10-15%，单产电耗降低 5%-8%。

O-Sepa高效选粉机使用说明书陕西斯达实业有限公司中国·西安目录一、前言 (2)二、主要技术性能参数 (5)三、结构及工作原理概述 (7)四、工艺选型方法 (7)五、机器安装 (8)六、试运转 (10)七、操作、维护及检修 (10)一、前言粉磨技术采用圈流工艺是保证被粉磨物料粒径均齐、材料潜能充分发挥、节能高效的有效措施。

圈流工艺的关键设备是选粉机。

水泥工业选粉机已由最早的静态选粉机、第一代离心式选粉机、第二代旋风式选粉机、第三代旋转笼式涡轮转子选粉机发展为新一代笼式涡轮转子高效动态选粉机。

O-Sepa选粉机是日本小野田公司研制开发的第三代旋转笼式涡轮转子选粉机。

我公司在该选粉机基础上成功应用国际先进水平的TSV4高效、低阻、节能涡轮转子技术，研究开发出适合我国国情的、达到国际先进水平的新一代改进型O-Sepa系列高效动态选粉机。

（一）应用形式：由我公司开发研制推广的不同应用形式有三种,分别成功应用于水泥、水泥生料、煤粉和其它矿物质方面的分选。

下图是我公司应用于水泥1.转子叶片内侧进风口的横截面积增大，选粉空气的径向速度朝着转子轴的方向减小，选粉区不局限于叶片转子的周边而是延伸入转子叶片间的开口处，大大提高了选粉效率；涡流系统被引入到叶片转子的中心，提高了选粉机分选细粉的能力。

由于通过转子叶片内侧的流体切向速度降低，使流体阻力减小、叶片磨损大大减小。

2.涡流产生的能耗。

由于通过转子叶片内侧的流体切向速度降低，使流体阻力减3.笼形转子上部撒料盘进行了高效抛撒改进。

使料气混合能力大大提高，从而有助于选粉能力提高。

（三）选粉机的分级特性：1.选粉机的实际效率可用分级曲线（Tromp 曲线）来表示。

2.分级曲线的模拟模型（简化座标）：—不完善度 I＝d75-d25/(2 d50)—分级精度 X=d25/d75—曲线倾角Θ＝A tan(-0.5/㏒ｘ)这是直线的倾角，通过对简化坐标中分级曲线的分级区域进行线性处理而展变化：（四）选粉机的重要特性及其他优点：1、该选粉机能满足选择选粉机的全部要求。

O-Sepa选粉机性能及应用O-Sepa选粉机的性能特点O-Sepa选粉机在分级原理上，与前两代选粉机相比有较大的改进，其分级气流仅在水平面内旋转，而且气流平稳。

物料在经过撒料盘和缓冲板充分分散之后垂直下落，从上而下通过整个分级区，可受到多次分级的作用。

因而，具有分级效率高、处理物料量大、产品粒径范围窄等特性。

该选粉机除了在分级机理和性能方面具有明显的优越性之外，具有以下特点：①粉粒状物料粒径的分选精度较高，因此，分级效率可以提高，产量增加。

②可以生产粒度分布较窄的产品，改变涡轮的转速，可在10～300um的范围内调节分级粒径。

调节范围广，调节方法简便。

③由于可以用含尘气体作为分级气流，因此，粉碎—分级系统非常紧凑，并具有冷却等功能。

④可与辊磨或辊压机组合成粉碎一分级系统，简化工艺流程，提高粉碎效率。

O-Sepa选粉机的主要技术参数见表1。

表1 O-Sepa选粉机表2列出了在生产条件基本相同的情况下，O—Sepa选粉机与离心式、旋风式选粉机的实际生产数据。

对比结果说明：O-Sepa选粉机比离心式、旋风式选粉机的产量分别提高3％和7％，电耗降低7.8kW·h／t和3.2kW·h／t。

自O-Sepa选粉机问世以来，相继研制出一些工作原理与0-Sepa选粉机基本相同，但在结构上各具特点的高效选粉机。

例如丹麦史密斯(Smidth)公司的Sepax 型高效选粉机，德国伯力鸠斯(polysius)公司的Sepol型高效选粉机等。

表2 O-Sepa及其它型号选粉机的生产数据对比O-Sepa选粉机的细度调节控制出磨水泥的细度，一是为使水泥具有一定的颗粒组成，使水泥的质量符合国家标准，满足工程施工要求；二是为了经济合理。

细度细的水泥加水后，水化反应快，凝结硬化快，早期强度高；但水泥磨得过细时，磨机的产量迅速降低，粉磨电耗急增，研磨体和衬板消耗也显著上升。

同时对水泥性能也有不利影响。

过去普通硅酸盐水泥的比表面积一般控制在（300±20）m2/kg为宜，现在为了实现水泥标准，根据大量研究认为水泥细度的最佳控制范围为350～400m2/kg。

O-Sepa高效选粉机使用说明书陕西斯达实业有限公司中国·西安目录一、前言 (2)二、主要技术性能参数 (5)三、结构及工作原理概述 (7)四、工艺选型方法 (7)五、机器安装 (8)六、试运转 (10)七、操作、维护及检修 (10)一、前言粉磨技术采用圈流工艺是保证被粉磨物料粒径均齐、材料潜能充分发挥、节能高效的有效措施。

圈流工艺的关键设备是选粉机。

水泥工业选粉机已由最早的静态选粉机、第一代离心式选粉机、第二代旋风式选粉机、第三代旋转笼式涡轮转子选粉机发展为新一代笼式涡轮转子高效动态选粉机。

O-Sepa选粉机是日本小野田公司研制开发的第三代旋转笼式涡轮转子选粉机。

我公司在该选粉机基础上成功应用国际先进水平的TSV4高效、低阻、节能涡轮转子技术，研究开发出适合我国国情的、达到国际先进水平的新一代改进型O-Sepa系列高效动态选粉机。

（一）应用形式：由我公司开发研制推广的不同应用形式有三种,分别成功应用于水泥、水泥生料、煤粉和其它矿物质方面的分选。

下图是我公司应用于水泥1.转子叶片内侧进风口的横截面积增大，选粉空气的径向速度朝着转子轴的方向减小，选粉区不局限于叶片转子的周边而是延伸入转子叶片间的开口处，大大提高了选粉效率；涡流系统被引入到叶片转子的中心，提高了选粉机分选细粉的能力。

由于通过转子叶片内侧的流体切向速度降低，使流体阻力减小、叶片磨损大大减小。

2.涡流产生的能耗。

由于通过转子叶片内侧的流体切向速度降低，使流体阻力减3.笼形转子上部撒料盘进行了高效抛撒改进。

使料气混合能力大大提高，从而有助于选粉能力提高。

（三）选粉机的分级特性：1.选粉机的实际效率可用分级曲线（Tromp 曲线）来表示。

2.分级曲线的模拟模型（简化座标）：—不完善度 I＝d75-d25/(2 d50)—分级精度 X=d25/d75—曲线倾角Θ＝A tan(-0.5/㏒ｘ)这是直线的倾角，通过对简化坐标中分级曲线的分级区域进行线性处理而展变化：（四）选粉机的重要特性及其他优点：1、该选粉机能满足选择选粉机的全部要求。

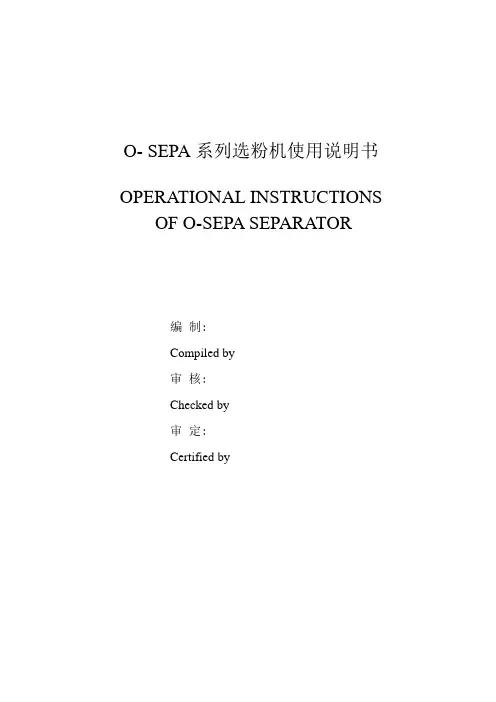

O- SEPA系列选粉机使用说明书OPERATIONAL INSTRUCTIONS OF O-SEPA SEPARATOR编制:Compiled by审核:Checked by审定:Certified by目录Content注意事项Notice----------------------------------------------------------------------31. 通用技术数据General technical data ----------------------------------------72. 通用说明General introductions------------------------------------------------83. 安全说明Safety introductions--------------------------------------------------114. 结构概述及工作原理Structure description and work principle ----------165.安装及要求Installation requirements ----------------------------------------236. 试运转Performance tests -------------------------------------------------------307. 操作维护及检修Operation, maintenance and overhauling ----------------328. 其他Others ------------------------------------------------------------------------399. 易损件表List of ease-worn parts ----------------------------------------------3910. 随机专用工具的使用说明Operation instructions of special tool-------40注意事项：Notice：1.要妥善保管设备的使用说明书和相关资料，并存放在使用时方便得到的地方；Be sure to keep the instruction and related information of the machine in a safe place and convenient place2.“在操作前，请阅读说明书！”Read Instructions before opening!3.在现场工作时要求穿合适的工作服、佩戴耳罩、安全眼镜、安全帽和防尘口罩！when workers are at site, they have to wear work clothes, ear cover, safety eyeglass, safety helmet and dustproof respirator！4.要将使用的润滑油对应的MSDS保存在使用时方便得到地方！Keep the MSDS corresponding to lubricant at an convenient place ！5.操作者和维护人员只有在切断选粉机供电电源并加锁后，才能对选粉机进行必要的维护！The operator and maintenance workers must cut off the power of separator and lock it before a needed maintenance is made!6.只有经过培训并合格的人员才可以操作机器！Only the professional who were trained and qualified can operate the machine!7.此机器禁止在爆炸环境中使用！The machine is forbidden to use in an explode environment!8.高温表面，有烫伤危险的警告标识!High temperature surface, alarm mark of scalded danger!9.用户应该按照EN6024-1:2001的要求提供电器控制系统!The electrical control system that provided by the client self should be in compliance with EN60204-1：2001中的相关图纸。

O-SEPA选粉机使用过程中的调节选粉机作为工业粉磨系统的重要组成部分，自诞生以来已经历了三代。

第一代离心式选粉机本身的改进在于改善物料在选粉机内的分布状况，提高在气流中的分散性；第二代旋风式选粉机在于减少细粉随回风的循环，降低选粉室内的选粉浓度；而1979年由日本小野田株式会社研制成功的第三代O-SEPA选粉机，不仅保留了旋风选粉机外部循环的优点，而且应用平面螺旋气流选粉原理，根本改善了选粉条件。

特别是在生产比表面积350m2/kg以上水泥成品时所表现出来的良好性能，在中国新型干法生产线上被广泛应用于生料磨和水泥磨系统中。

1 O-SEPA选粉机的结构及工作原理其工作原理是：待选物料由上部的两个进料口喂入选粉机，通过撒料盘、缓冲板充分分散，落入选粉区。

选粉气流大部分来自磨机，通过切向一次风进口和二次风进口进入，经导向叶片水平进入选粉区。

在选粉机内由垂直叶片和水平叶片组成的笼子，回转时使内外压差在整个选粉区高度上下维持一定，从而使气流稳定均匀，为精确选粉创造了良好的条件。

物料自上而下，为每个颗粒提供了多次重复分选的机会，而且每次分选都是在精确的离心力和水平风力的平衡条件下进行。

细粉从外向内克服了边壁效应的不利影响。

由于选粉距离较长，最后落入锥体部分的颗粒又经过三次风再次风选，选粉效率大为提高。

2 O-SEPA选粉机的调节尽管O-SEPA选粉机有着先进的工作原理，但在中国上百家大中型水泥厂使用中，普遍发现该选粉机和人们预期的效果存在着很大的差距，这些差距一方面来自选粉机本身在结构上还存在一些不足，另一方面O-SEPA选粉机在使用过程中的调节非常（去掉）不当直接影响到选粉机的实际使用效果。

下面结合我公司的O-SEPA选粉机在Ф3.8×13m水泥磨上的使用情况来谈谈O-SEPA选粉机的调节。

2.1细度的调节（1）比表面积的控制O-SEPA选粉机成品比表面积的控制可以通过改变选粉风量来实现，当通过选粉机的风量小于其设定值时，产量由于选粉效率偏低而减少，当通过选粉机的风量大于设定值时，则很难获得设定的比表面积。

O-Sepa高效选粉机使用说明书陕西斯达实业有限公司中国·西安目录一、前言 (2)二、主要技术性能参数 (5)三、结构及工作原理概述 (7)四、工艺选型方法 (7)五、机器安装 (8)六、试运转 (10)七、操作、维护及检修 (10)一、前言粉磨技术采用圈流工艺是保证被粉磨物料粒径均齐、材料潜能充分发挥、节能高效的有效措施。

圈流工艺的关键设备是选粉机。

水泥工业选粉机已由最早的静态选粉机、第一代离心式选粉机、第二代旋风式选粉机、第三代旋转笼式涡轮转子选粉机发展为新一代笼式涡轮转子高效动态选粉机。

O-Sepa选粉机是日本小野田公司研制开发的第三代旋转笼式涡轮转子选粉机。

我公司在该选粉机基础上成功应用国际先进水平的TSV4高效、低阻、节能涡轮转子技术，研究开发出适合我国国情的、达到国际先进水平的新一代改进型O-Sepa系列高效动态选粉机。

（一）应用形式：由我公司开发研制推广的不同应用形式有三种,分别成功应用于水泥、水泥生料、煤粉和其它矿物质方面的分选。

下图是我公司应用于水泥1.转子叶片内侧进风口的横截面积增大，选粉空气的径向速度朝着转子轴的方向减小，选粉区不局限于叶片转子的周边而是延伸入转子叶片间的开口处，大大提高了选粉效率；涡流系统被引入到叶片转子的中心，提高了选粉机分选细粉的能力。

由于通过转子叶片内侧的流体切向速度降低，使流体阻力减小、叶片磨损大大减小。

2.涡流产生的能耗。

由于通过转子叶片内侧的流体切向速度降低，使流体阻力减3.笼形转子上部撒料盘进行了高效抛撒改进。

使料气混合能力大大提高，从而有助于选粉能力提高。

（三）选粉机的分级特性：1.选粉机的实际效率可用分级曲线（Tromp 曲线）来表示。

2.分级曲线的模拟模型（简化座标）：—不完善度 I＝d75-d25/(2 d50)—分级精度 X=d25/d75—曲线倾角Θ＝A tan(-0.5/㏒ｘ)这是直线的倾角，通过对简化坐标中分级曲线的分级区域进行线性处理而展变化：（四）选粉机的重要特性及其他优点：1、该选粉机能满足选择选粉机的全部要求。

OSEPA选粉机说明书1诚信贵于金，包容宽于海，道德高于山O-Sepa选粉机说明书中国·江苏盐城市兰丰环境工程科技有限公司地址：江苏省盐城市盐都区丰宇工业园邮编：224014销售热线：服务热线：一、概述 (2)二、型号说明 (2)三、结构及工作原理 (3)四、技术参数表与性能特点 (4)五、安装 (7)六、调试 (9)七、使用、操作和维护 (11)八、定货须知 (13)说明：1）若因我公司技术改进所产生的结构和技术参数的变化，在不影响使用性能的情况下，我公司恕不另行通知；2）若说明书中内容与实物不相符，以实物为准。

( 3月版 / 3月印刷/ 本次印刷 100 本)一、概述1979年日本小野田公司创造了O-Sepa选粉机，1986年中国开始引进，当前国内的O-Sepa选粉机技术均起源于日本小野田技术，不同厂家针对国内O-Sepa选粉机的使用环境和国内现有的操作技术不断改进，我公司为了提高新型干法生产线粉磨技术，大力推进O-Sepa选粉机的使用，消化吸收了国外先进技术的基础上结合具体生产实践，在选粉机上做了大量的改进，推出了使用效果更好、效率更高的改进型O-Sepa选粉机。

二、型号说明1.品种、规格我公司生产的改进型O-Sepa选粉机是第三代选粉机的发展和延伸，一般粉体工业用的规格包括N500～N5000。

型号的组成及代表意义N □□□□选粉机标准状况下的处理风量（Nm3/min）O-Sepa选粉机代号2.用途及适用范围改进型O-Sepa选粉机在水泥生产过程中主要是水泥圈流粉磨系统中的分级设备。

也广泛应用于其它物料的分级，它具有高产低耗、处理量大、操作维护简单、产品颗粒级配范围窄等特点。

3.使用环境条件：使用环境要求：温度: -25℃～+45℃；湿度: ≤50％（40℃），≤90％（20℃）海拔: ≤1000m¤使用环境条件超过要求时需特殊说明!贮运环境要求：温度:-25℃～+55℃；24小时之内；≤70℃4.工作条件选粉机的工作地点必须有足够的起吊空间，工艺设计应考虑检修用平台、爬梯。

O-Sepa选粉机合理配风一条2500t/d熟新型干法生产线,配有两套闭路水泥粉磨系统<其配置如表1）,于2005年11月开始调试.调试初期两套水泥磨系统运行效果始终不太理想,台时产量偏低,选粉机内有积灰.经过对水泥磨系统生产情况地连续观察,分析认为是入O-Sepa选粉机地供风量不足且风含尘浓度过高所造成.为此,决定对选粉机供风进行技改.技改前正常操作时各点参数如表2.表1 水泥粉磨系统主要配置表2 技改前正常操作时地各点参数2 问题跟踪及分析2.1问题跟踪经过对设备进行现象跟踪、数据采集和停机检查,发现该水泥粉磨系统存在以下主要问题：<1）N2000型O-Sepa选粉机地一、二次风通风道经常积灰严重,使风道通风不畅,导向叶片间隙有大量积灰,部分严重地已被积灰糊死,且人工清扫处理后,短时间内积灰又粘附在导向叶片之间.<2）入O-Sepa选粉机地一次风阀门前也连续发生堵料现象,严重时将近一半地管道截面被堵死.<3）选粉机回粉取样分析时发现其中含有大量地成品,选粉机选粉效率仅为40%～50%,对应地循环负荷率高达400%左右.每次停磨进入检查时均发现一仓内堆积有过多回粉,甚至部分回粉停磨后可冲到二仓.<4）磨机工况不稳定,经常饱磨,并且磨尾伴随着有大量吐渣,每班<8h）平均要清理2t左右排渣.入磨物料组分为熟料、石膏、矿渣、石灰石四组分生产P·O 42.5水泥时,台时产量只有60 t/h,而且在不改变拉风和选粉机转速地前提下,成品比表面积忽高忽低,不易控制<成品控制指标是≥350m[sup]2[/sup]/kg）.<5）开大排风机阀门,给选粉机增加风量时,磨内风速也加大,回粉量会变得更多,比表面积下降.这样选粉机需要更多地风量与磨机风速不要过大产生了矛盾.2.2原因分析1）从O-Sepa选粉机选粉原理来看,有三个关键技术点“分散”、“分级”、“收集”.其中,“分散”指进入选粉机地物料尽可能地抛散开来,颗粒间形成一定地距离,并且撒料盘撒出地物料要形成均匀而连续地料幕；“分级”指物料分散后在选粉室有限地停留时间内,利用各种形式地气流进行分选,把物料中地粗、细颗粒尽量分开并送到各自出口；“收集”指选粉机捕捉粗粉和细粉地能力.而上述三个技术方面地实行,均离不开充足并有效地通风这一前提.比如我公司地N2000型O-Sepa选粉机地理论通风量要求在2000m[sup]3[/sup]/min,并且一次风量应为70%,量应为20%,三次风量应为10%.我们分析造成水泥磨选粉机选粉效率低地主要原因是入选粉机地一、二次风量不足,造成单位体积气体含尘量过高,有效地风量不能带动过多地水泥颗粒,在转子与导流叶片地分级区内不能形成稳定气流,所以在一次风管道内积灰严重；风管积灰后通风面积减小,使得单位体积含尘量进一步加大,造成导向叶片间隙积灰,从而使选粉机地选粉效果大幅度降低.上面提过此种选粉机只有在物料能均匀地分散在分级空间内才能有效发挥其选粉分级作用,这就要同时满足两个条件,一是撒料要连续且均匀,二是应有足够地风量把分散后地物料“浮”起来.往往我们只注重分散而忽视了风量,导致入选粉机物料不能被有效“分级”,比表面积忽高忽低.操作员在这种情况下往往会一再地提高选粉机转速,这样不但不能有效地提高比表面积,反而是越提高转速比表面积越低.因为选粉机转速越快,形成地离心力也越大,因为单位体积含料量过高,物料分散不好,粒子受向心力不均且普遍偏小,来不及分级即成为粗粉,这样回磨物料中含有大量合格成品.<2）磨尾至选粉机地一次风管道上原有一个Φ600 mm圆形补风门,用来调节选粉风量和磨内通风,但经实际情况验证,此补风门进风量过小,既满足不了N2000型O-Sepa选粉机地设计通风量,又造成磨内风量大,物料流速快,使得磨尾大量吐渣.3 改进措施及效果改造时,我们在O-Sepa选粉机地一次进风阀门两侧各开了一个1 400 mm×250 mm地补风口,用以补充选粉机通风量,提高选粉效率,这样既可给选粉机补充风量又可适当减小磨内风量,降低物料流速.同时,对中控室操作方法也进行对应调整.实际运行数据表明,技改调整措施取得了理想地效果,与技改前相比台时产量有了明显地提高,目前可稳定在80t/h<相关运行数据对比见表3）.表3数据为在设备和入磨物料正常情况下,相同地出磨水泥350～360m[sup]2/kg比表面积要求时.在#1水泥磨技改取得了较好效果后,我们对#2水泥磨也进行了同样技改；改造后水泥磨产量也能稳定达到80t/h,技改效果同样令人满意.葛东悦2018年5月29日。

选粉机安装及操作说明书目录1．技术数据2．主要性能及工作原理3．部件4．安装5．试车6．操作、养护及维修7．油站控制8．备注9．易损件项目表1．技术数据型号：XWX57用途：原料磨系统喂料：800-900t/hCapacity: 225t/h(Residue on 90 micron sieve: 10%)能力：225吨/小时（90微米筛余：10%）流量：350000立方米/小时转子速度：50-134转/分钟电机：西门子型号：1PQ8317-4PB90-Z（A61+A72+L1Y+Y53+K45）速度调节范围：５６０－１５０１ｒ／ｍｉｎMounting arrangement 上提安装：Ｂ３Reducer 减速机（ＦＬＥＮＤＥＲ）型号：Ｂ２ＳＶ０８Ｂ减速比ｉＮ：１１．２冷却：风机和水管冷却水流量：４ｌ／分钟油站：规格：ＮＣ－６．３Ｓ油站流速：６．３ｌ／分钟Filter precision: 过滤器精度：0.12mm供油温度：40±3 Crated pressure额定压力：0.5MPa油罐容量：0.63立方米冷却区域：2.6平方米冷却水温度：≤28C冷却水流量：4.8立方米/小时冷却水压力：0.2-0.4MPaElectric parameter 电气参数电机：型号：QA0.75-4B35/460V 60Hz功率：0.75kW数量：2电热器：型号：SRY2电压：220V功率：2kW数量：2switching value of temperature control 温度控制切换值：220V/5A（3个点）选粉机重量：81.5吨（不包括抗磨损混凝土重量23.7吨）2 主要性能及工作原理2.1 主要性能选粉机分三道工序：初次选粉、主选粉和三次选粉. 主选粉采用涡流室原理，所以效率较高The separator has great feed and the circulating feed of its system can reach 300%选粉机给料能力强大，系统的循环给料可达到300%The separator uses fan of system to lead exhaust air of mill for separating. The four cyclones can effectively collect fines, so it greatly simplifies process system.选粉机使用系统的风机引导磨的废气进行选粉。
