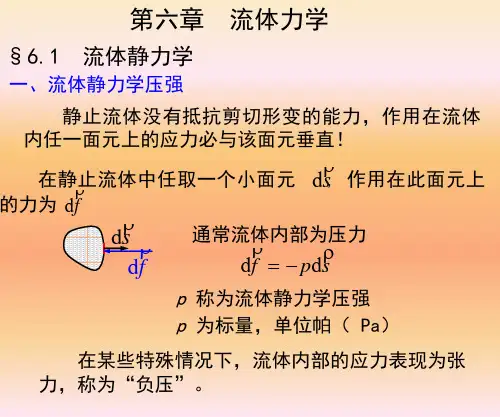

流体力学 第六章

第六章流体节流与缝隙流动(了解各种节流及缝隙流动现象，理解影响流量的因素，理解偏心状缝。

掌握气蚀现象。

) §6.1 流体的节流节流：管道内流体流经断面突然缩小的截面后，又进入和以前一样断面的管道，致使压力下降的现象，称为节流。

一、气体节流气体节流后各参数的变化规律，表6－1进行简要分析二、液体节流缝隙中油液产生运动的原因：1）缝隙两端存在压力差；1）组成缝隙的壁面存在相对运动；3）缝隙大小的变化。

缝隙中油液的运动大都呈稳定层流：1）缝隙高度与其长度宽度相比很小，液体在缝隙中流动时受固体壁面的影响；2）油液具有一定的粘度，Re一般很小。

§6.2 液体在小孔中的流动通道截面为圆孔型（分为薄壁小孔型和细长小孔型）。

l d≤。

薄壁小孔：当横隔板壁厚L与孔口直径d之比小于0.5，即/0.5l d>。

液压和润滑系统中的导油管。

细长小孔：小孔的长径比/4§6.3 液体流经平面缝隙平面缝隙：由两平行平面夹成的缝隙。

齿轮泵齿顶与泵壳之间的油液运动，柴油机中滑块与导板之间的油液流动。

结论：1）缝隙中液体流速按抛物线规律分布的；2）流经平面缝隙的流量与缝隙厚度δ的三次方成正比，和动力粘度μ成反比。

§6.4 液体流经同心环状缝隙同心环状缝隙：由内外两个同心圆柱面所围成的缝隙。

结论：流经平面缝隙的流量与缝隙厚度δ的三次方成正比。

§6.5 液体流经偏心环状缝隙偏心环状缝隙：在船舶机械中的环状缝隙，当运动部件装配不当或工作受力不均时，同心环状缝隙就变成偏心环状缝隙。

结论：流经偏心环状缝隙的流量与偏心距成正比，偏心距最大时，泄漏量为同心环状缝隙的2.5倍。

§6.6 液体流经具有相对运动的平行面缝隙喷油泵中的柱塞泵。

类型：（1、2、3）1）平行剪切流动∆=p，由于液体粘滞性，通过平行板的运动液体运动。

2）压差流动液体的运动，在缝隙两端的压差作用下实现。

3）压差与剪切流动的合成液体的运动，在缝隙两端的压差和平行剪切力的作用下共同实现。

第六章流动阻力及能量损失本章主要研究恒定流动时，流动阻力和水头损失的规律。

对于粘性流体的两种流态——层流与紊流，通常可用下临界雷诺数来判别，它在管道与渠道内流动的阻力规律和水头损失的计算方法是不同的。

对于流速，圆管层流为旋转抛物面分布，而圆管紊流的粘性底层为线性分布，紊流核心区为对数规律分布或指数规律分布。

对于水头损失的计算，层流不用分区，而紊流通常需分为水力光滑管区、水力粗糙管区及过渡区来考虑。

本章最后还阐述了有关的边界层、绕流阻力及紊流扩散等概念。

第一节流态判别一、两种流态的运动特征1883年英国物理学家雷诺（Reynolds O.）通过试验观察到液体中存在层流和紊流两种流态。

1.层流观看录像1-层流层流（laminar flow），亦称片流：是指流体质点不相互混杂，流体作有序的成层流动。

特点：（1）有序性。

水流呈层状流动，各层的质点互不混掺，质点作有序的直线运动。

（2）粘性占主要作用，遵循牛顿内摩擦定律。

（3）能量损失与流速的一次方成正比。

（4）在流速较小且雷诺数Re较小时发生。

2.紊流观看录像2－紊流紊流（turbulent flow），亦称湍流：是指局部速度、压力等力学量在时间和空间中发生不规则脉动的流体运动。

特点：（1）无序性、随机性、有旋性、混掺性。

流体质点不再成层流动，而是呈现不规则紊动，流层间质点相互混掺，为无序的随机运动。

（2）紊流受粘性和紊动的共同作用。

（3）水头损失与流速的1.75~2次方成正比。

（4）在流速较大且雷诺数较大时发生。

二、雷诺实验如图6-1所示，实验曲线分为三部分：（1）ab段：当υ<υc时，流动为稳定的层流。

（2）ef段：当υ>υ''时，流动只能是紊流。

（3）be段：当υc<υ<υ''时，流动可能是层流（bc段），也可能是紊流（bde段），取决于水流的原来状态。

图6-1图6-2观看录像3观看录像4观看录像5实验结果（图6-2）的数学表达式层流：m1=1.0, h f=k1v , 即沿程水头损失与流线的一次方成正比。
