10kV针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。
2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。
注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
5、扎线操作动作轻松流畅。
6、扎线工艺美观。
2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。
2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。
(1)、对于小转角杆，导线应绑在转角外侧。
施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。
3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、紧密2 、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜×宽10㎜软铝带，(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各15～20 ㎜。
▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽内，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250㎜。
第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉。
第三步：将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。
第四步：将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向)到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈。
第五步：将扎线盘起的一端沿针瓶内侧颈槽(顺时针方向)到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。
第六步：然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。
10kV 针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。
2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。
注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV 线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
5、扎线操作动作轻松流畅。
6、扎线工艺美观。
2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。
2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。
(1)、对于小转角杆，导线应绑在转角外侧。
施工人员应位于转角外侧(2) 、对于直线杆导线应绑在靠电杆一侧，以方便施工。
3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、紧密2 、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜×宽10㎜软铝带，（从绝缘子中间起始缠绕）其缠裹长度应超出绑扎长度两端各15～20 ㎜。
▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250 ㎜。
第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉第三步：将扎线盘起的一端按逆时针方向围绕针瓶侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。
第四步：将扎线盘起的一端沿针瓶外侧颈槽（顺时针方向）到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈第五步：将扎线盘起的一端沿针瓶侧颈槽（顺时针方向）到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。
第六步：然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。
10kV针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。
2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。
注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
5、扎线操作动作轻松流畅。
6、扎线工艺美观。
2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。
2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。
(1)、对于小转角杆，导线应绑在转角外侧。
施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。
3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、紧密2 、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜×宽10㎜软铝带，(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各15～20 ㎜。
▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽内，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250㎜。
第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉。
第三步：将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。
第四步：将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向)到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈。
第五步：将扎线盘起的一端沿针瓶内侧颈槽(顺时针方向)到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。
第六步：然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。
10kV针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。
2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。
注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
5、扎线操作动作轻松流畅。
6、扎线工艺美观。
2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。
2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。
(1)、对于小转角杆，导线应绑在转角外侧。
施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。
3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、紧密2 、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜×宽10㎜软铝带，(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各15～20 ㎜。
▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽内，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250㎜。
第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉。
第三步：将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。
第四步：将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向)到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈。
第五步：将扎线盘起的一端沿针瓶内侧颈槽(顺时针方向)到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。
第六步：然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。
![导线的绑扎固定[总结]](https://uimg.taocdn.com/9536719470fe910ef12d2af90242a8956becaa24.webp)
导线的绑扎固定架空配电线路的导线，在针式及蝶式绝缘子上的固定，普遍采用绑线缠绕法。
1.针式瓷瓶顶槽绑扎法。
（1）把导线嵌入瓷瓶顶部线槽中，并在导线左边近瓷瓶处用短扎线绕上三圈，然后放在左侧，待与长左线相绞。
（2）接着把长扎线按顺时针方向，从瓷瓶顶槽外侧绕到导线右边下侧，并在左侧导线上缠绕三圈。
（3）然后再按顺时针方向围绕瓷瓶颈槽内侧（即前面）到导线左边下侧，并在左侧导线缠绕三圈（在原三圈扎线的左侧）。
（4）然后再围绕瓶颈颈槽外侧顺时针到导线右边下侧，继续缠绕导线三圈（也排列在原三圈右侧）。
（5）把扎线围绕瓷瓶颈槽内侧顺时针到导线左边下侧，并斜压在顶槽中导线，继续扎到导线右边下侧。
（6）接着从导线右边下侧按逆时针方向围绕瓷瓶颈槽到左边导线下侧。
（7）然后把扎线从导线左边下侧斜压在顶槽中导线，使顶槽中导线被扎线压成“X”状。
（8）最后将扎线从导线右边下侧，按顺时针方向围绕瓷瓶颈槽，到扎线的另一端，相交于瓷瓶中间。
并在缠绕六圈后减去余端。
2.针式瓷瓶颈槽绑扎法。
（1）把绑线盘成一个圆盘，在绑线的一段留出一个短头，起长度为250MM左右，用绑线的短头在绝缘子左侧的导线上绑三圈（导线在瓷瓶的背面，即外侧），方向呈向导线外侧（经导线上方绕向导线内侧，然后放在左侧，待与长绑线相绞）。
（2）用盘起来的绑线向绝缘子脖颈内侧（即瓷瓶的前面）绕过，绕到绝缘子左侧导线上并绑三圈（呈逆时针），方向是向导线下方绕到导线外侧，再到导线上方。
（3）用盘起来的绑线，从绝缘子脖颈内侧绕回到绝缘子左侧导线上，并绑三圈（顺时针），方向是至导线下方经过外侧绕到导线上方（此时左侧导线上已有六圈），然后再经过绝缘子脖颈内侧回到绝缘子右侧导线上（逆时针），再绑三圈，方向是从导线的下方经外侧绕到导线上方（此时右侧导线上已绑有六圈）。
（4）用盘起来的绑线向绝缘子脖颈内侧绕过，绕到绝缘子左侧导线下方（顺时针），并向绝缘子左侧导线外侧，经导线下方绕到右侧导线的上方（顺时针）。
导线与瓷瓶绑扎固定方法一、瓷瓶顶槽绑扎法1、将绑线盘成一个圆盘，在绑线的一端留出适当长度的短头。
2、将导线嵌入瓷瓶顶部线槽中，在导线左边近瓷瓶处用短绑线在导线上沿逆时针方向绕三周后约剩100mm左右，放在左侧待与长绑线相绞。
3、长端绑线沿瓶颈外侧槽绕到瓷瓶右侧，在右侧导线上沿顺时针方向绕三周后经瓶颈内侧槽绕到瓷瓶左侧。
4、将长端绑线在导线左侧沿顺时针方向再绕三周（在原有的三周的左侧）后，经瓶颈外侧槽绕到瓷瓶右侧。
5、长端绑线在右侧导线上沿顺时针方向绕三周（在原有的三周的右侧）后，经瓶顶槽上导线的上面绕到瓷瓶左侧。
6、长端绑线在导线左侧沿顺时针方向绕一周后经瓶顶槽上导线的上面绕到瓷瓶右侧。
7、长端绑线在导线右侧沿顺时针方向绕一周后经瓶顶槽上导线的上面绕到瓷瓶左侧。
使瓷瓶顶槽中的导线被绑线压成“X”状。
8、将绑线两个端头相绞在一起，绕合成一个小辫，剪去多余的绑线，将小辫沿导线弯下压平。
二、瓷瓶颈槽绑扎法1、将绑线盘成一个圆盘，在绑线的一端留出适当长度的短头。
2、把导线嵌入瓷瓶颈部外线槽中，在导线左边近瓷瓶处用短绑线在导线上沿逆时针方向绕三周后约剩100mm左右，放在左侧待与长线相绞。
3、将长端绑线沿瓶颈内侧槽绕到瓷瓶右侧，在右侧导线上沿顺时针方向绕三周后经瓶颈内侧槽绕到瓷瓶左侧。
4、将长端绑线在导线左侧沿顺时针方向再绕三周（在原有的三周的左侧）后，经瓶颈内侧槽绕到瓷瓶右侧。
5、将长端绑线在右侧导线上沿顺时针方向绕三周（在原有的三周的右侧）后，经瓷瓶外槽绕到瓷瓶左侧。
6、将长端绑线在导线左侧沿顺时针方向绕一周后经过瓷瓶外槽上导线的上面绕到瓷瓶右侧。
7、将长端绑线在导线右侧沿顺时针方向绕一周后经过瓷瓶外槽上导线的上面绕到瓷瓶中间，使瓷瓶外槽中的导线被绑线压成“X”状。
9、最后将放在左侧待与长线相绞的绑线头与剩余的绑线在瓷瓶外侧中间相绞在一起，绕合成一个小辫，剪去多余的绑线，将小辫沿瓷瓶槽弯下压平。
三、导线终端杆蝶式瓷瓶上的绑扎法。
10kV针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。
2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。
注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
5、扎线操作动作轻松流畅。
6、扎线工艺美观。
2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。
2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。
(1)、对于小转角杆，导线应绑在转角外侧。
施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。
3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、紧密2 、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜×宽10㎜软铝带，(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各15～20 ㎜。
▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽内，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250㎜。
第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉。
第三步：将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。
第四步：将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向)到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈。
第五步：将扎线盘起的一端沿针瓶内侧颈槽(顺时针方向)到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。
第六步：然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。
3 瓷瓶（绝缘子）的绑扎3.1 瓷瓶的顶绑铝包带应超过瓷瓶绑扎部位两侧3 cm，缠绕应均匀。
扎线一般应使用同型号的导线，破股后单线绑扎。
使用扎线的中间部位，从瓷瓶的一侧同时自下而上分别缠导线一扣后，两线返到瓷瓶的对面，交叉返回各自的对面，自下而上缠绕3～5扣。
缠绕3～5扣后，由下侧顺线到瓷瓶上方的顶部交叉后，分别从对面的下侧收回扎线，自扎即可。
3.2 瓷瓶的侧绑扎线一般应使用同型号的导线，破股后单线绑扎。
使用扎线的中间部位，从瓷瓶的一侧同时返到瓷瓶的对面，自下而上交叉后返回，各自缠绕瓷瓶后再由下而上缠绕导线3～5扣，分别从对面的下侧收回扎线自扎即可，如图5所示。
3.3 导线回头的绑扎扎线一般应使用同型号的导线，破股后单线绑扎。
绑扎时应按规程规定，将导线回头留出适当距离，以免因扎线受力伤害导线。
截面25 mm2的导线，一般留出从瓷瓶中心算起至扎线间10 cm即可。
大于或小于25 mm2导线，可适当增加或缩小。
扎线时先余出自绑线头，缠绕3～5扣后，返回余头并至导线缠绕10 cm左右，翘起主线回头，缠绕主线3～5扣后，扎线与原扎线余头自扎即可。

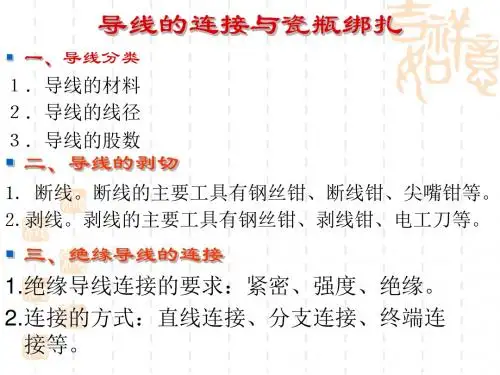

4 导线的接线4.1 导线的搭接架空导线档距内接头应采用铝接管压接，接户线的接线，可采用搭接的方式，见图6所示。
扎线一般应使用同型号的导线，破股后单线缠绕绑扎。
截面50 mm2的导线搭接长度，一般为25 cm左右，导线截面大于或小于50 mm2的导线，可适当增加或减小搭接长度。
缠绕扎线时，用两根扎线留出缠绕结束后自扎的扎线头，从搭接线的中间交叉后缠绕5 cm，再将两搭接线头分离主线，扎线再分别缠绕主线5 cm后，将分离的搭接线头合并至主线，再次各缠绕绑扎5 cm后即可。
4.2 一般接头的绑扎扎线一般应使用同分线型号的导线，破股后单线缠绕绑扎。
扎线缠绕长度应按分线的截面确定，截面25 mm2的导线，一般缠绕长度为10 cm 左右。
分线截面大于或小于25mm2的导线，可适当增加或减小扎线缠绕长度。
10kV针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。
2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。
注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
5、扎线操作动作轻松流畅。
6、扎线工艺美观。
2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。
2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。
(1)、对于小转角杆，导线应绑在转角外侧。
施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。
3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、紧密2 、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜×宽10㎜软铝带，(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各15～20 ㎜。
▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250㎜。
第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉。
第三步：将扎线盘起的一端按逆时针方向围绕针瓶侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。
第四步：将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向)到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈。
第五步：将扎线盘起的一端沿针瓶侧颈槽(顺时针方向)到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。
第六步：然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。
k V针式瓷瓶的绑扎图文详解This model paper was revised by the Standardization Office on December 10, 202010k V针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。
2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。
注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
5、扎线操作动作轻松流畅。
6、扎线工艺美观。
2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。
2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。
(1)、对于小转角杆，导线应绑在转角外侧。
施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。
3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、紧密2、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1㎜×宽10㎜软铝带，(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各15～20㎜。
▲绑线和铝包带第一步：把导线嵌入针瓶顶槽内，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250㎜。
第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉。
第三步：将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。
第四步：将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向)到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈。
导线在瓷瓶上的绑扎方法在低压和10kv高压的架空线上，一般都用绝缘子作为导线的支持物。
直线杆上的导线与绝缘子的贴靠方向应一致；转角杆上的导线，必须贴靠在绝缘子外侧，导线在绝缘子上的固定，均采用绑扎方法，裸铝绞线因质地过软。
而绑扎时用力较大，故在绑扎前需在铝绞线上包缠一层（如铝包带），包缠长度以两端各伸出绑扎处10~30mm为准。
1．蝶形绝缘子上导线的绑扎绑扎前，先在导线绑扎处包缠150mm长的铝带，包缠时，铝带每圈排列必须整齐、紧密和平服。
（1）直线段导线在蝶形绝缘子上的绑扎①把导线紧贴在绝缘子颈部嵌线槽内,并使扎线一端留出足够在嵌线槽中绕一圈和在导线上绕10圈的长度，而且使扎线与导线成X状。
②把扎线从导线右下侧嵌线槽背后至导线左边下侧，按逆时针方向围绕正面嵌线槽，从导线右边侧出。
③接着将扎线贴紧并围绕绝缘子嵌线槽背后至导线左边下侧，在贴近绝缘子处开始，将扎线在导线上紧缠10圈后，剪除余端。
④把扎线的另一端围绕嵌线槽背后至导线右边下侧，也在贴近绝缘子处开始，将扎线在导线上紧缠10圈后剪除。
（2）始终端支持点在蝶形绝缘子上的绑扎①把导线末端先在绝缘子嵌线槽内围绕一圈。
②接着把导线末端压着第一圈后再围绕第二圈。
③把扎线短的一端嵌入两导线末端并合处的凹缝中，扎线长的一端在贴近绝缘子处，按顺时针方向把两导线紧紧地缠扎在一起。
④在两始、终端导线上紧缠扎线到100mm长后，将扎线短的一端用钢丝钳紧绞6圈后剪去余端，并贴紧在两导线的夹缝中。
2，针式绝缘子上导线的绑扎绑扎前，先在导线绑扎处包缠150mm长的铝带。
（1）针式绝缘子的颈部绑扎方法①在贴近绝缘子处的导线右边扎线短的一端缠3圈，然后与另一端扎线互绞6圈,并把导线入绝缘子颈部的嵌线槽内。
②接着把扎线从绝缘子背后紧紧地绕到导线的左下方。
③把扎线从导线的左下方缠绕到导线右上方以后，并如同上述方法再把扎线绕绝缘子1圈。
④然后把扎线再缠绕到导线左上方，并继续绕到导线右下方，使扎线在导线上形成x形的交绑状。
电工瓷瓶绑扎知识点总结电工行业中，使用瓷瓶进行绝缘保护是一种常见的做法。
而瓷瓶的绑扎是很重要的一环，它不仅可以保护瓷瓶不受外界环境和力量的损害，还可以确保瓷瓶在使用过程中的稳定性和安全性。
因此，对于电工人员来说，掌握瓷瓶绑扎的知识和技巧是非常重要的。
本文将就电工瓷瓶绑扎的知识点进行总结，包括绑扎的目的、常用的绑扎方法、绑扎时的注意事项等内容，以供电工人员参考和学习。
一、绑扎的目的1. 保护瓷瓶：瓷瓶是一种绝缘材料，主要用于在高压电气设备中作为绝缘保护。
通过绑扎可以有效地保护瓷瓶不受外界环境和力量的损害，延长瓷瓶的使用寿命。
2. 稳定固定：在电气设备中，瓷瓶通常需要固定在支架上或者与其他部件连接在一起。
绑扎可以确保瓷瓶在使用过程中的稳定性，防止瓷瓶松动或者摆动，从而保障设备的安全运行。
3. 美观整洁：合理的绑扎可以使瓷瓶与其他部件结合得更为紧密，使设备看起来更加美观整洁，提高电气设备的整体品质。
二、常用的绑扎方法1. 绳索绑扎：绳索绑扎是一种常见的绑扎方法，主要是利用绳索围绕瓷瓶进行绑扎，以达到保护和固定的目的。
具体步骤如下：（1）选择合适的绳索：绳索要具有足够的强度和耐磨性，一般选择尼龙绳或者聚酯绳比较合适。
（2）围绕瓷瓶：将绳索围绕瓷瓶进行绑扎，要保证绑扎的紧密度和均匀度，不要出现绳索松动或者不均匀的情况。
（3）系紧绳结：绑扎完成后，要将绳索系紧，并且确保牢固可靠，防止在使用过程中产生松动或者脱落。
2. 带状绑扎：带状绑扎是一种利用带状材料（如胶带、绝缘胶带等）绕瓷瓶进行绑扎的方法。
具体步骤如下：（1）选择合适的带状材料：带状材料要具有良好的绝缘性能和耐热性能，一般选择绝缘胶带比较合适。
（2）绕瓷瓶绑扎：将带状材料绕瓷瓶进行绑扎，要保证绑扎的紧密度和均匀度，不要出现松动或者不均匀的情况。
（3）固定端口：在绑扎完成后，要将带状材料的端口固定牢固，防止在使用过程中产生松动或者脱落。
3. 夹具固定：在一些特殊的场合，可以利用专门的夹具进行固定。
.10kV针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、资料。
2、绑线和导线应使用同种金属，绑线自己不能够有接头、直径不得小于导线绞线单股直径，但也不能够太大，省得施工不便和不易绑紧。
注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV 线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
5、扎线操作动作轻松流畅。
6、扎线工艺雅观。
2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。
2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。
(1)、对于小转角杆，导线应绑在转角外侧。
施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。
3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、亲密.2、为了防范导线磨伤，扎线前先在导线绑扎的局部上顺绞线方向均匀缠上两层厚 1 ㎜×宽10 ㎜软铝带， (从绝缘子中间初步围绕)其缠裹长度应超出绑扎长度两端各15 ～20 ㎜。
▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽内，并在导线左侧紧靠针瓶处用扎线顺导线绞向绕上 3 圈，扎线短头一端预留 250 ㎜。
第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右侧导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交织。
第三步：将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右侧导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左侧导线下侧，在针瓶顶槽中形成十字。
第四步：将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向 )到导线右侧，在导线右侧紧挨针瓶沿导线绞向围绕3圈。
第五步：将扎线盘起的一端沿针瓶内侧颈槽 (顺时针方向 )到导线左侧下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右侧导线下侧。
第六步：尔后按逆时针方向围绕外侧针瓶颈部到导线左侧下侧再次将扎线向上提起。
本次实训旨在通过实际操作，使学生掌握10kV针式瓷瓶的绑扎方法，了解导线绑扎的要求和分类，提高学生动手能力和实际操作技能。
二、实训时间2023年10月25日三、实训地点电气工程实训室四、实训内容1. 导线绑扎要求（1）正确选择、检查和使用工具、材料。
（2）绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。
（3）10kV线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。
（4）导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。
（5）扎线操作动作轻松流畅。
（6）扎线工艺美观。
2. 导线在针瓶上绑扎分类（1）顶绑法：将导线绑在绝缘子顶槽中，适用于直线杆。
（2）侧绑法：将导线绑在绝缘子侧槽中，适用于小转角杆和直线杆。
3. 顶绑法的步骤及方法（1）先将绑线和铝包带盘成小圆圈，大小适中、紧密。
（2）为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1mm、宽10mm软铝带，其缠裹长度应超出绑扎长度两端各15～20mm。
（3）将导线嵌入针瓶顶槽内，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250mm。
1. 实训前，先由指导老师讲解实训目的、内容、步骤及注意事项。
2. 学生分组进行实训，每组配备一套10kV针式瓷瓶、导线、绑线、铝包带、工具等。
3. 学生按照实训步骤进行操作，指导老师巡回指导，纠正操作中的错误。
4. 实训过程中，学生遇到问题及时向指导老师请教。
5. 实训结束后，学生将实训作品进行整理，并由指导老师进行点评。
六、实训结果通过本次实训，学生掌握了10kV针式瓷瓶的绑扎方法，了解了导线绑扎的要求和分类，提高了动手能力和实际操作技能。
具体表现在以下几个方面：1. 学生能够正确选择、检查和使用工具、材料。
2. 学生能够按照要求进行导线绑扎，确保绑扎牢固。
3. 学生能够熟练掌握顶绑法和侧绑法的操作步骤。
低压线路瓷瓶侧绑扎方法
低压线路瓷瓶侧绑扎方法可以采用以下步骤：
1、准备好需要用到的工具和材料，包括瓷瓶、电线、绝缘胶带或热缩管以及剪刀。
2、测量所需电线长度，将电线从瓷瓶中穿过，并测量需要覆盖的距离。
需要留出一点余量，以便绑紧时可以调整。
3、将电线剪成所需长度，并使用剪刀将绝缘胶带或热缩管剪成大约相同的长度。
4、将电线沿瓷瓶表面覆盖，并确保电线平整贴合在瓷瓶上。
然后将绝缘胶带或热缩管围绕电线和瓷瓶，以确保电线紧贴在瓷瓶上。
5、紧紧拉住电线并绕着瓷瓶固定。
此时，注意电线不要出现褶皱或皱纹。
确保电线拉紧，以保证电线连接牢固。
6、使用扎线的中间部位，从瓷瓶的一侧同时自下而上分别缠导线一扣后，两线返到瓷瓶的对面，交叉返回各自的对面，自下而上缠绕。
然后再由下侧顺线到瓷瓶上方的顶部交叉后，分别从对面的下侧收回扎线，自扎即可。
