第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进展检测，并输入给计算机。
(2)实时控制决策：对采集到的表征被控参数的状态量进展分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制输出：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时〞，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进展处理，并在一定的时间内作出反响并进展控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线〞方式：在计算机控制系统中，如果生产过程设备直接及计算机连接，生产过程直承受计算机的控制，就叫做“联机〞方式或“在线〞方式。
(3)“离线〞方式：假设生产过程设备不直接及计算机相连接，其工作不直承受计算机的控制，而是通过中间记录介质，靠人进展联系并作相应操作的方式，那么叫做“脱机〞方式或“离线〞方式。
3.微型计算机控制系统的硬件由哪几局部组成？各局部的作用是什么？由四局部组成。
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个局部发出各种命令，同时对被控对象的被控参数进展实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进展各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进展监视，使之处于最优工作状态；对事故进展预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进展信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进展控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进展信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。
《计算机控制系统》作业参考答案作业一第一章1.1什么是计算机控制系统？画出典型计算机控制系统的方框图。
答：计算机控制系统又称数字控制系统,是指计算机参与控制的自动控制系统,既:用算机代替模拟控制装置,对被控对象进行调节和控制. 控制系统中的计算机是由硬件和软件两部分组成的.硬件部分: 计算机控制系统的硬件主要是由主机、外部设备、过程输入输出设备组成; 软件部分: 软件是各种程序的统称，通常分为系统软件和应用软件。
图1.3-2 典型的数字控制系统1.2.计算机控制系统有哪几种典型的类型？各有什么特点。
答：计算机控制系统系统一般可分为四种类型：（1）数据处理、操作指导控制系统；计算机对被控对象不起直接控制作用,计算机对传感器产生的参数巡回检测、处理、分析、记录和越限报警，由此可以预报控制对象的运行趋势。
（2）直接数字控制系统；一台计算机可以代替多台模拟调节器的功能，除了能实现PID调节规律外, 还能实现多回路串级控制、前馈控制、纯滞后补偿控制、多变量解藕控制，以及自适应、自学习,最优控制等复杂的控制。
（3）监督计算机控制系统；它是由两级计算机控制系统：第一级DDC计算机, 完成直接数字控制功能；第二级SCC计算机根据生产过程提供的数据和数学模型进行必要的运算，给DDC计算机提供最佳给定值和最优控制量等。
（4）分布式计算机控制系统。
以微处理机为核心的基本控制单元，经高速数据通道与上一级监督计算机和CRT操作站相连。
1.3.计算机控制系统与连续控制系统主要区别是什么？计算机控制系统有哪些优点？答：计算机控制系统与连续控制系统主要区别：计算机控制系统又称数字控制系统,是指计算机参与控制的自动控制系统,既:用计算机代替模拟控制装置,对被控对象进行调节和控制。
与采用模拟调节器组成的控制系统相比较，计算机控制系统具有以下的优点：（1）)控制规律灵活，可以在线修改。
（2）可以实现复杂的控制规律，提高系统的性能指标。
第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
!(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么—由四部分组成。
图微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

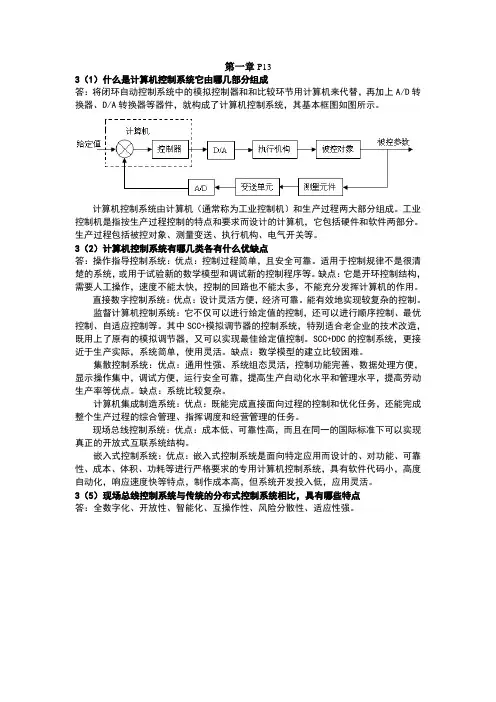

3（1）什么是计算机控制系统它由哪几部分组成答：将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。
计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。
工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。
生产过程包括被控对象、测量变送、执行机构、电气开关等。
3（2）计算机控制系统有哪几类各有什么优缺点答：操作指导控制系统：优点：控制过程简单，且安全可靠。
适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。
缺点：它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。
直接数字控制系统：优点：设计灵活方便，经济可靠。
能有效地实现较复杂的控制。
监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。
其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。
SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活。
缺点：数学模型的建立比较困难。
集散控制系统：优点：通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。
缺点：系统比较复杂。
计算机集成制造系统：优点：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。
现场总线控制系统：优点：成本低、可靠性高，而且在同一的国际标准下可以实现真正的开放式互联系统结构。
嵌入式控制系统：优点：嵌入式控制系统是面向特定应用而设计的、对功能、可靠性、成本、体积、功耗等进行严格要求的专用计算机控制系统，具有软件代码小，高度自动化，响应速度快等特点，制作成本高，但系统开发投入低，应用灵活。
第二章 输入输出过程通道1.什么是过程通道？过程通道有哪些分类？过程通道是在计算机和生产过程之间设置的信息传送和转换的连接通道。
按信息传递的方向来分，过程通道可分为输入过程通道和输出过程通道；按所传递和交换的信息来分，过程通道又可分为数字量过程通道和模拟量过程通道。
2.数字量过程通道由哪些部分组成？各部分的作用是什么？ 数字量过程通道包括数字量输入通道和数字量输出通道。
数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。
数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成。
其中：输入调理电路将来自控制装置或生产过程的各种开关量，进行电平转换，将其通断状态转换成相应的高、低电平，同时还要考虑对信号进行滤波、保护、消除触点抖动，以及进行信号隔离等问题。
4.简述光电耦合器的工作原理及在过程通道中的作用。
光电耦合器由封装在一个管壳内的发光二极管和光敏三极管组成，如图2.1所示。
输入电流流过二极管时使其发光，照射到光敏三极管上使其导通，完成信号的光电耦合传送，它在过程通道中实现了输入和输出在电气上的完全隔离。
图2.1光电耦合器电路图5.模拟量输入通道由哪些部分组成？各部分的作用是什么？模拟量输入通道一般由I/V 变换、多路转换器、采样保持器、A/D 转换器、接口及控制逻辑电路组成。
(1)I/V 变换：提高了信号远距离传递过程中的抗干扰能力，减少了信号的衰减，为与标准化仪表和执行机构匹配提供了方便。
(2)多路转换器：用来切换模拟电压信号的关键元件。
(3)采样保持器：A/D 转换器完成一次A/D 转换总需要一定的时间。
在进行A/D 转换时间内，希望输入信号不再变化，以免造成转换误差。
这样，就需要在A/D 转换器之前加入采样保持器。
(4)A/D 转换器：模拟量输入通道的任务是将模拟量转换成数字量，能够完成这一任务的器件，称为之模/数转换器(Analog/Digital Converter ，简称A/D 转换器或ADC)。
计算机控制系统习题集目录一各章习题 (1)二填空题练习 (6)三简答题练习 (8)四综合题练习 (11)一各章习题1.1 第1章绪论1. 计算机控制系统的硬件主要包括哪几个部分？2. 什么是过程控制通道，过程控制通道主要有哪几种？3. 根据计算机控制系统的发展历史和在实际应用中的状态，计算机控制系统可分为哪6类，各有何特点？4. 计算机控制系统从深度和广度两方面各有何发展趋势。
1.2 第2章计算机控制系统中的检测设备和执行机构1. 什么叫传感器及变送器？2. 简述压力检测的主要方法和分类。
3. 简述温度检测的主要方法和分类。
4. 简述热电偶测温的原理。
2. 物位仪表分为哪几类？6. 简述电容式差压变送器的工作原理。
7. 简述常用执行机构和执行器的工作原理。
8. 简述TT302温度变送器的结构和工作原理。
9. 简述交流、直流伺服电机的工作原理。
10.简述步进电机的工作原理。
1.3 第3章计算机总线技术1.什么叫总线？为什么要制定计算机总线标准？2.计算机总线可以分为哪些类型？3.评价总线的性能指标有哪些？4.STD总线有哪些特点？5.常用的PC总线有哪些？各有什么特点？6.简述PCI总线的性能特点。
7. 简述IEEE-488总线的工作过程。
8. 详述RS-232C 、RS-485和RS-422总线的特点和性能。
9. RS-232C 总线常用的有哪些信号？如何通过该接口实现远程数据传送？10. 什么是平衡方式和不平衡传输方式？试比较两种方式的性能。
11. USB 数据传输方式有哪几种？USB 协议中是如何区分高速设备和低速设备的？12. 简述USB 总线的枚举过程1.4 第4章 过程通道与人机接口1．什么是过程通道？过程通道由哪几部分组成？2．画出数字量输入输出通道的结构。
3．在数字量输入调理电路中，采用积分电容或RS 触发器是如何消除按键抖动的？4．数字量输出驱动电路有哪三种形式？各有什么特点？5．画出D/A 转换器原理框图，并说明D/A 转换的原理。
抗干扰技术•定义：抗干扰技术就是研究干扰的产生根源、干扰的传播方式和避免被干扰的措施（对抗）等问题。
机电一体化系统的设计中，既要避免被外界干扰，也要考虑系统自身的内部相互干扰，同时还要防止对环境的干扰污染。
国家标准中规定了电子产品的电磁辐射参数指标。
•外部干扰由使用条件和外部坏境因素决定。
外部坏境有：天电干扰（雷电或大气电离作用以及其他气象引起的干扰电波）天体干扰（太阳和其他星球辐射的电磁波）电气设备的干扰（广播电台或通讯发射台发出的电磁波）瞬变过程的设备也会产生较大的干扰（荧光灯、开关等）内部干扰则是由系统的结构布局、制造工艺所引入的有：分布电容、分布电感引起的耦合感应元器件产生的噪声多点接地造成的点位差引入的干扰等等•传播途径静电耦合：磁场耦合：公共阻抗耦合：发生在两个电路的电流流经一个公共阻抗时，一个电路在该阻抗上的电压降会影响到另一个电路，从而产生干扰噪声的影响•串模干扰的抑制串模干扰是指叠加在被测信号上的干扰噪声机干扰串联在信号源回路中方法是：采用双绞线和滤波器两种措施双绞线：两根互相绝缘的导线扭绞缠绕组成，为了增强抗干扰能力，可在双绞线的外面加上金属编织或护套形成屏蔽双绞线引入滤波电路•共模干扰的抑制共模干扰是指计算机控制系统输入通道中信号放大器两个输入端上共有的干扰电压方法：采用变压器来隔离“模拟地”和”数字地•长线传输干扰的抑制方法：始端阻抗匹配•抗干扰的措施：提高抗干扰的措施最理想的方法是抑制干扰源，使其不向外产生干扰或将其干扰影响限制在允许的范围之内。
由于车间现场干扰源的复杂性，要想对所有的干扰源都作到使其不向外产生干扰，几乎是不可能的，也是不现实的。
另外，来自于电网和外界环境的干扰，机电一体化产品用户环境的干扰源也是无法避免的。
因此，在产品开发和应用中，除了对一些重要的干扰源，主要是对被直接控制的对象上的一些干扰源进行抑制外，更多的则是在产品内设法抑制外来干扰的影响，以保证系统可靠地工作。
第一章 计算机控制系统概述1、计算机控制系统的概念是什么？计算机控制系统是以计算机技术、控制理论及自动化技术相结合并应用于工业生产过程的结果，是以自动控制理论为基础，以计算机为手段的控制系统。
2、计算机系统由哪些部分组成？并画出方框图。
计算机控制系统由计算机、外部设备、操作台、输入通道、输出通道、检测装置、执行机构、被控对象以及相应的软件组成。
3、计算机控制系统的主要性能指标有哪些？稳定性/动态指标/稳态指标/能控性与能观性4、计算机控制系统的主要特点有哪些？各项 连续控制系统 计算机控制系统信号形式 都是模拟信号 模拟信号、数字信号皆有控制规律实现 由模拟电路实现 由计算机通过程序实现控制形式 整个过程始终连续控制 整个过程始终离散控制控制器作用 一个控制器控制一个回路 一个控制器分时控制多个回路功能强度 简单控制 具有丰富的指令系统和很强的逻辑判断功能 自动化程度 自动化程度低 便于实现控制与管理的一体化5、计算机控制系统是怎样分类的？按功能和控制规律可分为几类？一、按控制系统的功能及结构特点分类①操作指导控制系统②直接数字控制系统DDC③监督控制系统 SCC④计算机分级控制⑤集散控制系统 DCS⑥现场总线控制系统FCS外部设备操作台 输入通道 检测装置输出通道 执行机构 计 算 机 被 控 对 象二、按控制规律分类①程序和顺序控制② PID 控制③最少拍控制④复杂规律的控制⑤智能控制第二章 离散控制系统及Z 变换分析法1、计算机控制系统的信号形式有哪些？连续模拟信号:时间与幅值上均连续，如 r(t)、y(t)、u(t)离散模拟信号:时间是离散的，幅值上连续，如y*(t)、u*(t)离散数字信号:时间离散的，幅值为数字量，如y(kT)、u(kT)2、香农(Shannon)采样定理是如何描述的？一个连续时间信号f(t)，设其频带宽度是有限的，其最高频率为ωmax(或fmax)，如果在等间隔点上对该信号f(t)进行连续采样，为了使采样后的离散信号f *(t)能包含原信号f(t)的全部信息量。
关于提高计繇疆信息科拳算机控制系统抗干扰性、可靠性方法的研究张军伟1李毅凯2(1．保定电力职业技术学院河北保定0710022．河北大学图书馆河北保定071002)[摘要]分析各类干扰对计算机控制系统安全可靠性的影响，提出增强计算机控制系统抗干扰性、可靠性的若干技术措施。
阐释提高实时性能在工控计算机系统中的意义和具体的实现方法。
[关键词]计算机控制抗十扰技术实时件能程序容错接地中图分类号：TP3文献标识码：^文章编号：1671—7597(2008)0910033—01一、引言近年来，计算机控制系统在工业自动化、生产过程控制、智能化仪表等领域的应用越来越深入和广泛。
计算机控制系统是自动控制理论和计算机技术相结合的产物。
其运行是计算机与外部世界动态交换、处理信息的过程。
外部的干扰、内部的故障都会导致系统的不稳定，使计算机硬件的工作遭到破坏，计算机的软件也受到冲击，甚至酿成灾难性的恶果。
因此，提高计算机控制系统的可靠性与抗干扰能力，不仅涉及其使用价值和经济效益，而且对生产设备和人身安全都具有重要的意义。
=、各类干扰_及其对计算机控制系统的影一干扰是指除有用信号以外的散杂信号。
这些散杂信号中的某些信号会引起有用信号的畸变从而产生数据错误，扰乱程序的正常运行，有些甚至损坏计算机控制系统。
干扰包括外部干扰和内部干扰，外部干扰是由与计算机控制系统本身不相干的外部环境和使用条件产生的；而内部干扰则是指由控制系统的结构布局、生产工艺等冈素引起的干扰。
三、计算机控制系统抗干扰技术要想抑制干扰的产生就要分析干扰形成的原因，从而帮助我们将干扰对系统造成的危害降到最低限度。
形成千扰的基本要素有三个，如图l所示。
(1)干扰源，指产生干扰的元件、设备或信号，如：雷电、继电器、可控硅、电机、高频时钟等都町能成为干扰源。
(2)传播路径，指干扰从干扰源传播到敏感器件的通路或媒介。
(3)敏感对象。
指容易被干扰的对象。
广———]厂————]厂—————1I干扰源卜．|传国逸径卜．I敏撇I．．．．．．．．．．．．．_J【．．．．．．．．．．．．．．．．．-J1．．．．．．．．．．．．．．．．_J图l干扰形成的基本过程由图1可以看出，干扰源、传播路径、敏感器件三个因素是形成干扰的必要条件。
