0101011307-建筑物屋面避雷带

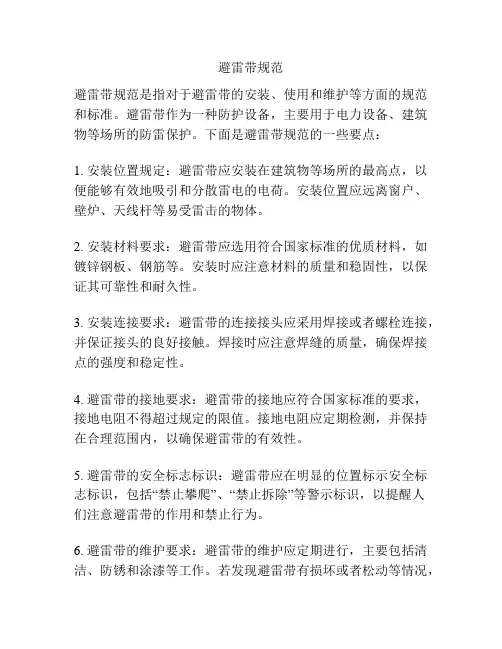

避雷带规范避雷带规范是指对于避雷带的安装、使用和维护等方面的规范和标准。

避雷带作为一种防护设备，主要用于电力设备、建筑物等场所的防雷保护。

下面是避雷带规范的一些要点：1. 安装位置规定：避雷带应安装在建筑物等场所的最高点，以便能够有效地吸引和分散雷电的电荷。

安装位置应远离窗户、壁炉、天线杆等易受雷击的物体。

2. 安装材料要求：避雷带应选用符合国家标准的优质材料，如镀锌钢板、钢筋等。

安装时应注意材料的质量和稳固性，以保证其可靠性和耐久性。

3. 安装连接要求：避雷带的连接接头应采用焊接或者螺栓连接，并保证接头的良好接触。

焊接时应注意焊缝的质量，确保焊接点的强度和稳定性。

4. 避雷带的接地要求：避雷带的接地应符合国家标准的要求，接地电阻不得超过规定的限值。

接地电阻应定期检测，并保持在合理范围内，以确保避雷带的有效性。

5. 避雷带的安全标志标识：避雷带应在明显的位置标示安全标志标识，包括“禁止攀爬”、“禁止拆除”等警示标识，以提醒人们注意避雷带的作用和禁止行为。

6. 避雷带的维护要求：避雷带的维护应定期进行，主要包括清洁、防锈和涂漆等工作。

若发现避雷带有损坏或者松动等情况，应及时修复或更换，以保证其良好的工作状态。

7. 避雷带的使用注意事项：避雷带应严禁用于其他非法用途，如固定物品、支撑物体等。

避雷带使用过程中应避免与其他金属物体接触，以免影响其防雷功能。

8. 避雷带的检测和验收：对于避雷带的安装和维护工作，应定期进行检测和验收。

检测和验收应按照国家标准的要求进行，确保避雷带的功能和安全性。

9. 避雷带的故障处理：一旦发现避雷带存在故障或者损坏等情况，应立即采取相应的措施进行处理。

故障处理应由专业的技术人员进行，以免造成进一步的危害。

10. 避雷带的相关培训：对于使用和维护避雷带的人员，应进行相关的培训，使其了解避雷带的基本知识和操作规程，以提高其安全意识和操作技能。

遵守以上避雷带规范，能够有效地保障避雷带的工作效果和使用安全，提高电力设备和建筑物等场所的防雷保护能力，减少雷击事故的发生。

500kV变电站新建工程
标准工艺设计
目录
一、遵循标准 (3)
二、工艺设计应用内容 (3)
一、遵循标准
《国家电网公司输变电工程标准工艺(三)》工艺标准库(2013年版)
《国家电网公司输变电工程标准工艺(四)》典型施工方法(第一辑、第二辑) 《国家电网公司输变电工程标准工艺(六)》工艺设计图集
《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-2014 二、工艺设计应用内容
本工程《国家电网公司输变电工程标准工艺(三)》工艺标准库(2013年版)中标准工艺可应用项共计108项，其中土建工程可应用项66项，电气工程可应用项目42项，具体详下表：
（1）通用建筑工程部分
（2）户外配电装置土建工程部分
（3）户外场地工程部分
（4）站区及主变压器消防工程部分
（5）变电电气工程子库。

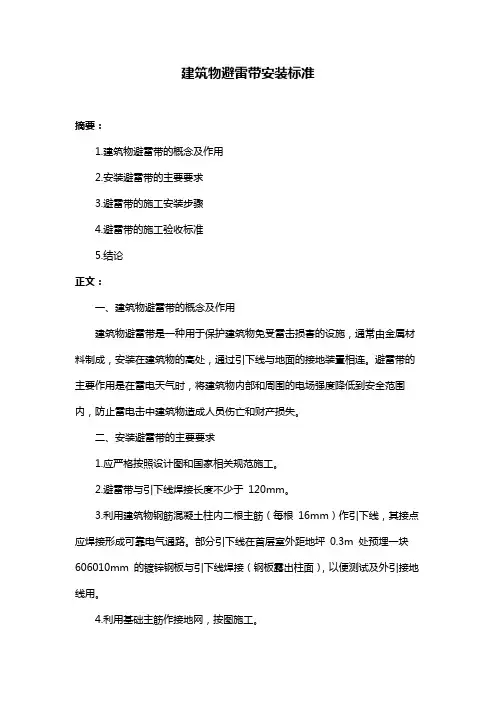

建筑物避雷带安装标准摘要：1.建筑物避雷带的概念及作用2.安装避雷带的主要要求3.避雷带的施工安装步骤4.避雷带的施工验收标准5.结论正文：一、建筑物避雷带的概念及作用建筑物避雷带是一种用于保护建筑物免受雷击损害的设施，通常由金属材料制成，安装在建筑物的高处，通过引下线与地面的接地装置相连。

避雷带的主要作用是在雷电天气时，将建筑物内部和周围的电场强度降低到安全范围内，防止雷电击中建筑物造成人员伤亡和财产损失。

二、安装避雷带的主要要求1.应严格按照设计图和国家相关规范施工。

2.避雷带与引下线焊接长度不少于120mm。

3.利用建筑物钢筋混凝土柱内二根主筋（每根16mm）作引下线，其接点应焊接形成可靠电气通路。

部分引下线在首层室外距地坪0.3m 处预埋一块606010mm 的镀锌钢板与引下线焊接（钢板露出柱面），以便测试及外引接地线用。

4.利用基础主筋作接地网，按图施工。

5.三、四、五层及每向上三层均利用结构圈梁水平钢筋焊接成均压环，所有引下线、建筑物内的金属结构和金属设备均应连到环上。

三、避雷带的施工安装步骤1.根据设计图纸和相关规范，在建筑物的适当位置安装避雷带。

2.将避雷带与引下线焊接，确保焊接长度不少于120mm。

3.利用建筑物钢筋混凝土柱内的两根主筋作为引下线，并焊接形成可靠的电气通路。

4.在首层室外距地坪0.3m 处预埋一块镀锌钢板，并与引下线焊接。

5.利用基础主筋制作接地网，并按照设计图纸进行施工。

6.在三、四、五层及每向上三层的建筑物中，利用结构圈梁水平钢筋焊接成均压环，并将所有引下线、建筑物内的金属结构和金属设备连接到环上。

四、避雷带的施工验收标准1.隐蔽部分的验收：为保障建筑物防雷设施施工质量，在以下环节必须通知市防雷设施检测所到现场进行检测、验收。

2.桩筋与承台钢筋焊接完成并在浇注混凝土之前。

3.完成承台浇注，焊接完地梁钢筋时。

4.有裙楼的建筑物，裙楼顶防雷设施施工完毕时。

5.完成层板浇注，开始驳接时。

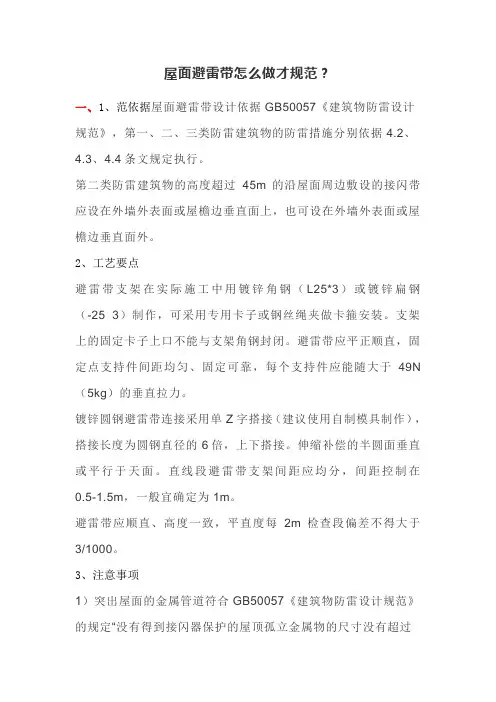

屋面避雷带怎么做才规范？一、1、范依据屋面避雷带设计依据GB50057《建筑物防雷设计规范》，第一、二、三类防雷建筑物的防雷措施分别依据4.2、4.3、4.4条文规定执行。

第二类防雷建筑物的高度超过45m的沿屋面周边敷设的接闪带应设在外墙外表面或屋檐边垂直面上，也可设在外墙外表面或屋檐边垂直面外。

2、工艺要点避雷带支架在实际施工中用镀锌角钢（L25*3）或镀锌扁钢（-25×3）制作，可采用专用卡子或钢丝绳夹做卡箍安装。

支架上的固定卡子上口不能与支架角钢封闭。

避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能随大于49N （5kg）的垂直拉力。

镀锌圆钢避雷带连接采用单Z字搭接（建议使用自制模具制作），搭接长度为圆钢直径的6倍，上下搭接。

伸缩补偿的半圆面垂直或平行于天面。

直线段避雷带支架间距应均分，间距控制在0.5-1.5m，一般宜确定为1m。

避雷带应顺直、高度一致，平直度每2m检查段偏差不得大于3/1000。

3、注意事项1）突出屋面的金属管道符合GB50057《建筑物防雷设计规范》的规定“没有得到接闪器保护的屋顶孤立金属物的尺寸没有超过以下数值时可不要求附加的保护措施：高出屋顶平面不超过0.3m，上层表面总面积不超过1.0㎡和上层表面的长度不超过2.0m”的应与防雷装置相连。

详见下图保护区域描述。

特别情况下，符合GB50057《建筑物防雷设计规范》中的金属管道及附件需单独设置接闪装置。

2）符合GB50057《建筑物防雷设计规范》的规定“不处在接闪器保护范围内的非导电性屋顶物体，当它没有突出由接闪器形成的平面0.5m以上时，可不要求附加增设接闪器的保护措施。

”非金属管道应单独设置接闪器。

3）高层建筑，一类建筑超出30m，二类建筑超出45m，三类建筑超出60m，应做防侧击雷。

高层建筑屋顶预防直击雷宜沿屋顶周边设避雷带，其安装位置略微突出屋顶外沿，如图特殊情况处理（见图集03D501-3P54）。

屋顶避雷带规范篇一：避雷规范避雷针及接地安装细则一、质量标准：（一）依据标准：应符合国家标准：GB50169-92《电气装置安装工程接地装置施工及验收规范》GBJ303-88《建筑电气安装工程质量检验评定标准》（二）保证项目：1、接地装置的接地电阻必须符合设计要求。

2、接至电气设备、器具可拆卸的其它非带电金属部件接地（接零）的分支线，必须直接与接地干线相连，严禁串联连接。

（三）基本要求：1、接闪器、引下线、接地极产品材料规格必须符合设计规范2、避雷带引下线规格由设计规范决定，材质要求镀锌钢材，埋地连接线应不小于40×4 渡锌扁钢，并在断接卡处与引下线直接、或采用建筑物2 根及以上主筋引下，但其截面应大于100 平方毫米，电焊搭接长度为双面6 倍截面直径，引下线遇弯曲处不应做成死弯。

3、避雷引下线与建筑物屋顶其它金属部份如透气管，雨水管等，互相连接。

4、所有防雷装置的各种金属件必须镀锌，镀锌层要均匀。

5、防雷接地、工作（保护）接地的镀锌扁钢塔接不得成Ｔ型，严禁直接对接，搭接焊接长度必须为扁钢宽度的2 倍（园钢为直径的6 倍）且不得少于三个棱边焊接，两个长边的焊缝应平整饱满，不得有咬肉、夹渣、焊瘤等现象，严禁用砂轮机打磨，焊渣应及时清除，并刷二度防锈漆（埋地刷二度沥青漆）。

6、防雷接地断接卡应为40×4 与25×4 镀锌扁钢搭接，搭接长度100mm，上下螺栓孔距端边为25mm（钻孔为φ11mm ，镀锌螺栓为M10×25mm）,镀锌垫圈、弹簧垫圈齐全。

扁钢在钢管保护口的两边应点焊，管口应密封，断接卡的标高在单位工程和住宅小区中应一致，宜为距地1.5-1.8m 处，并加保护。

7、防雷接地利用主钢筋引出屋面应用同规格镀锌扁钢与避雷带焊接，利用金属钢管栏杆作避雷带的应用镀锌扁钢与主钢筋及拦杆可靠焊接，其根数，坐标位置应与设计相符，在钢管对接处应加焊扁钢跨接线，利用基础钢筋引入大地而不设接地装置的，可不设断接卡，但应有测量接地电阻的测量点，测量点的标高如设计无规定时，从地面至测量点中心宜为500mm 。

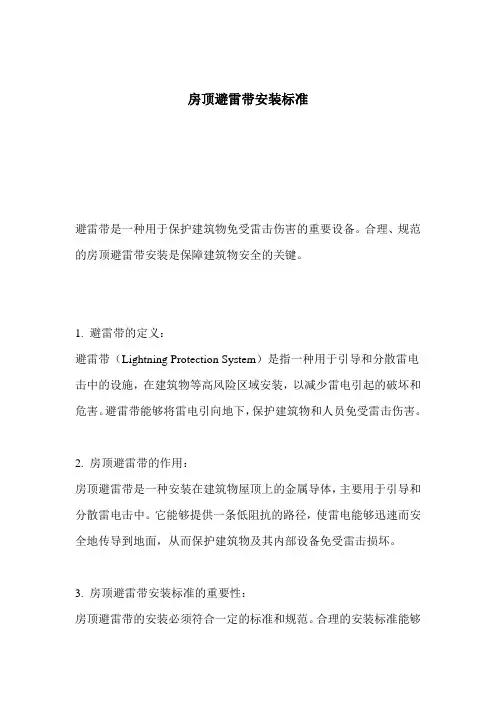

房顶避雷带安装标准避雷带是一种用于保护建筑物免受雷击伤害的重要设备。

合理、规范的房顶避雷带安装是保障建筑物安全的关键。

1. 避雷带的定义：避雷带（Lightning Protection System）是指一种用于引导和分散雷电击中的设施，在建筑物等高风险区域安装，以减少雷电引起的破坏和危害。

避雷带能够将雷电引向地下，保护建筑物和人员免受雷击伤害。

2. 房顶避雷带的作用：房顶避雷带是一种安装在建筑物屋顶上的金属导体，主要用于引导和分散雷电击中。

它能够提供一条低阻抗的路径，使雷电能够迅速而安全地传导到地面，从而保护建筑物及其内部设备免受雷击损坏。

3. 房顶避雷带安装标准的重要性：房顶避雷带的安装必须符合一定的标准和规范。

合理的安装标准能够确保避雷带的有效性和可靠性，提供充分的安全保障。

如果避雷带的安装不符合标准，可能会导致其功能失效，进而使建筑物及其内部设备受到雷击危害。

4. 房顶避雷带安装标准的主要内容：房顶避雷带的安装标准主要包括以下方面：a. 材料要求：避雷带应采用优质的导电金属材料，如铜、铝或镀锌钢等。

这些材料具有良好的导电性和耐腐蚀性，能够有效地引导雷电流。

b. 安装位置：避雷带应尽可能安装在建筑物的最高点，以便有效引导雷电击中。

同时，在安装过程中，需要考虑建筑物结构、屋顶形状和周围环境等因素。

c. 接地要求：避雷带必须与地面形成良好的电连接，以确保雷电能够快速传导到地面。

接地系统应符合相关接地标准，包括接地电阻、接地导体材料和接地深度等要求。

d. 连接和绝缘：避雷带与建筑物的金属结构和其他金属部件之间应有可靠的连接，并且需要进行必要的绝缘和防腐处理，以防止腐蚀和电气故障。

e. 定期检测和维护：安装好的房顶避雷带需要定期检查和维护，以确保其正常运行和有效性。

检测包括检查避雷带的连接情况、接地系统的有效性和避雷带的材料状况等。

5. 其他注意事项：在房顶避雷带的安装过程中，还需要注意一些其他事项，如安全措施、防火要求和当地法规等。

《建筑物防雷设计规范》GB 50057 —2010第5.2.8条规定：“利用屋顶建筑构件内钢筋作接闪器应符合本规范第4.3.5条和第4.4.5条的规定。

”第5.2.9条规定：“除利用混凝土构件钢筋或在混凝土内专设钢材作接闪器外，钢质接闪器应热镀锌。

在腐蚀性较强的场所，尚应采取加大其截面或其他防腐措施。

”可见，暗设接闪器是允许的。

但在不影响美观的前提下，还是尽量做明装的，暗装的遇到直击雷很难说对建筑物不造成部分破坏。

避雷带可以暗敷在建筑物表面的抹灰层内。

或直接利用结构钢筋，并应与暗敷的避雷网或楼板的钢筋想焊接，避雷带实际也是均压环一、避雷针的安装避雷针(接闪器)的安装主要包括避雷针的安装和避雷带(网)的安装。

(一)避雷针的安装安装注意事项如下：(1)建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。

(2)不得在避雷针构架上架设低压线路或通讯线路。

(二)避雷带和避雷网的安装1.明装避雷带(网)安装适于安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙(平屋顶)等处。

(1)避雷带在屋面混凝土支座上的安装避雷带(网)的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。

( 2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定;并应尽量随结构施工预埋支架。

支架的支起高度不应小于150mm 。

当条件受限制时，应在墙体施工时预留不小于100mmx 100mmx 100mm的孔洞，洞口的大小应里外一致。

首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0. 25-0. 5m。

直线段支架水平间距为1-1. 5m，垂直间距为1. 5-2m，且支架间距应平均分布。

避雷带(网)在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。

(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。

现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体;支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。

建筑物避雷带安装标准
建筑物避雷带的安装标准可以参考以下要求：
1. 材料选择：避雷带应采用导电性能良好的材料，如镀锌钢板、铝合金材料等。

2. 安装位置：避雷带应安装在建筑物最高点、接近物体侧面、屋顶和建筑物周围等易受闪电打击的位置，以确保有效地引导雷电电流。

3. 安装方式：避雷带应采用可靠的固定方式，如焊接、螺栓连接等，以确保其在风雨等恶劣环境下不易脱落。

4. 引下线安装：避雷带应连接到地下，通常通过埋设的金属引下线和接地装置接入地下，以确保电流顺利引入地下。

5. 地下接地装置：避雷带的引下线接入地下应符合相关的接地设施要求，确保引导电流迅速分散到地下。

6. 接地电阻：避雷带的地下接地电阻应符合相关规定要求，一般要求接地电阻不超过规定的限值。

7. 安全标志：在建筑物上安装避雷带时，应设置相应的安全标志，以提醒人们注意避雷带的存在并遵守相关安全规定。

8. 定期检测：建筑物避雷带的安装完毕后，应定期进行检测，以确保其连接牢固且导电性能正常，及时进行维修和更换。

以上是一般常见的建筑物避雷带安装标准，具体还需根据当地的法律法规和国家标准进行细化和确定。

建筑物避雷带的安装应由专业合格的工程师进行设计和施工，确保其符合相关的安全和技术要求。

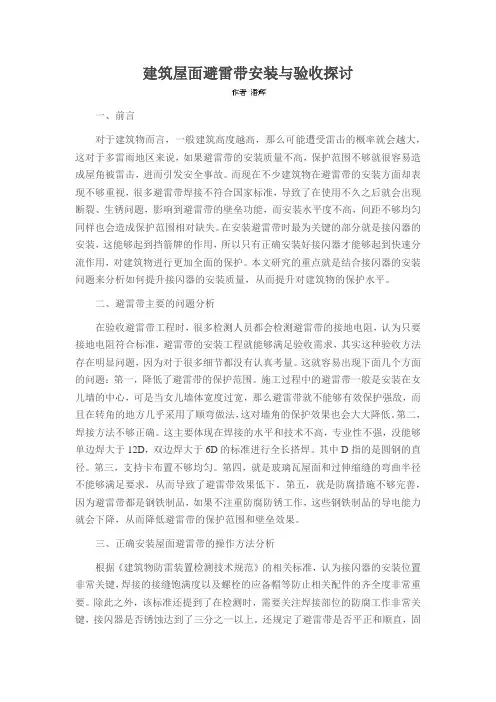

建筑屋面避雷带安装与验收探讨一、前言对于建筑物而言，一般建筑高度越高，那么可能遭受雷击的概率就会越大，这对于多雷雨地区来说，如果避雷带的安装质量不高，保护范围不够就很容易造成屋角被雷击，进而引发安全事故。

而现在不少建筑物在避雷带的安装方面却表现不够重视，很多避雷带焊接不符合国家标准，导致了在使用不久之后就会出现断裂、生锈问题，影响到避雷带的壁垒功能，而安装水平度不高，间距不够均匀同样也会造成保护范围相对缺失。

在安装避雷带时最为关键的部分就是接闪器的安装，这能够起到挡箭牌的作用，所以只有正确安装好接闪器才能够起到快速分流作用，对建筑物进行更加全面的保护。

本文研究的重点就是结合接闪器的安装问题来分析如何提升接闪器的安装质量，从而提升对建筑物的保护水平。

二、避雷带主要的问题分析在验收避雷带工程时，很多检测人员都会检测避雷带的接地电阻，认为只要接地电阻符合标准，避雷带的安装工程就能够满足验收需求，其实这种验收方法存在明显问题，因为对于很多细节都没有认真考量。

这就容易出现下面几个方面的问题：第一，降低了避雷带的保护范围。

施工过程中的避雷带一般是安装在女儿墙的中心，可是当女儿墙体宽度过宽，那么避雷带就不能够有效保护强敌，而且在转角的地方几乎采用了顺弯做法，这对墙角的保护效果也会大大降低。

第二，焊接方法不够正确。

这主要体现在焊接的水平和技术不高，专业性不强，没能够单边焊大于12D，双边焊大于6D的标准进行全长搭焊。

其中D指的是圆钢的直径。

第三，支持卡布置不够均匀。

第四，就是玻璃瓦屋面和过伸缩缝的弯曲半径不能够满足要求，从而导致了避雷带效果低下。

第五，就是防腐措施不够完善，因为避雷带都是钢铁制品，如果不注重防腐防锈工作，这些钢铁制品的导电能力就会下降，从而降低避雷带的保护范围和壁垒效果。

三、正确安装屋面避雷带的操作方法分析根据《建筑物防雷装置检测技术规范》的相关标准，认为接闪器的安装位置非常关键，焊接的接缝饱满度以及螺栓的应备帽等防止相关配件的齐全度非常重要。

屋面避雷带尺寸标准
屋面避雷带的尺寸标准取决于其材料和安装方式。

避雷带主要由耐腐蚀、导电性能好的铝板、铜板或镀锌板制作而成。

其尺寸宽度一般不低于150mm，厚度一般不低于1.5mm，长度根据实际需要确定。

在制作过程中，需要进行拉丝处理，以提高其导电性能。

对于安装位置，避雷带应位于建筑物最高点或者暴露在空气中的金属部件上，并与地网相连通。

同时，在避雷带的两端需要连接避雷线，将避雷电流引入地下。

避雷带的安装需要遵循一定的规范，以确保其导电性能和安全性能。

具体来说，这些规范包括：
1. 安装要固定稳定，与屋面固定件牢固连接。

2. 避雷带安装时应注意保护表面涂层不被破坏，特别是在施工过程中，需要采取防止损坏的措施。

3. 避雷带的两端需要连接避雷线，并将避雷线引入地下。

4. 避雷带之间的接头应处于不易被损坏的位置，采用搭接并用钉或螺栓加固的方式。

5. 避雷带的连接件应使用导电性能好、耐腐蚀的材料制作。

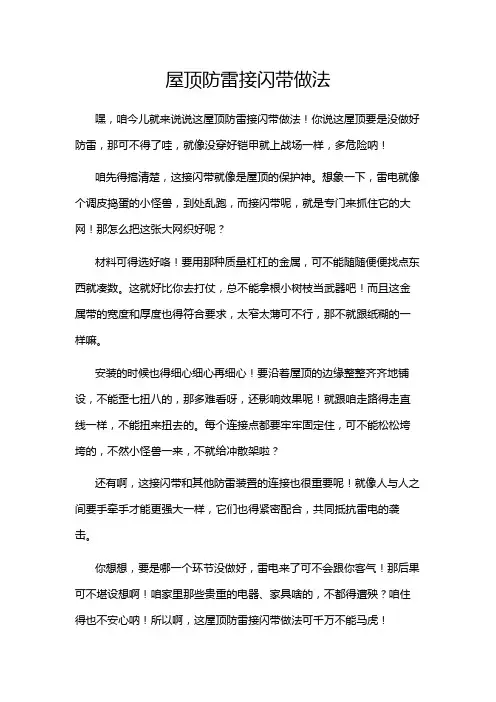

屋顶防雷接闪带做法
嘿，咱今儿就来说说这屋顶防雷接闪带做法！你说这屋顶要是没做好防雷，那可不得了哇，就像没穿好铠甲就上战场一样，多危险呐！
咱先得搞清楚，这接闪带就像是屋顶的保护神。

想象一下，雷电就像个调皮捣蛋的小怪兽，到处乱跑，而接闪带呢，就是专门来抓住它的大网！那怎么把这张大网织好呢？
材料可得选好咯！要用那种质量杠杠的金属，可不能随随便便找点东西就凑数。

这就好比你去打仗，总不能拿根小树枝当武器吧！而且这金属带的宽度和厚度也得符合要求，太窄太薄可不行，那不就跟纸糊的一样嘛。

安装的时候也得细心细心再细心！要沿着屋顶的边缘整整齐齐地铺设，不能歪七扭八的，那多难看呀，还影响效果呢！就跟咱走路得走直线一样，不能扭来扭去的。

每个连接点都要牢牢固定住，可不能松松垮垮的，不然小怪兽一来，不就给冲散架啦？
还有啊，这接闪带和其他防雷装置的连接也很重要呢！就像人与人之间要手牵手才能更强大一样，它们也得紧密配合，共同抵抗雷电的袭击。

你想想，要是哪一个环节没做好，雷电来了可不会跟你客气！那后果可不堪设想啊！咱家里那些贵重的电器、家具啥的，不都得遭殃？咱住得也不安心呐！所以啊，这屋顶防雷接闪带做法可千万不能马虎！
咱老百姓过日子，不就图个平平安安嘛！把这防雷接闪带做好了，就相当于给咱的家加了一道坚固的防线。

下雨打雷的时候咱也能踏踏实实待在家里，不用担心被雷劈到。

这可不是小事啊，得认真对待！
总之，屋顶防雷接闪带做法可太重要啦！咱得重视起来，按照要求一步一步做好，让咱的家远离雷电的威胁，安安全全的，那多好哇！别不当回事儿，到时候出了问题可就后悔莫及啦！这可是关系到咱身家性命的大事儿呢！。

避雷带是在建筑物的屋脊和屋顶四周敷设的接地导体，是由避雷针、避雷线发展而来的。

作者最早是由德国资料中了解到这项技术。

避雷网是在避雷带的中间敷设接地导体，以保护建筑物的中间部位。

用于保护建筑物，其优点是敷设简便、造价低,而且同高耸的避雷针相比,引雷的几率大为减少。

而且它接闪后一般是由多根引下线泄散电流，室内设备上的反击电压相对较低。

我国建筑防雷工作者提出并在全国广泛应用的笼型防雷方式则是利用建筑物钢筋形成的法拉笼。

同时也解决了等电位连接问题，极大地提高了建筑防雷的可靠性。

此外，它也便于笼内（屋内）电力、电信、电子设施统一接地（共地式）。

我国电力部门发电厂厂房、机房、变电所及主控室，包括控制和信号电缆等不同用途不同电压设备，并制订1952、1956年以来各版过电压和接地标准。

这同IEC近年规定、国外公司广泛宣传的统一接地和等电位连接相比，要早40年以上。

人们曾企图利用在针尖敷设上放射物质来提高引雷作用，扩大保护范围，后来证明无效。

60年代末、70年代初，英、德等国建筑物防雷规范已明确做出否定的结论。

80年代，水利电力部电力科学院在高压试验室内所做的试验也证明，放射性避雷针在引雷效果上与同尺寸的普通避雷针没有差别。

我国过电压与绝缘配合标准对它一直持否定态度。

尽管国际上已有定论,法国及一些法语国家还有一些地方，继续使用带有放射物的避雷针。

我国一些从法语国家引进的工业设备,还有用这种避雷针保护的。

这不仅浪费资金,无助于防雷改进,而且由于其放射性物质，还造成人身的环境方面的隐患。

它违反我国所有有关防雷的标准。

避雷带是在建筑物的屋脊及屋顶四周敷设的接地导体,是由避雷针避雷线发展而来的.如下图:。

《建筑物防雷设计规范》GB 50057 —2010第条规定：“利用屋顶建筑构件内钢筋作接闪器应符合本规范第条和第条的规定。

”第条规定：“除利用混凝土构件钢筋或在混凝土内专设钢材作接闪器外，钢质接闪器应热镀锌。

在腐蚀性较强的场所，尚应采取加大其截面或其他防腐措施。

”可见，暗设接闪器是允许的。

但在不影响美观的前提下，还是尽量做明装的，暗装的遇到直击雷很难说对建筑物不造成部分破坏。

避雷带可以暗敷在建筑物表面的抹灰层内。

或直接利用结构钢筋，并应与暗敷的避雷网或楼板的钢筋想焊接，避雷带实际也是均压环一、避雷针的安装避雷针(接闪器)的安装主要包括避雷针的安装和避雷带(网)的安装。

(一)避雷针的安装安装注意事项如下：(1)建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。

(2)不得在避雷针构架上架设低压线路或通讯线路。

(二)避雷带和避雷网的安装1.明装避雷带(网)安装适于安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙(平屋顶)等处。

(1)避雷带在屋面混凝土支座上的安装避雷带(网)的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。

( 2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定;并应尽量随结构施工预埋支架。

支架的支起高度不应小于150mm 。

当条件受限制时，应在墙体施工时预留不小于100mmx 100mmx 100mm的孔洞，洞口的大小应里外一致。

首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0. 25-0. 5m。

直线段支架水平间距为1-1. 5m，垂直间距为1. 5-2m，且支架间距应平均分布。

避雷带(网)在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。

(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。

现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体;支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。

避雷带原理避雷带是一种用于防止雷电危害的装置，其原理基于电磁感应和导电性。

避雷带通常由导电材料制成，如铜或铝，其安装在建筑物的屋顶或其他高处。

当雷电接近时，避雷带会吸引雷电，并通过导电材料将其引导到地面，以避免对建筑物或人员造成损害。

避雷带的原理主要基于两个重要的物理现象：电磁感应和导电性。

当雷电云在大气中形成时，云内部的正电荷和地面之间会形成电场。

当电场强度达到一定程度时，空气中的分子会被电离，形成电离层。

同时，由于雷电云底部带有负电荷，地面上的物体也会带有正电荷。

这种电场的形成导致了雷电的产生。

当雷电云靠近建筑物时，避雷带的导电材料会吸引雷电的电荷。

这是因为导电材料表面的电荷会与雷电云中的电荷相互作用，形成电磁感应。

根据法拉第电磁感应定律，当导体中的磁场发生变化时，会在导体中产生感应电流。

在避雷带中，雷电云的电荷变化会引起导体表面的电荷分布变化，从而产生感应电流。

感应电流的存在导致避雷带表面的电荷被吸引到导体中，继而沿着导体流动到地面。

这个过程被称为“避雷放电”。

通过避雷带的导电材料，雷电的能量被有效地引导到地面，从而避免了对建筑物或人员的危害。

值得注意的是，避雷带并不能完全阻止雷电的发生，它只能将雷电引导到地面，减少了损害的可能性。

为了提高避雷带的效果，通常会采用多段避雷带的设计。

每个避雷带段都由导电材料制成，并与地面通过导线连接。

这样，即使一部分避雷带受到雷电冲击而损坏，其他避雷带段仍然可以继续起作用，保护建筑物的安全。

此外，为了确保避雷带的导电性能，通常会定期检查和维护避雷带，以确保其正常工作。

避雷带是一种通过电磁感应和导电性原理来保护建筑物和人员免受雷电危害的装置。

通过将雷电引导到地面，避雷带有效地降低了雷电对建筑物和人员的威胁。

然而，避雷带并不能完全阻止雷电的发生，仍然需要其他防雷措施的配合，以确保人员和财产的安全。
