电机配电容计算公式

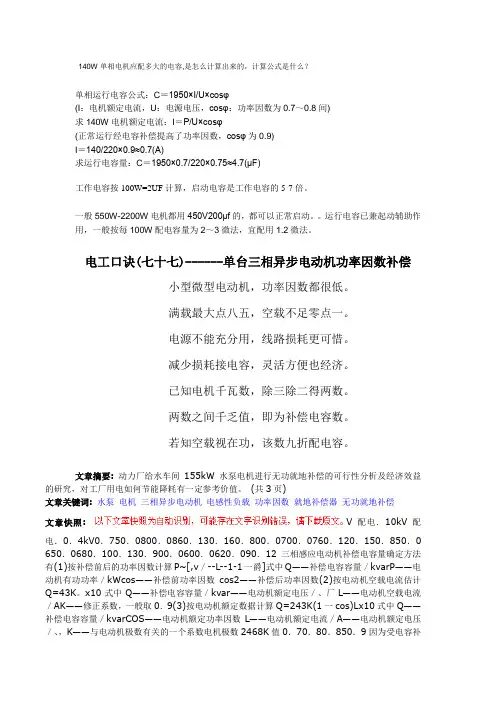

140W单相电机应配多大的电容,是怎么计算出来的，计算公式是什么？单相运行电容公式：C＝1950×I/U×cosφ(I：电机额定电流，U：电源电压，cosφ：功率因数为0.7～0.8间)求140W电机额定电流：I＝P/U×cosφ(正常运行经电容补偿提高了功率因数，cosφ为0.9)I＝140/220×0.9≈0.7(A)求运行电容量：C＝1950×0.7/220×0.75≈4.7(μF)工作电容按100W=2UF计算，启动电容是工作电容的5-7倍。

一般550W-2200W电机都用450V200μf的，都可以正常启动。

运行电容已兼起动辅助作用，一般按每100W配电容量为2～3微法，宜配用1.2微法。

电工口诀(七十七)------单台三相异步电动机功率因数补偿小型微型电动机，功率因数都很低。

满载最大点八五，空载不足零点一。

电源不能充分用，线路损耗更可惜。

减少损耗接电容，灵活方便也经济。

已知电机千瓦数，除三除二得两数。

两数之间千乏值，即为补偿电容数。

若知空载视在功，该数九折配电容。

文章摘要:动力厂给水车间155kW水泵电机进行无功就地补偿的可行性分析及经济效益的研究，对工厂用电如何节能降耗有一定参考价值。

(共3页)文章关键词:水泵电机三相异步电动机电感性负载功率因数就地补偿器无功就地补偿文章快照:V配电．10kV配电．0．4kV0．750．0800．0860．130．160．800．0700．0760．120．150．850．0 650．0680．100．130．900．0600．0620．090．12三相感应电动机补偿电容量确定方法有(1)按补偿前后的功率因数计算P~[,v／--L--1-1一爵]式中Q——补偿电容容量／kvarP——电动机有功功率／kWcos——补偿前功率因数cos2——补偿后功率因数(2)按电动机空载电流估计Q=43K。

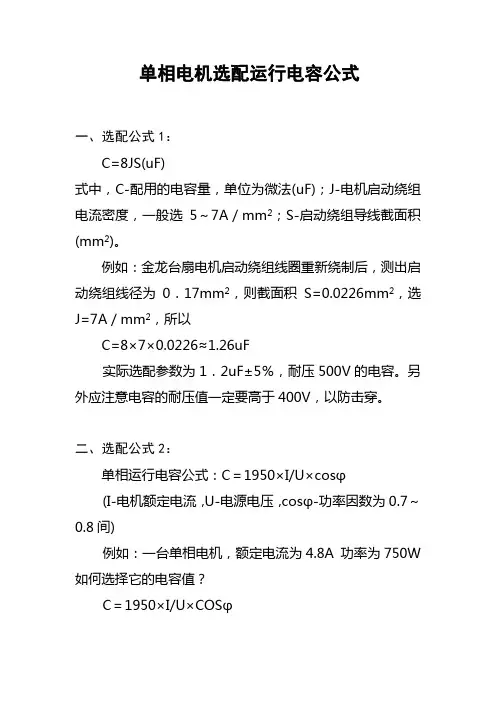

单相电机选配运行电容公式一、选配公式1： C=8JS(uF)式中，C-配用的电容量，单位为微法(uF)；J-电机启动绕组电流密度，一般选5～7A／mm2 ；S-启动绕组导线截面积(mm2)。

例如：金龙台扇电机启动绕组线圈重新绕制后，测出启动绕组线径为0．17mm2 ，则截面积S=0.0226mm2，选J=7A／mm2，所以C=8×7×0.0226≈1.26uF实际选配参数为1．2uF±5％，耐压500V的电容。

另外应注意电容的耐压值一定要高于400V，以防击穿。

二、选配公式2：单相运行电容公式：C＝1950×I/U×cosφ(I-电机额定电流，U-电源电压，cosφ-功率因数为0.7～0.8间)例如：一台单相电机，额定电流为4.8A 功率为750W 如何选择它的电容值？C＝1950×I/U×COSφ＝1950×4.8/220×0.8≈34(μF)例如：求140W电机额定电流：I＝P/U×cosφ (正常运行经电容补偿提高了功率因数，cos φ为0.9) I＝140/220×0.9≈0.7(A)求运行电容量：C＝1950×0.7/220×0.75≈4.7(μF) 单相电动机工作电容按每100W 1-4uf 选用三、选配公式3：三相电动机,分相电容器容量公式：C=350000*I/2p*f*U*cosφ耐压公式：U（电容）大于或等于1.42*UC为容量；I为电流；f为频率；U为电压；功率因数高2p=2,功率因数低2p=4；cosφ为功率因数取0.55～0.75。

四、选配公式4：双值电容的运转电容容量公式： C=120000×I/2p×f×U×cosφ 2p=2.4 耐压公式：U（电容）大于或等于（2～2.3）×U起动电容容量公式：C=（1.5～2.5）×C（运转）耐压公式：U（电容）大于或等于1.42×U电容选得太大造成电机电流过大，起动转矩大。

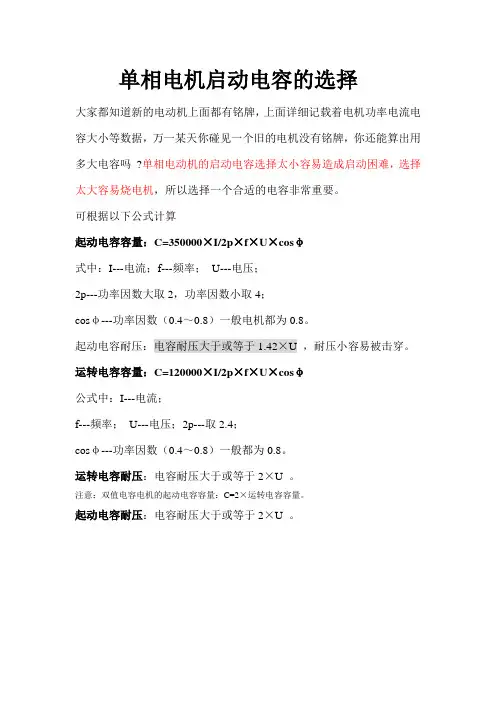

单相电机启动电容的选择
大家都知道新的电动机上面都有铭牌，上面详细记载着电机功率电流电容大小等数据，万一某天你碰见一个旧的电机没有铭牌，你还能算出用多大电容吗?单相电动机的启动电容选择太小容易造成启动困难，选择太大容易烧电机，所以选择一个合适的电容非常重要。

可根据以下公式计算
起动电容容量：C=350000×I/2p×f×U×cosφ
式中：I---电流；f---频率；U---电压；
2p---功率因数大取2，功率因数小取4；
cosφ---功率因数（0.4～0.8）一般电机都为0.8。

起动电容耐压：电容耐压大于或等于1.42×U ，耐压小容易被击穿。

运转电容容量：C=120000×I/2p×f×U×cosφ
公式中：I---电流；
f---频率；U---电压；2p---取2.4；
cosφ---功率因数（0.4～0.8）一般都为0.8。

运转电容耐压：电容耐压大于或等于2×U 。

注意：双值电容电机的起动电容容量：C=2×运转电容容量。

起动电容耐压：电容耐压大于或等于2×U 。

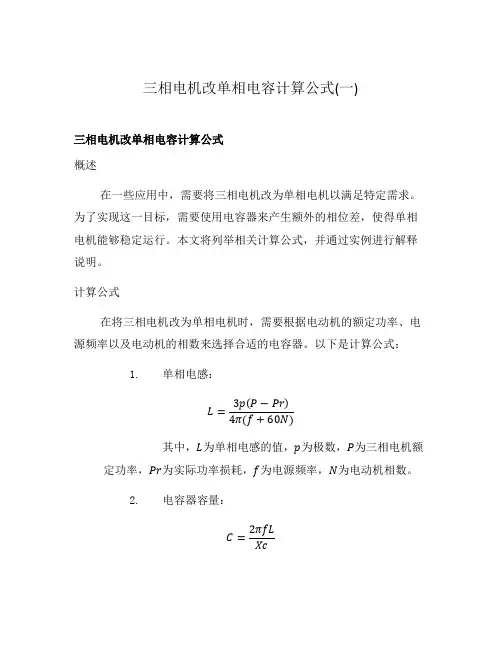

三相电机改单相电容计算公式(一)
三相电机改单相电容计算公式
概述
在一些应用中，需要将三相电机改为单相电机以满足特定需求。

为了实现这一目标，需要使用电容器来产生额外的相位差，使得单相电机能够稳定运行。

本文将列举相关计算公式，并通过实例进行解释说明。

计算公式
在将三相电机改为单相电机时，需要根据电动机的额定功率、电源频率以及电动机的相数来选择合适的电容器。

以下是计算公式：
1.单相电感：
L=
3p(P−Pr) 4π(f+60N)
其中，L为单相电感的值，p为极数，P为三相电机额定功率，Pr为实际功率损耗，f为电源频率，N为电动机相数。

2.电容器容量：
C=2πfL Xc
其中，C为电容器的容量，f为电源频率，L为单相电感的值，Xc为电容器的电抗。

示例说明
假设我们有一个三相电机，额定功率为3kW，电源频率为50Hz，极数为4，相数为3。

我们需要将其改为单相电机，并且稳定运行。

现在我们根据上述公式进行计算。

首先，计算单相电感的值：
L=
3×4(3−0)
4π(50+60×3)
=
然后，根据电容器的电抗公式计算电容器的容量：
C=2π×50×
Xc
其中，Xc需要根据电容器的性能参数进行选择。

选择合适的电容器后，即可将三相电机改为单相电机并使其稳定运行。

总结
本文列举了将三相电机改为单相电机时的相关计算公式，并通过实例对公式进行了解释说明。

在实际应用中，根据电机的额定功率、电源频率、极数和相数，选择合适的电容器容量可以使单相电机稳定运行。

一、单相 电动机 电容大小的配置一般单相电机的电容是根据电机的功率来设计的，比如1千瓦的双值容电机启动电容在100-200UF之间，运转电容30UF左右。

单相电机一般是指用单相交流电源(AC220V)供电的小功率单相异步电动机。

这种电机通常在定子上有两相绕组，转子是普通鼠笼型的。

两相绕组在定子上的分布以及供电情况的不同，可以产生不同的起动特性和运行特性。

在《电工手册》中，一般都有计算公式，比较复杂。

一般情况，在单相电容启动式电机中，启动绕组中 串联 的电容容量增加1倍，启动转矩只能增加50％，而启动电流却要增加200％。

在单相电容运转式电机中，当电容容量增加2倍时，启动转矩虽可增加近2倍，但电机的效率将降低50％。

这会使电机几乎不能驱动原来的负载，如继续通电，电机长时间处于过负载状态，将烧坏绕组。

更换启动、运转电容时，最好选用与原配置参数相同的电容。

计算单相电机的起动电容和运转电容运行电容容量C=120000*I/2.4*f*U*cosφ式中：I为电流；f为频率；U为电压；cosφ为功率因数取0.5～0.7。

运行电容工作电压大于或等于(2～2.3)U。

起动电容容量=(1.5～2.5)运行电容容量。

起动电容工作电压大于或等于1.42 U。

(工作时电容两端电压为311V时为最佳)工作电容按每100W1-4UF.启动电容是工作电容4-10倍(电动机要求启动转距大取大值).经验数据：如果电机不超过200W,启动电容不会超过100uF,如果运转电容,你可以选择几个数值通电试验,看哪一个电容的容量下整机电流最小,则该电容的容量就是最佳数值.)单相分相电机 电容器 的容量经验公式 ：C=35000I/2PUfcos&算出如；I=250W/220V=1.2AC=35000x1.2/2x1x50x220X0.8=24uf二、单相电机的电容大小如何配置一般单相电机的电容是根据电机的功率来设计的，比如1千瓦的双值容电机启动电容在100-200UF之间，运转电容30UF左右。

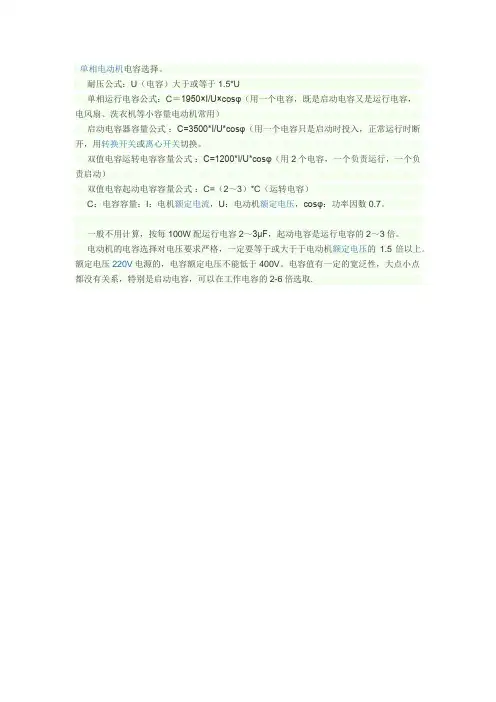

单相电动机电容选择。

耐压公式：U（电容）大于或等于1.5*U
单相运行电容公式：C＝1950×I/U×cosφ（用一个电容，既是启动电容又是运行电容，
电风扇、洗衣机等小容量电动机常用）
启动电容器容量公式：C=3500*I/U*cosφ（用一个电容只是启动时投入，正常运行时断开，用转换开关或离心开关切换。

双值电容运转电容容量公式：C=1200*I/U*cosφ（用2个电容，一个负责运行，一个负责启动）
双值电容起动电容容量公式：C=（2～3）*C（运转电容）
C：电容容量：I：电机额定电流，U：电动机额定电压，cosφ：功率因数0.7。

一般不用计算，按每100W配运行电容2～3μF，起动电容是运行电容的2～3倍。

电动机的电容选择对电压要求严格，一定要等于或大于于电动机额定电压的1.5倍以上。

额定电压220V电源的，电容额定电压不能低于400V。

电容值有一定的宽泛性，大点小点
都没有关系，特别是启动电容，可以在工作电容的2-6倍选取.。

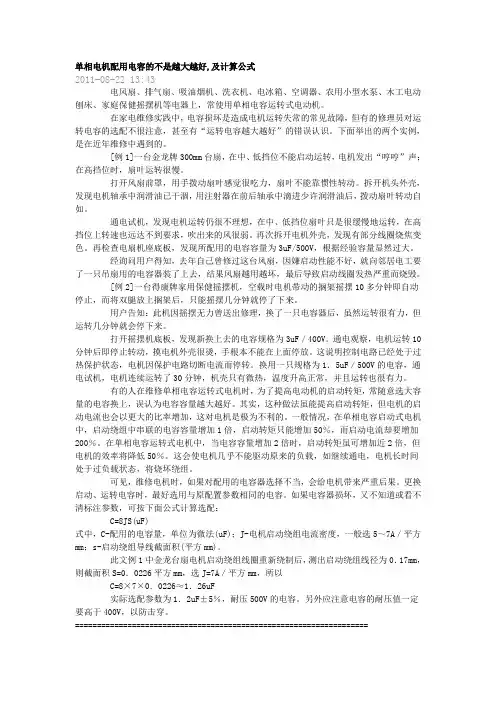

单相电机配用电容的不是越大越好,及计算公式2011-08-22 13:43电风扇、排气扇、吸油烟机、洗衣机、电冰箱、空调器、农用小型水泵、木工电动刨床、家庭保健摇摆机等电器上，常使用单相电容运转式电动机。

在家电维修实践中，电容损坏是造成电机运转失常的常见故障，但有的修理员对运转电容的选配不很注意，甚至有“运转电容越大越好”的错误认识。

下面举出的两个实例，是在近年维修中遇到的。

[例1]一台金龙牌300mm台扇，在中、低挡位不能启动运转，电机发出“哼哼”声；在高挡位时，扇叶运转很慢。

打开风扇前罩，用手拨动扇叶感觉很吃力，扇叶不能靠惯性转动。

拆开机头外壳，发现电机轴承中润滑油已干涸，用注射器在前后轴承中滴进少许润滑油后，拨动扇叶转动自如。

通电试机，发现电机运转仍很不理想，在中、低挡位扇叶只是很缓慢地运转，在高挡位上转速也远达不到要求，吹出来的风很弱。

再次拆开电机外壳，发现有部分线圈烧焦变色。

再检查电扇机座底板，发现所配用的电容容量为3uF/500V，根据经验容量显然过大。

经询问用户得知，去年自己曾修过这台风扇，因嫌启动性能不好，就向邻居电工要了一只吊扇用的电容器装了上去，结果风扇越用越坏，最后导致启动线圈发热严重而烧毁。

[例2]一台得康牌家用保健摇摆机，空载时电机带动的搁架摇摆10多分钟即自动停止，而将双腿放上搁架后，只能摇摆几分钟就停了下来。

用户告知：此机因摇摆无力曾送出修理，换了一只电容器后，虽然运转很有力，但运转几分钟就会停下来。

打开摇摆机底板，发现新换上去的电容规格为3uF／400V。

通电观察，电机运转10分钟后即停止转动，摸电机外壳很烫，手根本不能在上面停放。

这说明控制电路已经处于过热保护状态，电机因保护电路切断电流而停转。

换用一只规格为1．5uF／500V的电容，通电试机，电机连续运转了30分钟，机壳只有微热，温度升高正常，并且运转也很有力。

有的人在维修单相电容运转式电机时，为了提高电动机的启动转矩，常随意选大容量的电容换上，误认为电容容量越大越好。

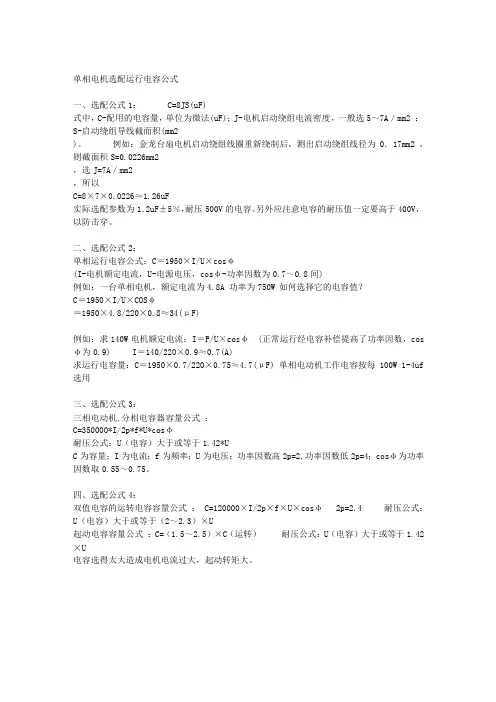

单相电机选配运行电容公式一、选配公式1：C=8JS(uF)式中，C-配用的电容量，单位为微法(uF)；J-电机启动绕组电流密度，一般选5～7A／mm2；S-启动绕组导线截面积(mm2)。

例如：金龙台扇电机启动绕组线圈重新绕制后，测出启动绕组线径为0．17mm2，则截面积S=0.0226mm2，选J=7A／mm2，所以C=8×7×0.0226≈1.26uF实际选配参数为1．2uF±5％，耐压500V的电容。

另外应注意电容的耐压值一定要高于400V，以防击穿。

二、选配公式2：单相运行电容公式：C＝1950×I/U×cosφ(I-电机额定电流，U-电源电压，cosφ-功率因数为0.7～0.8间)例如：一台单相电机，额定电流为4.8A 功率为750W 如何选择它的电容值？C＝1950×I/U×COSφ＝1950×4.8/220×0.8≈34(μF)例如：求140W电机额定电流：I＝P/U×cosφ(正常运行经电容补偿提高了功率因数，cosφ为0.9) I＝140/220×0.9≈0.7(A)求运行电容量：C＝1950×0.7/220×0.75≈4.7(μF) 单相电动机工作电容按每100W 1-4uf选用三、选配公式3：三相电动机,分相电容器容量公式：C=350000*I/2p*f*U*cosφ耐压公式：U（电容）大于或等于1.42*UC为容量；I为电流；f为频率；U为电压；功率因数高2p=2,功率因数低2p=4；cosφ为功率因数取0.55～0.75。

四、选配公式4：双值电容的运转电容容量公式：C=120000×I/2p×f×U×cosφ2p=2.4耐压公式：U（电容）大于或等于（2～2.3）×U起动电容容量公式：C=（1.5～2.5）×C（运转）耐压公式：U（电容）大于或等于1.42×U电容选得太大造成电机电流过大，起动转矩大。

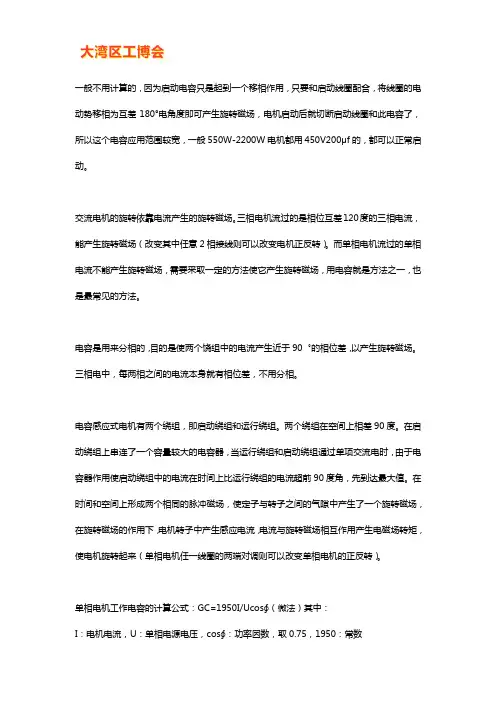

一般不用计算的，因为启动电容只是起到一个移相作用，只要和启动线圈配合，将线圈的电动势移相为互差180°电角度即可产生旋转磁场，电机启动后就切断启动线圈和此电容了，所以这个电容应用范围较宽，一般550W-2200W电机都用450V200μf的，都可以正常启动。

交流电机的旋转依靠电流产生的旋转磁场。

三相电机流过的是相位互差120度的三相电流，能产生旋转磁场（改变其中任意2相接线则可以改变电机正反转）。

而单相电机流过的单相电流不能产生旋转磁场，需要采取一定的方法使它产生旋转磁场，用电容就是方法之一，也是最常见的方法。

电容是用来分相的，目的是使两个饶组中的电流产生近于90゜的相位差，以产生旋转磁场。

三相电中，每两相之间的电流本身就有相位差，不用分相。

电容感应式电机有两个绕组，即启动绕组和运行绕组。

两个绕组在空间上相差90度。

在启动绕组上串连了一个容量较大的电容器，当运行绕组和启动绕组通过单项交流电时，由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。

在时间和空间上形成两个相同的脉冲磁场，使定子与转子之间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场相互作用产生电磁场转矩，使电机旋转起来（单相电机任一线圈的两端对调则可以改变单相电机的正反转）。

单相电机工作电容的计算公式：GC=1950I/Ucos∮（微法）其中：I：电机电流，U：单相电源电压，cos∮：功率因数，取0.75，1950：常数注：如果取单相电为220Vrms，则GC=1950I/Ucos∮=1950P/（U^2）cos∮=1950*P/（220*220）*0.75≈0.03*P（uF），其中P为电机功率。

算出单相电机工作电容后，起动电容按工作电容的1-4倍（启动电容越大则启动电流越大（对外面电网干扰也越大）、启动扭矩增大，启动越快；反之，如果启动电容越小则启动电流越小（对外面电网干扰也越小）、启动扭矩越小，启动越慢。

电容计算公式一般来说，电容可以用来存储和传递电能，是电子元件中重要的设备。

它主要由电解容器、瓷介质容器、空气介质容器和聚合物容器等不同介质的容器组成，可以实现不同能量级的电能存储功能，具有多种用途。

二、电容计算公式1、电容（C）计算公式：C=ε*A/d其中，ε为介质率，A为容器面积，d为容器表面离容器边界的距离。

2、介质率计算公式：ε=ε0*k其中，ε0为空气介质率，k为介质类型系数。

3、电容容器表面面积计算公式：A=πr2其中，r为容器体积半径。

三、电容的应用电容的应用非常广泛，最常见的应用如下：1.力电容器：可以在电力供电系统中作为补偿电容器，用来补偿系统的容量不足，提高电力供应的稳定性；2.压电容器：用于降低系统电压，稳定电力供应；3.波电容器：用于改善消除电路中的脉冲波形，提高电路回路效率；4.动电容器：用于提高电机动转矩，提高电机的启动时间。

另外，电容还可以用作电器设备中的调节装置，作为防止电器设备停止、混乱或超速的重要调节装置，是很多电器设备中不可或缺的部分。

四、电容的质量检测电容的质量检测主要有以下几个方面：1.量的检测：容量检测主要是检测电容器容量是否符合一定的规格；2.率的检测：频率检测是检测电容器在一定频率下能否正常工作；3.压的检测：电容器的工作电压范围应在一定的范围之内；4.容器外壳的检测：电容器的外壳不能有任何损坏的情况，如果有的话，就不能使用。

五、电容的维护电容的维护主要是防止电容器的老化，一般来说有以下几点： 1、保持室温：电容器的环境温度不宜太高或太低，否则容易老化。

2、避免潮湿：无论是室内还是室外，都要避免潮湿，否则容易导致电容器老化。

3、注意电压：电容器工作时，电压不宜过高，以免损坏它。

4、及时更换：电容器的使用寿命一般为8~10年，如果超过了这一段时间，就要及时更换，以免影响工作效率。

总之，正确使用电容和及时维护，是延长它使用寿命的关键。

六、结论电容是电子元件中重要的设备，电容部件具有多种用途，电容计算公式也有一定的难度，正确使用和及时维护电容，可以有效延长电容的使用寿命。
