卡尺的使用(培训教材)课件

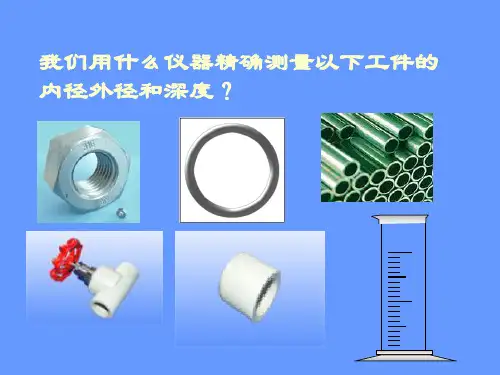

我们用什么仪器精确测量以下工件的 内径外径和深度？
一、游标卡尺的构造及用法
尺
内侧量爪
身 紧固螺
钉
深度尺
游标尺
主尺
外测量爪
归纳用法：
①、握尺方法： 用手握住主尺，四个手指抓紧，大姆指按在 游标尺 的右下侧半圆轮上，并用大姆指轻轻移动游 标使活 动量爪能卡紧被测物体，略旋紧固定螺钉，再进行 读数。
②、注意事项： a、用量爪卡紧物体时，用力不能太大，否则会使测
度(mm)
精度（mm)
开心练吧
10分度 20分度3.5mm 一定要把握机会！
返回
0.25mm
返回
2+5×0.05＝
2.25mm
13+12×0.02＝13.24mm
21＋ 34×0.02=21.68mm
请同学们思考如下数据是分别 用多少分度的游标卡尺量得 的？
中号 6.72 13.76 6.18
小号 5.16 9.78 4.72
四、板书设计：
游标卡尺的使用及读数 一、游标卡尺的构造用途及读数 二、游标卡尺的刻度原理及读数 三、游标卡尺的读书步骤： 1. 使用游标卡尺首先看种类（10分度、20分度、50分度）
2. 找精度（0.1mm、0.05mm、0.02mm） 3. 带入公式：Ι=X+n×精度
1.从游标尺的零刻度线对准的主尺位 置，读出主尺毫米刻度值（取整毫 米为整数X）
2.找出游标尺的第几(n)刻线和主尺上 某一刻线对齐，则游标读数为：n× 精度（精度由游标尺的分度决定）
3.总测量长度为：ι＝X＋n×精度
三种游标卡尺的特点：
卡尺种类
10分度 20分度 50分度
主尺最小分度 游标总长

品管部培训教材
图一：游标卡尺
图二：表盘卡尺
品管部培训教材
图三：数显卡尺
★ 数显卡尺使用前注意事项：
1、松开固定螺丝，检查卡尺是否正常移动，各按钮是否灵活有效。
2、检查数显窗口之数字，应显示稳定清晰。
3、使尺寸两测量爪紧密贴合，观察两测量爪之间应无明显光隙。
4、应将被测物件表面的灰尘及油污擦拭干净，以免影响测量精度。
品管部培训教材
★ 数显卡尺维护和保养：
1、卡尺应保持清洁，避免碰触水等液态物质。 2、卡尺表面可用干净的软布做清洁，但不得使用有机溶济。 3、卡尺数字显示较淡，或出现闪动及无显示时，可能是电池电量不足， 应及更换电池，注意按电池盒内的指示安置电池正负极。 4、不可将卡尺放在不稳定的台面上，防止掉落造成损坏。
品管部培训教材
★ 数显卡尺测量步骤：
1、调零：使用干净光滑的白纸清洁测量爪，清洁完后将卡尺游标推至卡 尺最左端并稍稍用力按紧，打开卡尺电源开关（ON按钮），再按ZERO按钮， 使显示屏归零。
2、公制/英制选择：根据实际需要，按in/mm按 钮，每控一次公制和英制交替显示。当窗口显示 为mm时，表示公制；而in表示英制。
1.测量产品时,卡尺的测量面不可倾斜; 2.测量时,用力要均匀,产品保持要掉不掉的状态； 3.卡尺的液晶显示处不可碰油、碰水； 4.测量零件时,零件上不能有异物,并在常温下测量； 5.使用时,必须轻拿轻放,不可掉到地上。 6、不能用卡尺测量运动中的物件，以免测量爪损伤。 7、测量完成后，要先将游标尺拉开，然后才能与被测物件分离，以免测量爪 损伤。 8、测量爪与被测物件接触即可，不可用卡尺紧压被测物件，以免被测物件产 生形变，影响测量准确性。
品部培训教材
◆外爪测量

错误
减少阿贝误差的正确测量位置16
五.卡尺的使用方法及注意事项
（4） 内尺寸测量时： 1.尽可能把内测量爪伸到被测物内部作测量.
正确
错误
错误 17
五.卡尺的使用方法及注意事项
（4） 内尺寸测量时： 2.测量内径时,取最大值.
正确
错误
孔径测量取最大值
错误
18
五.卡尺的使用方法及注意事项
（4） 内尺寸测量时： 3. 测量槽宽时,取最小值
第一步:读出滑动部分刻线左边主尺 上的毫米整数. 第二步:辨认附表上指针指示在第几 根刻线附近,再根据附表上标明的数 字直接读出小数部分. 第三步:将毫米整数与小数部分相加, 即得被测尺寸的读数.
11
如图:
12
四.卡尺的作用
可以用来外侧测量,内侧测量,深度 测量和段差测量.
13
五.卡尺的使用方法及注意事项
一致.
6.滑动板的检查:能平滑移动,在任意位
置都可以锁紧.
24
六.卡尺的日常检查及保养
维护保养包括每日保养及每月保养
每日保养:使用完卡尺保存时,清洁 卡尺各部位.
每月保养:将卡尺去尘涂上防锈油, 以测量面为主并且用退磁器将卡尺 退磁.
25
七.卡尺误差产生的原因
1.阿贝误差:卡尺是无法满足阿贝原则的测量工 具.因此会产生该误差.
23
轻轻擦拭各部位.使防锈油能够达到每个角
六.卡尺的日常检查及保养
日常检查包括:
1.外侧用测量爪的检查:两外量爪测量面
贴合以后,对着光源看,应无明显光隙.
2.内侧用测量爪的检查:两内量爪测量面
之间应无重迭现象.
3.段差测量面的检查:应无磨损.损伤

2015-5-8
7

4． 测量外形尺寸时，应先将游表卡尺活动量爪张开，使工件能 自由地放入两量爪之间，然后将固定量爪贴靠在工作表面上,用手 移动尺框，使活动量爪紧密贴在工件表面上。注意：1.测量时工 件两端面与量爪不得倾斜。2.测量时,不得使用量爪间的距离小于 工件尺寸,而强制将量爪卡到零件上。
பைடு நூலகம்
2015-5-8
5
带表卡尺使用方法及注意项目
带表卡尺，也叫附表卡尺。它是运用齿条传动齿轮带动指针显示数值，主尺上 有大致的刻度，结合指示表读数，比游标卡尺读数更为快捷准确。 带表卡尺不怕油和水，但是在使用过程中需要注意防震和防尘。震动轻则会导 致指针偏移零位，重则会导致内部机芯和齿轮脱离，影响示值。灰尘会影响 精度，大的铁屑进入齿条，不小心拉动会导致传动齿崩裂，卡尺报废。 带表卡尺属于长度类精密仪器，在使用过程中需要轻拿轻放，使用完毕，请擦 拭干净，闭合卡尺，避免有害灰尘和铁屑进入！再就是使用双向防震的带表 卡尺，这种卡尺防震效果会更好些！ 指示表的分度值：有0.01、0.02、0.05三种。指示表指针旋转一周所指示的长度 ，0.01和部分0.02为1mm，对分度值0.02的部分卡尺是2mm，对分度值为 0.05的为5mm。 带表游标卡尺的测量范围：有0~150、0~200、0~300三种 。
2015-5-8
6
带表游标卡尺使用方法是否正确，直接影响精度，使用时应遵守下列 要求：

1． 使用前应将游标卡尺擦干净，然后拉动尺框，沿尺身滑动应灵活、 平稳，不得时紧时松或卡住现象。用紧固螺钉固定尺框身读数不应发生 变化。 2． 检查零位。轻轻推动尺框，使两测量爪的测量面合拢，检查两测量 面接触情况，不得有明显漏光现象，并且表盘指针指向“0”，同时，检 查尺身与尺框是否在零刻度线对齐。 3． 测量时，用手慢慢推动和拉动尺框，使量爪与被测零件表面轻轻接 触，然后轻轻晃动游标卡尺，使其接触良好。使用游标卡尺时因没有测 力机构，全凭操作者手感掌握，不得用力过大，以免影响测量精度。

在图2―5(d)中，游标零线在32mm与33mm之间， 游标上的第11格刻线与主尺刻线对准。所以，被 测尺寸的整数部分为32mm，小数部分为 11×0.05=0.55(mm)，被测尺寸为 32+0.55=32.55(mm)。
2 游标读数值为0.05mm的游标卡尺
图2-5 游标零位和读数举例
3 游标读数值为0.02mm的游标卡尺
2 游标卡尺主要由下列几部分组成
目前我国生产的游标卡尺的测量范围及其游标读 数值见表2-1。
表2―1 游标卡尺的测量范围和游标卡尺读数值 mm
测量范围
游标读数值
测量范围
游标读数值
0～150
0.02；0.05；0.10
300～800
0.05；0.10
0～200
0.02；0.05；0.10
400～1000
2 移动尺框时，活动要自如，不应有过松或过紧， 更不能有晃动现象。用固定螺钉固定尺框时，卡 尺的读数不应有所改变。在移动尺框时，不要忘 记松开固定螺钉，亦不宜过松以免掉了。
使用游标卡尺测量零件尺寸时，必须注意
下列几点：
3 当测量零件的外尺寸时：卡尺两测量面的联线应 垂直于被测量表面，不能歪斜。测量时，可以轻轻 摇动卡尺，放正垂直位置，图2-6所示。否则，量 爪若在如图2-6所示的错误位置上，将使测量结果a 比实际尺寸b要大；先把卡尺的活动量爪张开，使 量爪能自由地卡进工件，把零件贴靠在固定量爪上， 然后移动尺框，用轻微的压力使活动量爪接触零件。 如卡尺带有微动装置，此时可拧紧微动装置上的固 定螺钉，再转动调节螺母，使量爪接触零件并读取 尺寸。决不可把卡尺的两个量爪调节到接近甚至小 于所测尺寸，把卡尺强制的卡到零件上去。这样做 会使量爪变形，或使测量面过早磨损，使卡尺失去 应有的精度。

我们用什么仪器精确测量以下工件的 内径外径和深度？
一、游标卡尺的构造及用法
尺
内侧量爪身 紧固螺钉深度尺游标尺
主尺
外测量爪
归纳用法：
①、握尺方法： 用手握住主尺，四个手指抓紧，大姆指按在 游标尺 的右下侧半圆轮上，并用大姆指轻轻移动游 标使活 动量爪能卡紧被测物体，略旋紧固定螺钉，再进行 读数。
②、注意事项： a、用量爪卡紧物体时，用力不能太大，否则会使测
卡尺种类
10分度 20分度 50分度
主尺最小分度 游标总长
(mm)
度(mm)
精度（mm)
开心练吧
10分度 20分度 50分度
1.1mm
3.5mm
返回
0.25mm
返回
2+5×0.05＝
2.25mm
13+12×0.02＝13.24mm
21＋ 34×0.02=21.68mm
请同学们思考如下数据是分别 用多少分度的游标卡尺量得 的？
看看这个尺子的读数是多少？
9＋3×0.05＝9.15mm
读数规则及读数公式：
1.从游标尺的零刻度线对准的主尺位 置，读出主尺毫米刻度值（取整毫 米为整数X）
2.找出游标尺的第几(n)刻线和主尺上 某一刻线对齐，则游标读数为：n× 精度（精度由游标尺的分度决定）
3.总测量长度为：ι＝X＋n×精度
三种游标卡尺的特点：
（Ι为测量长度，X为整毫米数，n为游标上第几刻线对 齐）
量不准确，并容易损坏卡尺。 卡尺测量不宜在工件上随意滑动，防止量爪面磨 损。 b、卡尺使用完毕，要擦干净后，将两尺零线对 齐， 检查零点误差有否变化，再小心放入卡尺专用盒 内，存放在干燥的地方。
二、游标卡尺的刻度原理：

SUCCESS
THANK YOU
2019/4/25
5m钢卷尺
第二章 卷尺使用与读数
卷尺的使用
长度测量
√
长度测量
×
卷尺的使用
高度测量
√
高度测量
×
卷尺的读数
1）直接读数法 测量时钢卷尺零刻度对准测 量起始点，施以适当拉力 （拉尺力以钢卷尺鉴定拉力 或尺上标定拉力为准，用弹 簧秤衡量），直接读取测量 终止点所对应的尺上刻度。
卷尺的读数
2）间接读数法 在一些无法直接使用钢卷 尺的部位，可以用钢尺或 直角尺，使零刻度对准测 量点，尺身与测量方向一 致；用钢卷尺量取到钢尺 或直角尺上某一整刻度的 距离，用读数法量出。
卡尺的读数
0
1
2
3
4
5 cm
0
10
20
30
40
50
主尺：3mm
+
游标尺：22*0.02=0.44mm
=
3.44mm
第六章 卡尺保养与校正
卡尺的保养
1、测量结束要把卡尺平放 ，尤其大尺寸的游标卡尺应 注意否则尺身会弯曲变形；
2、游标卡尺使用完毕后要 擦净上油，放在专用盒内， 避免生锈或弄脏。
卡尺的校正
第三章 卷尺保养与校正
卷尺的保养
1、保持清洁，测量时不要使其与被测表面磨擦，以防划伤。拉 出尺带不得用力过猛，而应徐徐拉出，用毕让它徐徐退回。
2、尺带只能卷，不能折。不允许将卷尺入在潮湿和有酸类气体 的地方，以防锈蚀。
3、不使用时应尽量放在防护盒中，避免碰撞和擦拭。
卷尺的校正
1、卷尺校准时，将1000mm游标卡尺平放在台面上，选择任 意量度尺寸并固定游标。 2、取量块紧贴游标卡尺的测量爪，用卷尺零点勾住量块的 一端，再拉至量度尺寸的游标爪，对照比较卷尺的刻度。
