框架砌体结构荷载手算计算书

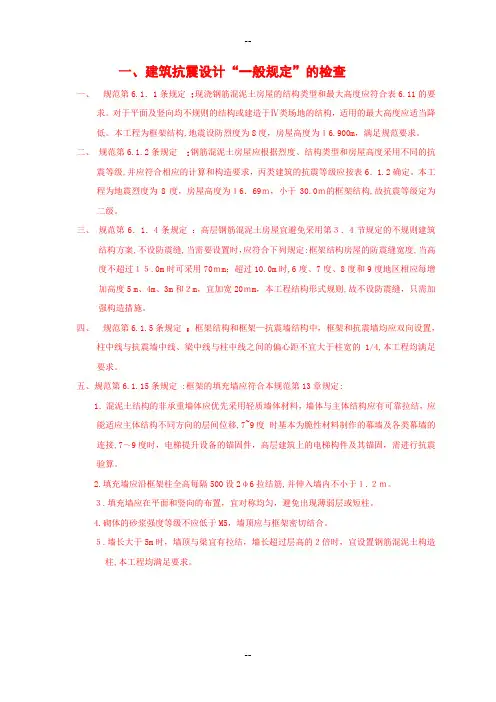

一、建筑抗震设计“一般规定”的检查一、规范第6.1.1条规定：现浇钢筋混泥土房屋的结构类型和最大高度应符合表6.11的要求。

对于平面及竖向均不规则的结构或建造于Ⅳ类场地的结构，适用的最大高度应适当降低。

本工程为框架结构，地震设防烈度为8度，房屋高度为16.900m，满足规范要求。

二、规范第6.1.2条规定：钢筋混泥土房屋应根据烈度、结构类型和房屋高度采用不同的抗震等级，并应符合相应的计算和构造要求，丙类建筑的抗震等级应按表6.1.2确定。

本工程为地震烈度为8度，房屋高度为16.69m，小于30.0m的框架结构，故抗震等级定为二级。

三、规范第6.1.4条规定：高层钢筋混泥土房屋宜避免采用第3.4节规定的不规则建筑结构方案，不设防震缝，当需要设置时，应符合下列规定：框架结构房屋的防震缝宽度，当高度不超过15.0m时可采用70mm；超过10.0m时，6度、7度、8度和9度地区相应每增加高度5 m、4m、3m和2m，宜加宽20mm，本工程结构形式规则，故不设防震缝，只需加强构造措施。

四、规范第6.1.5条规定：框架结构和框架—抗震墙结构中，框架和抗震墙均应双向设置，柱中线与抗震墙中线、梁中线与柱中线之间的偏心距不宜大于柱宽的1/4，本工程均满足要求。

五、规范第6.1.15条规定：框架的填充墙应符合本规范第13章规定：1.混泥土结构的非承重墙体应优先采用轻质墙体材料，墙体与主体结构应有可靠拉结，应能适应主体结构不同方向的层间位移，7~9度时基本为脆性材料制作的幕墙及各类幕墙的连接，7~9度时，电梯提升设备的锚固件，高层建筑上的电梯构件及其锚固，需进行抗震验算。

2.填充墙应沿框架柱全高每隔500设2φ6拉结筋，并伸入墙内不小于1.2m。

3.填充墙应在平面和竖向的布置，宜对称均匀，避免出现薄弱层或短柱。

4.砌体的砂浆强度等级不应低于M5，墙顶应与框架密切结合。

5.墙长大于5m时，墙顶与梁宜有拉结，墙长超过层高的2倍时，宜设置钢筋混泥土构造柱，本工程均满足要求。

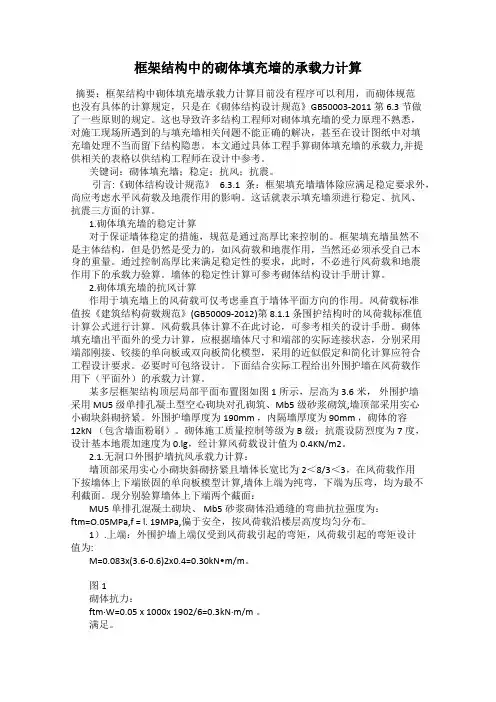

框架结构中的砌体填充墙的承载力计算摘要：框架结构中砌体填充墙承载力计算目前没有程序可以利用，而砌体规范也没有具体的计算规定，只是在《砌体结构设计规范》GB50003-2011第6.3节做了一些原则的规定。

这也导致许多结构工程师对砌体填充墙的受力原理不熟悉，对施工现场所遇到的与填充墙相关问题不能正确的解决，甚至在设计图纸中对填充墙处理不当而留下结构隐患。

本文通过具体工程手算砌体填充墙的承载力,并提供相关的表格以供结构工程师在设计中参考。

关键词：砌体填充墙；稳定；抗风；抗震。

引言:《砌体结构设计规范》6.3.1 条：框架填充墙墙体除应满足稳定要求外，尚应考虑水平风荷载及地震作用的影响。

这话就表示填充墙须进行稳定、抗风、抗震三方面的计算。

1.砌体填充墙的稳定计算对于保证墙体稳定的措施，规范是通过高厚比来控制的。

框架填充墙虽然不是主体结构，但是仍然是受力的，如风荷载和地震作用，当然还必须承受自己本身的重量。

通过控制高厚比来满足稳定性的要求，此时，不必进行风荷载和地震作用下的承载力验算。

墙体的稳定性计算可参考砌体结构设计手册计算。

2.砌体填充墙的抗风计算作用于填充墙上的风荷载可仅考虑垂直于墙体平面方向的作用。

风荷载标准值按《建筑结构荷载规范》(GB50009-2012)第 8.1.1 条围护结构时的风荷载标准值计算公式进行计算。

风荷载具体计算不在此讨论，可参考相关的设计手册。

砌体填充墙出平面外的受力计算，应根据墙体尺寸和端部的实际连接状态，分别采用端部刚接、铰接的单向板或双向板简化模型，采用的近似假定和简化计算应符合工程设计要求。

必要时可包络设计。

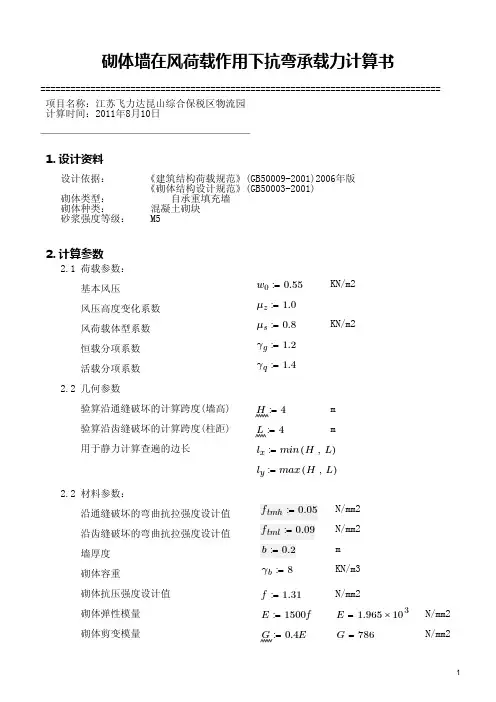

下面结合实际工程给出外围护墙在风荷载作用下（平面外）的承载力计算。

某多层框架结构顶层局部平面布置图如图 1所示，层高为 3.6米，外围护墙采用 MU5 级单排孔凝土型空心砌块对孔砌筑、Mb5级砂浆砌筑,墙顶部采用实心小砌块斜砌挤紧。

外围护墙厚度为190mm ，内隔墙厚度为 90mm ，砌体的容12kN （包含墙面粉刷）。

一、建筑抗震设计“一般规定”的检查一、规范第6.1．1条规定:现浇钢筋混泥土房屋的结构类型和最大高度应符合表6.11的要求。

对于平面及竖向均不规则的结构或建造于Ⅳ类场地的结构，适用的最大高度应适当降低。

本工程为框架结构,地震设防烈度为8度，房屋高度为１6.900m，满足规范要求。

二、规范第6.1.2条规定:钢筋混泥土房屋应根据烈度、结构类型和房屋高度采用不同的抗震等级,并应符合相应的计算和构造要求，丙类建筑的抗震等级应按表6．1.2确定。

本工程为地震烈度为8度，房屋高度为１6．69ｍ，小于30.0ｍ的框架结构,故抗震等级定为二级。

三、规范第6．1．4条规定：高层钢筋混泥土房屋宜避免采用第３．4节规定的不规则建筑结构方案,不设防震缝,当需要设置时，应符合下列规定:框架结构房屋的防震缝宽度,当高度不超过１５.0m时可采用70ｍm；超过10.0m时,6度、7度、8度和9度地区相应每增加高度5 m、4m、3m和２m，宜加宽20ｍm，本工程结构形式规则,故不设防震缝，只需加强构造措施。

四、规范第6.1.5条规定：框架结构和框架—抗震墙结构中，框架和抗震墙均应双向设置，柱中线与抗震墙中线、梁中线与柱中线之间的偏心距不宜大于柱宽的1/4,本工程均满足要求。

五、规范第6.1.15条规定 :框架的填充墙应符合本规范第13章规定:1．混泥土结构的非承重墙体应优先采用轻质墙体材料，墙体与主体结构应有可靠拉结，应能适应主体结构不同方向的层间位移,7~9度时基本为脆性材料制作的幕墙及各类幕墙的连接,7～9度时，电梯提升设备的锚固件，高层建筑上的电梯构件及其锚固，需进行抗震验算。

2.填充墙应沿框架柱全高每隔500设2φ6拉结筋,并伸入墙内不小于１.２ｍ。

３.填充墙应在平面和竖向的布置，宜对称均匀，避免出现薄弱层或短柱。

4.砌体的砂浆强度等级不应低于M5，墙顶应与框架密切结合。

５.墙长大于5m时，墙顶与梁宜有拉结，墙长超过层高的２倍时，宜设置钢筋混泥土构造柱,本工程均满足要求。

毕业设计（论文）任务书系：专业：建筑工程技术学生姓名：学号：设计(论文)题目：某高校院系综合楼的设计建筑设计，横向边框架组合荷载计算及结构设计起迄日期:设计(论文)地点:指导教师:专业负责人:发任务书日期:目录1 摘要 (3)2 前言 (4)3 结构设计说明 (5)3.1 工程概况 (5)3.2 设计主要依据和资料 (5)3.3结构方案的选型及布置 (7)4 结构设计计算说明书 (9)4.1竖向恒载作用下的横向框架内力计算 (9)4.2竖向活荷载作用下横向框架内力计算 (21)4.3 内力组合计算 (31)5 框架梁的配筋计算 (38)6 框架柱的配筋计算 (44)6 结论 (48)7 致谢 (49)参考文献 (50)摘要本结构计算选用横向边框架为计算单元，采用手算的简化计算方法，其中计算框架在竖向荷载下的内力时使用的弯距二次分配法，不但使计算结果较为合理，而且计算量较小，是一种不错的手算方法。

本设计主要通过工程实例来强化大学期间所学的知识，建立一个完整的设计知识体系，了解设计总过程，通过查阅大量的相关设计资料，提高自己的动手能力。

关键词：框架、梁、柱、结构设计、配筋前言结构设计是土木工程毕业设计的重要阶段,是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。

本组毕业设计题目为«某高校院系综合楼的设计»。

在结构前期,我温习了«结构力学»、«土力学与基础工程»、«混凝土结构»、并借阅了«混凝土规范»、«荷载规范»、«砌体规范»、«地基规范»等规范。

在网上搜集了不少资料,并做了笔记。

在结构设计中期,我们通过所学的基本理论、专业知识和基本技能进行计算和分析。

本组在成员齐心协力,发挥了大家的团队精神。

在结构设计后期,主要进行设计手稿的电脑输入和计算出图(并有一张手画基础图),并得到老师的审批和指正,使我圆满的完成了任务,在此表示衷心的感谢。

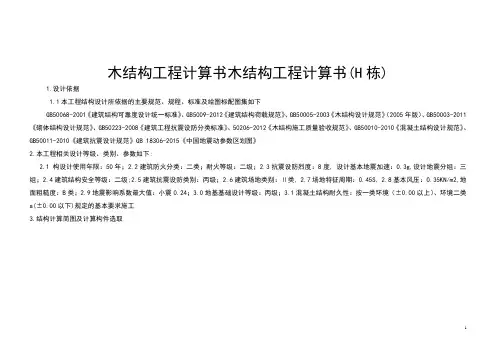

木结构工程计算书木结构工程计算书(H栋)1.设计依据1.1本工程结构设计所依据的主要规范、规程、标准及绘图标配图集如下GB50068-2001《建筑结构可靠度设计统一标准》、GB5009-2012《建筑结构荷载规范》、GB50005-2003《木结构设计规范》（2005年版）、GB50003-2011《砌体结构设计规范》、GB50223-2008《建筑工程抗震设防分类标准》、50206-2012《木结构施工质量验收规范》、GB50010-2010《混凝土结构设计规范》、GB50011-2010《建筑抗震设计规范》GB 18306-2015《中国地震动参数区划图》2.本工程相关设计等级、类别、参数如下:2.1 构设计使用年限：50年；2.2建筑防火分类：二类；耐火等级：二级；2.3抗震设防烈度：8度, 设计基本地震加速：0.3g,设计地震分组：三组；2.4建筑结构安全等级：二级;2.5建筑抗震设防类别：丙级；2.6建筑场地类别：Ⅱ类, 2.7场地特征周期：0.45S, 2.8基本风压：0.35KN/m2,地面粗糙度：B类；2.9地震影响系数最大值：小震0.24；3.0地基基础设计等级：丙级；3.1混凝土结构耐久性：按一类环境（±0.00以上）、环境二类a(±0.00以下)规定的基本要求施工3.结构计算简图及计算构件选取构件选取一层轴交轴MZΦ260, 轴上~ 轴间双梁Ｌ1 150×210,地板梁L3 150×160；二层选取轴上~ 轴间双梁Ｌ2 150×210, L4 150×210；轴上~ 轴间檩组合梁180×180+70×160+150×150进行内力计算。

屋面与水平方向最大夹角30度, cosα=0.874.材料信息本工程材料均为云南松, 强度等级为TC13 A组, 材质等级均为Ⅰa, 抗弯强度设计值fm=13N/mm2、抗压强度fc=12 N/mm2、抗拉强度ft=8.5 N/mm2、抗剪强度fv=1.5N/mm2、弹性模量E=10000 N/mm25.荷载信息5.1屋面层恒载标准值KN/m2冷摊瓦0.5椽子80×80间距250 0.30.08×0.08×2.1×6×4防水卷材0.3恒载总计 1.1活载不上人屋面0.5屋面荷载标准值P K1=1.1/ cos30°+0.5=1.76KN屋面荷载设计值P n1=1.35×1.1/ cos30°+1.4×0.5=2.4KN5.2一层楼面荷载恒载标准值KN/m2实木地板（厚35）0.21活载 3.5一层楼面荷载标准值P K2=0.21+3.5=3.7KN一层楼面荷载设计值P n2=1.35×0.21+1.4×3.5=5.2KN5.3 外墙荷载, 墙体均为360厚免烧砖, 均由基础直接承重, 木结构主体不计一层层高3.0米q=(18×0.36+0.8)×3.0=21.8KN/m二层层高2.7+1.2*0.5=3.30 q=(18×0.36+0.8)×3.3=24KN/m内墙门窗隔墙实木墙体厚606×0.06×2.6=0.94 KN/m6.计算过程6.1 屋面层檩条均有组合梁180×180+70×160+150×150 构成, 以顶梁180×180为主要受弯构件, 其余为安全储备；檩条180×180自重标准值P K3=0.18×0.18×6=0.2KN/m檩条180×180自重设计值P n3=1.35×0.18×0.18×6=0.26KN/m檩条180×180上均布荷载标准值P K4=1.25P K1+ P K3=1.25×1.76+0.2=2.4 KN檩条180×180上均布荷载设计值P n4=1.25 P n1+ P n3=1.25×2.4+0.26=3.3KN轴力R A1=R B1= ql /2=0.5×3.3×4=6.6 KN剪力V A1=R A1=6.6 KN V B1=-R B1=-6.6 KN1ql2= 3.3×42/8=6.6KN.m弯矩 Mmax=8受弯构件净截面抵抗矩W= bh2/6=0.18×0.182/6=1.0×10-3m3抗弯承载力Ｍ/Ｗn=6.6/1.0×10-3×103=6.6N/mm2<13N/mm2满足要求檩条在木柱支端切削后截面为70×180由《木结构设计规范》第5.2.5条: ×（）=（3*6.6×（0.18/0.18））/（2×0.07×0.18×103）=0.8N/mm2<1.5N/mm2满足要求变形验算,矩形截面全截面惯性矩Ｉ＝bh3/12=0.18×0.183/12=0.9×10-4m4W=5ql4/384EI=5×2.4×44/（384×104×0.9×10-4）=8.9mm<l/250=4000/250=16.0mm满足要求其余梁在木柱支端轴力标准值R Ak2=R Bk2= ql /2=(0.07×0.16+0.15×0.15)×6×4/2=0.4 KN 其余梁在木柱支端轴力设计值R A2=R B2= 1.35 R Ak2=1.35×0.4=0.54KN6.2 二层屋顶L2 150×210 内力计算如下L4 150×210在木柱支端轴力标准值R Ak3=R Bk3= ql /2= 0.5×0.15×0.21×1.1×6=0.1KNL4 150×210在木柱支端轴力设计值R A3=R B3= 1.35 R Ak3=1.35×0.1=0.14 KN其上木柱Φ200自重标准值P K5=3.14×0.12×0.57×6=0.1KN其上木柱Φ200自重设计值P n5=1.35 P k5=1.35×0.1=0.14 KN/mL2 150×210上集中荷为F k＝2R Ak1+2R Ak2+R Ak3+0.1=0.5×2.4×4.0×2+0.4×2+0.1+0.1=10.6KNF n＝2R A1+2R A2+R A3+0.14=6.6×2+0.54×2+0.14+0.14=14.5KNL2 150×210为双梁, 以顶梁为主要受弯构件, 其余梁为安全储备；L2 150×210 自重标准值P K6=0.15×0.21×6×2=0.38 KNL2 150×210 自重设计值P n6=1.35 P k6=1.35×0.38=0.5 KN轴力标准值ＲAk4=R Bk4= F/2+ql/2=10.6/2+0.38×2.2/2=5.72KN轴力ＲA4=R B4= F/2+ql/2=14.5/2+0.5×2.2/2=7.8KN剪力V A4=R A4=7.8KN V B4=-ＲB4= -7.8KN弯矩Ｍmax=Fl/4+ql 2/8=14.5×2.2/4+0.5×2.22/8=8.28KN.m 受弯构件净截面抵抗矩 Wh=bh 2/6=0.15×0.212/6=1.1×10-3m 3抗弯承载力M/Wh=8.28/1.1×10-3×103=7.53Ｎ/mm 2<13N/mm 2满足要求 受弯构件在木柱支端切削后截面为 70×210bhn V 23×(hnh )=(3×7.8×（0.21/0.21）)/(2×0.07×0.21×1000)=0.8N/mm 2<1.5mm 2满足要求 变形验算矩形截面惯性矩Ｉ＝bh 3/12=0.15×0.213/12=1.16×10-4m 4Wmax=Fl 3/48EI+5ql 4/384EI=10.6×2.23/(48×104×1.16×10-4)+5×0.38×2.24/(384×104×1.16×10-4)=2.1<l/250=2200/250=8.8mm 满足要求6.3 一层 轴线上 - 轴间双梁L1 150×210内力计算如下, 地板梁L3 150×160, 间距550其自重标准值P K7=0.15×0.16×6=0.14ＫＮ 自重设计值P n7=1.35 P k7=1.35×0.14=0.20 KN轴力标准值 ＲAk5=R Bk5=ql/2=0.5×(3.7×0.55+0.14)×4.0=4.35KN 轴力ＲA5=R B5=ql/2=3.1×4/2=6.2KN剪力V A5=R A5 =6.2KN;V B5=-R B5=-6.2KN弯矩Mmax=ql2/8=3.1×42/8=6.2KN.m受弯构件净截面抵抗矩Wn=bh2/6=0.15×0.162/6=0.64×10-3m3抗弯承载力Ｍ/Ｗn=6.2/0.64×10-3×103=9.7 N/mm2<13 N/mm2满足要求剪切面以上的截面面积对中性轴的面积矩S=bh2/8=0.15×0.162/8=4.8×10-4 mm3矩形截面全截面惯性矩I=bh3/12=0.15×0.163/12=0.51×10-4m3地板梁抗剪承载力Vs/Ib=6.2×4.8×10-4/(0.51×10-4×0.15×1000)=0.4N/mm2<1.5N/mm2满足要求变形验算, 一层楼面荷载标准值q=3.7×0.55+0.14=2.2KN/m矩形截面全截面惯性矩I=bh3/12=0.15×0.163/12=0.51×10-4m3W=5ql4/384EI=5×2.2×44/（384×104×0.51×10-4）=14.4<l/250=4000 /250=16 mm满足要求6.4一层轴上- 轴间L1 150×210为双并梁, 以顶梁为主要受弯构件其自重标准值P K8=0.15×0.21×6×2=0.38ＫＮ其自重设计值P n8=1.35 P K8=1.35×0.38=0.5ＫＮ轴力R A6=R B6= 3F/2+ ql/2=3×12.4/2+0.5×0.5×2.2=19.15KN剪力V A6=R A6=19.15 ；V B6=-R A6= -19.15KN弯矩Mmax=FL/2+ql2/8=12.4×2.2/2+0.5×2.22/8=13.94KN.m受弯构件截面抵抗矩Wn=bh2/6=0.15×0.212/6=1.1×10-3mm3抗弯承载力 M/Wn=13.94/1.1×10-3×103=12.6N/mm 2<13N/mm 2满足要求 受弯构件抗剪承载力计算受弯构件在木柱支端切削后截面为 95×210bhn V 23×(hnh )=(3×19.15×（0.21/0.21）)/(2×0.095×0.21×1000)=1.44N/mm 2<1.5 N/mm 2满足要求 变形验算矩形截面全截面惯性矩Ｉ＝bh 3/12=0.15×0.213/12=1.16×10-4m 4Wmax=19Fl 3/384EI+5ql 4/384EI=19×2×4.35×2.23/(384×104×1.16×10-4)+5×0.38×2.24/(384×104×1.16×10-4)=4.05<l/250=2200/250=8.8 mm 满足要求 6.5 轴交 轴木柱Φ260为轴心受压构件, 内力计算如下: 按强度验算An=πR 2-0.095×0.26=3.14×0.132-0.095×0.26=0.03m 2 木柱自重设计值P n9=3.14×0.132×6.9×6×1.35=3.0KN/mN=2(R A1+R A2+R A3+R A4+R A5+R A6)+3.0=2×(6.6+0.54+0.14+7.8+6.2+19.15)+3.0=83.8 KN N/An=83.8/0.03×103=2.8N/mm 2<12N/mm 2满足要求 按稳定验算木柱惯性矩 I=πd 4/64=3.14×0.264/64=2.2×10-4m 3 A=πＲ2=3.14×0.132=0.053m 2ⅰ= =0.064受压构件两端铰接, 长度系数为1 λ=lo/ⅰ=6.9/0.064=108＞91, λ<[λ]=120因缺口不在边缘Ao=0.9A=0.9πR 2=0.9*3.14*0.132=0.05mm 2 φ=2800/λ2=2800/1082=0.24N/φAo=83.8/(0.24×0.05×1000)=7N/mm 2<12 N/mm 2满足要求。

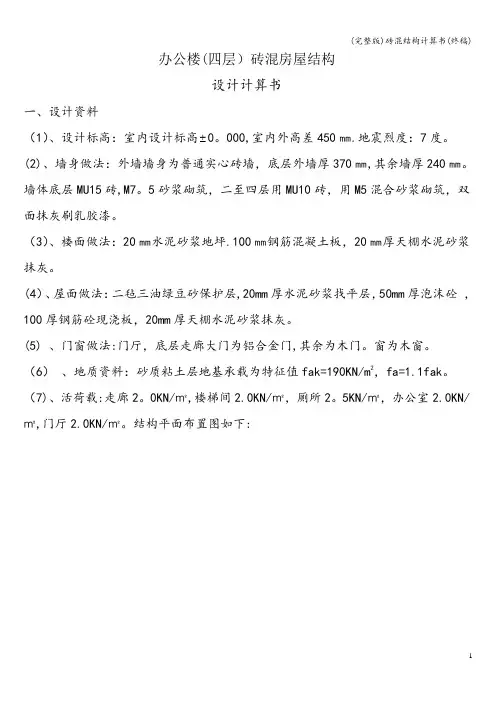

办公楼(四层）砖混房屋结构设计计算书一、设计资料（1）、设计标高：室内设计标高 0。

000,室内外高差450㎜.地震烈度：7度。

(2)、墙身做法：外墙墙身为普通实心砖墙，底层外墙厚370㎜,其余墙厚240㎜。

墙体底层MU15砖,M7。

5砂浆砌筑，二至四层用MU10砖，用M5混合砂浆砌筑，双面抹灰刷乳胶漆。

（3）、楼面做法：20㎜水泥砂浆地坪.100㎜钢筋混凝土板，20㎜厚天棚水泥砂浆抹灰。

(4）、屋面做法：二毡三油绿豆砂保护层,20mm厚水泥砂浆找平层，50mm厚泡沫砼，100厚钢筋砼现浇板，20mm厚天棚水泥砂浆抹灰。

(5) 、门窗做法:门厅，底层走廊大门为铝合金门,其余为木门。

窗为木窗。

（6）、地质资料：砂质粘土层地基承载为特征值fak=190KN/m2，fa=1.1fak。

（7)、活荷载:走廊2。

0KN/㎡,楼梯间2.0KN/㎡，厕所2。

5KN/㎡，办公室2.0KN/㎡,门厅2.0KN/㎡。

结构平面布置图如下:二、构件初估.1、梁尺寸确定.初步确定梁尺寸（取最大开间4500mm）：梁高h： L/12=375㎜，取 h = 500㎜宽b: h/3=167㎜，取 b=200㎜3．初选楼板。

楼板为现浇双向连续板，t （1/60)L =75㎜. 取 t = 100㎜。

三、结构计算书一）、荷载计算（1)屋面荷载二毡三油绿豆砂 0.35KN/m220mm厚水泥砂浆找平层 0.40 KN/m250mm厚泡沫砼 0.25 KN/m2100厚钢筋砼现浇板 2.50 KN/m220mm厚板底抹灰 0。

34 KN/m2屋面恒载合计 3.84 KN/m2屋面活荷载（不上人） 0.7 KN/m2(2)楼面荷载20mm厚水泥砂浆面层 0.40 KN/m2100厚钢筋砼现浇板 2.50 KN/m220mm厚板底抹灰 0.34 KN/m2楼面恒载合计 3.24 KN/m2楼面活荷载 2.0KN/m2（3）墙体荷载双面粉刷240mm厚砖墙 5.24 KN/m2双面粉刷370mm厚砖墙 7.62 KN/m2木窗 0。

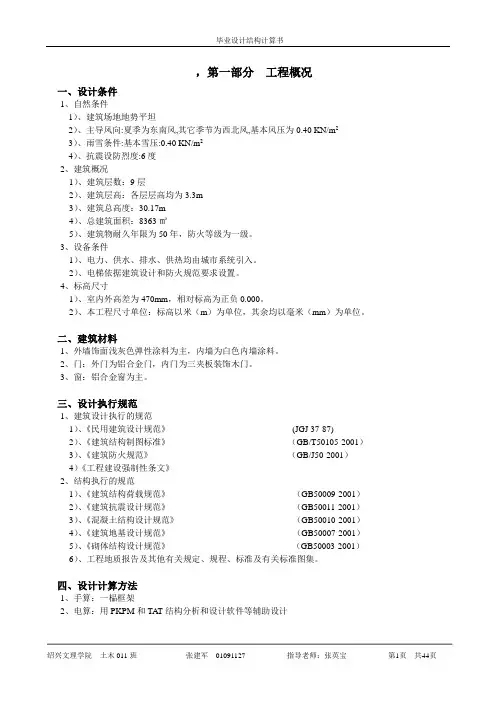

，第一部分工程概况一、设计条件1、自然条件1）、建筑场地地势平坦2）、主导风向:夏季为东南风,其它季节为西北风,基本风压为0.40 KN/m23）、雨雪条件:基本雪压:0.40 KN/m24）、抗震设防烈度:6度2、建筑概况1）、建筑层数：9层2）、建筑层高：各层层高均为3.3m3）、建筑总高度：30.17m4）、总建筑面积：8363㎡5）、建筑物耐久年限为50年，防火等级为一级。

3、设备条件1）、电力、供水、排水、供热均由城市系统引入。

2）、电梯依据建筑设计和防火规范要求设置。

4、标高尺寸1）、室内外高差为470mm，相对标高为正负0.000。

2）、本工程尺寸单位：标高以米（m）为单位，其余均以毫米（mm）为单位。

二、建筑材料1、外墙饰面浅灰色弹性涂料为主，内墙为白色内墙涂料。

2、门：外门为铝合金门，内门为三夹板装饰木门。

3、窗：铝合金窗为主。

三、设计执行规范1、建筑设计执行的规范1）、《民用建筑设计规范》(JGJ 37-87)2）、《建筑结构制图标准》（GB/T50105-2001）3）、《建筑防火规范》（GB/J50-2001）4）《工程建设强制性条文》2、结构执行的规范1）、《建筑结构荷载规范》（GB50009-2001）2）、《建筑抗震设计规范》（GB50011-2001）3）、《混凝土结构设计规范》（GB50010-2001）4）、《建筑地基设计规范》（GB50007-2001）5）、《砌体结构设计规范》（GB50003-2001）6）、工程地质报告及其他有关规定、规程、标准及有关标准图集。

四、设计计算方法1、手算：一榀框架2、电算：用PKPM和TA T结构分析和设计软件等辅助设计第二部分 构架结构设计计算一、结构布置及计算简图主体结构共9层，层高均为3.3米。

填充墙采用240mm 厚的粘土空心砖砌筑。

门为木门，窗为铝合金窗，尺寸见门窗表。

楼盖及屋盖均采用现浇钢筋混凝土结构，楼板厚度为100mm 。

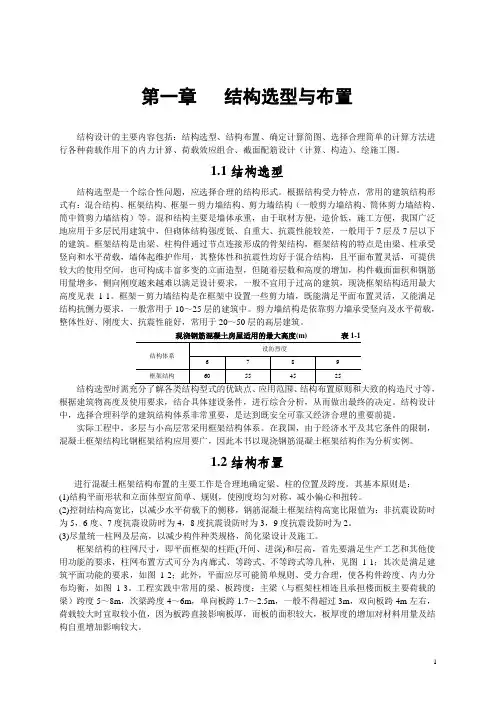

第一章结构选型与布置结构设计的主要内容包括：结构选型、结构布置、确定计算简图、选择合理简单的计算方法进行各种荷载作用下的内力计算、荷载效应组合、截面配筋设计（计算、构造）、绘施工图。

1.1结构选型结构选型是一个综合性问题，应选择合理的结构形式。

根据结构受力特点，常用的建筑结构形式有：混合结构、框架结构、框架－剪力墙结构、剪力墙结构（一般剪力墙结构、筒体剪力墙结构、筒中筒剪力墙结构）等。

混和结构主要是墙体承重，由于取材方便，造价低，施工方便，我国广泛地应用于多层民用建筑中，但砌体结构强度低、自重大、抗震性能较差，一般用于7层及7层以下的建筑。

框架结构是由梁、柱构件通过节点连接形成的骨架结构，框架结构的特点是由梁、柱承受竖向和水平荷载，墙体起维护作用，其整体性和抗震性均好于混合结构，且平面布置灵活，可提供较大的使用空间，也可构成丰富多变的立面造型，但随着层数和高度的增加，构件截面面积和钢筋用量增多，侧向刚度越来越难以满足设计要求，一般不宜用于过高的建筑，现浇框架结构适用最大高度见表1-1。

框架－剪力墙结构是在框架中设置一些剪力墙，既能满足平面布置灵活，又能满足结构抗侧力要求，一般常用于10～25层的建筑中。

剪力墙结构是依靠剪力墙承受竖向及水平荷载，整体性好、刚度大、抗震性能好，常用于20～50层的高层建筑。

现浇钢筋混凝土房屋适用的最大高度(m) 表1-1结构选型时需充分了解各类结构型式的优缺点、应用范围、结构布置原则和大致的构造尺寸等，根据建筑物高度及使用要求，结合具体建设条件，进行综合分析，从而做出最终的决定。

结构设计中，选择合理科学的建筑结构体系非常重要，是达到既安全可靠又经济合理的重要前提。

实际工程中，多层与小高层常采用框架结构体系。

在我国，由于经济水平及其它条件的限制，混凝土框架结构比钢框架结构应用要广，因此本书以现浇钢筋混凝土框架结构作为分析实例。

1.2结构布置进行混凝土框架结构布置的主要工作是合理地确定梁、柱的位置及跨度。

施工图审查结构计算书内容要求
一、需打印存档的内容：
1、计算书应校核，并由校对、审核在计算书封面上签字、盖章。

2、注明所采用的计算程序名称、代号、版本及编制单位。

3、结构分析的主要参数。

4、主要楼层的荷载平面图、构件平面布置简图和计算简图。

5、砌体结构的抗震计算结果。

6、混凝土结构计算主要控制性结果：质量参与系数、周期比、位移比、剪重比、
刚重比、承载力比、倾覆力矩计算结果等。

7、厂房刚架（排架）计算模型简图、荷载简图、内力计算结果简图。

8、应注明：“其它计算书内容光盘电子版”。

二、完整的计算书电子版刻光盘存档，内容如下：
1、结构计算书内容完整、清楚，计算步骤要条理分明，引用数据有可靠依据；
采用图表及不常用的计算公式，应注明其来源出处；
构件编号、计算结果应与图纸一致。

2、采用手算的计算书，应给构件平面布置简图和计算简图、荷载取值的计算或
说明。

3、采用计算机程序计算时，应在计算书中注明所采用的计算程序名称、代号、
版本及编制单位，计算程序必须经过有效审定（或鉴定），电算结果应经分析认可。

4、结构电算的计算模型。

5、结构电算的总体输入信息、几何简图、荷载简图、计算输出结果。

6、基础、挡土墙、抗浮设计等计算简图及计算结果。

7、采用结构标准图或重复利用图图，应根据图集说明，结合工程进行必要的校
核工作，且应作为计算书的内容。

土建结构专业设计计算书一般编写要求1. 总则1.1 结构设计计算是结构设计过程中极其重要的一环，关系到结构安全、合理和技术经济指标，每个设计和管理人员必须高度重视，认真对待。

1.2 主体结构计算应采用经国家或地方鉴定的专用计算机软件，不得在工程设计中使用未经鉴定认可的软件或按已废止的老规范编制的结构计算软件。

使用的软件应是已列入单位质量体系文件有效版本目录，若未列入需按质量体系文件规定办理手续。

电算结果应经分析，荷载简图、原始数据和电算结果应注明来龙去脉，整理成册，并在计算书中注明所采用的计算机软件名称编制单位及代号，作为归档文件之一。

采用手算的结构计算书，应绘出平面布置和计算简图，示出构件编号，结构计算书内容应完整齐全，书写应清楚齐整，计算步骤要条理分明，引用数据要有可靠依据。

1.3 初步设计阶段对工程项目中的主要建筑物、构筑物的结构体系和结构特征参数作计算。

并初步确定结构基本构件的断面。

按最终确定的方案整理必要的结构简图、计算书、经校审后保存归档。

1.4 施工图设计阶段必须对工程项目中各建筑物、构筑物作完整的结构计算，其中包括结构体系的整体计算、结构基本构件单体计算、基础计算、地基计算、抗震计算等。

计算书应包括设计依据、计算简图、结构计算（内容详见2—4节所述），整理归档。

如按工程内容未进行上述计算内容中的某项计算，应在计算书中说明理由，并须取得审定人同意。

1.5 采用结构标准图集时，应根据图集说明，结合工程作必要的选用和核算工作；采用重复利用图时，应作因地制宜的修改及进行必要的核算，以切合工程实际。

此两项的核算，作为结构计算书的内容之一。

1.6 计算书中的构件代号、构件截面、配筋等应与图纸中的一致，若图纸中作修改，应在计算书中反映，以供查核；若图纸中数据与计算书中的不一致，在计算书应说明理由。

1.7 计算书（包括电算书）应经认真校核，留有痕迹，并装订成册，设计人、校核人和审定人应在计算书封面分别签字和日期，封面上并应注明项目名称。

房屋安全鉴定中的结构计算与鉴定分析2015.4.9一、结构(计算)是鉴定分析的基础结构分析（structural analysis) 是对指定结构在承受外部荷载及发生外部环境变化（如支座移动及温度、湿度变化）以及原结构计算模型、本构关系发生变化时所进行的计算分析与专业判断。

是基于力学基础（理论力学、材料力学、结构力学、流体力学、弹性力学等），运用专业分析软件或工具，对结构的强度、刚度、稳定、抗震进行计算、分析，以得出明确结论的过程。

结构分析对专业技能的要求很高，要求掌握工程结构分析、结构软件应用、计算机辅助设计等专业技能和综合分析能力，还要具备结构设计施工经验。

鉴定分析：从症状到原因，再到结论的技术论证、逻辑推理过程，是鉴定工作的核心内容，注重逻辑关系、因果关系，注重证据链的闭合，因此是鉴定报告是否科学、准确的关键和保证。

鉴定分析环节，主要基于现状，根据调查情况、受损情况、监测与检测情况，结合计算复核结果，综合分析损坏的原因和影响机理。

从现象到本质，对概念性分析、综合性判断等方面的能力要求高。

鉴定人：需要多问几个为什么？要能自圆其说！鉴定能力：即发现问题、分析问题、解决问题的能力在编写安全鉴定报告时：从查勘情况、检测数据、原因分析到鉴定结论及处理建议，要求证据链必须闭合、因果关系符合逻辑。

（之所以，是因为；因为这样，所以那样。

环环相扣、前后呼应）。

需要按照先构件，再子单元，最后鉴定单元的鉴定顺序，依次评级、层层评级，根据对结构承载能力、整体性以及侧向位移的分项评定结果，确定子单元的安全性等级。

计算参数及模型：材料强度、构件尺寸、连接方式、传力路径（或支撑方式），均按实际情况，所以检测量很大（尤其是没图纸或有图纸未按图施工的情况）我们通过结构计算分析，不仅验证原结构构件是否安全可靠，而且可以检查原设计、施工是否符合国家规范的规定。

对安全鉴定工作而言，结构计算分析（复核）是一项重要的技术工作。

所以，结构分析是鉴定分析、综合评判的基础和前提，计算错误或错误结果将导致鉴定结论不准确。

PKPM关于底框-抗震墙砌体结构设计的一些问题底框结构注意问题▲底框结构上部砖混荷载？●底框结构里程序自动会把上部砖混荷载传至底框,不用自己再加●用STAWE算底框是,砌体方面有一个选项:1.按PM主菜单8算法;2.有限元整体算法.此处应该选1有限元整体算法对底框不太准,只供参考(PKPM技术人员说的)▲ sat－8计算底框时，结构体系选什么？●引用《pkpm新天地》2004年第5期咨询台的信息：计算砖混底框时，satwe第一项中的结构体系参数已经失效。

所以在计算底框时，satwe第一项中的结构体系参数无论选框架还是框剪结构都是无用的。

▲底框建模问题：（1）建模时在底层砼抗震墙处我同时输入砼抗震墙和框架梁是否正确？有开洞的墙处我将洞口直接开到框架梁底，这样对吗？●可以同时输入抗震墙和框架梁，框架梁作为边框梁。

若是底部二层框架时，中间一层可以不用输入抗震墙。

洞口可以直接开到框梁底。

（2）在PM楼层组装里面的设计参数里，总信息里结构主材应填什么？材料信息里主要墙体材料又该怎样填？●在PM地设计参数应当填“底框”，结构主材可以填混凝土。

在SATWE-8中的材料信息中应当填砌体。

（3）SATWE-8算完后，发现连梁超筋，而在墙洞上方有框梁，这是怎么回事？●底框主梁直接可按规范要求计算，应考虑荷载直接作用在梁上，超筋就调整梁断面尺寸。

（4）平法绘图时，应该将框架柱旁的墙肢与柱一起画配筋吗？●既然柱与墙肢接在一起，那柱是构造边缘构件，应当查计算结果中抗震墙中的计算结果，按边缘构件配筋并画在一起。

▲新规范中第7.1.8条1款要求底部框架-抗震墙房屋结构布置中，上部砌体抗震墙与底部框架梁或抗震墙对齐或基本对齐，在定量上如何把握？●底框房屋是一种不利于抗震的结构类型。

为提高其抗震能力，《建筑抗震设计规范》（GB50011-2001）中7.1.8条1款要求，上部砌体抗震墙与底部的框架梁或抗震墙的轴线对齐或基本对齐，即大部分砌体抗震墙由下部的框架主梁或钢筋混凝土抗震墙支承，每单元砌体抗震墙最多有二道不落在框架主梁或钢筋混凝土抗震墙上，而是由次梁支托上部抗震墙。

结构计算说明一、荷载计算（标准值）：1、墙体荷载：2、楼面装修荷载：楼面活荷载（标准值）：详见各层板荷载图。

二、设计参数：本工程抗震设防烈度为6度，设计基本地震加速度值为0.05g。

场地土类别Ⅱ类。

建筑结构安全等级三级，门式刚架及框架按6度抗震措施。

基本风压0.5KN/m2，地面糙造度B类。

地基基础设计等级为丙级。

三、结构设计采用的有关规范及相关技术资料：●《建筑结构荷载规范》（GB 50009-2001）●《建筑地基基础设计规范》（GB 50007-2002）●《建筑地基基础设计规范》（DBJ15-31-2003）●《混凝土结构设计规范》（GB50010-2002）●《建筑抗震设计规范》（GB50011-2001）●《房屋建筑制图统一标准》（GB/T50001-2001）●《建筑结构制图标准》（GB/T50105-2001）●《建筑结构可靠度设计统一标准》（GB50068-2001）●《砌体结构设计规范》（GB50003-2001）●《岩土工程勘察规范》（GB50021-2001）●《钢结构规范》（GB50017）●《冷弯薄壁型钢结构技术规范》（GB50018）●《门式刚架轻型房屋钢结构技术规程》（CECS102:2002）四、结构设计采用的计算程序：1.框架及圈梁的计算采用广厦11.0（SS）程序计算2.刚架内力计算、截面设计及节点设计用3D3S8.0建模计算完成3.桩基础采用手算其他手算五、本计算内容：一、框架混凝土结构部分1、计算总信息，风，重量，地震，位移，剪重比，侧向刚度结果。

2、几何参数，荷载。

3、各层梁板配筋及梁裂缝挠度验算。

4、各层墙柱配筋。

5、桩承载力及承台计算6、楼梯计算二、刚架混凝土结构部分a) 短柱内力计算b) 桩承台设计c) 各层梁几何参数，荷载及配筋三、钢结构部分a)刚架计算b)节点计算c)檩条计算二、刚架混凝土结构部分a）短柱内力计算及基础计算（一）设计资料短柱支承刚架柱脚，主要承受由刚架传来的竖向荷载及水平剪力，及地梁和地梁面之上墙重。

一、抗娱布at 1. 结构宿置仃〉底层混凝七抗責墙和檢支柱及承巫砌体境的布遂，児国1291・：松艾墙梁和混駐 土梁的布腎也反映IT 该图上°不考虑承亟创体墙承把底层水半地丧作用'(2>二泾砌体杭震堆和构造拄的布盘见图12-9-2 .各抗窝署上均布起齧梁；三层以上 抗孫墙、构造柱和圈梁布置基本同二戌°<3)二层楼面采用现浇混凝土楼盖•板厚120mg 托梁和一般梁布胃更映圧图12-9-1 k 0 二层以上楼面和屋面均釆用现浇混凝土楼盖和屋盖■板片80nw 股梁布晋基本同二层。
