四层框架结构-全手算

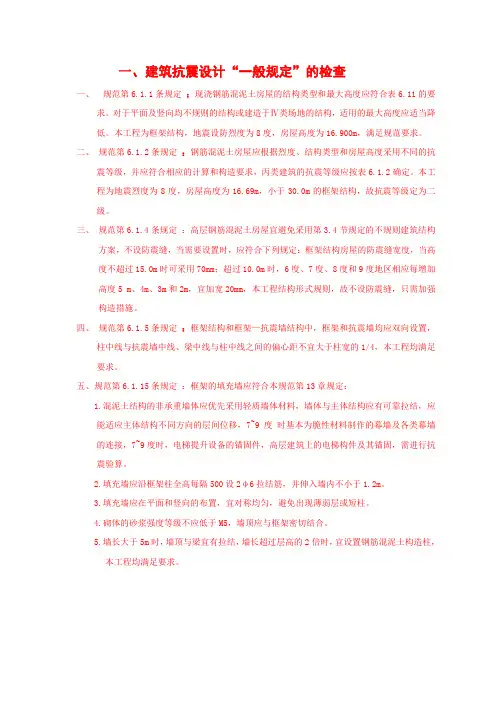

一、建筑抗震设计“一般规定”的检查一、规范第6.1.1条规定：现浇钢筋混泥土房屋的结构类型和最大高度应符合表6.11的要求。

对于平面及竖向均不规则的结构或建造于Ⅳ类场地的结构，适用的最大高度应适当降低。

本工程为框架结构，地震设防烈度为8度，房屋高度为16.900m，满足规范要求。

二、规范第6.1.2条规定：钢筋混泥土房屋应根据烈度、结构类型和房屋高度采用不同的抗震等级，并应符合相应的计算和构造要求，丙类建筑的抗震等级应按表6.1.2确定。

本工程为地震烈度为8度，房屋高度为16.69m，小于30.0m的框架结构，故抗震等级定为二级。

三、规范第6.1.4条规定：高层钢筋混泥土房屋宜避免采用第3.4节规定的不规则建筑结构方案，不设防震缝，当需要设置时，应符合下列规定：框架结构房屋的防震缝宽度，当高度不超过15.0m时可采用70mm；超过10.0m时，6度、7度、8度和9度地区相应每增加高度5 m、4m、3m和2m，宜加宽20mm，本工程结构形式规则，故不设防震缝，只需加强构造措施。

四、规范第6.1.5条规定：框架结构和框架—抗震墙结构中，框架和抗震墙均应双向设置，柱中线与抗震墙中线、梁中线与柱中线之间的偏心距不宜大于柱宽的1/4，本工程均满足要求。

五、规范第6.1.15条规定：框架的填充墙应符合本规范第13章规定：1.混泥土结构的非承重墙体应优先采用轻质墙体材料，墙体与主体结构应有可靠拉结，应能适应主体结构不同方向的层间位移，7~9度时基本为脆性材料制作的幕墙及各类幕墙的连接，7~9度时，电梯提升设备的锚固件，高层建筑上的电梯构件及其锚固，需进行抗震验算。

2.填充墙应沿框架柱全高每隔500设2φ6拉结筋，并伸入墙内不小于1.2m。

3.填充墙应在平面和竖向的布置，宜对称均匀，避免出现薄弱层或短柱。

4.砌体的砂浆强度等级不应低于M5，墙顶应与框架密切结合。

5.墙长大于5m时，墙顶与梁宜有拉结，墙长超过层高的2倍时，宜设置钢筋混泥土构造柱，本工程均满足要求。

一．确定结构方案与结构布置1．结构选型是否选用框架结构应先进行比较。

根据何广乾的模糊评判法，砼结构8~18层首选框剪结构，住宅、旅馆则首选剪力墙。

对于不需要电梯的多层采用框架较多。

2．平面布置注意L,l,l’,B的关系。

3．竖向布置注意高宽比、最大高度（分A、B两大类，B类计算和构造有更严格的要求），力求规则，侧向刚度沿竖向均匀变化。

4．三缝的设置按规范要求设置，尽量做到免缝或三缝合一。

5．基础选型对于高层不宜选用独立基础。

但根据国勤兄的经验，对于小高层当地基承载力标准值300kpa以上时可以考虑用独基。

6．楼屋盖选型高层最好选用现浇楼盖1）梁板式最多的一种形式。

有时门厅，会议厅可布置成井式楼盖，其平面长宽比不宜大于1.5，井式梁间距为2.5~3.3m，且周边梁的刚度强度应加强。

采用扁梁高度宜为1/15~1/18跨度，宽度不超过柱宽50，最好不超过柱宽。

2）密肋梁方形柱网或接近方形，跨度大且梁高受限时常采用。

肋梁间距1~1.5m，肋高为跨度的1/30~1/20，肋宽150~200mm。

3）无梁楼盖地震区不宜单独使用，如使用应注意可靠的抗震措施，如增加剪力墙或支撑。

4）无粘结预应力现浇楼板一般跨度大于6m，板厚减薄降低层高，在高层中应用有一定技术经济优势。

在地震区应注意防止钢筋端头锚固失效。

5）其他二．初步确定梁柱截面尺寸及材料强度等级1．柱截面初定分抗震和非抗震两种情况。

对于非抗震，按照轴心受压初定截面。

对于抗震，Ac=N/(a*fc) N=B*F*Ge*n B=1.3（边柱），1.2（等跨中柱），1.25（不等跨中柱）Ge=12~15kN/m2 a为轴压比fc为砼抗压强度设计值F为每层从属面积n为层数。

框架柱上下截面高度不同时，每次缩小100~150为宜。

为方便尺寸标注修改，边柱一般以墙中心线为轴线收缩，中柱两边收缩。

柱截面与标号的变化宜错开。

2．梁截面初定梁高为跨度的1/8~1/14，梁宽通常为1/2~1/3梁高。

框架柱的基本知识柱钢筋算量的思路ENTS 目 录0102框架柱纵筋的手算原理解析03框架柱箍筋的手算原理解析04CHAPTER01框架柱的基本知识框架柱的基本知识600600b 边h 边角筋边筋箍筋纵筋1.1、框架柱的钢筋组成KZ1柱号标高b×h角筋b边纵筋h边纵筋箍筋型号箍筋KZ4基础顶面~4.150600×6004C252C222C224×4A8@100 4.150~7.750600×6004C252C202C204×4A8@100/150 7.750~框架柱的竖向纵筋组成顶层纵筋中间层纵筋基础插筋思考：下边的图片分别属于哪个部位的钢筋？框架柱钢筋框架柱构件区分类框架柱边柱角柱中柱CHAPTER02柱钢筋算量的思路钢筋的算量思路1、钢筋工程量计算规则： 钢筋重量=设计长度×根数×比量2、钢筋工程量计算流程：抽筋角筋边筋箍筋分段顶层纵筋中间层纵筋基础插筋长度重量框架柱的钢筋手算原理1、纵筋的计算1.1、基础插筋（16G101-3 P66 ）框架柱的钢筋（1）基础高度决定基础插筋的插入长度和弯折a、基础高度≥直锚长度LaE：柱插筋全部伸至基础底部弯折max(6d;150)b、基础高度＜直锚长度LaE ：柱插筋全部伸至基础底部弯折15d（2）混凝土保护层厚度决定箍筋数量a、当柱外侧插筋砼保护层≤ 5d：设置锚固区横向箍筋（一般没有这种情况）b、当柱外侧插筋砼保护层＞ 5d：间距≤ 500，不小于两道非复合箍筋箍筋CHAPTER03框架柱纵筋的手算原理解析柱钢筋计算（实例讲解）因为边角柱在顶层的锚固方法不同，纵筋分为外侧钢筋和内侧钢筋，所以我们以边柱KZ4进行讲解。

KZ4的纵筋分为基础层插筋、首层纵筋、二层纵筋和三层顶部纵筋，钢筋信息如下：（1）基础顶~4.15处截面尺寸600×600，角筋4C25,B边一侧钢筋2C22，h边一侧钢筋2C22，箍筋A8@100；（2）4.15~7.75处截面尺寸600×600，角筋4C25,B边一侧钢筋2C20，h边一侧钢筋2C20，箍筋A8@100/150；（3）7.75~11.4处截面尺寸600×600，角筋4C25,B边一侧钢筋2C20，h边一侧钢筋2C20，箍筋A8@100/150。

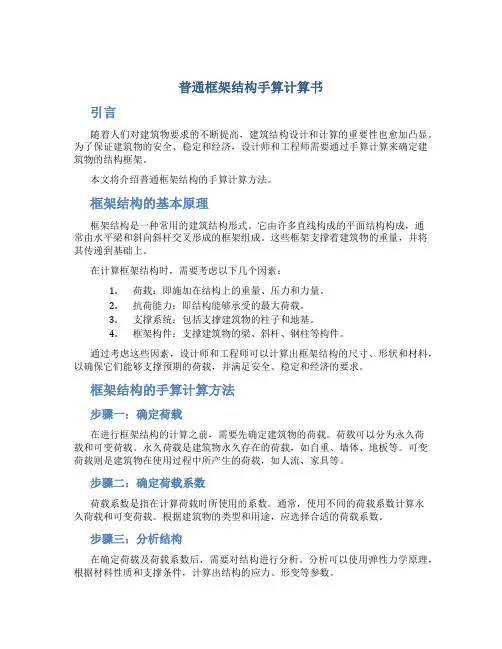

普通框架结构手算计算书引言随着人们对建筑物要求的不断提高，建筑结构设计和计算的重要性也愈加凸显。

为了保证建筑物的安全、稳定和经济，设计师和工程师需要通过手算计算来确定建筑物的结构框架。

本文将介绍普通框架结构的手算计算方法。

框架结构的基本原理框架结构是一种常用的建筑结构形式。

它由许多直线构成的平面结构构成，通常由水平梁和斜向斜杆交叉形成的框架组成。

这些框架支撑着建筑物的重量，并将其传递到基础上。

在计算框架结构时，需要考虑以下几个因素：1.荷载：即施加在结构上的重量、压力和力量。

2.抗荷能力：即结构能够承受的最大荷载。

3.支撑系统：包括支撑建筑物的柱子和地基。

4.框架构件：支撑建筑物的梁、斜杆、钢柱等构件。

通过考虑这些因素，设计师和工程师可以计算出框架结构的尺寸、形状和材料，以确保它们能够支撑预期的荷载，并满足安全、稳定和经济的要求。

框架结构的手算计算方法步骤一：确定荷载在进行框架结构的计算之前，需要先确定建筑物的荷载。

荷载可以分为永久荷载和可变荷载。

永久荷载是建筑物永久存在的荷载，如自重、墙体、地板等。

可变荷载则是建筑物在使用过程中所产生的荷载，如人流、家具等。

步骤二：确定荷载系数荷载系数是指在计算荷载时所使用的系数。

通常，使用不同的荷载系数计算永久荷载和可变荷载。

根据建筑物的类型和用途，应选择合适的荷载系数。

步骤三：分析结构在确定荷载及荷载系数后，需要对结构进行分析。

分析可以使用弹性力学原理，根据材料性质和支撑条件，计算出结构的应力、形变等参数。

步骤四：计算构件尺寸在分析结构后，需要计算结构构件的尺寸。

计算可以根据弹性力学原理，根据给定的荷载、荷载系数和结构应力情况，来确定构件的尺寸。

步骤五：校核设计在计算完构件尺寸后，需要进行校核设计。

校核设计是指对结构进行验证，确保其能够承受设计荷载，并满足安全、稳定和经济的要求。

步骤六：编制计算书最后，需要编制计算书，记录计算过程、结果和等相关信息。

计算书是一份重要的文档，可以用于审核、验收和备案等用途。

砼框架结构设计手算步骤一．确定结构方案和结构布置1．结构选型是否选用框架结构应先进行比较。

依据何广乾的模糊评判法，砼结构8~18层首选框剪结构，住宅、旅馆则首选剪力墙。

对于不须要电梯的多层接受框架较多。

2．平面布置留意L,l,l’,B的关系。

3．竖向布置留意高宽比、最大高度（分A、B两大类，B类计算和构造有更严格的要求），力求规则，侧向刚度沿竖向匀整变更。

4．三缝的设置按规范要求设置，尽量做到免缝或三缝合一。

5．基础选型对于高层不宜选用独立基础。

但依据国勤兄的阅历，对于小高层当地基承载力标准值300kpa以上时可以考虑用独基。

6．楼屋盖选型高层最好选用现浇楼盖1）梁板式最多的一种形式。

有时门厅，会议厅可布置成井式楼盖，其平面长宽比不宜大于1.5，井式梁间距为2.5~3.3m，且周边梁的刚度强度应加强。

接受扁梁高度宜为1/15~1/18跨度，宽度不超过柱宽50，最好不超过柱宽。

2）密肋梁方形柱网或接近方形，跨度大且梁高受限时常接受。

肋梁间距1~1.5m，肋高为跨度的1/30~1/20，肋宽150~200mm。

3）无梁楼盖地震区不宜单独运用，如运用应留意牢靠的抗震措施，如增加剪力墙或支撑。

4）无粘结预应力现浇楼板一般跨度大于6m，板厚减薄降低层高，在高层中应用有确定技术经济优势。

在地震区应留意防止钢筋端头锚固失效。

5）其他二．初步确定梁柱截面尺寸及材料强度等级1．柱截面初定分抗震和非抗震两种状况。

对于非抗震，依据轴心受压初定截面。

对于抗震，Ac=N/(a*fc) N=B*F*Ge*n B=1.3（边柱），1.2（等跨中柱），1.25（不等跨中柱）Ge=12~15kN/m2 a为轴压比fc为砼抗压强度设计值F为每层从属面积n为层数。

框架柱上下截面高度不同时，每次缩小100~150为宜。

为便利尺寸标注修改，边柱一般以墙中心线为轴线收缩，中柱两边收缩。

柱截面和标号的变更宜错开。

2．梁截面初定梁高为跨度的1/8~1/14，梁宽通常为1/2~1/3梁高。

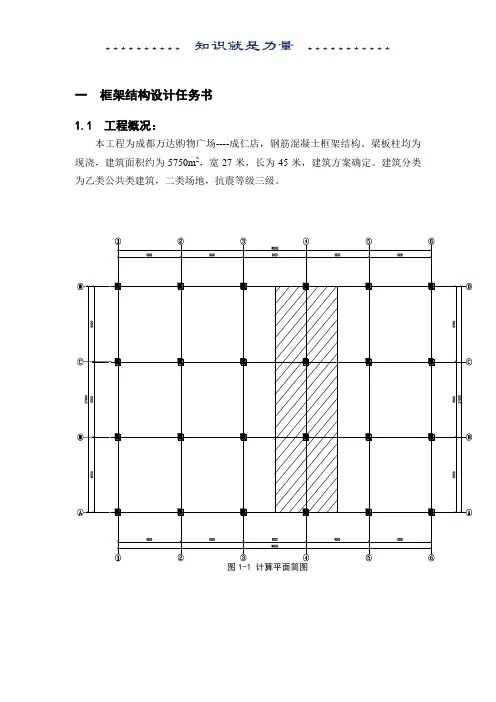

1 设计目的与要求、提供设计资料：建筑设计要求：建设地点：本教学楼位于市，要求根据所学知识完成该大楼的结构设计施工图。

1.1. 提供设计资料：1.1.1. 地质资料：① 素填土 重度为18.5kN/m 3，f k =85kPa ，Es=4.0MPa ，厚1m .② 粉土 重度为19.3kN/m 3，f k =160kPa ，Es=12MPa ，厚5.2m .③ 粉质粘土 重度为19kN/m 3，f k =180kPa ，Es=13.5MPa ，厚3.6m .④ 粉细砂 重度为19.5kN/m 3，f k =220kPa ，Es=15.9MPa ，厚度大于12m ，未穿透.地下水位位于地下6.6 m ，对混凝土无侵蚀性 .1.1.2. 场地类别：本工程场地土为二类场地土。

设计地震分组为第一组。

1.1.3. 抗震设防：：抗震设防烈度为7度。

1.1.4. 屋面做法：卷材防水层，40mm 厚细石混凝土找平配4200钢筋；50~200mm 厚膨胀珍珠岩找坡；15mm 厚水泥砂浆找平层上做油膏、胶泥一度隔气；现浇钢筋混凝土板；现浇钢筋混凝土板下做20mm 厚纸筋石灰粉底。

1.1.5. 楼面做法：30mm 厚水泥砂浆找平层；现浇混凝土板下做20mm 厚纸筋石灰粉底。

1.1.6. 使用可变荷载取值：楼面、屋面及楼梯的可变荷载，按附表二取值。

1.1.7. 基本风压：0ω=0.5 kN/m2，地面粗糙度为C 类；基本雪压：0S =0.3 kN/m2。

1.1.8. 材料：混凝土：基础用C30；上部结构用C30。

受力钢筋采用HRB400,箍筋采用HRB235.砖墙：±0.000以下采用M10标准砖，M5水泥砂浆；±0.000以上采用M10标准砖M5混合砂浆。

外墙均为14mm 厚1:3水泥砂浆底，6mm 厚1:1水泥砂浆加107胶贴白色面砖；墙用18mm 厚1:1:6混合砂浆，2mm 厚纸筋石灰抹面，刷白色墙涂料二度。

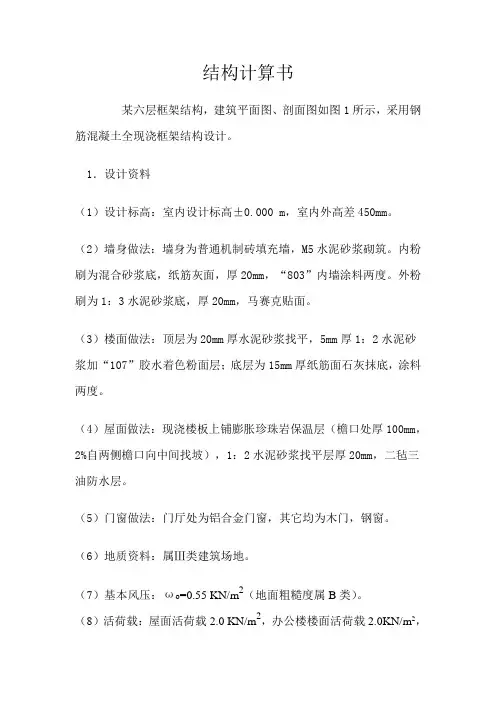

结构计算书某六层框架结构，建筑平面图、剖面图如图1所示，采用钢筋混凝土全现浇框架结构设计。

1．设计资料（1）设计标高：室内设计标高±0.000 m，室内外高差450mm。

（2）墙身做法：墙身为普通机制砖填充墙，M5水泥砂浆砌筑。

内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内墙涂料两度。

外粉刷为1：3水泥砂浆底，厚20mm，马赛克贴面。

（3）楼面做法：顶层为20mm厚水泥砂浆找平，5mm厚1：2水泥砂浆加“107”胶水着色粉面层；底层为15mm厚纸筋面石灰抹底，涂料两度。

（4）屋面做法：现浇楼板上铺膨胀珍珠岩保温层（檐口处厚100mm，2%自两侧檐口向中间找坡），1：2水泥砂浆找平层厚20mm，二毡三油防水层。

（5）门窗做法：门厅处为铝合金门窗，其它均为木门，钢窗。

（6）地质资料：属Ⅲ类建筑场地。

（7）基本风压：ωo=0.55 KN/m2（地面粗糙度属B类）。

（8）活荷载：屋面活荷载2.0 KN/m2，办公楼楼面活荷载2.0KN/m2，走廊楼面活荷载2.0KN/m2。

建筑剖面图建筑平面图结构平面布置图2.结构布置及结构计算简图的确定边跨（AB、CD跨）梁：取h=1/12L=1/12X6000=500mm,取b=250mm. 中跨（BC跨）梁：取h=400mm,b=250mm边柱（A轴、D轴）连系梁：取b×h =250mm×500mm中柱（B轴、C轴）连系梁：取b×h=250mm×400mm柱截面均为b×h=300mm×450mm现浇楼板厚100mm。

结构计算简图如图3所示。

根据地质资料，确定基础顶面离室外地面为450mm，由此求得底层层高为4.5m。

各梁柱构件的线刚度经计算后列于图3。

其中在求梁截面惯性矩时考虑到现浇楼板的作用，取I=2I o（I o为不考虑楼板翼缘作用的梁截面惯性矩）。

边跨（AB、CD）梁：i=2E c×1/12×0.25×0.503／6.0=8.68×10-4E c (m3)边跨（BC）梁：i=2E c×1/12×0.25×0.43／2.5=10.67×10-4E c (m3)上部各层柱：i=E c×1/12×0.30×0.453／3.6=6.33×10-4E c (m3)底层柱：i=E c×1/12×0.30×0.453／4.5=5.06×10-4E c (m3)注：图中数字为线刚度，单位：x10-4E c m33.恒荷载计算（1）屋面框架梁线荷载标准值：20mm厚水泥砂浆找平0.02×20=0.4KN/m2 100厚～140厚（2%找坡）膨胀珍珠岩(0.10+0.14)／2×7=0.84KN/m2100厚现浇钢筋混凝土楼板0.10×25=2.5KN／m2 5mm厚纸筋面石灰抹底0.015×16=0.24KN／m2 _________________________________________________________________________________________ 屋面恒荷载 3.98 KN／m2边跨（AB、CD）框架梁自重0.25×0.50×25=3.13KN／m 梁侧粉刷2×(0.5-0.1) ×0.02×17=0.27KN／m 中跨（BC）框架梁自重0.25×0.40×25=2.5KN／m 梁侧粉刷2×(0.4-0.1) ×0.02×17=0.2KN／m 因此，作用在屋顶框架梁上的线荷载为：G6AB1=g6CD1=3.13+0.27=3.4KN／mG6BC1=2.5+0.2=2.7KN／mG6AB2=g6CD2=3.98×3.6=14.33KN／mG6BC2=3.98×2.5=9.95KN／m(2)楼面框架梁线荷载标准值荷载计算同上（略），作用在中间层框架上的线荷载为：25mm厚水泥砂浆面层0.025×20=0.50KN/m2 100mm厚现浇钢筋混凝土楼板0.10×25=2.5 KN/m2 15mm厚纸筋石灰抹底0.015×16=0.24 KN/m2 —————————————————————————————楼面恒荷载 3.24 KN/m2 边跨框架梁及梁侧粉刷 3.4KN/m 边跨填充墙自重0.24×（3.6-0.5）×19=14.14 KN/m 墙面粉刷（3.6-0.5）×0.02×2×17=2.11 KN/m 中跨框架梁及梁侧粉刷 2.7 KN/m 因此，作用在屋顶框架梁上的线荷载为：g AB1=g CD1=3.4+14.14+2.11=19.65 KN/mg BC1=2.7 KN／mg AB2=g CD2=3.24×3.6=11.66 KN／mg BC2=3.24×2.5=8.1 KN／m(3)屋面框架节点集中荷载标准值边柱连系梁自重0.25×0.50×3.6×25=11.25KN 梁侧粉刷0.02×（0.50-0.10）×3.6×2×19=1.09KN 1m高女儿墙自重1×3.6×0.24×19=16.42KN 粉刷1×0.02×2×3.6×17=2.45(KN) 连系梁传来屋面自重1／2×3.6×1／2×3.6×3.98=12.90(KN) __________________________________________________________ 顶层边节点集中荷载G6A=G6D=44.11KN中柱连系梁自重0.25×0.40×3.6×25=9.0KN 粉刷0.02×(0.40-0.10) ×2×3.6×17=0.73KN 连系梁传来屋面自1／2×(3.6+3.6-2.5) ×1.25×3.98=11.69KN1／2×3.6×1.80×3.98=12.90KN 顶层中节点集中荷载34.32KN ④楼面框架节点集中荷载标准值边柱连系梁自重11.25KN 粉刷 1.09KN窗下墙体自重 0.24×1.3×3.3×19=19.56KN 粉刷2×0.02×1.3×3.3×17=2.20KN 窗边墙体自重 0.60×1.8× 0.24×19=4.92KN 粉刷0.60×1.8×2×0.02×17=0.73KN 框架梁自重0.30×0.45×3.6×25=12.15KN 粉刷0.75×0.02×3.6×17=0.918KN 连系梁传来楼面自重 1 /2×3.6×1/2×3.6×3.24=10.50KN 中间层边节点集中荷载G A=G D =65.02KN中柱连系梁自重 9.0KN 粉刷 0.73KN 内纵墙自重 3.3×（3.6-0.4）×0.24×19=48.15KN 粉刷 3.3×（3.6-0.4）×2×0.02×17=7.18KN 连系梁传来楼面自重1/2×（3.6+3.6-2.5）×1.25×3.24=9.14KN—————————————————————————————间层中节点集中荷载：G B=G C=84.70KN （5）恒荷载作用下的结构计算简图4.楼面活荷载计算活荷载作用下的结构计算简图如图5所示。

四层框架结构中学实验楼的设计(PKPM电算)摘要本课题为中学新校区1#实验楼的设计，4层，建筑面积约3000m2，长42m，宽16.8m，高14.95m。

采用钢筋混凝土框架结构。

首先，根据设计出的建筑方案及所选用的建筑材料及做法，确定结构计算简图，进行荷载和内力计算，绘制了相应的内力图；其次，进行结构内...<p>摘要<br />本课题为新校区1#实验楼的设计，4层，建筑面积约3000m2，长42m，宽16.8m，高14.95m。

采用钢筋混凝土。

首先，根据设计出的建筑方案及所选用的建筑材料及做法，确定结构计算简图，进行荷载和内力计算，绘制了相应的内力图；其次，进行结构内力组合，确定结构控制截面的弯矩、剪力和轴力设计值。

最后，根据已经计算出的结构控制截面的内力值，对梁、板、柱、基础等进行配筋计算，并绘制了相应的结构施工图。

同时，本文采用PKPM软件进行电算，以保证计算结果的可靠性，并达到同手算结果对比、分析的目的。

<br /><br />关键词&nbsp; 框架结构，内力，配筋，控制截面<br /><br />外文摘要<br /><br />Title&nbsp;&nbsp;&nbsp; The Design Of Huaizhou New Campus 1 # ExperimentBuilding&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;& nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nb sp;&nbsp;&nbsp; <br />Abstract <br />The topic is the design of Huaizhou New Campus 1 # Experiment Building, four layers, the areaof construction is about 3000m2, the length of the building is 42m, the width is 16.8m and the height is 14.95m. This building is reinforced concrete frame structure. First of all, according to architectural drawing of design, building material and method, determine schematic calculation,thus completing the load and internal forces calculation, drawing a map corresponding to the internal forces; Secondly, proceed the structure internal force combination, determine the structure control sectional bending moment, shearing force and ax force design value. Finally, according to already calculate structure control sectional internal force value, the beam, slab and columns, the foundation being reinforced, and the mapping of the corresponding structure construction plan. At the same time, we used the software PKPM to ensure the reliability of results, and achieve the purpose of analysis, contrast the result which was calculated by hand. <spanclass='Ddl686'></span> <br /><br />Keywords&nbsp; frame construction, internal force,reinforcement, control section<br /><br />本方案采用框架结构，框架结构是由梁、柱、节点及基础组成的结构形式，横梁和立柱通过节点连成一体，形成承重结构，将荷载传至基础。

1、工程量的计算
采用定额计算法，依据公式（1）.或公式（2）.计算，
P=Q/S-------------（1）P=Q×H-------------（2）
式中：P—劳动量（工日）或机械班数（台班）；
Q------工程量；
S------产量定额；
H------时间定额；
由于目前尚无全国定额，本设计采用的是吉林省定额。

计算过程各结果见表
工作班次的确定：因为梁板混凝土需要连续施工，因此混凝土的工作班次一般为每天三个工作班次；而基础工程中基坑挖土和回填因为工期的原因实行每天两个工作班次；装饰装修工程因为大部分工作在室内进行，为了满足工期的要求，实行每天两个工作班次。

工作人数的确定：根据工期要求、最小工作面、最小劳动组合和可能安排的人数确定劳动人数（混凝土工通常10-15人就够了,一般从另一角度分析，可以用每个施工人员所需最低面积(施工密度) 来考虑，经验证明施工现场每一施工工人所需面积在20~25m2，平均23m2。

钢：木：砼（含瓦）——1.5：2：1 这是我的估计仅供参考见表中）；工作天数的确定：根据公式t= P/(R* b) 式中
t------完成某分部分项施工天数
R------每班配备在该分部分项工程上的人数或机械台数
b------每天工作班数
P------该分部分项工程的劳动量
3、施工机械需要量
机械数量的确定根据公式：P=H*Q
式中P-------机械台班数
H-------时间定额
Q-----工程数量。

目录1 绪论 (1)2 工程概况 (1)2.1设计资料 (1)2.2结构方案确定 (3)3 梁柱截面尺寸估算 (3)3.1梁柱截面估算 (3)3.2柱网尺寸,层高和梁柱截面尺寸的确定 (4)4 二层楼面梁板设计计算 (7)4.1楼面板的计算 (7)4.2多跨连续梁LL配筋计算 (16)4.3次梁配筋计算 (19)5. 框架结构抗震设计 (20)5.1重力荷载代表值 (20)5.2各层重力荷载代表值计算 (21)5.3梁柱线刚度计算 (24)5.4自振周期计算 (26)5.5横向地震作用计算 (27)5.6横向水平地震作用下楼层变形验算 (27)5.7水平地震作用下的KJ-11内力计算（用D值法计算） (28)6. 竖向荷载作用下KJ-11内力计算 (34)6.1计算单元的选取 (34)6.2荷载计算 (34)6.3各种情况荷载分布图 (39)6.4竖向恒载作用下梁端弯矩计算 (43)6.5竖向活载（满跨）作用下梁端弯矩计算 (43)6.6内力计算采用弯矩二次分配法 (43)7．框架内力组合 (57)7.1框架梁内力组合 (57)7.2框架柱内力组合 (59)8. 框架梁截面设计 (69)8.1手算一层A-B轴梁的跨中配筋情况 (69)8.2手算一层A支座梁的支座配筋情况 (70)9. 框架柱截面设计 (72)9.1手算第一层A柱配筋 (74)9.2其余的配筋计算见下表 (77)10. 楼梯设计 (80)10.1梯段板设计 (81)10.2平台板设计 (82)10.3平台梁设计 (83)11. 基础设计 (84)11.1设计资料 (85)11.2基础布置及截面尺寸确定 (85)11.3基础梁荷载计算 (86)11.4基础梁配筋 (87)11.5基础底板配筋计算 (92)12 .PKPM计算书 (93)结论 (132)致谢 (133)参考文献 (134)1 绪论毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段，是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。

本科生 (设计)独创性声明本人郑重声明：所呈交的毕业设计是本人在指导老师指导下取得的研究成果。

除了文中特别加以注释和致谢的地方外，设计中不包含其他人已经发表或撰写的研究成果。

与本研究成果相关的所有人所做出的任何贡献均已在设计中作了明确的说明并表示了谢意。

学生签名：年月日授权声明本人完全了解许昌学院有关保留、使用本科生毕业设计的规定，即：有权保留并向国家有关部门或机构送交毕业设计的复印件和磁盘，允许毕业设计被查阅和借阅。

本人授权许昌学院可以将毕业设计的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存、汇编设计。

本人设计中有原创性数据需要保密的部分为：无学生签名：年月日指导教师签名：年月日摘要本设计为某办公楼设计（二），采用现浇框架结构。

在建筑设计完成之后进行结构设计。

在建筑设计时先进行建筑方案设计，在建筑方案通过后进行建筑施工图的绘制。

完成建筑施工图绘制之后，根据建筑施工图确定结构布置方案，在确定框架布局后，选取横向一榀框架作为代表进行计算，本设计以7轴线为代表进行计算。

在进行结构设计时，先对水平地震荷载和风荷载、竖向恒荷载和活荷载进行内力计算，水平地震荷载和风荷载的内力计算采用D值法计算，竖向的恒荷载和活荷载的内力计算采用分层法进行计算。

在计算出各种内力之后，然后进行内力组合，内力组合时要考虑地震的作用，之后找出最不利的内力组合，选取最安全的结果计算配筋，设计时先算上部结构，再进行下部基础设计。

最后进行施工图的绘制。

施工的绘制要依据混凝土制图规范和混凝土结构施工图平面整体表示方法制图规则和构造详图。

关键词：框架结构，结构设计，办公楼设计，抗震设计AbstractThe design for the second office building design, is used cast-in-place framework structure. In the architectural design for the first building project design, construction scheme in after the construction plans drawn. Completion of construction drawing, according to the construction drawings to determine the layout of the structure, after determining the frame layout, selection of transverse frame as a representative of calculation, the design has been selected 7 axis as the representative to calculate.In structural design, first on the horizontal seismic load and wind load, vertical dead load and live load inner force calculation, horizontal seismic load and wind load calculation of internal forces calculated using D values, vertical dead load and live load calculation using hierarchical method. After the calculation of the various forces, then the combination of internal force, internal force combination to consider when earthquake, then identify the most unfavorable combination of internal forces, select the most secure reinforcement calculation of the results, before designing the lower foundation, we should desing the upper structure. Finally, the work is drawing.Construction drawing should be relied on the concrete drawing rule and concrete construction diagram representation of the whole plane and construction drawings detailing the rules.Key Words：Frame structure, structural design, office design, seismic design目录摘要 (I)ABSTRACT (II)引言 (1)1 工程概况 (2)1.1概况介绍 (2)1.2柱网布置 (2)1.3框架结构承重方案的选择 (2)2 构件截面尺寸的初步确定及计算简图 (3)2.1构件截面尺寸的初步确定 (3)2.2结构计算简图 (3)3 横向框架侧移刚度计算 (5)4 荷载计算 (7)4.1计算单元 (7)4.2恒载计算 (8)4.2.1 屋面的永久荷载标准值 (8)4.2.2 梁自重计算 (8)4.2.3 女儿墙自重 (8)4.2.4 屋面恒荷载计算 (9)4.2.5 楼面永久荷载标准值 (10)4.2.6 柱自重计算 (10)4.2.7 楼面恒荷载计算 (10)4.3活载计算 (11)4.3.1 楼面可变荷载标准值 (11)4.4风荷载计算 (12)4.41 风荷载标准值 (12)5 水平地震作用下的内力计算和侧移计算 (14)5.1计算重力荷载代表值 (14)5.1.1 第5层的重力荷载代表值： (14)5.1.2 2～4层的重力荷载代表值 (14)5.1.3 一层的重力荷载代表值： (14)5.2结构自振周期 (15)5.3水平地震作用及楼层地震剪力计算 (15)5.4水平地震作用下的位移验算 (16)5.5水平地震作用下框架内力计算 (17)6 横向风荷载作用下框架结构内力和侧移计算 (21)6.1风荷载作用下框架结构内力计算 (21)6.2风荷载作用下的水平位移验算 (24)7 竖向荷载作用下横向框架结构的内力计算 (25)7.1恒荷载作用下内力计算 (25)7.2活载作用下内力计算 (33)8 框架内力组合 (39)9 截面设计 (40)10 楼梯设计 (41)10.1楼梯梯段板设计 (41)10.1.1 荷载计算 (41)10.1.2 截面设计 (42)10.2平台板计算 (42)10.2.1 荷载计算 (42)10.2.2 截面设计 (42)10.3平台梁设计 (42)10.3.1 荷载计算 (42)10.3.2 截面设计 (43)11 楼盖设计 (44)11.1板区格布置图 (44)11.2荷载设计值 (44)11.3弯矩计算 (44)11.4截面设计 (45)12 次梁设计 (47)12.1荷载计算 (47)12.2斜截面承载力计算 (47)12.3 验算配筋率 (47)13 基础设计 (49)13.1基础底面尺寸计算 (49)13.2计算基底压力 (49)13.3地基承载力验算 (50)13.4基础高度验算 (50)13.5基础底板配筋计算 (51)参考文献 (52)致谢 (53)附录A 图纸名称及编号 (54)引言作为一名即将毕业的土木工程专业的本科生，在大学几年的理论学习后，要结合社会的实际情况，检验一下所学习的专业知识是否专业和完善。

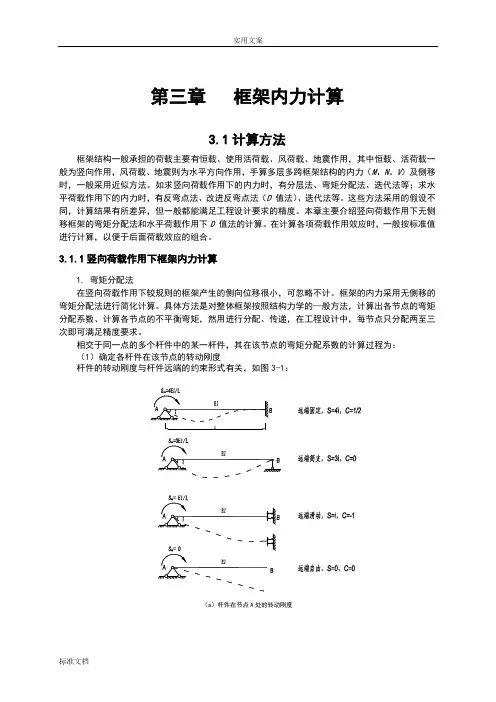

第三章框架内力计算3.1计算方法框架结构一般承担的荷载主要有恒载、使用活荷载、风荷载、地震作用，其中恒载、活荷载一般为竖向作用，风荷载、地震则为水平方向作用，手算多层多跨框架结构的内力（M、N、V）及侧移时，一般采用近似方法。

如求竖向荷载作用下的内力时，有分层法、弯矩分配法、迭代法等；求水平荷载作用下的内力时，有反弯点法、改进反弯点法（D值法）、迭代法等。

这些方法采用的假设不同，计算结果有所差异，但一般都能满足工程设计要求的精度。

本章主要介绍竖向荷载作用下无侧移框架的弯矩分配法和水平荷载作用下D值法的计算。

在计算各项荷载作用效应时，一般按标准值进行计算，以便于后面荷载效应的组合。

3.1.1竖向荷载作用下框架内力计算1.弯矩分配法在竖向荷载作用下较规则的框架产生的侧向位移很小，可忽略不计。

框架的内力采用无侧移的弯矩分配法进行简化计算。

具体方法是对整体框架按照结构力学的—般方法，计算出各节点的弯矩分配系数、计算各节点的不平衡弯矩，然用进行分配、传递，在工程设计中，每节点只分配两至三次即可满足精度要求。

相交于同一点的多个杆件中的某一杆件，其在该节点的弯矩分配系数的计算过程为：（1）确定各杆件在该节点的转动刚度杆件的转动刚度与杆件远端的约束形式有关，如图3-1：（a）杆件在节点A处的转动刚度（b ）某节点各杆件弯矩分配系数图 3-1 A 节点弯矩分配系数（图中lEI i =）（2）计算弯矩分配系数μ∑∑∑∑===++=AAD AD AAC AC AAB ABADAC AABSS S S S S S S SS μμμ,,1=++=∑AD AC ABAμμμμ（3）相交于一点杆件间的弯矩分配弯矩分配之前，还需先要求出节点的固端弯矩，这可查阅相关静力计算手册得到。

表3-1为常见荷载作用下杆件的固端弯矩。

在弯矩分配的过程中，一个循环可同时放松和固定多个节点（各个放松节点和固定节点间间隔布置，如图3-2），以加快收敛速度。
