回转支承选型计算:一、单排球式回转支承的选型计算1、计算额定静容量C0 = f ·D·d式中:Co ——额定静容量,kNf ——静容量系数,0.108 kN / mm2D ——滚道中心直径,mmd ——钢球公称直径,mm2、根据组合后的外载荷,计算当量轴向载荷式中:Cp ——当量轴向载荷,kNM ——总倾覆力矩,kN·mFa ——总轴向力,kNFr ——总倾覆力矩作用平面的总径向力,kN 3、计算安全系数fs = Co / Cpfs值可按下表选取。
二、三排柱式回转支承的选型计算1、计算额定静容量C0 = f ·D·d式中:Co ——额定静容量,kNf ——静容量系数,0.172 kN / mm2D ——滚道中心直径,mmd ——上排滚柱直径,mm2、根据组合后的外载荷,计算当量轴向载荷式中:Cp ——当量轴向载荷,kNM ——总倾覆力矩,kN·mFa ——总轴向力,kN3、计算安全系数fs = Co / Cpfs值可按下表选取。
回转支承安全系数fs回转支承产品标准对合理选型的影响《建筑机械》2002年第三期现行的单排球式回转支承有两个行业标准JJ36.1-91《建筑机械用回转支承》和JB/T2300-99《回转支承》,也就是在以前的建设部标准JJ36-86和机械部标准JB2300-84的基础上重新修订的。
在JJ36.1的基本参数系列表中列出了145种基本参数的145种型号单排球式回转支承,在JB/T2300中列出了120种基本参数的220种型号单排球式回转支承。
目前我国除引进主机外,绝大多数主机都是按现行的两个标准规定的参数选择回转支承型号。
由于JB2300-84较JJ36-86颁布实施得早,其覆盖面要略大于JJ36-86,两个标准都为回转支承标准化生产做出了贡献。
随着各主机待业和回转支承行业的飞速发展,国外机型的大量引进,标准中的问题也显现出来,甚至阻碍了各主机行业和回转支承行业的发展,应引起我们高度重视。
回转支承选型计算一、回转支承承载回转支承在使用过程中,一般要承受轴向力Fa,径向力Fr以及倾覆力矩M的共同作用,对不同的应用场合,由于主机的工作方式及结构型式不同,上述三种载荷的作用组合情况将有所变化,有时可能是两种载荷的共同作用,有时也有可能仅仅是一个载荷的单独作用。
通常,回转支承的安装方式有以下两种型式——座式安装和悬挂式安装。
两种安装形式支承承受的载荷示意如下:客户在选型时,若所用回转支承为座式安装,可按下面的选型计算来进行选型;若所用回转支承为悬挂式安装或其他安装型式,请与我公司技术部进行联系。
二、回转支承的选型1、结构型式的选择常用回转支承的结构型式有四种:单排球式、交叉滚柱式、双排球式、三排柱式。
根据我们的经验和计算,有以下结论:• Do ≤1800时,单排球式为首选型式;Do >1800时,优先选用三排柱式回转支承。
• 相同外形尺寸的回转支承, 单排球式的承载能力高于交叉滚柱式和双排异径式。
• Q系列单排球式回转支承,尺寸更紧凑,重量更轻,具有更好的性价比,为单排球式的首选系列。
2、回转支承的选型计算单排球式回转支承的选型计算①计算额定静容量C O = 0.6×D O×do0.5式中:C O─── 额定静容量, kND O─── 滚道中心直径, mmdo───钢球公称直径, mm②根据组合后的外载荷,计算当量轴向载荷Cp = Fa + 4370M/D O + 3.44Fr式中:Cp ─── 当量轴向载荷, kNM ───倾覆力矩,kN·mFa ───轴向力,kNFr ───径向力,kN③安全系数fs = Co / Cpfs值可按下表选取三排柱式回转支承的选型计算①计算额定静容量Co= 0.534×D O×do0.75式中:C O───额定静容量, kND O─── 滚道中心直径, mmdo ─── 上排滚柱直径, mm②根据组合后的外载荷,计算当量轴向载荷Cp = Fa + 4500M/D O式中:C p─── 当量轴向载荷, kNM ─── 倾覆力矩,kN·m Fa ─── 轴向力,kN③安全系数fs = Co / Cpfs值可按下表选取3、利用静载曲线选型静态承载曲线表示回转支承保持静止状态时所能承受的最大负荷。
回转支承选型计算(JB2300-1999)•转支承受载情况回转支承在使用过程中,一般要承受轴向力Fa 、径向力Fr 以及倾覆力矩M 的共同作用,对不同的应用场合,由于主机的工作方式及结构形式不同,上述三种荷载的作用组合情况将有所变化,有时可能是两种载荷的共同作用,有时也有可能仅仅是一个载荷的单独作用。
通常,回转支承的安装方式有以下两种形式—座式安装和悬挂式安装。
两种安装形式支承承受的载荷示意如下:二、回转支承选型所需的技术参数•回转支承承受的载荷•每种载荷及其所占有作业时间的百分比•在每种载荷作用下回转支承的转速或转数•作用在齿轮上的圆周力•回转支承的尺寸•其他的运转条件主机厂家可根据产品样本所提供的信息,利用静承载能力曲线图,按回转支承选型计算方法初步选择回转支承,然后,与我公司技术部共同确认。
也可向我公司提供会和转支承相关信息,由我公司进行设计选型。
每一型号回转支承都对应一个承载力曲线图,曲线图可帮助用户初步的选择回转支承。
曲线图中有二种类型曲线,一类为静止承载曲线( 1 线),表示回转支承保持静止状态时所能承受的最大负荷。
另一类为回转支承螺栓极限负荷曲线(8.8 、10.9 ),它是在螺栓夹持长度为螺栓工称直径 5 倍,预紧力为螺栓材料屈服极限70% 是确定的。
•回转支承选型计算方法•静态选型1 )选型计算流程图2 )静态参照载荷Fa' 和M' 的计算方法:•单排四点接触球式:单排四点接触球式回转支承的选型计算分别按承载角45 °和60 °两种情况进行。
I、a=45° II、a=60°Fa'=(1.225*Fa+2.676*Fr)*fs Fa'=(Fa+5.046*Fr)*fsM'=1.225*M*fs M'=M*fs然后在曲线图上找出以上二点,其中一点在曲线以下即可。
•单排交叉滚柱式Fa'=(Fa+2.05Fr)*fsM'=M*fs•双排异径球式对于双排异径球式回转支承选型计算,但Fr ≦10%Fa 时,Fr 忽略不计。
回转支承说明书一、产品说明回转支承广泛用于工程机械、港口机械、冶金、环保等行业,能够同时承受轴向力、径向力和倾覆力矩,结构紧凑,性能可靠。
主要结构型式有单排四点接触球式、双排球式、交叉滚柱式、三排滚柱式。
二、标识A.标牌:位于回转支承的外圈或内圈内孔上,标注回转支承的型号、产品标号、生产厂家等。
B.标记○回转支承淬火软带用“S”标记,打在非安装基面上(有堵塞的位于堵塞孔处),安装时软带应置于非符经常负荷区。
○齿圈齿轮三个齿跳最大的齿,用于红色或绿色漆标记。
安装时与小齿轮的齿侧间隙在该处调整。
三、安装1、安装之前:⑴确认所装回转支承与合同订单上的要求一致。
⑴确认您收到回转支承在运输途中没有受到损坏,影响使用性能。
⑶确认油孔与主机加油方式相匹配。
⑷确认安装回转支承不产生连带不安全因素。
2、安装支架要求⑴回转支承安装基面与安装平台都必须清理干净、防止留有杂物、焊渣等影响安装精度。
⑵安装支架必须有足够的刚性,防止回转支承变形,影响其性能。
⑶安装支架焊后应进行消除内应力热处理,平面进行机械加工。
⑷平面偏差只允许逐步下降或上升,不准忽降忽升,以避免峰值负荷。
3、安装⑴将回转支承水平吊放在支座上用塞尺检查支承平面与支座安装面得接触情况,如有间隙可以采用局部垫平,以防螺栓拧紧后支承变形。
⑵安装时,回转支承淬火软带应置于非负荷区或非经常负荷区。
⑶调整齿轮啮合,确保大齿轮齿圈跳动的最高点(三个涂有红色或绿色漆标记齿)处得啮合间隙符合设计精度要求。
⑷回转支承安装螺栓应采用高强度螺栓,强度等级按设计要求。
⑸安装螺栓垫圈应选用调质平垫圈。
禁止使用弹簧垫圈。
⑹安装螺栓应有足够的预紧力为螺栓材料的屈服极限的0.7倍。
安装时应使用力矩扳手。
实际预紧扭矩或预紧力见下表:FA=0.9Fsp(许用夹紧力)螺栓夹紧长度LK=5d(螺栓直径)螺母的强度等级按GB3098.2-82标准中的规定,可以比螺栓强度低一级。
⑺拧紧安装螺栓应在180°方向对称的连续进行,直到全部拧紧。
回转支承选型原则(万达回转支承研发所,徐州,20100525)(1)结构型式的选择常用回转支承的结构型式有四种:单排球式、交叉滚柱式、双排球式、三排柱式。
根据我们的经验和计算,有以下结论:相同外形尺寸的回转支承, 单排球式的承载能力高于交叉滚柱式和双排球式。
在倾覆力矩160吨米载荷以下,选用单排球式回转支承其性价比高于三排柱式回转支承,为首选形式。
当倾覆力矩高于160吨米时应该优先考虑选用三排柱式回转支承。
(2)单排球式回转支承系列的选择在国内,目前单排球式回转支承有3个系列的尺寸规格:HS系列,Q系列和01系列。
对于新用户一般不知如何选择那个系列,我们认为每种系列各有优点,分析如下:3个系列的参数比较(以滚道中心直径1250外齿式为例)公司主要回转支承产品的类型和规格回转支承的主要型式是交叉滚柱式,八十年代后开始生产单排球式回转支承,交叉滚柱式回转支承逐渐被取代,为了保持主机的安装尺寸不受影响,设计了外形及安装尺寸与原来交叉滚柱式回转支承完全相同但内部结构改为单排球式的HS系列单排球式回转支承。
其特点是外形尺寸大,例如:HSN1250.40的重量是470Kg, 而相同承载能力的QNA1250.40的重量是388 Kg, 所以HS系列回转支承占用较多的资源,制造成本比相同的承载能力的Q系列和01系列回转支承高10%以上,同国外相同承载能力的回转支承相比差得更远。
因此,从节约成本和资源出发,HS系列应该尽可能不用。
考虑到改变回转支承后会改变主机的相关尺寸,因此这个过程会比较痛苦,但是新的设计不应该再选用HS系列。
②. 01系列单排球式回转支承是1984年原机械部推出的以轴承编号为基准的回转支承系列。
其安装螺栓孔数量多,比较合理,但是滚道参数存在不合理匹配,例如011.45.1400与 011.35.1400回转支承,其外形尺寸和安装尺寸完全相同,其制造成本基本相同,但是011.45.1400使用的是直径45mm钢球,而011.35.1400使用的是直径35mm钢球,后者的承载能力降低了22%。

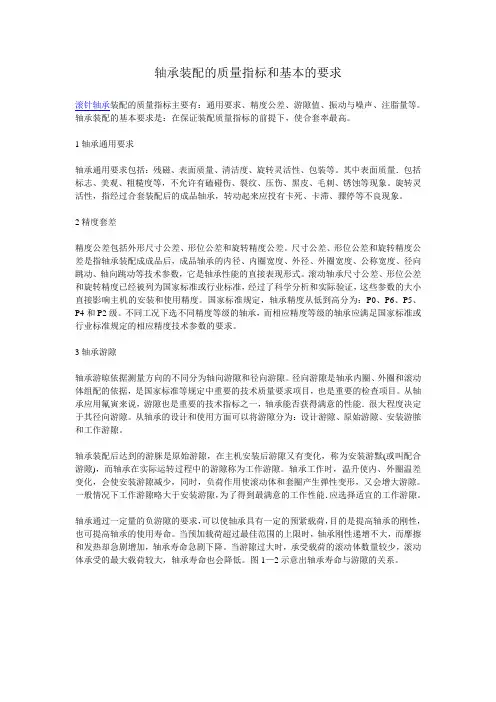

轴承装配的质量指标和基本的要求滚针轴承装配的质量指标主要有:通用要求、精度公差、游隙值、振动与噪声、注脂量等。
轴承装配的基本要求是:在保证装配质量指标的前提下,使合套率最高。
1轴承通用要求轴承通用要求包括:残磁、表面质量、清洁度、旋转灵活性、包装等。
其中表面质量.包括标志、美观、粗糙度等,不允许有磕碰伤、裂纹、压伤、黑皮、毛刺、锈蚀等现象。
旋转灵活性,指经过合套装配后的成品轴承,转动起来应投有卡死、卡滞、骤停等不良现象。
2精度套差精度公差包括外形尺寸公差、形位公差和旋转精度公差。
尺寸公差、形位公差和旋转精度公差是指轴承装配成成品后,成品轴承的内径、内圈宽度、外径、外圈宽度、公称宽度、径向跳动、轴向跳动等技术参数,它是轴承性能的直接表现形式。
滚动轴承尺寸公差、形位公差和旋转精度已经被列为国家标准或行业标准,经过了科学分析和实际验证,这些参数的大小直接影响主机的安装和使用精度。
国家标准规定,轴承精度从低到高分为:P0、P6、P5、P4和P2级。
不同工况下选不同精度等级的轴承,而相应精度等级的轴承应满足国家标准或行业标准规定的相应精度技术参数的要求。
3轴承游隙轴承游晾依据测量方向的不同分为轴向游隙和径向游隙。
径向游隙是轴承内圈、外圈和滚动体组配的依据,是国家标准等规定中重要的技术质量要求项目,也是重要的检查项目。
从轴承应用氟寅来说,游隙也是重要的技术指标之一,轴承能否获得满意的性能.很大程度决定于其径向游隙。
从轴承的设计和使用方面可以将游隙分为:设计游隙、原始游隙、安装游脓和工作游隙。
轴承装配后达到的游脒是原始游隙,在主机安装后游隙又有变化,称为安装游黩(或叫配合游隙),而轴承在实际运转过程中的游隙称为工作游隙。
轴承工作时,温升使内、外圈温差变化,会使安装游隙减少,同时,负荷作用使滚动体和套圈产生弹性变形,又会增大游隙。
一般情况下工作游隙略大于安装游隙,为了得到最满意的工作性能.应选择适宜的工作游隙。
回转支承轴承主要技术表回转支承选型计算方法1 静态选型:静态参照载荷Fa’和M’的计算方法●单排四点接触球式单排四点接触球式回转支承的选型计算分别按承载角45°和60°两种情况进行。
I、a=45°Ⅱ、a=60°Fa’=(1.225·Fa+2.676·Fr)·fs Fa’=(Fa+5.046·Fr)·fs M’=1.225·M·fs M’=M·fS然后在曲线图上找出以上两点,其中一点在曲线以下即可。
●单排交叉滚柱式Fa’=(Fa+2.05·Fr)·fsM’=M·fs●双排异径球式对于双排异径球式回转支承选型计算,当Fr≤10%Fa时,Fr忽略不计。
当Fr>10%Fa时,必须考虑滚道内压力角的变化,其计算请与我们联系。
Fa’=Fa·fsM’=M·fs●三排滚柱式三排滚柱式回转支承选型时,仅对轴向滚道负荷和倾覆力矩的作用进行计算。
Fa’=Fa·fsM’=M·fs2 动态选型:对于连续运转、高速回转和其它对回转支承的寿命有具体要求的应用场合,请与我公司技术部联系。
3 螺栓承载能力验算:1)把回转支承所承受的最大载荷(没有乘静态安全系数fs)作为选择螺栓的载荷;2)查对载荷是否落在所需等级螺栓极限负荷曲线以下;3)若螺栓承载能力不够,可重新选择回转支承,或与我公司技术部联系。
表1应用场合 fs fL原则上,必须以作用在支承上的最大载荷做为静态计算值,这个载荷必须包括附加载荷和试验载荷。
没有被列入表中的应用场合,可以参照表中与其相类似的工作条件和应用,选取静安全系数fL 。
*)上回转式塔机 M=空载时的反向倾覆力矩 M=幅度最大时的倾覆力矩 **)对于静安全系数fs 取1.45的应用场合,因平均负载较高和繁重的工作场合,应优先选择多排滚道式回转支承。

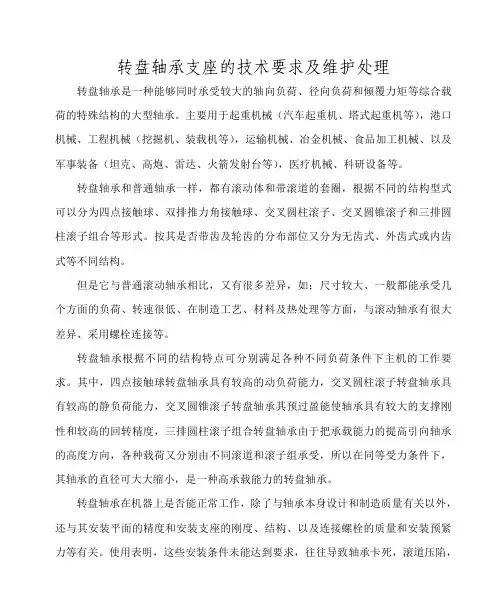

回转支承轴承回转支承轴承简介:回转支承轴承又叫转盘轴承,有些人也称其为:旋转支承、回旋支承。
英文名字叫: slewing bearing 或slewing ring bearing 又或turntable bearing回转支承是近四十年在世界范围内逐渐兴起的新型机械零部件,它有内外圈、滚动体等构成,目前,我国定型生产的回转支承,主要是80年代初由机械工业部指定天津工程机械研究所组织引进原联邦德国Rothe Erde公司的设计和制造技术。
1984年12月20日发布了中华人民共和国机械工业部标准:JB/2300-84《回转支承型式、基本参数和技术要求》,主要由机械电子工业部天津工程机械研究所、徐州海林回转支承厂负责起草,后来国家又在1991年发布了建筑机械标准:JB36.1-36.3-91,在1999年和2011年先后发布新的机械行业标准JB/2300-1999及JB/2300-2011。
回转支承,是一种能够承受综合载荷的大型轴承,可以同时承受较大的轴向、径向负荷和倾覆力矩。
回转支承轴承一般带有安装孔、内齿轮或外齿轮、润滑油孔和密封装置,因而能使主机设计结构紧凑,引导简便,维护容易。
回转支承轴承有无齿式,外齿式和内齿式的四点接触球轴承、双排角接触式球轴承交叉圆柱滚子轴承、交叉圆锥滚子轴承和三排圆柱滚子复合轴承四个系列,其中四点接触球轴承具有较高的静负荷能力,交叉圆柱滚子具有较高的动负荷能力,交叉圆锥滚子轴承的预过盈能使轴承具有较大的支撑刚性和回转精度,三排圆柱滚子组合轴承由于承载能力的提高引向轴承高度,各种力量分别由不同滚道承受,所以同样受力情况下,其轴承直径可大大缩小,因而有使主机更加紧凑的特点是一种高承载能力的回转支承轴承。
回转支承轴承广泛用于起重机械、采掘机械、建筑机械、港口机械、船舶机具以及高精度的雷达机械和导弹发射架等设备的大型回转装置上。
同时也可以根据用户的具体要求设计、开发、生产各种特殊结构回转支承轴承。
回转支承说明书一、产品说明回转支承广泛用于工程机械、港口机械、冶金、环保等行业,能够同时承受轴向力、径向力和倾覆力矩,结构紧凑,性能可靠。
主要结构型式有单排四点接触球式、双排球式、交叉滚柱式、三排滚柱式。
二、标识A.标牌:位于回转支承的外圈或内圈内孔上,标注回转支承的型号、产品标号、生产厂家等。
B.标记○回转支承淬火软带用“S”标记,打在非安装基面上(有堵塞的位于堵塞孔处),安装时软带应置于非符经常负荷区。
○齿圈齿轮三个齿跳最大的齿,用于红色或绿色漆标记。
安装时与小齿轮的齿侧间隙在该处调整。
三、安装1、安装之前:⑴确认所装回转支承与合同订单上的要求一致。
⑴确认您收到回转支承在运输途中没有受到损坏,影响使用性能。
⑶确认油孔与主机加油方式相匹配。
⑷确认安装回转支承不产生连带不安全因素。
2、安装支架要求⑴回转支承安装基面与安装平台都必须清理干净、防止留有杂物、焊渣等影响安装精度。
⑵安装支架必须有足够的刚性,防止回转支承变形,影响其性能。
⑶安装支架焊后应进行消除内应力热处理,平面进行机械加工。
⑷平面偏差只允许逐步下降或上升,不准忽降忽升,以避免峰值负荷。
3、安装⑴将回转支承水平吊放在支座上用塞尺检查支承平面与支座安装面得接触情况,如有间隙可以采用局部垫平,以防螺栓拧紧后支承变形。
⑵安装时,回转支承淬火软带应置于非负荷区或非经常负荷区。
⑶调整齿轮啮合,确保大齿轮齿圈跳动的最高点(三个涂有红色或绿色漆标记齿)处得啮合间隙符合设计精度要求。
⑷回转支承安装螺栓应采用高强度螺栓,强度等级按设计要求。
⑸安装螺栓垫圈应选用调质平垫圈。
禁止使用弹簧垫圈。
⑹安装螺栓应有足够的预紧力为螺栓材料的屈服极限的0.7倍。
安装时应使用力矩扳手。
实际预紧扭矩或预紧力见下表:FA=0.9Fsp(许用夹紧力)螺栓夹紧长度LK=5d(螺栓直径)螺母的强度等级按GB3098.2-82标准中的规定,可以比螺栓强度低一级。
⑺拧紧安装螺栓应在180°方向对称的连续进行,直到全部拧紧。
