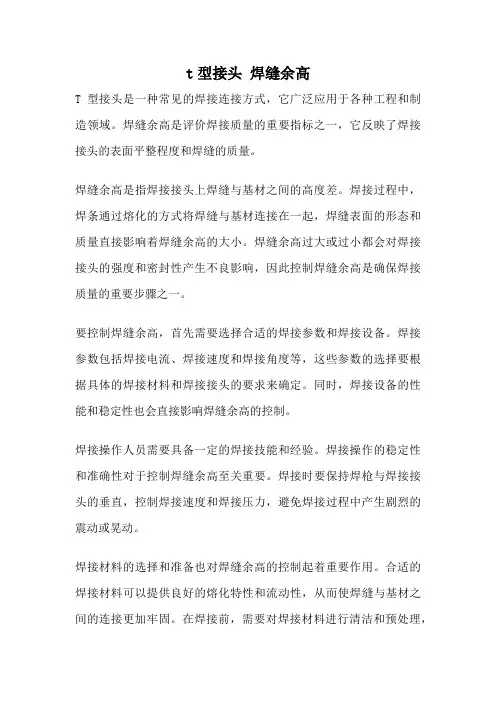

t型接头焊缝余高T型接头是一种常见的焊接连接方式,它广泛应用于各种工程和制造领域。
焊缝余高是评价焊接质量的重要指标之一,它反映了焊接接头的表面平整程度和焊缝的质量。
焊缝余高是指焊接接头上焊缝与基材之间的高度差。
焊接过程中,焊条通过熔化的方式将焊缝与基材连接在一起,焊缝表面的形态和质量直接影响着焊缝余高的大小。
焊缝余高过大或过小都会对焊接接头的强度和密封性产生不良影响,因此控制焊缝余高是确保焊接质量的重要步骤之一。
要控制焊缝余高,首先需要选择合适的焊接参数和焊接设备。
焊接参数包括焊接电流、焊接速度和焊接角度等,这些参数的选择要根据具体的焊接材料和焊接接头的要求来确定。
同时,焊接设备的性能和稳定性也会直接影响焊缝余高的控制。
焊接操作人员需要具备一定的焊接技能和经验。
焊接操作的稳定性和准确性对于控制焊缝余高至关重要。
焊接时要保持焊枪与焊接接头的垂直,控制焊接速度和焊接压力,避免焊接过程中产生剧烈的震动或晃动。
焊接材料的选择和准备也对焊缝余高的控制起着重要作用。
合适的焊接材料可以提供良好的熔化特性和流动性,从而使焊缝与基材之间的连接更加牢固。
在焊接前,需要对焊接材料进行清洁和预处理,以确保焊缝的质量和余高的控制。
对于焊缝余高的检测和评估也不可忽视。
常用的焊缝余高检测方法包括视觉检测、尺寸测量和表面粗糙度测量等。
这些检测方法可以帮助焊接操作人员及时发现焊缝余高的问题,并采取相应的措施进行修正和调整。
焊缝余高是焊接接头质量的重要评价指标之一。
通过选择合适的焊接参数和设备,掌握良好的焊接技能,选择合适的焊接材料,以及进行有效的检测和评估,可以有效控制焊缝余高,确保焊接接头的质量和可靠性。
在实际的焊接生产中,我们应该重视焊缝余高的控制,不断提高焊接技术水平,为工程和制造领域的发展做出贡献。

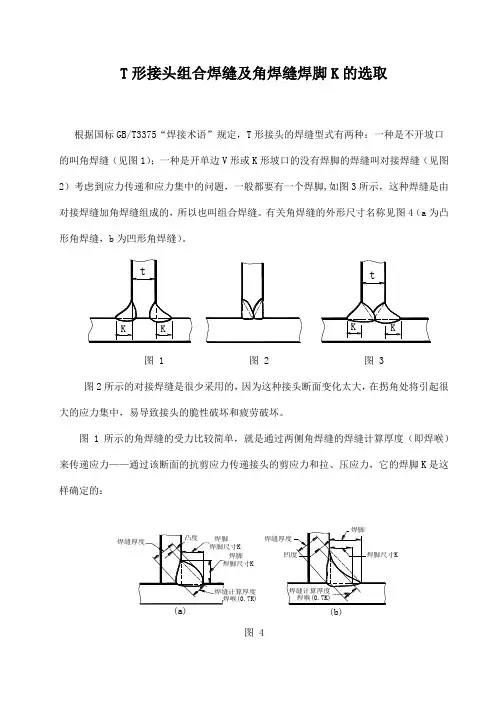

T形接头组合焊缝及角焊缝焊脚K的选取根据国标GB/T3375“焊接术语”规定,T形接头的焊缝型式有两种:一种是不开坡口的叫角焊缝(见图1);一种是开单边V形或K形坡口的没有焊脚的焊缝叫对接焊缝(见图2)考虑到应力传递和应力集中的问题,一般都要有一个焊脚,如图3所示,这种焊缝是由对接焊缝加角焊缝组成的,所以也叫组合焊缝。
有关角焊缝的外形尺寸名称见图4(a为凸形角焊缝,b为凹形角焊缝)。
图1 图 2 图 3图2所示的对接焊缝是很少采用的,因为这种接头断面变化太大,在拐角处将引起很大的应力集中,易导致接头的脆性破坏和疲劳破坏。
图1所示的角焊缝的受力比较简单,就是通过两侧角焊缝的焊缝计算厚度(即焊喉)来传递应力——通过该断面的抗剪应力传递接头的剪应力和拉、压应力,它的焊脚K是这样确定的:图41 角焊缝焊脚K的选取(1)接头焊缝传递拉、压应力按等强度计算:[σ]×t=2×0.7K[τ] ①式中:t ——垂直板板厚 mm[σ]——钢材抗拉、压许用应力 MPa[τ]——钢材抗剪切许用应力 MPaK——焊脚 mm∵[τ]=0.7[σ] ②将②式代入①式得:[σ]×t=2×0.7K×0.7[σ]则:t=0.98K一般按K=t选取。
⑵接头焊缝传递剪应力按等强度计算:[τ] ×t=2×0.7K[τ] ③则:t=1.4K即:K=0.714t一般按K=0.7t选取。
(3)梁柱系腹板受压区的加劲板的T形接头角焊缝这种接头主要是为防止梁柱腹板受压区失稳而设置的,它的焊缝一般不作受力计算,通常按加劲板板厚的0.5~0.6倍选取,一般不小于6mm。
角焊缝的设置不外乎以上三种形式,但我们发现不少设计图纸选取的焊脚尺寸普遍偏大,象水工闸门主梁、底梁、边梁的劲板,板厚14mm,角焊缝焊脚取到K=124,如果按上限控制,K可以焊到16mm,这不仅加大了热影响区尺寸、加大了焊接应力和变形,还浪费了材料和工时,并且对强度没有任何好处。

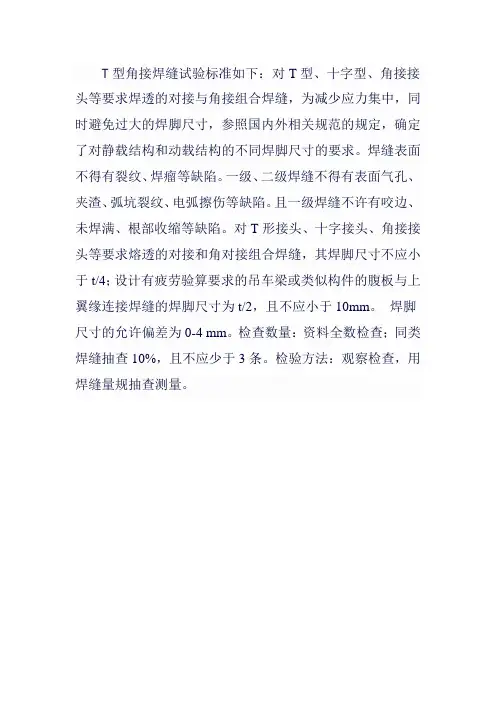

T型角接焊缝试验标准如下:对T型、十字型、角接接头等要求焊透的对接与角接组合焊缝,为减少应力集中,同时避免过大的焊脚尺寸,参照国内外相关规范的规定,确定了对静载结构和动载结构的不同焊脚尺寸的要求。
焊缝表面不得有裂纹、焊瘤等缺陷。
一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
且一级焊缝不许有咬边、未焊满、根部收缩等缺陷。
对T形接头、十字接头、角接接头等要求熔透的对接和角对接组合焊缝,其焊脚尺寸不应小于t/4;设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝的焊脚尺寸为t/2,且不应小于10mm。
焊脚尺寸的允许偏差为0-4 mm。
检查数量:资料全数检查;同类焊缝抽查10%,且不应少于3条。
检验方法:观察检查,用焊缝量规抽查测量。

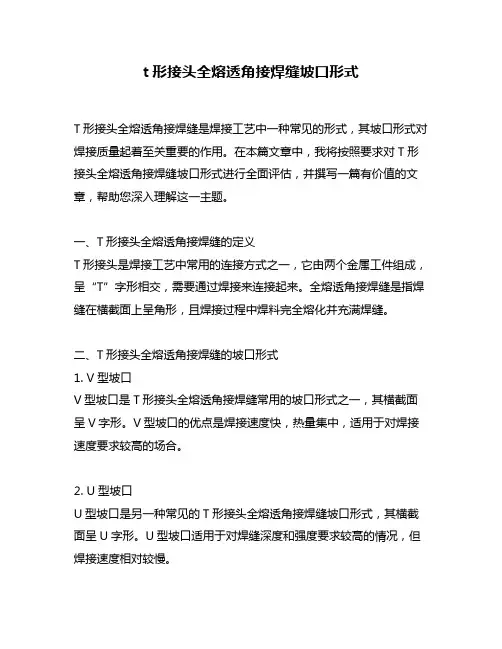

t形接头全熔透角接焊缝坡口形式T形接头全熔透角接焊缝是焊接工艺中一种常见的形式,其坡口形式对焊接质量起着至关重要的作用。
在本篇文章中,我将按照要求对T形接头全熔透角接焊缝坡口形式进行全面评估,并撰写一篇有价值的文章,帮助您深入理解这一主题。
一、T形接头全熔透角接焊缝的定义T形接头是焊接工艺中常用的连接方式之一,它由两个金属工件组成,呈“T”字形相交,需要通过焊接来连接起来。
全熔透角接焊缝是指焊缝在横截面上呈角形,且焊接过程中焊料完全熔化并充满焊缝。
二、T形接头全熔透角接焊缝的坡口形式1. V型坡口V型坡口是T形接头全熔透角接焊缝常用的坡口形式之一,其横截面呈V字形。
V型坡口的优点是焊接速度快,热量集中,适用于对焊接速度要求较高的场合。
2. U型坡口U型坡口是另一种常见的T形接头全熔透角接焊缝坡口形式,其横截面呈U字形。
U型坡口适用于对焊缝深度和强度要求较高的情况,但焊接速度相对较慢。
3. X型坡口X型坡口是一种综合了V型和U型坡口特点的坡口形式,其横截面呈X字形。
X型坡口既能保证焊接速度,又能满足焊缝深度和强度的要求,因此在一些特殊工况下得到广泛应用。
三、T形接头全熔透角接焊缝坡口形式的选择在选择T形接头全熔透角接焊缝的坡口形式时,需要综合考虑工件材料、焊接工艺、环境条件等因素。
V型坡口适用于焊接速度要求高、保证焊缝强度的场合;U型坡口适用于对焊接深度和强度要求高的情况;X型坡口则是V型和U型坡口的综合,适用于兼顾速度和质量的情况。
四、个人观点和理解在实际工程应用中,选择合适的T形接头全熔透角接焊缝坡口形式对焊接质量至关重要。
在选择坡口形式时,需要全面考虑各方面因素,而不是单纯追求焊接速度或者焊接质量。
只有综合考虑,才能确保焊接质量和效率兼顾。
总结回顾通过本文的全面评估,我们对T形接头全熔透角接焊缝坡口形式有了更深入的理解。
选择合适的坡口形式对焊接质量至关重要,需要综合考虑材料、工艺、环境等多方面因素。
T形接头全熔透角接焊缝坡口形式1. 概述T形接头全熔透角接焊缝坡口形式是焊接过程中常见的一种形式,它主要用于连接T形工件的焊接工艺。
通过对焊缝的坡口形式进行设计和选择,可以影响焊接接头的质量和性能。
在本文中,将对T形接头全熔透角接焊缝坡口形式进行深入探讨,并共享个人对这一焊接工艺的理解和观点。
2. T形接头的特点T形接头是一种常见的焊接接头形式,其特点是具有“T”字形状,由一条“横”向工件和一条“纵”向工件构成。
这种接头在实际工程中应用广泛,常见于钢结构、管道连接等领域。
3. 全熔透焊接的优势全熔透焊接是一种高效的焊接方法,其优势包括焊缝形式美观、焊接速度快、焊接成本低等。
在T形接头的焊接中,选择全熔透焊接可以确保焊缝的坡口形式得到充分填充,提高焊接质量和强度。
4. 角接焊缝坡口形式的选择角接焊缝坡口形式是指焊缝两侧的坡口形状。
对于T形接头全熔透焊接来说,选择合适的角接焊缝坡口形式至关重要。
常见的坡口形式包括“V”型坡口、X形坡口等,在选择时需要根据工件材料、厚度、焊接参数等因素进行综合考虑。
5. 对T形接头全熔透角接焊缝坡口形式的理解个人认为,T形接头全熔透角接焊缝坡口形式的选择需根据具体情况来确定。
在实际应用中,应充分考虑材料的特性、焊接工艺的要求以及工件的结构特点,灵活选择最适合的坡口形式。
焊接人员需要具备丰富的经验和技术,确保焊接质量和接头性能。
6. 结论通过本文对T形接头全熔透角接焊缝坡口形式的探讨,相信读者能对这一焊接工艺有更深入的了解。
在实际操作中,务必根据具体情况选择合适的坡口形式,确保焊接质量和接头性能。
希望本文能对广大焊接人员有所帮助,促进焊接技术的提升和发展。
以上是我根据你提供的主题撰写的文章,希望能够满足你的要求。
文章中多次提及了指定的主题文字,并按照知识的文章格式进行了撰写。
如果需要对文章进行进一步修改或者添加其他内容,请随时告诉我。
T 形接头全熔透角接焊缝坡口形式在焊接过程中起着至关重要的作用。
任务二 T形接头平角焊【学习目标】1、掌握T形接头平角焊焊接的技术要求及操作要领2、领会T形接头平角焊焊接的相关标准3、会制定T形接头平角焊的装-焊方案4、会选择T形接头平角焊的焊接参数5、能按焊接安全、清洁和环境要求,严格按焊接工艺完成焊接操作,制作出合格的T形接头平角焊焊接工件6、能对T形接头平角焊焊接工件进行质量检测。
7、能写出工作总结并进行作品展示。

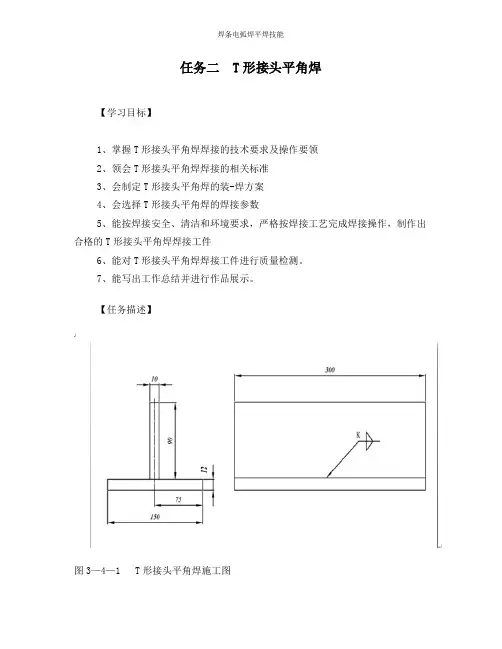

【任务描述】图3—4—1 T形接头平角焊施工图平角焊主要是指T形接头和搭接接头的平焊。
在焊接结构中多为T形接头,搭接头采用较少,两者操作技能相类似。
T形接头分单层焊法、双层焊法、多层焊法及船形焊法等形式,其平角焊缝各部位。
【工作流程与活动】1.抄画T形接头平角焊施工图(40分钟)2.制定装—焊工艺方案(50分钟)3.制定实施计划并实施(6学时)4.检查(40分钟)5. 工作总结、成果展示、经验交流(50分钟)学习活动一抄画T形接头平角焊施工图【学习目标】● 能明确实作任务及目标。
● 能分析施工图及技术要求。
● 能明确焊接安全防护及环境要求。
● 能领会T形接头平角焊的相关焊接标准。
● 能熟悉T形接头平角焊的操作技术要领。
【学习准备】T形接头平角焊施工图、绘图工具、图纸、教材。
【学习过程】1、抄画T形接头平角焊施工图,分析施工图及技术要求。
1 焊接方法2 焊接材料3 焊接位置4 试件材质及规格5 焊缝形式2、角焊缝的尺寸在焊缝符号上是如何标注的?请抄画,并认真观察记录它们特征与使用场合:序号符号焊缝标注图形123453、查阅资料写出下列焊缝符号的含义。
111答:____________________________________________________________。
4、T形接头平角焊操作时的安全及注意事项有哪些?答:______________________________________________________________ __________________________________________________________________ _________________________________________________________________。

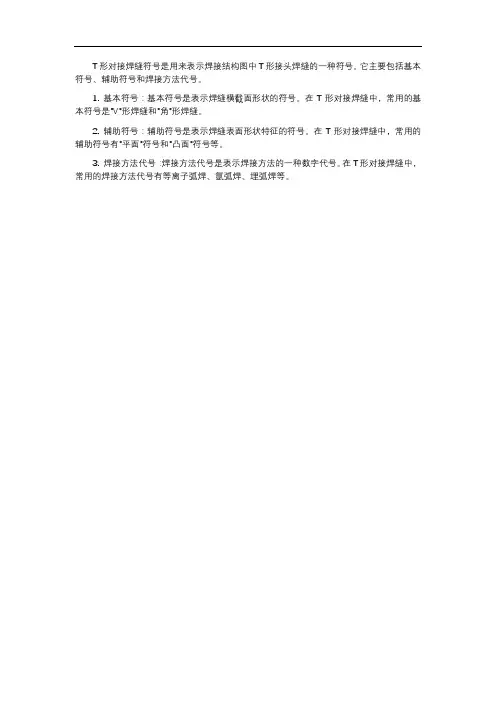

T形对接焊缝符号是用来表示焊接结构图中T形接头焊缝的一种符号。
它主要包括基本符号、辅助符号和焊接方法代号。
1. 基本符号:基本符号是表示焊缝横截面形状的符号。
在T形对接焊缝中,常用的基本符号是"V"形焊缝和"角"形焊缝。
2. 辅助符号:辅助符号是表示焊缝表面形状特征的符号。
在T形对接焊缝中,常用的辅助符号有"平面"符号和"凸面"符号等。
3. 焊接方法代号:焊接方法代号是表示焊接方法的一种数字代号。
在T形对接焊缝中,常用的焊接方法代号有等离子弧焊、氩弧焊、埋弧焊等。
