常见的焊接缺陷及其处理方法

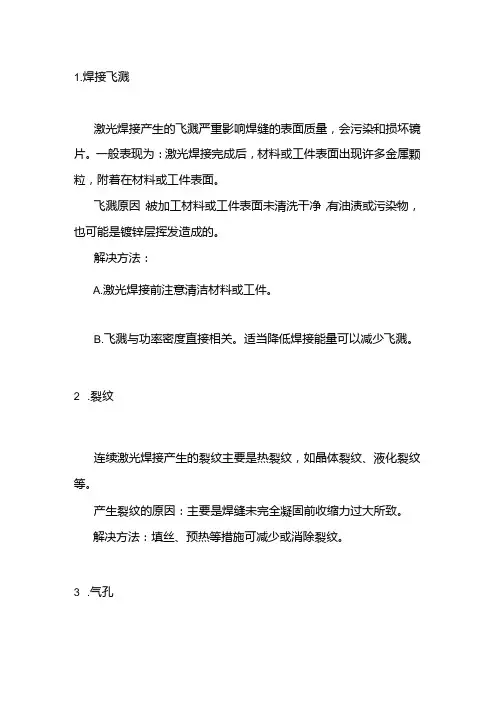

1.焊接飞溅激光焊接产生的飞溅严重影响焊缝的表面质量，会污染和损坏镜片。

一般表现为：激光焊接完成后，材料或工件表面出现许多金属颗粒，附着在材料或工件表面。

飞溅原因：被加工材料或工件表面未清洗干净，有油渍或污染物，也可能是镀锌层挥发造成的。

解决方法：A.激光焊接前注意清洁材料或工件。

B.飞溅与功率密度直接相关。

适当降低焊接能量可以减少飞溅。

2 .裂纹连续激光焊接产生的裂纹主要是热裂纹，如晶体裂纹、液化裂纹等。

产生裂纹的原因：主要是焊缝未完全凝固前收缩力过大所致。

解决方法：填丝、预热等措施可减少或消除裂纹。

3 .气孔焊缝表面气孔是激光焊接中比较容易出现的缺陷。

气孔产生的原因：A、激光焊接熔池深而窄，冷却速度很快。

液态熔池中产生的气体来不及溢出，容易导致气孔的形成。

B s焊缝表面未清理干净，或镀锌板锌蒸气挥发。

解决方法：焊前清洁工件表面和焊缝表面，以改善受热时锌的挥发。

此外，吹气方向也会影响气孔的产生。

4 .咬边咬边是指：焊缝与母材结合不好，出现坡口，深度大于0.5mm,总长度大于焊缝长度的10%,或大于验收标准要求的长度.咬边原因：A、焊接速度过快，焊缝中的液态金属不会在小孔的背面重新分布，在焊缝两侧形成咬边。

B、接头组装间隙过大，接头填充中的熔融金属减少，也容易发生咬边。

C、激光焊接结束时，如果能量下降时间过快，小孔容易塌陷，也会造成局部咬边。

解决方法：A.控制激光焊接机的加工功率和速度匹配，避免咬边。

B s对检验发现的焊缝咬边，可进行抛光、清理和修补，使其符合验收标准的要求。

5 .焊缝堆积焊缝明显填充过多，填焊时焊缝过高。

焊缝堆积的原因：送丝速度过快或焊接时焊接速度过慢。

解决方法：提高焊接速度或降低送丝速度，或降低激光功率。

6 .焊接偏差焊缝金属不会在接头结构的中心凝固。

出现这种情况的原因：焊接时定位不准确，或填充焊接时间和焊丝对位不准确。

解决方法：调整焊接位置，或调整补焊时间和焊丝的位置，以及灯、焊丝和焊缝的位置。

常见的焊接缺陷及处理办法一、外部缺陷一）、焊缝成型差1、现象焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。

2、原因分析焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀；焊口清理不干净；焊接电流过大或过小；焊接中运条（枪）速度过快或过慢；焊条（枪）摆动幅度过大或过小；焊条（枪）施焊角度选择不当等。

3、防治措施⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。

⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。

⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。

⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪）的角度。

4、治理措施⑴加强焊后自检和专检，发现问题及时处理；⑵对于焊缝成型差的焊缝，进行打磨、补焊；⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊；⑷加强焊接验收标准的学习，严格按照标准施工。

二）、焊缝余高不合格1、现象管道焊口和板对接焊缝余高大于 3 ㎜；局部出现负余高；余高差过大；角焊缝高度不够或焊角尺寸过大，余高差过大。

2、原因分析焊接电流选择不当；运条（枪）速度不均匀，过快或过慢；焊条（枪）摆动幅度不均匀；焊条（枪）施焊角度选择不当等。

3、防治措施⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数；⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条（枪）速度均匀，避免忽快忽慢；⑶焊条（枪）摆动幅度不一致，摆动速度合理、均匀；⑷注意保持正确的焊条（枪）角度。

4、治理措施⑴加强焊工操作技能培训，提高焊缝盖面水平；⑵对焊缝进行必要的打磨和补焊；⑶加强焊后检查，发现问题及时处理；⑷技术员的交底中，对焊角角度要求做详细说明。

三）、焊缝宽窄差不合格1、现象焊缝边缘不匀直，焊缝宽窄差大于 3 ㎜。

2、原因分析焊条（枪）摆动幅度不一致，部分地方幅度过大，部分地方摆动过小；焊条（枪）角度不合适；焊接位置困难，妨碍焊接人员视线。

焊接常见缺陷产生的原因及其预防措施1 2 3 45 6 7 8 焊接缺陷咬边火渣、火鸨气孔或者群孔裂纹未焊透未融合根部氧化i焊瘤、内凹产生因素1、焊接电流大；2、焊接过程中，在母材位置停留时间短，铁水不足。

预防措施1、在电流范围内适当减小焊接电流；2、调整焊接手法，给足铁水。

1、正确选用焊接材料；2、减少单层焊道熔1、层问活理』、干净；2、焊接敷厚度，使熔渣充分浮到熔池外表；3、增时焊条不摆动或者摆动幅度小；3、焊接材料选用不当；4、焊件太大；5、电弧电压太局。

1、母材坡口有铁锈、水、油污；2、焊条受潮；3、焊丝有锈蚀；4、焊接电流过大或者过小；5、电弧电压太高；6、焊接速度过快；7、焊件太大；8、焊接环境风大。

1、焊接材料选用不当；2、焊件太大，冷却速度快；3、焊接热输入量过大;4、拘束应力过大。

1、对口间隙小；2、焊接电流小；3、焊件大，冷却速度快。

1、焊接电流小；2、焊件大，冷却速度快。

、焊件根部保护效果不好。

1、对口间隙过大；2、焊接电流大；3、焊接速度慢，焊件温度过高。

大焊接电流，有规律性的运条、搅拌熔池、使熔渣与熔池金届充分别离;4、子细活理层间焊渣；5、降低电弧电压；6、氧弧焊时焊工手法要稳，防止鸨极短路。

1、焊接前活除焊件、焊丝上的污锈或者油质；2、焊条按规定烘烤，烘烤后放包温箱内备用，焊工使用时采用保温筒；3、正确选用焊接材料；4、控制焊接工艺条件，适当预热，采用短弧焊接；5、采用防风雨棚。

1、合理选择焊材、改善焊缝组织、提高焊缝金届的塑性；2、适当焊前预热，降低焊件的冷却速度；3、改善工艺因素，采用小的焊接标准，降低组织过热产生的晶粒粗大;4、调整焊接顺序，降低焊接应力。

1、对口间隙调整到规定的尺寸；2、在电流范围内选择较大的焊接电流；3、适当预热，调整焊条、焊炬的角度。

1、在电而围内选择较大的焊接电流；2、适当预热，降低焊件的冷却速度。

1、米取根部氧气保护措施，到达保护效果。

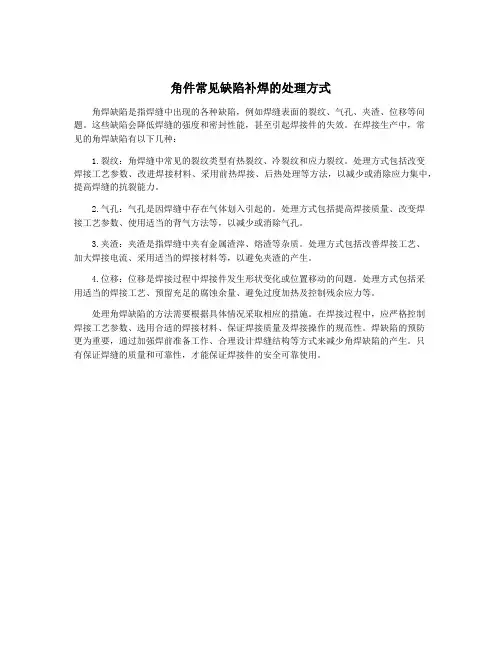

角件常见缺陷补焊的处理方式
角焊缺陷是指焊缝中出现的各种缺陷，例如焊缝表面的裂纹、气孔、夹渣、位移等问题。

这些缺陷会降低焊缝的强度和密封性能，甚至引起焊接件的失效。

在焊接生产中，常
见的角焊缺陷有以下几种：
1.裂纹：角焊缝中常见的裂纹类型有热裂纹、冷裂纹和应力裂纹。

处理方式包括改变
焊接工艺参数、改进焊接材料、采用前热焊接、后热处理等方法，以减少或消除应力集中，提高焊缝的抗裂能力。

2.气孔：气孔是因焊缝中存在气体划入引起的。

处理方式包括提高焊接质量、改变焊
接工艺参数、使用适当的背气方法等，以减少或消除气孔。

3.夹渣：夹渣是指焊缝中夹有金属渣滓、熔渣等杂质。

处理方式包括改善焊接工艺、
加大焊接电流、采用适当的焊接材料等，以避免夹渣的产生。

4.位移：位移是焊接过程中焊接件发生形状变化或位置移动的问题。

处理方式包括采
用适当的焊接工艺、预留充足的腐蚀余量、避免过度加热及控制残余应力等。

处理角焊缺陷的方法需要根据具体情况采取相应的措施。

在焊接过程中，应严格控制
焊接工艺参数、选用合适的焊接材料、保证焊接质量及焊接操作的规范性。

焊缺陷的预防
更为重要，通过加强焊前准备工作、合理设计焊缝结构等方式来减少角焊缺陷的产生。

只
有保证焊缝的质量和可靠性，才能保证焊接件的安全可靠使用。

史上最全的焊接缺陷产生原因及处理办法焊接缺陷是指焊接过程中出现的质量问题，包括焊接接头的裂纹、孔隙、夹杂物等缺陷。

这些缺陷会影响焊接接头的强度、密封性和耐腐蚀性，因此及时发现并处理焊接缺陷至关重要。

本文将介绍一些常见的焊接缺陷产生原因及相应的处理办法。

1.焊接接头裂纹：原因：（1）热裂纹：焊接过程中，金属在快速冷却过程中产生应力，导致裂纹产生。

（2）冷裂纹：焊接接头长时间在低温环境下使用，受到外部冻结和膨胀引起。

处理办法：（1）控制焊接温度和预热焊件，以减少热应力。

（2）使用低氢焊条或预热焊件，以减少氢原子的进入。

（3）进行适当的回火处理，以减少残余应力。

2.焊接接头孔隙：原因：（1）焊接材料含有气体，如铁锈或涂层。

（2）焊接过程中保护性气体不足。

（3）焊接参数设置不正确，如焊接电流过低或焊接速度过快。

（4）焊接材料含有水分。

处理办法：（1）使用清洁的焊接材料，并确保焊接表面干净。

（2）提供足够的保护气体，以减少氧气和水蒸气的进入。

（3）调整焊接参数，使其适合焊接材料。

（4）在焊接前进行预热，以减少水分含量。

3.焊接接头夹杂物：原因：（1）焊接材料中包含的杂质。

（2）焊接材料与辅助材料的不匹配。

（3）焊接材料的氧化物。

处理办法：（1）使用高纯度的焊接材料，以减少杂质含量。

（2）选用合适的焊接材料和辅助材料，确保它们的化学成分相似。

（3）确保焊接材料没有明显的氧化。

4.焊接接头下沉：原因：（1）焊接时材料太薄，导致热传导速度过快。

（2）焊接过程中温度不均匀分布。

（3）焊接电流过高，引起材料融化。

处理办法：（1）加大焊接电流，以增加热量传输。

（2）调整焊接速度和焊接参数，使其适合焊接材料。

（3）使用合适的焊接材料和辅助材料，以增加熔池的稳定性。

5.焊接接头变形：原因：（1）焊接过程中产生的应力导致材料变形。

（2）焊接过程中热膨胀引起的变形。

处理办法：（1）使用适当的夹具和支撑装置，以减少焊接过程中的应力。

常见焊接缺陷及图示
常见的缺陷有：裂纹、焊瘤、烧穿、弧坑、气孔、夹渣、咬边、未熔合、未焊透等，以及焊缝尺寸不符合要求、焊缝成形不良（如：长度不足，高度不足，未满焊）等。

1.气孔：
修复方法:打磨去除该段焊缝，重新焊接。

修复方法:打磨去除该段焊缝，重新焊接。

2.砂眼（焊接时气体或杂质在焊接构件内部或表面形成的小孔）
修复方法:打磨去除所有影响焊缝，重新焊接。

3.缩孔（焊接后在冷凝过程中收缩而产生的孔洞，形状不规则，孔壁粗糙，一般位于铸件的热节处。

）
修复方法:打磨去除所有影响焊缝，重新焊接。

4.焊瘤（金属物在焊接过程中,通过电流造成金属焊点局部高温熔化，液体金属凝固时，在自重作用下金属流淌
形成的微小疙瘩）
修复方法:打磨去除该段重新焊接5.咬边（烧筋）
修复方法:重新焊接
6.弧坑（在焊接收尾处形成低于焊缝高度的凹陷坑）
修复方法:打磨去除该段重新焊接7.焊缝不均匀
修复方法:重新焊接
8.焊接裂缝
修复方法:打磨去除该段重新焊接
9.未焊透（未焊透指母材金属未熔化，焊缝金属没有进入接头根部的现象）
修复方法:打磨去除该段重新焊接10.未满焊（未焊满是指焊缝表面上连续的或断续的沟槽）
修复方法:打磨去除该段重新焊接11.简易示意图。

焊接中常见的缺点及解决方式在焊接过程中，常见的缺点包括焊接缺陷、焊接变形、焊接应力等，下面将对这些缺点进行详细阐述，并提供相应的解决方式。

一、焊接缺陷：1.气孔：气孔是焊接过程中最常见的缺陷，主要由于焊接材料中含有的气体未能完全排除或者焊接过程中引入了大量气体所致。

解决气孔问题的方法包括：-提高焊接设备的气体保护性能，确保焊接区域的环境干燥。

-使用质量好的焊接材料，确保焊接材料的纯净度。

-控制焊接参数，如电流、电压、焊接速度等，以确保焊接过程中可以形成稳定的焊接池。

2.缺口：焊接缺口是指焊缝中断裂的现象，通常由于焊接过程中的拉伸或剪切力过大所致。

解决缺口问题的方法包括：-优化焊接顺序，避免对焊缝施加过大的力。

-选用合适的焊接材料，具有良好的韧性和抗断裂性能。

-控制焊接过程中的热输入，避免产生过大的热应力。

3.结构性缺陷：结构性缺陷是焊缝内部存在的结构性问题，如未融合、不均匀融合、夹渣等。

解决结构性缺陷的方法包括：-严格按照焊接工艺要求进行焊接，确保焊接过程中的热量均匀分布。

-控制焊接速度，避免焊接过程中出现局部过热或不足的情况。

-使用合适的电极或焊丝，能够提高焊接池的稳定性，减少结构性缺陷的发生。

二、焊接变形：焊接变形是指焊接过程中由于热膨胀和冷却引起的构件形状的变化。

焊接变形常见的解决方式包括：1.控制焊接过程中的热输入，避免产生过大的热应力。

2.采用适当的焊接顺序，避免不同区域的温度差异过大。

3.使用焊接变形补偿技术，如预应力焊接、补偿焊接等。

三、焊接应力：焊接应力是指由于焊接过程中产生的热应力所引起的构件内部应力。

焊接应力常见的解决方式包括：1.适当控制焊接参数，避免产生过大的焊接热。

这样可以减小构件的焊接应力。

2.选用合适的焊接方法和焊接顺序，尽量减小焊接区域的变形，从而减小应力集中。

3.对于大型和重要的焊接构件，可以采用热处理等后续加工工艺，以减小焊接应力。

综上所述，焊接中常见的缺点包括焊接缺陷、焊接变形和焊接应力，针对这些缺点，可以通过优化焊接工艺参数、选用合适的焊接材料、控制焊接顺序和使用后续加工工艺等方法来解决。

电气焊操作中常见问题及解决方法电气焊是一种常见的焊接方法，广泛应用于各行各业。

然而，在电气焊操作过程中，常常会遇到一些问题，如不良焊缝、焊接温度不稳定等。

本文将讨论电气焊操作中的常见问题，并提供相应的解决方法。

一、焊缝质量不良1.1 锡焊缺陷在电气焊接过程中，焊缝质量不良是一个常见的问题。

其中，锡焊缺陷是最常见的一种。

当焊接过程中温度不稳定或焊锡添加量不足时，焊缝会出现不良现象，如焊缝不饱满、焊锡不牢固等。

解决方法：首先，应保证焊接温度稳定，可以使用温度计来监测焊接过程中的温度。

其次，正确控制焊锡的添加量，保证焊锡能够完全填充焊缝。

1.2 氧化皮氧化皮是电气焊接常见的质量问题之一。

当焊接金属表面存在氧化皮时，焊缝的质量将受到影响，甚至焊接效果将大打折扣。

解决方法：在焊接之前，应先进行金属表面处理，去除氧化皮。

可以使用喷砂或刷洗等方法，保证焊接金属表面的干净和光滑。

1.3 焊缝开裂焊缝开裂是电气焊接过程中常见的焊缝缺陷。

焊缝开裂可能是由于焊接过程中温度骤变造成的，也可能是由于焊接材料的选择不当引起的。

解决方法：确保焊接过程中的温度变化平稳，可以通过控制焊接电流和焊接速度来实现。

此外，选用合适的焊接材料也是防止焊缝开裂的关键，应根据实际焊接工艺要求选择合适的焊接材料。

二、焊接温度不稳定2.1 温度过高焊接温度过高是常见的焊接质量问题之一。

过高的焊接温度可能导致焊接材料的变形，从而影响焊接质量。

解决方法：控制好焊接电流和焊接速度，确保焊接温度在合适的范围内。

可以通过调整焊接机器的参数来实现。

此外，定期检查焊接机器的运行状态，以确保其良好工作。

2.2 温度过低焊接温度过低也是一个常见的问题。

当焊接温度过低时，焊缝质量不佳，焊接强度会受到影响。

解决方法：提高焊接电流和焊接速度，增加焊接温度。

同时，保持焊接过程中的温度稳定，可采用预热的方法来确保焊接温度的稳定性。

三、焊接时的电弧不稳定3.1 电弧抖动焊接时的电弧抖动是电气焊操作中常见的问题。
