Si24R1 2.4G无线收发芯片完整版

JTT-24L01+说明书 V1.0JTT-24L01+ 嵌入式微功率无线数传模块JTT-24L01+是一款工作在2.4~2.5GHz频段的单芯片微功率无线收发模块，是世达通科技有限公司采用高性能的无线射频nRF24L01+以及高精度外围元件开发的一款无线通信模块。

模块具有很强的抗干扰能力, 灵敏度高，体积小功耗低，传输距离远的特点,可应用于非常广泛的领域。

应用：车辆监控、遥控、遥测、小型无线网络、无线抄表、楼宇自动化、物流及资产管理、电力安全、智能家居、工业数据采集系统、有源标签、非接触RF 智能卡、安全防火系统、无线遥感遥测试系统、生物信号采集、机器人控制、无线232\485\422数据通信、数字音频、数字图像传输等。

JTT-24L01+说明书 V1.0特点：● 内置 2.4Ghz 天线，体积小巧 15mm X 24mm● 传输距离远，开阔地无干扰视距100米，（具体距离视环境而定）● 真正的GFSK 单收发芯片● 2.4Ghz 全球开放 ISM 频段免许可证使用● 内置链路层● 增强型ShockBurstTM ● 自动应答及自动重发功能● 地址及CRC 检验功能及点对多点通信地址控制●最高工作速率2Mbps，高效 GFSK 调制，抗干扰能力强，特别适合工业控制场合，可以传输音频、视频●标准 DIP 间距接口，便于嵌入式应用● SPI 接口数据速率0~10Mbps● 125 个可选工作频道，满足多点通信和跳频通信需要● 支持无线唤醒，很短的频道切换时间可用于跳频● 可接受5V 电平的输入● 采用10PPM的高精度晶振● 采用高Q值0402封装的电感和电容● 工作电压1.9~3.6V，推荐3.6V,但是不能超过3.6V.可以把电压尽可能靠近3.6V但是不超过3.6VJTT-24L01+ 模块工作条件JTT-24L01+说明书 V1.0符号参数（条件）Min 1.92.7-40Typ. 3.03.0+27Max单位备注模块供电电压（直流）当信号电平大于3.6V 时供电电压工作温度+85°CJTT-24L01+模块电气规范（Vdd = +3V，Vss = 0V ， TA = -40 to +85°C ）序号符号参数（条件） Idle Modes 掉电模式耗电电流 Standby-I 模式消耗电流 Standby-II 模式消耗电流当晶体起振后1.5mS 内平均电流Transmit0 dBm 功率输出是消耗电流 -6 dBm 功率输出是消耗电流 -12 dBm 功率输出是消耗电流 -16 dBm 功率输出是消耗电流 -6 dBm 功率输出，ShockBurst 模式发射设定时平均消耗电流Receive 2Mbps 时的消耗电流 1Mbps 时的消耗电流 250Kbps 时的消耗电流接收设定时平均消耗电流MinTyp.Max单位备注VDD_PDVDD_ST1VDD_ST2VDD_SUVDD_TX0VDD_TX6VDD_TX12VDD_TX16VDD_AVGVDD_TXS VDD_2MVDD_1MVDD_250VDD_RXS更多的参数，请参考Nordic 官方公布的器件手册。

24L01微功率2.4G高速无线收发模块简介一.24L01模块简介★ 2.4G全球开放ISM频段，最大0dBm发射功率。

★ 支持2M的高速数据传输，减少发射时间，降低平均功耗。

★ 125个频点，满足多点通信和跳频通信需要★ 内置2.4G天线，体积小巧，15X34mm 方便集成使用★ 当工作在应答模式通信时，快速的空中传输及启动时间，极大的降低了平均功耗。

★ 集成了所有与RF协议相关的高速信号处理部分，如：自动重发丢失数据包和自动产生应答信号等，SPI接口可以利用单片机的硬件SPI口连接或用单片机的I/O口进行模拟，内部有FIFO可以与各种高低速微处理器接口，便于使用低成本单片机。

★ 由于链路层完全集成在模块上，非常便于开发。

★ 自动重发功能，自动检查和重发丢失的数据包，重发时间及重发次数可软件控制★ 自动存储未收到的应答信号的数据包★ 自动应答功能，在收到有效数据后，模块自动发送应答信号，无须另行编程★ 内置硬件CRC检错和点对多点通信地址控制★ 数据包传输错误计数器及载波检测功能可用于跳频设置★ 可同时设置六路接收通道地址，可选择性的打开接收通道★ 标准的2.54mmDIP间距接口，便于嵌入式应用。

★ 提供参考源代码，应用原理图等详细资料，上手快，缩短您的开发时间二.24L01模块的应用1、智能家庭、家居应用和无线传感、安全系统；2、控制处理、无线数据连接、遥测、小型无线网络；3、车辆监控、防盗；机器人控制，飞思卡尔智能车控制4、无线抄表、门禁系统、小区传呼；5、工业数据采集系统、生物信号采集、水文气象监控等；三.24L01模块的技术指标产品型号 24L01工作频率 2400-2525M调制方式 GFSK发射功率 0dBm接收灵敏度 -85dBm@1M -82dBm@2M 工作电压 1.9---3.6V谐波1st<-20dBc ; 2nd<-50dB杂散 <-60dBm发射电流 11 mA @0dBm接收电流 12.3mA用户接口方式 SPI工作温度 -30℃~70℃工作湿度 10%~90%相对湿度，无冷凝外形尺寸 15mm×34mm参考距离 开阔地最远80米四.24L01端口定义及连接示意图1、端口定义2、连接示意图3、SPI接口SPI 接口由SCK , MISO , MOSI及CSN组成在待机或掉电模式下，单片机通过SPI接口配置模块的工作参数，在发射或接收模式下，单片机通过SPI接口发送或接收数据，中断接口IRQ可提供如下几种中断输出（可选）： 数据发射结束TX_DS,数据接收就绪TX_DR，重发此时达到最大MAX_RF具体模块的SPI配置参数及工作时序请参考NORDIC的官方文件。

NRF24L01（2.4G模块）一、模块简介（1）2.4GHz全球开放ISM频段免许可证使用。

（2）最高工作速率2Mbps，高效GFSK调制，抗干扰能力强。

（3）126频道，满足多点通信和跳频通信需要。

（4）内置硬件CRC检错，和点对点通信地址控制。

（5）低功耗，1.9-3.6V工作，待机模式下22uA；掉电模式900nA。

（6）内置2.4GHz天线，体积小巧：15mm×29mm。

（7）模块可软件设置地址，只有收到本机地址时才会输出数据（提供中断提示），可直接接各种单片机使用，软件编程非常方便。

（8）内稳压电路，使用各种电源包括DC/DC开关电源均有很好的通道效果。

（9）2.54mm间距接口，DIP封闭。

（10）工作于Enhanced ShockBurst具有Automatic packet handling,Auto packet transaction handling,具有可选的内置包应答机制，极大地降低丢包率。

（11）与51单片机P0口连接的时候，需要加10K的上拉电阻，与其余口连接不需要。

（12）其他系列的单片机，如果是5V的，请参考该系列单片机IO口输出电流大小，如果超过10mA，需要串联电阻分压，否则容易烧毁模块！如果是3.3V的，可以直接和RF24L01模块的IO口线连接。

比如AVR系列单片机。

如果是5V的一般串接2K的电阻。

二、接口电路说明：1）VCC脚接电压范围为：1.9V-3.6V，不能在这个敬意之外，超过3.6V将会烧毁模块。

推荐电压3.3左右。

2）除电源VCC和接地端，其余脚都可以直接和普通的5V单片机IO口直接相连，无需转换。

当然对3V左右的单片机更加适用了。

3）硬件上面没有SPI的单片机也可以控制本模块，用普通单片机IO口模拟SPI，不需要单片机真正的串口介入，只需要普通的单片机IO口就可以了，当然用串口也可以。

4）如果需要其他封装接口，比如密脚插针，或者其他形式的接口，可联系我们定做。

nrf24l01工作原理
NRF24L01是一种低功耗2.4GHz无线收发模块，工作于
2.4GHz~2.525GHz的ISM频段。

它是由Nordic Semiconductor
公司设计和制造的。

NRF24L01的工作原理如下：
1. 发送与接收：模块既可以作为发送器发送数据，也可以作为接收器接收数据。

发送器和接收器之间通过无线信道进行通信。

2. 通信协议：NRF24L01采用了专有的GFSK调制技术和
2.4GHz无线通信协议。

它支持1Mbps、2Mbps和250kbps的
数据传输速率。

3. 通信距离：NRF24L01的通信距离取决于多个因素，如工作
频率、功率级别、天线设计等。

一般情况下，它可以在室内环境下达到10-30米的通信距离。

4. 工作模式：NRF24L01有两种工作模式：发射模式和接收模式。

在发射模式下，模块将数据发送到接收器。

在接收模式下，模块接收来自发送器的数据。

5. 通信通道和地址：NRF24L01有125个不同的通信通道，可
以在这些通道中选择一个适合的通道进行通信。

另外，可以通过设置6个字节的地址来区别不同的模块。

6. 特点：NRF24L01具有低功耗和快速开启/关闭的特点。

在
不需要通信时，可以将模块设置为睡眠模式以节省能量。

综上所述，NRF24L01是一种通过2.4GHz无线信号进行通信的模块，适用于低功耗的应用场景，如无线传感器网络、遥控器、无线键盘鼠标等。

nRF24L01的工作原理nRF24L01是一种低功耗2.4GHz无线收发器，广泛应用于无线通信领域。

它采用射频芯片nRF24L01+，具有高度集成的特点，能够提供可靠的无线通信连接。

本文将详细介绍nRF24L01的工作原理，包括硬件结构和通信协议。

一、硬件结构nRF24L01由射频前端、基带处理器和外设接口组成。

1. 射频前端：射频前端包括射频收发器和天线开关。

射频收发器负责无线信号的调制、解调和放大，天线开关用于切换天线的收发模式。

2. 基带处理器：基带处理器负责控制射频前端的工作状态，包括发送和接收数据。

它还负责处理数据的编码、解码和差错校验。

3. 外设接口：nRF24L01提供了多种外设接口，包括SPI接口、GPIO接口和中断接口。

SPI接口用于与主控芯片进行通信，GPIO接口用于控制外部设备，中断接口用于处理外部中断信号。

二、通信协议nRF24L01采用2.4GHz的ISM频段进行无线通信，支持多种通信协议，如SPI、I2C、UART等。

其中，最常用的是SPI通信协议。

1. SPI通信协议：nRF24L01通过SPI接口与主控芯片进行通信。

SPI通信协议包括四根信号线：SCK（时钟信号）、MISO（主从数据传输）、MOSI（从主数据传输）和CSN（片选信号）。

主控芯片通过SPI接口向nRF24L01发送控制命令和数据，nRF24L01通过SPI接口将接收到的数据传输给主控芯片。

2. 数据传输：nRF24L01支持点对点和广播两种数据传输模式。

在点对点模式下，一个nRF24L01作为发送端，另一个nRF24L01作为接收端。

发送端将数据通过SPI接口发送给接收端，接收端通过SPI接口接收数据并进行处理。

在广播模式下，一个nRF24L01作为发送端，多个nRF24L01作为接收端。

发送端将数据广播给所有接收端，接收端通过SPI接口接收数据并进行处理。

三、工作原理nRF24L01的工作原理可以分为发送和接收两个过程。

2.4G双向收发模块NRF24L01⼀、简介WLC-24L01基于Nordic Semiconductor的nRF24L01⽆线收发芯⽚，是⼀款体积⼩巧的、低功耗、远距离的⽆线收发模块。

nRF24L01是Nordic推出的ISM频段⽆线收发芯⽚之⼀，频率设定为2.4G频段，灵敏度最佳可达到-94dBm@250Kbps，最⾼传输速率达2Mbps，输出功率通过寄存器配置可达到+4dBm。

模块集成了所有射频相关功能和器件，⽤户只需要通过SPI接⼝进⾏简单的寄存器配置，即可以实现通信，缩短了⽤户⽆线产品开发的周期。

nRF24L01是⼀款新型单⽚射频收发器件：⼯作于2.4GHz～2.5GHz ISM频段。

内置频率合成器、功率放⼤器、晶体振荡器、调制器等功能模块,并融合了增强型ShockBurst技术，其中输出功率和通信频道可通过程序进⾏配置。

NRF24L01功耗低：在以-6dBm的功率发射时，⼯作电流也只有9mA；接收时，⼯作电流只有12.3mA，多种低功率⼯作模式(掉电模式和空闲模式)使节能设计更⽅便。

⼆、基本特性●SHUTDOWN模式下，低电流损耗●⽅便投⼊应⽤●⼯作温度范围：﹣40℃～＋85℃●⼯作电压：1.8~3.6Volts●有效频率：2.400G~2.525G●通信速率250K～2Mbps，可编程配置●3通道独⽴的32字节RX FIFO与TX FIFO●最多⽀持125个信号通道，可实现跳频通信●数字RSSI●⾃动频率校正（AFC）三、模块尺⼨图正视图侧视图斜⾓⽴体图四、应⽤范围●极低功耗UHF⽆线接收器●家⽤⽆线设备控制●⼯业仪器仪表⽆线数据采集和控制●AMR（⽔、电、煤⽓）三表抄表●建筑物与住宅（智能家居）控制●电⼦消费类产品⽆线遥控●⽆线报警与安全系统●⽆线传感器⽹络中控系统五、技术参数测试条件：Ta=25°C，VCC=3.3V技术指标参数备注⼯作电压直流 1.8～3.6V⼀般应⽤于3.0V或3.3V供电系统中中⼼频率2400MHz可配置寄存器到2400~2483MHz内频率误差±5KHz调制⽅式GFSK/2-FSK/MSK可通过配置寄存器实现不同的调制⽅式接收灵敏度-94dBm250kBaudRate发射电流<11.3mA@0dBm接收电流<13.5mA通过间歇式⼯作可实现200uA以内的平均⼯作电流休眠电流<1uA传输速率250K/1M/2M(bps)可通过配置寄存器实现不同的空中传输速率谐波功率<-35dBm最⼤0dBm输出时，⼆次谐波的功率通讯距离<50m ⽤WCL-nRF24L01作为发射器，GFSK调制⽅式，250kBaud 速率，0dBm发射天线阻抗50ohm⼯作温度-40～+85°C 存贮温度-55～+125°C外形尺⼨19mm×12mm×1.75mm引脚及详细尺⼨请以外形尺⼨图为准备注：1．模块的通信速率会影响通信距离，速率越⾼，通信距离越近，灵敏度越低。

深圳市骏晔科技有限公司DVER 1.0 DL-24PA远距离2.4G无线收发模块DL-24PA基于TI-Chipcon的CC2500无线收发芯片设计，是一款体积小巧的、性价比高、远距离的无线收发模块。

该2.4G模块广泛应用于智能家居、玩具航模、近距离数传控制领域。

灵敏度可以达到-104dbm，最高传输速率达到500Kbps，输出功率通过寄存器配置范围-30dbm至20dbm。

模块集成了所有射频相关功能，用户不需要对射频电路设计深入了解，就可以使用本模块轻松开发出性能稳定、可靠性高的无线产品，缩短开发周期。

模块采用SMD、DIP两种接口模式，但由于黑胶和里面的绑线热胀系数不同需要人工焊接。

模块尺寸较小，方便应用于便携式产品，且与DL-24D 不带功放的2.4G模块脚位兼容，搭配使用。

应用： 特点：● 无线游戏控制器● 空旷600米传输距离（250Kbps）；● 无线键盘、鼠标● 工作频率2400-2483MHz● 消费电子产品及玩具航模● 工作电压：1.8V-3.6V● 气象监测，数据采集● 可编程载波侦测，数字RSSI输出● 数据监测传输● 卓越的选择性及带外隔离性能● 智能家居控制● 采用沉金板绑定工艺，性价比极高● 支持射频（RF）技术的遥控器● 高频功率放大器采用欧美品牌芯片使用本模块产品前，注意以下重要事项：仔细阅读本说明文档本模块属于静电敏感产品，安装测试时请在防静电工作台上进行操作。

本模块默认使用外接天线，天线可选用导线天线或者标准的UHF天线，具体天 线的客户请根据实际情况进行选择，如果所应用的终端产品是金属外壳，请务 必把天线安装于金属外壳之外，否则会导致射频信号严重衰减，影响有效使用距离。

金属物体及导线等应尽量远离天线。

安装模块时，附近的物体应保证跟模块保持足够的安全距离，以防短路损坏。

绝不允许任何液体物质接触到本模块，本模块应在干爽的环境中使用。

使用独立的稳压电路给本模块供电，避免与其他电路共用，供电电压的误差不应大于5%。

nRF24L01 主要参数及电路图
nRF24L01 是由NORDIC 生产的工作在2.4GHz~2.5GHz 的ISM 频段的单片无线收发器芯片。

无线收发器包括：频率发生器、增强型SchockBurst 模式控制器、功率放大器、晶体振荡器、调制器和解调器。

输出功率频道选择和协议的设置可以通过SPI 接口进行设置。

几乎可以连接到各种单片机芯片，并完成无线数据传送工作。

极低的电流消耗：当工作在发射模式下发射功率为0dBm 时电流消耗为11.3mA ，接收模式时为12.3mA，掉电模式和待机模式下电流消耗更低。

nRF24L01 性能参数
小体积，QFN20 4x4mm 封装
宽电压工作范围，1.9V~3.6V，输入引脚可承受5V 电压输入。

2.4GHz无线收发器IC及其应用黄一鸣贾波徐群山博通集成电路（上海）有限公司概述随着信息技术的飞速发展和人们对高速率无线通讯的需求，无线应用产品的工作频率已经从低频段跨入高频段。

作为全球均无需授权即可使用的2.4 GHz ISM频段成为众多无线高端产品首选频段，譬如蓝牙，WLAN，ZigBee等。

博通集成电路公司的2.4GHz无线收发器BK2421采用高达2Mbps的通讯速率和独特的通讯协议，不但保持了 2.4 GHz 频段其他通讯协议优良的射频性能，而且简化了产品设计，节省了产品开发成本，降低了产品功耗，是国内唯一一颗达到世界先进水平的2.4GHz无线收发器。

本文详细介绍了这一收发器产品性能和特点并在最后给出了基于BK2421所完成的PC周边设备方案（包括无线鼠标键盘、无线遥控等），汽车无线防盗和马达自动起动方案和移动支付RFID子系统方案。

BK2421性能和特点BK2421基本性能和特点BK2421是一颗工作在全球开放2.4GHz ISM频段的单芯片无线收发器，集成了无线射频收发前端、频率综合器、数字调制解调器、1对6 星形通信协议以及电源管理。

相比其他2.4GHz短距离无线通信技术（如蓝牙，WiFi等），它以非常低的功耗实现高速率无线传输（最高可以达到2Mbps），接收器正常工作电流为17mA，发射器输出功率0dBm的电流为14mA，关机状态电流为3uA。

BK2421集成两种调制方式，分别为CPGFSK调制（Continuous Phase Gaussian Frequency Shift Key，相位连续高斯频移键控）和CPFSK调制（Continuous Phase Frequency Shift Key，相位连续频移键控）。

其频谱如图1所示，其中BT为3dB 带宽和传输速率的乘积（3-dB bandwidth-symbol time）。

Frequency (MHz)Po w e r /f r e q u e n c y (d B /H z )PSD Comparison of GFSK and FSK图 1 ：CPFSK 和CPGFSK 调制频谱CPFSK 调制方式可以显著提高芯片灵敏度。

2.4G无线遥控器及配套接收模块JF24E-TX/RX技术规格书V03版本（多发1收）V02版本（多收1发）【功能介绍】JF24E-TX是一款内含遥控程序的高端大方的2.4G无线遥控器，是安阳市新世纪电子研究所在JF24D-TX/RX遥控模块的功能基础上开发的带外壳的低功耗2.4G遥控器。

遥控器内部已经烧写2.4G的基本程序及遥控对码程序，不需要做任何编程即可和接收模块配套使用。

遥控器采用一粒CR2032纽扣电池供电，按一次按键自动连续发射1秒后进入休眠状态，不再消耗电流。

遥控器有5个发射按键，对应接收模块的5个输出端口，遥控器面板上有一个发射状态LED指示，亮度降低需要更换电池。

JF24E-RX是遥控器配套的低功耗接收模块，接收模块已经烧写与遥控器配套的遥控程序，遥控器必须和接收模块对码后才能遥控，断电自动保存密码，不需要重新对码。

接收模块具有5个输出端口，可以分别输出5路控制信号电平，平时输出端口为0电平，收到发射信号输出为高电平，输出能力可驱动一只LED，如需驱动更大功率负载需要加功率驱动管。

模块具有2种输出状态选择，可以选择锁存或者非锁存模式。

5路输出可以独立工作也可以同时工作互不干扰。

遥控器采用2键自动对码方式，接收模块上电3秒内按下遥控器对码按键即可完成对码。

模块采用芯片唯一的ID地址对码，V03版本一个接收器可以配多个遥控器（不限制数量），如果丢失遥控器可以购买新的遥控器对码一次即可使用。

V02版本是一个遥控器可以控制多个接收器（不限制数量）。

每个接收器可以输出5路控制信号。

接收模块为低功耗设计，平时处于休眠与唤醒的省电模式，平均消耗0.1mA电流，比超外差接收模块消耗的电流小几十倍，由于接收模块启用休眠模式，输出反映速度及输出时间会出现最大1-2秒的延迟，对于遥控产品完全可以忽略这个延迟时间。

接收模块体积小，功耗低，无任何外围零件，无需编程即可嵌入各种遥控主板实现控制，使用非常方便简单。

单片机基于2.4G无线收发模块NRF24L01的无线通信（基本测试通过）续二、软件部分1>接收方程序：主函数：#include <reg52.h>#include <stdio.h>#include'NRF24L01.h'#include <intrins.h>void main(){ unsigned char i=0;unsigned char data_RX[32]={1,1,1,1,1,1,1,1,1,1,2,2,2,2,2,2,2,2, 2,2,3,3,3,3,3,3,3,3,3,3,3,3};//接收到的32字节存放数组设置初值SCON = 0x50; //REN=1允许串行接受状态，串口工作模式1，8位收发，波特率可变TMOD|= 0x20; //定时器工作方式 2 ，自动重载初值PCON&= 0x7f; //波特率不加倍TH1 = 0xFA; //波特率等于4800、数据位8、停止位1。

效验位无，晶振为11.0592MHZTL1 = 0xFA;TR1 = 1; //开启定时器1 ES = 1; //开串口中断EA = 1; // 开总中断NRF24L01_RX();//设置为接收模式while(!((READ_BYTE(READ_REG+STATUS))&0x40)); //判断是否接收好32字节数据READ_BYTES(RD_RX_PLOAD,data_RX,32); //将32字节数据存放在数组中CE=0;CSN=1;_nop_();CSN=0;SPI_WRITE(FLUSH_RX); //清空接收FIFO，否则接收数据不可预知SCK=0;CSN=1;jieshouv=0; //接收成功标志位WRITE_BYTE(WRITE_REG+STATUS,0xFF); //屏蔽中断位for(i=0;i<32;i++){ if(data_RX[i]>=10){SBUF=data_RX[i]/10+48; //将十位转化为ASCII码发送while(!TI);TI=0;SBUF = data_RX[i]%10+48; //将个位转化为ASCII码发送while(!TI); // 等特数据传送(TI发送中断标志)TI = 0; // 清除数据传送标志}else{SBUF = data_RX[i]%10+48; //将无符号数转为ASCII码发送while(!TI); // 等特数据传送(TI发送中断标志)TI = 0; // 清除数据传送标志}}while(1);}*************************************************************** *************************************************详情请咨询： http://shop108408772.taoba /*************************************************************** ***********************************************子函数：#include <reg52.h>#include 'NRF24L01.h'#include <intrins.h>unsigned char ADD_TX[]={0,1,2,3,4}; //通道地址unsigned char data_TX[]={0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31}; //发送方32字节数据void SPI_WRITE(unsigned char canshu) //写入一个字节{unsigned char i;for(i=0;i<8;i++){SCK=0;MOSI=(canshu&0x80)>>7; //先发高位SCK=1;canshu=canshu<<1;}}unsigned char SPI_READ() //读一个字节{unsigned char canshu=0,i;for(i=0;i<8;i++){canshu=canshu<<1; //先接收的为高位SCK=0;_nop_();SCK=1;canshu=canshu|MISO;}return canshu;}void WRITE_BYTE(unsigned char address,unsigned char value)//写入完整指令，单字节{CSN=1;_nop_();CSN=0;SPI_WRITE(address); //写入寄存器绝对地址_nop_();SPI_WRITE(value); //写入参数SCK=0; //恢复初值CSN=1; //恢复初值}unsigned char READ_BYTE(unsigned char address) //读入完整指令，单字节{unsigned char canshu;CSN=1;_nop_();CSN=0;SPI_WRITE(address); //写入寄存器绝对地址_nop_();canshu=SPI_READ(); //读出数据SCK=0;CSN=1;return canshu;}*************************************************************** *************************************************详情请咨询： http://shop108408772.taoba /*************************************************************** ***********************************************void WRITE_BYTES(unsigned char address,unsigned char *value,unsigned char width)//写入指定字节数据，多字节{unsigned char i;CSN=1;_nop_();CSN=0;SPI_WRITE(address); //写入寄存器绝对地址_nop_();for(i=0;i<width;i++){SPI_WRITE(*value); //将数据依次写入value=value+1;}SCK=0;CSN=1;}void READ_BYTES(unsigned char address,unsigned char *value,unsigned char width)//读入指定字节数据，多字节{unsigned char i;CSN=1;_nop_();CSN=0;SPI_WRITE(address); //写入寄存器绝对地址_nop_();for(i=0;i<width;i++){*value=SPI_READ(); //将数据依次读入value=value+1;}SCK=0;CSN=1;}/************************************************void NRF24L01_TX()//NRF24L01设为发送模式{ //默认NRF24L01为掉电模式unsigned char i;CE=0;WRITE_BYTE(WRITE_REG+SETUP_AW,0x03);//设置地址宽度为5字节WRITE_BYTE(WRITE_REG+RX_PW_P0,0x20);//设置接收通道0数据宽度为32字节WRITE_BYTES(WR_TX_PLOAD,data_TX,32);//写入发送数据WRITE_BYTES(WRITE_REG+TX_ADDR,ADD_TX,5);//设置发送地址WRITE_BYTES(WRITE_REG+RX_ADDR_P0,ADD_TX,5);//设置通道0地址WRITE_BYTE(WRITE_REG+EN_RXADDR,0x01);//使能接收通道0WRITE_BYTE(WRITE_REG+EN_AA,0x01);//使能通道0自动应答WRITE_BYTE(WRITE_REG+SETUP_RETR,0x1a);// 自动重发次数10次WRITE_BYTE(WRITE_REG+RF_CH,0x40); //设置载波频率WRITE_BYTE(WRITE_REG+RF_SETUP,0x0f); //射频参数，如数据传输率，发射功率WRITE_BYTE(WRITE_REG+CONFIG,0x0A);//设置发射，上电，CRC校验8位CE=1;for(i=0;i<10;i++);//延时30us}********************************************************/void NRF24L01_RX()//NRF24L01设为接收模式{unsigned char i; //默认NRF24L01为掉电模式CE=0;WRITE_BYTE(WRITE_REG+SETUP_AW,0x03);//设置地址宽度为5字节WRITE_BYTE(WRITE_REG+RX_PW_P0,0x20);//设置接收通道0数据宽度为32字节WRITE_BYTES(WRITE_REG+RX_ADDR_P0,ADD_TX,5);//设置通道0地址WRITE_BYTE(WRITE_REG+EN_RXADDR,0x01);//使能接收通道0WRITE_BYTE(WRITE_REG+EN_AA,0x01);//使能通道0自动应答WRITE_BYTE(WRITE_REG+RF_CH,0x40); //设置载波频率WRITE_BYTE(WRITE_REG+RF_SETUP,0x0f); //射频参数，如数据传输率，发射功率WRITE_BYTE(WRITE_REG+CONFIG,0x0B);//设置接收，上电，CRC校验8位CE=1;for(i=0;i<20;i++);//延时60us}*************************************************************** *************************************************详情请咨询： http://shop108408772.taoba /*************************************************************** ***********************************************1>发送方程序：主程序：//#include <reg52.h>#include 'stc12.h'#include'NRF24L01.h'#include <intrins.h>void main(){CLK_DIV=0x03;NRF24L01_TX(); //发送模式开启while(!((READ_BYTE(READ_REG+STATUS))&0x30));//等待发送完成CE=0;CSN=1;_nop_();CSN=0;SPI_WRITE(FLUSH_RX); //清空接收FIFO，否则数据不可预料SCK=0;CSN=1;if((READ_BYTE(READ_REG+STATUS))&0x20)fasong=0; // 发送成功标志位WRITE_BYTE(WRITE_REG+STATUS,0xFF); //屏蔽中断标志位while(1);}子程序：和接收子程序大部分一致，改动部分：void NRF24L01_TX()//NRF24L01设为发送模式{ //默认NRF24L01为掉电模式unsigned char i;CE=0;WRITE_BYTE(WRITE_REG+SETUP_AW,0x03);//设置地址宽度为5字节WRITE_BYTE(WRITE_REG+RX_PW_P0,0x20);//设置接收通道0数据宽度为32字节WRITE_BYTES(WR_TX_PLOAD,data_TX,32);//写入发送数据WRITE_BYTES(WRITE_REG+TX_ADDR,ADD_TX,5);//设置发送地址WRITE_BYTES(WRITE_REG+RX_ADDR_P0,ADD_TX,5);//设置通道0地址WRITE_BYTE(WRITE_REG+EN_RXADDR,0x01);//使能接收通道0WRITE_BYTE(WRITE_REG+EN_AA,0x01);//使能通道0自动应答WRITE_BYTE(WRITE_REG+SETUP_RETR,0x1a);// 自动重发次数10次WRITE_BYTE(WRITE_REG+RF_CH,0x40); //设置载波频率WRITE_BYTE(WRITE_REG+RF_SETUP,0x0f); //射频参数，如数据传输率，发射功率WRITE_BYTE(WRITE_REG+CONFIG,0x0A);//设置发射，上电，CRC校验8位CE=1;for(i=0;i<30;i++);//延时90us}将接收子程序中接收模式程序屏蔽即可。

2.4G无线遥控器及配套接收模块JF24E-TX/RX技术规格书V03版本（多发1收）V02版本（多收1发）【功能介绍】JF24E-TX是一款内含遥控程序的高端大方的2.4G无线遥控器，是安阳市新世纪电子研究所在JF24D-TX/RX遥控模块的功能基础上开发的带外壳的低功耗2.4G遥控器。

遥控器内部已经烧写2.4G的基本程序及遥控对码程序，不需要做任何编程即可和接收模块配套使用。

遥控器采用一粒CR2032纽扣电池供电，按一次按键自动连续发射1秒后进入休眠状态，不再消耗电流。

遥控器有5个发射按键，对应接收模块的5个输出端口，遥控器面板上有一个发射状态LED指示，亮度降低需要更换电池。

JF24E-RX是遥控器配套的低功耗接收模块，接收模块已经烧写与遥控器配套的遥控程序，遥控器必须和接收模块对码后才能遥控，断电自动保存密码，不需要重新对码。

接收模块具有5个输出端口，可以分别输出5路控制信号电平，平时输出端口为0电平，收到发射信号输出为高电平，输出能力可驱动一只LED，如需驱动更大功率负载需要加功率驱动管。

模块具有2种输出状态选择，可以选择锁存或者非锁存模式。

5路输出可以独立工作也可以同时工作互不干扰。

遥控器采用2键自动对码方式，接收模块上电3秒内按下遥控器对码按键即可完成对码。

模块采用芯片唯一的ID地址对码，V03版本一个接收器可以配多个遥控器（不限制数量），如果丢失遥控器可以购买新的遥控器对码一次即可使用。

V02版本是一个遥控器可以控制多个接收器（不限制数量）。

每个接收器可以输出5路控制信号。

接收模块为低功耗设计，平时处于休眠与唤醒的省电模式，平均消耗0.1mA电流，比超外差接收模块消耗的电流小几十倍，由于接收模块启用休眠模式，输出反映速度及输出时间会出现最大1-2秒的延迟，对于遥控产品完全可以忽略这个延迟时间。

接收模块体积小，功耗低，无任何外围零件，无需编程即可嵌入各种遥控主板实现控制，使用非常方便简单。

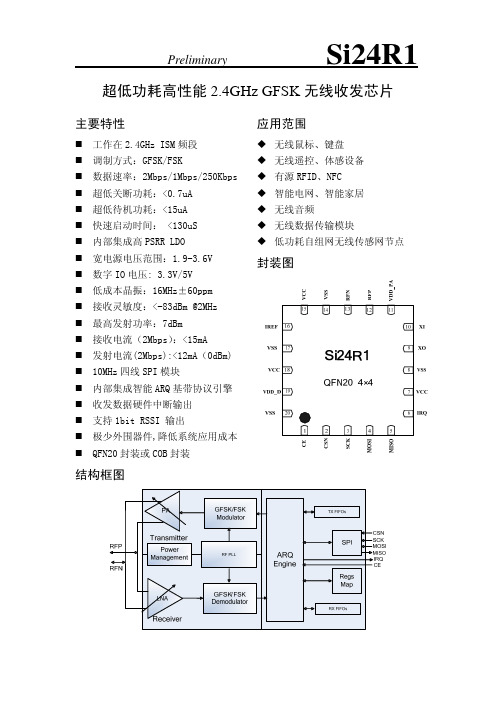

Si24R1超低功耗高性能 2.4GHz GFSK 无线收发芯片主要特性工作在 2.4GHz ISM 频段 调制方式：GFSK/FSK 数据速率：2Mbps/1Mbps/250Kbps 超低关断功耗：<0.7uA 超低待机功耗：<15uA 快速启动时间： <130uS 内部集成高 PSRR LDO 宽电源电压范围：1.9-3.6V 数字 IO 电压: 3.3V/5V 低成本晶振：16MHz±60ppm 接收灵敏度：<-83dBm @2MHz 最高发射功率：7dBm 接收电流（2Mbps） ：<15mA 发射电流(2Mbps):<12mA（0dBm) 10MHz 四线 SPI 模块 内部集成智能 ARQ 基带协议引擎 收发数据硬件中断输出 支持 1bit RSSI 输出 极少外围器件,降低系统应用成本 QFN20 封装或 COB 封装应用范围无线鼠标、键盘 无线遥控、体感设备 有源 RFID、NFC 智能电网、智能家居 无线音频 无线数据传输模块 低功耗自组网无线传感网节点封装图结构框图Si24R1术语缩写术语 ARQ ART ARD BER CE CRC CSN DPL GFSK IRQ ISM LSB Mbps MCU MHz MISO MOSI MSB PA PID PLD RX TX PWR_DWN PWR_UP RF_CH RSSI RX RX_DR SCK SPI TX TX_DS XTAL 描述 Auto Repeat-reQuest Auto ReTransmission Auto Retransmission Delay Bit Error Rate Chip Enable Cyclic Redundancy Check Chip Select Dynamic Payload Length Gaussian Frequency Shift Keying Interrupt Request Industrial-Scientific-Medical Least Significant Bit Megabit per second Micro Controller Unit Mega Hertz Master In Slave Out Master Out Slave In Most Significant Bit Power Amplifier Packet Identity Payload RX TX Power Down Power UP Radio Frequency Channel Received Signal Strength Indicator Receiver Receive Data Ready SPI Clock Serial Peripheral Interface Transmitter Transmit Data Sent Crystal 中文描述 自动重传请求 自动重发 自动重传延迟 误码率 芯片使能 循环冗余校验 片选 动态载波长度 高斯频移键控 中断请求 工业-科学-医学 最低有效位 兆位每秒 微控制器 兆赫兹 主机输入从机输出 主机输出从机输入 最高有效位 功率放大器 数据包识别位 载波 接收端 发射端 掉电 上电 射频通道 信号强度指示器 接收机 接收数据准备就绪 SPI 时钟 串行外设接口 发射机 已发数据 晶体振荡器Si24R1目 录1、简介.................................................. 4 2、引脚信息 .............................................. 5 3、工作模式 .............................................. 6 4、寄存器映射表 .......................................... 9 5、主要参数指标 ......................................... 10 6、封装................................................. 12 7、典型应用原理图 ....................................... 14 8、订单信息 ............................................. 17 9、技术支持与联系方式 ................................... 18 附： 典型配置方案 ....................................... 19Si24R11、简介Si24R1 是一颗工作在 2.4GHz ISM 频段，专为低功耗无线场合设计，集成嵌 入式 ARQ 基带协议引擎的无线收发器芯片。

兼容NORDIC协议2.4G⽆线射频芯⽚SI24R系列今天⼩编跟⼤家谈谈国产2.4G低功耗芯⽚-SI24R1/SI24R2B/SI24R2E/SI24R2F南京中科微最先推出的是收发⼀体的SI24R1，采⽤CMOS⼯艺。

2012年推出，直⾄2014年被有源卡市场接受，可完全替代NORDIC NRF24L01P⽅案。

参数：.⼯作在 2.4GHz ISM 频段.调制⽅式：GFSK/FSK.数据速率：2Mbps/1Mbps/250Kbps.超低关断功耗：<0.7uA.超低待机功耗：<15uA.快速启动时间： <130uS.内部集成⾼ PSRR LDO.宽电源电压范围：1.9-3.6V.数字 IO 电压: 3.3V/5V.低成本晶振：16MHz±60ppm.接收灵敏度：<-83dBm @2MHz.最⾼发射功率：7dBm.接收电流（2Mbps）：<15mA.发射电流(2Mbps):<12mA（0dBm).10MHz 四线 SPI 模块.内部集成智能 ARQ 基带协议引擎.收发数据硬件中断输出.⽀持 1bit RSSI 输出.极少外围器件,降低系统应⽤成本.QFN20 封装或 COB 封装应⽤领域：.⽆线⿏标、键盘.⽆线遥控、体感设备.有源 RFID、NFC.智能电⽹、智能家居.⽆线⾳频.⽆线数据传输模块.低功耗⾃组⽹⽆线传感⽹节点为了满⾜市场需求，南京中科微相继推出了SI24R2B/SI24R2E/SI24R2FSI24R2B是⼀颗单发芯⽚，参数跟R1相差⽆⼏，这颗对⽐笙科的协议，价格更优，为想要降低成本的朋友提供了福利。

值得⼀提的是SI24R2E是在SI24R2B的基础上，内部增加了NVM功能，是⼀颗⾃动发射的2.4G芯⽚，软件不需要⼈来写，直接⽤电脑上的上位机配置⼀下，就可以直接烧录到芯⽚⾥。

这颗芯⽚的有点在于：1、提供⼀站式⽅案输出2、开发时间短，⼀周内就可以完成3、元器件少，便于⼤量⽣产4、只烧录不⽤编程5、协议跟NORDIC完全⼀样，产品兼容性强。

nRF24LE1芯片简单介绍NRF24LE1特性NRF24LE1采用了NORDIC最新的无线和超低功耗技术，在一个极小封装中集成了包括2.4G无线传输，增强型51 FLASH高速单片机，丰富外设及接口等的单片FLASH芯片，是一个综合了性能及成本的完美结合，很适合应用于各种2.4G的产品设计。

NRF24LE1=2.4GHz+Flash51+ADC+PWM+I2C+RTC+WDT+RNG+AES++COMP+UART+SPI….应用：无线鼠标，无线键盘，无线摇杆，PC外设，玩具，RFID，无线遥控，医学参数监测，线数字语音，工业控制及无线数据采集主要特性：1、内嵌 2.4GHz低功耗无线收发内核NRF24L01+, 250kbps,1Mbps,2Mbps空中速率2、高性能51内核，16kbytes Flash,1Kbyte data RAM,1Kbyte NVRAM3、具有丰富的外设资源，内置128bit AES硬件加密，32位硬件乘除处理器，6-12位ADC，两路PWM，I2C，UART，硬件随机数产生器件，WDT，RTC，模拟比较器4、提供QFN24，QFN32，QFN48多种封装，提供灵活应用选择5、灵活高效的开发手段，支持Keil C，ISP下载，是开发无线外设，RFID，消费产品，无线数传等有力工具及平台。

带Gazell协议Gazell协议是NORDIC专为2.4G无线桌面和其他无线应用设计推出的无线通信协议，配合NRF24LE1/NRF24LU1P使用，客户可以专注于应用设计，无需花费大量的精力在无线链路上。

低功耗Gazell协议是低功耗协议，可设计为纽扣电池供电的应用。

抗干扰性Gazell协议完成自动跳频及抗干扰的无线通信，具有在复杂环境下优异的抗干扰性能。

低延时Gazell协议充分利用NRF高速通信的特性，具有低延时特性，特别满足PC周边及其他应用。

高安全性Gazell协议具有AES 128bit 高强度加密，确保数据传输的安全可靠。
