电机绝缘电阻测量方法
电机绝缘电阻测试是电机维修和保养中的一个重要步骤，通过测试电机绝缘电阻情况可以有效地评估电机的绝缘质量，预防因电机绝缘损坏导致的设备故障和人员伤害。

本文就围绕“电机绝缘电阻测量方法”进行详细介绍，让大家了解并掌握这一重要的测试技术。

第一步，准备测试仪器。

进行电机绝缘电阻测试时需要准备多用表或万用表、电流电压源、电池、测试线等仪器设备。

第二步，开展测试前的准备工作。

首先需要确保测试时与电机相连的外置设备、接地导线等有剪断，以避免电机带电。

然后将电源开关关闭，并将电机分接器拆下，与电机分离。

接着将多用表或万用表置于200MΩ检测档，将电流电压源改为电压输出模式，并将输出电压调至500V。

第三步，测试电机绝缘电阻。

将测试线的两个夹子分别连接电机绕组两端，然后接通电源，输出电压电流，记录电表读数，即为电机的绝缘电阻值。

在进行测试时需要注意，测试线应与金属物体保持一定距离，以避免产生电晕放电。

第四步，评估测试结果。

当电机的绝缘电阻值高于标准值时，说明电机的绝缘质量较好；反之，如果电机绝缘电阻值低于标准值，说明电机存在绝缘漏电现象，需要重视并及时进行维修处理。

总而言之，通过了解电机绝缘电阻测试方法，可以提高我们对于电机的安全运行保障，并预防电机损坏和安全事故的发生。

因此，对于电机维修和保养人员来说，掌握并严格执行这一测试流程是十分必要的。

电动机绝缘电阻的测量一、实验目的(1) 熟悉绝缘摇表的原理和使用方法。

(2) 掌握绝缘电阻测量的接线和实验中要注意的事项。

二、实验接线图及仪表设备 1、实验接线图见实验步骤2、仪表设备摇表一块；电机一台；三、实验内容及步骤(1) 实验项目：测量电动机的绝缘电阻，就是测量电动机绕组对机壳和绕组相互间的绝缘电阻。

(2) 实验步骤：1、实验前要选择合适电压等级的绝缘电阻摇表，然后检查摇表是否正常。

方法是：将摇表放在水平位置，将摇表的L端子与E端子开路，摇动把手到额定转速(一般120r／min)此时指针应指向“∞”；用线短接L端子与E端子，轻摇把手，指针应指“0”(注意轻摇以免打坏表针)。

四、注意事项(1) 摇表的L及E端的引出线不要靠在一起，要保持一定距离。

(2) 对于大电容量被试品(发电机、大型变压器、较长电力电缆)测量结束前必须先把摇表从测量回路断开，才能停止转动。

以免损坏摇表。

(3) 在测量结束，停止转动绝缘摇表后，要对被试品接地放电。

(4) 测量电容量较大的试品时还应注意，最初充电电流很大，因而摇表指示值很小，但这并不表示被试物绝缘不好，必须经较长时间，才能得到它的正确结果。

如果一个教师仅仅满足于获得经验而不对经验进行深入的思考，那么，即使是有“20年的教学经验，也许只是一年工作的20次重复；除非……善于从经验反思中吸取教益，否则就不可能有什么改进”。

他可能永远只能停留在一个新手型教师的水准上。

我国著名心理学家林崇德也提出“优秀教师=教学过程+反思”的成长模式。

叶澜教授说：一个教师写一辈子教案难以成为名师，但如果写三年反思则有可能成为名师。

我将从教学和班级管理这两大板块对我的实习进行反思。

一、教学1.备课一堂合格的语文课少不了课前充分的备课，一堂优质的语文课其课前备课花费的心力和时间更不用说了。

因此在上课前要根据课标、教材、学情等要进行充分的备课。

在实习期间，我都会提前进行备课，不一定按规范的格式落实到纸上，但一定在脑海里进行教学过程演练。

电机绝缘电阻测量方法电机绝缘电阻测量是一种用来评估电机绝缘性能的重要手段。

电机绝缘电阻测量的主要目的是检测电机的绝缘材料是否存在电气故障或损坏，以及判断电机的绝缘性能是否达到所要求的标准。

本文将介绍几种常用的电机绝缘电阻测量方法。

一、直流电压法（DC Voltage method）直流电压法是一种常用、简单的测量电机绝缘电阻的方法。

其原理为：使用直流电压施加到电机的绝缘材料上，通过测量电压与电流的关系来计算绝缘电阻。

测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

2.将测量电源的正极与电机的绝缘线（通常是电机的绕组）相连接，将负极接地。

3.使用直流电压表测量绝缘电阻，测量时应该给定一个合适的时间值，一般为1分钟。

4.等待测量结束后，读取直流电压表上的绝缘电阻值。

使用直流电压法测量电机绝缘电阻时需要注意以下几点：1.测量时要正确选择适当的直流电压，通常电压不宜过高，可以根据电机的额定电压选择。

2.在测量前应确保测量仪器的准确性和可靠性，防止测量结果的误差。

3.使用直流电压法时要小心触摸电机的绝缘线，以免发生触电事故。

二、交流电压法（AC Voltage method）交流电压法也是一种常用的测量电机绝缘电阻的方法。

其原理为：使用交流电压施加到电机的绝缘材料上，通过测量电压与电流的关系来计算绝缘电阻。

测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

2.将测量电源的正极与电机的绝缘线相连接，将负极接地。

3.使用交流电压表测量绝缘电阻，测量时应该给定一个合适的时间值，一般为1分钟。

4.等待测量结束后，读取交流电压表上的绝缘电阻值。

与直流电压法类似，使用交流电压法测量电机绝缘电阻时也需要注意适当选择合适的电压和保证测量仪器的准确性和可靠性。

三、双臂电桥法（Kelvin Bridge method）双臂电桥法是一种精确测量绝缘电阻的方法。

它通过使用双臂电桥来测量电机的绝缘电阻。

测量过程如下：1.将电机的电源接通，并确保电机处于断开状态。

如何测量电机绝缘
测量电机绝缘主要分两种，一种是绕组对地绝缘，还有就是绕组相间绝缘。

都是使用兆欧表（摇表）测量。

另外绕组层间（匝间）绝缘也是一种，但要使用万用表测量。

测量绕组对地绝缘时，要把电机的接线全都拆掉。

先检查摇表的好坏，做开路、短路试验。

摇表没问题后，用摇表一个表笔接电机外壳，转动摇把，达到120转/分，此时另一个表笔接绕组的一端，当读数稳定时，就是这个绕组的对地绝缘阻值。

三个绕组要分别测量三次，有的电机是已经把星型连接接好了的，只引出三根出线，那就只需摇测一次就行。

相间绝缘就是绕组之间的绝缘，把表笔先接在一个绕组上，然后转表、测量另一个绕组与它的阻值。

最低要求是每伏一K ，即；1K / V 380V的电机是380K。

一般要大于0.5兆。

层间绝缘使用万用表测量，就是通过比较三个绕组的直流电阻值来推断绕组是否存在层间（匝间）短路的故障。

当测量后有一组数值明显偏小时，就怀疑这组层间有问题了。

假如是三相沟通电机，测量电机三相绕组的相间和对地的绝缘电阻。

假如是直流电机，测量电机电枢绕组对地，串激绕组对地，他激绕组对地，串激绕组对他激绕组。

按被测电机电压等级选择相应的摇表。

测量步骤: ---断开电源---对地放电---假如是三相沟通电机打开中
心点（假如可以）---假如是直流电机，提起电刷。

---用摇表分别检测相间和对地绝缘电阻---对地放电---恢复线路---记录绝缘电阻，及环境温度在案。

电动机测绝缘方法及注意事项电动机是现代机械化生产过程中常用的动力源，正常工作时需要维持良好的绝缘性能。

电动机绝缘性能的可靠性，不仅关系到电机的正常运转，也关乎到人身安全。

对电动机的绝缘性能进行测量和检测非常重要。

本文将从电动机绝缘性能的测量方法和注意事项两个方面展开详细描述。

一、电动机绝缘性能的测量方法测量电动机绝缘性能有多种方法，下面介绍比较常用的几种方法。

1、绝缘电阻测试法绝缘电阻测试法是一种较为简便的电动机绝缘性能测量方法，常用的设备是万用表或绝缘电阻测试器。

测试方法是将万用表或绝缘电阻测试器的电极分别接在电动机的绕组和地，测量绝缘电阻的值。

通常情况下，电机的绝缘电阻值应该大于数十兆欧姆。

如果电机的绝缘电阻比预期值低，则表明电机的绝缘性能存在问题，需要进一步检修。

2、绕组电容测试法绕组电容测试法是一种测量电动机绝缘性能的高精度方法，通常采用的测试仪器是绝缘电阻测试器或介电常数测试仪。

这种测试法的核心是测量电动机绕组的电容值，通过电容值对电动机的绝缘性能进行评估。

绕组电容测试法适用于对高压电机或中小型电机绝缘性能进行测试。

3、局放测试法局放测试法是一种能够精确评估电动机绝缘性能的测试方法。

其原理是利用电场效应和载波效应，测量电动机内部放电的强度和时序特征。

局放测试可以评估电动机的局部放电强度值、放电时序和放电位置，有助于快速发现电动机绝缘存在的潜在问题。

二、电动机绝缘性能测量过程中的注意事项进行电动机绝缘性能测量时需要注意以下几点。

1、测量前进行电气断电电动机绝缘性能测试前，必须拔掉电源插头，并采取其他安全措施。

断电操作可有效避免电机绕组进入有害电压的危险。

2、测量仪器需合适电动机绝缘性能测量仪器需要与测量要求相匹配。

低压电机可以使用手持电池万用表进行测试，而高压电机需要使用绝缘电阻测试仪进行测试。

正确选择测量仪器可提高测量准确度，并更好地满足不同电机应用的要求。

3、测试时请注意保持电机干燥测量电动机绝缘性能时，需要注意保持电机、测量仪器和环境相对干燥，以确保测量结果准确无误。

怎样测量电机的绝缘电阻
摇表又叫兆欧表，顾名思义它是作为测量电气设备绝缘水平的仪表，一般有2500V 1000V 500V和250V几种电压的规格的摇表，低压电气设备一般用500V的摇表。

摇表上面有三个接线端子分别是L（线路），E（地）G（屏蔽），在测量前需要校表，详细操作方法是，把摇表匀称摇动使它以120转/分钟速度转动一分钟，看一看在开路位置时，指针是不是指向无穷大，然后把表笔短接起来看一看指针回不回零，以检测摇表内部有没有受潮和开路等故障；然后我们就可以测量电动机的绝缘电阻，把接在摇表L端的表笔搭在电动机的接线柱上，把接在摇表E接线端子的表笔搭在电动机的外壳上面，把摇表根据120转/分钟的速度转动摇把一分钟，看一看摇表的读数就是电动机线圈对地绝缘数值，然后把电动机的电动机接线端子上面的连接片取下，根据测量线圈对外壳的测量方法，可以分别测量出三相线圈之间的绝缘电阻。

低压电气设备的绝缘水平不能够低于0.5兆欧，否者就是电气设备受潮，绝缘老化或者绝缘损坏。

国家安装工程质量评定标准中规定：
1、新安装的低压电气设备，使用1000V摇表，其阻值大于0.5兆欧即可。

2、对于已投运的低压电气设备，使用500V摇表，测量阻值不做规定。

但测量阻值较以往测量记录有较大的下降，必需引起关注。

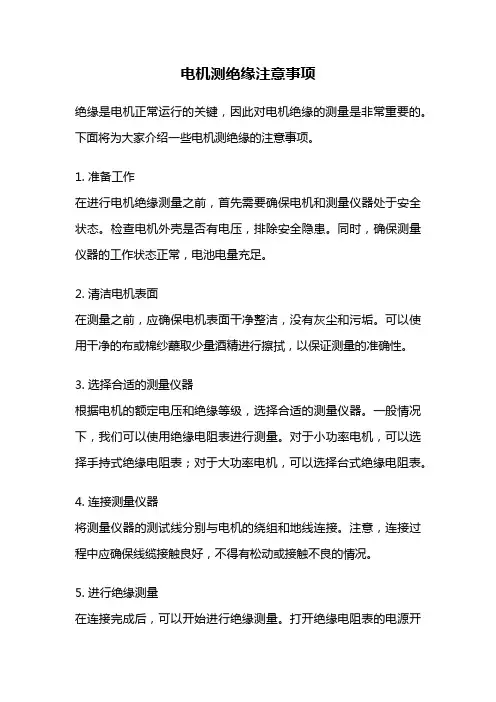

电机测绝缘注意事项绝缘是电机正常运行的关键，因此对电机绝缘的测量是非常重要的。

下面将为大家介绍一些电机测绝缘的注意事项。

1. 准备工作在进行电机绝缘测量之前，首先需要确保电机和测量仪器处于安全状态。

检查电机外壳是否有电压，排除安全隐患。

同时，确保测量仪器的工作状态正常，电池电量充足。

2. 清洁电机表面在测量之前，应确保电机表面干净整洁，没有灰尘和污垢。

可以使用干净的布或棉纱蘸取少量酒精进行擦拭，以保证测量的准确性。

3. 选择合适的测量仪器根据电机的额定电压和绝缘等级，选择合适的测量仪器。

一般情况下，我们可以使用绝缘电阻表进行测量。

对于小功率电机，可以选择手持式绝缘电阻表；对于大功率电机，可以选择台式绝缘电阻表。

4. 连接测量仪器将测量仪器的测试线分别与电机的绕组和地线连接。

注意，连接过程中应确保线缆接触良好，不得有松动或接触不良的情况。

5. 进行绝缘测量在连接完成后，可以开始进行绝缘测量。

打开绝缘电阻表的电源开关，并调整量程，使其适应电机的绝缘电阻范围。

然后，按下测量按钮，仪表会自动测量电机的绝缘电阻。

6. 确定测量结果测量完成后，绝缘电阻表会显示电机的绝缘电阻数值。

根据电机的额定绝缘电阻，判断测量结果是否正常。

一般来说，电机的绝缘电阻应大于额定绝缘电阻的一定倍数，以确保电机绝缘性能良好。

具体倍数可以根据电机的使用环境和要求来确定。

7. 记录测量结果对于每次绝缘测量，都应该将测量结果记录下来，以备后续分析和比对。

记录应包括测量时间、测量仪器型号、电机型号和绝缘电阻数值等信息。

8. 分析测量结果根据测量结果，可以分析电机的绝缘状态。

如果测量结果远大于额定绝缘电阻，表明电机的绝缘性能良好；如果测量结果接近或小于额定绝缘电阻，可能存在绝缘老化或绝缘损坏的情况，需要及时采取相应的措施进行修复或更换。

9. 定期维护和检测绝缘测量不是一次性的工作，应该定期进行维护和检测。

一般来说，对于高压电机，每半年至一年进行一次绝缘测量；对于低压电机，每一至两年进行一次绝缘测量。

2电机绝缘电阻测量方法电机绝缘电阻测量是一种重要的测试方法，用于评估电机绝缘性能的好坏。

电机绝缘电阻是指电机绝缘系统在特定条件下的绝缘电阻值，它反映了电机绝缘系统的绝缘状况。

在电机运行中，绝缘电阻失效可能导致电机烧毁，因此对电机绝缘电阻进行定期测量和监测是十分必要的。

电机绝缘电阻测量方法主要有直流电阻法、交流电阻法和峰值电流法。

下面我将对这三种方法进行详细介绍。

1.直流电阻法：直流电阻法是最常用的电机绝缘电阻测量方法。

这种方法使用直流电源向电机绝缘系统施加一定的电压，通过测量电源与绝缘系统之间的电流来计算出电机绝缘电阻。

具体步骤如下：步骤一：将所有的电机绕组连接在一起，形成一个接地节点。

步骤二：使用直流电源将绝缘系统与接地节点之间施加一定的电压，通常为500V或1000V。

步骤三：记录施加电压的数值。

步骤四：使用万用表或绝缘电阻测试仪测量电源与接地节点之间的电流值。

步骤五：根据欧姆定律，电机绝缘电阻值等于施加电压除以电流值。

2.交流电阻法：交流电阻法相对于直流电阻法，更适用于大功率电机的绝缘电阻测量。

这种方法使用交流电源作为激励源，测量绝缘系统的阻抗大小，从而得到绝缘电阻的值。

具体步骤如下：步骤一：将绝缘系统与接地节点之间接入交流电源。

步骤二：使用万用表或绝缘电阻测试仪测量绝缘系统上的电流值和电压值。

步骤三：根据欧姆定律，电机绝缘电阻值等于电压值除以电流值。

3.峰值电流法：峰值电流法是一种测量低电阻值的电机绝缘电阻的方法。

它通过施加高峰值的短时间电流脉冲来测量绝缘系统上的电压响应。

具体步骤如下：步骤一：使用一个脉冲发生器产生一个高峰值的电流脉冲。

步骤二：将电流脉冲施加到绝缘系统上，并测量绝缘系统的电压响应。

步骤三：根据响应的电压曲线来计算电机绝缘电阻的值。

需要注意的是，在进行电机绝缘电阻测量时，应该确保电机工作状态为停止状态，并且对于高电压的测量，需要采取必要的安全防护措施，如戴绝缘手套、绝缘鞋等。

电机绝缘故障的检测和处理方法电机是现代工业中最常用的动力设备之一，广泛应用于各个领域。

然而，由于各种原因，电机的绝缘可能会出现故障，这会影响其正常运行和使用寿命。

因此，及时检测和处理电机绝缘故障是非常重要的。

本文将介绍电机绝缘故障的检测和处理方法。

首先，我们需要了解电机绝缘故障的常见类型。

电机绝缘故障主要分为三类：绝缘击穿、绝缘老化和绝缘损坏。

绝缘击穿是指电压过高导致绝缘层无法承受，从而导致绝缘击穿或短路。

绝缘老化是指长时间使用、高温以及湿度等因素导致绝缘层逐渐老化和破损。

绝缘损坏是指由于振动、过载和电流冲击等因素导致的绝缘材料损坏。

其次，我们需要了解电机绝缘故障的常见检测方法。

常见的检测方法包括绝缘电阻测试、绝缘介质损耗测试和局部放电测试等。

绝缘电阻测试是检测电机绝缘状态的常用手段。

通过测量绝缘电阻的大小来判断绝缘是否正常。

一般情况下，绝缘电阻应在几兆欧姆以上，如果低于这个值，就意味着绝缘存在问题。

绝缘介质损耗测试是用来检测绝缘材料中的电能损耗情况。

通过测试绝缘材料中的损耗角正切值，可以判断绝缘是否存在问题。

如果正切值过大，说明绝缘存在老化或损坏的情况。

局部放电测试是用来检测电机绝缘材料中是否存在局部放电的现象。

局部放电是电能在绝缘材料中局部释放的过程。

通过检测和分析局部放电的程度和位置，可以判断绝缘是否存在故障。

一旦检测到电机的绝缘故障，我们需要及时采取相应的处理方法。

首先，对于绝缘击穿和绝缘损坏，应立即停止使用电机，切断电源，并寻找专业人员进行维修或更换绝缘材料。

对于绝缘老化问题，可以通过以下方法处理。

首先，减少电机的负荷并降低温度，以延长绝缘材料的使用寿命。

其次，增强绝缘材料的维护和保护工作，定期检查绝缘材料的状态并进行必要的维修。

此外，选用耐压等级更高的绝缘材料也是预防老化的有效措施。

在处理电机绝缘故障时，我们应注意安全防护措施。

首先，使用专业的绝缘测试仪器，并严格按照使用说明进行操作。

电机好坏测量方法电机是工业生产中不可或缺的设备，其性能的好坏直接影响到生产效率和质量。

因此，准确测量电机的好坏是非常重要的。

本文将介绍常见的电机好坏测量方法。

一、电机绝缘电阻测量法电机的绝缘电阻是反映电机绝缘质量的重要指标。

在测量时，应先将电机的线路断开，然后将绝缘电阻表的电极与电机的两个绕组端子相连，测量绕组之间的绝缘电阻值。

测量时应注意，应保证电机全面断电，防止电机绕组烧坏。

二、电机转子转动测量法电机的转子转动是反映电机机械部分是否正常的指标。

在测量时，应先将电机的线路接通，然后用手轻轻转动电机的转子，观察转子是否转动灵活，是否有卡滞现象。

如果发现转子转动不灵活或有卡滞现象，说明电机机械部分存在问题，需要及时维修。

三、电机电流测量法电机的电流是反映电机电气部分是否正常的指标。

在测量时，应先将电机的线路接通，然后使用电流表测量电机的电流值。

测量时应注意，应保证电机正常运行，防止电机的绕组过热或烧坏。

四、电机功率测量法电机的功率是反映电机工作效率的指标。

在测量时，应先将电机的线路接通，然后使用功率表测量电机的功率值。

测量时应注意，应保证电机正常运行，防止电机的绕组过热或烧坏。

如果发现电机的功率值偏低，说明电机存在问题，需要及时维修。

五、电机震动测量法电机的震动是反映电机机械部分是否正常的指标。

在测量时，应先将电机的线路接通，然后使用震动计测量电机的震动值。

测量时应注意，应保证电机正常运行，防止电机的绕组过热或烧坏。

如果发现电机的震动值偏大，说明电机机械部分存在问题，需要及时维修。

综上所述，电机好坏测量方法有很多种，不同的方法适用于不同的情况。

在实际测量中，应根据实际情况选择合适的方法进行测量。

同时，应注意测量时的安全问题，保证电机的安全运行。

检查电机绝缘的方法有哪些
1. 绝缘电阻测试：使用绝缘电阻测试仪对电机的绝缘阻力进行测量，通常应该达到一定的数值才能视为合格。

2. 绝缘电压测试：使用绝缘电压测试仪对电机的绝缘强度进行检测，通常需要施加一定的测试电压，检查电机是否能够承受正常运行的电压。

3. 绝缘电流测试：使用绝缘电流测试仪对电机的绝缘状况进行检测，检查电机是否存在绝缘击穿、漏电等问题。

4. 视觉检查：通过仔细观察电机的外部表面和绝缘部分是否有明显的裂纹、损坏、变色等情况，判断绝缘状况是否良好。

5. 热度测试：通过手触电机外壳的温度来判断电机是否正常工作，高温可能表示绝缘存在故障或过载情况。

6. 高电压击穿试验：在特定的电压条件下对电机绝缘进行击穿试验，可以检测电机的绝缘能力和耐压性能。

这些方法通常是结合使用的，可以全面地检查电机的绝缘状况。

在使用这些方法时，一定要注意安全规范和操作规程。

电机绝缘电阻的测量方法电动机绝缘电阻的概念：测量电动机的绝缘电阻,就是测量电动机绕组对机壳和绕组相互间的绝缘电阻;各相绕组的始末端均引出机壳外,应断开各相之间的连接线,分别测量每相绕组之间的绝缘电阻,即绕组对地的绝缘电阻；然后测量各相绕组之间的绝缘电阻,即相间绝缘电阻;如果绕组只有始端或末端引出壳外,则应测量所有绕组对机壳的绝缘电阻;四、兆欧表的正确选择和使用：2、兆欧表的正确选择：兆欧表的型式很多,但按照电压等级常用的兆欧表有500、1000、2500伏3重规格;一般测量低压电器设备的绝缘电阻时,应使用500伏电压等级的兆欧表,否则可能造成设备绝缘被击穿,测量额定电压为500伏以上的电器设备的绝缘电阻时,应选用1000伏或2500伏电压等级的兆欧表,否则会因为电压偏低而影响测量的准确性;3、兆欧表的使用：1测量带电设备的绝缘电阻之前,必须断开被测设备电源,并进行短路接地放电,以保证人身和设备的安全及获得正确的测量结果;2兆欧表有三个接线端钮,其中L表示“线”,E表示“地”,G表示“保护环”即屏蔽接线端钮;测量电缆的绝缘电阻或天气潮湿的时测其它电气设备时,使用保护环G以避免被测设备表面漏电影响测量结果；测量线路对地的绝缘电阻时,兆欧表接线端钮L接线路的导线,接线端钮E接地,；测量电动机绕组对地外壳的绝缘电阻时,兆欧表接线端钮L与绕线接线端子连接,端钮E接电动机外壳；测量电动机或电器的相间绝缘电阻时,L端钮和E端钮分别与两部分接线端子相接；测量电缆的对地表皮绝缘电阻,L接电缆心线,E接电缆表皮,G 接绝缘层,其它电气设备的接线,可参照这些设备的接线类推;3兆欧表与被测物之间的连接导线必须使用绝缘良好的单根导线,不能使用双根绞线,且与L端连接的导线一定要有良好绝缘,因为这一根导线绝缘电阻与被测物的绝缘电阻并联,此对测量结果影响很大;4用兆欧表测量电气设备的绝缘电阻时,应注意做到：兆欧表放置应平稳,避免表身晃动;在测绝缘电阻前,接上兆欧表的两根棒不要互相绞并在一起,先把两表棒接触,手柄轻摇几转,试看表针是否指到0位;接着分开两表棒,再摇几转,试看表针是否指到∞位;校试好兆欧表的0位和∞位后,即可进行测量;手柄转速以每分钟120转左右为宜,切记忌忽快忽慢;绝缘电阻随测量时间的长短而不同,一般以手柄稳定转速下持续要一分钟之后的读数为准;测量时,如果发现被测设备的绝缘电阻等于零,应立即停止摇转手炳,以免损坏兆欧表;在兆欧表没有停止摇转和设备没有对地放电之前,切勿触及测量部分和兆鸥表的接线端钮,以免触电;测量完毕,应将被测设备对地放电;请大家多支持;谢谢。
