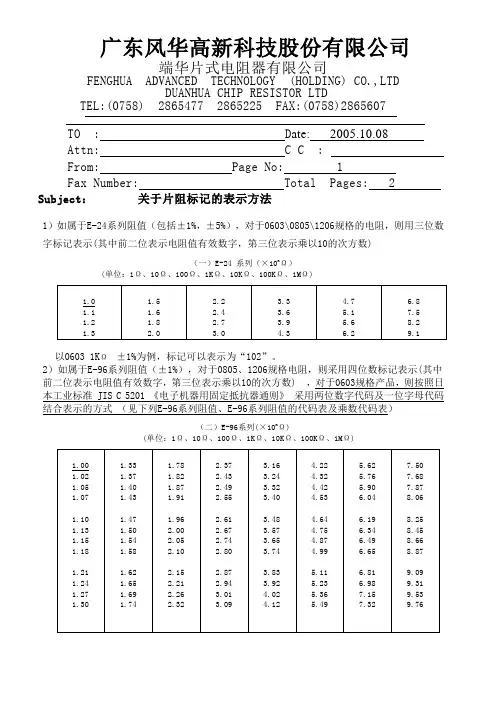

广东风华高新科技股份有限公司端华片式电阻器有限公司FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO.,LTDDUANHUA CHIP RESISTOR LTDTEL:(0758) 2865477 2865225 FAX:(0758)2865607 TO : D ate: 2005.10.08Attn: C C : From: Page No: 1Fax Number: Total Pages: 2 Subject：关于片阻标记的表示方法1）如属于E-24系列阻值（包括±1%，±5%），对于0603\0805\1206规格的电阻，则用三位数字标记表示(其中前二位表示电阻值有效数字，第三位表示乘以10的次方数)（一）E-24 系列（×10nΩ）(单位：1Ω、10Ω、100Ω、1KΩ、10KΩ、100KΩ、1MΩ)以0603 1KΩ±1%为例，标记可以表示为“102”。
2）如属于E-96系列阻值（±1%），对于0805、1206规格电阻，则采用四位数标记表示(其中前二位表示电阻值有效数字，第三位表示乘以10的次方数) ，对于0603规格产品，则按照日本工业标准 JIS C 5201 《电子机器用固定抵抗器通则》采用两位数字代码及一位字母代码结合表示的方式（见下列E-96系列阻值、E-96系列阻值的代码表及乘数代码表）（二）E-96系列(×10nΩ)(单位：1Ω、10Ω、100Ω、1KΩ、10KΩ、100KΩ、1MΩ)（三）E-96系列阻值代码对照表（四）乘数代码※如属于 E-96系列阻值对于0603型：标记是采用两位数字代码加字母代码的表示方法例如 0603-1%-1.4MΩ的标记应为“15E”（其中15对应E-96系列阻值：140Ω；而E则表示乘以104，即140×104=1400000Ω=1.4MΩ）。

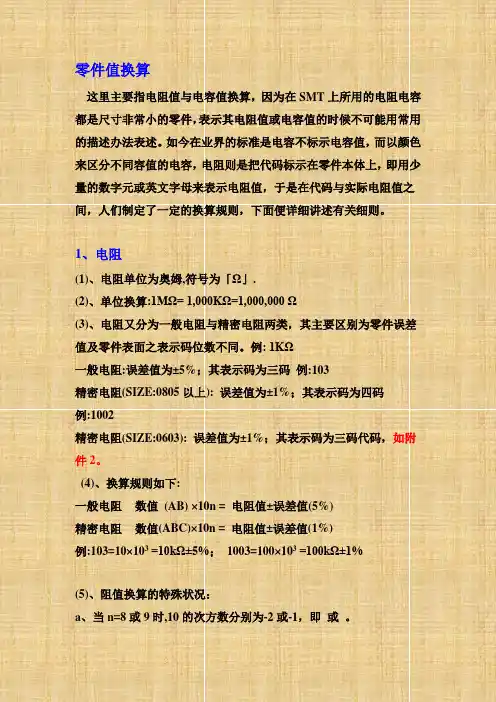

零件值换算这里主要指电阻值与电容值换算，因为在SMT上所用的电阻电容都是尺寸非常小的零件，表示其电阻值或电容值的时候不可能用常用的描述办法表述。
如今在业界的标准是电容不标示电容值，而以颜色来区分不同容值的电容，电阻则是把代码标示在零件本体上，即用少量的数字元或英文字母来表示电阻值，于是在代码与实际电阻值之间，人们制定了一定的换算规则，下面便详细讲述有关细则。
1、电阻(1)、电阻单位为奥姆,符号为「Ω」.(2)、单位换算:1MΩ= 1,000KΩ=1,000,000 Ω(3)、电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位数不同。
例: 1KΩ一般电阻:误差值为±5%；其表示码为三码例:103精密电阻(SIZE:0805以上): 误差值为±1%；其表示码为四码例:1002精密电阻(SIZE:0603): 误差值为±1%；其表示码为三码代码，如附件2。
(4)、换算规则如下:一般电阻数值(AB) ×10n = 电阻值±误差值(5%)精密电阻数值(ABC)×10n = 电阻值±误差值(1%)例:103=10×103=10kΩ±5%；1003=100×103=100kΩ±1%(5)、阻值换算的特殊状况：a、当n=8或9时,10的次方数分别为-2或-1，即或。
b、当代码中含字母「R」时，此「R」相当于小数点「.」。
例:4R3=4.3Ω±5%；69R9=69.9Ω±1%(6)、精密电阻除符合以上之换算规则外，另有其它代码表示方法，而又因制造厂商的不同，其代码也不一样，对于这种电阻的换算，应根据厂商提供之代码对照表进行核对换算，如附件2。
2、电容换算在这里主要讲解电容常用单位之间的换算，因为电子行业中电容的单位一般都比较小，同一种电容有时因供货商不一样而表示的方法也不一样，生产时要能够快速在各种单位之间转换。

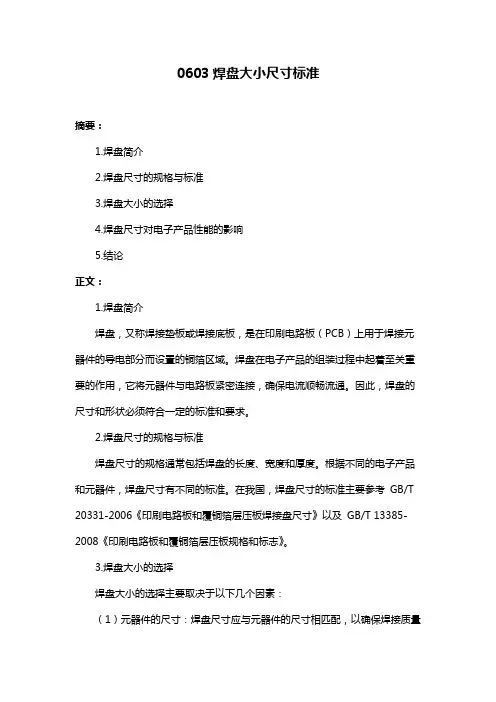

0603焊盘大小尺寸标准摘要：1.焊盘简介2.焊盘尺寸的规格与标准3.焊盘大小的选择4.焊盘尺寸对电子产品性能的影响5.结论正文：1.焊盘简介焊盘，又称焊接垫板或焊接底板，是在印刷电路板（PCB）上用于焊接元器件的导电部分而设置的铜箔区域。
焊盘在电子产品的组装过程中起着至关重要的作用，它将元器件与电路板紧密连接，确保电流顺畅流通。
因此，焊盘的尺寸和形状必须符合一定的标准和要求。
2.焊盘尺寸的规格与标准焊盘尺寸的规格通常包括焊盘的长度、宽度和厚度。
根据不同的电子产品和元器件，焊盘尺寸有不同的标准。
在我国，焊盘尺寸的标准主要参考GB/T 20331-2006《印刷电路板和覆铜箔层压板焊接盘尺寸》以及GB/T 13385-2008《印刷电路板和覆铜箔层压板规格和标志》。
3.焊盘大小的选择焊盘大小的选择主要取决于以下几个因素：（1）元器件的尺寸：焊盘尺寸应与元器件的尺寸相匹配，以确保焊接质量和稳定性。
（2）焊接工艺：不同的焊接工艺对焊盘尺寸的要求也不同，如手工焊接和波峰焊接对焊盘尺寸的要求就有所不同。
（3）电路设计：焊盘尺寸应满足电路设计的要求，以确保电路的性能和可靠性。
4.焊盘尺寸对电子产品性能的影响焊盘尺寸对电子产品性能的影响主要表现在以下几个方面：（1）焊盘尺寸过大或过小都会影响焊接质量，进而影响电子产品的稳定性和可靠性。
（2）焊盘尺寸与元器件尺寸不匹配，可能导致焊接不良，进而影响电子产品的使用寿命。
（3）焊盘尺寸对电流的流通和热效应分布产生影响，进而影响电子产品的性能和可靠性。
5.结论焊盘尺寸在电子产品组装过程中具有重要作用，合理的焊盘尺寸设计和选择，可以保证焊接质量，提高电子产品的性能和可靠性。

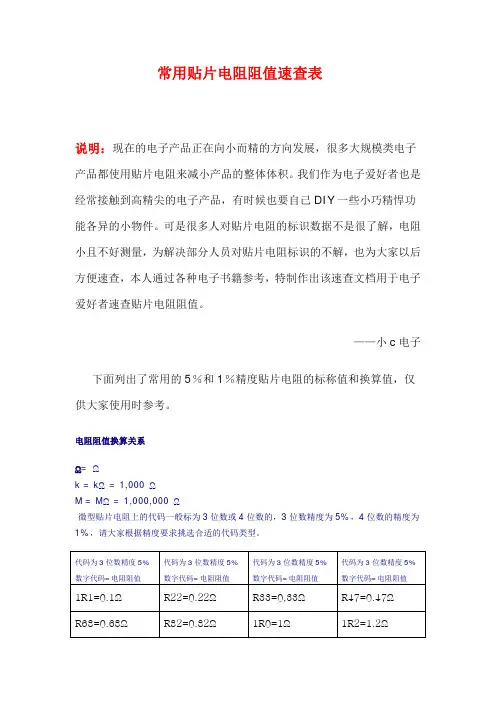

常用贴片电阻阻值速查表说明：现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。
我们作为电子爱好者也是经常接触到高精尖的电子产品，有时候也要自己DIY一些小巧精悍功能各异的小物件。
可是很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查，本人通过各种电子书籍参考，特制作出该速查文档用于电子爱好者速查贴片电阻阻值。
——小c电子下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。
电阻阻值换算关系Ω= Ωk = kΩ = 1,000 ΩM = MΩ = 1,000,000 Ω微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。
代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值1R1=0.1ΩR22=0.22ΩR33=0,33ΩR47=0.47ΩR68=0.68ΩR82=0.82Ω1R0=1Ω1R2=1.2Ω6R8=6.8ΩΩ8R2=8.2Ω100=10Ω120=12Ω150=15Ω180=18Ω220=22Ω270=27Ω330=33Ω390=39Ω470=47Ω560=56Ω680=68Ω820=82Ω101=100Ω121=120Ω151=150Ω181=180Ω221=220Ω271=270Ω331=330Ω391=390Ω471=470Ω561=560Ω681=680Ω821=820Ω102=1KΩ122=1.2KΩ152=1.5KΩ182=1.8KΩ222=2.2KΩ272=2.7KΩ332=3.3KΩ392=3.9KΩ472=4.7KΩ562=5.6KΩ682=6.8KΩ822=8.2KΩ103=10KΩ123=12KΩ153=15KΩ183=18KΩ223=22KΩ273=27KΩ333=33KΩ393=39KΩ473=47KΩ563=56KΩ683=68KΩ823=82KΩ104=100KΩ124=120KΩ154=150KΩ184=180KΩ224=220KΩ274=270KΩ334=330KΩ394=390KΩ474=470KΩ564=560KΩ684=680KΩ824=820KΩ105=1MΩ125=1.2MΩ155=1.5MΩ185=1.8MΩ225=2.2MΩ275=2.7MΩ335=3.3MΩ395-3.9MΩ475=4.7MΩ565=5.6MΩ685=6.8MΩ825=8.2MΩ106=10MΩ代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值0R68=0.68Ω0R82=0.82Ω1R00=1Ω1R20=1.2Ω2R20=2.2Ω3R30=3.3Ω6R80=6.8Ω8R20=8.2Ω10R0=10Ω11R0=11Ω12R0=12Ω13R0=13Ω15R0=15Ω16R0=16Ω18R0=18Ω20R0=20Ω24R0=24Ω27R0=27Ω30R0=30Ω33R0=33Ω36R0=36Ω39R0=39Ω43R0=43Ω47R0=47Ω51R0=51Ω56R0=56Ω62R0=62Ω68R0=68Ω75R0=75Ω82R0=82Ω91R0=91Ω1000=100Ω1100=110Ω1200=120Ω1300=130Ω1500=150Ω1600=160Ω1800=180Ω2000=200Ω2200=220Ω2400=240Ω2700=270Ω3000=300Ω3300=330Ω3600=360Ω3900=390Ω4300=430Ω4700=470Ω5100=510Ω5600=560Ω6200=620Ω6800=680Ω7500=750Ω8200=820Ω9100=910Ω1001=1KΩ1101=1.1KΩ1201=1.2KΩ1301=1.3KΩ1501=1.5KΩ5601=5.6KΩ6201=6.2KΩ6801=6.8KΩ7501=7.5KΩ8201=8.2KΩ9101=9.1KΩ1002=10KΩ1102=11KΩ1202=12KΩ1302=13KΩ1502=15KΩ1602=16KΩ1802=18KΩ2002=20KΩ2202=22KΩ2402=24KΩ3002=30KΩ3303=33KΩ3602=36KΩ3902=39KΩ4302=43KΩ4702=47KΩ5102=51KΩ5602=56KΩ6202=62KΩ6802=68KΩ7502=75KΩ8202=82KΩ9102=91KΩ1003=100KΩ1103=110KΩ1203=120KΩ1303=130KΩ1503=150KΩ1603=160KΩ1803=180KΩ2003=200KΩ2203=220KΩ2403=240KΩ2703=270KΩ3003=300KΩ3303=330KΩ3603=360KΩ3903=390KΩ4303=430KΩ4703=470KΩ5103=510KΩ5603=560KΩ6303=630KΩ6803=680KΩ7503=750KΩ8203=820KΩ9103=910KΩ1004=1MΩ1104=1.1MΩ1204=1.2MΩ1304=1.3MΩ1504=1.5MΩ1604=1.6MΩ1804=1.8MΩ2004=2MΩ2204=2.2MΩ2404=2.4MΩ2704=2.7MΩ3004=3MΩ3304=3.3MΩ3604=3.6MΩ3904=3.9MΩ4304=4.3MΩ4704=4.7MΩ5104=5.1MΩ5604=5.6MΩ6204=6.2MΩ6804=6.8MΩ7504=7.5MΩ8204=8.2MΩ9104=9.1MΩ1005=10MΩ。
