HX888加密手表说明书( 防水型 )产品卖点：1. 低照度录像/照相在光线不足时一样使用。
2. 手表U盘加密功能文件安全3. 视频分辨率：1280x720/640x480/352x288 可自已调节。
4. 参考10度防水技术可以在较深的水中平稳使用。
5. 移动侦测，自动录像作为家庭安防使用。
6. 可连接电源，长时间监录，边充电边录像。
7. 单独录音功能，内置电池单独录音时能使用10小时。
8. 可以用作电脑摄像头，便携式优盘9. 内置大容量存储器，4G、8G可选10. 表式设计，走时精准，方便各种场合使用产品结构：主要功能操作指引防水功能重要说明：本产品必须经过适当设置后才具备防水功能。
防水能力：本产品的防水等级为10个大气压，对应100米防水,使用时请勿超过此设计极限。
具体地说，你可以在洗脸时或雨中使用本产品，也可以在较深的水中平稳地使用.提示：3设置成防水功能后进行摄像时，由于麦克风孔被密封，因此无法录得声音。
4正常录音录像时，可将麦克风位置上的封盖换回有孔封盖，以便声音进入麦克风。
但切记此时已不能防水，因此不能暴露在雨水等潮湿环境下使用。
5更换封盖时，可将从麦克风位上换下的封盖放到封盖存放位上，以免丢失。
1. 充电首次使用时，请先将手表录像机内置锂电池进行充电。
可以通过以下方式充电：1），连接电脑充电。
拧开USB接口上的封盖，先把USB数据线的耳机插头（四分头）插入手表录像机，再把另一头（USB头）插入电脑USB口，即可充电；2），用充电器充电。
用USB数据线，先把耳机插头（四分头）插入手表录像机，再把另一头（USB头）插入充电器，然后把充电器插入市电插座，即可充电。
充电时，蓝灯闪烁，当内置锂电充满电时，蓝灯常亮。
注意：1). 必须使用随机配置的USB连接线，禁止使用其他任何不明连接线，否则引起的任何后果自负。
2). 在连接电脑或充电器时，一定要先把数据线的耳机插头（四分头）插入手表录像机，然后再把另一头（USB头）插入电脑或充电器。

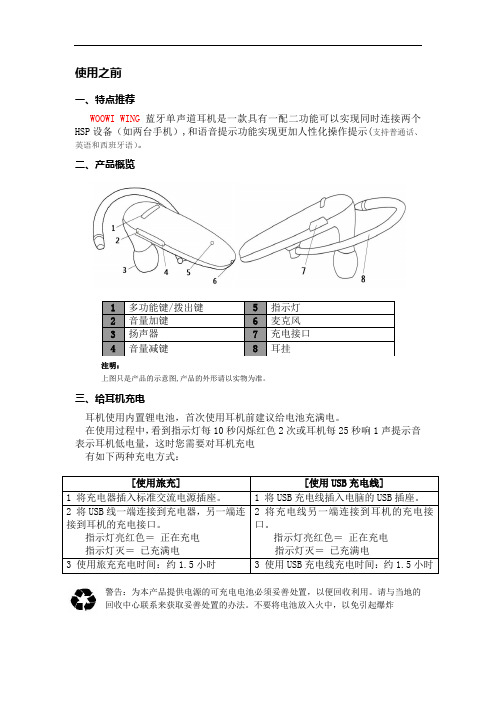

一、特点推荐WOOWI WING蓝牙单声道耳机是一款具有一配二功能可以实现同时连接两个HSP设备（如两台手机）,和语音提示功能实现更加人性化操作提示(支持普通话、英语和西班牙语）。
二、产品概览注明：上图只是产品的示意图,产品的外形请以实物为准。
三、给耳机充电耳机使用内置锂电池，首次使用耳机前建议给电池充满电。
在使用过程中，看到指示灯每10秒闪烁红色2次或耳机每25秒响1声提示音表示耳机低电量，这时您需要对耳机充电有如下两种充电方式：[使用旅充] [使用USB充电线]1 将充电器插入标准交流电源插座。
1 将USB充电线插入电脑的USB插座。
2 将USB线一端连接到充电器，另一端连接到耳机的充电接口。
指示灯亮红色＝正在充电指示灯灭＝已充满电2 将充电线另一端连接到耳机的充电接口。
指示灯亮红色＝正在充电指示灯灭＝已充满电3 使用旅充充电时间：约1.5小时 3 使用USB充电线充电时间：约1.5小时警告：为本产品提供电源的可充电电池必须妥善处置，以便回收利用。
请与当地的回收中心联系来获取妥善处置的办法。
不要将电池放入火中，以免引起爆炸1 多功能键/拨出键 5 指示灯2 音量加键 6 麦克风3 扬声器7 充电接口4 音量减键8 耳挂一、配对、打开、关闭耳机注意：1、配对模式会维持2分钟，超过2分钟仍未与任何设备配对，耳机会自动切换到待机模式；2、若开机后5分钟仍未连接到任何设备，耳机会自动关机，以节省电量。
二、选择语音提示的语言1、待机未连接设备状态下，同时按住多功能键、音量加键和音量减键约8秒，看到红灯亮时松开，此时耳机配对列表所记忆的已配对设备全部被清除。
2、再次开机，耳机会提示选择语音提示的语言类型，支持普通话、英语和西班牙语，可以在对应类型的语言提示后按多功能键一次便选择了对应的语言类型，耳机并自动进入配对模式。
三、与蓝牙手机配对首先请确保您的手机具备蓝牙功能并且是可用的。
具体配对过程可能因手机而异，详细请阅读您的手机说明书中关于蓝牙设备配对的指引。
KH8818智能防盗报警系统１型技术说明一、系统功能特点1、无线有线兼容，安装简单，使用方便。
2、可进行一级、二级布防。
3、可设置内防区、外防区以及24 小时防区。
4、LED指示。
5、可预录10秒数字语音留言。
6、内置喇叭，也可外接高响度警号。
7、报警时自动切断来电、去电，优先报警。
8、紧急求救功能，如遇歹徒入侵、火灾、疾病等异常情况可启动此功能。
9、高灵敏度现场监听功能。
10、电话线断线、短路报警功能，刚断线时警号鸣叫10秒。
11、不接电话外线或不设置任何电话号码，系统可作为一台独立报警器使用，触发时警号鸣叫60秒。
12、学习式编码，增加配置更容易。
13、信息保护功能，停电时信息永不丢失。
14、与接警中心联网。
二、系统使用说明（一）系统安装１、主机：２、探测器：（二）操作指南§1、学习遥控器（或门磁、红外探测器）提起电话机手柄，在键盘上键入＊＊４，主机发出“嘀”一声，“布防”指示灯亮，操作遥控器、门磁、红外探测器等遥控发射器，使之发射信号，此时指示灯闪亮几下后熄灭，表示学习成功，否则８秒后系统自动退出学习状态。
§2、遥控器操作（１）布防：A) 当主人要外出时，按一下遥控器的布防“锁钮”键，此时主机发出“嘀”的确认音，功能指示灯闪烁（２秒闪亮一次），表示为一级布防（全布防），延时10秒后系统进入警戒状态，主机如收到探测器（所有探头）信号，立即报警。
B) 再按遥控器的布防“锁钮”键，此时主机发出“嘀、嘀”两声，功能指示灯闪烁（２秒闪亮２次），表示为二级布防（部分布防），延时10秒后系统进入警戒状态，主机如收到探测器信号（不包括第二防区），立即拨号报警。
（２）撤防：当主人要进入监控场所前，按一下遥控器上“解锁”键，主机发出“嘀、嘀、嘀”三声。
布防灯灭，表示系统已撤防。
（３）紧急报警：按一下遥控器上的“闪电”紧急求救键，主机立即报警，拨号求救。
紧急报警不受布防或撤防状态的限制。
（４）静音：按一下遥控器上的“铃铛”静音键，主机发出“嘀、嘀”两声，表示报警时，主机喇叭不发声，为静音报警状态；再按一下遥控器上的“铃铛”静音键，主机发出一段警号声，表示报警时，主机发声。

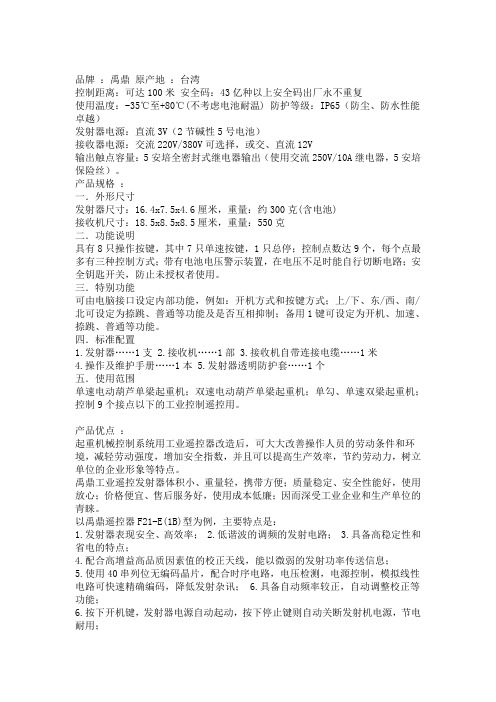

品牌：禹鼎原产地：台湾控制距离：可达100米安全码：43亿种以上安全码出厂永不重复使用温度：-35℃至+80℃(不考虑电池耐温) 防护等级：IP65（防尘、防水性能卓越）发射器电源：直流3V（2节碱性5号电池）接收器电源：交流220V/380V可选择，或交、直流12V输出触点容量：5安培全密封式继电器输出（使用交流250V/10A继电器，5安培保险丝）。
产品规格：一．外形尺寸发射器尺寸：16.4x7.5x4.6厘米，重量：约300克(含电池)接收机尺寸：18.5x8.5x8.5厘米，重量：550克二．功能说明具有8只操作按键，其中7只单速按键，1只总停；控制点数达9个，每个点最多有三种控制方式；带有电池电压警示装置，在电压不足时能自行切断电路；安全钥匙开关，防止未授权者使用。
三．特别功能可由电脑接口设定内部功能，例如：开机方式和按键方式；上/下、东/西、南/北可设定为捺跳、普通等功能及是否互相抑制；备用1键可设定为开机、加速、捺跳、普通等功能。
四．标准配置1.发射器……1支2.接收机……1部3.接收机自带连接电缆……1米4.操作及维护手册……1本5.发射器透明防护套……1个五．使用范围单速电动葫芦单梁起重机；双速电动葫芦单梁起重机；单勾、单速双梁起重机；控制9个接点以下的工业控制遥控用。
产品优点：起重机械控制系统用工业遥控器改造后，可大大改善操作人员的劳动条件和环境，减轻劳动强度，增加安全指数，并且可以提高生产效率，节约劳动力，树立单位的企业形象等特点。
禹鼎工业遥控发射器体积小、重量轻，携带方便；质量稳定、安全性能好，使用放心；价格便宜、售后服务好，使用成本低廉；因而深受工业企业和生产单位的青睐。
以禹鼎遥控器F21-E(1B)型为例，主要特点是：1.发射器表现安全、高效率；2.低谐波的调频的发射电路；3.具备高稳定性和省电的特点；4.配合高增益高品质因素值的校正天线，能以微弱的发射功率传送信息；5.使用40串列位无编码晶片，配合时序电路，电压检测，电源控制，模拟线性电路可快速精确编码，降低发射杂讯；6.具备自动频率较正，自动调整校正等功能；6.按下开机键，发射器电源自动起动，按下停止键则自动关断发射机电源，节电耐用；8.接收器使用高选择，高增益、低杂音，低假象的窄频接收电路；9.可在宽广的温度范围内长期动作，配合高品质因素值的校正天线，能更好摒除外来干扰；10.对于温度，电压及长时间所造成的频率的调变率的偏移，能有效地自动校正；11.解码继电器把许多快速元件浓缩在一只IC晶片中，增强了可靠度及抗干扰性，对电码具有高度的选择判断能力； 12.产品体积小、轻巧灵活，性能稳定。
监控测试00:00:01实时：返回保存mVX 开启统计：关闭图19此界面功能完成接收板电流信号0～50UA 观察功能，正常值为MAX ：为0～50MV ，大于此值表示电流大于50UA ，在调整接收板相关调试点时应仔细观察电压值的变化，不论调试相关点的电压变化应向小的方向变化，如电流值向大方向变化，应停止调节。
经反复调试相关点后最后显示值应为5～50MV 为最佳点。
调试结束后应点击返回符，回到出厂设置界面。
附加设置点击【附加设置】，输入正确密码后，单击确定。
如图20附加参数注册：返回保存天-+X 开启冠名：关闭图20此界面用于冠名的有无和机器使用期的时间的注册修改，冠名【开启】表示显示机器出厂生产厂家，【关闭】表示不显示。
注册以天为基本单位，0表示不需注册，1～127天为注册时间，点击【保存】存储设定值。
以上说明仅供参考，以机器实际功能为主。
微电脑智能型全自动金属检测机联合华仪HY8808YJ 食品金属检测机 食品金属探测仪 食品金属探测器 食品金属检测仪中文说明书操作指南11使用设备之前请仔细阅读说明书以供参考公司简介本厂根据多年从事金属探测仪研制开发生产的基础之上，推出新一代微电脑智能型高灵敏度，高可靠性触摸屏界面金属检测仪，该产品在同类产品中从使用维护和自动诊断功能上给用户带来极大方便。
其特点及操作介绍如下：特点：1.全新模拟电路与数字电路结合，大大提高了产品可靠性和智能化程度。
2.采用新型触摸屏输入及大规模集成电路组成，由CPU完成模拟信号收集并转换为数字量进行处理，输出，自动收索所检测物金属含量的最佳点，大大提高了检测的灵敏度和可靠性。
3.采用人性化界面设计，整个操作过程简捷直观，人机界面一目了然，所有功能在屏幕上直接操作就可以完成所执行的功能。
4.可以设定各种所需功能与模式，设自检功能。
灵敏度：分档位，可调增大、减小（1-9档可调）。
检测到微量金属时，声、光、仪表同时报警，不合格产品自动返回到停止状态。
Tel.: +49 (0)8121-2574100 Markt Schwabener Str. 8User’s Manual of Hall Probe CYHP8811. Characteristics- The Hall probe gives an analog voltage output of 0 - 4.5VDC. It can be integrated indifferent measuring and controlling systems for magnetic field measurement.- The Hall probe is powered with a single voltage source +5VDC that can be provided in themost microprocessor controlled systems.- A low-cost measuring device, which is easy to operate and convenient to handle and store. - Ideal for quick quality checks and comparative measurements2. Technical DataMeasuring range:0 - 500mT (for unipolar DC magnetic field, measuring rang can be adjusted according to requirements of customer. Part number CYHP881-xxxmT, for instance, CYHP881-200mT for measuring range 0-200mT) Voltage output: 0 - 4.5VDCPower supply: +5VDC (± 10%) Linearity: ±0.5%Accuracy: depending on the accuracy of calibration magnet field, normally ±1.0% Zero point offset:0.2%Operation temperature range: -40°C ~ +85°C Relative humidity: 20% ~ 80%Dimensions (without cable): 220 x 40 x 26mm Weight (without cable):80gTel.: +49 (0)8121-2574100 Markt Schwabener Str. 83. Connection4. FunctionsThe CYHP881 can be used to measure the magnetic field by putting the head of the Hall probe on the surface of the measured magnet or at the measuring point of a magnetic field. The magnetic lines of the measured magnetic field should perpendicularly pass through the Hall Effect element of the Hall probe.By increasing the magnetic field, a linear behavior at the voltage output should be visible.Tel.: +49 (0)8121-2574100 Markt Schwabener Str. 8Moreover, the sensor head is smoother and there are no numbers or letters on the front side of the Hall chip.On the rear side of the Hall probe, there are potentiometers for adjusting the zero offset and gain.The zero offset can be adjusted by the potentiometer named with “Offset”. It is recommended to set up a zero point at about 8mV, which means a zero point deviation of about 0.2%. By using this method, a dead zone, which causes decreasing sensitivity and nonlinear behavior, can be avoided effectively.Sometimes it is necessary to adjust the output voltage for the proper usage at a certain magnetic field level. This can be done by setting up the correct gain factor with the “Gain” potentiometer.Tel.: +49 (0)8121-2574100 Markt Schwabener Str. 85. Calibration dataThe calibration is processed with a Gaussmeter CYHT201 for measuring magnetic field strength generated from an electromagnet and an Agilent 34401a multimeter for measuring the output voltage of the probe CYHP881-200mT at the magnetic field.- Calibration results by using magnetic field generated by an electromagnet(theoretical voltage output at 198.8mT: 4.473V)- Precise calibration points by using Alnico reference permanent magnet (theoretical voltage output at 178mT: 4.005V)6. Application- Measuring magnetic field strength of permanent magnet materials, electromagnets, motors, loudspeakers, magnetic sensors/transducer and other machines and instruments etc.- Magnetic field measurement by integrating in measuring instruments and controlling systems.- Magnetic field measurement together with any digital voltmeters, ADC and other voltage measuring instruments etc.7. Attention- Please be careful with the head of the Hall probe. Use the protection cover for avoiding any damage of the sensor head after using the probe.- The probe doesn’t give any output signal if one put s the front side to the surface of the measured magnet.- It is recommended to set up a zero point at about 8mV for avoiding any dead zone which decreases the sensitivity and shows nonlinear behavior.- Please do not open the case in order to avoid any damage and malfunction on the Hall probe.8. WarrantyChenYang Technologies GmbH & Co. KG warrants its products against defects in workmanship and materials under normal use and service for a period of 12 months from the shipping date. All obligations and liabilities under this warranty are limited to repairing or replacing at our option.The warranty is extended only to the original purchaser. The warranty shall not apply to any products or parts which have been damaged on account of improper installation, improper connections, misuse, neglect, accident or abnormal conditions of operation.Any attempt to tamper with the products as evidenced by disruption of warranty sticker and/or unauthorised repair/modification of the products shall render this warranty null and void.Markt Schwabener Str. 8Tel.: +49 (0)8121-2574100。
丹东边境经济合作区华信电子技术有限公司HX-8802电子秤仪表说明书一、功能及参数1. 可用于调速皮带秤和恒速皮带秤的流量核算和控制。
2. 智能化的设计使仪表参数大大简化，是同类仪表中参数最少的仪表。
3. 汉字显示，12个数字键、组合功能键，操作方便。
4. 运行中可以修改流量和控制参数。
5. 16位ADC模块，用于荷重传感器输入和外部流量设定输入。
传感器可选择1－3mV灵敏度电阻应变传感器，外部流量设定输入为4-20mA，内阻为10欧。
6. 6路继电器无源开关量输出，用于启动、报警和累计脉冲输出。
接点容量5A/250V。
7. 两路4-20mA输出，可驱动500欧负载。
8. 标准RS485通讯接口，执行modbus-RTU通讯协议。
二、认识仪表面板图2.1 面板及主显示1画面图2.2 主显示画面2三、端子定义L、N、FG为电源输入，220V/50Hz/5W。
FG要可靠接地。
RG、B、A为485通讯口SH、S2+/-、S1+/-、E＋/-分别为屏蔽层、流量设定输入+/-、传感器信号+/-和传感器电源+/-DI1、DG接启动按钮（自锁）DI2、DV、DG为测速传感器的信号端、电源端(12V)和地AO1、DG为流量控制输出4-20mAAO2、DG为瞬时流量输出指示4-20mADO1-3分别为皮带启动、累计脉冲和报警输出。
COM为输出公共端四、工作过程1. 操作过程：开机－设定流量(通过端口、键盘或通讯)－启动(通过端口或通讯)。
2. 首次使用：上电-设定参数(检查并所有参数并根据设定情况设定必要参数)-接口测试(检查硬件是否正常)-标定零点-实物标定-试运行。
3. 标定步骤：检查与标定有关的参数，先进行零点标定，然后执行实物标定功能。
如果使用链码标定则应核算成等效的物料量。
(详见后面有关章节)4. 调整方法：仪表采用智能控制算法，只要根据皮带秤的滞后时间输入合适的控制周期，根据皮带秤正常流量波动范围输入合适的报警误差，仪表将自动完成控制参数的整定。
Technical CatalogueAUTO MANUAL STATIONSMODEL 881/A881Microprocessor based and fully configurable IntroductionThe revised and updated version of Model 881 of Pantech Instruments is A881.Pantech's Model A881 are Microprocessor based Auto Manual Controllers, and are designed to control and display control parameters. The instrument serves purpose of an A/M Controller along with an indicator with retransmission output. As an A/M controller, the instrument accepts 4-20 mA input from possible sources like DCS and gives at the output in the normal AUTO mode. During the possible breakdown, the control shifts from the AUTO mode to the MANUAL mode, and the user can now control the output 4-20 mA from the control keys provided on the front panel. This transfer is bumpless. Even in case of failure of A/M station, the controller continuos its control in auto mode. The optional auto bias feature of the instrument allows even manual to auto transfer bumpless. The bias is set automatically in manual mode to allow this bumpless transfer and then it can be changed by the same push buttons in auto mode. External feedback signal o/p from the A/M station allows controller to track A/M output in manual mode. The rates of change of output (in manual mode) and bias (in auto mode) are 1% and 10% per sec.. The instrument has a 4 digit display which displays the Output parameters as configured by the user.The instrument also accepts another 4-20 mA input, displays as a 4 digit display as configured by the user, and gives optional 4-20 mA retransmission signal. The instrument provides 24 V DC transmitter power supply to power up mA transmitter in 2 wire or 4 wire connection system.The modules incorporate low drift operational amplifiers and industrial grade components. Burn out of each module ensures a long trouble free operationModel A881 ( formerly 881 )Push Buttons 5 ( Up, Down, A, M, I/O, F )Up, Down, F Up and Down keys used to vary the output in the Manual Mode. When these keys areUsed along with F ( Fast ) key the output can be varied very Fast.A Used to get back the instrument in Auto modeM Used to get back the instrument in Manual modeI/O Used to sense the Input condition : healthy or erroneousIndications 4 digit green/red LED for Controller O/P ( channel – 1 o/p for DCS )4 digit green/red LED for Position feedback - optional2 LEDs indication on the front fascia for : AUTO or MANUAL Indication1 LED indication on the front fascia for Input = Output ( on channel – 1 )Inputs 2 nos. of 4-20 mA ( Analog inputs )Input 1 for channel 1 ( For Auto Manual Action , For Controller o/p , from DCS )Input 2 for channel 2 ( For Position Transmitter ) - optionalOutputs 2 nos of 4-20 mA ( Analog outputs )Output 1 on channel 1 ( Based on Auto/Manual state, Controller O/P ) [ Reverse mode also possible ] Output 2 on channel 2 ( Based on the Process Value display ) - optionalO/P Load Upto 800 ohms ** additional / special o/p possible on confirmations Relay O/P 2 Relay outputs ( Digital outputs ) providedFirst relay output on Instrument FailSecond relay output on Auto/Manual selection ** special relay outputs on confirmations Tracking Tracking time field adjustable from the front fascia onlyController O/P can be varied from thisAccuracy Display accuracy of 0.15% of full spanOutput accuracy of 0.15% of full spanPower 230 V AC +/- 10% @ 50 Hz. OR 110 V AC +/- 10% @ 50 Hz OR 24 V DC // or SPECIALSEnclosure Metal sheet powder coated / ABS PlasticDimensions 96*96 / 72*144 / 48*96 / specials ( w*h ) mmMounting Panel / Wall / Field / specialsTerminals Screw type on the back side of the instrumentAmb. Temp. 0-50 deg. CHumidity 90% RHPasswordsingle level password protected102, Shailja Complex II, Near R. C. Patel Estate, Akota-Padra Road, Vadodara - 390 020. (INDIA)Telefax : (0265) 2331380, 6616080 Mobile : 98240 16466, 99242 10722E-mail:********************************: Ordering InformationPlease confirm the availability of the model by cross checking the above section.Basic Model No. (Specified by first 3 digits)A881 -Auto Manual ControllerMounting (Specified by letter following 3 digits)P-Weatherproof - PanelW-Weatherproof - WallF-Flameproof - Wall / fieldI-IP65 grade – wall / fieldS-SpecialsDisplay / No. of channels option (next digit)1-Single ( for A/M action )2-Dual display ( One forPV, another for A/M action )Power (Specified by the next digit)1-24 V DC2-110 V AC3-230 V ACS-SPECIALSAttach A.M diagramAttach A.M theory from the manual Auxiliary output on PV channel (Specified by the next digit)0-None 1-1 nos. isolated output S-Specials Additional output on A/M channel ( Other output signals then the default A/M signal )0-None S-Special signal outputs。
WYH881/882型微机短引线保护装臵1适用范围WYH—881/882短引线保护装臵是以32位浮点型DSP为基本的软硬件平台的全数字保护，主要用作主接线为一个半断路器接线方式下的短引线保护，WYH-881适用于两侧断路器CT分别引入装臵，WYH-882适用于两侧断路器的CT和引入，另外配臵有线路的充电保护。
2功能配臵WYH-881短引线保护采用四段式比率差动，防止了由于CT断线和CT饱和引起保护误动的可能性，提高了保护的安全性。
装臵配臵了一块保护CPU插件，完成短引线保护和线路充电保护功能。
另外配臵了一块接口板，以完成对保护CPU插件的巡检、人机对话、装臵调试和网络通信等功能。
3主要技术原理3.1 装臵主要元件装臵的保护采用每周24点采样。
3.1.1 启动元件a. 相电流突变量启动元件DI1启动元件动作后，一方面驱动相应插件的启动继电器(QDJ)，开放跳闸回路,另一方面控制程序执行相应的故障处理程序。
其判据为：△Iφmax>1.25△IT+0.2In其中：0.2In为固定门槛。
△IT为浮动门槛，随着变化量输出增大而逐步自动提高，取1.25倍可保证门槛电压始终略高于不平衡输出。
△Iφmax是取三相中最大一相电流的积分值。
b. 零序电流启动元件WYH-881保护装臵判据为：I0N>0.2In或I0M>0.2InI0M, I0N为两个断路器CT的零序电流,且I0M, I0N为软件计算求得.动作后经短延时同样驱动相应插件的启动继电器（QDJ）。
WYH-882保护装臵判据为：I0>I0DZI0为两断路器和CT的零序电流。
动作后经短延时同样驱动相应插件的启动继电器（QDJ）。
c.和电流启动元件判据为：I AH>0.3In或I BH>0.3In或I CH>0.3InI AH,I BH,I CH为按相构成的两个断路器CT的和电流。
动作后经短延时同样驱动相应插件的启动继电器（QDJ）。
3.1.2 CT回路异常判别元件判据为: I AH>0.1In或I BH>0.1In或I CH>0.1InI AH,I BH,I CH为按相构成的两个断路器CT的和电流.由于短引线保护采用比率差动原理,避免了CT断线可能造成的误动,防止CT断线后的区外故障而引起的误动，本保护在线路正常运行时，启动元件不启动的情况下投入CT回路异常判别元件,元件动作后确认120ms;另外在启动元件启动后,保护出口元件不足以动作时,在保护整组复归前, 投入CT 回路异常判别元件;元件动作后驱动告警I发出本地及中央告警信号,并发出CT回路异常报告,切断保护出口回路的+24V电源.3.23.2.1 WYH-881短引线保护短引线保护主要用于一个半断路器接线每串的分叉处，图4为WYH-881的接线图，图5为WYH-881短引线保护的原理逻辑图。
当L1（线路或变压器）或L2退出运行，隔离开关G1或G2断开时，仍要求该串闭合运行，就应投入图4中的短引线保护C1或C2，以保护分叉处的故障。
本装臵的短引线保护由四段电流比率差动保护构成,并通过装臵的硬压板(线路刀闸的辅助触点)W3和软压板W4与门投入.其动作方程为: |I M+I N|-K|I M-I N|>I DZ其中I M ,I N 为对应二个断路器的CT电流,按相构成,K为制动系数, I DZ为动作的电流门槛. 3.2.1.1 第I段比率差动元件L CD1其动作方程为: |I M+I N|-|I M-I N|>I CD1这里K值取1, I CD1为I段差动定值, 按大于负荷电流整定;元件动作后,可瞬时发出跳闸命令.该元件在二端电源相近时,动作量远大于制动量的情况下可快速切除故障.3.2.1.2 第II段比率差动元件L CD2其动作方程为: |I M+I N|-|I M-I N|>I CD2这里K值取1, I CD2为II段差动定值,按0.3倍额定电流整定;元件动作后,延时60ms发出跳闸命令.该元件在二端电源相差较大时,动作量比制动量大的不多情况下可延时切除故障.3.2.1.3 第III段比率差动元件L CD3其动作方程为: |I M+I N|-|I M-I N|>0且满足|I M|>4|I N|,|I M|>I CD3或4|I M|<|I N|,|I N|>I CD3这里K值取1, I DZ为0; I CD3按大于负荷电流整定,元件动作后, 可瞬时发出跳闸命令.该元件在判别出二端电源相差很大时, 动作量比制动量略大的情况下可快速切除故障.3.2.1.4 第IV段比率差动元件L CD4其动作方程为: |I M+I N|-0.75|I M-I N|>0且满足|I M|>4|I N|,|I M|>1.25I f,|I M|>I CD4或4|I M|<|I N|, |I N|>1.25I f,|I N|>I CD4这里K值取0.75, I CD4按0.4倍额定电流整定,I DZ为0，I f为故障前的负荷电流; 元件动作后, 延时150ms发出跳闸命令.该元件用于单端电源的情况下。
3.2.1.5 本保护由于采用了以上的四段式比率差动,第I,II,III段K值取1,避免了CT饱和与CT断线而可能造成的保护装臵的误动.而第IV段K值取0.75,但附加有动作电流必须大于1.25倍的负荷电流,从而同样避免了CT饱和与CT断线而可能造成的保护装臵的误动.另外四段比率差动根据不同的系统工况自适应的投入灵敏度不同的各段,并通过不同的动作时限切除故障,由此大大增加了保护装臵的安全性.图6为四段比率差动保护的动作特性。
Ih=|IM+IN| Ic=|IM-IN|图6 四段比率差动动作特性3.3 WYH-882保护方案WYH-882短引线保护由二段式和电流过流保护构成，并通过装臵的硬压板(线路刀闸的辅助触点)W3和软压板W4与门投入. 图7为WYH-882的接线图，图8为WYH-882短引线保护的原理逻辑图。
图7 一个半断路器接线图图8 保护原理逻辑图3.3.1 第I段过电流元件其动作方程为: |I A|>I L1或|I B|>I L1或|I C|>I L1其中I A。
I B。
I C为对应二个断路器的和CT三相电流，I L1为动作的电流门槛；元件动作后，可快速切除故障。
3.3.2 第II段过电流元件其动作方程为: |I A|>I L2或|I B|>I L2或|I C|>I L2其中I A。
I B。
I C为对应二个断路器的和CT三相电流，I L2为动作电流II段门槛；元件动作后，可延时切除故障，动作延时时间可整定。
3.4 线路充电保护线路充电保护由两段和电流过流保护构成,并通过装臵的硬压板W1和软压板W2与门投入.WYH-881的动作方程为: |I M+I N|>I PDZWYH-882的动作方程为: |I A|> I PDZ或|I B|> I PDZ或|I C|> I PDZ其中I M ,I N 为对应二个断路器的CT电流,按相构成,I PDZ为动作的电流门槛.3.4.1 第I段过流元件L P1WYH-881的动作方程为: |I M+I N|>I PDZ1WYH-882的动作方程为: |I A|> I PDZ1或|I B|> I PDZ1或|I C|> I PDZ1I PDZ1为I段过流定值,按大于稳态充电电容电流5倍整定;元件动作后,可瞬时发出跳闸命令.3.4.2 第II段过流元件L P2WYH-881的动作方程为: |I M+I N|>I PDZ2WYH-882的动作方程为: |I A|> I PDZ2或|I B|> I PDZ2或|I C|> I PDZ2I PDZ2为II段过流定值,按大于稳态充电电容电流1.3倍整定;元件动作后, 延时100ms发出跳闸命令.3.5 时间记录装臵启动或跳闸，可记录外部开关量及内部开关量的SOE变位信息。
装臵每(5/6)ms采样一次。
开关量信息分辨率为小于1ms，跳闸报告中含有动作内容，定值，实测值，动作时间。
方便用户事故分析。
3.6 实时监视及测量装臵正常运行实时监视保护CPU巡检投入情况及保护当前工作定值区号。
装臵可实时测量两侧的三相电流。
3.7 告警装臵面板设有三个告警灯：巡检灯、告警Ⅰ、告警Ⅱ。
告警Ⅰ为装臵发生异常，严重影响保护运行，如定值错、程序出错、电流求和错、CT断线时等。
装臵发告警Ⅰ时将闭锁装臵保护跳闸+24V电源。
巡检灯在MMI对保护巡检中断发巡检中断告警。
告警II为装臵运行状态发生变化时以及对保护运行影响不大的装臵的异常，如开入量异常等。
3.8 通信3.8.1 串口通信装臵面板上设有一串口，可通过PC机与保护通信，通过厂家提供的调试分析软件，读取保护CPU 信息，便于故障分析。
串口通信接口可带电插拔。
3.8.2 与变电站自动化接口装臵设有两个网络接口，通过Lonworks或RS-422/485网络接口与变电站综合自动化接口。
3.8.3 GPS对时接口装臵设有专用的GPS对时接口（RS-232），完成GPS对时功能。
3.9 自检功能装臵设臵了完善全面的自检功能，在硬件及软件自检中设有程序求和自检、定值自检错、闭锁I/O 出口自检、开出测试自检、软压板自检、开入自检、采样指针自检、硬压板投入退出自检等。
尤其对每套定值设臵了两个完全相同的区，既有自检，又有互检。
3.9.1 启动自检装臵上电，检查开入、开出及程序、定值压板等。
若检测出硬件故障，发告警Ⅰ，并闭锁保护跳闸+24V电源。
3.9.2 运行自检装臵运行过程中，定时自检开出及程序、定值、压板等, 若检测出硬件故障，发告警Ⅰ，并闭锁保护跳闸+24V电源。
监测装臵的运行状态的变化，如有开入量异常等，发告警II。
4 技术数据4.1 基本数据4.1.1 额定交流数据a. 交流电流In：5A或1Ab. 频率：50Hz4.1.2 额定直流电压：220V或110V4.1.3 打印机工作电压：交流220V、50Hz2.1.4 交流电流：2In —持续工作10In —10s40In —1s4.1.5 功率消耗a．交流电流回路：当In=5A时，每相不大于1VA。
动作时，不大于60W当In=1A时，每相不大于0.5VAb．直流电压回路：正常运行时，不大于25W ；动作时，不大于40W4.1.6 输出触点a．出口跳闸触点：在电压不大于250V，电流不大于1A，时间常数L/R为5ms±0.75ms的直流有感负荷电路中，触点断开容量为50W，长期允许通过电流不大于5A。
