Kaflor水性聚氨酯砂浆

施工聚氨酯砂浆地坪之前要先做好施工准备。

首先相关人员要到施工现场进行实地勘察，全面掌握现场实际情况，对可能影响施工的相关因素提前与相关部门单位进行交流沟通，以便做出预案，合理安排施工进度。

下面由聚氨酯砂浆施工厂家合肥华鉴装饰工程为大家详细介绍下详细的施工方案吧。

第一步：基面处理如果基层是含有油污的地面，应用碱液或除油剂对油污进行清洗，清洗后积水潮湿的地面，采用热风机烘干并维持地面干燥的状态。

然后用地坪研磨机将基层打磨，确保完全露出原混凝土地面及最大程度控制平整度后，使用清扫工具和工业吸尘器，清理打磨后基层存留的杂物及尘土，保证无砂石松散物和浮灰。

对于地面有凹坑、沟槽以及破损不平的基层，采用聚氨酯砂浆填补修平（使用找平层材料搅拌均匀后用20-40目和40-70目的石英砂进行1:1混合搅拌修补填平，石英砂的大小根据破损不平处的深浅来确定）。

注意：待修补后的基层表干后，需要再进行一次彻底的清理杂物灰土。

第二步：聚氨酯底层施工首先在需要分隔保护的区域粘贴美纹纸双面胶进行防护隔离，然后将聚氨酯底层砂浆所有组分材料依次放入搅拌桶后用双头搅拌机搅拌均匀。

施工时需要用平口镘刀刮涂到合适的厚度（0.5毫米）。

待底层表干后方进行二次同样聚氨酯砂浆施工，按要求3-4次为宜。

注意：要及时清除美纹纸双面胶，使作业面边缘圆滑。

第三步：聚氨酯自流平面层施工在需要分隔保护的区域粘贴美纹纸双面胶进行防护隔离。

然后把聚氨酯自流平面层砂浆所有组份材料所需材料依次放入搅拌桶后用双头搅拌机搅拌均匀。

施工时需用齿口镘刀刮涂到合适的厚度（2毫米），在两组浆料衔接处，一定要用另一边平口回刀，以避免留下镘刀痕迹。

如果在开阔的作业面可以用50厘米宽的耙刀刮涂。

最后用消泡辊筒来回两遍轻轻滚压刚做好的地坪表面，促使浆料流动的同时，减少气泡，使表面更加平整，随刮随滚，避免留下辊筒痕迹，在两组浆料衔接处，不超过上一组的10厘米。

注意：（1）为保证地坪表面的平整，镘刀或消泡辊筒施工必须在浆料拌好后的10分钟内完成。

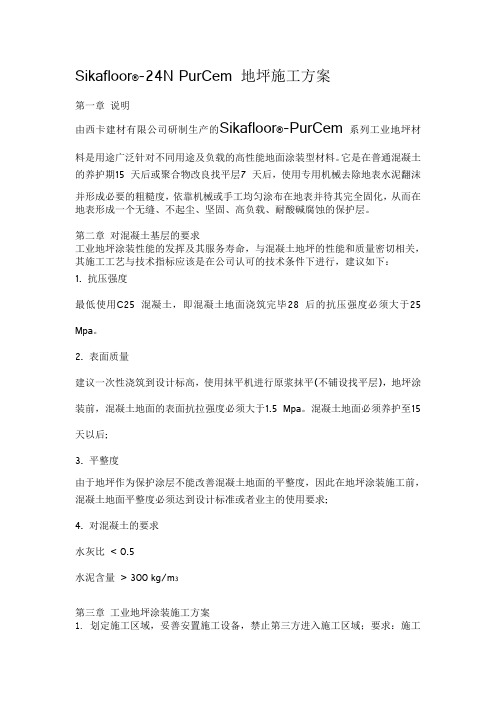

Sikafloor®-24N PurCem地坪施工方案第一章说明由西卡建材有限公司研制生产的Sikafloor®-PurCem系列工业地坪材料是用途广泛针对不同用途及负载的高性能地面涂装型材料。

它是在普通混凝土的养护期15 天后或聚合物改良找平层7 天后，使用专用机械去除地表水泥翻沫并形成必要的粗糙度，依靠机械或手工均匀涂布在地表并待其完全固化，从而在地表形成一个无缝、不起尘、坚固、高负载、耐酸碱腐蚀的保护层。

第二章对混凝土基层的要求工业地坪涂装性能的发挥及其服务寿命，与混凝土地坪的性能和质量密切相关，其施工工艺与技术指标应该是在公司认可的技术条件下进行，建议如下：1. 抗压强度最低使用C25 混凝土，即混凝土地面浇筑完毕28 后的抗压强度必须大于25 Mpa。

2. 表面质量建议一次性浇筑到设计标高，使用抹平机进行原浆抹平(不铺设找平层)，地坪涂装前，混凝土地面的表面抗拉强度必须大于1.5 Mpa。

混凝土地面必须养护至15 天以后;3. 平整度由于地坪作为保护涂层不能改善混凝土地面的平整度，因此在地坪涂装施工前，混凝土地面平整度必须达到设计标准或者业主的使用要求;4. 对混凝土的要求水灰比< 0.5水泥含量> 300 kg/m3第三章工业地坪涂装施工方案1. 划定施工区域，妥善安置施工设备，禁止第三方进入施工区域；要求：施工区域应用红白安全绳隔开，并在相应的出入口张贴或悬挂警示牌；进场后大型设备的接电须由维修工或电工完成。

维修工或电工同时应检查这些设备的运转状况。

2. 表面处理2.1 清扫地面，如发现油污、油脂等污染，应使用溶剂或清洁剂去除，并用水清洗干净；2.2 使用自动喷砂机进行表面喷砂处理，去除混凝土翻沫及松散结构，提供涂装必要的粗糙度；要求：对混凝土地表应进行充分的预处理，处理后的表面应无污物，无不利于涂料附着的任何松散物或太光滑处；墙角以及设备无法处理到的地方使用手提磨机进行打磨处理，但打磨后的表面不应过于光滑，不利于涂料附着；用吸砂棒将地面上的钢丸彻底吸干净，不得将残留的钢丸用工业吸尘器去除。

第1篇一、前言聚氨酯砂浆作为一种高性能的建筑材料，具有优良的粘结性、耐磨性、耐腐蚀性、耐候性等优点，广泛应用于建筑、桥梁、道路、水利工程等领域。

为确保聚氨酯砂浆施工质量，特制定本施工方案。

二、工程概况1. 工程名称：某工程项目聚氨酯砂浆施工2. 工程地点：某市某区某工程项目3. 施工单位：某建筑公司4. 施工工期：根据工程进度安排三、施工准备1. 材料准备（1）聚氨酯砂浆：根据设计要求选择合适的产品，并确保产品符合国家标准。

（2）基层处理剂：选用与聚氨酯砂浆相匹配的基层处理剂。

（3）工具：搅拌机、搅拌桶、刷子、刮刀、水准仪、线锤等。

2. 人员准备（1）施工人员：施工人员应具备聚氨酯砂浆施工经验和技能。

（2）管理人员：管理人员应熟悉聚氨酯砂浆施工工艺和质量要求。

3. 施工现场准备（1）施工场地：确保施工场地平整、干燥、无积水。

（2）施工道路：施工道路应满足运输要求，并确保安全。

（3）施工安全：施工区域应设置安全警示标志，并采取必要的安全措施。

四、施工工艺1. 基层处理（1）清除基层表面的污垢、油污、锈蚀等杂物。

（2）对基层进行打磨，使其平整、牢固。

（3）检查基层含水率，确保其不大于8%。

2. 基层处理剂涂刷（1）将基层处理剂搅拌均匀。

（2）用刷子将基层处理剂均匀涂刷在基层上，涂层厚度控制在0.1～0.2mm。

（3）涂层干燥后，检查涂层无漏涂、流淌等现象。

3. 聚氨酯砂浆施工（1）将聚氨酯砂浆搅拌均匀。

（2）根据设计要求，将聚氨酯砂浆倒入搅拌桶中。

（3）用搅拌机将聚氨酯砂浆搅拌均匀，确保无结块。

（4）根据施工图纸，确定聚氨酯砂浆的施工厚度和宽度。

（5）用刮刀将聚氨酯砂浆均匀刮涂在基层上，厚度控制在设计要求范围内。

（6）施工过程中，注意调整刮刀角度和压力，确保砂浆层平整、均匀。

（7）聚氨酯砂浆施工完成后，检查无气泡、裂缝等现象。

4. 养护（1）聚氨酯砂浆施工完成后，应立即进行养护。

（2）养护期间，应保持砂浆层湿润，防止干燥收缩。

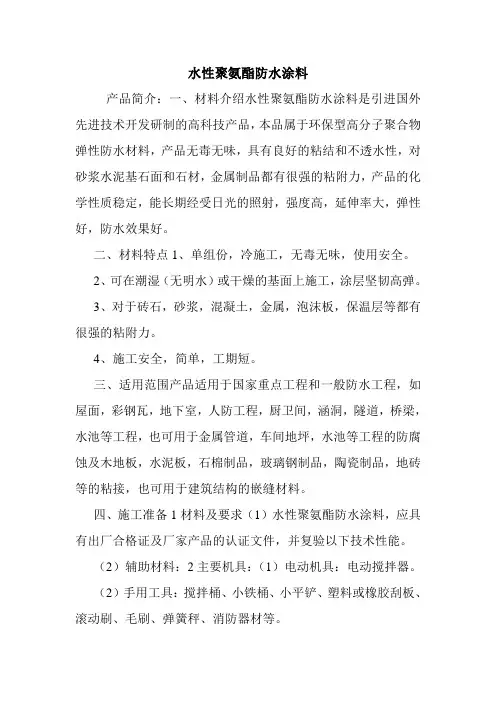

水性聚氨酯防水涂料产品简介：一、材料介绍水性聚氨酯防水涂料是引进国外先进技术开发研制的高科技产品，本品属于环保型高分子聚合物弹性防水材料，产品无毒无味，具有良好的粘结和不透水性，对砂浆水泥基石面和石材，金属制品都有很强的粘附力，产品的化学性质稳定，能长期经受日光的照射，强度高，延伸率大，弹性好，防水效果好。

二、材料特点1、单组份，冷施工，无毒无味，使用安全。

2、可在潮湿（无明水）或干燥的基面上施工，涂层坚韧高弹。

3、对于砖石，砂浆，混凝土，金属，泡沫板，保温层等都有很强的粘附力。

4、施工安全，简单，工期短。

三、适用范围产品适用于国家重点工程和一般防水工程，如屋面，彩钢瓦，地下室，人防工程，厨卫间，涵洞，隧道，桥梁，水池等工程，也可用于金属管道，车间地坪，水池等工程的防腐蚀及木地板，水泥板，石棉制品，玻璃钢制品，陶瓷制品，地砖等的粘接，也可用于建筑结构的嵌缝材料。

四、施工准备1材料及要求（1）水性聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能。

（2）辅助材料：2主要机具：（1）电动机具：电动搅拌器。

（2）手用工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。

3作业条件：（1）防水层聚氨酯防水涂料冷作业施工，在地下水位较高的条件下涂刷防水层前，应先降低地下水位，做好排水处理，使地下水位降至防水层操作标高以下300mm，并保持到防水层施工完。

（2）涂刷防水层的基层应按设计抹好找平层，要求抹平、压光、坚实平整，不起砂，含水率低于9%，阴阳角处应抹成圆弧角。

（3）涂刷防水层前应将涂刷面上的尘土、杂物，残留的灰浆硬块，有突出的部分处理、清扫干净。

（4）涂刷水性聚氨酯不得在淋雨的条件下施工，施工的环境温度不应低于5℃。

五、操作工艺1工艺流程：基层清理→涂刷底胶→涂膜防水层施工→做保护层2基层处理：涂刷防水层施工前，先将基层表面的杂物、砂浆硬块等清扫干净，并用干净的湿布擦一次，经检查基层无不平、空裂，起砂等缺陷，方可进行下道工序。

巴斯夫聚氨酯砂浆⾝处地坪⾏业的⼈都知道，巴斯夫聚氨酯砂浆是⼀种四组份的⽔性聚氨酯砂浆地坪材料，其复合物具备有机⾼分⼦和⽆机混凝⼟的⼏乎所有优点，具备优良的抗化学腐蚀、抗重冲击和热冲击性能，下⾯由安徽巴斯夫聚氨酯砂浆⼚家合肥华鉴装饰⼯程为⼤家详细介绍下这种地坪材料的应⽤领域吧。

1.⾷品加⼯⾏业中央厨房、航空⾷品、⾯包⼚、屠宰⼚、⾁类加⼯⼚、腌渍品⼚、调味品⼚、糖果⼚、冷藏和洗涤间等；2.酒精和饮料⾏业酿酒⼚、蒸馏间、软饮料、果汁/矿泉⽔加⼯业、瓶装和罐装饮料加⼯业等；3.制药⾏业初级和次级加⼯、药品制造场所、⽣物科技实验、清洗室和实验⼯⼚净化车间等；4.化学品⾏业⾹精⾹料、油轮、润滑油/化学品处理场所及池储等；5.电⼦机械⾏业五⾦、电⼦⼚、电镀⼚、机械设备⼚、车辆维修和所有重物使⽤区域；6.农林畜牧⾏业饲料⼚、奶制品⼚和屠宰场等；7.其他⼯业制造及仓储造纸⼚、印刷品⼚、物流仓储和货运码头等；8.商业地坪类商业厨房、快餐、和预制膳⾷场所，图书室、展览馆、商务办公区、医院、学校、超市、地下停车场等。

合肥华鉴装饰⼯程有限公司是⼀家集地坪设计，施⼯，销售，服务于⼀体的专业地坪公司，公司专业承接各种环氧树脂地坪、环氧地坪、停车场地坪、环氧⾃流平地坪、环氧树脂砂浆地坪、防静电地坪、防静电⾃流平地坪、防腐地坪、耐磨地坪、车库地坪、旧地坪翻新、⽆震动⽌滑车道地坪、承重型环氧薄涂、环氧砂浆薄涂地坪、环氧砂浆喷涂地坪、PU⽹球场、混凝⼟密封固化剂地坪等各种复杂地坪处理⼯程。

公司地坪材料通过了ISO9001质量管理体系及ISO14001环境管理体系认证，产品品质过硬，国际品质，在安徽市场已施⼯上万平⽅⽶地坪⼯程，受到地坪⾏业专家的⼀致好评。

公司秉承坚持“诚信为本、质量第⼀”的企业宗旨，本着“诚信、务实、创新、进取”的经营理念和服务精神，在科技创新、管理创新、产业创新上实现质的飞跃，以顺应⽇益发展的市场需求。

更多详情请点击咨询官⽹合肥华鉴装饰⼯程。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610435550.5(22)申请日 2016.06.16(71)申请人 广州固耐特化工有限公司地址 510000 广东省广州市萝岗区镇龙九楼荔岭经济合作社新岭岗16号101(72)发明人 陈志明　(51)Int.Cl.C04B 26/16(2006.01)C04B 14/06(2006.01)C04B 18/16(2006.01)C04B 24/02(2006.01)C04B 24/12(2006.01)(54)发明名称重载荷防滑型水性聚氨酯砂浆(57)摘要本发明是一种重载荷防滑型水性聚氨酯砂浆，适合在有特定性能要求的区域使用，如低于-20℃的环境温度，存在腐蚀性有机物质，高温差和蒸汽等。

本发明采用一种植物油改性聚醚多元醇水分散体固化聚氨酯，配合高性能混凝土，能够进行多种反应的砂浆体系，应用形成一个100%高固体份，具有6-12mm厚度的一体化厚涂层。

该涂层相容性良好，坚固耐磨，具有优异的机械力学性能和防滑性能，且施工步骤少。

该涂层可使用色浆或彩色石英砂进行装饰。

本发明的产品也适合作为建筑上的修补和增强材料使用。

权利要求书1页 说明书7页CN 106927724 A 2017.07.07C N 106927724A1.一种可应用于制备极端条件，如高温，高温差，重工业荷载，重冲击，频繁的化学品接触等环境中使用的工业地坪，具有一定装饰性的水性聚氨酯砂浆体系，其特征在于：（1）具有四个组分A、B、C、D；其中A组分为植物油改性聚醚多元醇水分散体；B组分为具有活性异氰酸酯基官能团的物质；C组分为包含有高性能混凝土、石英砂、CO 2吸收剂的无机活性骨料；D组分为色浆。

2.（2）四个组分混合固化应用时，进行多个固化反应，包括①A组份中聚醚多元醇与B组份中的异氰酸酯会发生聚氨酯的固化反应；②A组份中改性植物油的OH基与B组份中异氰酸酯发生固化反应；③A组份聚醚多元醇中含有的水会与B组份中的异氰酸酯反应生成CO 2和脲；④D组分植物油基料上的OH基与B组份中异氰酸酯发生固化反应；⑤混凝土的胶结固化反应。

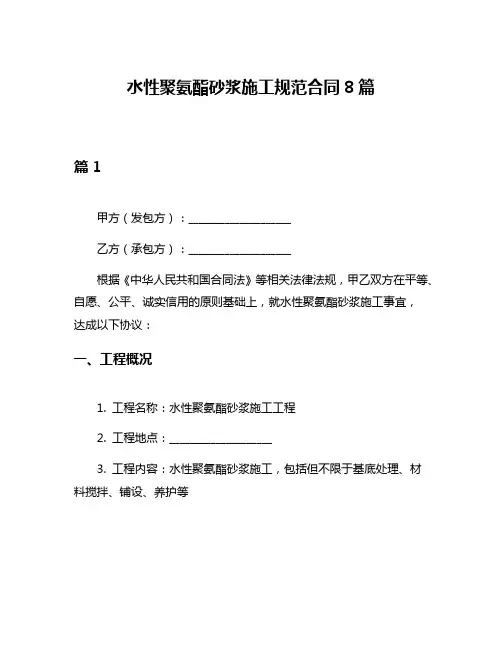

水性聚氨酯砂浆施工规范合同8篇篇1甲方（发包方）：____________________乙方（承包方）：____________________根据《中华人民共和国合同法》等相关法律法规，甲乙双方在平等、自愿、公平、诚实信用的原则基础上，就水性聚氨酯砂浆施工事宜，达成以下协议：一、工程概况1. 工程名称：水性聚氨酯砂浆施工工程2. 工程地点：____________________3. 工程内容：水性聚氨酯砂浆施工，包括但不限于基底处理、材料搅拌、铺设、养护等二、施工规范1. 施工前准备：乙方需进行现场勘察，确认施工环境符合施工要求，进行必要的基底处理。

2. 材料要求：乙方应使用符合国家标准的水性聚氨酯砂浆材料，并提供相关质量证明文件。

3. 施工设备：乙方应提供符合施工需要的设备，并确保设备的正常运行。

4. 施工工艺：乙方应按照甲方提供的施工工艺流程进行施工，确保施工质量。

5. 施工质量：乙方应确保施工质量符合《水性聚氨酯砂浆施工质量验收规范》等相关标准。

三、工程期限1. 开工日期：本工程自甲乙双方签订本合同之日起开始。

2. 竣工日期：乙方应在约定工期内完成施工，确保工程按时交付。

四、工程价款及支付方式1. 工程价款：本工程总价为人民币________元，大写________元整。

具体价格详见附件《工程报价单》。

2. 支付方式：甲方应按合同约定支付工程款，具体支付节点及比例详见《工程付款计划表》。

五、验收与质保1. 验收标准：工程完工后，应按照《水性聚氨酯砂浆施工质量验收规范》进行验收。

2. 验收程序：乙方提交验收申请，甲方组织验收，验收合格后，双方签署验收合格证书。

3. 质保期：本工程质保期为____年，质保期内出现质量问题，乙方应负责免费维修。

六、违约责任1. 甲方若未按合同约定支付工程款，每逾期一日，应向乙方支付违约金____元。

2. 乙方若未按合同约定完成施工，每逾期一日，应向甲方支付违约金____元。

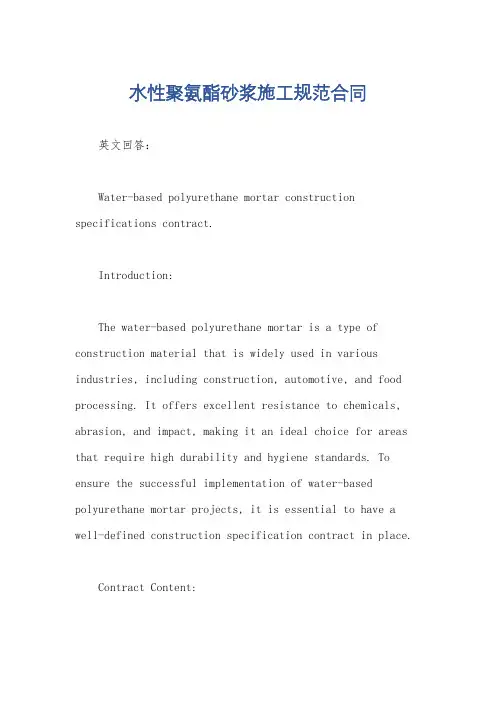

水性聚氨酯砂浆施工规范合同英文回答：Water-based polyurethane mortar construction specifications contract.Introduction:The water-based polyurethane mortar is a type of construction material that is widely used in various industries, including construction, automotive, and food processing. It offers excellent resistance to chemicals, abrasion, and impact, making it an ideal choice for areas that require high durability and hygiene standards. To ensure the successful implementation of water-based polyurethane mortar projects, it is essential to have a well-defined construction specification contract in place.Contract Content:1. Scope of Work:The contract should clearly define the scope of work for the water-based polyurethane mortar construction project. This includes specifying the areas to be covered, the required thickness of the mortar, and any additional surface preparation or priming required.Example: The scope of work for the project includes applying water-based polyurethane mortar to the floors of the production area, storage area, and packaging area of the food processing facility. The mortar should have a thickness of 6mm and should be applied after the surface has been properly cleaned and primed.2. Materials and Equipment:The contract should specify the type and quality of materials and equipment to be used for the construction project. This includes the brand and specifications of the water-based polyurethane mortar, as well as any additional materials such as primers or sealers.Example: The water-based polyurethane mortar to be used for the project should be of XYZ brand, with a minimum compressive strength of 40 MPa and a tensile strength of 5 MPa. The primer to be used should be ABC brand,specifically designed for use with water-based polyurethane mortar.3. Surface Preparation:The contract should outline the necessary surface preparation steps to be taken before applying the water-based polyurethane mortar. This may include cleaning, repairing any cracks or defects, and ensuring proper moisture levels.Example: The surface preparation for the project will involve thoroughly cleaning the existing concrete floors, removing any oil, grease, or other contaminants. Any cracks or defects in the concrete will be repaired using XYZ crack filler. Moisture levels will be tested using a moisture meter, and the surface will be dried if necessary.4. Application Process:The contract should provide detailed instructions on the application process for the water-based polyurethane mortar. This includes the mixing ratio, application technique, and curing time required.Example: The water-based polyurethane mortar will be mixed using a ratio of 2 parts mortar to 1 part water. The mixture will be thoroughly mixed using a paddle mixer until a smooth consistency is achieved. The mortar will be applied using a trowel, starting from one corner of the room and working towards the exit. The mortar should be spread evenly and smoothed out using a spiked roller. The mortar will then be left to cure for a minimum of 24 hours before allowing any foot traffic.中文回答：水性聚氨酯砂浆施工规范合同。

聚氨酯类聚合物砂浆目录1. 聚氨酯类聚合物砂浆概述 (3)1.1 定义与特点 (3)1.2 种类及应用领域 (4)1.3 发展趋势与挑战 (5)2. 聚氨酯类聚合物砂浆原材料 (7)2.1 聚氨酯概述 (8)2.2 其他原材料介绍 (9)2.3 原材料选择与搭配 (10)3. 聚氨酯类聚合物砂浆制备工艺 (11)3.1 制备流程 (13)3.2 搅拌与混合技术 (13)3.3 加工过程中的注意事项 (15)4. 聚氨酯类聚合物砂浆性能研究 (16)4.1 物理性能 (17)4.2 化学性能 (18)4.3 粘结性能 (19)4.4 耐久性能 (20)5. 聚氨酯类聚合物砂浆的应用技术 (21)5.1 施工前的准备 (22)5.2 施工过程介绍 (23)5.3 注意事项与常见问题解决方案 (24)6. 聚氨酯类聚合物砂浆的性能测试与评估 (26)6.1 测试方法 (27)6.2 性能评估标准 (28)6.3 测试实例分析 (29)7. 聚氨酯类聚合物砂浆的市场与发展前景 (31)7.1 市场规模与现状 (32)7.2 发展趋势分析 (33)7.3 市场竞争策略建议 (34)8. 聚氨酯类聚合物砂浆的安全与环境影响 (35)8.1 安全使用注意事项 (37)8.2 环境影响评价 (38)8.3 可持续发展战略下的应用前景 (39)9. 相关技术标准与规范 (40)9.1 国家技术标准 (42)9.2 行业规范与要求 (43)9.3 企业内部标准制定与执行 (44)10. 研究与展望 (45)10.1 未来研究方向和挑战 (47)10.2 技术创新与应用拓展的展望 (48)10.3 对行业发展的建议和展望 (49)1. 聚氨酯类聚合物砂浆概述聚氨酯类聚合物砂浆是一种高性能的建筑材料，主要由聚氨酯树脂、水泥、骨料等原料混合而成。

这种砂浆具有优异的粘结力、抗压强度、抗渗性、耐腐蚀性和耐老化性能，被广泛应用于建筑、防水、修补等领域。

超耐磨聚氨酯面涂层聚氨酯面层聚氨酯砂浆中涂层聚氨酯底层图1 水性聚氨酯砂浆地坪结构构造2.2 基本工艺流程施工准备→原有地面打磨→吸尘、清洁→切割锚固三角槽填充环氧石英砂底油、环氧砂浆环氧涂层图2 裂缝处切口处理4）二次清理打磨对于使用砂浆补缝过后不平稳的地方，使用小型手色分明，必须按设计要求分色施工，面层厚度保持在3～4mm。

施工完成后场地必须封闭管理，严禁人员踩踏，并保持空气干燥不潮湿。

3.6 二次打磨封闭底漆聚氨酯面层漆干燥24小时后整体打磨清理吸尘，封闭无溶剂环氧底漆一道。

打磨使用自吸式研磨机，打磨需细致缓慢，严格控制打磨厚度一致，保持面层原有的坡度进行全面打磨。

打磨清理完毕后，按设计施工图纸现场进行二次定标放线及粘贴分隔胶条一色两次，同步进行无溶剂环氧自流平镘涂铺装。

按设计要求分色施工，镘涂步骤同底层施工顺序，厚度控制在1mm。

3.7 超耐磨彩色聚氨酯砂浆罩面漆施工无溶剂环氧底漆干燥24小时后才可进行耐磨罩面层施工，施工前先进行平整度检查，罩面层为地坪系统完成面，本次平整度检查应严格控制在1mm/3m内。

雨天或相对湿度大于80%时，不宜施工。

罩面层水性聚氨酯彩色砂浆为四组分混合材料，施工前计算材料的使用量，依照施工方向及区域，配合施工路径选定搅拌区。

搅拌时将A组分放入搅拌桶，在放入A组分前，宜将其倒置或摇匀，再将B组分放入搅拌桶后均匀搅拌，最后放入色浆进行搅拌，搅拌机的搅拌速度设定在400rpm左右。

材料搅拌完毕，及时进行摊铺作业，用小平板车迅速将搅拌好的浆料运送并全部卸载到作业区域上，同时将桶内残留的浆料刮干净。

用齿口镘刀刮涂到合适的厚度2mm，在两组浆料衔接处，一定要用另一边平口回刀，以避免留下镘刀痕迹，两组浆料衔接不超过上一组的10cm。

镘涂完成后用消泡滚筒来回两遍轻轻滚压刚做好的地坪表面，促使浆料流动的同时，减少气泡，使表面更加平整，随刮随滚，避免留下滚筒痕迹，消泡过程中，滚筒尽量顺着墙边方向滚动，墙边时应慢速滚动，避免浆料甩到墙面消泡完成及时清除美纹纸双面胶，使作业面边缘圆滑。

水性聚氨酯砂浆自流平是用水性聚氨酯以及水泥、无机骨料合成的一种复合性材料。

它满足一些极端使用环境下对地面的需求，是目前高端的坪材料之一。

水性聚氨酯砂浆材料被称为是目前世界上最坚韧（toughest)的地坪材料，同时兼具环氧不具备的良好的抗化学性、抗重冲击性以及抗热冲击性等性能，常被用于一些极端的耐高温耐低温耐腐蚀使用环境中。

上海客聪15年行业经验产品的使用场所：物流仓储、车库地坪、化学品加工厂、纸浆纸业工厂、大型洁净车间，食品加工厂、药品中间体生产车间、实验室等等。

特别适合一些洁净度高和防腐要求高的食品饮料、制药、化工行业。

产品的9大优点：1卓越的抗化学腐蚀性：可以抵抗以下溢出物：稀酸和浓酸、盐酸、硝酸、磷酸和硫酸、稀释和浓缩的碱，包括50%浓度的氢氧化钠部分稀释和浓缩的有机酸，脂肪、油和糖、矿物油、煤油、汽油和制动液等大部分有机溶剂。

2高抗冲击性：具有高机械强度和低弹性系数的聚氨酯砂浆自流平，是非常有弹性并且经受得住剧烈的冲击。

任何材料都会损坏和表面起壳，但对聚氨酯砂浆自流平来说，从未出现过材料脆性带来的开裂和脱层。

3抗热冲击性-卓越的耐高温和低温功能：有机和无机材料的结合，提高产品软化温度，以及类似于混凝土的热膨胀系数以及其特有的韧性和恢复能力，保障了在一定温度的热冲击下，仍然能与混凝土保持良好的粘接，不开裂，维持原有的力学、化学性能。

其极限温度适用范围可达-40ºC 到+150ºC 并可经受频繁的蒸汽、热水冲洗。

4卓越的防滑功能：在潮湿的环境中正确的地面产品系统是提供一个安全和高效工作环境的关键所在。

聚氨脂砂浆自流平可提供从光滑到高度纹理的各种表面系统解决了易于清洁和防滑的要求使地面既易于清洁又可以减少操作人员滑倒、跌倒的可能性。

5卓越的水汽渗透功能：水性聚氨酯砂浆自流平对地表和地下的水汽都有很好的透气性不会产生类似环氧树脂类材料因长期在水环境下导致的起泡、脱壳等现象所以聚氨脂自流平也可以称为是“可以呼吸的地面系统”。

水性聚氨酯砂浆自流平地坪为自流平、中至重型、固体、彩色、三组份、水性聚氨酯基，水泥及骨料的砂浆层，具有极佳的耐磨性、耐冲击性、耐化学性及耐受其它物理侵蚀性能。

具有美观性、易清洁、平滑骨料纹理的特点。

本品的敷设厚度为4-6毫米。

适用场合：水性聚氨酯砂浆自流平地坪l地面砂浆主要用于保护混凝土基底，但对大多数经过适当表面处理的钢材表面亦具有同等保护性。

l主要用于食品加工厂、医药制药企业、潮湿及干燥加工区、冷藏&冷冻区、奶制品厂、酿酒厂、蒸馏车间、实验室、化学品加工厂、纸浆纸业工厂、仓库及储藏区。

优点：l耐受各种有机、无机酸、碱、胺、盐与溶剂。

详情请与坚倍盾-优固特®技术销售联系。

l与混凝土类似的热膨胀系数使其可与基底通过热循环共同运动。

并在-40ºC至115ºC 温度范围间保持其物理性能。

l系统可以耐受热水冲洗和间歇性蒸汽。

l粘接强度大于混凝土的抗拉强度（混凝土先失效）。

l无污点无异味。

l受到冲击/变形时有韧性，不会导致裂缝或脱层。

l因含有纯硅骨料结构，具有高耐磨性。

l无需额外设置膨胀缝；使用KEMPERDUR Ugrete地面系列产品可轻松保持并延长现有膨胀缝的寿命。

l易维护。

l获得美国USDA认可。

l获得加拿大食品检查局认可。

l获得英国标准协会认可。

技术数据：l包装：成份A：9.0公斤/套；成份B：9.0公斤/套；成份C：13.00公斤×3包/套；l颜色：中灰、砖红、奶黄及草绿色l保存期限：原始包装未拆封避光保存一年施工温度最低10ºC /最高30ºC密度/ASTM C 905 1.93公斤/升流动度300毫米使用温度最低-40ºC /最高115ºC养护时间适用期：20ºC温度条件下，为20-25分钟初凝时间：20ºC/6毫米条件下，为25-30分钟硬化至可步行时间：20ºC/6毫米条件下，为10-12小时硬化至低通行量时间：20ºC/6毫米条件下，为14-16小时完全硬化：20ºC/6毫米条件下，为五天软化点130ºC抗压强度/ASTM C 57924小时22 MPa7天37 MPa28天40MPa抗拉强度/ASTM C 307：6.5 MPa抗折强度/ASTM C 580：14.7 MPa粘结强度/ASTM D 4541：> 1.75 MPa（基底破裂）热相容性/ASTM C 884：合格硬度/肖氏硬度D ASTM D 2240：80-85压痕/MIL-PRF-24613：≈0%耐冲击性/ASTM D 2794：6.81焦耳/ 3毫米厚度耐磨度(H-22/1000圈/1000 克)/ASTM D 4060：-2.26克摩擦系数/ASTM D 1894-61T：钢：0.3；橡胶：0.5热膨胀系数/ASTM D 696：1.6 x 10-5毫米/毫米/ºC吸水率ASTM C 413：0.10%使用限制l20ºC温度条件下，进行最低24小时硬化后，可允许步行穿越。
