二极管及其基本电路

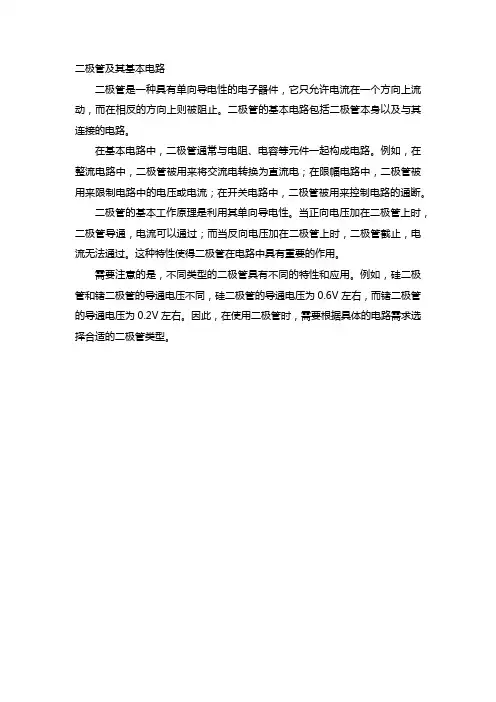

二极管是一种具有单向导电性的电子器件,它只允许电流在一个方向上流动,而在相反的方向上则被阻止。

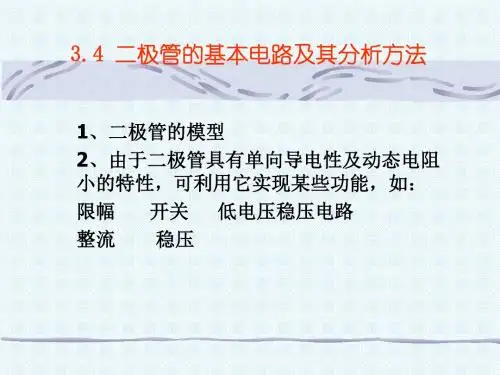

二极管的基本电路包括二极管本身以及与其连接的电路。
在基本电路中,二极管通常与电阻、电容等元件一起构成电路。
例如,在整流电路中,二极管被用来将交流电转换为直流电;在限幅电路中,二极管被用来限制电路中的电压或电流;在开关电路中,二极管被用来控制电路的通断。
二极管的基本工作原理是利用其单向导电性。
当正向电压加在二极管上时,二极管导通,电流可以通过;而当反向电压加在二极管上时,二极管截止,电流无法通过。
这种特性使得二极管在电路中具有重要的作用。
需要注意的是,不同类型的二极管具有不同的特性和应用。
例如,硅二极管和锗二极管的导通电压不同,硅二极管的导通电压为0.6V左右,而锗二极管的导通电压为0.2V左右。
因此,在使用二极管时,需要根据具体的电路需求选择合适的二极管类型。
第二章第二章二极管及基本电路模拟电子技术基础第二章二极管及基本电路一、半导体的基本知识二、PN结的形成及特性三、二极管及伏安特性三、二极管的等效模型五、二极管基本电路及分析方法六、特殊二极管一、本征半导体1、半导体、本征半导体导电性介于导体与绝缘体之间的物质称为半导体。
导体--铁、铝、铜等金属元素等低价元素,其最外层电子在外电场作用下很容易产生定向移动,形成电流。
绝缘体--惰性气体、橡胶等,其原子的最外层电子受原子核的束缚力很强,只有在外电场强到一定程度时才可能导电。
半导体--硅(Si)、锗(Ge),均为四价元素,它们原子的最外层电子受原子核的束缚力介于导体与绝缘体之间。
本征半导体是纯净的晶体结构的半导体。
无杂质稳定的结构2、本征半导体的结构共价键:两个原子外层电子的共有轨道由于热运动,具有足够能量的价电子挣脱共价键的束缚而成为自由电子自由电子的产生使共价键中留下一个空位置,称为空穴2、本征半导体的结构自由电子与空穴相碰同时消失,称为复合。
温度一定时,自由电子与空穴对的浓度一定;温度升高,热运动加剧,挣脱共价键的电子增多,自由电子与空穴的浓度加大。
本征半导体中自由电子与空穴的浓度相同。
3、本征半导体中的两种载流子运载电荷的粒子称为载流子。
外加电场时,带负电的自由电子和带正电的空穴均参与导电,且运动方向相反。
由于载流子数目很少,导电性很差。
温度升高,热运动加剧,载流子浓度增大,导电性增强。
热力学温度0K时不导电。
载流子二、杂质半导体5 +杂质半导体主要靠多数载流子导电。
掺入杂质越多,多子浓度越高,导电性越强,实现导电性可控。
多数载流子1、N型半导体在本征半导体中掺入某些微量元素作为杂质,可使半导体的导电性发生显著变化。
掺入的杂质主要是三价或五价元素。
掺入杂质的本征半导体称为杂质半导体。
磷(P)N型半导体主要靠自由电子导电,掺入杂质越多,自由电子浓度越高,导电性越强,3 +多数载流子2、P型半导体硼(B)P型半导体中主要由空穴导电,掺入杂质越多,空穴浓度越高,导电性越强,杂质半导体中,温度变化时载流子的数目同时变化;少子与多子变化的数目相同,少子与多子浓度的变化不相同。
