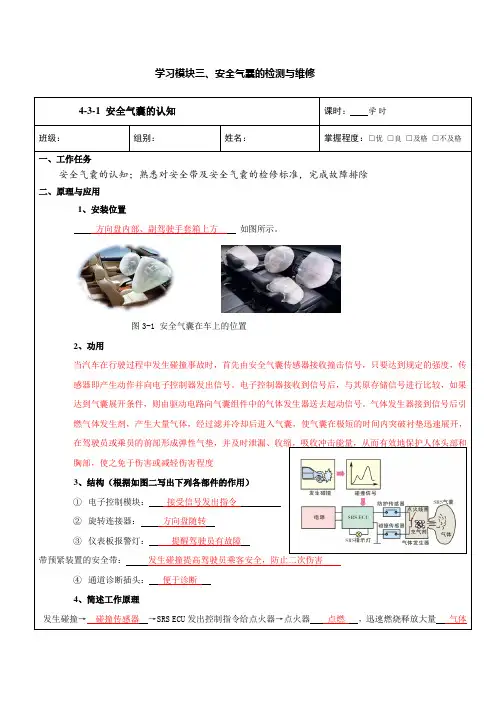

学习模块三、安全气囊的检测与维修 4-3-1 安全气囊的认知 课时: 学时
班级: 组别: 姓名: 掌握程度:□优 □良 □及格 □不及格 一、工作任务 安全气囊的认知;熟悉对安全带及安全气囊的检修标准,完成故障排除 二、原理与应用 1、安装位置 方向盘内部、副驾驶手套箱上方 如图所示。
图3-1 安全气囊在车上的位置
2、功用 当汽车在行驶过程中发生碰撞事故时,首先由安全气囊传感器接收撞击信号,只要达到规定的强度,传感器即产生动作并向电子控制器发出信号。电子控制器接收到信号后,与其原存储信号进行比较,如果达到气囊展开条件,则由驱动电路向气囊组件中的气体发生器送去起动信号。气体发生器接到信号后引燃气体发生剂,产生大量气体,经过滤并冷却后进入气囊,使气囊在极短的时间内突破衬垫迅速展开,在驾驶员或乘员的前部形成弹性气垫,并及时泄漏、收缩,吸收冲击能量,从而有效地保护人体头部和胸部,使之免于伤害或减轻伤害程度 3、结构(根据如图二写出下列各部件的作用) ① 电子控制模块: 接受信号发出指令 ② 旋转连接器: 方向盘随转 ③ 仪表板报警灯: 提醒驾驶员有故障 带预紧装置的安全带: 发生碰撞提高驾驶员乘客安全,防止二次伤害 ④ 通道诊断插头: 便于诊断 4、简述工作原理 发生碰撞→ 碰撞传感器 →SRS ECU发出控制指令给点火器→点火器 点燃 ,迅速燃烧释放大量 气体 →气囊 胀开 。
5、安全气囊工作过程分析 气囊碰撞中动作时间极短。从开始充气到完全充满约为 120 ms;从汽车遭受碰撞开始到气囊收缩为止,所用时间仅 120 ms左右,而人的眼皮眨一下所用时间约为200ms左右。因此,气囊动作状态和经历时间无法用肉眼确认
6、安全气囊控制电路分析
、 图3-4 安全气囊控制电路图 1)点火开关打开:备用电源会 充电 ,诊断监测电路检测 故障 ,发现存在故障则会点亮 故障灯 ,起到警示作用; 2)当发生碰撞后: 碰撞 传感器和 防爆 传感器(也叫安全传感器)则将信号传给 ECU ; 3)点火引爆电路:电源→ 碰撞传感器 防护传感器→ 螺旋电缆 → 点火器 → 气囊 →搭铁; 4)备用电源的作用是 防止碰撞无常火 ;记忆电路作用当系统发生故障,仪表盘上的SRS警 告灯点亮,
