臭氧发生器原理图和电路原理图,臭氧发生器安装方法臭氧发生器是用于制取臭氧气体（O3）的装置。
臭氧易于分解无法储存，需现场制取现场使用（特殊的情况下可进行短时间的储存），所以凡是能用到臭氧的场所均需使用臭氧发生器。
臭氧发生器在饮用水，污水，工业氧化，食品加工和保鲜，医药合成，空间灭菌等领域广泛应用。
臭氧发生器产生的臭氧气体可以直接利用，也可以通过混合装置和液体混合参与反应。
下面一起来了解臭氧发生器原理图和电路原理图,臭氧发生器安装方法吧。
一、臭氧发生器原理1.电晕放式臭氧发生器工作原理：干燥的氧气或含氧气体流过由内电和外电极组成的电晕放电区，放电区内施加数千伏的高频高压电能，将流入放电区的原料气电离生成臭氧。
2.电解式臭氧发生器原理：利用水的电化学氧化法生成臭氧。
含有水化荧光阴离子电解质的水中，在近似室温下以高电流功率可将水氧化成臭氧。
二、臭氧发生器电路原理图臭氧部分需要控制的参数主要有浓度和流量。
流量的实现只需调节相应的调节阀就可以实现，而臭氧浓度则跟许多因素有关，如气源、电源、发生器的结构和冷却方式。
在本设计中主要调节臭氧发生器的工作频率，实现对臭氧浓度的调节。
保持气体流量不变的情况下，调节臭氧发生器逆变电源的输出频率，工作频率改变，则高压放电功率改变，从而实现臭氧浓度的调节。
本文的臭氧发生器采用介质阻挡电晕放电法来产生臭氧。
主要由空气预处理系统、冷却系统、供电电源和放电室(采用管式臭氧发生单元即为臭氧发生管)等四部分组成。
本文涉及的臭氧发生器示意图如图1所示，即用空气压缩机把空气压入气体净化除湿设备，出来的千燥洁净空气导入臭氧发生管，由高压电源对臭氧发生管供电，在电极间放电，使流过臭氧发生管的空气形成一定浓度的臭氧。
由于在电晕放电时，会导致电极和介电体表面温度的升高，因而加速臭氧的分解，所以必须对臭氧发生管进行冷却，以控制管内工作温度在一定范围内。
早期的臭氧发生器供电系统采用工频直接升压方式，此法的优点是结构简单。

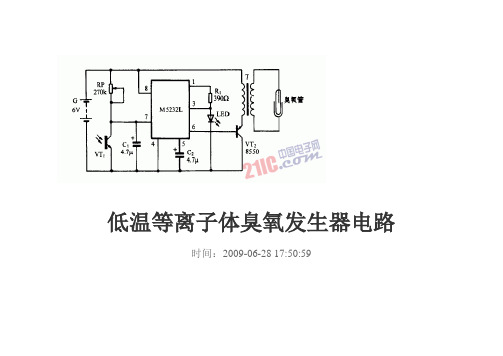

低温等离子体臭氧发生器电路
时间：2009-06-28 17:50:59
时间：2008-10-19 17:11:10
高效臭氧发生器
时间：2008-05-22 20:43:57
臭氧是一种性能很强的氧化剂，具有灭菌、漂白、除臭、氧化分解等作用。
高效臭氧发生器的具体电路如图所示。
电源变压器输出的+12V电压经整流后，向ICl时基集成电路555和臭氧发生组件ND-120A供电。
ICl、Rl、C2组成单稳态振荡器，调节Rl、C2的数值可改变ICl的振荡频率。
ICl起振后由③脚输出振荡脉冲，激励臭氧组件使其④、⑤脚直接驱动臭氧片。
本电路每小时可产生100～150mg的臭氧，适用于要求臭氧浓度不太高的地方。

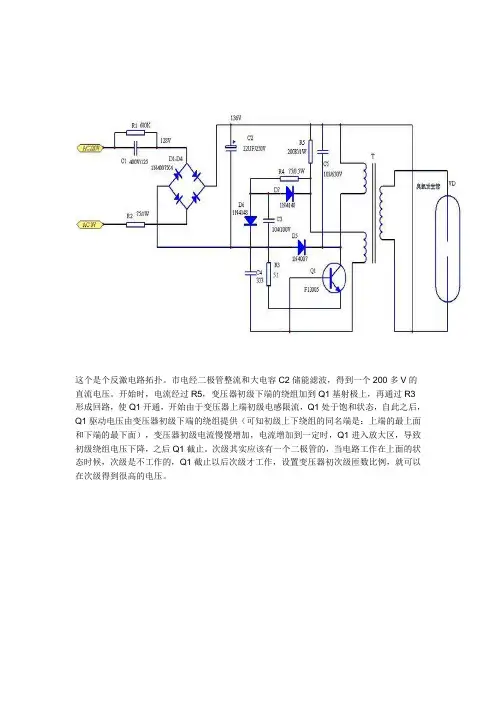

臭氧发生器电路图
时间：2008-10-14 21:26:51。
臭氧发生器电路原理图详解
臭氧发生器电路原理图详解
点击次数：2729 发布时间：2011-12-30
臭氧和负离子发生的量、作用时间可根据需要进行控制。
有遥控和定时功能。
可广泛用于医疗卫生、公共娱乐、家庭、办公室等场所的空气杀菌消毒和净化。
同时，它能够克服常用的过氧乙酸、过氧化氢、次氯酸纳等消毒剂对环境、物体、人体等具有一定的污染、腐蚀和损害等负面作用，且存在着杀毒时间短、消毒时人必须离去、留有消毒剂残留物等弊端。
特别是克服了其中含氯消毒剂还存在产生三氯甲烷、四氯化碳等“三致”（致畸变、致突变和致癌）的潜在危害，是一种现代、科学、理想的消毒方法。
臭氧发生器的电路由三极管VT1、VT2与电感线圈L1一13、脉冲变压器T、限流电阻器R1、充电电容器C3,双向触发二极管叨5等组成推挽振荡电路；滤波电感线圈L0,整流二极管VD1与滤波电容器C1、C2等组成半波整流滤波电路。
接通电源，交流220V电压经LO 滤波，VD1整流后，在C1两端产生十280V左右的电压，供给推挽振荡电路。
在开机瞬间，VT1导通。
由于C3的充电作用，双向触发二极管VD5截止。
当C3两端的充电电压升至32V时，VD5被触发而导通，使VT2导通。
在VT2导通期间，C3逐渐放电，又使VT2截止。
VTl导通后，在脉冲变压器T的作用下，L1、L2上产生正反馈电压，此电压分别加至VTl和VT2的基极，使VTl和VT2交替导通与截止（即VTl导通时，VT2截止；VT2导通时，VTl截止），推挽振荡电路振荡工作。
推挽振荡电路工作后，在脉冲变压器T的二次侧绕组L6上产生脉冲高压，使臭氧发生片VG工作，产生臭氧。
臭氧发生器的设计1、臭氧放电室的设计臭氧产量和臭氧浓度是臭氧放电室设计的基本依据，通常是放电体(管)单位臭氧产量来确定放电单元臭氧产量：Gx=SxQGx —放电单元臭氧产量S —放电单元放电面积Q —单位放电面积臭氧产量放电单元数量N=G/GxN—放电单元数量G —设计臭氧产量Gx —放电单元臭氧产量N 确定后，可根据需要将放电定设计成立式或卧式，放电室设计时应考虑容积重量，冷却水压力，气体压力等诸多因素。
放电气隙设计是根据使用介质，电源频率和加工能力精度来确定。
注意：放电室设计是依据放电单元臭氧产量。
放电单元产量必须经严格条件的实验来确定，否则。
设计产量会相差甚远。
2、电源系统的设计臭氧电源设计是根据臭氧产量和放电单元臭氧产量所耗功率来设计，电源频率、电源电压与使用介质，放电气隙大小有关。
可根据有条件的实验数据获得。
臭氧电源系统包括电源控制系统、整流、变频器、升压变压器，它的作用就是向臭氧放电室提供必要条件—高压交变电场，而臭氧产生效率与高压电源成正向增长关系，因此臭氧电源系统在整个臭氧发生系统中具有重要的作用。
臭氧电源系统依据高压放电频率可分为工频臭氧电源系统、中频臭氧电源系统、高频臭氧电源系统三类，其中频率为 60/50Hz 的电源称为工频电源，频率超过 1000Hz 的电源称为高频电源，介于工频与高频之间的称为中频。
1）、工频臭氧电源系统工频臭氧电源系统的工作原理：交流 380V 电压经高压变压器后，变压器输出交流 10000V 电压供给臭氧合成系统。
其结构图如下所示：工频臭氧电源系统需要漏感很大的高压变压器、效率低、耗电大、产生臭氧的产量与浓度低；一般采用玻璃管作放电介电体，用于生产中、大型臭氧发生器。
2）、中频臭氧电源系统上图为中频臭氧电源系统的电路结构图，此电源是根据介质和臭氧放电室而设计的与之相匹配的高压电源，其中可控硅属大功率器件，工作压降低，过载特性好，输出功率大，用于中频大功率电源时的性能比较高，能很好地满足臭氧发生器对电源的需要。

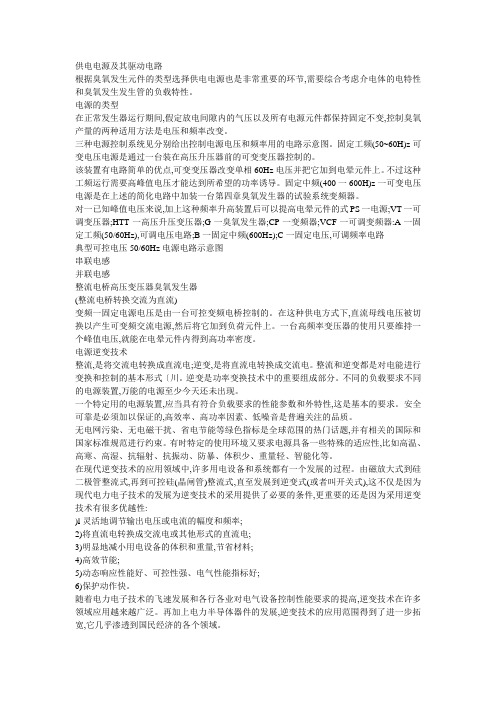

供电电源及其驱动电路根据臭氧发生元件的类型选择供电电源也是非常重要的环节,需要综合考虑介电体的电特性和臭氧发生发生管的负载特性。
电源的类型在正常发生器运行期间,假定放电间隙内的气压以及所有电源元件都保持固定不变,控制臭氧产量的两种适用方法是电压和频率改变。
三种电源控制系统见分别给出控制电源电压和频率用的电路示意图。
固定工频(50~60H)z可变电压电源是通过一台装在高压升压器前的可变变压器控制的。
该装置有电路简单的优点,可变变压器改变单相60Hz电压并把它加到电晕元件上。
不过这种工频运行需要高峰值电压才能达到所希望的功率诱导。
固定中频(400一600H)z一可变电压电源是在上述的简化电路中加装一台第四章臭氧发生器的试验系统变频器。
对一已知峰值电压来说,加上这种频率升高装置后可以提高电晕元件的式PS一电源;VT一可调变压器;HTT一高压升压变压器;G一臭氧发生器;CP一变频器;VCF一可调变频器:A一固定工频(50/60Hz),可调电压电路;B一固定中频(600Hz);C一固定电压,可调频率电路典型可控电压50/60Hz电源电路示意图串联电感并联电感整流电桥高压变压器臭氧发生器(整流电桥转换交流为直流)变频一固定电源电压是由一台可控变频电桥控制的。
在这种供电方式下,直流母线电压被切换以产生可变频交流电源,然后将它加到负荷元件上。
一台高频率变压器的使用只要维持一个峰值电压,就能在电晕元件内得到高功率密度。
电源逆变技术整流,是将交流电转换成直流电;逆变,是将直流电转换成交流电。
整流和逆变都是对电能进行变换和控制的基本形式〔川。
逆变是功率变换技术中的重要组成部分。
不同的负载要求不同的电源装置,万能的电源至少今天还未出现。
一个特定用的电源装置,应当具有符合负载要求的性能参数和外特性,这是基本的要求。
安全可靠是必须加以保证的,高效率、高功率因素、低噪音是普遍关注的品质。
无电网污染、无电磁干扰、省电节能等绿色指标是全球范围的热门话题,并有相关的国际和国家标准规范进行约束。
臭氧发生器系统设计方案1.引言2.设计目标3.系统组成3.1电源系统：提供电能供给臭氧发生器运行；3.2臭氧发生器装置：产生臭氧气体的核心设备；3.3控制系统：监控和控制臭氧发生器的运行状态；3.4安全系统：包括臭氧泄露检测和报警等，确保系统运行的安全可靠性。
4.主要技术方案4.1电源系统选择稳定的交流电源作为臭氧发生器的电能供给，并加装电流、电压保护装置，以确保电源稳定和安全运行。
4.2臭氧发生器装置4.3控制系统控制系统应具备监控和控制臭氧发生器运行状态的功能。
通过温度和湿度传感器监测环境参数，并根据设定的参数自动调节臭氧发生器的工作状态，以达到最佳工作效果。
同时，应具备报警功能，当发生器内部发生故障或超过设定范围时能及时发出警报。
4.4安全系统5.系统优势本臭氧发生器系统的设计方案具有以下优势：5.1高效能量利用：通过合理的设计和控制，最大限度地利用电能来产生臭氧，提高能源利用效率。
5.2自动化控制：通过控制系统的自动调节功能，充分考虑环境参数的变化，实现智能化控制，减少人工干预，提高系统的稳定性和工作效率。
5.3安全可靠：安全系统能够及时发现异常情况并采取相应措施，保障使用者和设备的安全。
5.4简单易用：整个系统以用户友好的界面设计，易于操作和控制。
6.结论本文提出了一个臭氧发生器系统的设计方案，该系统具有高效能量利用、自动化控制、安全可靠和简单易用等优点。
通过合理的选择和组合各个部分，可以实现稳定高效地产生臭氧气体，满足消费者对臭氧发生器的需求。
同时，本设计方案还为进一步完善和创新臭氧发生器系统提供了参考。

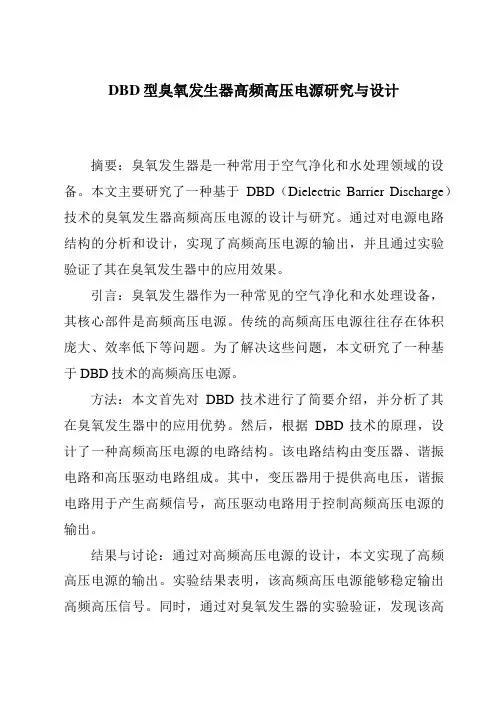

DBD型臭氧发生器高频高压电源研究与设计摘要：臭氧发生器是一种常用于空气净化和水处理领域的设备。
本文主要研究了一种基于DBD（Dielectric Barrier Discharge）技术的臭氧发生器高频高压电源的设计与研究。
通过对电源电路结构的分析和设计，实现了高频高压电源的输出，并且通过实验验证了其在臭氧发生器中的应用效果。
引言：臭氧发生器作为一种常见的空气净化和水处理设备，其核心部件是高频高压电源。
传统的高频高压电源往往存在体积庞大、效率低下等问题。
为了解决这些问题，本文研究了一种基于DBD技术的高频高压电源。
方法：本文首先对DBD技术进行了简要介绍，并分析了其在臭氧发生器中的应用优势。
然后，根据DBD技术的原理，设计了一种高频高压电源的电路结构。
该电路结构由变压器、谐振电路和高压驱动电路组成。
其中，变压器用于提供高电压，谐振电路用于产生高频信号，高压驱动电路用于控制高频高压电源的输出。
结果与讨论：通过对高频高压电源的设计，本文实现了高频高压电源的输出。
实验结果表明，该高频高压电源能够稳定输出高频高压信号。
同时，通过对臭氧发生器的实验验证，发现该高频高压电源在臭氧发生器中具有较好的应用效果。
其产生的臭氧可以有效杀灭空气中的细菌和病毒，达到空气净化的目的。
结论：本文通过对DBD型臭氧发生器高频高压电源的研究与设计，实现了高频高压电源的输出，并验证了其在臭氧发生器中的应用效果。
该研究为臭氧发生器的进一步优化和改进提供了理论基础和实验依据。
未来的研究可以进一步优化电路结构，提高高频高压电源的效率和稳定性，以满足臭氧发生器在空气净化和水处理领域的需求。
目 录摘 要 (1)第1章 绪论 (2)1.1臭氧的介绍 (2)1.2臭氧发生器简介 (3)1.3臭氧技术产业发展前景 (3)1.4课题研究的主要内容及意义 (4)第2章 设计简述 (5)2.1臭氧发生器电路设计方案论证 (5)2.2设计思路 (5)第3章 单元电路设计 (7)3.1555定时器简介 (7)3.2单元电路设计、元器件选择和参数计算 (8)3.2.1主电路的设计 (8)3.2.2消毒控制电路的设计 (9)3.2.3清新控制电路的设计 (10)3.2.4遥控电路的设计 (11)3.2.5电源电路的设计 (12)第4章 电路性能指标验算及总体工作原理 (14)4.1电路性能指标验算 (14)4.1.1消毒电路性能指标验算 (14)4.1.2清新电路性能指标验算 (14)4.2总体电路工作原理 (14)总 结 (16)致 谢 (17)参考文献 (18)附 录 (19)附录1总体电路图 (19)附录2元器件明细表 (20)摘 要近年来，臭氧技术已在污水处理、医学、食品、化工生产、空气净化、饮用水杀菌消毒等领域得到广泛应用，并显示出很好的发展前景。
然而我国目前工业型臭氧发生器绝大多数为工频高压型，效率低、能耗高、浓度低，使得臭氧技术应用的推广受到阻碍。
与工频臭氧发生器相比，中、高频臭氧发生器具有结构紧凑、臭氧浓度高和低电耗等优点，是臭氧发生器向大型发展的基本条件。
高频臭氧发生器控制系统要求具有节能、高效、性能稳定、便于控制的特点，这些都是今后臭氧发生器发展的方向。
本文设计了一个臭氧发生器电路，当室内有人时能进行空气消毒，其每隔30分钟工作5分钟；室内无人时进行空气清新，连续工作1小时。
本文设计主要包括三个部分：控制电路设计、遥控电路设计、电源电路设计。
设计中对各个部分的设计思想和参数进行了分析和计算，证明了该方法的可行性。
关键词 臭氧；清新；消毒第1章 绪论1.1 臭氧的介绍臭氧（又名三子氧）是一种有草腥味的淡蓝色气体，分子式O，分子量48.00，3由三个氧原子构成，是氧气的同素异形体。

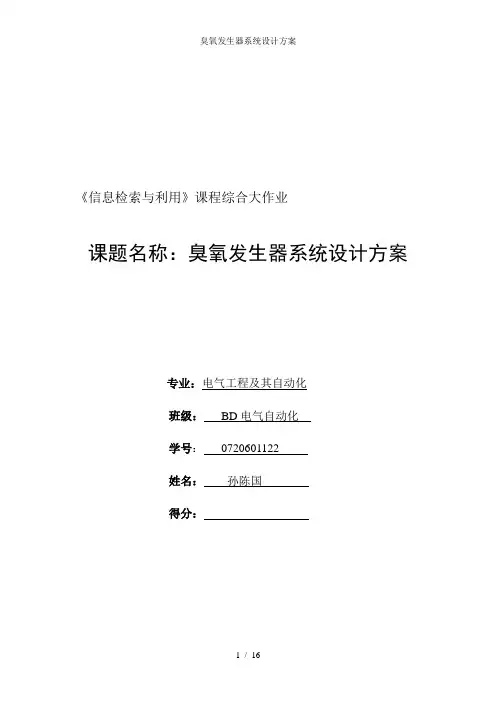

《信息检索与利用》课程综合大作业课题名称：臭氧发生器系统设计方案专业：电气工程及其自动化班级：BD电气自动化学号：**********姓名：***得分：完成时间： 2010 年 6 月 10 日评分体系及项目得分1．课题的难度系数值（5分）得分2．选择和使用工具书(检索系统)的情况：（1）选择工具书、刊或检索系统的种类（15分）得分（2）查的文献条目的数量（10分）得分（3）所查文献的出版类型（5分）得分（4）所查的原始文献的文种(限中英文两种)（5分）得分（5）外文文摘的翻译情况（至少翻译一篇）（5分）得分（6）综合运用所选工具书、各种索引的能力（5分）得分（7）查准率（所查检索条目与选择课题的针对性的评价）（15分）得分3.原始文献的获取情况（10分）得分4．按照“步骤要求”和“格式要求”完成实习报告情况5分得分5．按照格式要求撰写模拟论文。
(20分) 得分总得分：课题名称：臭氧发生器系统设计方案一、分析研究课题1．背景分析：当时代的车轮进入21世纪，我们在充分享受着高科技创造的全新生活的同时，发现我们居住的地球被破坏的面目全非：臭氧空洞扩大、赤潮发生、湿地干涸、长江洪水、黄河断流、沙尘暴频繁发生、滥用化肥而板结的土地、过量排污而污染的江河、滥用农药、化肥、激素、抗生素而污染的食品。
无论贫浮贵贱，不分城市农村、空气污染、水污染和食品污染每天都在威胁着人的生命。
如何才能保持人类自身的健康？从科技手段来讲，臭氧技术的发展及产品开发与应用是保护环境，改善人们生活质量的重要手段之一。
臭氧这种被国际公认的具有杀菌、消毒功效的天赐净化剂，是人类与病毒战斗的最好武器。
2003年11月5日《北京日报》健康版（第16版）详细报道：国家P3试验室首次证明：臭氧可以有效杀灭SARS病毒，灭活率为：99.22%，而且三次重复试验取得圆满成功。
2004年4月23日《杭州都市报》财经新闻版（第五版）报道：“臭氧可消除车内的甲醛，效果不错，而且没有二次污染”。

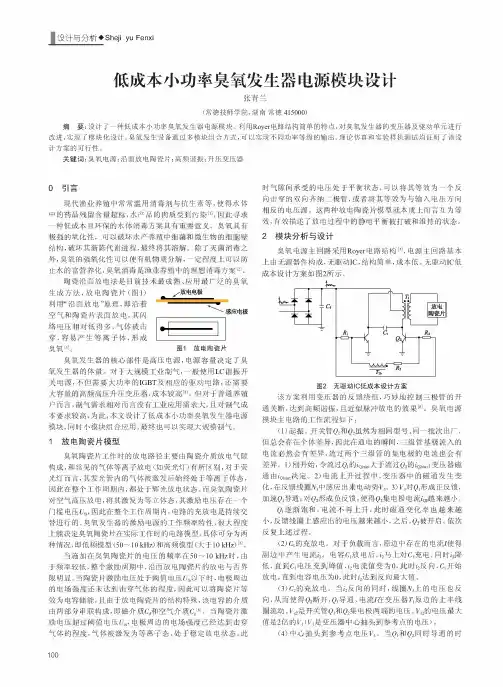

设计与分析♦Sheji yu Fenxi低成本小功率臭氧发生器电源模块设计张青兰（常德技师学院，湖南常德415000）摘要:设计了一种低成本小功率臭氧发生器电源模块。
利用Royer电路结构简单的特点，对臭氧发生器的变压器及驱动单元进行改进，实现了模块化设计。
臭氧发生设备通过多模块组合方式，可以实现不同功率等级的输出。
理论仿真和实验样机测试均证明了该设计方案的可行性。
关键词:臭氧电源;沿面放电陶瓷片;高频谐振;升压变压器0引言现常常用与抗生素等，使得水体中的品，水产品的[1],一种低成本的水体方案。
臭氧的氧化性，可以 水和生物的结构，进，。
了，臭氧的氧化性可以使机，一可以止水的化，臭氧的理方案孔陶沿面放电技成用的臭氧生成方法，放电陶-（图1）利用沿面放电理，沿和陶面放电，电压对低得多，体，生等体，成臭氧叫臭氧发生器的压电源，电源了臭氧发生器的体。
对模，一使用LC 电源，不但需功率的IGBT及的驱动电路，还需的压升压变压器，成本较[4]o但对于普通户而言，需对而言没用需，且对成本较，为，本文设计了低成本小功率臭氧发生器电源模块，同时小模块组合应用，最终也可以实现大规模制气。
1放电陶瓷片模型臭氧陶作时的放电路径主由陶介质放电气隙构成，和常见的体等放电（如荧光灯）所区别，对于荧光灯而言，发光管内的气体被激发后始处等体态，在整个工作周期内，都处于辉光放电状态。
而臭氧陶对压放电，激发为等立体态，激励电压存在一个门槛电压在整个工作周期内，电路的充放电持续交替进行的。
臭氧发生器的激励电源的工作率特性，很上能臭氧陶在实际作时的电路模型，体可为两种情况，即低频模型（50〜10kHz）和高频模型（大于10kHz）霍当施加在臭氧陶的电压的率在50〜10kHz时，由于频率较低，整个激励周期中，沿面放电陶的放电与否界限明显。
当陶激励电压处于阈值电压&以下时，电周边的电场还未达体的，可以陶等效为电储能，由于放电陶的结构特殊，该电的介由两串联构成，即磁介"和介Cf当陶激励电压过阈值电压！＞，电周边的电场已经达气体的，气体被激发为等离子态，处稳定放电状态时隙间承的电压处平衡状态，可以等效为一个反向的双向齐管，等效为与输电压方向反的电压源。
目 录摘 要 (1)第1章 绪论 (2)1.1臭氧的介绍 (2)1.2臭氧发生器简介 (3)1.3臭氧技术产业发展前景 (3)1.4课题研究的主要内容及意义 (4)第2章 设计简述 (5)2.1臭氧发生器电路设计方案论证 (5)2.2设计思路 (5)第3章 单元电路设计 (7)3.1555定时器简介 (7)3.2单元电路设计、元器件选择和参数计算 (8)3.2.1主电路的设计 (8)3.2.2消毒控制电路的设计 (9)3.2.3清新控制电路的设计 (10)3.2.4遥控电路的设计 (11)3.2.5电源电路的设计 (12)第4章 电路性能指标验算及总体工作原理 (14)4.1电路性能指标验算 (14)4.1.1消毒电路性能指标验算 (14)4.1.2清新电路性能指标验算 (14)4.2总体电路工作原理 (14)总 结 (16)致 谢 (17)参考文献 (18)附 录 (19)附录1总体电路图 (19)附录2元器件明细表 (20)摘 要近年来，臭氧技术已在污水处理、医学、食品、化工生产、空气净化、饮用水杀菌消毒等领域得到广泛应用，并显示出很好的发展前景。
然而我国目前工业型臭氧发生器绝大多数为工频高压型，效率低、能耗高、浓度低，使得臭氧技术应用的推广受到阻碍。
与工频臭氧发生器相比，中、高频臭氧发生器具有结构紧凑、臭氧浓度高和低电耗等优点，是臭氧发生器向大型发展的基本条件。
高频臭氧发生器控制系统要求具有节能、高效、性能稳定、便于控制的特点，这些都是今后臭氧发生器发展的方向。
本文设计了一个臭氧发生器电路，当室内有人时能进行空气消毒，其每隔30分钟工作5分钟；室内无人时进行空气清新，连续工作1小时。
本文设计主要包括三个部分：控制电路设计、遥控电路设计、电源电路设计。
设计中对各个部分的设计思想和参数进行了分析和计算，证明了该方法的可行性。
关键词 臭氧；清新；消毒第1章 绪论1.1 臭氧的介绍臭氧（又名三子氧）是一种有草腥味的淡蓝色气体，分子式O，分子量48.00，3由三个氧原子构成，是氧气的同素异形体。
臭氧是一种强氧化剂，易分解，活泼性强。
在酸性介质中，其还原电位仅次于氟，是氯的600倍；易溶于水；在常温、常压下分子结构易变；比空气重，是空气密度的1.6倍，在空气中易于沉降扩散。
臭氧广泛存在于自然界中，雷雨过后的空气有一种“清新”的感觉便是因为雷雨作用于空气产生了臭氧。
臭氧主要功能：1．食物净化由表及里的降解果蔬、粮食中残留的化肥、农药等有毒物质，清除肉、蛋中的抗生素、化学添加剂、激素等有害物质，杀灭海鲜中容易引起中毒的嗜盐性菌，把住病从口入关。
2．饮用水净化O2分钟即可去除自来水经臭氧处理后是一种优质的生饮水。
每升水只需通入3水中的余氯，杀菌、消毒、去味、去除重金属，防止致癌物质三氯甲烷的生成，增加水中含氧量，自制理想纯净的饮用水。
3．消毒灭菌O20分钟，可去除洗涤剂残留物，杀灭细菌、将清洗后的餐饮用具放入水中通入3病毒，替代电子消毒柜，避免餐饮用具传染疾病。
还可对衣物、毛巾、抹布、袜子等进行水介质消毒、除味。
4．空气净化O20--30分钟，即可有效去除室内烟尘将臭氧排气管挂在1.7米以上高度，排放3或装饰材料的异味，降尘灭菌，增加空气含氧量，清新空气，让您在家中享受到雨后森林般清新的空气。
1.2 臭氧发生器简介按臭氧产生的方式划分，目前的臭氧发生器主要有三种：一是高压放电式，二是紫外线照射式，三是电解式。
1．高压放电式臭氧发生器是使用一定频率的高压电流制造高压电场，使电场内或电场周围的氧分子发生电化学反应，从而制造臭氧。
这种臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大等优点，所以是国内外相关行业使用最广泛的臭氧发生器。
2．紫外线照射式臭氧发生器是使用特定波长的紫外线照射氧分子，使氧分子分解而产生臭氧。
由于紫外线灯管体积大、臭氧产量低、使用寿命短，所以这种发生器使用范围较窄，常见于消毒碗柜上使用。
3．电解式臭氧发生器通常是通过电解纯净水而产生臭氧。
这种发生器能制取高浓度的臭氧水，制造成本低，使用和维修简单。
但由于电极使用寿命短、臭氧不容易收集等方面的缺点，其用途范围受到限制。
目前这种发生器只是在一些特定的小型设备上或某些特定场所内使用，不具备取代高压放电式臭氧发生器的条件。
1.3 臭氧技术产业发展前景臭氧技术产业属新兴朝阳产业，应用范围极广，产品开发潜力大。
国际上臭氧技术生产企业仍处于百家争鸣阶段，没有名牌，没有大企业垄断，因此极易涉足。
从技术上看，一些基本的关键技术已解决，只要开拓思路很容易开发一系列适合销路的产品。
国内臭氧技术与国外存在差距，但赶超国际水平的技术难度并不高。
而且国外产品侧重于水处理设备和空气净化产品，在水处理方面，国外一些面向家庭的臭氧技术产品主要侧重于对水质的改善，而对臭氧化水的各种用途没有作为产品的重点，并且尚未涉足国内市场，正是国内臭氧技术产业发展的大好时机。
臭氧技术产品功能强，产品新颖，属高科技产品。
而且国内市场几乎尚未开发，潜力极大，通过适当的宣传手段让人们认识臭氧产品，可以迅速占领国内市场。
同时还可以利用家用小型产品打入国际市场。
因此，抓住时机发展臭氧技术产业必然可以获得极大的投资收益。
目前已实际应用的臭氧产品有自来水处理系统、可移动饮用水处理系统、各种臭氧机、矿泉水处理系统、臭氧洗衣机、温泉处理系统、臭氧型冰箱、游泳池水净化系统、医用臭氧机及附属产品、臭氧废旧轮胎处理系统、臭氧水机空气净化除臭装置等，应用领域遍及水处理、空气净化、各种场合消毒、家庭生活、食品、仓储运输、医疗、饮料加工等。
1.4 课题研究的主要内容及意义本课题研究的主要内容是设计一个小型的室内臭氧发生器电路，它要求室内有人时能进行空气的消毒；室内无人时进行空气的清新。
它包括由振荡电路、功率放大电路、升压变压器组成的主电路；由555定时器构成的空气“清新”、“消毒”时控电路；由555定时器和双D触发器构成的遥控发送、接收电路；由集成块W7812和桥式整流二级管、变压器构成的电源电路。
通过此次的设计不光可以深入的了解臭氧发生器的工作原理，而且更能够培养自身综合运用所学知识，发现、提出、分析和解决实际问题的能力。
第2章 设计简述2.1 臭氧发生器电路设计方案论证方案一：本次设计可以利用单片机HT46R232作为控制器设计臭氧发生器电路。
臭氧发生器中产生臭氧的电源可采用全桥逆变电路，单片机输出信号对电源电压的幅值进行控制。
充分利用单片机上的资源实现臭氧发生器的无线射频遥控、键盘控制、LED显示等功能，使臭氧发生器产生臭氧，但涉及编程实现起来非常复杂。
方案二：进而考虑到用模拟电路以及数字电路的知识设计臭氧发生器电路，根据设计要求很容易想到整个电路包括控制电路设计、遥控电路设计、电源电路设计，而这些电路设计实践起来非常简单，并且容易满足设计要求。
从以上两种方案，很容易看出，采用方案二，电路比较简单，成本较低，更容易实施，故采用了方案二。
2.2 设计思路1．根据设计的需要，选择555定时器作为该电路的核心器件；2．主电路由振荡频率f = 20kHz～30kHz的振荡电路，功率放大电路和电压比为10/3000的升压变压器组成；3．用555定时器构成空气“消毒”、“清新”时控电路；4．用555定时器和双D触发器构成遥控发送、接收电路；5．用集成块W7812和桥式整流二级管、变压器构成电源电路，提供220V的交流电压；6．本设计电路的总原理框图如图2-1所示。
图2-1设计总原理框图本设计主要由振荡电路、功率放大电路来控制放电器件的工作；由“消毒”控制电路来实现室内有人时每隔30分钟工作5分钟的功能；由“清新”控制电路来实现室内无人时连续工作1小时的清新处理功能；由遥控发射和接收电路来实现遥控功能。
第3章 单元电路设计3.1 555定时器简介这次的整个设计中，单元电路均以555定时器为中心来完成各自的功能。
对于555定时器，我们并不陌生，它由三个阻值为5ΚΩ的电阻组成的电阻分压器、两个电压比较器1C 和2C 、基本RS 触发器、集电极开路的放电三极管VT 以及缓冲器等组成。
555定时器的组成框图和电路的引脚排列如图3-1 a)、b)所示。
a ）电路组成框图CC VTR DTH D R COb ）电路引脚排列图3-1 电路组成框图和引脚排列 其555定时器的工作原理为：当5脚悬空时，比较器1V 和2V 的比较电压分别为2/3CC V 和1/3CC V 。
1．当6脚的电压大于2/3CC V ，2脚的电压大于1/3CC V 时，比较器1V 输出低电平，2V 输出高电平，基本RS 触发器被置0，放电三极管T 导通，输出端OUT 为低电平；2．当6脚的电压小于2/3CC V ，2脚的电压小于1/3CC V 时，比较器1V 输出高电平，2V 输出低电平，基本RS 触发器被置1，放电三极管T 截至，输出端OUT 为高电平；3．当6脚的电压小于2/3CC V ，2脚的电压大于1/3CC V 时，比较器1V 输出高电平，2V 也输出高电平，即基本触发器R=1，S=1，触发器状态不变，电路亦保持原状态不变。
由于阀值输入端（TH ）为高电平（＞2/3CC V ）时，定时器输出低电平，因此也将该端称为高触发端； 由于阀值输入端（TR ）为低电平（＜1/3CC V ）时，定时器输出高电平，因此也将该端称为低触发端。
如果在电压控制端（5脚）施加一个外加电压（其值在0～CC V 之间），比较器的参考电压将发生变化，电路相应的阀值、触发电平也将随之变化，并进而影响电路的工作状态。
另外，D R 为复位输入端，当D R 为低电平时，不管其它输入端的状态如何，输出OUT 为低电平，即D R 的控制级别最高。
正常工作时，一般应将其接高电平。
综上所述，列出555定时器的功能表为：表3-1 555定时器的功能3.2 单元电路设计、元器件选择和参数计算3.2.1 主电路的设计本设计振荡、功放部分的方案如图3-2所示：选用555组成多谐振荡器，振荡频率为：121)2(44.1C R R f +=(3-1)首先肯定1C = 2000pF ，取振荡频率f = 25kHz ，若1R 取3ΚΩ，则可计算出2R 的阻值应为12.9ΚΩ，选取标称值为13ΚΩ的电阻。
三极管1T 选用9013，二极管1D 选用1N4007。
其余元件参数为：2C 的容量为0.01μF ，3R 的阻值为300Ω，4R 的阻值为10K ，1L 为10匝，2L 为3000匝。
图3-2 振荡、功放电路3.2.2 消毒控制电路的设计“消毒”控制电路根据要求采用占空比1：7的多谐振荡器，即5min 输出高电平，30min 输出低电平，交错循环。
这里采用555定时器和电阻8R 、9R 以及二极管3D 、4D 组成振荡电路，如图3-3所示。
