臭氧机的构造及原理

臭氧发生器原理图和电路原理图,臭氧发生器安装方法臭氧发生器是用于制取臭氧气体（O3）的装置。

臭氧易于分解无法储存，需现场制取现场使用（特殊的情况下可进行短时间的储存），所以凡是能用到臭氧的场所均需使用臭氧发生器。

臭氧发生器在饮用水，污水，工业氧化，食品加工和保鲜，医药合成，空间灭菌等领域广泛应用。

臭氧发生器产生的臭氧气体可以直接利用，也可以通过混合装置和液体混合参与反应。

下面一起来了解臭氧发生器原理图和电路原理图,臭氧发生器安装方法吧。

一、臭氧发生器原理1.电晕放式臭氧发生器工作原理：干燥的氧气或含氧气体流过由内电和外电极组成的电晕放电区，放电区内施加数千伏的高频高压电能，将流入放电区的原料气电离生成臭氧。

2.电解式臭氧发生器原理：利用水的电化学氧化法生成臭氧。

含有水化荧光阴离子电解质的水中，在近似室温下以高电流功率可将水氧化成臭氧。

二、臭氧发生器电路原理图臭氧部分需要控制的参数主要有浓度和流量。

流量的实现只需调节相应的调节阀就可以实现，而臭氧浓度则跟许多因素有关，如气源、电源、发生器的结构和冷却方式。

在本设计中主要调节臭氧发生器的工作频率，实现对臭氧浓度的调节。

保持气体流量不变的情况下，调节臭氧发生器逆变电源的输出频率，工作频率改变，则高压放电功率改变，从而实现臭氧浓度的调节。

本文的臭氧发生器采用介质阻挡电晕放电法来产生臭氧。

主要由空气预处理系统、冷却系统、供电电源和放电室(采用管式臭氧发生单元即为臭氧发生管)等四部分组成。

本文涉及的臭氧发生器示意图如图1所示，即用空气压缩机把空气压入气体净化除湿设备，出来的千燥洁净空气导入臭氧发生管，由高压电源对臭氧发生管供电，在电极间放电，使流过臭氧发生管的空气形成一定浓度的臭氧。

由于在电晕放电时，会导致电极和介电体表面温度的升高，因而加速臭氧的分解，所以必须对臭氧发生管进行冷却，以控制管内工作温度在一定范围内。

早期的臭氧发生器供电系统采用工频直接升压方式，此法的优点是结构简单。

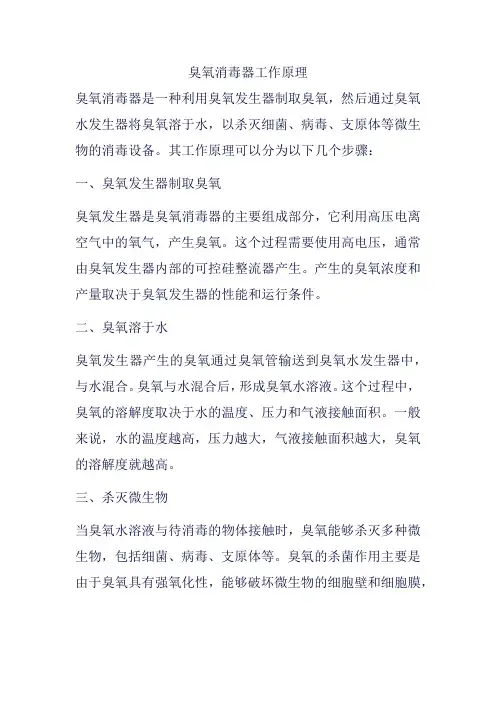

臭氧消毒器工作原理臭氧消毒器是一种利用臭氧发生器制取臭氧，然后通过臭氧水发生器将臭氧溶于水，以杀灭细菌、病毒、支原体等微生物的消毒设备。

其工作原理可以分为以下几个步骤：一、臭氧发生器制取臭氧臭氧发生器是臭氧消毒器的主要组成部分，它利用高压电离空气中的氧气，产生臭氧。

这个过程需要使用高电压，通常由臭氧发生器内部的可控硅整流器产生。

产生的臭氧浓度和产量取决于臭氧发生器的性能和运行条件。

二、臭氧溶于水臭氧发生器产生的臭氧通过臭氧管输送到臭氧水发生器中，与水混合。

臭氧与水混合后，形成臭氧水溶液。

这个过程中，臭氧的溶解度取决于水的温度、压力和气液接触面积。

一般来说，水的温度越高，压力越大，气液接触面积越大，臭氧的溶解度就越高。

三、杀灭微生物当臭氧水溶液与待消毒的物体接触时，臭氧能够杀灭多种微生物，包括细菌、病毒、支原体等。

臭氧的杀菌作用主要是由于臭氧具有强氧化性，能够破坏微生物的细胞壁和细胞膜，从而杀灭微生物。

此外，臭氧还能够与微生物的DNA等重要分子发生反应，阻断其复制过程，从而杀灭微生物。

四、安全防护机制为了确保使用安全，臭氧消毒器通常配备有安全防护机制。

例如，有些臭氧消毒器会配备有超压保护装置，当设备内部压力超过设定值时，会自动切断电源，防止设备损坏和人员受伤。

此外，有些臭氧消毒器还会配备有漏电保护装置和过热保护装置等安全防护机制。

五、尾气处理在消毒过程中，未完全溶解的臭氧气体以及产生的其他气体需要进行处理，以防止对环境和人体造成危害。

通常采用尾气吸收装置对未完全溶解的臭氧气体和其他有害气体进行吸收处理。

尾气吸收装置一般由填料塔、吸收塔等组成，使用时需添加相应的吸收剂，如碱液、石灰乳等，将有害气体吸收中和。

六、操作及维护操作臭氧消毒器需要有一定的专业知识和技能。

在使用过程中，应严格按照产品说明书进行操作，避免误操作导致设备损坏或人员受伤。

同时，为保证设备的正常运转和延长使用寿命，应定期对设备进行维护保养，如清洗设备表面、更换磨损部件、检查电线电缆等。

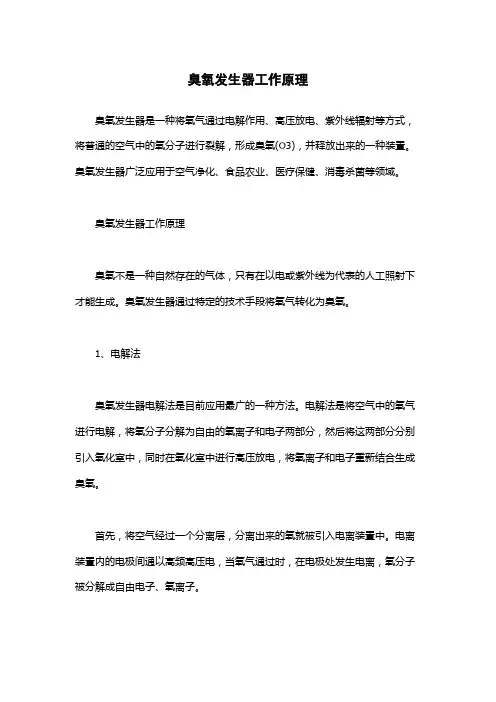

臭氧发生器工作原理臭氧发生器是一种将氧气通过电解作用、高压放电、紫外线辐射等方式，将普通的空气中的氧分子进行裂解，形成臭氧(O3)，并释放出来的一种装置。

臭氧发生器广泛应用于空气净化、食品农业、医疗保健、消毒杀菌等领域。

臭氧发生器工作原理臭氧不是一种自然存在的气体，只有在以电或紫外线为代表的人工照射下才能生成。

臭氧发生器通过特定的技术手段将氧气转化为臭氧。

1、电解法臭氧发生器电解法是目前应用最广的一种方法。

电解法是将空气中的氧气进行电解，将氧分子分解为自由的氧离子和电子两部分，然后将这两部分分别引入氧化室中，同时在氧化室中进行高压放电，将氧离子和电子重新结合生成臭氧。

首先，将空气经过一个分离层，分离出来的氧就被引入电离装置中。

电离装置内的电极间通以高频高压电，当氧气通过时，在电极处发生电离，氧分子被分解成自由电子、氧离子。

在电解室中通以空气，氧气被电解出来并形成低浓度的臭氧，然后再将其送往氧化室中进行高压放电，使臭氧进一步形成高浓度臭氧。

2、紫外线法另外一种常见的臭氧发生方法是紫外线法，它是通过紫外线对氧分子进行裂解生成臭氧的一种方式。

具体实现流程如下：空气通过过滤器进入紫外线杀菌箱体内，经过由紫外线灯管构成的紫外线杀菌器，并紫外线的照射下，氧元素与空气中的氧子和氧离子相结合，生成高浓度臭氧。

听觉效应的可视化。

臭氧发生器的优点1、杀菌速度快：臭氧的杀菌能力比其他传统的消毒方式优越。

臭氧分子可以穿透细菌细胞壁，进入到细胞内部，对菌体的DNA、RNA分子进行破坏，从而达到杀菌的效果。

因为臭氧杀菌速度快，所以可用于医疗、食品以及住宅等公共场所的消毒。

2、除臭效果好：臭氧分子可以与杂质分子进行化学反应，并将其分解成稳定的无害分子，协同细菌杀死，从而达到空气净化、除臭的效果。

3、使用范围广：臭氧发生器可用于食品农业、医疗保健、空气净化等领域，可以应用于空气净化、水处理、消毒杀菌、医疗保健等方面。

臭氧发生器的缺点1、臭氧具有一定的毒性：高浓度臭氧对人体呼吸道具有一定的刺激性和危害性。

臭氧发生器的组成构件【文章正文】一、引言臭氧发生器是一种常见的空气净化设备，通过将空气中的氧气转换成臭氧，起到杀菌消毒、除臭去味、空气净化等作用。

在这篇文章中，我们将深入探讨臭氧发生器的组成构件，以帮助你更好地理解这一设备的工作原理和功能。

二、主体部分作为一个复杂的设备，臭氧发生器由多个组成构件组成。

下面我们将逐一介绍这些构件的作用和功能。

1. 氧气供应系统臭氧发生器的核心组成部分是氧气供应系统。

它通过提供纯净的氧气来支持臭氧的生成。

这个系统通常包括一个氧气罐、一个氧气净化器和一个氧气流量控制器。

氧气罐存储着高纯度的氧气，氧气净化器则用于去除氧气中的杂质和水分，而氧气流量控制器则用于控制氧气的流量，确保臭氧生成的稳定性和可控性。

2. 电源系统臭氧发生器需要电源来提供能量，使得臭氧发生器能够正常运行。

电源系统主要包括电源适配器、电源线和相关的电子元件。

电源适配器将交流电转换为臭氧发生器需要的直流电，电源线用于连接电源适配器和臭氧发生器，而电子元件则用于控制电源供应和保护电气部分的稳定性和安全性。

3. 臭氧发生器反应室臭氧发生器反应室是一个封闭的空间，用于进行臭氧的生成和传播。

反应室内部涂有抗腐蚀材料，以防止臭氧对金属构件的腐蚀。

反应室内通常放置着一个臭氧发生器芯片，这个芯片通过电子技术将氧气转化为臭氧。

反应室还需要配备温度和湿度控制系统，以确保臭氧生成的效果和稳定性。

4. 控制系统臭氧发生器的控制系统负责监测和控制整个设备的运行和参数。

控制系统包括温度传感器、湿度传感器、氧气浓度传感器和臭氧浓度传感器等。

这些传感器通过采集和反馈相关数据，使得控制系统能够实时调节臭氧发生器的运行参数，以达到最佳的效果和效率。

5. 过滤系统过滤系统是臭氧发生器的重要组成部分，用于过滤和净化空气。

臭氧发生器通常配备有多级过滤器，包括预过滤器、高效过滤器和活性炭过滤器等。

这些过滤器能够有效地去除空气中的颗粒物、细菌、病毒、异味等，确保臭氧生成后的空气质量更加清新和健康。

臭氧清洗机的原理
臭氧清洗机利用臭氧（O3）的强氧化性能进行清洁和消毒。

其工作原理如下：
1. 发生器产生臭氧：清洗机内部有一个臭氧发生器，它通过电场放电或紫外线照射等方式将氧气（O2）分解成自由氧原子（O）。

这些自由氧原子会与其他氧分子结合形成臭氧分子
（O3）。

发生器控制产生的臭氧量，确保达到清洁和消毒所
需的浓度。

2. 臭氧进入清洗室：产生的臭氧被导入清洗室，通过特定的通道或管道进入操作空间。

清洗机通常设计为密闭的，以确保臭氧不外泄，在处理过程中能够充分与污染物接触。

3. 臭氧与污染物反应：臭氧具有很强的氧化能力，能够与细菌、病毒、霉菌和有机物等污染物接触后进行反应。

臭氧分子中的自由氧原子与污染物分子中的双键进行反应，将它们氧化成无害物质。

这个过程称为氧化反应，通过这种方式可以去除臭味和杀灭微生物。

4. 臭氧降解：臭氧在具有较强氧化反应后会逐渐分解，并最终转化为常见的氧气。

清洗室内的插排或过滤器会帮助过滤掉臭氧。

为了避免人员暴露于高浓度的臭氧中，清洗机通常会配备安全保护措施。

臭氧清洗机的工作过程可周期性或持续进行，根据清洗和消毒的需要来确定使用时间。

它被广泛应用于食品加工、医疗卫生、
水处理、室内空气净化和污水处理等领域，以有效去除污染物并提高环境卫生水平。

臭氧机的工作原理
臭氧机的工作原理是通过电离和氧气分子的反应产生臭氧气体。

通常，臭氧机由两个主要组件组成：臭氧发生器和臭氧反应器。

臭氧发生器是臭氧机的关键部分。

它通常包括一个电离室，该电离室内有两个电极，而它们之间形成一个电场。

当电源传递电流时，电场会使空气分子产生电离。

电离后的电子碰撞氧气分子，将其分解成两个氧原子。

这些氧原子稍后重新组合成臭氧分子，这是一个由三个氧原子组成的不稳定分子。

臭氧反应器是另一个重要部分，可以用来控制并利用生成的臭氧。

臭氧通过反应器传输，并与空气中的有害物质发生反应。

臭氧的强氧化性能使其能够迅速氧化和分解有机物、细菌、病毒和其他污染物。

臭氧气体在臭氧反应器内与污染物接触后，会将其氧化成无害的物质，或将其分解成较小的分子。

这些被氧化或分解的物质随后被过滤或捕获，以确保处理后的空气是干净和无害的。

在臭氧机的运行过程中，会定期更换臭氧发生器中的电离室以确保它的效果和效率。

总之，臭氧机的工作原理是通过电离氧气分子产生臭氧气体，
并利用臭氧的强氧化性能将有害物质分解或氧化，使空气得到净化。

臭氧发生器的工作原理
臭氧发生器的工作原理是通过电离臭氧器产生活性臭氧气体，然后将其释放到空气中，以达到净化空气的效果。

具体工作原理如下：
1. 电离臭氧器：臭氧发生器中的电离臭氧器是一个充满电能的电场空气净化设备。

通过电离臭氧器的两个极板间通电，产生高电压电场，使周围的空气发生电离。

2. 电离产生臭氧：在高电压电场中，由于电离作用和跳跃电子现象的影响，一部分氧分子将被电离成带正电的氧离子和自由电子。

这些自由电子会与氧分子发生碰撞，将其电离成臭氧。

3. 臭氧释放：电离臭氧器会释放出电离产生的臭氧气体。

臭氧气体具有强烈的氧化作用，可以快速分解和氧化有机污染物、异味物质、细菌、病毒等有害物质，从而达到净化空气的目的。

需要注意的是，臭氧发生器在工作过程中会产生臭氧气体，臭氧浓度过高会对人体产生不良影响，因此在使用臭氧发生器时需要保持室内空气流通，避免长时间接触高浓度的臭氧。

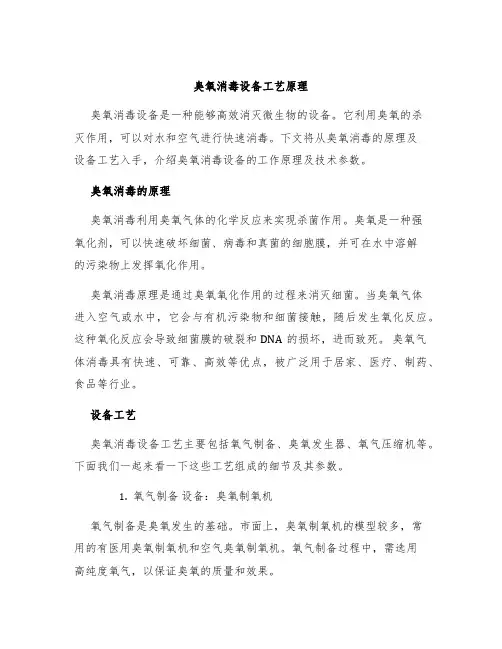

臭氧消毒设备工艺原理臭氧消毒设备是一种能够高效消灭微生物的设备。

它利用臭氧的杀灭作用，可以对水和空气进行快速消毒。

下文将从臭氧消毒的原理及设备工艺入手，介绍臭氧消毒设备的工作原理及技术参数。

臭氧消毒的原理臭氧消毒利用臭氧气体的化学反应来实现杀菌作用。

臭氧是一种强氧化剂，可以快速破坏细菌、病毒和真菌的细胞膜，并可在水中溶解的污染物上发挥氧化作用。

臭氧消毒原理是通过臭氧氧化作用的过程来消灭细菌。

当臭氧气体进入空气或水中，它会与有机污染物和细菌接触，随后发生氧化反应。

这种氧化反应会导致细菌膜的破裂和DNA的损坏，进而致死。

臭氧气体消毒具有快速、可靠、高效等优点，被广泛用于居家、医疗、制药、食品等行业。

设备工艺臭氧消毒设备工艺主要包括氧气制备、臭氧发生器、氧气压缩机等。

下面我们一起来看一下这些工艺组成的细节及其参数。

1.氧气制备设备：臭氧制氧机氧气制备是臭氧发生的基础。

市面上，臭氧制氧机的模型较多，常用的有医用臭氧制氧机和空气臭氧制氧机。

氧气制备过程中，需选用高纯度氧气，以保证臭氧的质量和效果。

2.臭氧发生器设备：臭氧发生器臭氧发生器是臭氧消毒设备的核心部分。

臭氧发生器可将氧气分子分解成臭氧，实现臭氧消毒的过程。

其工作原理基于电离技术，在机内通过特定的电流进行电离，分离出氧气分子，使其变成高能的单原子O，而后与分子O2结合成为臭氧O3。

发生器的功率强弱决定了产生臭氧浓度和效率。

3.氧气压缩机设备：氧气压缩机氧气压缩机是臭氧消毒设备的必备部分。

它的主要作用是将空气压缩成高模压力气体并送往臭氧发生器进行臭氧产生。

压缩机的功率会影响臭氧发生器的产氧量和氧气产生的压力。

技术参数臭氧消毒设备的技术参数是来自工艺的总结与对比，也是是衡量设备质量的目标。

以下是臭氧消毒设备最常用的技术参数：1.臭氧浓度臭氧浓度是表示臭氧发生器产生臭氧的浓度，一般以克/立方米为单位。

功率越大，在机内产生的臭氧浓度越高，杀菌效果也会随之提升。

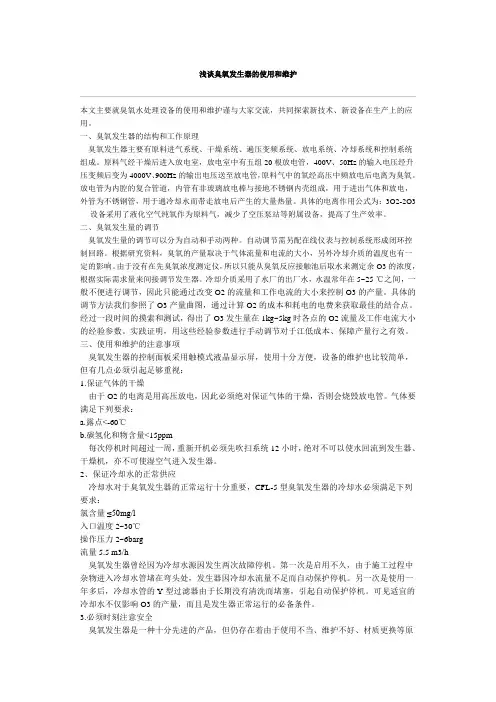

浅谈臭氧发生器的使用和维护本文主要就臭氧水处理设备的使用和维护谨与大家交流，共同探索新技术、新设备在生产上的应用。

一、臭氧发生器的结构和工作原理臭氧发生器主要有原料进气系统、干燥系统、遍压变频系统、放电系统、冷却系统和控制系统组成。

原料气经干燥后进入放电室，放电室中有五组20根放电管，400V、50Hz的输入电压经升压变频后变为4000V、900Hz的输出电压送至放电管，原料气中的氧经高压中频放电后电离为臭氧。

放电管为内腔的复合管道，内管有非玻璃放电棒与接地不锈钢内壳组成，用于进出气体和放电，外管为不锈钢管，用于通冷却水而带走放电后产生的大量热量。

具体的电离作用公式为：3O2-2O3 设备采用了液化空气纯氧作为原料气，减少了空压泵站等附属设备，提高了生产效率。

二、臭氧发生量的调节臭氧发生量的调节可以分为自动和手动两种。

自动调节需另配在线仪表与控制系统形成闭环控制回路。

根据研究资料，臭氧的产量取决于气体流量和电流的大小，另外冷却介质的温度也有一定的影响。

由于没有在先臭氧浓度测定仪，所以只能从臭氧反应接触池后取水来测定余O3的浓度，根据实际需求量来间接调节发生器。

冷却介质采用了水厂的出厂水，水温常年在5~25 ℃之间，一般不便进行调节，因此只能通过改变O2的流量和工作电流的大小来控制O3的产量。

具体的调节方法我们参照了O3产量曲图，通过计算O2的成本和耗电的电费来获取最佳的结合点。

经过一段时间的摸索和测试，得出了O3发生量在1kg~5kg时各点的O2流量及工作电流大小的经验参数。

实践证明，用这些经验参数进行手动调节对于江低成本、保障产量行之有效。

三、使用和维护的注意事项臭氧发生器的控制面板采用触模式液晶显示屏，使用十分方便，设备的维护也比较简单，但有几点必须引起足够重视：1.保证气体的干燥由于O2的电离是用高压放电，因此必须绝对保证气体的干燥，否则会烧毁放电管。

气体要满足下列要求：a.露点<-60℃b.碳氢化和物含量<15ppm每次停机时间超过一周，重新开机必须先吹扫系统12小时，绝对不可以使水回流到发生器、干燥机，亦不可使湿空气进入发生器。
