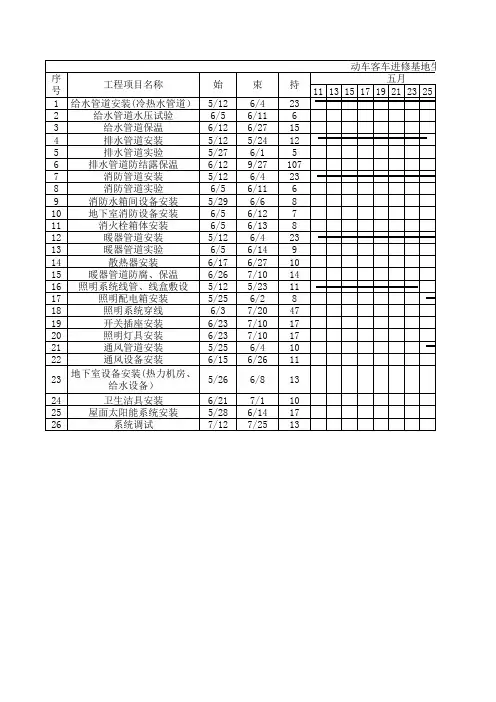

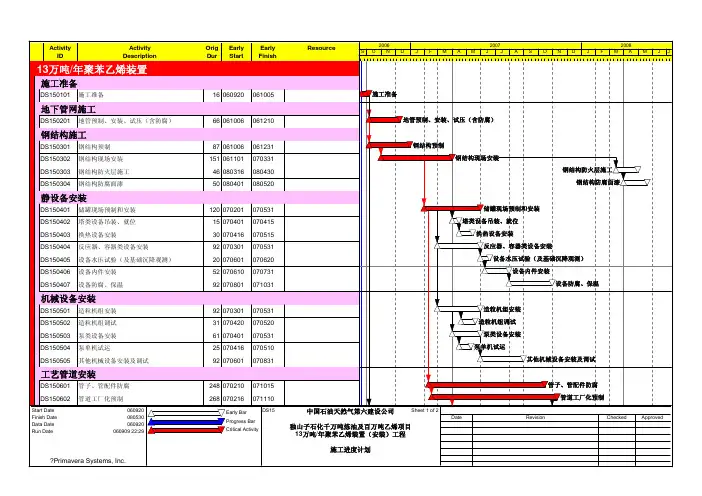

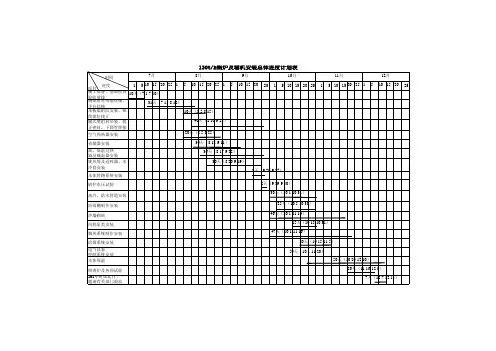

换热站设备安装横道图
- 格式:xls
- 大小:23.50 KB
- 文档页数:1

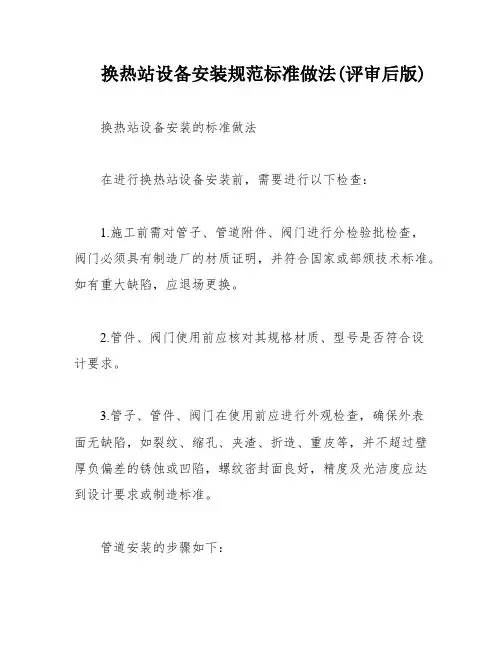

换热站设备安装规范标准做法(评审后版)换热站设备安装的标准做法在进行换热站设备安装前,需要进行以下检查:1.施工前需对管子、管道附件、阀门进行分检验批检查,阀门必须具有制造厂的材质证明,并符合国家或部颁技术标准。
如有重大缺陷,应退场更换。
2.管件、阀门使用前应核对其规格材质、型号是否符合设计要求。
3.管子、管件、阀门在使用前应进行外观检查,确保外表面无缺陷,如裂纹、缩孔、夹渣、折造、重皮等,并不超过壁厚负偏差的锈蚀或凹陷,螺纹密封面良好,精度及光洁度应达到设计要求或制造标准。
管道安装的步骤如下:1.管道在安装前需检查、检验合格,并用水平仪测量出支架立柱标高线,以此为基准标高线,并检查支架立柱垂直偏差和相对位置准确性。
2.管道安装前,首先应根据设计要求定出阀门、管件、补偿器的位置,再按管道的标高,根据管道距离和坡度大小,算出每根立柱支架的高度差。
将检验检查合格的管子,在施工现场用坡口机打出坡口,并清除管端、四周铁锈,用吊装工具吊装,吊装时要有有经验的吊装工指挥,吊装就位好,用临时支撑或用烘干的电焊条点焊,找平找正,并根据标高调整滑托,调整管子的坡度和平直度,以保证安装焊接合格。
3.参加焊接的电焊工必须由劳动保障部门考试合格,并具有与该焊接项类相同的焊接资格证书和相应工作经验,参加模拟试焊的焊工操作施焊。
4.壁厚相同的管子、管件组对时,应符合下列要求:I、II级焊缝不应超过壁厚的10%,且不大于1mm;III、IV级焊接缝不应超过壁厚的20%,且不大于2mm。
管子、管件组对的,检查坡口质量,坡口表面上不得有裂纹、夹层等缺陷。
焊条应进行烘干,烘干温度220℃,保温2小时,使用时随取随用,用不到时装入保温筒内以防受潮。
能在地面位置转动焊接尽量在地平面转动焊接,采用水平固定焊接,组对时,管轴线必须对正,以免出现弯折,在距接口中心200mm处测量,允许偏差1mm/m,全长允许偏差最大不超过10mm。
施焊程序应按照仰焊、立焊、平焊的顺序进行,这种方法能够有效地分离铁水和焊渣,使透度易于控制。

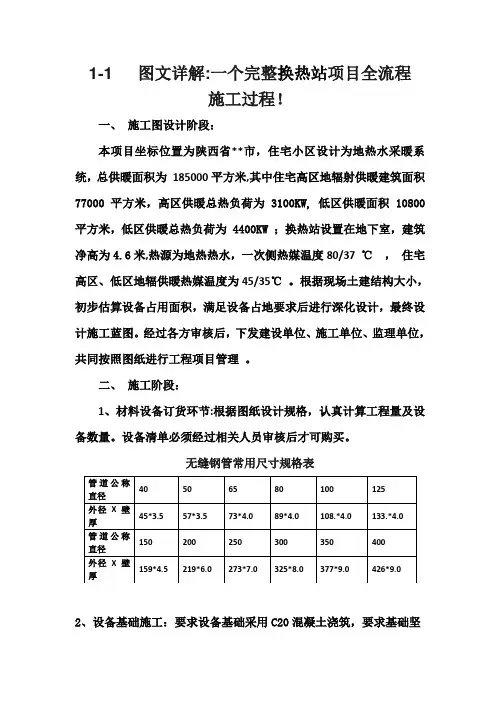

1-1 图文详解:一个完整换热站项目全流程
施工过程!
一、施工图设计阶段:
本项目坐标位置为陕西省**市,住宅小区设计为地热水采暖系统,总供暖面积为185000平方米,其中住宅高区地辐射供暖建筑面积77000 平方米,高区供暖总热负荷为 3100KW, 低区供暖面积 10800 平方米,低区供暖总热负荷为 4400KW ;换热站设置在地下室,建筑净高为4.6米,热源为地热热水,一次侧热媒温度80/37 ℃,住宅高区、低区地辐供暖热媒温度为45/35℃。

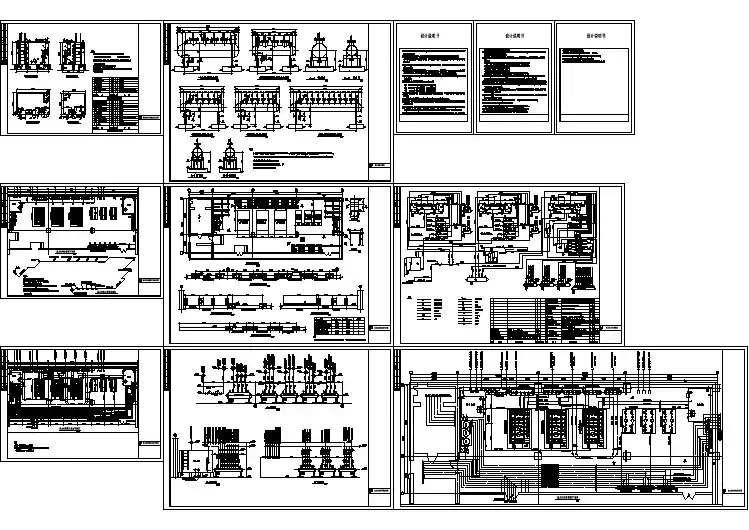

根据现场土建结构大小,初步估算设备占用面积,满足设备占地要求后进行深化设计,最终设计施工蓝图。
经过各方审核后,下发建设单位、施工单位、监理单位,共同按照图纸进行工程项目管理。
二、施工阶段:
1、材料设备订货环节:根据图纸设计规格,认真计算工程量及设备数量。
设备清单必须经过相关人员审核后才可购买。
无缝钢管常用尺寸规格表
2、设备基础施工:要求设备基础采用C20混凝土浇筑,要求基础坚
固可靠。
最好从建筑筏板直接浇筑。
按照图示尺寸
固定模板,误差控制在5mm内。
混凝土平整度在4mm
内。

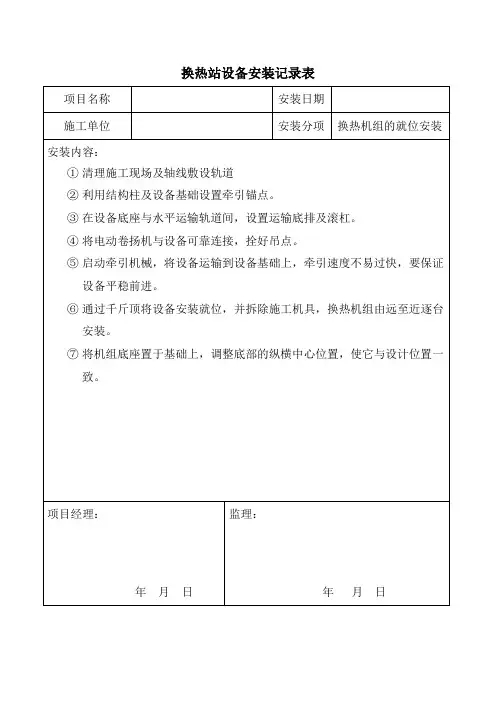

3、备就位工作:根据设备位置,及时固定各设
备,设备基础20mm减震垫齐全。
4、管道连接:一次侧管道采用DN200管道,二次侧管道主管采用DN350,本工程高区设计二台循环水泵,低区设计二台循环水泵,四台补水泵,根据设计管道大小,由于水泵口往往比主管道小,因此需要加偏心(同心)大小转接头后接入主管道。
待续见1-2。
换热站设备安装标准做法(总10页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除一、安装前检查1、施工前分检验批检查管子、管道附件,阀门必须具有制造厂的材质证明,如有重大缺陷时应退场更换,其指标应符合现行国家或部颁技术标准。
2、管件、阀门使用前应按设计要求核对其规格材质、型号。
3、管子、管件、阀门在使用前应进行外观检查,外表面应无以下缺陷:(1)无裂纹、缩孔、夹渣、折造、重皮等缺陷。
(2)不超过壁厚负偏差的锈蚀或凹陷。
(3)螺纹密封面良好,精度及光洁度应达到设计要求或制造标准。
二、管道安装1、管道在安装前经检查、检验合格,并用水平仪测量出支架立柱标高线,在安装时以此为基准标高线,并检查支架立柱垂直偏差和相对位置准确性。
2、管道安装前,首先应根据设计要求定出阀门、管件、补偿器的位置,再按管道的标高,根据管道距离和坡度大小,算出每根立柱支架的高度差。
将检验检查合格的管子,在施工现场用坡口机打出坡口,并清除管端、四周铁锈,用吊装工具吊装,吊装时要有有经验的吊装工指挥,吊装就位好,用临时支撑或用烘干的电焊条点焊,找平找正,并根据标高调整滑托,调整管子的坡度和平直度,以保证安装焊接合格。
3、参加焊接的电焊工必须由劳动保障部门考试合格,并具有与该焊接项类相同的焊接资格证书和相应工作经验,参加模拟试焊(工艺方法特点、规范参数和线能量、操作手法和焊接程序、焊接缺陷的产生原因和危害、预防方法和返修、焊接接头的性能及其影响因素,焊接应力和变形及其影响因素和防止方法)的焊工操作施焊。
4、壁厚相同的管子、管件组对时,应符合下列要求:(1)I、II级焊缝不应超过壁厚的10%,且不大于1mm。
(2)III、IV级焊接缝不应超过壁厚的20%,且不大于2mm。
(3)管子、管件组对的,检查坡口质量,坡口表面上不得有裂纹、夹层等缺陷。
(4)焊条应进行烘干,烘干温度220℃,保温2小时,使用时随取随用,用不到时装入保温筒内以防受潮。

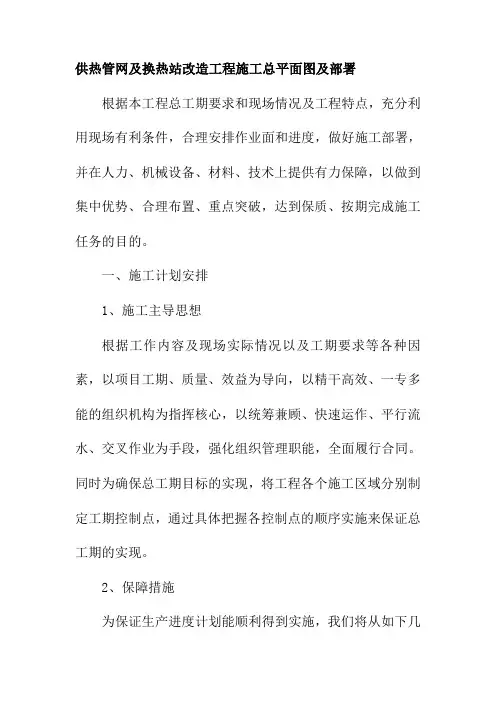

盟城小区热力改造工程工期保证措施1、计划控制1.1项目部由总项目经理负责施工运行计划的编制及监督,确保未经监理同意项目经理不得离开现场或更换。
1.2项目部建立能满足本工程要求的硬件系统及外部设备。
1.3根据本标段的施工难点和工程项目,合理确定开竣工日期,施工工期计划实现动态控制。
采用组织措施,技术措施,经济措施和合同措施加以规范和约束。
施工前明确工期计划的编制原则和关键控制点,施工中做到事前控制,及时检查分析,找准影响计划的原因,采用有效手段及时纠正偏差,保证施工计划的完成。
1.4在施工中,及时向总包方提供施工进度计划,并根据工程进度适时修正经总包方批准的施工进度计划,使进度与计划保持一致。
2、合同控制2.1为保证施工进度计划顺利实施,我项目部将严格按照合同和施工组织设计配备人力、物力资源。
2.2要求全体员工熟悉、掌握合同条款,明确工期目标、质量目标、HSE目标以及承包方的权利和义务;以和同为约束,自觉履行合同义务;制定切实可行的施工计划,加强施工管理,按期完成合同中规定的所有工作任务,从而保证工期目标实现。
2.3在施工过程中,做好开、竣工日期的管理和施工记录。
做好技术管理,及时进行质量评定工作,确保工程质量达到总包方要求。
2.4按照合同对预结算的要求,即使编制施工预算,上报总包方审批。
项目部设专人负责合同的具体实施,及时向总包方提供合同管理方面的资料及统计报表。
2.5严格分包程序,如分包工程的某一部分时,应向总包方或监理提出申请。
得到同意后,再与分包商签订合同。
且在施工过程中,从质量、进度及HSE等各方面对分包商严格管理。
2.6投标文件中所任命的各部门管理人员,自始至终坚守岗位,当确需离开工地时,应向总包方或监理提出申请,获得批准后离岗。
若总包方或监理认定需调换者,承包商将无条件服从。
2.7施工人员和施工设备、机具按总包方要求进入施工现场。
2.8服从总包方的统一安排,确保合同的严肃性。
3、现场控制3.1项目经理现场指挥、协调施工,及时向总包方代表或监理汇报工作,根据现场情况合理调整施工进度。
