换热站电气安装施工方案及方法一、方案内容（一）工程概述该项目是针对换热站的电气安装工程，旨在完成换热站电气设备的选型、布置以及工程施工等任务，以确保换热站的正常运行。

（二）施工目标1.确保电气设备的选型合理，满足换热站的工艺要求；2.保证电气设备的布置合理，方便日常维护和管理；3.保证电气设备的施工质量，确保系统的安全可靠。

（三）施工内容1.低压电气主线路的布线与连接；2.电动机的安装与接线；3.电气仪表的安装与接线；4.控制柜的安装与接线；5.照明设备的安装与接线。

二、施工方法（一）前期准备1.确定施工队伍：根据工程的规模和要求，组建专业施工队伍；2.准备施工资料：收集电气设备的技术规格书、施工图纸以及相关安装指导书；3.选购施工材料：根据需要，选购适合的电缆、电线、开关插座等施工材料。

（二）施工准备1.清理施工区域：对施工区域进行清理，确保施工区域的整洁，为后续施工创造良好环境；2.安装施工设备：安装施工需要的临时电源、电缆架、脚手架等设备；3.定位布线：根据电气设备的布置要求，确定低压电气线路的走向和布线方式。

（三）施工流程1.低压电气主线路的布线与连接：根据施工图纸的要求，进行低压电气主线路的布线，确保电缆、电线的敷设整齐、排列有序。

然后进行电缆与接线端子之间的连接、牢固可靠。

2.电动机的安装与接线：根据电动机的性能要求和施工图纸，进行电动机的安装，确保电动机的固定牢固。

然后进行电动机与配电柜之间的接线，接线时应按照接线图纸进行正确连接，保证电动机正常运行。

3.电气仪表的安装与接线：根据仪表的特性和要求，进行仪表的安装，并进行仪表与电源线的连接，确保仪表能够正常使用。

4.控制柜的安装与接线：根据施工图纸和控制柜的特性，进行控制柜的安装，确保控制柜的固定稳定。

然后进行控制柜内部的电器元件的接线，确保接线规范、正确。

5.照明设备的安装与接线：根据照明布置方案，进行照明设备的安装，确保设备的固定稳定。

换热站安装施工方案Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT国电哈尔滨热电有限公司2016年热网扩建工程换热站安装施工方案目录一、换热站安装施工方案1.设备安装设备验收：与供货方按验收清单对设备的外观、备件、附件、尺寸、数量进行检查清点，同时接收随机附有的设备出厂合格证明书及安装说明书等技术文件。

小件入库，大件不露天，机加件涂油，对主要传动内件进行清洗，对地脚螺栓、附件、润滑油等情况进行最终确认。

基础检查验收：基础上应明显的画出设备位号、标高基准线、纵横中线；逐项核对、验收，检查无误后与土建专业办理正式交接手续。

设备安装（1）设备在安装时，应采取有效的保护措施，避免设备受损坏，在把设备从门口运输到安装位置的过程中，可以制作2个钢制排子及20根滚杠，然后用5t导链配合钢制排子上运到安装位置。

（2）设备吊装装利用泵房内的电动单梁桥式起重机进行设备的吊装（3）泵安装前应对基础尺寸、位置、标高及机器缺件、损坏或锈蚀等情况进行复查：整体安装的泵，以进出口法兰面或其他水平加工面为基准进行找平。

水平度允许偏差：纵向为m；横向为m。

泵的联轴器或传动胶带找正工作要符合泵的技术文件要求。

（4）设备就位后经过调整要对设备进行灌浆。

预留孔灌浆前灌浆处要处理干净；灌浆采用细碎石混凝土，其强度比基础或地坪的混凝土强度高一级；灌浆时应捣实，并不能使地脚螺栓倾斜和影响设备的安装精度。

当灌浆层与设备底座面接触要求较高时，采用无收缩混凝土或水泥砂浆。

灌浆前要敷设外模板。

外模板至设备底座面外缘距离不宜小于60mm。

（5）垫铁安装根据设备尺寸，按文件及施工规范规定计算后，确定组数和层数，但每组最多不准超过五块，并尽量不采用薄垫铁，放置平垫铁时，厚的宜放在下面，薄的宜放在中间且不易小于2mm。

待设备最终找正找平将垫铁压实后，将垫铁相互点焊在一起，但绝不允许将垫铁与设备底座点焊在一起。

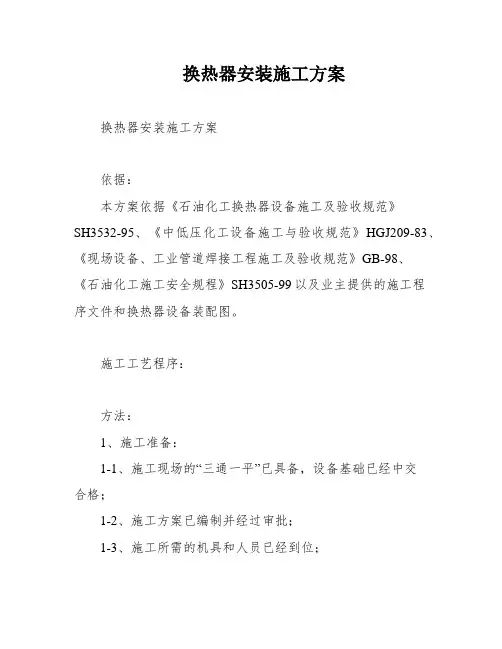

换热器安装施工方案换热器安装施工方案依据：本方案依据《石油化工换热器设备施工及验收规范》SH3532-95、《中低压化工设备施工与验收规范》HGJ209-83、《现场设备、工业管道焊接工程施工及验收规范》GB-98、《石油化工施工安全规程》SH3505-99以及业主提供的施工程序文件和换热器设备装配图。

施工工艺程序：方法：1、施工准备：1-1、施工现场的“三通一平”已具备，设备基础已经中交合格；1-2、施工方案已编制并经过审批；1-3、施工所需的机具和人员已经到位；1-4、所有用于测量的仪器已进行校核，并在使用合格周期内。

2、设备基础验收及处理：2-1、设备安装前，应对基础进行检查，混凝土基础的外形尺寸、坐标位置及预埋件应符合设计图样的要求；2-2、混凝土基础的允许偏差应符合规范中的要求；2-3、预埋地脚螺栓的螺纹应无损坏、锈蚀，并且有保护措施；2-4、滑动端预埋板上表面的标高、纵横向中心线及外形尺寸、地脚螺栓应符合设计图样的要求；2-5、预埋板表面应光滑平整，不得有挂渣、飞溅及油污。

水平度偏差不得大于2mm/m。

基础抹面不应高出预埋板的上表面。

2-6、换热器安装后利用垫铁进行找正，因此在基础验收合格后，在放置垫铁的位置处凿出垫铁窝，其水平度允许偏差为2mm/m。

3、垫铁的选用及安装要求：3-1、当设备的负荷由垫铁组承受时，设备每个地脚螺栓近旁放置一组垫铁，垫铁组尽量靠近地脚螺栓。

3-2、垫铁组放置尽量放在设备底座的加强筋下，相邻两垫铁组的距离宜为500m。

3-3、每一组垫铁组的高度一般为30-70mm，且不超过5块，设备安装后垫铁露出设备支座底板边缘10-20mm。

斜垫铁成对使用，斜面要相向使用，搭接长度不小于全长的3/4，偏斜角度不超过3度。

3-4、每组垫铁组面积应根据负荷按下式计算：A≥C（Q1+Q2）*104/R安装质量控制点：以上步骤都应严格按照规范要求进行操作，确保换热器安装质量符合规范。

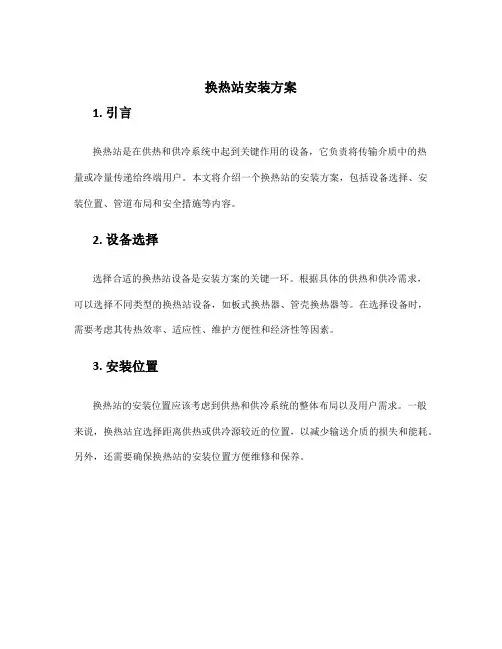

换热站安装方案1. 引言换热站是在供热和供冷系统中起到关键作用的设备，它负责将传输介质中的热量或冷量传递给终端用户。

本文将介绍一个换热站的安装方案，包括设备选择、安装位置、管道布局和安全措施等内容。

2. 设备选择选择合适的换热站设备是安装方案的关键一环。

根据具体的供热和供冷需求，可以选择不同类型的换热站设备，如板式换热器、管壳换热器等。

在选择设备时，需要考虑其传热效率、适应性、维护方便性和经济性等因素。

3. 安装位置换热站的安装位置应该考虑到供热和供冷系统的整体布局以及用户需求。

一般来说，换热站宜选择距离供热或供冷源较近的位置，以减少输送介质的损失和能耗。

另外，还需要确保换热站的安装位置方便维修和保养。

4. 管道布局合理的管道布局可以提高换热站的运行效率和安全性。

在设计管道布局时，应尽量减少管道的弯曲和阻力，确保介质流通畅通。

同时还要注意管道的绝热措施，以减少能量的损失。

5. 安全措施安全是换热站安装方案中至关重要的考虑因素之一。

为确保操作人员和设备的安全，需要采取一系列安全措施，如安装防爆装置、设置过温过压保护装置等。

此外，还需要进行完善的防火措施和密封措施，以防止发生事故和泄漏。

6. 维护保养换热站的维护保养是保证其长期稳定运行的关键。

在安装方案中，应考虑到维护保养的便利性，包括设备的拆卸和更换、管道的清洗和检修等。

此外，还需要定期进行设备的检查和维修，以确保其性能和安全。

7. 成本估算最后，安装方案需要进行成本估算，以确保项目的经济可行性。

成本估算应包括设备采购成本、场地改造成本、安装人工费用以及维护保养费用等各方面。

同时，还应考虑到设备的使用寿命和能耗，以评估整体运营成本。

8. 结论通过合理的设备选择、安装位置、管道布局和安全措施等，我们可以设计并实施一个高效、可靠和安全的换热站安装方案。

在实施方案的过程中，还需要注意成本估算和维护保养工作。

通过科学的设计和精细的施工，我们可以为用户提供舒适、可靠的供热和供冷服务。

换热站安装施工设计的方案换热站是供热系统中非常重要的设施，它起到连接供热源和用户的桥梁作用。

换热站的安装施工设计方案需要综合考虑供热系统的特点、热负荷需求、热源选择、管道布置等因素，以确保其正常运行和提供稳定的供热服务。

以下是一个换热站安装施工设计方案的例子。

1.设计概况本项目是一座城市地下集中供热系统的换热站设计，面积为150平方米，总热负荷为5000千瓦。

设计要求保证换热站的运行高效、安全、可靠，同时满足城市供热系统的运行要求。

2.设计原则（1）运行可靠：换热站的设计应考虑设备的选型和布置，保证供热系统的可靠运行，避免故障和停机时间。

（2）效率优化：通过选用高效的换热器、泵和管道布置，减少能源损失和压力损失，提高供热系统的效率。

（3）安全可靠：换热站的设计应考虑设备的安装和使用安全，如合理设置防火措施、安装报警系统等，确保人员和设备的安全。

（4）可维护性：换热站的设计应考虑设备的维护和保养，如合理设置设备布局，方便维修和检修。

3.设计方案（1）换热器选择：根据热负荷需求，选用足够的换热器容量，并考虑设备的热效率和可靠性。

推荐采用板式换热器，具有换热效率高、压力损失小、占地面积小等优点。

（2）泵选型和布置：选用高效的泵和适当的数量，以确保整个供热系统的流量和压力需求。

考虑到泵的运行可靠性和节能要求，推荐采用变频调速泵，并合理设置泵的布置方式。

（3）管道布置：根据供热负荷和管道长度，采用合适的管径和管材，以减小管道阻力、压力损失和热损失。

在设计中要注意减少管道的弯曲和阻塞，确保供热系统的畅通和流量均衡。

（4）安全设施：换热站的设计应考虑安全设施的设置，如防火墙、烟雾报警器、灭火系统等，以确保设备和人员的安全。

（5）维护设施：合理设置设备的布局，方便设备的维护和保养。

设计中要考虑维护通道、检修平台和设备标识等，以提高设备的可维护性。

4.施工步骤（1）确定施工队伍，并制定详细的施工计划。

（2）进行现场勘察和测量，确定换热站的具体位置和布局。

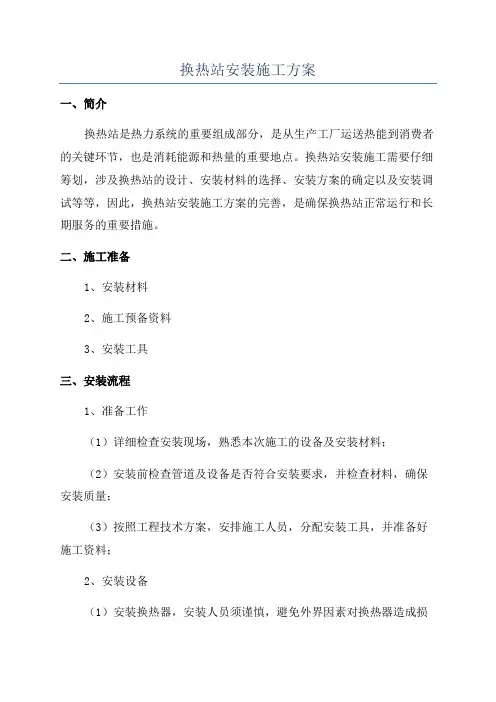

换热站安装施工方案
一、简介
换热站是热力系统的重要组成部分，是从生产工厂运送热能到消费者的关键环节，也是消耗能源和热量的重要地点。

换热站安装施工需要仔细筹划，涉及换热站的设计、安装材料的选择、安装方案的确定以及安装调试等等，因此，换热站安装施工方案的完善，是确保换热站正常运行和长期服务的重要措施。

二、施工准备
1、安装材料
2、施工预备资料
3、安装工具
三、安装流程
1、准备工作
（1）详细检查安装现场，熟悉本次施工的设备及安装材料；
（2）安装前检查管道及设备是否符合安装要求，并检查材料，确保安装质量；
（3）按照工程技术方案，安排施工人员，分配安装工具，并准备好施工资料；
2、安装设备
（1）安装换热器，安装人员须谨慎，避免外界因素对换热器造成损。

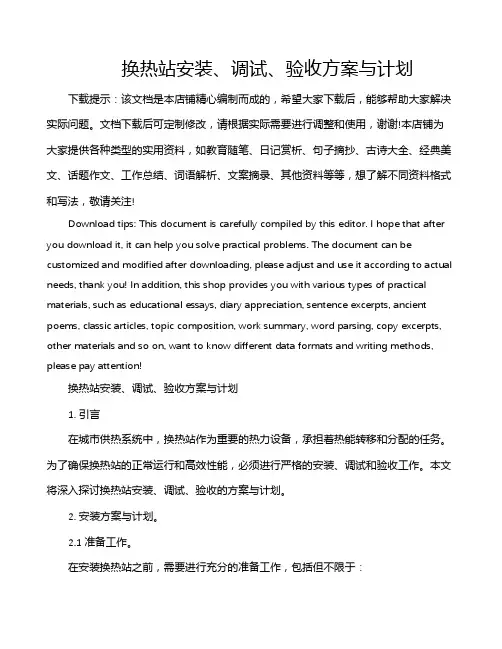

换热站安装、调试、验收方案与计划下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!换热站安装、调试、验收方案与计划1. 引言在城市供热系统中，换热站作为重要的热力设备，承担着热能转移和分配的任务。

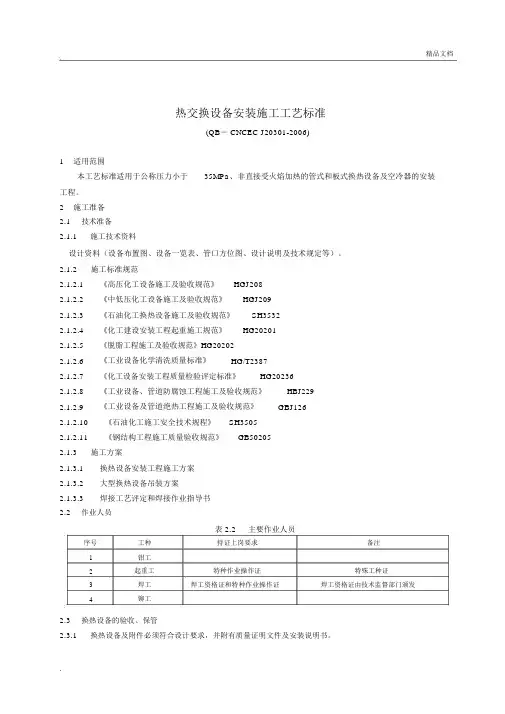

精品文档热交换设备安装施工工艺标准(QB－ CNCEC J20301-2006)1适用范围本工艺标准适用于公称压力小于35MPa、非直接受火焰加热的管式和板式换热设备及空冷器的安装工程。

2施工准备2.1技术准备2.1.1施工技术资料设计资料（设备布置图、设备一览表、管口方位图、设计说明及技术规定等）。

2.1.2施工标准规范2.1.2.1《高压化工设备施工及验收规范》HGJ2082.1.2.2《中低压化工设备施工及验收规范》HGJ2092.1.2.3《石油化工换热设备施工及验收规范》SH35322.1.2.4《化工建设安装工程起重施工规范》HG202012.1.2.5《脱脂工程施工及验收规范》HG202022.1.2.6《工业设备化学清洗质量标准》HG/T23872.1.2.7《化工设备安装工程质量检验评定标准》HG202362.1.2.8《工业设备、管道防腐蚀工程施工及验收规范》HBJ2292.1.2.9《工业设备及管道绝热工程施工及验收规范》GBJ1262.1.2.10《石油化工施工安全技术规程》SH35052.1.2.11《钢结构工程施工质量验收规范》GB502052.1.3施工方案2.1.3.1换热设备安装工程施工方案2.1.3.2大型换热设备吊装方案2.1.3.3焊接工艺评定和焊接作业指导书2.2作业人员表 2.2主要作业人员序号工种持证上岗要求备注1钳工2起重工特种作业操作证特殊工种证3焊工焊工资格证和特种作业操作证焊工资格证由技术监督部门颁发4铆工2.3换热设备的验收、保管2.3.1换热设备及附件必须符合设计要求，并附有质量证明文件及安装说明书。

2.3.2设备检验时应对照装箱单及图纸仔细核对下列各项：2.3.2.1箱号、箱数及包装情况。

2.3.2.2设备名称、特性（包括设备压力、试验压力、设计强度及工作介质）。

2.3.2.3设备外形尺寸及管口方位。

2.3.2.4设备内件、附件的规格、尺寸及数量。

换热站施工方案简介换热站是对供热系统进行热能传递的关键设备，负责将回收或外部热能传递给供热系统，提供热水和热空气供应。

本文将介绍换热站的施工方案，包括施工前的准备工作、施工流程的安排、施工质量控制和施工后的验收工作。

施工前的准备工作在进行换热站施工前，需要完成以下准备工作：1. 设计方案的确认在施工前，需要对设计方案进行确认，并与设计人员进行沟通，了解设计要求和技术参数。

确保施工过程中能够按照设计方案进行操作。

2. 材料的准备根据设计方案和施工要求，提前准备好所需的施工材料，包括换热器、管道、阀门等。

确保材料的质量和数量符合要求，并进行检查和验收。

3. 施工人员的培训对参与施工的工人进行培训，使其了解换热站的施工流程、安全注意事项和质量控制要求。

确保施工人员具备必要的专业知识和技能。

施工流程的安排在施工过程中，按照以下流程进行操作：1. 安装基础设施首先进行基础设施的安装，包括支架、基础板等。

根据设计方案的要求，进行精确的测量和放线，确保基础设施的位置和高度符合要求。

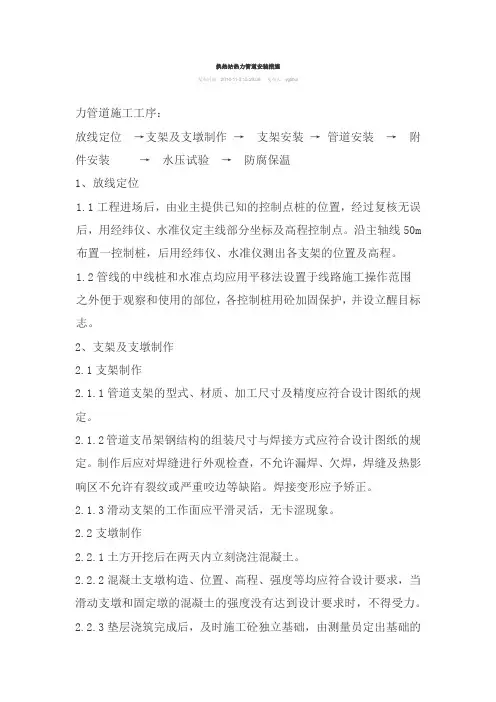

2. 安装管道和设备根据设计方案，按照管道的走向和布局进行管道、阀门和设备的安装。

确保管道连接紧密、无泄漏，并采取必要的防腐措施。

3. 连接电气设备根据设计方案，对电气设备进行连接，包括电动阀门、温度传感器、液位计等。

确保电气连接正确可靠，并进行必要的绝缘和接地处理。

4. 安装控制系统根据设计方案，安装换热站的控制系统，包括控制面板、自动调节阀门等。

确保控制系统与电气设备的连接正确，系统能够正常运行。

5. 施工质量控制在施工过程中，要进行质量控制，包括对材料质量的检查、施工工艺的监督和施工过程的记录。

确保施工质量符合设计要求和施工规范。

施工后的验收工作在施工完成后，需要进行验收工作，包括以下内容：1. 系统漏水测试对换热站进行系统漏水测试，检查管道和阀门的密封性能，确保系统无泄漏。

2. 设备运行测试对安装的设备进行运行测试，检查设备的工作状态和性能是否正常。

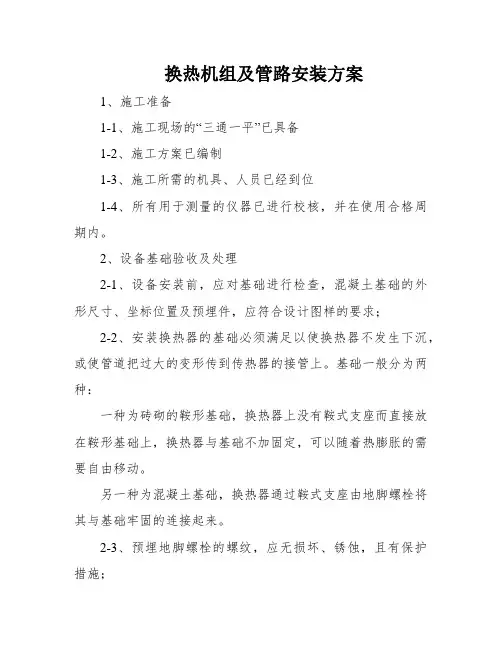

换热机组及管路安装方案1、施工准备1-1、施工现场的“三通一平”已具备1-2、施工方案已编制1-3、施工所需的机具、人员已经到位1-4、所有用于测量的仪器已进行校核，并在使用合格周期内。

2、设备基础验收及处理2-1、设备安装前，应对基础进行检查，混凝土基础的外形尺寸、坐标位置及预埋件，应符合设计图样的要求；2-2、安装换热器的基础必须满足以使换热器不发生下沉，或使管道把过大的变形传到传热器的接管上。

基础一般分为两种：一种为砖砌的鞍形基础，换热器上没有鞍式支座而直接放在鞍形基础上，换热器与基础不加固定，可以随着热膨胀的需要自由移动。

另一种为混凝土基础，换热器通过鞍式支座由地脚螺栓将其与基础牢固的连接起来。

2-3、预埋地脚螺栓的螺纹，应无损坏、锈蚀，且有保护措施；2-4、滑动端预埋板上表面的标高、纵横向中心线及外形尺寸、地脚螺栓，应符合设计图样的要求；2-5、预埋板表面应光滑平整，不得有挂渣、飞溅及油污。

水平度偏差不得大于2mm/m。

基础抹面不应高出预埋板的上表面。

2-6、换热器安装后利用垫铁进行找正，因而在基础验收合格后，在放置垫铁的位置处凿出垫铁窝，其程度度允许偏差为2mm/m3、垫铁的选用及安装要求3-1、当设备的负荷由垫铁组承受时，设备每个地脚螺栓近旁放置一组垫铁，垫铁组尽量靠近地脚螺栓。

3-2、垫铁组放置尽量放在设备底座的加强筋下，相邻两垫铁组的距离宜为500m。

4、设备及其附件检查4-1、设备及其附件进场后应进行检验。

4-2、设备开箱应有两方共同参加，按照装箱清单，逐一核实设备及零部件的名称、型号和规格。

4-3、检查设备和零部件的外观和包装情况，如有缺陷损坏和锈蚀，特别是设备的连接管、排出管、法兰密封面等处有无变形和缺陷；应做出记录，并报建设单位进行处理。

4-4、开箱搜检齐备的设备如不能马上就位，必须对设备及其零、部件和专用工具妥善保管，不得使其变形、损坏、锈蚀、错乱或丢失。

4-5、换热设备存放地点，应设在地势较高，易排水，道路通畅的场合。
