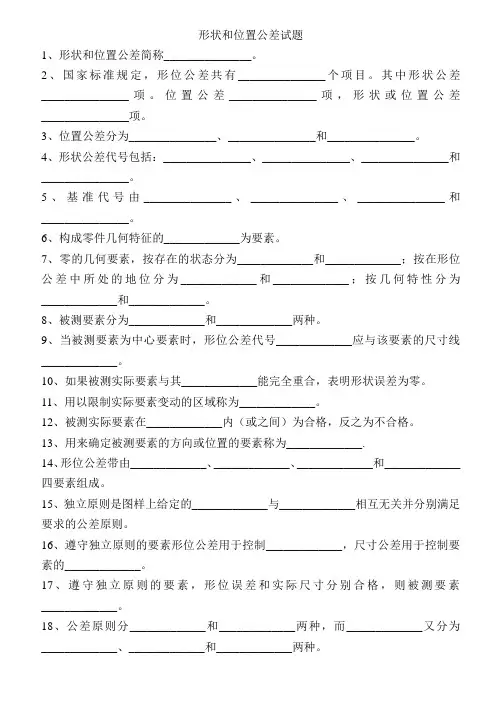

形位公差测试题

公差第四章练习题

73、 形状和位置公差简称 _________________ o

74、 国家标准规定，形位公差共有 ______________________ 个项目。其中形状公差

_______________ 项。位置公差 _______________________ 项，形状或位置公差 项。

75、 位置公差分为 _______________ 、 ________________ 和 _________________ o

76、 形状公差代号包括： _________________ 、 _________________ 、 _______________

和 ________________ O

77、 基准代号由 ___________________ 、 __________________ 、 _________________ 和

78、 构成零件几何特征的 ____________ 为要素。

79、 零的几何要素，按存在的状态分为 _______________ 和 ______________ ;按在形位

公差中所处的地位分为 ___________________ 和 ______________ ;按几何特性分为

_____________ 和 _____________ O

80、 被测要素分为 ____________ 和 _______________ 两种。

81、 当被测要素为中心要素时，形位公差代号 _______________ 应与该要素的尺寸线

82、 如果被测实际要素与其 _______________ 能完全重合，表明形状误差为零。

83、 用以限制实际要素变动的区域称为 _______________ ©

84、 被测实际要素在 ______________ 内（或之间）为合格，反之为不合格。

85、 用来确定被测要素的方向或位置的要素称为 ________________ •

86 形位:公差带由 _____________ 、 ______________ 、 _____________ 和 _____________

四要素组成。

87、 独立原则是图样上给定的 _______________ 与 _______________ 相互无关并分别满足

要求的公差原则。

88、 遵守独立原则的要素形位公差用于控制 ________________ ,尺寸公差用于控制要

素的 ______________ o

89、 遵守独立原则的要素，形位误差和实际尺寸分别合格，则被测要素

90、 相关原则是指图样上给定的 ______________ 和 _____________ 相互有关的公差原

则。

只要被测要素的形状误差小于或等于形位公差，则该要素一定位于形位公差带内。（91 x公差原则分 两种，而

两种。 又分为

92、 最大实体原则用于被测要素时，应在框格中公差数值后加注

应用于基准要素时，应在框格中基准代号字母后加注 __________

93、 当包容原则用于单一要素时，应在尺寸公差后面标注 _______

原则用于关联要素时，应在公差值的框格内标注 ______________

二、判断题

K凡具有几何学意义的、没有任何形状误差的、绝对正确的处于理想状态的要素，称为 理想要素。（）

2、 在图样上给定了形状或位置公差要求的要素称为实际要素。

3、 实际要素就是被测要素。（）

4、 被测要素必是实际要素。（）

5、 基准本身是一个理想要素。（）

6、 只有形状公差要求的要素是单一要素。（）

7、 具有位置公差要求的要素必是关联要素。（）

8、

9、 形位公差带的大小有给定的形位公差t所决定。（）

10、关联实际要素就是有位置公差要求的被测要素。（）

1K被测要素标注时，用带箭头的指引线将被测要素与公差框格的一端相连。指引线的箭 头应与公差带的宽度方向或直径相一致。

12、

13、 形位公差带的方向是公差带的延伸方向，它与测量方向垂直。

对直线度，当在互相垂直的两方向上限制直线度误差，其公差带形状是四棱柱。

圆度的公差带两同心圆的圆心一定与零件轴线重合。（）

15、 圆柱度的公差带两同轴圆柱面的轴线与被测圆柱面的轴线无关。

16、 被测要素为各要素的公共轴线，指引线的箭头可以直接指在公共轴线上。（） 全跳动分径向、端向和斜向全跳动三种。（）

径向全跳动公差带与圆柱度公差带一样，都是半径差为公差值的两同轴圆柱面 18、

之间的区域（） 19s形位公差的附加要求，需用文字说明时，属于被测要素数量的说明，应在公差 框格的 上方。()

20、 当被测要素遵守包容原则时，其实际要素的作用尺寸不得超出最大实体边界。

()

21、 最大实体原则要求是控制被测要素的边界。 ()

三、综合题

仁在表中填写出形位公差各项目的符号，并注明该项目是属于形位公差还是属于 位置公

差。

项目 符号 形位公差类

别 项目 符号 形位公差类

别

同轴度

圆度

圆柱度

平行度

位置度 圆跳动

面轮廓度

平面度

全跳动 直线度

2、说明图中形位公差代号标注的含义

3、按下列要求在习题图上标出形位公差代号。

(1) 0 50mm圆柱面素线的直线度公差值为0.02mm。

(2) 0 30mm圆柱面的圆柱度公差值为0.05mm。

(3) 整个零件的轴线必须位于直径0. 04mm的圆柱面内

0. 05

巾 36b6

1

-口 0. 01 — 0. 01

O 0. 01 阳 0. 05

5、将下列技术要求用代号标注在习题图上。

(1) 0 20d7圆柱面任一素线的直线度公差值为0.05mm。

(2) 0 40m7轴线相对于(J) 20d7轴线的同轴度公差值为(J) 0・01mm。

(3) (J) 10H6槽的两平行平面中任一平面对另一平面的平行度公差值为0. 015mm

(4) (J) 10H6槽的中心平面对(J) 40m7轴线的对称度公差值为0.01mmo

(5) (J) 20d7圆柱面的轴线对(J) 40m7圆柱右端面的垂直度公差值为© 0.02mm。

g T

g A

i —I

% t n I LD 令

r 0 co

■&

4、说明图中形位公差代号标注的含义(按形位公差读法及公差带含义两种方法说 40 ±0. 08 60+0. 095

6说明形位公差标注的含义

7、改正下列形位公差标注的错误(不改变形位公差项目) (1)

（2）根据下列技术要求，分别在零件图中进行标注（单位为 mm）

（1） 0 39H7孔的轴线必须位于直径为公差值0.04mm,且与基准© 16H6孔轴线同 轴 的圆柱面内。

（2）圆锥面绕①39H7孔轴线作无轴向回转时，在任一测量圆锥面上的跳动量不大于

0. 04mmo

（3）零件的左端面围绕39H7孔轴线旋转一周时，在任一测量圆锥面上的跳动量不 大于 0.

04mmo

（3） 4个e HH9孔轴线必须分别位于直径为公差值0.1mm,且以相对基准右端面及（J）

39H7孔轴线所确定的理想位置为轴线的圆柱面内。

8—销轴如图所示，试按要求填空及填表。

（1） 尺寸公差和形状公差遵守相关原则，此相关原则为 __________________ 直线度

公差值4）0.015mm称为 _____________ 。

（2） 销轴的实际尺寸必须在 ______________ mm和 _____________ mm之间。

（3） 当销轴的直径为4）10mm时，轴线直线度公差为 ______________ mm=

（4） 当销轴的直径为e 9. 97mm时，公差度的补偿值为 _______________ mm,销轴

的轴线直线度公差为 _______________ mm二

（5）填表

实际尺寸 公差补偿值 直线度公差值

4)10

0 9.99

0 9.98

(J) 9.97

9如图所示，试求：

（1） 给定直线度公差值。

（2） 公差最大补偿值

（3） 最大直线度公差值

（4） 当孔的实际尺寸为（1）60. 02mm时，直线度公差是多少?

10.如图所示，试按要求填空并回答问题。 7Za

— 4 m

T—1

r

NTM

（1）当孔处在最大实体状态时，孔的轴线对基准平面 A的平行度公差为

_____________ mm。

(2) ______________________________________ 孑L的局咅0实际尺寸必须在 mm至 mm

之间。

(3) 孔的直径为最小实体尺寸为4)6. 6mm时，孔轴线对基准A的平行度公差为 mm。

(4) 一实际孔，测得其孔径为(p 6.55mm，孔轴线对基准A平行度误差为0.12mm, 问该孔是否合格？

1K 一销轴尺寸标注如图所示，试按要求填空，并填表。

(1) _________________________________________ 销轴的局部实际尺寸必须在 mm至

_____________________________________________ mm之间o

(2) __________________________________________ 当销轴的直径为最大实体尺寸mm

时，允许的轴线直线度误差

为 _____________ mmo此时。销轴为一个0 10mm的 __________________ C

(3)填表

单一要素实际尺寸 销轴线的直线度公差

0 10

4)9.995

© 9.99

e 9.985

12、一零件尺寸标注如习题所示，试回答并填表

(1) ___________________________________ 细轴的 实际尺寸应在mm至 m m 之间。

(2) 细轴直径为何尺寸时，允许的

细轴轴线对基准平面 A的垂直度误差最大？其

最大值为多少？

(3)填表

关联要素实际尺寸 允许的垂直度公差

e 40.025

e 40.02

e 40.015

e 4o.oi

e 40.009
