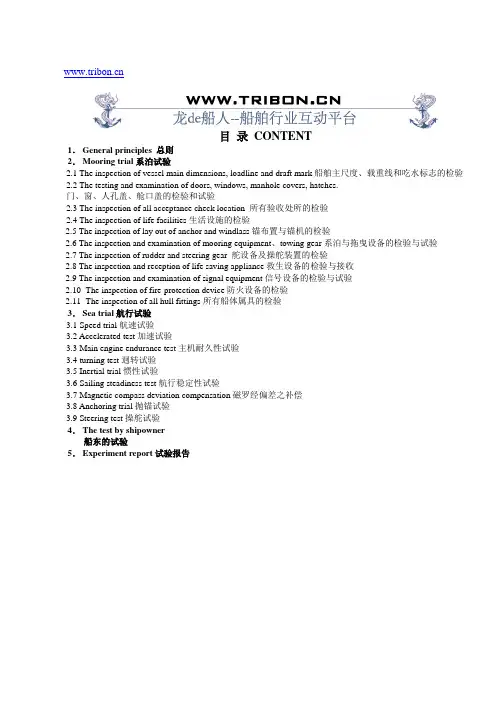

目录CONTENT1．General principles 总则2．Mooring trial系泊试验2.1 The inspection of vessel main dimensions, loadline and draft mark船舶主尺度、载重线和吃水标志的检验2.2 The testing and examination of doors, windows, manhole covers, hatches.门、窗、人孔盖、舱口盖的检验和试验2.3 The inspection of all acceptance check location 所有验收处所的检验2.4 The inspection of life facilities生活设施的检验2.5The inspection of lay out of anchor and windlass锚布置与锚机的检验2.6The inspection and examination of mooring equipment、towing gear系泊与拖曳设备的检验与试验2.7The inspection of rudder and steering gear 舵设备及操舵装置的检验2.8The inspection and reception of life saving appliance救生设备的检验与接收2.9The inspection and examination of signal equipment信号设备的检验与试验2.10 The inspection of fire-protection device防火设备的检验2.11 The inspection of all hull fittings所有船体属具的检验3．Sea trial航行试验3.1 Speed trial航速试验3.2 Accelerated test加速试验3.3 Main engine endurance test主机耐久性试验3.4 turning test迥转试验3.5 Inertial trial惯性试验3.6 Sailing steadiness test航行稳定性试验3.7 Magnetic compass deviation compensation磁罗经偏差之补偿3.8 Anchoring trial抛锚试验3.9 Steering test操舵试验4．The test by shipowner船东的试验5．Experiment report试验报告1．General principles总则1.1.This vessel is a seagoing ship which is classed BV. Therefore, in addition to meet therequirement of dock and sea trial program, also shall meet the requirement of the relevant examination and sea trial regulations of BV. This sea trial program can be carried out if approved by BV and shipowner.本船为入级BV之海船，因此，除满足本系泊与航行试验大纲外，也应满足BV有关检验和试航的规则，此试验大纲需经BV及船东认可方能执行。

SN362、SN363、SN365船体系泊及航行试验大纲-终版20120921

SN362、SN363、SN365船体系泊及航行试验大纲-终版20120921

总述1.本大纲按照《海船系泊及航行试验通则》GB/T 3471-1995的要求编制。

2.本大纲包括系泊试验及航行试验，涉及电气和轮机的内容，请查找相应文件。

各项目的试验程序由负责船舶建造的管理部门决定。

3.在各项目试验开始前，各有关人员应熟悉该项目的使用说明书及相关的施工设计图纸。

4.试验应在所有系统及辅助设备完工后进行。

5.系泊试验及航行试验所使用的测试设备和仪器，应具有国家有关主管机构签发的有效合格证件。

对与法定和船级检验有关项目的测试设备和仪器，执行检验的单位有权检查其精度等级、定期鉴定的书面文件或记录。

6.本大纲所包括的各设备以及与其相关联的各系统可以同时进行试验。

7.试验需由船级社验收时，应通知船检参加，涉及到设计性能的试验项目，应通知设计单位参加。

8.船东代表可参加所有项目的试验。

9.每个项目的试验结果，应符合适用的法规、规则、公约、规范或标准的规定。

10.航行试验前，应按验船部门同意的标准进行倾斜试验，其试验报告应经验船部门批准认可。

11.航行试验前，船厂应消除系泊试验中发现的故障、缺陷，并取得验船部门签发的试航证书。

12.试验结果由船厂质检处检验员记录于规定的表格上。

试验结束后，船厂应整理出有关技术文件和试验报告，并作为检验和交船的必须技术文件，提交给验船部门和用船单位。

13.本大纲试验项目的要求，适用于续造的姊妹船。

第二部分航行试验1.概述1.1本航行试验大纲，各项目的试验程序由负责船舶建造的管理部门决定。

1.2本大纲试验项目的要求，适用于首制船及续造的姊妹船。

1.3在各项目试验开始前，各有关人员应熟悉该项目的使用说明书及相关的施工设计图纸。

1.4本大纲所包括的各设备以及与其相关联的各系统可以同时进行试验。

1.5试验需由船级社验收时，试验记录须经船级社验船师过目。

1.6船东代表可参加所有项目的试验。

1.7试验结果由船厂质检处检验员记录于规定的表格上。

1.8海上试航所涉及的机电设备须先行在码头试车结束。

(建筑电气工程)电气系泊试验及航行试验大纲

(建筑电气工程)电气系泊试验及航行试验大纲
发电机起停试验通过操作机旁就地控制箱和主配电板上的起停开关来完成。 6.2报警保护及自动起动试验
在下列情况下，备用发电机自动起动。 6.2.1 在一台发电机单独运行情况下，另一台发电机作备用， （1）发电机故障停机报警备用机组启动并自动合闸(发电机超速、滑油低压、
淡水高温) （2）发电机启动故障报警备用机组启动并自动合闸 （3）汇流排失压（全船失电）备用机起动并自动合闸
用直流500伏兆欧表测量绝缘电阻。 （2）运行试验
验证下列项目： （a） 灯故障报警 （b） 电源转换 （c） 验证航行灯在驾控板内指示灯的正确对应性 11.2信号灯 (1) 绝缘电阻试验 (2) 运行试验 (3) 验证信号灯在驾控板内指示灯的正确对应性 验证下列项目： (a)电源转换 11.3 一般照明 （1） 进行每个照明电路试验，并验证照明灯具、开关和附件的正确连接。 （2） 在驾驶室对室外工作灯进行遥控功能检验。 11.4应急照明 （1） 进行每个照明电路的试验，并验证照明灯具、开关和附件的正确连接。 （2） 通过主配电板失电（模拟或实际），验证220V应急照明的自动照明系统
9.6 遥控应急切断系统试验 通过操纵设置在下列地方的应急停止按钮或开关进行试验 （1）机舱入口处，消防站可应急切断负荷如下
#1、#2主机辅助鼓风机 403D380V燃油供油单元等电力分电箱 404D380V分油机等电力分电箱
406D380V机修设备电力分电箱 辅助锅炉 柴油输送泵 燃油输送泵 滑油输送泵 #1~#2机舱风机 油渣泵 焚烧炉 集控室空调 #1、#2主滑油泵 艉管滑油泵
滑油输送泵 #1~#2机舱风机 油渣泵 焚烧炉 集控室空调 #1、#2主滑油泵 艉管滑油泵
10、 厨房设备、洗衣机、加热器及其他设备 10.1绝缘电阻试验（运行后）

轮机系泊试验大纲

轮机系泊试验大纲

轮机系泊试验部分1、总则2、主推进系统试验3、发电机组试验4、应急柴油发电机组试验5、电动泵运转试验6、空气瓶及空压机试验7、生活污水处理装置试验8、油水分离器的效用试验9、压力水柜效用试验10、热水柜效用试验11、分油机试验12、机舱行车试验13、空调及冷藏系统14、水泥系统试验15、蝶阀遥控系统16、燃油系统17、海水冷却系统18、机舱舱底水系统19、消防和应急消防系统20、C O2灭火系统(设备厂家配合)21、泥浆罐洗舱系统22、舱室通风试验23、对外消防泵试验24、液压系统25、其他系统1. 总则在服务工程师调试前, 所有系统的压力试验应确保完成并首先按“产品检验和试验程序”进行认可.1.1目的系泊试验的目的，主要是对机舱设备安装的正确性及其系统运转的可靠性进行试验，为航海试验作准备。

1.2试验方法在所有管系和电缆安装完毕并确认无误后，对机舱内的辅助设备进行运转试验.1.3 检验人员 (所有试验应在检验人员在场的情况下，根据ABS规则进行)检验人员：船东代表ABS 验船师 (有关项目)检验科检验员.1.4 测试结果试验完毕之后，测试报告应作为完工文件提交给用船部门。

2. 主推进系统2.1 试验条件1）主机、齿轮箱及轴系和螺旋桨安装检验合格2）所有为主机服务的辅机及系统均应作效用试验.3）用蓄电瓶中途不充电的情况下起动主机不少于6次。

4）测试仪器或设备检定合格5）主机的安全保护装置及各系统的报警装置调试合格6）检查燃油日用柜的完备性7）变距桨和齿轮箱液压及操纵系统的调整及试验.2.2 实验内容及程序2.2.1主机运行试验(在服务工程师的参与下进行)将变距桨螺距调零,起动主机,然后将主机转速自极慢逐渐增至额定转速1600转/分, 运行1小时。

然后，将螺距自0%增至码头允许的数值.在主机运行时检查轴系及为主机服务的辅机的工作情况,在结束试验前，作有关记录作为参考.2.2.2 操纵位置转换试验试验机旁,集控室的操纵位置转换功能。

系泊及航行试验大纲

系泊及航行试验大纲

PROGRAM OF DOCK TRIALS AND SEA TRIALS 共165 页目录CATALOG序号试验项目页数No. TEST ITEMS PAGE0. 试验一般要求，准备及组织9GENERAL REQUIREMENTS, PREPARATIONAND ORGANIZATION OF TESTS1.0 甲板设备系泊试验10DOCK TRIAL OF DECK MACHINERY1.1 舵机及舵角装置11STEERING GEAR AND RUDDER ANGLEINDICATOR1.2 锚机系泊试验14DOCK TRIAL OF ANCHOR WINDLASSES1.3 艉绞盘机系泊试验16DOCK TRIAL OF AFT. CAPSTAN WINCHES1.4 艏侧推装置系泊试验17DOCK TRIAL OF BOW THRUSTER1.5 救生艇降落和回收试验19LAUNCHING AND RECOVERING TEST OF LIFEBOAT1.6 舷梯强度试验21STRENGTH TEST OF ACCOMMODATION LADDER1.7 门窗盖冲水及报警23WATER TEST AND ALARM FOR DOORS AND WINDOWS1.8 食品吊/救生筏/救助艇负荷试验25LOAD TEST OF PROVISION /LIFERAFT / RESCUE BOAT CRANE1.9 舱口盖装置试验27TEST OF HATCH COVERSPROGRAM OF DOCK TRIALS AND SEA TRIALS共165 页序号试验项目页数No. TEST ITEM PAGE2.0 机舱设备及其他系统设备的系泊试验30DOCK TRIAL OF EQUIPMENT INENGINE ROOM AND OTHER SYSTEM2.1 主机和可调桨系统系泊试验31MAIN ENGINE AND CPP2.2 柴油发电机组试验48TEST OF MAIN DIESEL GENERATOR SETS2.3 应急柴油发电机组试验56TEST OF EMERGENCY DIESEL GENERATOR SET2.4 轴带发电机60SHAFT GENERATOR2.5 空调系统试验62TEST OF AIR CONDITIONING SYSTEM2.6 食品冷藏系统试验64TEST OF REFRIGERATING INSTALLATION2.7 分油机试验65TEST OF SEPARATOR2.8 CO2释放报警系统、火灾报警系统和货舱烟雾探测系统66TEST OF CO2 SYSTEM，FIRE ALARM SYSTEM ANDCARGO HOLD SMOKE DETECTOR SYSTEM2.9 全船通风系统70VENTILATION SYSTEM OF THE WHOLE VESSEL2.10 舱底水抽吸和分离试验72SUCTION AND SEPARATE TEST OF BILGE WATER2.11 卫生污水处理装置效用试验74TEST OF SEWAGE TREATMENT SYSTEM2.12 机舱吊车吊重试验75TEST LOAD OF E/R CRANE2.13 机修设备效用试验76TEST OF SHIP WORKSHOP OUTFITPROGRAM OF DOCK TRIALS AND SEA TRIALS共165页序号试验项目页数No. TEST ITEMS PAGE2.14 油水分离器效用试验77TEST OF OILY WATER SEPRATOR2.15 速闭阀遥控操纵系统效用试验78TEST OF REMOTE QUICK-CLOSING VALVES2.16 燃油锅炉与废气锅炉系统试验79TEST OF OIL-FIRED BOILER AND EXHAUST GASBOILER SYSTEM2.17 燃油供给系统及燃油单元84FUEL OIL FEEDING SYSTEM AND FUELOIL UNIT2.18 空气压缩机及空气系统86AIR COMPRESSOR AND AIR PIPING SYSTEM2.19 水消防系统88WATER FIRE FIGHTING SYSTEM2.20 制淡装置89FRESH WATER GENERATOR2.21 液位测深系统试验90TEST OF LEVEL SOUNDING SYSTEM2.22 燃油注入、溢流及输送系统试验91FO FILLING, OVERFLOW AND TRANSFER SYSTEM2.23 油渣输送系统试验93SLUDGE TRANSFER SYSTEM2.24 滑油输送及主机润滑系统94LUB. OIL TRANSFERAND MAIN ENGINE LUBRICATING SYSTEM2.25 淡水冷却系统95FRESH WATER COOLING SYSTEM2.26 海水冷却系统96SEA WATER COOLING SYSTEM2.27 压载/自动平衡系统97BALLAST/AUTOMATIC ANTI-HEELING SYSTEM2.28 饮用水和淡水系统100FRESH AND POTABLE WATER SYSTEMPROGRAM OF DOCK TRIALS AND SEA TRIALS共165 页序号试验项目页数No. TEST ITEM PAGE3.0 电气设备系泊试验101DOCK TRIALS OF ELECTRICAL EQUIPMENT3.1 主配电板.应急配电板试验102TEST OF MAIN SWITCHBOARD ANDEMERGENCY SWITCHBOARD3.2 主机应急车钟系统107M.E. EMERGENCY TELEGRAPH SYSTEM3.3 冷藏箱插座及监视系统108REEFER CONTAINER SOCKETS ANDMONITOR SYSTEM3.4 备用泵的自动转换109AUTOMATIC CHANGE-OVER OF STAND-BYPUMP3.5 轮机员呼叫.值班报警系统110ENGINEER CALLING AND ENGINE DUTY3.6 报警灯柱系统111ALARM COLUMN SYSTEM3.7 报警监视系统112MONITOR ALARM SYSTEM3.8 应急切断系统113EMERGENCY SHUTDOWN SYSTEM3.9 总报警系统121GENERAL ALARM SYSTEM3.10 驾驶室值班报警系统122WATCH ALARM SYSTEM IN BRIDGE3.11 航行设备报警系统124NAUTICAL ALARM SYSTEM3.12 病员呼叫系统126HOSPITAL CALLING SYSTEMPROGRAM OF DOCK TRIALS AND SEA TRIALS共165 页序号试验项目页数No. TEST ITEMS PAGE3.13 冷库报警系统127COLD CHAMBER SYSTEM3.14 气雾笛系统128HORN SYSTEM3.15 主甲板水密门关闭指示129INDICATION OF MAIN DECK WATERTIGHTDOORS CLOSING3.16 旋转窗.刮雨器效用试验130TEST OF CLEAR VIEW SCREEN AND WINDOW WIPERS3.17 照明系统效用试验131TEST OF ILLUMINATION SYSTEM3.18 信号灯、航行灯效用试验132TEST OF SIGNAL LANTERN AND NAVIGATIONLANTERN3.19 自动化充放电板效用试验133TEST OF AUTOMATICALLY CHARGING ANDDISCHARGING3.20 厨房设备及洗衣设备效用试验134TEST OF GALLY AND LAUNDRY EQUIPMENT3.21 船内通讯设备效用试验135TEST OF INTERIOR COMUNICATION EQUIPMENT3.22 助航设备系泊试验136DOCK TRIAL OF NAVIGATION EQUIPMENT3.23 无线电通讯系统139RADIO COMMUNICATION SYSTEM3.24 自动舵系统140AUTO-PILOT SYSTEM3.25 主机命令打印机141MAIN ENGINE COMMAND PRINTERPROGRAM OF DOCK TRIALS AND SEA TRIALS共165页序号试验项目页数No. TEST ITEMS PAGE4.0 航行试验142SEA TRIALS4.1 主机和可调桨航行试验143MAIN ENGINE AND CPP SEA TRIAL4.2 航速的测定148SPEED TEST4.3 惯性试验149INERTIAL TRIAL4.4 Z形纵试验150ZIGZAG TEST4.5 回转试验151TURNING TRIAL4.6 初始回转试验152PRIMITIVE TURNING TRIAL4.7 威廉逊溺水救生试验153WILLAMSON RESCUE MANEUVER4.8 锚设备试验154ANCHOR GEAR TEST4.9 噪音测量155NOISE MEASUREMENT4.10 舱室振动测量156VIBRATION MEASUREMENT FORACCOMMODATION4.11 艏侧推装置效用试验158TEST OF BOW THRUSTER4.12 舵机和操舵试验159STEERING GEAR AND STEERING TEST4.13 自动操舵仪效用试验160TEST OF AUTOPILOT4.14 航向稳定性试验161COURSE STABILITY TESTPROGRAM OF DOCK TRIALS AND SEA TRIALS共165 页序号试验项目页数No. TEST ITEMS PAGE4.15 制淡装置效用试验162TEST OF FRESH WATER GENERATOR4.16 无人机舱效用试验163TEST OF UNATTENDED ENGINE ROOM4.17 航行设备效用试验164TEST OF NAVIGATION EQUIPMENT4.18 废气锅炉航行效用试验165TEST FOR EXAUST BOILER系泊及试航试验大纲PROGRAM OF DOCK TRIALS AND SEA TRIALS 第10 页共165 页序号试验项目：甲板设备系泊试验总则NO.： 1.0 TEST ITEM：GUIDE FOR DOCK TRIAL OF DECK MACHINERY1.0.1 本项目包括全船甲板及相关部分设备的系泊试验。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

总述
1.本大纲按照《海船系泊及航行试验通则》GB/T 3471-1995的要求编制。

2.本大纲包括系泊试验及航行试验，涉及电气和轮机的内容，请查找相应文件。

各项
目的试验程序由负责船舶建造的管理部门决定。

3.在各项目试验开始前，各有关人员应熟悉该项目的使用说明书及相关的施工设计图
纸。

4.试验应在所有系统及辅助设备完工后进行。

5.系泊试验及航行试验所使用的测试设备和仪器，应具有国家有关主管机构签发的有
效合格证件。

对与法定和船级检验有关项目的测试设备和仪器，执行检验的单位有权检查其精度等级、定期鉴定的书面文件或记录。

6.本大纲所包括的各设备以及与其相关联的各系统可以同时进行试验。

7.试验需由船级社验收时，应通知船检参加，涉及到设计性能的试验项目，应通知设
计单位参加。

8.船东代表可参加所有项目的试验。

9.每个项目的试验结果，应符合适用的法规、规则、公约、规范或标准的规定。

10.航行试验前，应按验船部门同意的标准进行倾斜试验，其试验报告应经验船部门批
准认可。

11.航行试验前，船厂应消除系泊试验中发现的故障、缺陷，并取得验船部门签发的试
航证书。

12.试验结果由船厂质检处检验员记录于规定的表格上。

试验结束后，船厂应整理出有
关技术文件和试验报告，并作为检验和交船的必须技术文件，提交给验船部门和用船单位。

13.本大纲试验项目的要求，适用于续造的姊妹船。

第二部分航行试验
1.概述
1.1本航行试验大纲，各项目的试验程序由负责船舶建造的管理部门决定。

1.2本大纲试验项目的要求，适用于首制船及续造的姊妹船。

1.3在各项目试验开始前，各有关人员应熟悉该项目的使用说明书及相关的施工
设计图纸。

1.4本大纲所包括的各设备以及与其相关联的各系统可以同时进行试验。

1.5试验需由船级社验收时，试验记录须经船级社验船师过目。

1.6船东代表可参加所有项目的试验。

1.7试验结果由船厂质检处检验员记录于规定的表格上。

1.8海上试航所涉及的机电设备须先行在码头试车结束。

1.9试航前，由设计部门制定试航浮态，并把试航的稳性计算提交CCS船级社认可。

1.10姊妹船的试航浮态也将根据首制船认可资料进行配载。

1.11该船的试航应在现场验船师对试航船舶进行全面检查后，确认该船符合试航
条件时方可进行。

1.12航行试验时，对于船上的设备都进行振动检查。

2.航速测定
2.1航速的测定将由DGPS服务系统来完成。

2.2本船航速测定须在压载状态下进行，艏吃水约4.062米，艉吃水约7.182米。

测速前
记录船舶艏舯艉吃水。

测速海区海况为：风力不超过蒲氏2级，海浪不超过2级，水深不小于40米，潮流平稳，如果测速海况比上述条件差时试验结果须相应修正。

但是，如果风力超过5级，则不能进行测量。

2.3测速时主机功率为50%CMCR（3240千瓦），75%CMCR（4860千瓦）,90%CMCR
（5832千瓦）和100%CMCR主机功率（6480千瓦）在每个主机功率连续航行两次。

主机功率用扭力仪测量。

2.4航速、主机功率和转速是每种状况下两个连续单程测得速度的平均值。

3.惯性试验、全速倒车停船试验
3.1.本试验将采用DGPS服务系统完成；
试验海况与测速相同；
船舶应在0°
，CSR（90％CMCR）主机功率，服务航速下直线前进，倒车应在
舵角
50% CMCR主机功率下。

木匠室(≤60dBA) 引水员室(≤60dBA)
水手室(≤60dBA) 实习生室(≤60dBA)
B甲板
水手长室(≤60dBA) 机匠长室(≤60dBA)
机匠室(≤60dBA) 水手室(≤60dBA)
娱乐室(≤65dBA)
A甲板
厨工室(≤60dBA) 备员室(≤60dBA)
厨房及配餐间(≤75dBA，制作食物的设备不工作)
餐厅(≤65dBA)
尾楼甲板
甲板办公室(≤65dBA) 轮机办公室(≤65dBA)
医务室(≤60dBA) 健身房(≤65dBA)
应急发电机室(≤110dBA)
上甲板
更衣室(≤75dBA) 理货办公室(≤65dBA)
甲板工作室(≤65dBA) 空调机室(≤110dBA)
二氧化碳室(≤90dBA)
机舱
机舱(≤110dBA) 集控室(≤75dBA)
7.局部振动测量
7.1.测试海域为风平浪静海域，水深≮5倍吃水，离岸距离应≮25倍船宽，螺旋桨应全
部浸没水中，船舶处于主机111r/min的转速的自由航行状态。

7.2.测量点布置在机舱和上层建筑纵中剖面线或前缘围壁处不同位置。

测试纵向、横
向、垂向的值。

7.3.在下列位置测量船的局部振动。

1.桥楼甲板的驾驶室
2.桥楼甲板上的桥楼两旁
3.上甲板、A甲板、B甲板、C甲板和D甲板
4.机舱处所（包括集控室），舵机舱，烟囱，桅等
7.4.由于特殊声音如汽笛、雾笛、警笛、电话、扬声器、娱乐设备、应急发电机等引
起的声音在测量中应去除。

8.艏侧推装置效用试验
8.1.起动和操纵试验
11.航向稳定性试验
11.1.在试航时，考核航向稳定性：
在船舶全速航行且处于手动操舵状态，操舵手柄不动，每隔30秒记录电罗经读数，连续测量3分钟，顺流和逆流各一次。

11.2.船舶全速，保证航向不变，测定为保持航向不变所需的操舵次数以及最大操舵角
度，连续3分钟，顺流和逆流各一次。
