给排水工程施工重难点分析及解决方案随着我国城市化进程的不断推进，基础设施建设日益完善，给排水工程作为城市基础设施的重要组成部分，其施工质量直接关系到城市的运行安全和居民的生活质量。

然而，给排水工程施工过程中存在诸多难点和问题，亟待解决。

本文将对给排水工程施工中的重难点进行分析，并提出相应的解决方案。

一、施工准备阶段1. 设计图纸审查：给排水工程设计图纸中可能存在设计不合理、漏项、错项等问题，导致施工过程中出现返工、修改等情况。

解决方案：加强设计图纸的审查，组织专业人员进行图纸会审，对设计图纸中的问题及时与设计单位沟通，确保图纸的正确性和完整性。

2. 施工方案制定：给排水工程施工过程中，施工方案的合理性对工程质量、进度和成本控制具有重要意义。

解决方案：根据工程特点和现场条件，制定合理的施工方案，充分考虑施工过程中的各种因素，确保施工顺利进行。

二、施工阶段1. 管道铺设：给排水管道铺设过程中，管道偏移、埋深不足、管道损坏等问题较为常见。

解决方案：加强施工人员培训，提高施工技能；严格把控管道铺设过程中的测量、定位、焊接等环节，确保管道铺设质量。

2. 设备安装：给排水设备安装过程中，设备安装不规范、设备与管道连接不严密等问题容易发生。

解决方案：严格按照安装规范进行设备安装，加强设备与管道连接部位的检查，确保连接严密。

3. 防腐保温：给排水管道及设备防腐保温过程中，防腐层脱落、保温层厚度不达标等问题较为突出。

解决方案：选择优质的防腐材料和保温材料，加强施工过程中的质量控制，确保防腐保温质量。

4. 系统调试：给排水系统调试过程中，系统运行不稳定、水质不达标等问题可能出现。

解决方案：严格按照调试规程进行系统调试，发现问题及时处理，确保系统运行稳定、水质合格。

三、施工验收阶段1. 验收标准不明确：给排水工程验收过程中，验收标准不明确可能导致验收结果不公正、不客观。

解决方案：建立健全验收标准体系，明确验收标准和验收程序，确保验收的公正性和客观性。

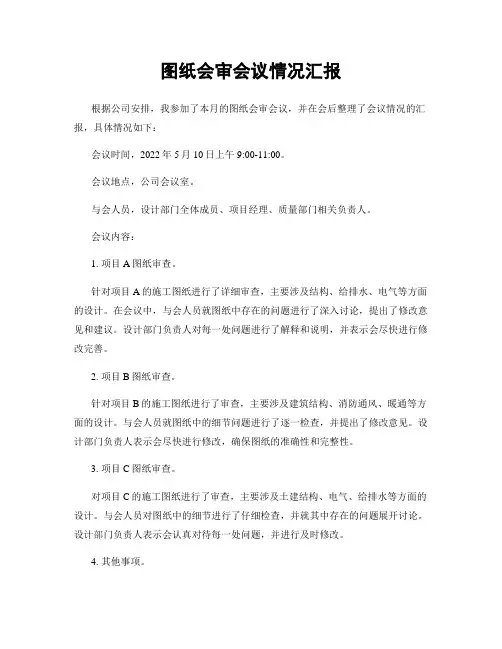

图纸会审会议情况汇报根据公司安排，我参加了本月的图纸会审会议，并在会后整理了会议情况的汇报，具体情况如下：会议时间，2022年5月10日上午9:00-11:00。

会议地点，公司会议室。

与会人员，设计部门全体成员、项目经理、质量部门相关负责人。

会议内容：1. 项目A图纸审查。

针对项目A的施工图纸进行了详细审查，主要涉及结构、给排水、电气等方面的设计。

在会议中，与会人员就图纸中存在的问题进行了深入讨论，提出了修改意见和建议。

设计部门负责人对每一处问题进行了解释和说明，并表示会尽快进行修改完善。

2. 项目B图纸审查。

针对项目B的施工图纸进行了审查，主要涉及建筑结构、消防通风、暖通等方面的设计。

与会人员就图纸中的细节问题进行了逐一检查，并提出了修改意见。

设计部门负责人表示会尽快进行修改，确保图纸的准确性和完整性。

3. 项目C图纸审查。

对项目C的施工图纸进行了审查，主要涉及土建结构、电气、给排水等方面的设计。

与会人员对图纸中的细节进行了仔细检查，并就其中存在的问题展开讨论。

设计部门负责人表示会认真对待每一处问题，并进行及时修改。

4. 其他事项。

会议还就其他相关事项进行了讨论，包括图纸审查流程的优化、设计部门工作进度的安排等内容。

项目经理对设计部门的工作提出了具体要求，并希望能够加强协作，确保图纸审查工作的高效进行。

会议总结：本次图纸会审会议充分展示了设计部门的工作态度和专业水平，与会人员就图纸中存在的问题进行了深入讨论，提出了修改意见和建议。

设计部门负责人表示会认真对待每一处问题，并进行及时修改，确保图纸的准确性和完整性。

项目经理对设计部门的工作提出了具体要求，并希望能够加强协作，确保图纸审查工作的高效进行。

以上就是本次图纸会审会议情况的汇报，如有遗漏或不足之处，还请各位领导和同事批评指正。

感谢大家的合作和支持！。

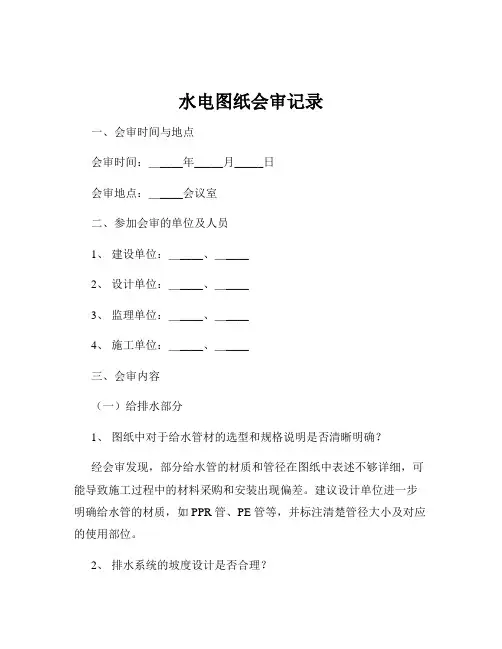

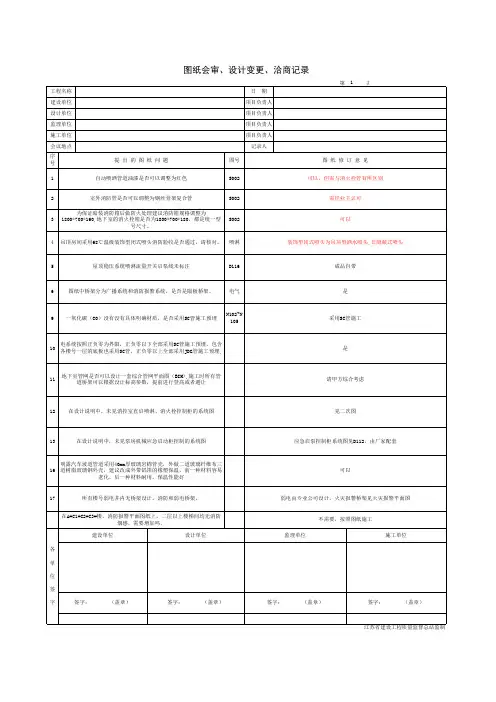

水电图纸会审记录一、会审时间与地点会审时间：＿____年_____月_____日会审地点：＿____会议室二、参加会审的单位及人员1、建设单位：＿____、＿____2、设计单位：＿____、＿____3、监理单位：＿____、＿____4、施工单位：＿____、＿____三、会审内容（一）给排水部分1、图纸中对于给水管材的选型和规格说明是否清晰明确？经会审发现，部分给水管的材质和管径在图纸中表述不够详细，可能导致施工过程中的材料采购和安装出现偏差。

建议设计单位进一步明确给水管的材质，如 PPR 管、PE 管等，并标注清楚管径大小及对应的使用部位。

2、排水系统的坡度设计是否合理？在图纸中，部分排水管道的坡度设计未充分考虑实际施工条件和排水要求。

例如，某些区域的排水坡度较小，可能影响排水效果，容易造成积水。

建议设计单位根据现场实际情况，对排水坡度进行优化调整，确保排水顺畅。

3、卫生间、厨房等用水区域的给排水点位布置是否满足使用需求？通过会审讨论，发现部分卫生间和厨房的给排水点位设置不够合理，如洗手盆、洗菜盆的水龙头位置与实际使用习惯不符，地漏位置不利于排水等。

建议设计单位根据人体工程学和实际使用功能，对给排水点位进行重新布置，以提高使用的便利性和舒适性。

4、消防栓的设置位置和数量是否符合消防规范要求？图纸中消防栓的布置需要进一步核实，部分区域消防栓的覆盖范围可能存在盲区，数量也可能不足。

建议设计单位按照相关消防规范，对消防栓的位置和数量进行合理调整，确保在火灾发生时能够有效地发挥灭火作用。

（二）电气部分1、配电箱的位置和规格是否合理？部分配电箱的位置设置在不方便操作和维护的地方，且规格大小可能无法满足实际用电负荷的需求。

建议设计单位根据建筑物的布局和用电设备的分布，合理调整配电箱的位置，并根据负荷计算结果，确定合适的配电箱规格。

2、电线电缆的选型和敷设方式是否符合规范？在图纸中，对于电线电缆的型号、规格及敷设方式的标注存在一些不清晰的地方。

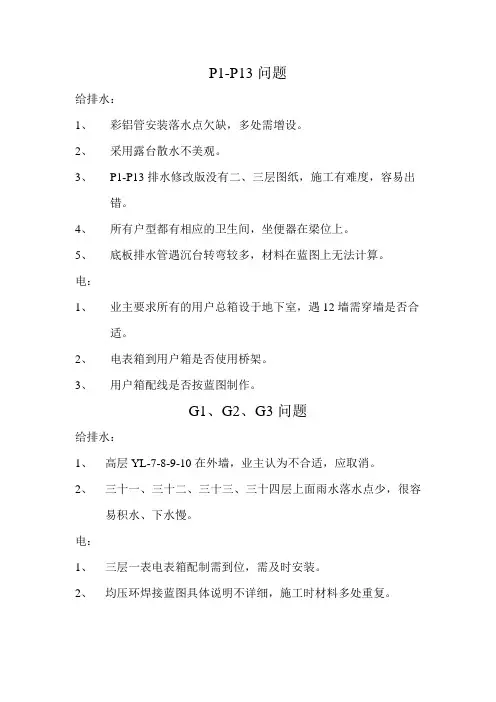

P1-P13问题
给排水：
1、彩铝管安装落水点欠缺，多处需增设。

2、采用露台散水不美观。

3、P1-P13排水修改版没有二、三层图纸，施工有难度，容易出
错。

4、所有户型都有相应的卫生间，坐便器在梁位上。

5、底板排水管遇沉台转弯较多，材料在蓝图上无法计算。

电：
1、业主要求所有的用户总箱设于地下室，遇12墙需穿墙是否合
适。

2、电表箱到用户箱是否使用桥架。

3、用户箱配线是否按蓝图制作。

G1、G2、G3问题
给排水：
1、高层YL-7-8-9-10在外墙，业主认为不合适，应取消。

2、三十一、三十二、三十三、三十四层上面雨水落水点少，很容
易积水、下水慢。

电：
1、三层一表电表箱配制需到位，需及时安装。

2、均压环焊接蓝图具体说明不详细，施工时材料多处重复。

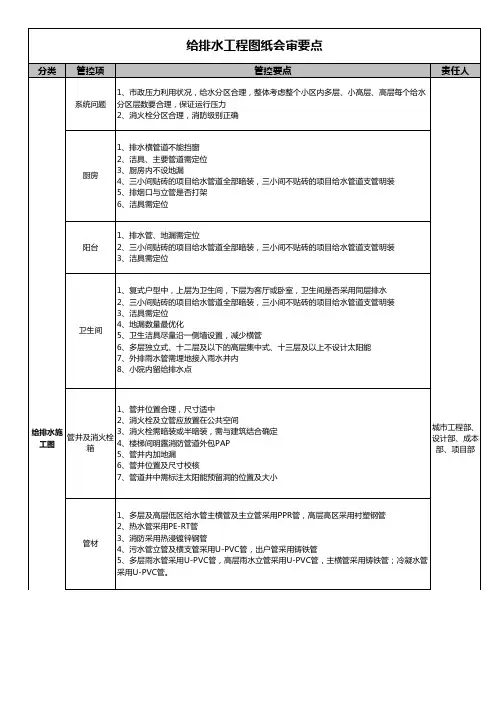

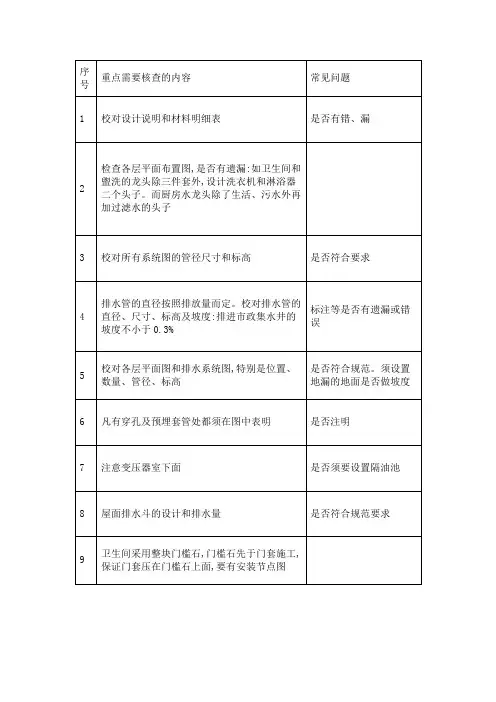

给排水图纸会审要点及常见问题建筑给排水专业与有关方面的关系建筑给排水专业与有关方面的关系(1)各用电设备的位置与供水(电)及控制位置、容量是否匹配，零配件及控制设备能否满足要求。

(2)水管道与电气线路、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。

(3)水、电、气、风管道或线路在安装施工中的衔接部位和施T顺序是否明确。

(4)管道井的内部布置是否合理。

(1)预留、预埋位置与安装实际需要是否相符。

(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。

(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。

(4)建筑标高基准点和放线基准位置是否明确。

(5)给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。

(6)有关建筑设计。

如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。

施工图审核要点(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。

(2)图纸资料是否齐全。

(3)设计是否合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是否完整无误。

(4)设计说明及设计网中的技术要求是否明确。

设计是否符合企业施工技术装备条件。

(5)设计意图、工程特点、设备设施及其控制工艺流程。

工艺要求是否明确，各部分设计是否明确。

(6)管道安装位置是否美观和使用方便。

(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。

(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。

(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。

(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。

审图要点(1)设计说明应包括设计依据、设计范围，给排水、t肖防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐油漆、管道及设备保温等内容。

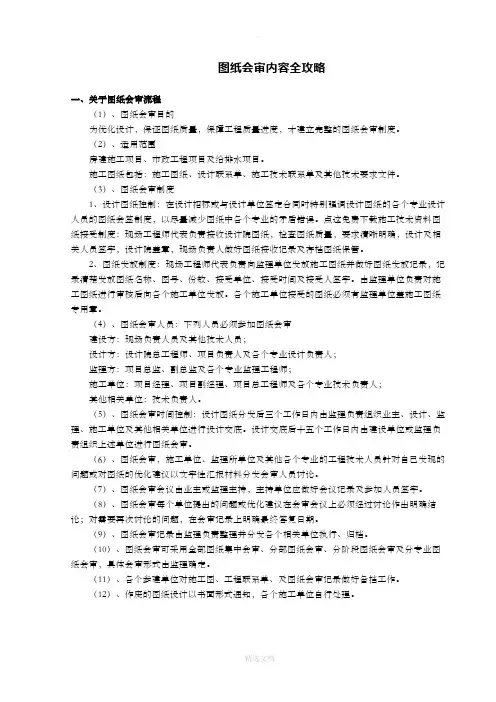

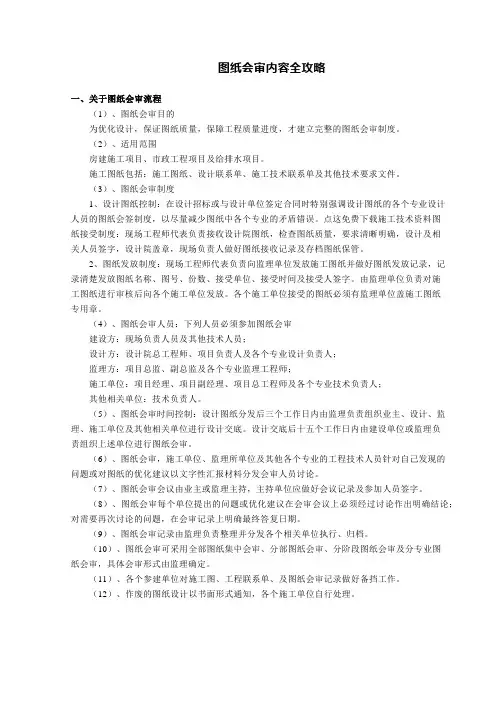

图纸会审内容全攻略一、关于图纸会审流程（1）、图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

（2）、适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

（3）、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

点这免费下载施工技术资料图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

2、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

（4）、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；其他相关单位：技术负责人。

（5）、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

（6）、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

（7）、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

（8）、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。

图纸会审内容全攻略一、关于图纸会审流程（1）、图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。

（2）、适用范围房建施工项目、市政工程项目及给排水项目。

施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。

（3）、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

点这免费下载施工技术资料图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。

2、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。

由监理单位负责对施工图纸进行审核后向各个施工单位发放。

各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

（4）、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；其他相关单位：技术负责人。

（5）、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。

设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。

（6）、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

（7）、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

（8）、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。
