PLC编程题目

  • 格式：doc
  • 大小：1.91 MB
  • 文档页数：7

可编辑

精品文档，欢迎下载

一、如图所示为仓库区及显示面板。在两个传送带之间有一个装100件物品的仓库，传送带1将物品送至临时仓库。传送带1靠近仓库区一端的光电传感器（I0.0）确定有多少物品运送至仓库区，传送带2将仓库区中的物品运送至货场，传送带2靠近仓库区一端的光电传感器（I0.1）确定已有多少物品从库区送至货场。显示面板上有五个指示灯（Q12.0~Q12.4）显示仓库区物品的占有程度。 可编辑

精品文档，欢迎下载

二、 有一部电动小车供5个加工点使用，对小车的控制要求为：

1）启动按钮I0.7按下时，车停在某个加工点（工位：I0.0~I0.4）。若没有用车呼叫（呼车：I1.0~I1.4）时，工位允许呼叫指示灯亮（Q0.2），表示各工位可以呼车。

2）某工位呼车时，工位允许呼叫的指示灯灭，表示此后再呼车均无效。

3）停车位呼车则小车不动，当呼车位号大于停车位号时，小车自动向高位行驶（反转Q0.1）；当呼车位号小于停车位号时，小车自动向低位行驶（正转Q0.0）。当小车到达呼车位时自动停车。

4）小车到达呼车位时应停留5s供该工位使用，不应立即被其他工位呼走 可编辑

精品文档，欢迎下载 三、洗车控制系统设计：示意图如下：

要求如下：

可编辑

精品文档，欢迎下载

可编辑

精品文档，欢迎下载 四、饮料灌装生产线控制系统设计

可编辑

精品文档，欢迎下载

可编辑

精品文档，欢迎下载 五、自动收费小车停车场管理程序。要求如下

1、停车场入口处设有一台投币机，投币机的投币口每次只能投入1元硬币，投币机内设有检测硬币数量的传感器。

2、投币机前设有一重量传感器—变送器，当传感器检测到汽车的重量≤2.5T时，投币口打开，投入5元硬币后，投币口关闭，接着打开入口处的自动伸缩门，5s后门关闭。

3、停车场出口处设有红外线传感器，检测到有车要出时，打开出口处的自动伸缩门，5s后门关闭。

4、停车场的车位是20个，没有空位时，红灯亮并将投币口锁住不能打开；有空位时，绿灯亮并解除投币口的封锁。

（说明：设变送器将2.5T的重量转换成10V电压送给AI，经AI转换后的数字量为130）

.

合集下载

PLC编程实训考试题目1

PLC编程实训考试题目1

PLC编程实训考试题目

第一组试题

（每题考试时间为20分钟）

1、设计小车往返控制

说明：小车在甲地装料，运往乙地，在乙地在卸料，自动返回。

设计要求：

（1）小车在甲地装料时间为10秒，运往乙地，路程时间为30秒即30秒运到乙地，到达乙地后停止20秒卸料，自动返回。

（2）按下按钮SB1后，小车自动运行。

（3）完成一个循环后自动停止。

2、设计小车往返控制

说明：小车在甲地装料，运往乙地，在乙地在卸料，自动返回。

设计要求：

（1）小车在甲地装料时间为10秒，运往乙地自动停止，到达乙地后停止20秒卸料，自动返回。

（2）按下按钮SB1后，小车自动运行。

（3）完成一个循环后自动停止。

3、设计小车往返控制

说明：小车在甲地装料，运往乙地，在乙地在卸料，自动返回。

设计要求：

（1）按下按钮SB1后，小车自动从甲地向乙地行驶。

（2）到达乙地后，自动返回。

（3）三个循环后，小车自动自动停止在甲地。

4、设计小车往返控制

说明：小车在甲地装料，运往乙地，在乙地在卸料，自动返回。

设计要求：

（1）按下按钮SB1后，小车自动从甲地向乙地行驶.

（2）到达乙地后，按下SB2返回。

（3）三个循环后，小车自动自动停止在甲地。

PLC编程比赛题目

PLC编程比赛题目

长治技师学院

长治市高级技工学校 校园文化艺术节

维修电工专业PLC编程大赛考试题目一

姓名： 班级：

一、考试项目：小车的自动运行控制

二、考试要求：如图：

小车初始位置在SQ1处，当按下启动按钮SB1时，小车开始右行，行车至行程开关SQ2处停止5秒，然后到达行程开关SQ3处，碰到行程开关SQ3后，开始左行，一直左行至行程开关SQ1处停止。

三、评分标准 考核项目 考核内容 评分标准 配分 得分

编程操作 创建工程文件 会创建工程文件 10

程序的编辑 能正确输入程序 10

程序的传送 能建立通讯连接 10

能写入/读出程序 10

监控操作 元件监视 会监视元件的动作状态 10

修改当前值和设定值 会修改元件当前值与设定值 10

运行操作 I/O接线 I/O接线正确 10

程序调试 会调试程序 10

程序运行 运行结果正确 10

安全文明意识 正确使用设备和工具，无操作不当引起的事故 10

考核时间 年 月 日 教师签字

三、I/O分配表

输入 输出

四、梯形图与指令表

梯形图 指令表

长治技师学院

长治市高级技工学校 校园文化艺术节

维修电工专业PLC编程大赛考试题目二

姓名： 班级：

一、考试项目：小车的自动运行控制

二、考试要求：如图：

小车初始位置在SQ1处，当按下启动按钮SB1时，小车开始右行，行车至行程开关SQ2处停止5秒，然后到达行程开关SQ3处，碰到行程开关SQ3后，开始左行，一直左行至行程开关SQ1处停止。

完成上述循环两次后小车在行程开关SQ1处停止。

三、评分标准

考核项目 考核内容 评分标准 配分 得分

编程操作 创建工程文件 会创建工程文件 10

程序的编辑 能正确输入程序 10

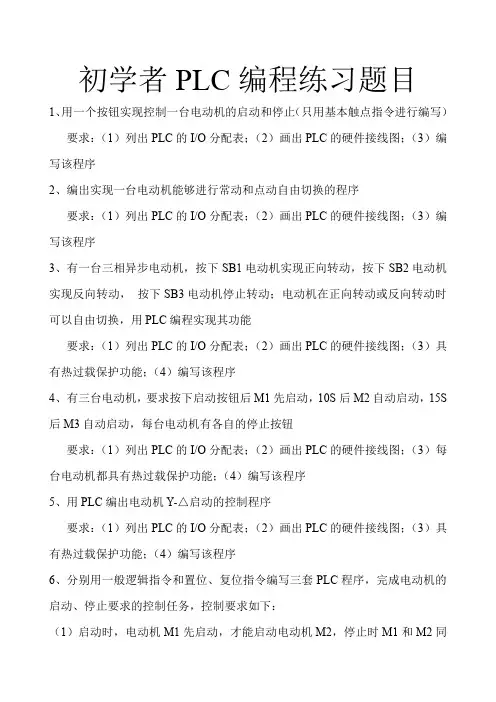

初学者PLC编程练习题目

初学者PLC编程练习题目

初学者PLC编程练习题目

1、用一个按钮实现控制一台电动机的启动和停止（只用基本触点指令进行编写）

要求：（1）列出PLC的I/O分配表；（2）画出PLC的硬件接线图；（3）编

写该程序

2、编出实现一台电动机能够进行常动和点动自由切换的程序

要求：（1）列出PLC的I/O分配表；（2）画出PLC的硬件接线图；（3）编

写该程序

3、有一台三相异步电动机，按下SB1电动机实现正向转动，按下SB2电动机

实现反向转动，按下SB3电动机停止转动；电动机在正向转动或反向转动时

可以自由切换，用PLC编程实现其功能

要求：（1）列出PLC的I/O分配表；（2）画出PLC的硬件接线图；（3）具

有热过载保护功能；（4）编写该程序

4、有三台电动机，要求按下启动按钮后M1先启动，10S后M2自动启动，15S

后M3自动启动，每台电动机有各自的停止按钮

要求：（1）列出PLC的I/O分配表；（2）画出PLC的硬件接线图；（3）每

台电动机都具有热过载保护功能；（4）编写该程序

5、用PLC编出电动机Y-△启动的控制程序

要求：（1）列出PLC的I/O分配表；（2）画出PLC的硬件接线图；（3）具

有热过载保护功能；（4）编写该程序

6、分别用一般逻辑指令和置位、复位指令编写三套PLC程序，完成电动机的

启动、停止要求的控制任务，控制要求如下：

（1）启动时，电动机M1先启动，才能启动电动机M2，停止时M1和M2同时停止

（2）启动时，电动机M1和M2同时启动，停止时，只有在电动机M2停止时，

电动机M1才能停止

（3）启动时，电动机M1先启动，才能启动电动机M2；停止时，只有在电动

机M2停止时，电动机M1才能停止

要求：（1）列出PLC的I/O分配表；（2）画出PLC的硬件接线图；（3）具

有热过载保护功能；（4）编写该程序

7、有三台电动机，要求按下启动按钮后M1先启动→5S后M2自动启动→3S

后M3自动启动→5S后M1先停止→3S后M2自动停止→4S后M3自动停止。

PLC经验编程上机题目

PLC经验编程上机题目

上机题目：

1、按起动按钮，接触器KM工作15秒钟，KM停止。

2、按起动按钮，延时15秒钟接触器KM才工作，按停止按钮KM方可停止。

3、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，接触器KM2工作；按停止按钮KM2方可停止。

4、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，接触器KM2工作，也使KM2工作20秒钟停止，延时15秒钟后，使KM1再次起动运行；按停止按钮使任意在运行的接触器停止。

5、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，延时15秒钟后，接触器KM2工作，也使KM2工作20秒钟停止，延时15秒钟后，使KM1再次起动运行；这样反复循环3次后停止；按停止按钮使任意在运行的接触器停止。 6、启动按钮X1，停止按钮X2，输出Y0的单回路控制程序。

7、编写一个M0=1后，延时15秒接通Y2，M0从1变0，延时18秒断开Y2。

8、用一个输入点（X3），控制一盏灯（Y1）。按3次灯亮，按3次灯灭。

9、正反转程序。正转启动：X10，反转启动：X11，停止按钮：X12；正向接触器Y3，反向接触器：Y4。

10、星-三角启动程序。启动按钮：X13，停止按钮：X14。主接触器：Y5，星：Y6，三角：Y7。

11、编写双联开关的程序。开关，X4，X5；灯Y1

12、设计一个按钮控制正反转的程序，即按一下正转，再按一下反转。

13题、

1、按X002，Y001点亮，延时5秒钟后Y002点亮，Y001熄灭。

2、在Y002亮的前提下，延时10秒钟后按X003三次后，Y003点亮，Y002关闭。

3、在上面按X003最后一次，Y002灯关闭的同时，计数器开始按每秒1次计数，且每秒Y004闪亮1次，计数15次后全部熄灭，并可以重复开始的动作。

14、设计一个单按钮控制两台电动机顺序启动的程序，即按一下电动机M1启动，再按一下电动机M2启动；当按下停止按钮时，两台电动机同时停止。
