基坑土钉墙支护施工方案

基坑支护土钉墙施工方案

建筑企业人员在编制基坑支护土钉墙施工方案中，在保证工程项目顺利进行的前提下，对基坑支护土钉墙施工需要控制哪些要点？以下是下面整理建筑术语土钉墙施工方案基本介绍：

基坑支护土钉墙施工方案基本内容：

编制依据

工程概况

基坑支护设计

建筑基坑支护施工部署

土钉墙施工工艺流程和施工要点

施工进度计划及保证措施

施工准备

质量控制

安全文明施工

标识

雨季施工措施

施工监测

安全控制与应急预案

基坑支护土钉墙施工方案中对各项工程项目控制要点：

1、开挖深度应该严格按照地下室结构施工图进行。

2、挖土机械不得直接坐落在未回填和铺设路基箱的砼支撑上。

3、严格控制开挖段纵向放坡的坡度，务必使土坡坡度不大于安全坡度，并要时刻注意及时排除流向土坡的水流以防止土体滑坡。

4、加强地面的排水设施管理，并在基坑周边设置挡水墙，避免地面的水流入基坑，影响基坑稳定。

5、基坑开挖后如发现坑底土质与勘察报告不符，及时向业主、监理及设计单位反映。

6、土钉孔眼的位置必须根据受喷面实际情况和设计布置。作土钉用的钢筋，使用前须除锈矫直，安装位置距孔眼中心，钢筋插入深度不得小于设计要求的90%，安装后不得敲击、碰撞。

7、灌浆用的砂浆应拌和均匀，随用随拌，孔眼在灌浆前用风吹净，灌浆时从孔底开始，连续均匀的进行。挂钢筋网前必须将坡面清理平顺使钢筋网紧靠坡面钢筋网与土钉的联接必须牢固可靠。

8、分层喷射混凝土时后层混凝土应在前层混凝土终凝后进行，如超终凝1小时以上时，则受喷面必须用水、风清洗；喷头应与受喷面垂自其间距以0.6-1.2m为宜。喷头应连续、缓慢横向移动喷射厚度应均匀。喷射混凝土施工终凝2h后及时进行湿润养护，养护时间不得少于l4天。

9、加强对坑底积水的处理，派专人24小时值班抽水

复合土钉墙基坑支护工程施工方案

在城市建设中，基坑支护工程是一个至关重要且常见的施工环节。复合土钉墙基坑支护工程是一种较为先进的支护方式，具有施工周期短、成本低、效果好等优点。本文将介绍复合土钉墙基坑支护工程的施工方案。

1. 工程概况

1.1 工程地点

本工程位于XX市XX区XX路XX号。

1.2 工程范围

本工程包括XX平方米的基坑支护范围。

2. 施工准备

2.1 设备准备

• 钻孔机

• 土钉安装机

• 混凝土喷射机

• 砂浆泵

• 输送泵

• 压平机

2.2 材料准备

• 混凝土

• 钢筋

• 土钉

• 支护板

• 承插钢筋

3. 施工步骤

3.1 基坑开挖

1. 根据设计要求，在基坑周围设置围挡，并进行标高测量。

2. 采用挖掘机对基坑进行逐层分段开挖，最大限度保持边坡稳定。 3.2 土钉钻孔

1. 根据设计要求，在边坡上设置土钉布置方案。

2. 使用钻孔机在边坡上进行土钉孔的钻孔作业，保证孔深和孔径符合要求。

3.3 土钉安装

1. 将预埋在孔内的土钉栓固定在孔内，使用土钉安装机完成土钉的安装工作。

2. 根据设计要求进行钢筋焊接，确保土钉与支护板的连接牢固。

3.4 支护构筑

1. 将支护板按设计要求固定在土钉上，形成支护墙面。

2. 使用混凝土喷射机对支护墙面进行喷浆加固，确保支护墙结构牢固。

3.5 结束工作

1. 进行现场清理，清除施工垃圾和材料残余物。

2. 进行最终验收，确保工程质量符合要求。

4. 安全保障

在施工过程中，要严格执行安全操作规程，加强施工现场的安全管理，确保施工人员和设备的安全。

5. 后续维护

完成施工后，要对支护工程进行定期检查和维护，确保支护结构的稳定和安全。

结语

复合土钉墙基坑支护工程施工方案的实施将有效保障基坑支护工程的质量和安全，提高工程施工效率，为城市建设提供可靠保障。

土钉墙基坑支护方案

一、土钉墙基坑支护概述

土钉墙基坑支护是指在基坑工程中采用钢筋混凝土土钉和挡土板进行临时支撑，以确保基坑的稳定和安全。土钉墙基坑支护方案应根据具体的施工条件和土壤情况进行设计和实施，以满足工程的要求。下面是一种常见的土钉墙基坑支护方案。

二、土钉墙基坑支护方案设计

1.土钉墙的设计

根据基坑边界的大小和土壤情况，确定土钉墙的尺寸和排布方式。一般来说，土钉墙的深度应大于基坑挖掘的深度，以提供足够的支护力。土钉墙的排列密度和深度应根据土壤承载力等参数进行计算和分析。

2.土钉的选择和布置

根据土壤的性质和基坑的要求，选择合适的土钉类型（如钢筋混凝土土钉、纤维增强土钉等）和规格。土钉的布置应均匀分布，并且与挡土板的连接应符合相关设计要求。

3.挡土板的选择和安装

挡土板的选择应根据基坑的深度、土壤情况和预计的土压力来确定。常见的挡土板有钢板桩、预制混凝土板桩等。挡土板的安装应按照设计要求和相关规范进行，确保其与土钉墙的连接牢固。

4.排水和防护措施 基坑支护中的排水和防护是十分重要的。在土钉墙基坑支护中，应设置合理的排水系统，确保基坑内没有积水，以减小基坑土压力。同时，应加强对基坑边沿的防护，以防止土体塌方和保护施工人员的安全。

5.施工监测和检查

在基坑支护的施工过程中，应进行监测和检查。监测主要包括土钉的安装质量、挡土板的连接情况、基坑边界的变形以及周边建筑物的变形等。及时发现问题并进行处理，以保证工程的稳定和安全。

三、土钉墙基坑支护方案实施

1.施工准备

根据设计要求确定土钉墙的位置和尺寸，并组织施工人员和设备到达现场。同时，对于挖掘基坑前，应先测量和标记出基坑边界，并清理基坑周围的障碍物。

2.土钉和挡土板的安装

按照设计要求和施工规范，进行土钉和挡土板的安装。土钉的安装应符合规范要求，保证土钉的嵌入深度和倾斜角度，以及与挡土板的连接牢固。挡土板的安装应按照设计要求进行，确保其稳定性和连接性。

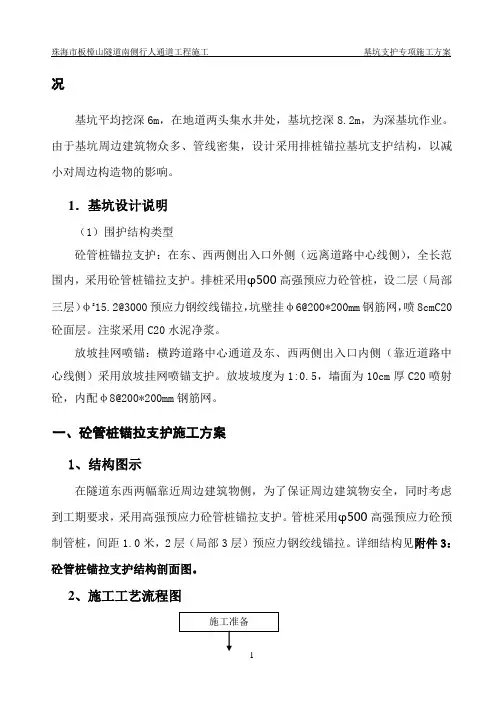

珠海市板樟山隧道南侧行人通道工程施工-----------------------------------------------------基坑支护专项施工方案

1 况

基坑平均挖深6m，在地道两头集水井处，基坑挖深8.2m，为深基坑作业。由于基坑周边建筑物众多、管线密集，设计采用排桩锚拉基坑支护结构，以减小对周边构造物的影响。

1．基坑设计说明

（1）围护结构类型

砼管桩锚拉支护：在东、西两侧出入口外侧（远离道路中心线侧），全长范围内，采用砼管桩锚拉支护。排桩采用φ500高强预应力砼管桩，设二层（局部三层）φs15.2@3000预应力钢绞线锚拉，坑壁挂φ6@200*200mm钢筋网，喷8cmC20砼面层。注浆采用C20水泥净浆。

放坡挂网喷锚：横跨道路中心通道及东、西两侧出入口内侧（靠近道路中心线侧）采用放坡挂网喷锚支护。放坡坡度为1:0.5，墙面为10cm厚C20喷射砼，内配φ8@200*200mm钢筋网。

一、砼管桩锚拉支护施工方案

1、结构图示

在隧道东西两幅靠近周边建筑物侧，为了保证周边建筑物安全，同时考虑到工期要求，采用高强预应力砼管桩锚拉支护。管桩采用φ500高强预应力砼预制管桩，间距1.0米，2层（局部3层）预应力钢绞线锚拉。详细结构见附件3：砼管桩锚拉支护结构剖面图。

2、施工工艺流程图

施工准备

珠海市板樟山隧道南侧行人通道工程施工-----------------------------------------------------基坑支护专项施工方案

2

3、工序详述

1) 施工准备

施工放样：施工前，撒石灰放样出管桩外边轴线，按照设计间距定出管桩桩位。项目技术管理人员应该对已定好的轴线进行复核，根据结构桩位图逐位校核，发现不符合要求的及时纠正。

管桩检验：管桩进场时必须进行查验、测量，按照管桩有关规范对管桩构造要求和设计图纸要求，对所有到场的桩尖进行测量，不满足设计和管桩规范要求的，责令其更换。
