土钉墙基坑支护施工方案

基坑土钉墙支护施工方案

一、工程概述

咱们先来聊聊工程本身。这是一项非常重要的工程，涉及到基坑的稳定性和周边环境的安全。咱们要做的，就是利用土钉墙支护技术，对基坑进行加固，确保施工过程中的安全。

二、施工方法

1.土钉墙施工

（1）测量放线。这个步骤，主要是为了确定土钉墙的具体位置。

（2）挖土。这个步骤，主要是为了挖出土钉墙的基础。

（3）安装土钉。这个步骤，主要是为了将土钉固定在土体中。

（4）喷射混凝土。这个步骤，主要是为了保护土钉，防止其受到腐蚀。

2.支撑施工

（1）安装支撑。这个步骤，主要是为了将土钉墙与地面连接起来，形成稳定的支撑体系。

（2）浇筑混凝土。这个步骤，主要是为了加强支撑的稳定性。

三、施工安排

1.施工人员

在施工过程中，我们需要一支专业的施工队伍。这支队伍，需要包括测量人员、挖土人员、安装土钉人员和喷射混凝土人员等。

2.施工材料

在施工过程中，我们需要准备的材料主要包括：土钉、混凝土、钢筋等。

3.施工设备

在施工过程中，我们需要使用的设备主要包括：挖掘机、搅拌机、喷射机等。

四、施工质量控制

1.施工过程控制

（1）严格遵循施工方案。这个步骤，主要是为了确保施工过程的顺利进行。

（2）加强施工人员培训。这个步骤，主要是为了提高施工人员的技能水平。

（3）加强施工现场管理。这个步骤，主要是为了确保施工安全。

2.施工验收

（1）检查施工质量。这个步骤，主要是为了确保施工质量达到预期目标。

（2）验收施工成果。这个步骤，主要是为了确定施工成果符合设计要求。

五、施工安全措施

1.安全防护

（1）设置安全警示标志。这个步骤，主要是为了提醒施工人员注意安全。

（2）配备安全防护用品。这个步骤，主要是为了保护施工人员的人身安全。 2.应急预案

（1）预测可能发生的突发事件。这个步骤，主要是为了提前做好准备。

（2）制定应急措施。这个步骤，主要是为了确保在突发事件发生时，能够迅速应对。

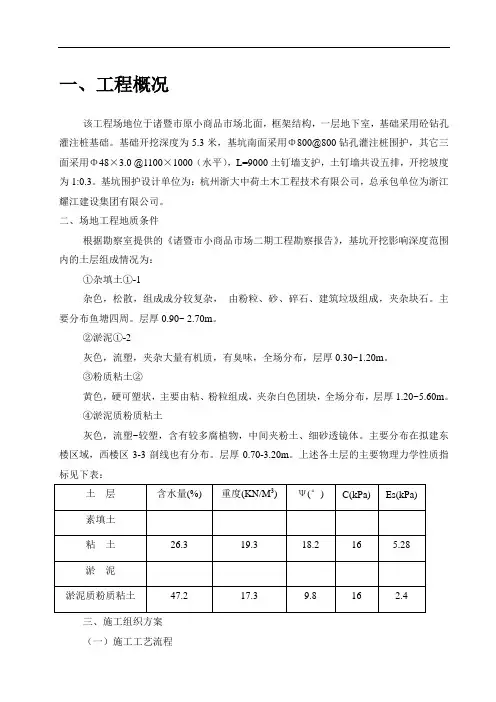

一、工程概况

该工程场地位于诸暨市原小商品市场北面，框架结构，一层地下室，基础采用砼钻孔灌注桩基础。基础开挖深度为5.3米，基坑南面采用Φ800@800钻孔灌注桩围护，其它三面采用Φ48×3.0 @1100×1000（水平），L=9000土钉墙支护，土钉墙共设五排，开挖坡度为1:0.3。基坑围护设计单位为：杭州浙大中荷土木工程技术有限公司，总承包单位为浙江耀江建设集团有限公司。

二、场地工程地质条件

根据勘察室提供的《诸暨市小商品市场二期工程勘察报告》，基坑开挖影响深度范围内的土层组成情况为：

①杂填土①-1

杂色，松散，组成成分较复杂， 由粉粒、砂、碎石、建筑垃圾组成，夹杂块石。主要分布鱼塘四周。层厚0.90~ 2.70m。

②淤泥①-2

灰色，流塑，夹杂大量有机质，有臭味，全场分布，层厚0.30~1.20m。

③粉质粘土②

黄色，硬可塑状，主要由粘、粉粒组成，夹杂白色团块，全场分布，层厚1.20~5.60m。

④淤泥质粉质粘土

灰色，流塑~较塑，含有较多腐植物，中间夹粉土、细砂透镜体。主要分布在拟建东楼区域，西楼区3-3剖线也有分布。层厚0.70-3.20m。上述各土层的主要物理力学性质指标见下表：

土 层 含水量(%) 重度(KN/M3) Ψ(°) C(kPa) Es(kPa)

素填土

粘 土 26.3 19.3 18.2 16 5.28

淤 泥

淤泥质粉质粘土 47.2 17.3 9.8 16 2.4

三、施工组织方案

（一）施工工艺流程

1、按设计要求制作锚管件，长度9米，并焊接Φ89锥头。

2、土钉墙施工挖土应分层分段进行，作业面宽度应大于锚杆长度。

3、修整坡面，第一次喷射砼，厚度为30—50mm。

4、用气动设备击入锚管，并控制入土角度10°，用挤压泵对锚管件进行注浆。

5、铺设钢筋网片。

6、设置锁定锚头。

7、第二次喷射混凝土至设计厚度。

重复1——8至完成整个待加固边坡护壁。

土钉墙基坑支护专项施工方案

一、基坑支护的概述

基坑支护是在基坑开挖过程中，为了保证开挖面稳定、防止土体崩落而采取的一系列施工措施。基坑支护的主要目的是保证基坑的周边环境安全，防止开挖面崩塌对周边建筑物和地下管线的损坏，确保施工过程的顺利进行。

二、基坑支护的施工方案

（一）基坑开挖前期准备工作

1.撤离周边建筑物和地下管线，并做好保护措施。

2.疏通附近排水管道，确保排水条件良好。

3.与相关部门协商，制定相应的交通管制方案，确保施工安全。

（二）基坑支护材料的选择

1.根据基坑周边土壤的性质和水位情况，选择合适的支护材料。常用的基坑支护材料有桩与土梁结构、钢支撑结构、钢筋网格等。

2.根据设计要求，选择合适的支护参数，保证支护结构的稳定可靠。

（三）基坑支护的具体施工方案

1.确定基坑开挖的顺序和深度，根据土质情况和水位掌握合理的开挖速度。

2.基坑开挖过程中，及时进行排水处理，保持基坑内的排水通畅，避免水位过高对支护造成影响。 3.根据设计要求，选择合适的支撑结构进行施工。在施工过程中，要做好支撑结构的检查和维护工作，及时处理问题。

4.采用合适的土壤处理措施，确保开挖面的稳定，并进行必要的加固处理。

（四）基坑支护的安全措施

1.对施工人员进行培训，提高其对基坑支护施工的认识和安全意识。

2.布置合理的安全警示标志，保护施工现场的安全。

3.配备必要的安全设备，如安全帽、安全绳等，确保施工人员的人身安全。

4.加强现场的监督和管理，定期检查支护结构的安全状况，及时处理问题。

三、基坑支护的质量控制

1.对基坑支护材料进行验收，确保其符合设计要求。

2.进行施工前的试验，如静力触探、孔隙水压力测量等，了解周边土质情况和水位状况。

3.按照设计要求进行施工，严格控制施工质量，确保支护结构的稳定可靠。

4.定期进行施工质量检查，及时处理发现的问题，保证施工质量。

四、基坑支护施工的环境保护措施

深基坑支护专项施工方案

一、工程概况

本工程由武汉海天实业集团有限公司投资兴建，中冶南方工程技术有限公司设计，位于武汉市沌口经济开发区4号地。该工程南面紧临珠山湖大道，北临海天幸福小城一期住宅小区，东临海天路.

本工程为地上18层,地下1层，地上一层为小型商铺，二层及以上为住宅。地下室为平战结合人防地下室，平时主要用作车库。总建筑面积为33693。80m2，其中商业2751 m2，住宅30942。8m2，建筑首层面积2524.7 m2 ,人防面积2585.5 m2，建筑总高度为55.7m.建筑层高： 地下一层为3.6m。主体结构1层层高为4.4 m，主体结构2层至18层层高为3。0m。楼内设楼梯3部，电梯6部,其中客梯兼消防楼梯3部。

本工程结构类型为框架剪力墙体系，基础类型为人工挖孔桩基础；屋面采用有组织内排水，±0。000相当于绝对标高27.900m。框架剪力墙抗震等级：框架为四级，抗震墙为三级。建筑结构安全等级二级,抗震设防类别为丙类建筑,抗震设防烈度为六度.建筑结构的类别为1类,结构设计使用年限为50年。防火设计的建筑分类为二类高层，其耐火等级地下为一级，地上为二级。屋面防水等级为Ⅱ级,防水层耐用年限15年，地下室防水等级为2级,地下室人防等级六级。本工程建筑场地类别为Ⅱ类场地，场地土类型为中软场地土，地基基础设计等级为甲级.

二、基坑支护方案

本工程人防地下室基坑开挖深度大部标高为—4.0m,基坑开挖采用机械与人工相结合的方式进行开挖,基坑支护采用土钉墙护壁方式，并分两个阶梯进行土钉墙护壁处理。依据现场地下水情况，并参照周围环境情况，按照放坡坡度施工要求进行两级阶梯土钉墙护壁施工,两级阶梯放坡开挖宽度以及施工要综合考虑坡度、周围环境情况以及两级阶梯宽度根据设计要求进行护壁施工。

1、土层自然放坡施工

依据现场地下水情况,并参照周围环境情况，按照放坡坡度施工要求进行施工。放坡开挖宽度要综合考虑坡度、周围环境情况以及后面土钉墙施工要求进行施工.
