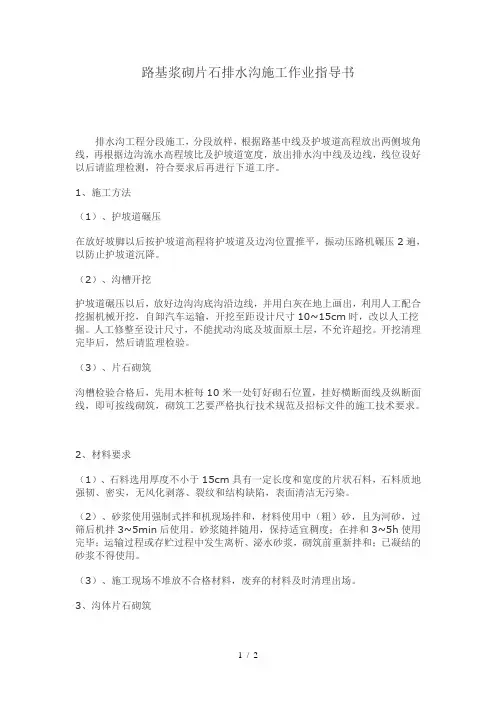

1 / 2 路基浆砌片石排水沟施工作业指导书
排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。
1、施工方法
（1）、护坡道碾压
在放好坡脚以后按护坡道高程将护坡道及边沟位置推平，振动压路机碾压2遍，以防止护坡道沉降。
（2）、沟槽开挖
护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。开挖清理完毕后，然后请监理检验。
（3）、片石砌筑
沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。
2、材料要求
（1）、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。
（2）、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3~5min后使用。砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。
（3）、施工现场不堆放不合格材料，废弃的材料及时清理出场。
3、沟体片石砌筑
2 / 2 排水沟采用挤浆法分层砌筑每分层高度10~15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。砌筑中的三角缝不得大于20mm；各工作缝相互错开。若石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm，若不能及时勾缝，则将砌缝砂浆刮深20mm为以后勾缝做准备。所有缝隙均应填满砂浆。

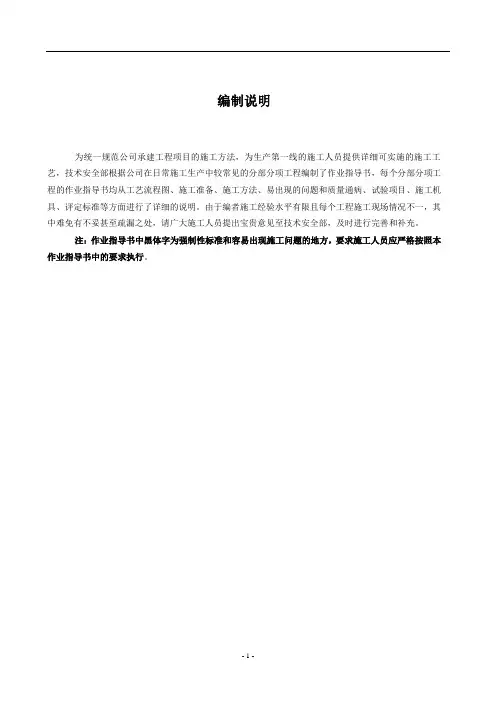

- 1 - 编制说明
为统一规范公司承建工程项目的施工方法，为生产第一线的施工人员提供详细可实施的施工工艺，技术安全部根据公司在日常施工生产中较常见的分部分项工程编制了作业指导书，每个分部分项工程的作业指导书均从工艺流程图、施工准备、施工方法、易出现的问题和质量通病、试验项目、施工机具、评定标准等方面进行了详细的说明。由于编者施工经验水平有限且每个工程施工现场情况不一，其中难免有不妥甚至疏漏之处，请广大施工人员提出宝贵意见至技术安全部，及时进行完善和补充。
注：作业指导书中黑体字为强制性标准和容易出现施工问题的地方，要求施工人员应严格按照本作业指导书中的要求执行。
- 2 - 第一章 排水工程施工
1.排水工程施工工艺流程
施工前准备
沟槽开挖
槽底清理
垫层铺设
砼管平基
管道安装
抹带接口
管座砼浇注
检查井砌筑 污水闭水试验
沟槽回填
1 2 3 4 5 6 7 8 9 10 11
1.1图纸会审，现场踏勘，编制施工方案与施工进度计划，掌握工程的目的、意义、内容及质量要求。同时分析招投标文件和合同，进行工程量核定并进行成本分析。
1.2土方开挖，人工辅助挖土，避免超挖。
1.3修整底边，边坡，开挖排水沟。
1.4支模，备料，运输，下料，铺设，找平。
1.5备料，配料，商品砼搅拌，运输，浇注，捣固，养生。
1.6排管，下管，调直，找平，槽上搬运。
1.7凿毛，清理管口，调制砂浆，运输，捻缝，抹带，压实养生。
1.8支模，检模，砼搅拌，运输，浇筑，捣固，养生，拆模。
1.9砼搅拌，运输，浇注，捣固，找平，养生；调制砂浆，红砖砌筑，拌灰，勾缝，抹面，养生，井盖井座安装，材料水平及垂直运输。
1.10污水工程适用。调制砂浆，砌堵，抹灰，注水，排水，拆堵，清理现场。
1.11填土，夯实，运水，洒水，先人工回填，后机械回填。（注解：分水沉石屑、回填土两种）
Don't overestimate your own strength in the collective, because when you choose to leave, you will find that
even without you, the sun will rise as usual.简单易用 轻享办公（页眉可删）

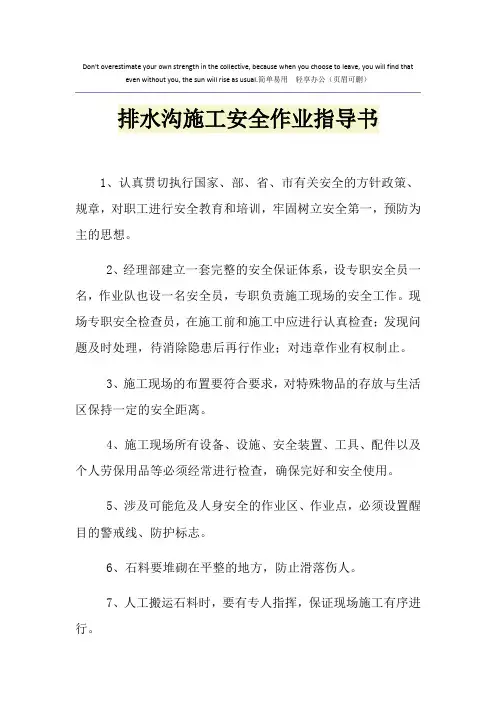

排水沟施工安全作业指导书
1、认真贯切执行国家、部、省、市有关安全的方针政策、规章，对职工进行安全教育和培训，牢固树立安全第一，预防为主的思想。
2、经理部建立一套完整的安全保证体系，设专职安全员一名，作业队也设一名安全员，专职负责施工现场的安全工作。现场专职安全检查员，在施工前和施工中应进行认真检查；发现问题及时处理，待消除隐患后再行作业；对违章作业有权制止。
3、施工现场的布置要符合要求，对特殊物品的存放与生活区保持一定的安全距离。
4、施工现场所有设备、设施、安全装置、工具、配件以及个人劳保用品等必须经常进行检查，确保完好和安全使用。
5、涉及可能危及人身安全的作业区、作业点，必须设置醒目的警戒线、防护标志。
6、石料要堆砌在平整的地方，防止滑落伤人。
7、人工搬运石料时，要有专人指挥，保证现场施工有序进行。 8、施工人员进行工作时，要穿防滑鞋，不得穿拖鞋。
广安市立新建设工程有限公司
大唐云南永善县大坪子风电场工程场内主线道路工程
二〇一四年一月一日
QB
永州山香香料有限公司企业管理标准
YZSX/QM-2012
受控状态：
发放编号：
持 有 人： 作业指导书
版本/修订状态：A/0 第 2 页 共 22 页
目 录
电工安全作业指导书 .............................................................................................................. 3
精馏工作业指导书 .................................................................................................................. 6
配制工作业指导书 .................................................................................................................. 7
钳工（修理安装）安全作业指导书 ...................................................................................... 8

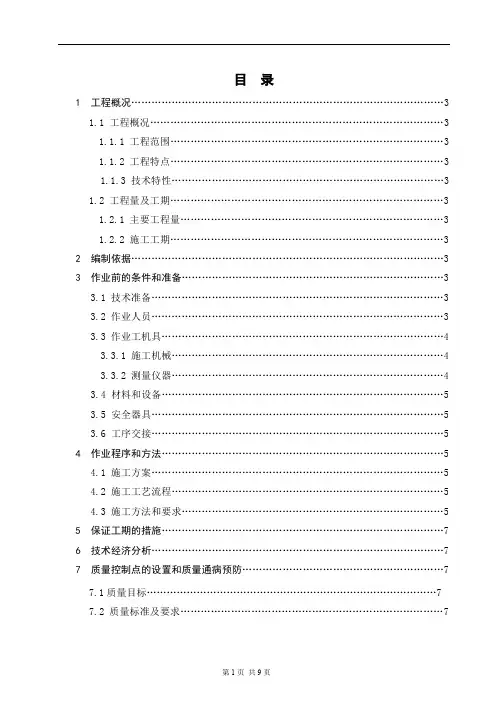

第1页 共9页 目 录
1 工程概况…………………………………………………………………………………3
1.1工程概况……………………………………………………………………………3
1.1.1工程范围………………………………………………………………………3
1.1.2工程特点………………………………………………………………………3
1.1.3技术特性………………………………………………………………………3
1.2工程量及工期………………………………………………………………………3
1.2.1主要工程量……………………………………………………………………3
1.2.2施工工期………………………………………………………………………3
2 编制依据…………………………………………………………………………………3
3 作业前的条件和准备……………………………………………………………………3
3.1技术准备……………………………………………………………………………3
3.2作业人员……………………………………………………………………………3
3.3作业工机具…………………………………………………………………………4
3.3.1施工机械………………………………………………………………………4
3.3.2测量仪器………………………………………………………………………4
3.4 材料和设备…………………………………………………………………………5
3.5 安全器具……………………………………………………………………………5
3.6 工序交接……………………………………………………………………………5
4 作业程序和方法…………………………………………………………………………5
4.1施工方案……………………………………………………………………………5
4.2施工工艺流程………………………………………………………………………5

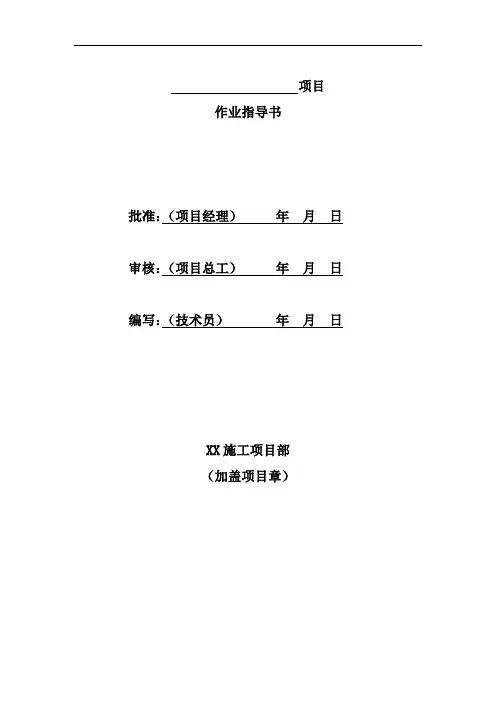

项目
作业指导书
批准：（项目经理） 年 月 日
审核：（项目总工） 年 月 日
编写：（技术员） 年 月 日
XX施工项目部
（加盖项目章）
《施工作业指导书》设置表
项目名称：
施工单位：
序号 专业 指导书名称 指导书编号 备注
《施工作业指导书》分析表
施工作业指导书名称
施工作业指导书编号
具体内容：

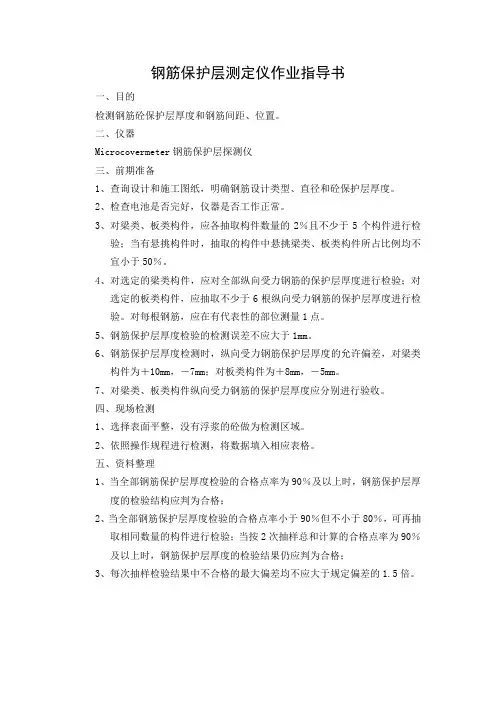

钢筋保护层测定仪作业指导书
一、目的
检测钢筋砼保护层厚度和钢筋间距、位置。
二、仪器
Microcovermeter钢筋保护层探测仪
三、前期准备
1、查询设计和施工图纸，明确钢筋设计类型、直径和砼保护层厚度。
2、检查电池是否完好，仪器是否工作正常。
3、对梁类、板类构件，应各抽取构件数量的2％且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50％。
4、对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。对每根钢筋，应在有代表性的部位测量1点。
5、钢筋保护层厚度检验的检测误差不应大于1mm。
6、钢筋保护层厚度检测时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为＋10mm，－7mm；对板类构件为＋8mm，－5mm。
7、对梁类、板类构件纵向受力钢筋的保护层厚度应分别进行验收。
四、现场检测
1、选择表面平整，没有浮浆的砼做为检测区域。
2、依照操作规程进行检测，将数据填入相应表格。
五、资料整理
1、当全部钢筋保护层厚度检验的合格点率为90％及以上时，钢筋保护层厚度的检验结构应判为合格；
2、当全部钢筋保护层厚度检验的合格点率小于90％但不小于80％，可再抽取相同数量的构件进行检验；当按2次抽样总和计算的合格点率为90％及以上时，钢筋保护层厚度的检验结果仍应判为合格；
3、每次抽样检验结果中不合格的最大偏差均不应大于规定偏差的1.5倍。 回弹仪检测砼抗压强度作业指导书
1、 一般规定
1．1 结构或构件混凝土强度检测宜具有下列资料
1 工程名称及设计、施工、监理（或监督）和建设单位名称；
2 结构或构件名称、外形尺寸、数量及混凝土强度等级；
3 水泥品种、强度等级、安定性、厂名；砂、石种类、粒径；外加济或掺合料品种、掺量；混凝土配合比等；
4 施工时材料计量情况，模板、浇筑、养护情况及成型日期等；
中铁十八局集团有限公司 贵广铁路GGTJ-4标

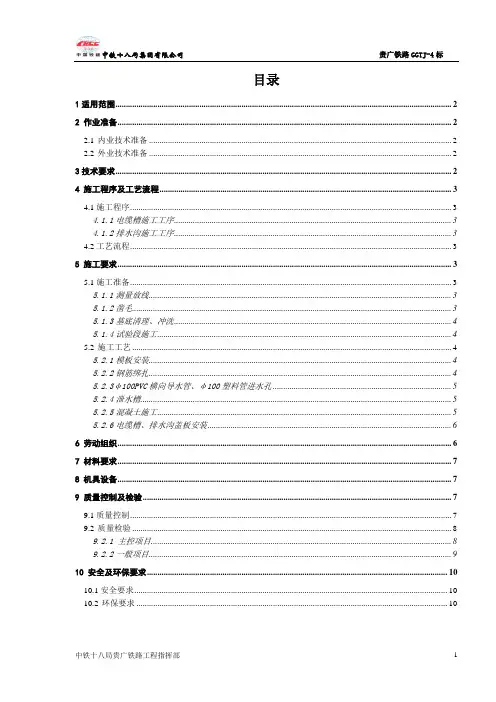

中铁十八局贵广铁路工程指挥部 1 目录
1适用范围 ................................................................................................................................................................................... 2
2 作业准备 .................................................................................................................................................................................. 2
2.1 内业技术准备 .................................................................................................................................................................. 2
2.2 外业技术准备 .................................................................................................................................................................. 2

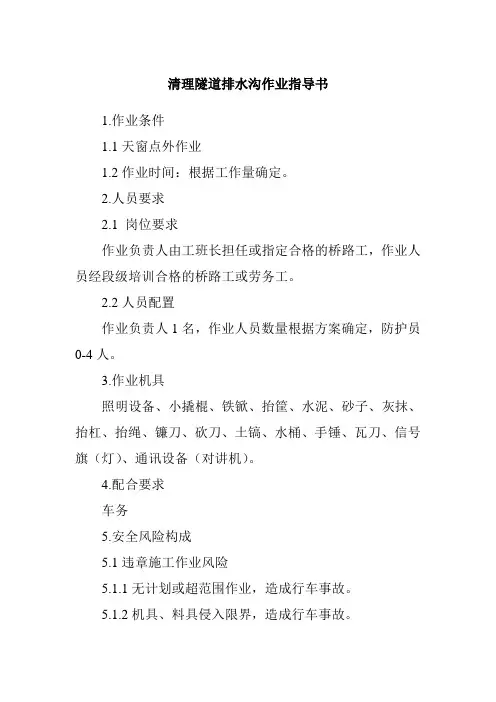

清理隧道排水沟作业指导书
1.作业条件
1.1天窗点外作业
1.2作业时间：根据工作量确定。
2.人员要求
2.1 岗位要求
作业负责人由工班长担任或指定合格的桥路工，作业人员经段级培训合格的桥路工或劳务工。
2.2人员配置
作业负责人1名，作业人员数量根据方案确定，防护员0-4人。
3.作业机具
照明设备、小撬棍、铁锨、抬筐、水泥、砂子、灰抹、抬杠、抬绳、镰刀、砍刀、土镐、水桶、手锤、瓦刀、信号旗（灯）、通讯设备（对讲机）。
4.配合要求
车务
5.安全风险构成
5.1违章施工作业风险
5.1.1无计划或超范围作业，造成行车事故。
5.1.2机具、料具侵入限界，造成行车事故。 5.1.3高处作业时向下抛掷料具，造成行车事故。
5.2从业人员伤害风险
5.2.1需上道或穿越线路时，未按规定设置防护，致使作业人员下道不及时，造成机车车辆伤害。
5.2.2横越线路未执行“一站、二看、三通过”的规定，上道前未严格执行“手比、眼看、口呼”制度，造成机车车辆伤害。
5.2.3作业人员未按规定穿戴劳动保护用品，特别是高空作业时，未按规定穿戴安全帽、安全带，造成人身伤害。
5.2.4违章坐卧钢轨、枕木头、道床，违章钻车、爬车，造成人身伤害。
5.2.5列车通过时，避让距离不够，列车坠物伤人。
5.2.6电器设备、线路状态不良，使用未装触电保护器的各种手持式电动工具和移动式设备，维修电器设备未执行持证操作、按规定穿戴好防护用品，造成触电人身伤害；
5.2.7高处和双层作业时，向下抛掷料具，造成人身伤害。
6.防护要求
6.1网外且不影响行车的作业可不设防护。
6.2网内且不进入铁路建筑物限界范围内的作业，可只设置1名工地防护。
6.3区间进入铁路建筑物限界作业时，设置“三位一体防护”：驻站防护1人、工地防护1人、关门防护2人（视距不足、联系困难地段增设两端防护或中转联络员）；站内作业，设置“两位一体防护”：驻站防护1人、工地防护1人。
路基浆砌片石排水沟施工作业指导书
排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。
1、施工方法
（1）、护坡道碾压
在放好坡脚以后按护坡道高程将护坡道及边沟位置推平，振动压路机碾压2遍，以防止护坡道沉降。
（2）、沟槽开挖
护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。开挖清理完毕后，然后请监理检验。
（3）、片石砌筑
沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。
2、材料要求
（1）、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。
（2）、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3~5min后使用。砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。
（3）、施工现场不堆放不合格材料，废弃的材料及时清理出场。
3、沟体片石砌筑 排水沟采用挤浆法分层砌筑每分层高度10~15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。砌筑中的三角缝不得大于20mm；各工作缝相互错开。若石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm，若不能及时勾缝，则将砌缝砂浆刮深20mm为以后勾缝做准备。所有缝隙均应填满砂浆。

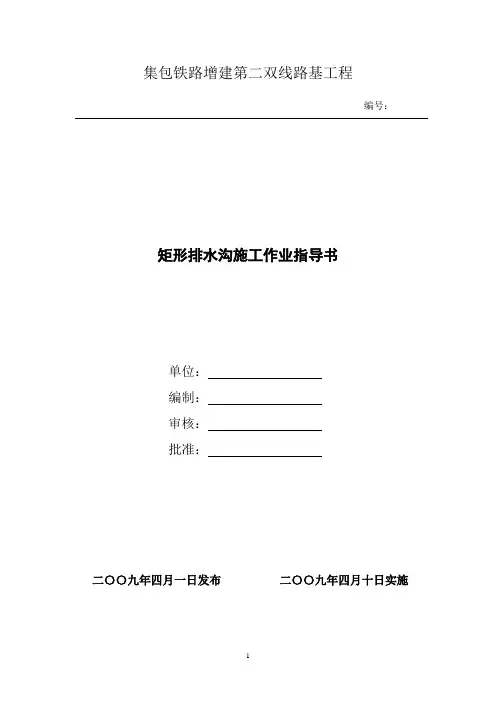

1 集包铁路增建第二双线路基工程
编号：
矩形排水沟施工作业指导书
单位：
编制：
审核：
批准：
二〇〇九年四月一日发布 二〇〇九年四月十日实施 2 矩形排水沟施工作业指导书
1 目的
明确水沟施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范水沟施工。
2 编制依据
《铁路路基工程施工质量验收标准》TB10414-2003
《客货共线铁路路基工程施工技术指南》TZ202-2008
《集包建第二双线工程施工图设计文件》
3适用范围
本作业指导书适用于集包增建第二双线工程矩形排水沟作业施工。
4作业准备
4.1在施工前应熟悉设计图纸，了解设计意图，按施工图纸进行测量放线，进行基础开挖，及时验基隐蔽，准备材料，做好施工准备工作。
4.2按照施工测量放线，核对施工图纸几何尺寸，按照工法，铺砌片石，确保按图施工。施工材料应满足设计要求
5技术要求
5.1矩形排水沟在施工时要选好排水沟的排水方向；路堤坡脚外的排水沟、侧沟在路基完成后施工；平台截水沟与护坡同时施工，施工应注意在急流槽位置与吊沟连接。坡面排水槽与坡面防护同时施工，排水槽每隔15m设置一道。
5.2排水工程严格按照设计图纸施工。砂浆采用拌合机拌合，做到砌体砂浆饱满，石料尺寸选配合理，强度满足要求，石料颜色一致， 3 勾缝采用凹缝，墙面平整、美观。挖方段的天沟，以及路基填筑的临时排水工程，尽量在雨季到来之前完成。
5.3排水沟、侧沟各部允许偏差
5.3.1排水沟各部允许偏差
序号 部位 允许偏差 序号 部位 允许偏差
1 沟底中心位置 ±100mm 5 浆砌水沟铺砌厚度 -10mm
地下管井/排水沟作业指导书
1 目的
规范地下管井、排水沟的保洁作业，确保工作质量；
2 适用范围
适用于小区内地下管井、排水沟的保洁工作；
3 工作职责
3.1 环境/保洁主管负责对地下管井/排水沟保洁工作的组织实施和质量监控；
3.2 保洁员负责依照本作业指导进行地下管井/排水沟具体清洁工作；
4 作业流程
4.1 每月对地下管井清理1次；
4.1.1 用铁沟打开井盖，用捞筛捞起井内的悬浮物；
4.1.2 清除井内的沉沙，用铁铲把粘在井内壁的杂物清理干净；
4.1.3 清理完毕盖好井盖，用水冲洗地面和井盖；
4.1.4 用垃圾车把垃圾杂物清运至专用垃圾池里清倒。
4.2 每半年对地下管彻底疏通1次；
4.2.1 打开井盖后，用长竹片捅捣管内的粘附物；
4.2.2 用高压水枪或消防水枪冲刷管道内壁；
4.2.3 清理管道的垃圾，装入垃圾一运至专用垃圾池里清倒；
4.2.4 清理完毕盖必须好井盖，用水冲洗地面和井盖；
4.3 排水沟的保洁应每周进行1次； 4.3.1 拨除沟里生长的杂草，保证排水沟的畅通；
4.3.2 用水冲洗排水沟，发现沟边有不干净的地方应用铲刀铲除干净；
4.4 注意事项：
4.4.1 拆开井盖后，要竖警示牌，必要时加围栏，并设专人监护以防行人跌入管井内；
4.4.2 作业时，应穿连身衣裤、戴胶手套、口罩；
4.4.3 必须有2人以上同时作业；
5 工作标准
目视管道内壁无粘附物；井底无明显沉淀物；无青苔、杂草；排水畅通无堵塞；井盖上无污渍、污物；
6 常用工具及物料
铁钩 铁铲 长竹片 胶扫把 垃圾车/斗车 铲刀 水枪/水管
7 环境因素控制
关注环保，节约能源，用水冲洗禁止无人值守、长时间流放。
8 支持性文件和记录
《环境服务检验标准》
《车库、停车场清洗记录》
1
中国中铁股份有限公司
遵义市正安县国省干线工程项目经理部
路基边沟、排水沟作业指导书
编制：
复核：
审核：
2017 年 3 月 5 日
2
路基边沟、排水沟作业指导书
一、 工艺概述
本项目采用M7.5浆砌片石施工路基边沟及排水沟，浆砌片石是利用片块石及水泥砂浆砌筑成型的施工工艺,边沟设置于路堑段，排水沟设置于路堤段，用于排除路堑及路基边坡汇水。
二、作业工序内容
1、路基边沟、排水沟基坑开挖，拉线整平。
2、选、修片块石。
3、拌制砂浆。
4、底部铺砌、砌筑、填缝、找平。
5、安装泄水孔。
6、整理及养护。
三、材料质量控制
1、砌筑路基边沟、排水沟的材料进场前应进行检验。
2、石料检验，石料应强韧、密实、坚固与耐久，质地坚硬无风化剥落，裂纹及结构缺陷，表面无污染。石料选用片块石，粒径不得小于15cm，面石应选用表面平整，粒径稍大者，并加以修整。石料强度、抗冻性、软化系数应进行检验。
3、水泥选用PO32.5普通硅酸盐水泥，应有产品合格证及质量报告单，试验室对品种、标号、出厂日期、批次、安定性等指标进行验收。
4、砂宜选用中粗砂，砂的质量应符合混凝土工程相应材料质量标准。
5、水采用新鲜、洁净、无污染水，试验室进行抽检。 3 四、施工质量检验标准
1、路基边沟、排水沟沟底处理应符合设计要求，基底应密实平整，无草皮树根等杂物，无积水。
2、M7.5砂浆强度等级应符合设计要求。
3、浆砌片石路基边沟、排水沟砌筑应做到密实、平整、无渗漏水，不积水。
4、伸缩缝的设置应与挡墙保持一致，沥青麻絮材料用于填充间隙。
五、施工工序
边沟、排水沟施工工序如下：
1、施工准备:清除原地面淤泥和杂物，水泥、砂、石料经检验合格且备料充足，砂浆配合比已经确认。浆砌片石采用的石料应是石质坚固、结构紧密、色泽均匀、不易风化、无裂纹的硬质石料，其标号应符合图纸规定，禁用带有泥土、油渍或其它带污染物的石料。
1 目录
1 适用范围....................................................................................................................................... 2
2 作业准备....................................................................................................................................... 2
2.1 设计文件核对 .................................................................................................................... 2
2.2 施工机械准备 .................................................................................................................... 2
2.3 作业人员 ............................................................................................................................ 2
3 技术要求....................................................................................................................................... 2
广南至兴街高速公路广南至那洒段
排水沟施工作业指导书
西南交通建设集团股份有限公司
2018年 12月 6 日
目录
一、 工程概况 ............................................ 1
二、施工指导书的编制目的 ................................. 1
三、施工准备 ............................................. 1
四、排水沟施工工艺及技术 ................................. 3
五、质量检验评定及控制标准 ............................... 6
六、 质量保证措施 ........................................ 7
七、安全保证措施 ......................................... 9
八、环水保、文明施工措施 ................................. 9
1 排水沟施工作业指导书
一、工程概况
广那四分部路基边沟多为现浇混凝土排水沟，其中挡土墙带排水沟为Ⅰ型水沟和Ⅱ型水沟两种形式。Ⅰ型水沟按照尺寸又分为五种形式，Ⅱ型水沟按照尺寸又分为两种形式。选定右幅K34+530-K34+730段挡土墙带排水沟作为排水沟首件（共200m）。该段排水沟结构形式为Ⅱ型挡土墙带排水沟（沟底宽×沟深：2×1.5），采用C15素混凝土浇筑。
二、施工指导书的编制目的
为确保排水沟首件工程能优质、安全、环保地完成，在以施工技术方案、质保体系、施工图纸、实施性施工组织、质量检验评定标准为依据的前提下，结合我合同段现场施工具体情况，特编制此施工指导书，用于指导我合同段首件具体施工，通过首件施工的总结，进而指导今后我部排水沟的全面施工。
广 东 科 利 达 生 物 科 技 有 限 公 司
作业指导书
编制：
审核：
核准：
发布日期：2014年3月1日 实施日期：2014年3月1日
作业指导书目录
编号 车间 工艺名称 设备名称 材料
WI-KLD-01 副车间 粉碎 粉碎机、集料袋 甘草
WI-KLD-02 主车间 萃取 多功能提取罐 甘草、溶剂
WI-KLD-03 主车间 过滤萃取 离心机、水泵、滤布、贮罐 萃取液
WI-KLD-04 主车间 调配 混合搅拌器或多功能提取罐、塑料桶 按配方配
WI-KLD-05 主车间 萃取液浓缩 升膜式真空减压浓缩锅 萃取液
WI-KLD-06 主车间 喷雾干燥 喷雾干燥机 浓缩萃取液
WI-KLD-07 副车间 包装工艺 罐装机、空气压缩机、充氮机、塑料包装桶、铁桶、纸桶、聚乙烯薄膜袋 成品液体、膏体、粉状晶体
广东科利达生物科技有限公司
作业指导书
文件编号 WI-KLD-01
车间 副车间 工艺名称 粉碎 工位
设备、工具 粉碎机、集料袋
材料 甘草
操作过程：
一、 甘草粉碎工艺规程：
1． 甘草经检验确认不含有毒物质，无霉变、无砂土等杂物，且原料水分含量符合要求后方能进入粉碎工序。
2． 开机前先检查机器各开关，紧固件是否松动，各运转部件加足润滑脂，拨动皮带，机器灵活无障碍时方能开机投料。
3． 打开机器开关，把甘草慢慢从加料斗倒入机内，甘草在机内，经粉碎到1~2目后收集在集料袋内。
4． 每次集料袋集满后停止机器。
5． 粉碎好的物料按50kg一袋包装，然后送往提取工序。
质量要求 粉碎细度为1~2目
注意事项 检查第2项及调节好粉碎度控制件
目 录
1 工程概况…………………………………………………………………………………3
1.1工程概况……………………………………………………………………………3
1.1.1工程范围………………………………………………………………………3
1.1.2工程特点………………………………………………………………………3 1.1.3技术特性………………………………………………………………………3
1.2工程量及工期………………………………………………………………………3
1.2.1重要工程量……………………………………………………………………3
1.2.2施工工期………………………………………………………………………3
2 编制依据…………………………………………………………………………………3
3 作业前的条件和准备……………………………………………………………………3
3.1技术准备……………………………………………………………………………3
3.2作业人员……………………………………………………………………………3
3.3作业工机具…………………………………………………………………………4
3.3.1施工机械………………………………………………………………………4
3.3.2测量仪器………………………………………………………………………4
3.4 材料和设备…………………………………………………………………………5
3.5 安全器具……………………………………………………………………………5
3.6 工序交接……………………………………………………………………………5
4 作业程序和方法…………………………………………………………………………5
4.1施工方案……………………………………………………………………………5
4.2施工工艺流程………………………………………………………………………5
4.3施工方法和规定……………………………………………………………………5
5 保证工期的措施…………………………………………………………………………7
6 技术经济分析……………………………………………………………………………7
7 质量控制点的设立和质量通病防止……………………………………………………7
7.1质量目的……………………………………………………………………………7
7.2质量标准及规定……………………………………………………………………7
7.3质量保证措施………………………………………………………………………8
7.3.1材料控制………………………………………………………………………8
7.3.2过程控制………………………………………………………………………8
7.4质量通病及防止……………………………………………………………………8
7.5作业过程中控制点的设立……………………………………………………………8
8 作业的安全规定和环境条件……………………………………………………………9
8.1作业的安全规定……………………………………………………………………9
8.1.1安全施工规定…………………………………………………………………9
8.1.2文明施工规定…………………………………………………………………9
排水沟施工作业指导书
1 工程概况
1.1 工程概况
1.1.1 工程范围:
本指导书3.3m×3.5m排水沟的施工方案。排水沟分为A型、B型、C型及双孔四种不同结构。场地原有标高为5.60m。需开挖至-5.60m。在开挖时以1：1.5坡度开挖。
1.1.2工程特点
工期紧，质量规定高；地质条件复杂，有耕填土，砂质性粘土及全风化花岗岩；受气候影响大，施工阶段恰逢雨季。
1.1.3技术特性
施工重点：开挖场地的排水和防雨。模板施工工艺、混凝土浇筑、混凝土养护。
1.2工程量及工期
1.2.1重要工程量：
项目
区域 开挖土方（m3） 绑扎钢筋（t） 支设模板（m2） 浇灌砼（m3）
排水沟
1.2.2 施工工期：
2023.8.20—2023.9.30
2 编制依据
序号 资料名称 编号 备注
1 《混凝土外加剂应用技术规范》 GBJ119 -
2 《地下工程防水》 DBJT08-84-97 -
3 《钢筋混凝土工程施工及验收规范》 GB-50204-2023 - 4 《电力建设安全工作规程》燃气发电部分 DL5009.1-2023 -
3 作业前的条件和准备
3.1 技术准备
施工用电：重要为泥浆泵抽水用电及电焊机用电，现场可以满足。施工机械、人员提前到位，施工准备必须充足。
根据甲方提供的坐标控制点做出控制桩，并进行测量放线，准确的测放出开挖线。挖掘机等施工机械及特殊工种的相关资料进场前报审监理，夜间施工使用带罩镝钨灯照明。在施工前进行图纸会审、施工技术措施的编写和交底。
3.2 作业人员
序号 作业人员名称 人数 人员资格
1 工程负责人： 1人 有组织协调能力，有现场管理经验。
2 工程主管： 1人 规定熟悉土建结构的施工，有组织才干。
3 技术人员： 1人 规定土建结构施工经验，熟悉施工技术及验收规范。
4 测量人员：
2人 规定熟悉导线测量定位测量的方法，能纯熟操作各种测量仪器。
5 安全员： 1人 熟悉《电力建设安全工作规程》，并通过安全员岗位培训，持证上岗。
6 质检员： 1人 规定有质检工作经验，通过培训，有质检员上岗证，持证上岗。
7 木工 20人 熟悉本工种的操作技能，有一定的施工经验
8 混凝土工 10人 熟悉本工种的操作技能，有一定的施工经验
9 钢筋工 20人 熟悉本工种的操作技能，有一定的施工经验
10 焊工 6人 通过培训，有上岗证，持证上岗。
11 电工 2人 参与过劳动局培训并取的合格证者方可上岗。
12 架子工 15人 通过培训，有上岗证，持证上岗。
13 辅助工 10人 有一定的施工经验。
3.3 作业工机具
3.3.1施工机械 序号 名称 数量 使用时间 重要用途
1 污水泵 4台 2023.8-2023.10 抽水
2 挖掘机 1台 2023.8-2023.10 开挖土方
3 泵车 1辆 2023.8-2023.10 混凝土布料
4 罐车 3辆 2023.8-2023.10 混凝土运送
5 电焊机 2台 2023.8-2023.10 埋管固定、钢筋焊接
6 钢筋切断机 1台 2023.8-2023.10 钢筋下料
7 钢筋弯曲机 1台 2023.8-2023.10 钢筋加工
8 木工单面压刨 1台 2023.8-2023.10 木模板加工
3.3.2测量仪器
序号 名称 数量 规格 产地 合格证号
1 水准仪 1 NA720 -- 06HO134
2 经纬仪 1 J2-22 苏州 AH06-0164
3 钢尺 1 50m 宁波 CL017 60929021
3.4 材料和设备
施工重要机械为反铲挖掘机。钢筋及加工设备放在指定地点。模板已就位并按图纸尺寸配模。
4 作业程序和方法
4.1施工方案
基础土方开挖采用机械大开挖，人工清底；开挖时先采用1：1.5放坡开挖，四周各留出1000mm的工作面。混凝土分三次施工，第一次施工缝设在底板以上500m位置，第二次施工缝设在顶板以下500m位置，设为100×100凹型施工缝。土方回填压实系数不小于0.94。
4.2施工工艺流程
基槽开挖浇筑垫层混凝土及隔离层施工钢筋绑扎模板支设混凝土浇筑涂料施工土方回填
4.3施工方法和规定 4.3.1 基槽开挖
开挖前要经业主确认施工场地地下有无地下设施，土方开挖时以1：1.5坡度进行开挖。将开挖的土放置在基槽两边3米以外，方便将来回填。基坑周边严禁超堆荷载。
根据地质勘察报告本工程地下土质较为复杂，有耕填土，砂质性粘土及全风化花岗岩等，耕填土、砂质性粘土采用反铲挖掘机进行施工，全风化花岗采用爆破施工。
开挖自连接井处开始开挖，开挖时坡度按1：1.5放坡，在基槽底周边留出1m宽的工作面， 见图1-1。
05.601：1.51：1.5
开挖完毕后在基坑四周距垫层位置1m处设300mm宽，300mm深的排水沟，在基坑的四个角各设1000mm长，1000mm宽，1000mm深的集水坑。垫层施工完后进行隔离层施工，然后是钢筋、模板及混凝土的施工。
4.3.2 浇筑垫层混凝土及隔离层施工
基槽开挖完毕经监理验槽完毕后，进行混凝土垫层施工，垫层施工前做好基槽清底工作，保证垫层浇筑厚度偏差在规范允许范围之内。
隔离层施工：具体做法为垫层顶面刷两度热沥青后，用粗砂撒在热沥青上，并将砂子压入热沥青中，至使热沥青无粘性为止，扫尽多余砂子，再进行下道工序。
4.3.3 钢筋连接
钢筋进厂后按现行国家标准规定抽取试件作力学性能检查，其质量必须符合有关标准的规定。钢筋应有出厂质量证明书或实验报告单，钢筋表面或每捆（盘）钢筋应有出厂合格标志。进厂时应按炉罐（批）号及直径d分批检查。检查内容涉及核对标志、外观检查，并抽取试样作力学性能实验，合格后方可使用。
钢筋焊接规定：钢筋焊接前，必须根据施工条件进行试焊，合格后方可施焊。焊工必须有焊工考试合格证，并在规定的范围内进行焊接操作。当受力钢筋采用焊接接头时，设立在同一构件内的焊接接头应互相错开。在任一焊接接头中心至下一个接头中心的长度不小于钢筋直径的35倍且不小于500㎜的区段内，同一钢筋不得有两个接头；在该区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率，受拉区不超过25%。
钢筋绑扎规定：钢筋的交叉点应绑扎牢固；基础钢筋按图纸位置绑扎施工。钢筋绑扎前先清理垫层上杂物，在钢筋绑扎前在垫层上弹出钢筋位置线，钢筋运至现场后按钢筋位置线摆放，底板钢筋与垫层间用垫块均匀垫起，垫块梅花型布置，间距1m，在底板的上皮钢筋绑扎时，先将马镫绑扎在下皮钢筋上，然后再将上皮钢筋绑扎在直径16的螺纹钢马镫上。相邻马镫间距为1200mm。待底板钢筋绑扎完毕后，进行侧壁钢筋的绑扎，侧壁钢筋绑扎完毕后，在施工缝以下混凝土施工完后开始绑扎侧壁钢筋，钢筋绑扎时注意钢筋调直和钢筋的间距。
4.3.4 模板支设
模板施工采用竹胶板，背楞使用50㎜×100㎜方木，所有模板缝之间均夹粘海绵条一层，防止混凝土浇筑时漏浆。模板加固用Φ12对拉螺杆来控制断面尺寸，对拉螺杆中间加一50mm×50mm止水片，止水片规定单面满焊，拉杆横向间距为400mm，纵向间距为400mm。用Φ38钢管来加强模板整体刚度。基础模板均按混凝土浇筑支设，安装前做好模板的定位基准工作。根据施工图用墨线弹出模板的内边线和中心线。在施工过程中做好标高量测工作，用水准仪把建筑物水平标高引测到模板上。模板找正加固后根部用砂浆封堵，防止混凝土浇筑时漏浆而出现"烂根"现象。有预埋管时将埋管两端各焊一片钢板，在模板上的相应位置固定然后浇注。
4.3.5 混凝土浇筑及养护
