路基浆砌片石排水沟施工作业指导书排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。
1、施工方法（1）、护坡道碾压在放好坡脚以后按护坡道高程将护坡道及边沟位置推平，振动压路机碾压2遍，以防止护坡道沉降。
（2）、沟槽开挖护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。
人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
开挖清理完毕后，然后请监理检验。
（3）、片石砌筑沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。
2、材料要求（1）、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。
（2）、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3~5min后使用。
砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。
（3）、施工现场不堆放不合格材料，废弃的材料及时清理出场。
3、沟体片石砌筑排水沟采用挤浆法分层砌筑每分层高度10~15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。
较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。
路基预制板排水边沟施工作业指导书一、边沟施工（一）施工放样1、据图纸要求进行测量放样，并用石灰打线定好开挖的具体位置。
2、结合现场地形，地貌，以及排水自然流向，确定自然排水流向。
（二）基坑开挖边沟基坑采用机械开挖，人工修整；保持基底平整度，无积水、坑凹、松土等现象。
（三）预制安装边沟混凝土块为保证边沟线形顺适，且边沟内侧平滑，光亮，采用冲压工艺进行施工。
并确定施工配合比。
在边沟预制块进行安装前，应将边沟基坑内杂物、积水等清理干净。
经监理工程师检验合格后方可进行5cm小石子混凝土垫层施工和预制块的安装。
砌筑时严格按规范要求施工，座浆砌筑，并保证砂浆饱满。
在预制块安装过程中必须注意板块质量，对表面不平整、有明显色差、缺陷的板块不得使用。
在安装时，板块拼缝应控制在10±2㎜内，并用Φ8圆钢勾缝，其砂浆颜色应与板块相近。
同时保证施工现场的整洁。
（四）边沟防护施工原则1、所有的段落必须先定下来红线的位置，然后从红线的位置保证到边沟内侧平台最小3.8米的距离，如示意图：红线路基1．0 1。
3 1。
52、选择段落根据确定下来的流水方向，在满足“1”所述要求的条件下进行整体线形调整，准确定位。
3、根据确定的流水方向和线形，根据原地面的高程，对边沟的纵曲线坡比进行调整，同时考虑绿化的边坡削土，以及减少边沟开挖土，对边沟板安装的位置严禁按目前原地面为基准线，否则增加的土方量由施工单位自己负责。
具体如下：（1）流水高程总体流水方向X%Y%Z%（2）边沟及安装的基准线总体流水方向ⅠⅡⅢ路基基准线Ⅰ—Ⅰ路基基准线Ⅱ—Ⅱ路基基准线Ⅲ—Ⅲ4、绿化段落的边坡坡比根据实际情况而定，但必须确保边沟板内侧平台为1.0米，削坡的土适当调高平台的位置。
如：填土（削坡土）5、流水方向要结合通道接线（明通、桥下通道）预埋的管涵，如果开挖土方量较大可以采取以下几种方式：（1）桥头锥坡开挖时适当降低该沟位置的基准线高程。
（2）可以采用跌水槽等方式进行联通。

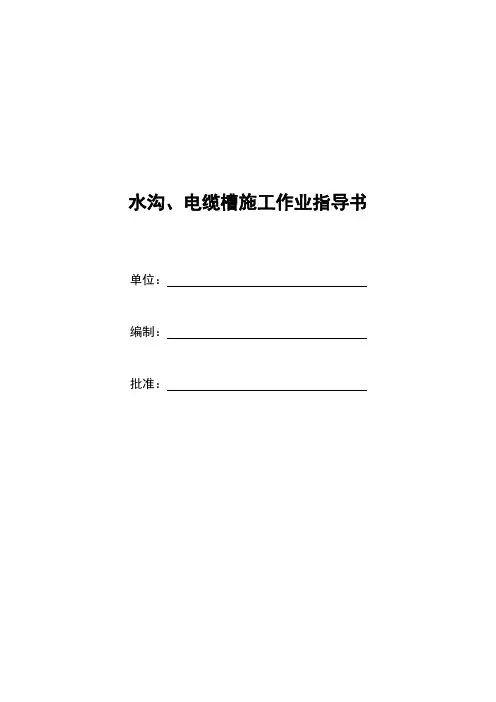

水沟、电缆槽施工作业指导书单位：编制：批准：水沟、电缆槽施工作业指导书一、适应范围适用于XXX隧道正洞水沟、电缆槽施工。
二、作业准备1、内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2、外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活生产房屋、混凝土搅拌站及施工便道，配齐生活、办公设施，满足主要管理、技术人员进场生活、生产、办公需要。
三、技术要求隧道洞内采用双侧水沟、双侧电缆槽，按设计及规范要求实施。
四、施工程序及工艺流程1已施工的衬砌，两侧都留有接地钢筋接头，电缆槽开始施工前必须安排人员凿出每组衬砌内的钢筋接头并将钢筋表面处理干净以便施工电缆槽砼前及时对接地钢筋进行接长。
2、衬砌排水盲管疏通电缆槽开始施工前必须安排人员对全段内衬砌泄水孔进行检查，堵塞的要疏通，必要时要根据情况增加泄水孔，保证整个排水体系排水顺畅。
3、测量放线为保证结构尺寸符合设计要求，两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须严格按技术交底进行，不能随意改变。
测量组根据施工技术交底要求，放样电缆槽、水沟定位基准线和水平基准线（标高控制基准线设在边墙、水平宽度控制基准设在填充面），并采用书面交底和现场交底形式将有关资料和测量点位交付现场施工员，书面交底必须签认齐全，做好洞内导线布置及保护工作，保证电缆槽的位置、间距、沟底高程、纵向坡度及结构外缘距同侧轨道中心距离准确。
4、电缆槽与衬砌接触面凿毛两侧衬砌边墙与电缆槽结合面光滑，必须采用凿毛处理，才能保证后施工的电缆槽壁与已施工的衬砌砼粘结牢固，不产生裂缝或脱落，影响施工质量。
因此在电缆槽施工前，采用风镐或短钎将衬砌与电缆槽结合面凿毛，必要时局部采用电钻钻孔植筋来充当接茬筋，钢筋直径φ8钢筋，加强联结，植筋深度10cm，植筋锚固材料用锚固剂。

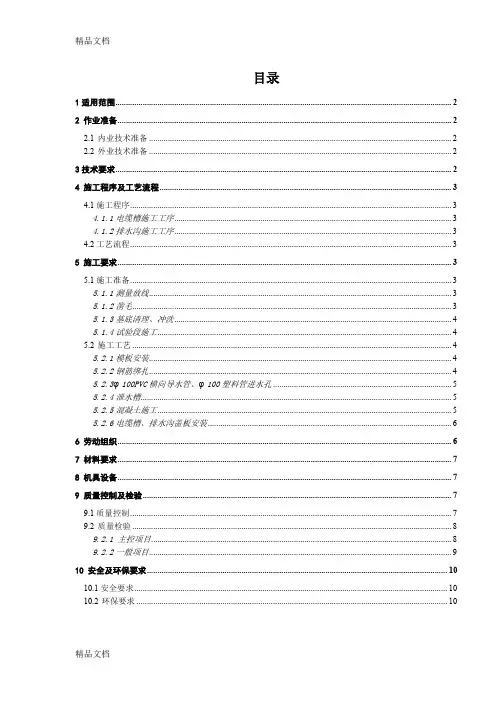

目录1适用范围 (2)2 作业准备 (2)2.1内业技术准备 (2)2.2外业技术准备 (2)3技术要求 (2)4 施工程序及工艺流程 (3)4.1施工程序 (3)4.1.1电缆槽施工工序 (3)4.1.2排水沟施工工序 (3)4.2工艺流程 (3)5 施工要求 (3)5.1施工准备 (3)5.1.1测量放线 (3)5.1.2凿毛 (3)5.1.3基底清理、冲洗 (4)5.1.4试验段施工 (4)5.2施工工艺 (4)5.2.1模板安装 (4)5.2.2钢筋绑扎 (4)5.2.3φ100PVC横向导水管、φ100塑料管进水孔 (5)5.2.4泄水槽 (5)5.2.5混凝土施工 (5)5.2.6电缆槽、排水沟盖板安装 (6)6 劳动组织 (6)7 材料要求 (7)8 机具设备 (7)9 质量控制及检验 (7)9.1质量控制 (7)9.2质量检验 (8)9.2.1 主控项目 (8)9.2.2一般项目 (9)10 安全及环保要求 (10)10.1安全要求 (10)10.2环保要求 (10)隧道排水沟电缆槽施工作业指导书1适用范围适用于新建铁路贵广铁路GGTJ-4标段隧道排水沟电缆槽作业。
2 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习，阅读审核施工图纸，澄清有关技术问题，熟悉技术规范和技术标准，制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备2.2.1施工前收集所涉及的各种外部数据。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
2.2.2施工机械应根据实施性施工组织设计的要求，应配备污染少、能耗小、效率高的机械。
3技术要求3.1在施工电缆槽槽身混凝土时要结合各种预埋管线图和预埋洞室施工，保证预埋管线相通。
3.2为保证路面净宽，防止电缆槽槽身混凝土施工时模板发生变形或移动侵入路面宽度，在模板定位时可整体向两侧偏移1cm，但必须保证模板垂直、槽壁厚度、和槽内净空尺寸。

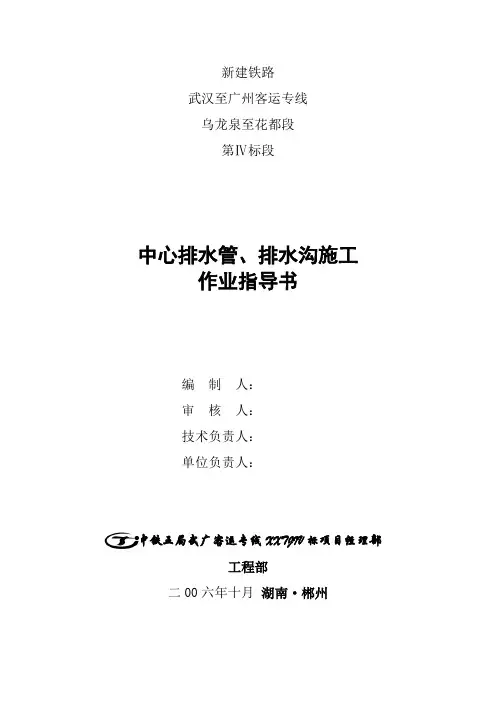

新建铁路武汉至广州客运专线乌龙泉至花都段第Ⅳ标段中心排水管、排水沟施工作业指导书编制人：审核人：技术负责人：单位负责人：中铁五局武广客运专线XXTJIV标项目经理部工程部二00六年十月湖南·郴州目录1 目的 (2)2 适用条件及范围 (2)3 施工准备 (2)4 施工方法 (2)5 质量控制 (7)6 劳动力组织 (8)7主要机械设备 (8)8 安全、环保水保措施 (9)中心排水管、排水沟施工作业指导书1 目的指导客运专线隧道中心排水管、排水沟施工。
2 适用条件及范围本作业指导书适用于武广客运专线XXTJⅣ标隧道施工防排水工程。
3 施工准备（1）施工原材料进场及性能检验，施工半成品、成品检测。
保证原材料、半成品、成品质量符合规定要求。
（2）对施工设计图纸进行审核，对现场实际情况进行核对，保证坡度标高正确无误，设计排水措施满足隧道实际排水要求。
（3）施工放线测量，排水管、排水沟高程、位置进行准确定位，保证排水坡度符合设计要求。
（4）施工作业前要先对施工设备进行检修；检查施工机械是否处于完好状态。
4 施工方法4.1施工工艺施工工艺见“中心水沟施工工艺流程图”及“排水沟施工工艺流程图。
4.2中心排水沟4.2.1本管段隧道中心排水沟均采用圆形，内直径为φ400mm或φ600m两种,根据实际开挖后隧道涌水量确定排水沟直径。
地下水发育，隧道排水量大时采用大直径排水沟，否则采用小直径排水沟。
由于圆形水沟施工工序复杂，考虑到工期进度影响，本管段隧道中心排水沟均采用预制拼装。
排水管统一厂家预制生产，现场人工配合机械拼装。
4.2.2中心排水管可用两种不同的方法施工，在与监理、设计等单位沟通后认为两种均能满足设计要求。
现就两种方法分别说明如下：4.2.2.1预留排水管位置，分阶段一次性安装中心排水管的施工方法。
1）施工工艺（1）仰拱砼灌注完成后,在仰拱砼面测量放样出中心排水沟平面位置和底部高程，在考虑一定的施工及放样误差后适当预留放大（建议隧道中线每侧宽40~50cm，预留高度尽量接近排水管设计底部高程）。
隧道排水沟施工作业指导书1 目的明确隧道排水沟施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道排水沟施工作业。
2 编制依据《公路隧道施工技术规范》(JTG F60—2009)《公路工程质量检验评定标准》JTG F80/1-2004《XXX至XX高速公路X合同段两阶段施工图设计》3 适用范围适用于XXX至XX高速公路X合同段隧道排水沟施工。
4 工艺流程及技术要求4.1施工准备4.1.1技术准备开工前组织技术人员认真学习，阅读审核施工图纸，澄清有关技术问题，熟悉技术规范和技术标准，制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗4.1.2机械准备拌和设备：强制式搅拌机；运输设备：混凝土罐车；安全设备：风机、粉尘采样仪、低压、防破电线、防水照明灯、安全帽、防尘口罩、压风呼吸器等。
4.1.3材料准备水泥、粗、细骨料、钢材、外加剂及预埋件等均有出厂质量证明书和试验报告单，并按TB10210的相关要求进行复验，不合者不得使用。
选择粗、细骨料供货单位时，有供货单位提供的粗、细骨料检查合格的资料。
选用外加剂必须是经国家、部委或省、自治区、直辖市级有关部门鉴定批准生产的产品，各种材料均符合设计及规范要求。
钢材、水泥、掺合料、骨料和外加剂的检验和储存和施工应符合规定。
4.1.4作业条件4.1.4.1上一道工序检查符合要求，监理工程师已验收。
4.1.4.2操作人员接受严格培训，熟练掌握排水沟施工的技术工艺。
4.1.4.3单位工程施工前，选取一循环，进行水沟试验，确定施工工艺参数。
4.2施工工艺流程及方法4.2.1排水沟施工工艺测量放线→基底清理、冲洗→侧壁模板及塑料泄水管安装→混凝土浇注→养护、拆模→水沟底部混凝土找平→排水沟盖板预制及安装。
4.2.2排水沟施工方法4.2.2.1模板安装根据测量放线，放出模板定位安装边线，然后安装模板，模板安装必须垂直，模板与模板之间的缝隙必须控制在2mm以内，基底不平整部位在关好模板后用砂浆封堵，防止浇注混凝土时漏浆，模板与模板之间不能有错台。

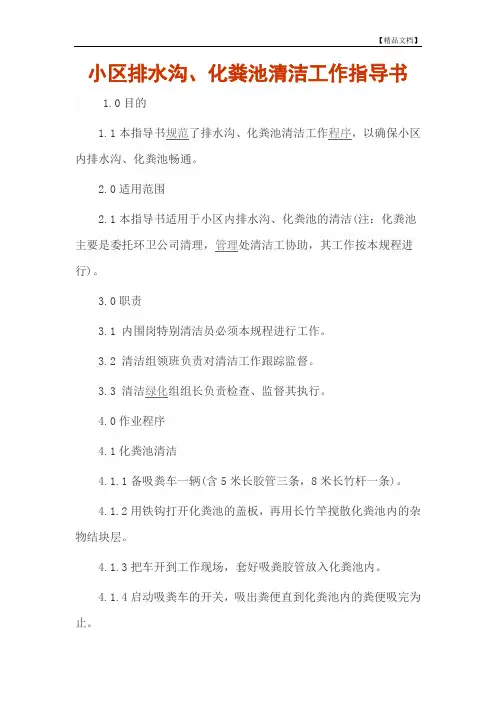

小区排水沟、化粪池清洁工作指导书1.0目的1.1本指导书规范了排水沟、化粪池清洁工作程序，以确保小区内排水沟、化粪池畅通。
2.0适用范围2.1本指导书适用于小区内排水沟、化粪池的清洁(注：化粪池主要是委托环卫公司清理，管理处清洁工协助，其工作按本规程进行)。
3.0职责3.1 内围岗特别清洁员必须本规程进行工作。
3.2 清洁组领班负责对清洁工作跟踪监督。
3.3 清洁绿化组组长负责检查、监督其执行。
4.0作业程序4.1化粪池清洁4.1.1备吸粪车一辆(含5米长胶管三条，8米长竹杆一条)。
4.1.2用铁钩打开化粪池的盖板，再用长竹竿搅散化粪池内的杂物结块层。
4.1.3把车开到工作现场，套好吸粪胶管放入化粪池内。
4.1.4启动吸粪车的开关，吸出粪便直到化粪池内的粪便吸完为止。
4.1.5盖好化粪池井盖，用清水冲洗工作现场和所有工具。
4.2排水沟清洁4.2.1清扫散水坡上的泥沙、果皮、纸屑等垃圾。
4.2.2用胶扫把仔细清扫排水沟内的泥沙、纸屑等垃圾，拔除沟里生长的杂草，保证排水沟的畅通。
4.2.3用铲刀、钢丝刷清扫散水坡及墙壁上空调滴水的污迹及青苔。
4.2.4先用清洁精清洗再用清水冲洗，检查一遍发现不干净的地方用铲刀仔细在再刮;工作完成后，收拾好工具。
4.3清洁标准4.3.1化粪池4.3.1.1一般每半年至一年清理一次(视情况而定)，一级池清运90%，二级池清运75%，三级池硬的表面全部清运;4.3.1.2清理后，目视井内无积物浮于上面，出入口畅通，保持污水不溢出地面。
4.3.2排水沟4.3.2.1目视：干净，无污迹，无青苔，无垃圾和沙石。
3.3.2.2有空调滴水的地方按作业程序3、4条每星期擦洗一次，散水坡和排水沟每天保洁二次。
4.4清洁化粪池时注意事项4.4.1清洁化粪池4.4.1在化粪池井盖打开后10-15分钟人不站池边，禁止在池边点火或吸烟，以防止沼气烧伤人。
4.4.2人勿下池工作，防止人员中毒或陷入水中。
目录1 适用范围 (1)2 作业准备 (1)2.1 内业技术准备 (1)2.2 外业技术准备 (1)3 技术要求 (1)4 施工工序及工艺流程 (2)4.1 施工工序 (2)4.2 工艺流程 (2)5 施工要求 (4)5.1 测量放线 (4)5.2 基底处理 (4)5.3 钢筋绑扎 (4)5.4 预埋件的安装 (5)5.5 模板安装 (9)5.6 混凝土浇筑 (12)5.7拆模及养护 (13)5.8施工缝处理 (14)5.9 沟槽盖板 (15)6 劳动组织 (16)7 材料要求 (17)8 机具设备配置 (17)9 质量控制及检验 (18)9.1 质量控制 (18)9.2 质量检验 (19)10 安全及环保要求 (22)10.1 安全要求 (22)10.2 环保要求 (22)隧道水沟电缆槽施工作业指导书1 适用范围适用改建铁路南平至龙岩线扩能改造工程站前工程NLZQ-Ⅱ标项目乾山隧道排水沟、电缆槽施工。
2 作业准备2.1 内业技术准备在开工前组织技术人员认真学习，阅读审核施工图纸，澄清有关技术问题，熟悉技术规范和技术标准，制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备⑴施工前必须对预留的水沟电缆槽位置、仰拱填充面高程等技术数据进行检查和复核，确保水沟、电缆槽不侵限。
⑵中心试验室对进场原材料进行检验和混凝土配合比的选定。
⑶施工机械应根据实施性施工组织设计的要求，应配备污染少、能耗小、效率高的机械。
3 技术要求⑴在施工电缆槽槽身混凝土时要结合各种预埋管线图和预留洞室施工，保证预埋管线相通。
⑵为保证路面净宽，防止电缆槽槽身混凝土施工时模板发生变形或移动造成侵限，必须保证模板内侧垂直、槽壁厚度、和槽内净空尺寸。
⑶靠边墙侧为电力电缆槽，靠线路侧为通信、信号电缆槽。
⑷水沟及电缆槽身采用C30混凝土，通信、信号电缆槽槽身靠线路侧配置单层钢筋，水沟及电缆槽盖板采用C35钢筋混凝土。

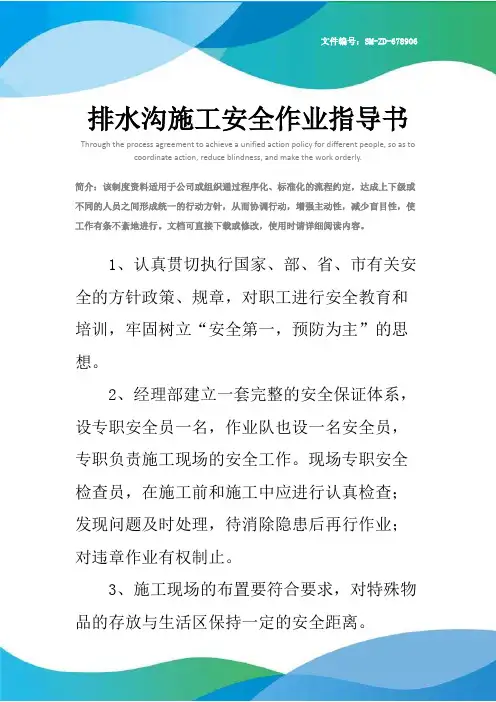

排水沟施工安全作业指导书Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。
文档可直接下载或修改，使用时请详细阅读内容。
1、认真贯切执行国家、部、省、市有关安全的方针政策、规章，对职工进行安全教育和培训，牢固树立“安全第一，预防为主”的思想。
2、经理部建立一套完整的安全保证体系，设专职安全员一名，作业队也设一名安全员，专职负责施工现场的安全工作。
现场专职安全检查员，在施工前和施工中应进行认真检查；发现问题及时处理，待消除隐患后再行作业；对违章作业有权制止。
3、施工现场的布置要符合要求，对特殊物品的存放与生活区保持一定的安全距离。
4、施工现场所有设备、设施、安全装置、工具、配件以及个人劳保用品等必须经常进行检查，确保完好和安全使用。
5、涉及可能危及人身安全的作业区、作业点，必须设置醒目的警戒线、防护标志。
6、石料要堆砌在平整的地方，防止滑落伤人。
7、人工搬运石料时，要有专人指挥，保证现场施工有序进行。
8、施工人员进行工作时，要穿防滑鞋，不得穿拖鞋。
广安市立新建设工程有限公司大唐云南永善县大坪子风电场工程场内主线道路工程二〇一四年一月一日这里填写您的企业名字Name of an enterprise。
排水作业指导书编码：PDFTJ-15目次1适用范围 (609)2编写依据 (609)3作业流程图 (609)4安全风险辨析与预控 (609)5作业准备 (13)6 作业方法 (6)7 质量控制措施及检验标准 (9)●1适用范围本节适用于35kV及以下配网工程配电房室外排水管沟安装工程。
●2编写依据表2编写依据序号引用资料名称1 GB 50242—2002《建筑给水排水及采暖工程施工质量验收规范》2 Q/CSG 11105—2008《南方电网工程施工工艺控制规范》3 《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》●3作业流程图图3作业流程图4安全风险辨析与预控4.1 排水作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与排水作业相关联的《电网建设安全施工作业票》（编码：PDFTJ-15-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表 4.1 作业任务安全基准风险指南序号危害名称风险种类风险等级风险控制措施1挖掘机械回转半径范围内站人碰撞中等风险施工区域必须做好警示标识，挖掘机械工作期间禁止人员进入2沟槽边坡无支护或支护不足坍塌中等风险根据土质情况，制定支护施工方案，采取有效支护措施3开挖的土方和材料工器具堆放在沟槽两侧坍塌打击中等风险将沟槽挖出的土方及时转运，材料工器具摆放在离沟槽边2m以外的地方4抽水设备漏电或电源线损坏触电高风险严格执行一机一闸一漏电的电源箱，使用合格电源线，操作人员穿胶鞋5沟槽两侧无有效围栏措施坠落低风险设置符合要求的围栏，晚上设置夜间警示灯，防止外人误入工作区域6土方（泥浆）运输车辆撒漏工作环境污染低风险工地现场必须设置洗车槽，做好有效的防撒漏、防扬尘措施，未经清洗干净的车辆不得离开工地7土方（泥浆）运输车辆超载、超速等违章驾驶交通意外特高的风险设专人监管，确保工地装载土方（泥浆）不得超载、超速等违章驾驶8挖掘机操作手无证上岗碰撞打击低风险挖掘机操作手必须持证上岗9混凝土浇筑时，平板振动器或电源线漏电触电高风险严格执行一机一闸一漏电的电源箱，使用合格电源线，操作人员穿戴胶鞋、胶手套及防护眼镜10作业人员前后间距不足碰撞打击低风险确保作业人员前后间距不得小于3m11手推车运送混凝土时撒把碰撞低风险禁止手推车运送混凝土时撒把12混凝土搅拌时，搅拌机料斗的钢丝绳断股碰撞打击低风险发现钢丝绳断股，必须更换13混凝土搅拌时，料斗提升后下方站人碰撞打击低风险混凝土搅拌时，料斗提升后，下方不准站人14排水沟砌筑时，斗车运送毛石、砖块装载过满碰撞低风险1. 搬运砖石料的工器具要牢固；2. 搬运砖石料要量力而行，往沟槽里下料时要采用滑道，且下面不准有人15管道安装时，起重钢丝绳断裂，人员随意走动碰撞打击低风险1. 钢丝绳在使用前认真检查，不得使用严重退火断股的钢丝绳；2. 起重作业人员必须持证上岗；3. 设专人监护，禁止在受力钢线的周围上下方和内侧逗留和经过5 作业准备5.1 作业前施工条件表5.1 作业前施工条件序号项目内容确认人说明1 任务单根据本单位实际设置内容（包含本项工作）本工序施工负责人经审批2 相关证照根据需要办理涉及进入工作场所的手续、证件本工序施工负责人有效3 工程合同或协议合同及安全协议本工序施工负责人有效4 图纸设计图纸本工序施工负责人经审批5施工方案施工措施、安全技术交底（项目部级）本工序施工负责人经审批5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置序号项目内容说明1 人员配置施工员、施工作业人员等技术岗位必须持有与作业工种相应、有效的上岗证2 施工内容相对应的设备材料PVC排水管、砖、水泥、砂、胶粘剂、掺合料等应符合设计要求，并有出厂合格证。
目录1 合用范畴....................................................................................................... 错误!未定义书签。
2 作业准备....................................................................................................... 错误!未定义书签。
2.1 设计文献核对.................................................................................... 错误!未定义书签。
2.2 施工机械准备.................................................................................... 错误!未定义书签。
2.3 作业人员............................................................................................ 错误!未定义书签。
3 技术规定....................................................................................................... 错误!未定义书签。
4 重要施工程序与工艺流程........................................................................... 错误!未定义书签。
4.1重要施工程序..................................................................................... 错误!未定义书签。
- 1 -
华能祥云天峰山龙泉风电场进场道路A标段工程
排水沟作业指导书
批准：
审核：
编写：
编制单位：云南晨路市政工程有限公司
2015年3月18日
- 2 -
目 录
一、边沟、排水沟开挖…………………………………………………2
二、施工要求……………………………………………………………2
三、材料…………………………………………………………………2
四、砌筑…………………………………………………………………4
五、勾缝、抹面…………………………………………………………5
六、质量控制……………………………………………………………5
1 - 3 -
一、 边沟、排水沟开挖
1、 边沟、排水沟开挖的位置，经测量放样后，严格按技术交底书
实施，断面尺寸和沟底纵坡应符合图纸或监理工程师的要求。
2、 位于曲线处的沟底纵坡，应与曲线前后的沟衔接，不允许曲线
内侧积水和外溢。
3、 路堑与路堤连接处，边沟应缓顺引向路堤两侧的自然沟或排水
沟内。
4、 排水沟在原临时水沟基础上开挖后，应对沟侧两壁进行夯实，
并将排水沟以外的临时水沟填满夯实。
二、 施工要求
1、 边沟、排水沟的位置，断面尺寸必须符合图纸或监理工程师的
指示，开挖后的沟槽须经监理工程师验收合格后方可进行下一工序施
工，并做好施工记录和检验表。
2、 边沟、排水沟沟壁必须平整、坚实，沟内不得有松土和其它杂
物，沟底应平顺，排水畅通，无阻水现象，纵坡需符合图纸要求。
3、 边沟、排水沟在铺砌之前，应对其进行修整，沟底和沟壁应坚
实、平整，断面尺寸符合图纸要求。
三、 材料
1、 工程中采用的石料应是石质坚固、结构紧密、色泽均匀、不易
风化、无裂纹的硬质石料，其标号应符合图纸规定，禁用带有泥土、
油渍或其它有害物质的石料。
2、 片石中部应不小于15cm，卵形和薄片状者不得使用，用作镶
1 - 4 -
面的片石应选择表面较平整、尺寸较大者，并加以修整。
3、 砂浆
① 砂浆所用的砂、水泥和水应符合施工要求，铺砌片石所用砂的最
大粒径不大于5mm。
② 砂浆标号应符合设计规定，砂浆标号为7.07×7、07×7.07cm3试
件标准养护28天的抗压强度。
③ 砂浆抗压强度的试验符合GBJ203－83的规定，每工班制取一组试
件作抗压试验。不符合强度要求的砂浆砌筑的砌体必须拆毁重砌，直
至监理工程师满意为止。
④ 砂浆应采用机械拌和，机械拌和时间不少于3分钟。
四、 砌筑
1、 砌筑之前，须将基面或坡面夯实平整后，方可砌筑。
2、 砌体外露面的坡顶、边口，应选用较平整的石块并将棱角修整
分明。
3、 砌缝宽度一般不应大于4cm，利用挤浆法进行砌筑，砌筑前
应根据坡率
挂线施工。
4、 砌体石块应嵌挤紧密、牢固、无松动，缝隙砂浆饱满，砌体
不得有空洞。
5、 每隔15m设置沉降缝，沉降缝整齐、竖直、上下贯通。
6、 石料在使用前必须浇水湿润，表面如有泥土、水锈，应清洗
干净。
1 - 5 -
五、 抹面、勾缝
抹面和勾缝属本工程最后一道工序，也是脸面工程，控制整项工
程的外观形象，应予以重视。
1、 勾缝：为防止风雪、雨水及有害气体侵蚀砌体内部以延长建
筑物使用年限和增加砌体外形的美观，因此勾缝必须认真仔细，不管
是凹缝还是平缝均应保证外形美观和质量，勾缝应嵌入砌缝内约2cm
深，勾缝砂浆标号不应低于砌体砂浆标号。勾缝砂浆标号一般比砌体
砂浆高一级。
2、 抹面：砂浆配合比需符合要求，且应沿线路方向每隔105m
留一道宽为1～2cm的伸缩缝，抹面厚度以设计图纸为准。
3、 当勾缝抹面完成和砂浆初凝后，砌体表面应刷洗干净，用湿
润的草帘、草袋覆盖养生，养生时间不少于7天，养生期间常洒水以
保持砌体湿润。
4、 排水沟浆砌检验
检验项目允许偏差检验频率和方法沟底纵坡（％） 符合设计；
水准仪，每200m测4点；断面尺寸（mm）不小于设计尺量；每200m
测2点；边坡不陡于设计每 200m检查2处。
5、 砌体外观鉴定
① 砌体直顺圆滑，砌筑面平整。
② 勾缝平顺，缝宽均匀，无脱落现象。
③ 石块嵌挤紧密、牢固，无松动现象。
④ 砌体不得有空洞，缝隙砂浆饱满。
1 - 6 -
⑤ 抹面厚度均匀，厚度偏差不得大于5mm，表面应平整光滑，应符
合图纸设计坡率，高程误差不得大于20mm/20m，用水准仪检测5点
/20m。
为了保证工程施工质量，望施工队伍能尽快改进施工方法，规范
化、标准化施工，执行现场质检人员的决定，避免因返工带来的损失
和违章施工带来的处罚，做到安全、优质、高效的施工。
