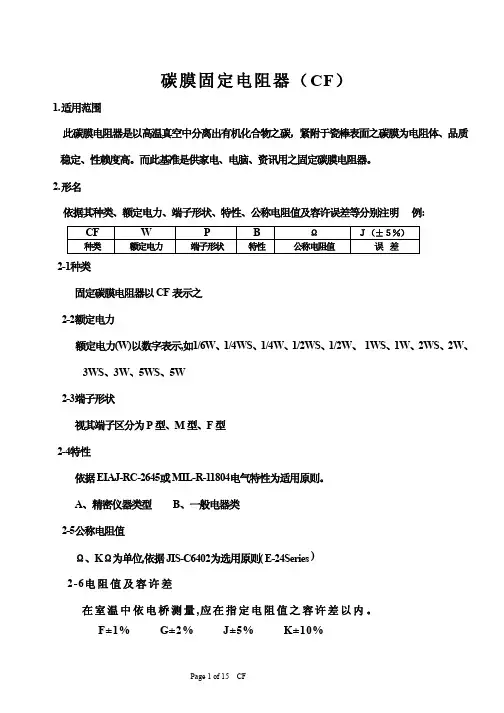

碳膜电阻(规格书)

碳膜电阻+1N5408⼆极管？

整定电流: 整定: 调整, 确定, 是指某⼀物理量,到达某个⼀个设定值时, 设备开始动作. 主要是指电路中的⼀些起 保护作⽤的 继电器, 如: 电机, 控

制电路中的 过电流继电器, 的整定值. 如空⽓开关的整定值等等.

额定电流则不同, 它是指设备长时间⼯作时, 稳定情况下, 可以通过的电流.

电阻的类型:

⼯艺过程: 都是 在 细⼩的 陶瓷棒 上, 在 真空状态下, 通过 噴涂喷涂的⽅式, "镀上"⼀层薄膜, 然后外⾯加上⼀般是环氧树脂 保护层, 然后加⼯

成 螺旋状, 连出引脚⽽成的.

螺旋越多, 电阻越⼤.

分为 碳脉电阻, ⾦属膜电阻(稳定,噪⾳⼩, 贵,通常⽤在⾼档⾳像, 电脑,仪表, 国防和航空等上⾯), ⾦属氧化物电阻(主要是⽤在长期⾼温下⼯作

的设备中, 在⾼热的瓷棒上喷涂上zno等). 绕线电阻(直接就是cr-ni-fe等电阻丝绕在瓷棒上),⽔泥电阻(⾥⾯是电阻,外⾯⽤⾼温⽔泥填充封装的),

碳质电阻, 则是直接⽤⽯墨/碳粉加蛟河剂直接作出的, 这个成本最低, 质量最差.

电炉的发热丝是电阻，阻值约为10~20⼏欧姆，⽽电路板中的电阻通常是上⾯的那些碳膜电阻，⾦属膜电阻等，阻值从10⼏欧姆到⼏千欧

姆， 他们的发热效率为什么相差那么⼤？

根据电功率p=I2R, 即使他们的阻值相差不⼤，但是他们允许通过的额定电流/整定电流相差就很⼤了，前者通常是i=u/R=220/40~20 ~=5~10A, ⽽后者的额定电流通常是 mA级，⼏毫安到⼏⼗毫安，电流相差⼏百倍，电功率v相差上万倍， ⾃然他们的发热就相差极⼤了。

⼆极管命名, 国内是: 2/3(⼆极管/三极管)+ 原件的材料(A N型锗管, B p型锗管, C n型硅管,D p型硅管)+元件的⽤途 (P普通管,w 稳压管...)+ 元件

的序号和规格等, 现在⼤多采⽤⽇本的命名规则: 如1N5408, 1N4007等, 1N表⽰只有⼀个pn结,就是⼆极管 , 2N表⽰有2个PN结, 就是三极管,

--完整版学习资料分享---- 碳膜、金属膜、金属氧化膜电阻

碳膜电阻

碳膜电阻（碳薄膜电阻）为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹愈多时表示电阻值愈大。最后在外层涂上环氧树脂密封保护而成。其阻值误差虽然较金属皮膜电阻高，但由于价钱便宜。碳膜电阻器仍广泛应用在各类产品上，是目前电子，电器，设备，资讯产品之最基本零组件。

金属膜电阻

金属膜电阻（金属拍摄电阻）同样利用真空喷涂技术在瓷棒上面喷涂，只是将炭膜换成金属膜（如镍铬） ，并在金属膜车上螺旋纹做出不同阻值，并且于瓷棒两端度上贵金属。虽然它较碳膜电阻器贵，但低杂音，稳定，受温度影响小，精确度高成了它的优势。因此被广泛应用于高级音响器材，电脑，仪表，国防及太空设备等方面。

金属氧化膜电阻

某些仪器或装置需要长期在高温的环境下操作，使用一般的电阻会未能保持其安定性。在这种情况下可使用金属氧化膜电阻（金--完整版学习资料分享---- 属氧化物薄膜电阻器） ，它是利用高温燃烧技术于高热传导的瓷棒上面烧附一层金属氧化薄膜（如氧化锌） ，并在金属氧化薄膜车上螺旋纹做出不同阻值，然后于外层喷涂不燃性涂料。它能够在高温下仍保持其安定性，电阻皮膜负载之电力亦较高。它还兼备低杂音，稳定，高频特性好的优点。

方形线绕电阻

方形线绕电阻（钢丝缠绕电阻）又俗称为水泥电组，采用镍，铬，铁等电阻较大的合金电阻线绕在无碱性耐热瓷件上，外面加上耐热，耐湿，无腐蚀之材料保护而成，再把绕线电阻体放入瓷器框内，用特殊不燃性耐热水泥充填密封而成。而不燃性涂装线绕电阻的差别只是外层涂装改由矽利康树脂或不燃性涂料。它们的优点是阻值精确，低杂音，有良好散热及可以承受甚大的功率消耗，大多使用于放大器功率级部份。缺点是阻值不大，成本较高，亦因存在电感不适宜在高频的电路中使用。

碳质电阻

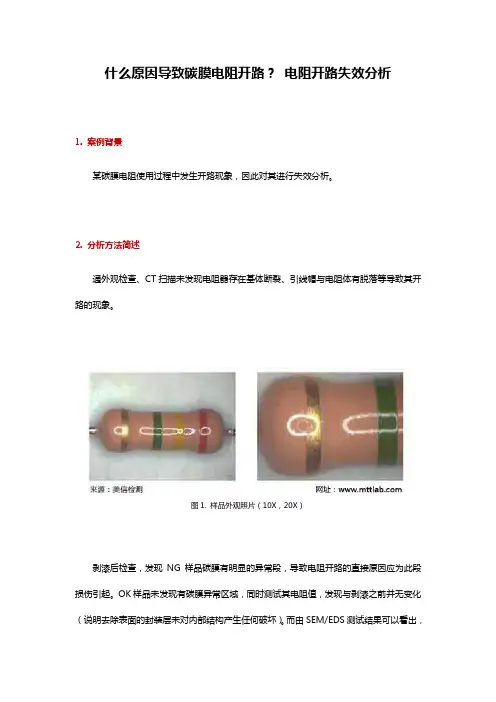

什么原因导致碳膜电阻开路？ 电阻开路失效分析

1. 案例背景

某碳膜电阻使用过程中发生开路现象，因此对其进行失效分析。

2. 分析方法简述

通外观检查、CT扫描未发现电阻器存在基体断裂、引线帽与电阻体有脱落等导致其开路的现象。

图1. 样品外观照片（10X，20X）

剥漆后检查，发现NG样品碳膜有明显的异常段，导致电阻开路的直接原因应为此段损伤引起。OK样品未发现有碳膜异常区域，同时测试其电阻值，发现与剥漆之前并无变化（说明去除表面的封装层未对内部结构产生任何破坏）。而由SEM/EDS测试结果可以看出，NG样品的异常区域在电子显微镜下与正常区域低倍无明显差异，高倍下观察可看到异常区域存在陷坑。 EDS测试发现异常区域C含量明显比正常区域低，O含量又比正常区域高，且异常区域有K离子存在。

图2. 样品CT扫描照片

由切片结果可知，电阻体与引线帽接触良好，损伤无纵向延伸或其它夹杂；碳膜宽度与隔断宽度无明显异常，可判定不应是产品切割工艺不当造成其损伤开路。耐压和雷击试验后，样品解剖并无严重损伤，可判定在正常使用中，其承受的最大电压或雷击高压应不会造成其击穿烧毁。

图3. 样品剥漆后外观照片（8X，25X）

图4. 样品损伤区域SEM照片（27X，100X，2000X，5000X）

图5. 样品切片照片（50X）-金属帽与电阻体结合良好

3. 分析与讨论

电阻器的失效机理是多方面的，工作条件或环境条件下所发生的各种理化过程是引起电阻失效的原因。导致其失效的机理如下：

1)氧化：氧化是长期起作用的因素，氧化过程由电阻体表面开始，逐步向内部深入，氧化的结果是阻值增大，电阻膜层越薄氧化作用越显著。采用有机材料（塑料、树脂等）涂覆或灌封，不能完全防止保护层透湿或透气，随能起到延缓氧化或吸附气体的作用，但也会带来与有机保护层有关的一些新的老化因素。环境条件也会影响氧化的激烈程度，高温高湿会加速老化。碳膜电阻器在湿气存在时，碳膜薄弱部分也会产生氧化，导致薄膜破坏，电阻值增大甚至开路。

金属膜电阻与碳膜电阻

金属膜电阻

在电阻器的外表面涂有蓝色或红色或绿色保护漆。

特点

①耐热性好，额定工作温度为70℃，最高工作温度可达155℃。

②电压稳定性好，温度系数小。

③工作频率范围宽，噪声电动势很小，可在高频电路中使用。

④在相同的功率条件下，它比碳膜电阻器体积小很多，约为碳膜电阻器的一半。

⑤它可以通过切割螺纹方法进行精密阻值调节，精度可达±0.5%、±0.05%。

⑥阻值范围很宽。金属膜电阻器提供广泛的阻值范围，有着精密阻值，公差范围

小的特性。可制成1Ω-10OOMΩ的电阻器。

⑧脉冲负荷稳定性较差，不如碳膜电阻器。

碳膜电阻

碳膜电阻是目前电子、电器、资讯产品使用量最大，价格最便宜。在其表面涂上

环氧树脂密封。它的电性能和稳定性较差。但由于它容易制成高阻值的膜，所以

主要用作高阻高压电阻器。

二者的对比：

金属膜电阻，稳定，温度系数小，误差小，精度高，体积小。

碳膜电阻，稳定性差，误差大，相同功率体积比金属膜大。

区分：

金属膜的为四环或五个色环（1％），碳膜的为四环（5％）。

金属膜的为底漆一般蓝色或绿色，碳膜的为土黄色或是其他的颜色。（过去的国

标是按颜色区别，金属膜电阻用红色，碳膜电阻用绿色。）

内部区别（破坏性检查）用刀片刮开保护漆，露出的膜的颜色为黑色为碳膜电阻；

膜的颜色为亮白的则为金属膜电阻。

由于金属膜电阻的温度系数比碳膜电阻小得多，所以可以用万用表测电阻的阻

值，然后用烧热的电铬铁靠近电阻，假如阻值变化很大，则为碳膜电阻，反之则

为金属膜电阻。

金属膜电阻“△电阻的/△温度”系数是正值，金属膜电阻的值随电阻温度的升高

而增大；碳膜电阻“△电阻的/△温度”系数是负值，碳电阻的值随电阻温度的升

高而减小。
