贴片电阻
Type L W H l1 l2
RC1005(1/16W) 1.00±0.05 0.50±0.05 0.35±0.06 0.20±0.10 0.25±0.10
RC1608(1/10W) 1.60±0.10 0.80±0.15 0.45±0.10 0.30±0.20 0.35±0.10
RC2012(1/8W) 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.35±0.20
RC3216(1/4W) 3.20±0.20 1.60±0.15 0.55±0.10 0.45±0.20 0.40±0.20
RC3225(1/4W) 3.20±0.20 2.55±0.20 0.55±0.10 0.45±0.20 0.40±0.20
RC5025(1/2W) 5.00±0.15 2.50±0.15 0.55±0.15 0.60±0.20 0.60±0.20
RC6432(1W) 6.30±0.15 3.20±0.15 0.55±0.15 0.60±0.20 0.60±0.20
贴片电容
/ L(mm) W(mm) T(mm)
0402 10±0.1（.035±.004） 0.50±0.50(.020±.004) 0.6max.(.024max.)
0603 1.6±0.15（.063±.006） 0.8±0.15(.031±.006) 0.9max.(.035max.)
0805 2.0±0.2（.087±.008） 1.25±0.2(.049±.008) 1.3max.(.051max.)
1206 3.2±0.2（.126±.008） 1.6±0.2(.063±.008) 1.7max.(.067max.)
1210 3.2±0.2（.126±.008） 2.5±0.2(.098±.008) 1.7max.(.067max.)
1812 4.5±0.3（.177±.012） 3.20±0.2(.126±.008) 1.7max.(.067max.)
。
精选资料，欢迎下载
贴片电阻规格、封装、尺寸
ChipR Dimensions 、Footprint
简述
基本结构
分类
规格、封装、尺寸
额定功率及工作电压
阻值,标准阻值
标识
规格书、生产厂家
命名方法
价格、报价
创建时间：2005-12-30 最后修改时间：2006-10-29
贴片电阻套件
为方便学生、研发人员试验和产品试制，特推出片式电阻系列套件。
简述
我们常说的贴片电阻 (SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。
按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃ ~ ±400PPM/℃。 薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。
封装 有：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常规系列的精度为5%，1%。阻值范围从0.1欧姆到20M欧姆。标准阻值有E24，E96系列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。
特性：
体积小，重量轻
适合波峰焊和回流焊
机械强度高，高频特性优越
电阻器参数及选型（贴片电阻）
电阻器，简称电阻（Resistor,通常用“R”表示），在物理学中表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻是导体本身的一种性质。导体的电阻通常用字母R表示，电阻的单位是欧姆，简称欧，符号为Ω。
计算公式:
串联：R=R1+R2+……+Rn。
并联：1/R=1/R1+……+1/Rn。
定义式：R=U/I。
决定式：R= ρ L/S（ρ表示电阻的电阻率，是由其本身性质决定，L表示电阻的 长度，S表示电阻的横截面积）
电阻是电路元件中应用最广的一种，其性能好坏对电路工作的稳定性有极大影响。是一个限流元件，它的主要用途是稳定和调节电路中的电流和电压，其次还可作为消耗电能的负载、分流器、分压器、稳压电源中的取样电阻、电路中的偏置电阻。
欧姆定律
电阻的参数介绍
1.标称阻值：产品上标示的阻值，单位为欧，千欧，兆欧，标称阻值都应符合阻值标准系列所列数值乘以10n倍（n为整数）。
2.允许误差：电阻和电位器实际阻值对于标称阻值的最大允许偏差范围，它表示产品的精度。
3.额定功率：在规定的环境温度和湿度下，假定周围的空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率，一般选用其额定功率比它在电路中消耗的功率高1-2倍。额定功率分19个等级，常用的有0.0625W、0.125W、0.25W、0.5W、1W、2W、3W、5W、7W、10W。
4.最高工作电压：电阻在长期工作不发生过热或电击穿损坏时的电压。如果电压超过规定值，电阻器内部产生火花，引起噪声，甚至损坏。
5.温度系数(TC)：表示温度每变化1度时，电阻器阻值的相对变化量;如±100ppm/℃。
0Ω电阻存在的意义
零欧姆电阻又称为跨接电阻器，是一种特殊用途的电阻，0欧姆电阻的并非真正的阻值为零，欧姆电阻实际是电阻值很小的电阻（一般为50mΩ），在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。

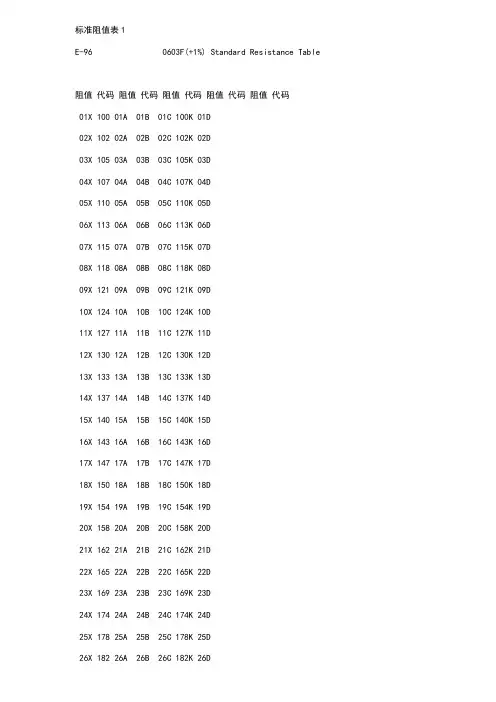

标准阻值表1
E-96 0603F(+1%) Standard Resistance Table
阻值 代码 阻值 代码 阻值 代码 阻值 代码 阻值 代码
01X 100 01A 01B 01C 100K 01D
02X 102 02A 02B 02C 102K 02D
03X 105 03A 03B 03C 105K 03D
04X 107 04A 04B 04C 107K 04D
05X 110 05A 05B 05C 110K 05D
06X 113 06A 06B 06C 113K 06D
07X 115 07A 07B 07C 115K 07D
08X 118 08A 08B 08C 118K 08D
09X 121 09A 09B 09C 121K 09D
10X 124 10A 10B 10C 124K 10D
11X 127 11A 11B 11C 127K 11D
12X 130 12A 12B 12C 130K 12D
13X 133 13A 13B 13C 133K 13D
14X 137 14A 14B 14C 137K 14D
15X 140 15A 15B 15C 140K 15D
16X 143 16A 16B 16C 143K 16D
17X 147 17A 17B 17C 147K 17D
18X 150 18A 18B 18C 150K 18D
19X 154 19A 19B 19C 154K 19D
20X 158 20A 20B 20C 158K 20D
21X 162 21A 21B 21C 162K 21D
22X 165 22A 22B 22C 165K 22D
