一、概述
本规格书适用于四分之一瓦电阻产品的设计、生产、检验和验收。本规格书规定了四分之一瓦电阻的基本参数、技术要求、检验方法、包装、运输和储存等内容。
二、产品分类
1. 按电阻材料分类：
（1）金属膜电阻
（2）碳膜电阻
（3）金属氧化膜电阻
（4）线绕电阻
2. 按电阻温度系数分类：
（1）正温度系数（PTC）电阻
（2）负温度系数（NTC）电阻
（3）恒定温度系数电阻
3. 按电阻器形状分类：
（1）圆柱形电阻
（2）圆片形电阻
（3）贴片形电阻
三、基本参数
1. 电阻值（R）：电阻器的实际阻值，单位为欧姆（Ω）。
2. 允许误差（±）：电阻器阻值与标称阻值之间的最大偏差，单位为百分数。
3. 最大工作电压（V）：电阻器在正常工作条件下所能承受的最大电压，单位为伏特（V）。
4. 功耗（P）：电阻器在规定的工作条件下，单位时间内产生的热量，单位为瓦特（W）。 5. 额定功率（Pmax）：电阻器在规定的工作条件下，长期连续工作而不损坏的最大功率。
6. 热阻（θ）：电阻器温度升高1℃时，功率损耗增加1W所需的热阻，单位为K/W。
7. 热稳定性：电阻器在规定的温度和湿度条件下，阻值随时间的变化率。
8. 环境温度：电阻器在规定的工作条件下的环境温度范围。
9. 防护等级：电阻器对灰尘、水分等有害物质的防护能力。
四、技术要求
1. 电阻值：电阻器阻值应符合标称阻值的要求，允许误差应符合规定。
2. 工作电压：电阻器在最大工作电压下，应能正常工作，无损坏现象。
3. 功耗：电阻器在规定的工作条件下，功耗应符合额定功率的要求。
4. 热稳定性：电阻器在规定的工作条件下，阻值变化率应符合要求。
5. 环境温度：电阻器在规定的环境温度范围内，应能正常工作。
6. 防护等级：电阻器应符合规定的防护等级要求。
7. 尺寸：电阻器尺寸应符合产品标准要求。
1

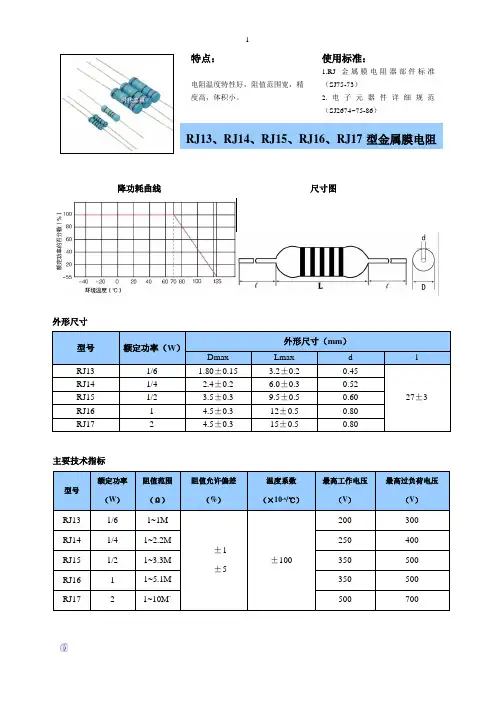

特点：
电阻温度特性好，阻值范围宽，精度高，体积小。
使用标准：
1.RJ金属膜电阻器部件标准（SJ75-73）
2.电子元器件详细规范（SJ2674~75-86）
降功耗曲线 尺寸图
外形尺寸
型号 额定功率（W） 外形尺寸（mm）
Dmax Lmax d l
RJ13 1/6 1.80±0.15 3.2±0.2 0.45
27±3 RJ14 1/4 2.4±0.2 6.0±0.3 0.52
RJ15 1/2 3.5±0.3 9.5±0.5 0.60
RJ16 1 4.5±0.3 12±0.5 0.80
RJ17 2 4.5±0.3 15±0.5 0.80
主要技术指标
型号 额定功率
（W） 阻值范围
（Ω） 阻值允许偏差
（%） 温度系数
（×10-6/℃） 最高工作电压（V） 最高过负荷电压
（V）
RJ13 1/6 1~1M
±1
±5 ±100 200 300
RJ14 1/4 1~2.2M 250 400
RJ15 1/2 1~3.3M 350 500
RJ16 1 1~5.1M 350 500
RJ17 2 1~10M` 500 700
RJ13、RJ14、RJ15、RJ16、RJ17型金属膜电阻
2
主要检验项目、试验方法及性能要求
检验项目 性能要求 试验方法
电阻温度系数 ≥±100×10-6 /℃ -55℃/+20℃ 20℃/+125℃
引出端强度 R≤（0.5%R+0.05Ω） 拉力5N或10N 弯曲连续两次
耐电压 无击穿或飞弧 V形块法，施加交流电压，其峰值为绝缘电压的1.42倍，1min
RoHS Compliant

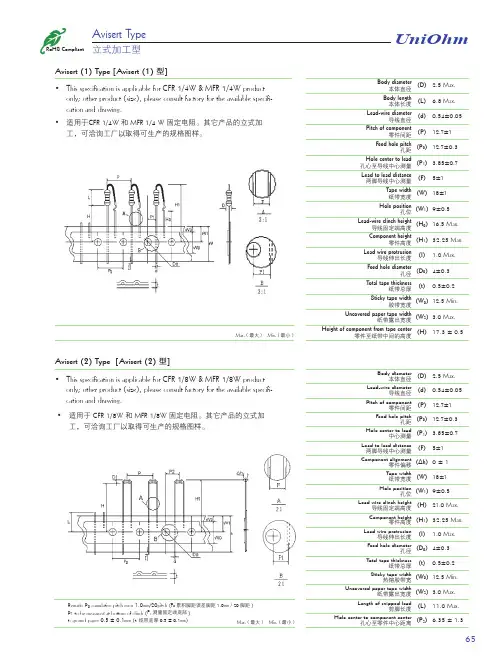

Avisert (2) Type [Avisert (2) 型]• This specification is applicable for CFR 1/8W & MFR 1/8W product only; other product (size), please consult factory for the available specifi-cation and drawing.
Remark: P0 cumulative pitch error 1.0mm/20pitch (P0 累积脚距误差脚距1.0mm / 20脚距)P1 to be measured at bottom of clinch (P1 测量固定端底部)t: ground paper 0.5 ± 0.1mm (t: 纸带底厚 0.5 ± 0.1mm)Avisert (1) Type [Avisert (1) 型]• This specification is applicable for CFR 1/4W & MFR 1/4W product only; other product (size), please consult factory for the available specifi-cation and drawing.Avisert TypeBody diameter 本体直径(D)2.5 Max.Body length 本体长度(L)6.8 Max.Lead-wire diameter 导线直径(d)0.54±0.05Pitch of component 零件间距(P)12.7±1Feed hole pitch 孔距(P0)12.7±0.3Hole center to lead 孔心至导线中心测量(P1)3.85±0.7Lead to lead distance 两脚导线中心测量(F)5±1Tape width 纸带宽度(W)18±1Hole position孔位(W1)9±0.5Lead-wire clinch height 导线固定端高度 (H0)16.5 ponent height 零件高度(H1)32.25 Max.Lead wire protrusion 导线伸出长度(I)1.0 Max.Feed hole diameter 孔径(D0)4±0.3Total tape thickness纸带总厚(t)0.5±0.2Sticky tape width 胶带宽度(W0)12.5 Min.Uncovered paper tape width 纸带露出宽度(W2)3.0 Max.Height of component from tape center 零件至纸带中间的高度(H)17.3 ± 0.5Body diameter 本体直径(D)2.5 Max.Lead-wire diameter 导线直径(d)0.54±0.05Pitch of component 零件间距(P)12.7±1Feed hole pitch 孔距(P0)12.7±0.3Hole center to lead 中心测量(P1)3.85±0.7Lead to lead distance 两脚导线中心测量(F)5±1Component alignment零件偏移(∆h)0 ± 1Tape width 纸带宽度(W)18±1Hole position孔位(W1)9±0.5Lead wire clinch height 导线固定端高度 (H)21.0 ponent height 零件高度(H1)32.25 Max.Lead wire protrusion 导线伸出长度(I)1.0 Max.Feed hole diameter 孔径(D0)4±0.3Total tape thickness纸带总厚(t)0.5±0.2Sticky tape width 热熔胶带宽(W0)12.5 Min.Uncovered paper tape width 纸带露出宽度(W2)3.0 Max.Length of snipped lead剪脚长度(L)11.0 Max.Hole center to component center孔心至零件中心距离(P2)6.35 ± 1.3• 适用于 CFR 1/8W 和 MFR 1/8W 固定电阻。其它产品的立式加工，可洽询工厂以取得可生产的规格图样。 Max. (最大) Min. (最小)
ROYAL OHM
Description: Chip
Resistors（Lead Free）
Part no:All Series(0402/0603/0805/1206/1210/2010/2512)
Approved Checked
Prepared
姚倩 吳術愛 吳梅
SPECIFICATION FOR APPROVAL
Approved by
- 1 - PART NO.: CHIP RESISTORS FILE NO.:CY-12 1. INSTRUCTION: THIS SHEET IS THE STATEMENT OF THE THICK FILM CHIP RESISTORS SPECIFICATION THAT ROYALOHM’S PRODUCTIONS CAN MEET. 2. RATING: TYPE 0402 0603 080512061210 2010 2512POWER RATING 1/16W1/10W1/8W1/4W1/3W 3/4W 1W MAX.WORKING VOLTAGE 25V 50V 150V200V200V 200V 200V100VMAX. OVERLOAD VOLTAGE 50V 100V300V400V400V 400V 400VDIELECTRIC WITHSTANDING VOLTAGE 500V ±1% 0402：100Ω--1MΩ；其余10Ω--1MΩ RESISTANCE RANGE ±5% 0402：100Ω--1MΩ；其余1Ω--10MΩ TOLERANCE ±1%, ±5% RATED AMBIENT TEMP. 70℃ TEMP.RANGE -55℃ --- +125℃ 2.1 POWER RATING: RESISTORS SHALL HAVE A POWER RATING BASED ON CONTINUOUS LOAD OPERATION AT AN AMBIENT TEMPERATURE OF 700C. FOR TEMPERATURE IN EXCESS OF 700C, THE LOAD SHALL BE DERATE AS SHOWN IN FIGURE 1. FIGURE 1
