临时用电施工组织设计

临时用电施工组织设计

一、用电管理是临时用电安全技术规范的核心内容。按施工现场临时用电施工平面布置图，据以用电设备多于五台以上及用电设备总容量以超过50KW以上《规范》规定：临时用电设备在五台及五台以上或设备总容量在50KW及50KW以上者，应编制施工组织设计。为此本工程编制临时施工组织设计。

一、工程概况：

本工程系。工程建筑面积为22301.6平方米（其中地下室建筑面积1505.7平方米，商业网点建筑面积2427平方米，住宅建筑面积18368.9平方米），建筑规模为：地下一层，地上二十一层，建筑物总长度为73.800m，总宽度为20.550m，总高度（檐口）为68.85m，工程结构型式采用框支剪力墙结构。建筑物层高为：地下室层高为5.450m，一层层高为4.200m，二层层高为4.900m，三层层高为3.200m，四层～十九层层高为2.900m，二十层层高为3.100m，二十一层层高为4.00m。工程耐火等级为一类，一级；屋面防水等级为二级；地下室防水等级为二级；工程结构抗震设防烈度为六度；结构安全等级为二级。

三、按规范编制临时用电施工组织设计

1、现场勘探；

（1）根据在建工程的施工组织设计和施工进度计划安排，总平面布置图和拟定的临时用电布置图，确定所用机械设备的位置和三级配电的层次及导线敷设的部署等。

（2）甲方供电，在工地东侧，公安局北侧设变压器一台，由于电源横跨马路和地下管道，所以采用架空敷设。

2、电源选择。根据本工程实际工程量和电力需用量，临时供电由场地附近业主的电力系统供电。

电力系统选择。根据现场实际情况，将配电线路设在道路一侧。电缆敷设，不得妨碍交通和施工机械的装拆及运转，并避开堆料、挖槽、修建临时工棚用地。室内低压动力线路及照明线路，皆用绝缘导线。

确定电源进线，总配电箱，分配电箱等的位置及线路走向：

（1）该工程施工现场临时用电总电源是由建设单位引入，送至到施工单位指定的地点上去（总配电箱处）。整个施工现场按三级配电内容型式布置，（示意图表示）：总配电箱→分配电箱→开关箱→用电设备。配电箱、开关箱按现场顺时针逐以编号箱内所用开关明显的标志注明，其回路和所控用电设备等，所运行的开关均有专人负责，整个施工现场有持证电工按时检查和不定期检查，以防发生触电伤害。

施工现场临时用电施工组织设计 第 1 页

一、编制依据：

1、临时用电依据《JGJ46-2005临时用电安全技术规范》；

2、设计图纸；

3、公司临时用电安全规定

二、工程概况：

工程位于山东省武城县振华西街原黄花园驻地，由德州华天房地产开发有限公司投资兴建，武城县建筑设计院设计。

三、施工方案：

确定电源进线

根据施工现场的大小、用电设备使用期限的长短、使用量的多少和设备布置的情况，选择电源的位置，设在用电设备最集中、负荷最大、输电距离最短的地方，电源位置利于运输和安装工作，并能避免强烈的震动。根据以上条件，把两台总变压器（甲方提供）分别设在小区大门口为1#及4#、10#楼之间为2号（均为小区主轴线，2#变压器采用变电柜内放置），进入各栋楼房施工时均设置总配电箱3个，其中1#变压器总柜控制道路西侧，2#变压器总柜控制道路东侧，分配电箱位置均按现场平面布置及各种机械设备的位置分别布置。

四、负荷计算：

1、 主要施工用电动机械设备配备表：

序

号 设备名称 规格型号 数 量(台) 单机功率(kw) 总功率(kw)

1 塔吊 QTZ-

315 7 25 175

2 塔 吊 QTZ- 40 1 27 27 施工现场临时用电施工组织设计 第 2 页

3 电 锯 MJ104 11 5.5 60.5

4 切断机 GQ40B 11 5.5 60.5

5 钢筋弯曲机 GOL-32 11 3 33

6 钢筋拉伸机 JJz-1 11 7.5 82.5

7 搅拌机 JS-50 11 24 264

8 高压水泵 11 10

110

9 砼振动器 22 1.5 33

10 照明 40 0.1 4

合 计 949.5

平均每个变压器分配 475kw

每个楼配电箱分配 67kw

2 、基础、主体施工阶段施工用电焊机及电焊装置设备表（每楼）：

泰兴福润肉类加工有限公司厂区工程 中建六局土木工程有限公司 临时用电方案

- 0 -

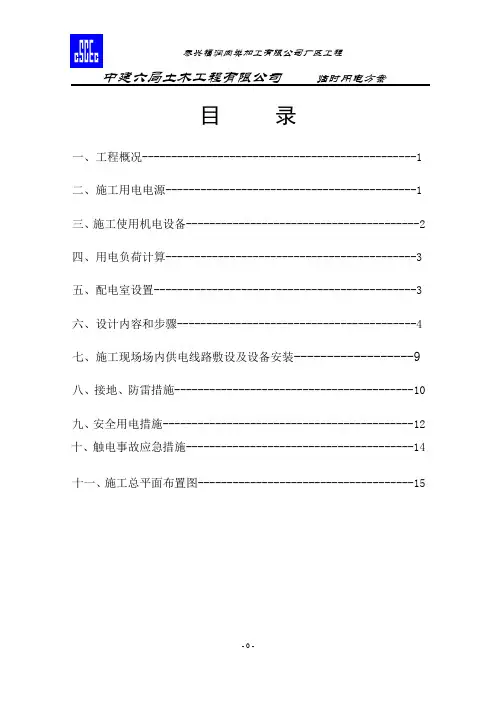

目 录

一、工程概况-----------------------------------------------1

二、施工用电电源-------------------------------------------1

三、施工使用机电设备----------------------------------------2

四、用电负荷计算-------------------------------------------3

五、配电室设置---------------------------------------------3

六、设计内容和步骤-----------------------------------------4

七、施工现场场内供电线路敷设及设备安装------------------9

八、接地、防雷措施-----------------------------------------10

九、安全用电措施-------------------------------------------12

十、触电事故应急措施---------------------------------------14

十一、施工总平面布置图-------------------------------------15

泰兴福润肉类加工有限公司厂区工程 中建六局土木工程有限公司 临时用电方案

- 1 -

一、工程概况：

工程名称 泰兴福润肉类加工有限公司厂区工程

工程地址 江苏省

泰州

建设单位

泰兴福润肉类加工有限公司/泰兴福润禽类加工有限公司

设计单位

中外建工程设计与顾问有限公司

该工程位于江苏省泰州市元竹镇与新街镇之间，建筑总面积约10万m²，主要结构类型有钢筋混凝土框架、混合结构组成。本工程生产的火灾危险性为丙类，建筑物的耐火等级为二级，建筑物的设计使用年限50年，屋面防水为Ⅱ级，抗震设防烈度为6度。

临时用电施工组织设计

临时用电施工组织设计

工地

编制(签名) 职务 技术职称 年 月 日

审核(签名) 职务 技术职称 年 月 日

批准(主管部门盖章): 年 月 日

接收(签名): 职务 年 月 日

临时用电组织设计

按照《施工现场临时用电安全技术规范》(JGJ46-88)的规定：“临时用电设备在5台及5台以上或用电设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计”。

一、临时用电施工组织设计主要内容：

1、现场勘测

2、确定电源进线、变电所、配电室、总配电室、分配电箱的设置及线路走向。

3、负荷计算

4、选择变压器容量、导线截面和电器的类型、规格

5、绘制电气平面图、立面图和接线系统图

6、制定安全用电技术措施和电气防火措施

二、配电室的位置及布置

●配电箱的位置选择原则

1、配电室应尽量靠近荷中心、以避免配电线路长度的不均衡和减少导线截面，从而提高配电质量，同时还能使配电线路走向清晰，便于检查，维护，节约投资。

2、进出线方便，且便于电气设备的搬运。

3、尽量设在污染源的上风侧，以防止因空气污秽而引起电气设备绝缘、导电水平降低；

4、尽可能避开多尘、震动、高温、潮湿等不良环境，以防止尘埃、潮气、高温对配电装置的导电部分和绝缘部分的侵蚀，以及震动对配电装置正常运行的影响。

5、不应设在容易积水的地方或它的正下方。

●配电室布置

1、配电屏设置的安全距离。

配电屏前面的操作通道：当配电屏为单列布置时不应小于1.5m，双列布置时不应小于2m。

配电屏后面的维护通道：通道净宽不应小于0.8m，在建筑物的个别结构凸出部位，通道净宽允许减小为0.6m。如通道两面都有设备，通道的净宽不应小于1.5m 。
