GPS控制测量
- 格式:docx
- 大小:297.58 KB
- 文档页数:29
D级GPS控制测量技术要求在GPS(全球定位系统)控制测量中,D级技术是指具备一定的测量精度和可靠性的技术要求。
下面将详细介绍D级GPS控制测量技术的要求。
第一,测量精度要求。
D级GPS控制测量的精度要求比较严格,通常要求水平精度在10毫米以内,垂直精度在20毫米以内。
这个要求保证了测量结果的准确性和可靠性,可以满足一般工程测量的需求。
第二,测量可靠性要求。
D级GPS控制测量要求具备高可靠性,即测量结果的稳定性和重复性都要保证。
测量设备应具备良好的抗干扰性能,避免外部干扰对测量结果的影响,同时要求测量设备的工作稳定,减少误差的积累。
第三,数据处理要求。
D级GPS控制测量要求将测量数据进行实时处理和整理,得出准确的控制坐标。
数据处理应具备高效性和准确性,能够对大量的数据进行快速处理和分析,得出正确的测量结果。
第四,测量环境要求。
为确保测量结果的准确性,D级GPS控制测量要求在测量环境方面进行限制。
首先,要求在无遮挡的开阔地区进行测量,避免地面物体对信号的屏蔽;其次,要求在天气良好的条件下进行测量,避免大气条件对信号的影响;最后,要求在较少干扰的环境下进行测量,避免外部电磁干扰对测量结果的影响。
第五,测量设备要求。
D级GPS控制测量要求使用高质量、高精度的GPS测量设备。
测量仪器应具备较高的接收灵敏度和测量精度,能够稳定接收和处理GPS信号,同时要求设备具备较长的工作时间和稳定的工作性能。
第六,数据质量要求。
D级GPS控制测量要求测量数据具备较高的质量。
在测量过程中,要对测量数据进行质量检查,剔除异常数据和孤立点,确保测量结果的准确性和可靠性。
综上所述,D级GPS控制测量技术要求具备高的测量精度、可靠性和数据处理能力,对测量环境和测量设备方面也有相应的要求。
这些要求保证了D级GPS控制测量结果的准确性和可信度,满足了一般工程测量的需求。
gps控制网测量实施方案GPS控制网测量实施方案。
一、引言。
随着科技的不断发展,GPS技术在测量领域的应用越来越广泛。
GPS控制网测量作为一种高效、精准的测量方法,已经成为现代测绘工程中不可或缺的重要手段。
本文将就GPS控制网测量的实施方案进行详细介绍,以期能够为相关从业人员提供参考。
二、GPS控制网测量的基本原理。
GPS控制网测量是利用全球定位系统(GPS)进行大地测量的一种方法。
其基本原理是通过在地面上布设一定数量的GPS控制点,利用GPS接收机接收卫星信号,测量控制点的坐标,从而实现对测区内各点的坐标测量。
通过对这些测量结果的处理和分析,可以得到测区内各点的空间坐标,从而实现对地物的测量和定位。
三、GPS控制网测量的实施步骤。
1. 布设GPS控制点。
在进行GPS控制网测量之前,首先需要在测区内布设一定数量的GPS控制点。
这些控制点应该均匀分布在整个测区内,并且要考虑到地形地貌的影响,选择合适的位置进行布设。
2. GPS观测。
一旦GPS控制点布设完成,接下来就是进行GPS观测。
在观测过程中,需要确保GPS接收机能够稳定地接收卫星信号,并且要进行足够长的观测时间,以提高观测结果的精度。
3. 数据处理与分析。
完成GPS观测之后,需要对观测得到的数据进行处理与分析。
这个过程包括数据的编辑、平差、精度评定等环节,最终得到测区内各点的空间坐标。
4. 结果展示与应用。
最后,需要将处理得到的测量结果进行展示与应用。
这些结果可以用于地图制图、地质勘探、工程测量等领域,为相关工作提供坐标支持。
四、GPS控制网测量的注意事项。
1. 确保GPS观测环境的稳定性,避免大气、地形等因素对观测结果的影响。
2. 在进行数据处理与分析时,要严格按照相关规范和标准进行,确保处理结果的准确性和可靠性。
3. 在结果展示与应用过程中,要充分考虑到测区内地形地貌的特点,选择合适的展示方式和应用方法。
五、结论。
GPS控制网测量作为一种现代化、高效的测量方法,已经在各个领域得到了广泛的应用。
GPS(RTK)控制测量平面及高程精度分析摘要:近年来随着gps发展采用载波相位实时动态差分技术进行相对定位的gps rtk方法,能够在野外实时地得到厘米级定位精度,可以极大地提高作业效率。
本文对gps rtk的精度进行试验研究,利用实测数据对其校正精度进行对比分析,并探讨影响校正精度的主要因素。
关键词:gps rtk 控制测量控制点精度1、gps(rtk)控制测量为了确定动态gps(rtk)控制测量的精度,笔者在哈尔滨对已布设了d级gps控制网进行了动态gps(rtk)测量和静态gps测量成果的比较。
并联测了四等水准的1个d级gps点,进行了水准测量和用动态gps(rtk)测量高程的比较。
设计方案如下:使用南方9600 gps 接收机进行动态gps(rtk)测量的实验。
选择3个分部比较均匀地已知点进行解算转换参数。
基准站设定在测区中央,地势较高,周围无遮挡物,对d级gps控制网进行了动态gps(rtk)测量,并且联测了四等水准的1个d级gps点。
共观测了15个重复点。
本次观测采用南方9600 gps接收机进行动态gps(rtk)测量的实验。
1.1 对测区转换参数的确定选择3个分部比较均匀地已知点进行解算转换参数。
操作:工具→计算七参数为了获得更精确的七参数坐标转换,这时用户需要知道三个已知点的地方坐标和这三个点的wgs-84坐标,可以计算出七个参数,即wgs-84坐标转换到地方坐标的七个转换参数,用户单击确定,就会输入到七参数对话框中。
可以直接输入三个已知点的地方坐标和这三个点的wgs-84坐标,按右上方的“ok”按钮,就会计算出七参数,计算出七参数后,系统会自动打开参数开关,单击“ok”按钮,则在测量中就可以利用该参数进行校正得出测量点的正确坐标。
1.2 使用两点校正步骤如下:(1)使用测量菜单下的校正向导菜单。
选中菜单后,界面如下图1.1:图1.1 校正模式选择选择下一步后,界面如下图1.2:图1.2 基准站架设在未知点(向导1)根据向导提示,输入已知坐标后,直接校正。
GPS控制测量方案1. 引言全球定位系统(Global Positioning System,GPS)是一种基于卫星定位的导航系统,广泛应用于航空航海、车辆定位、地理测量等领域。
GPS控制测量方案是利用GPS技术进行控制测量的方法和流程。
本文将介绍GPS控制测量的基本原理及其在测量中的应用。
2. GPS控制测量原理GPS控制测量的核心原理是利用卫星信号和接收器测量出的信号延迟来计算位置坐标。
GPS系统由一组卫星组成,它们围绕地球运行并以高精度的时间周期性地发射信号。
接收器接收到这些信号后,根据其时间延迟和定位卫星的位置,就可以计算出接收器所在的位置。
GPS测量的关键是测量卫星信号的时间延迟。
接收器通过接收来自多颗卫星的信号并记录下信号到达时的时间。
通过比较接收到信号的时间和卫星发射信号的时间,就可以计算出信号在空气中传播的时间延迟。
进而,结合卫星的位置信息,就可以计算出接收器的位置。
3. GPS控制测量流程GPS控制测量主要分为以下几个步骤:步骤一:测量站点设置在进行GPS测量之前,需要选择测量站点并设置测量设备。
测量站点应位于开阔地带,避免周围有高建筑物或树木阻挡卫星信号的接收。
测量设备包括GPS接收器和脚架等辅助设备。
步骤二:接收卫星信号启动GPS接收器,它会搜索并接收卫星发射的信号。
需要等待一段时间,直到接收器接收到足够的卫星信号用于定位。
步骤三:记录接收器位置在接收到足够的卫星信号后,接收器会记录下信号到达时的时间和卫星的位置信息。
这些数据用于后续的位置计算。
步骤四:数据处理和位置计算将接收到的时间和卫星信息输入到计算软件中进行数据处理。
软件会根据信号延迟和卫星位置计算出准确的接收器位置坐标。
步骤五:数据评估和纠正测量结果需要进行数据评估和纠正。
其中包括对信号的多路径效应进行模型化和校正,以提高测量精度。
步骤六:测量结果输出最后,将测量结果输出为所需的格式,如坐标文件或地图等。
同时,需要记录下测量参数和处理过程中的注意事项。

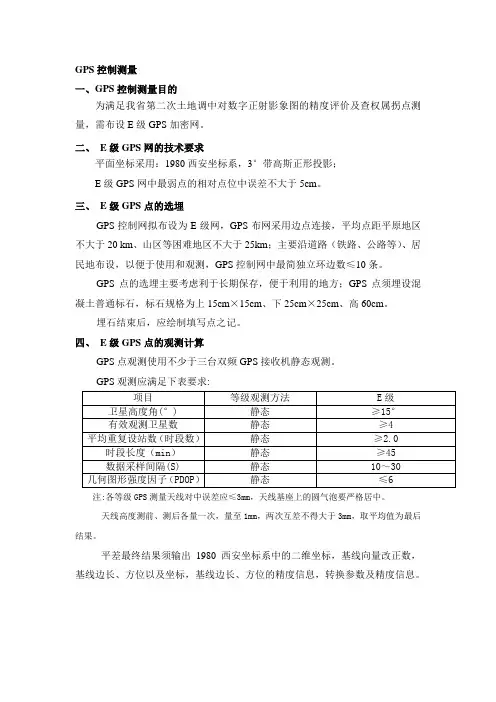

GPS控制测量
一、GPS控制测量目的
为满足我省第二次土地调中对数字正射影象图的精度评价及查权属拐点测量,需布设E级GPS加密网。
二、E级GPS网的技术要求
平面坐标采用:1980西安坐标系,3°带高斯正形投影;
E级GPS网中最弱点的相对点位中误差不大于5cm。
三、E级GPS点的选埋
GPS控制网拟布设为E级网,GPS布网采用边点连接,平均点距平原地区不大于20 km、山区等困难地区不大于25km;主要沿道路(铁路、公路等)、居民地布设,以便于使用和观测,GPS控制网中最简独立环边数≤10条。
GPS点的选埋主要考虑利于长期保存,便于利用的地方;GPS点须埋设混凝土普通标石,标石规格为上15cm×15cm、下25cm×25cm、高60cm。
埋石结束后,应绘制填写点之记。
四、E级GPS点的观测计算
GPS点观测使用不少于三台双频GPS接收机静态观测。
GPS观测应满足下表要求:
注:各等级GPS测量天线对中误差应≤3mm,天线基座上的圆气泡要严格居中。
天线高度测前、测后各量一次,量至1mm,两次互差不得大于3mm,取平均值为最后结果。
平差最终结果须输出1980西安坐标系中的二维坐标,基线向量改正数,基线边长、方位以及坐标,基线边长、方位的精度信息,转换参数及精度信息。
权属界限拐点测量
权属界限拐点的点位精度一般地区不能低于0.1m,困难地区不大于0.2m。
权属界限拐点测量可采用GPS测量或传统的测量方法,具体的方法选择应执行下表:
GPS观测应满足下表要求:
传统方法观测应满足下表要求:。
GPS RTK图根控制测量规本标准是根据我国现阶段全球定位系统实时动态〔RTK〕测量的技术水平制定的。
本标准容涉及目前应用广泛的单参考站RTK测量技术和基于CORS系统的网络RTK测量技术。
本标准是在GB/T 18314"全球定位系统〔GPS〕测量规"、CJJ 73"全球定位系统城市测量技术规程"、GB50026"工程测量规"的根底上,结合生产实际的情况制定的。
全球定位系统实时动态〔RTK〕定位测量除应符合本标准的要求外,还应符合国家现行的有关强制性标准、规的规定。
全球定位系统实时动态〔RTK〕测量技术规1 围本标准规定利用全球定位系统实时动态测量〔RTK〕技术,实施平面一级、二级、三级控制测量和五等高程控制测量、地形测量的技术要求、方法。
其他相应精度的定位测量可参照本标准执行。
2 引用标准以下文件中的条款通过本标准的引用而成为本标准的条款。
但凡注日期的引用文件,其随后所有的修改单〔不包括订正的容〕或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
但凡不注日期的引用文件,其最新版本适用于本标准。
GB/T 18314全球定位系统〔GPS〕测量规CJJ 73 全球定位系统城市测量技术规程CH/T 2008-2005 全球导航卫星系统连续运行参考站网建立规CH 8016 全球定位系统〔GPS〕测量型接收机检定规程GB 50026 工程测量规GB/T 14912 1∶500 1∶1000 1∶2000外业数字测图技术规程3 术语3.1 实时动态测量〔RTK〕 Real Time KinematicRTK测量技术是全球卫星导航定位技术与数据通信技术相结合的载波相位实时动态差分定位技术,它能够实时地提供测站点在指定坐标系中的三维定位结果。
在RTK测量模式下,参考站通过数据链将其观测值和测站坐标信息一起传送给流动站,流动站不仅采集卫星观测数据,还通过数据收来自参考站的数据,并在系统组成差分观测值进展实时处理。
GPS做静态控制测量流程,值得收藏展开全文测量每天不厌其烦的发招聘信息,图文教程给你导读GPS静态测量,是使用测量型GNSS接收机进行控制测量的一种,主要用于建立各种级别的坐标控制网。
整个静态测量过程中,GNSS接收机是静止不动的,数据处理时,将接收机天线的位置作为一个不随时间的改变而改变的量,通过卫星信号与位置数据的变化参量来解算待定点的坐标。
一、选点和埋石、制定观测计划1、选点:GPS测量并不要求测站之间相互通视,网的图形选择比较灵活,只要均匀布置于整个测区即可。
但如果施工阶段会有全站仪加入,就要考虑通视的因素了。
2、埋石:GPS等级测量网点一般应设置具有中心标志的标石,标志点标石类型可参照《全球定位系统(GPS)测量规范》。
3、施测前制定观测计划,根据设计的GPS控制网布设方案、精度技术要求、GPS接收机数量,后勤交通、通信保障条件等制定测量计划,包括:确定工作量、选择观测时段、及人员设备车辆调度等。
二、野外观测1、架站:对中、整平(提前将仪器设置为静态测量存储模式、采样间隔通常为1s~5s,卫星高度角15~25)2、量取仪器高,(斜高或垂直高,不同厂家、不同型号的仪器要参考说明书进行测量)3、开机(锁星正常一分钟后开始记录)4、测量员记录测站信息(测站号、仪器号、仪器高、起始时间及结束时间)重点笔记:静态观测记录信息内容仪器号: 机身序列号开机与关机时间: 北京时间(GPS时 8h)测站点名: 字母数字组合,三四个字符(如:G03)仪器高 : 单位米,精确到1mm三、数据传输用USB线连接GPS机头与电脑,电脑会显示有一个U盘,打开并进行文件复制,粘贴到电脑中四、HGO软件处理流程下面通过一个实例,重点讲解中海达静态后处理软件HGO解算静态数据的过程。
1、新建工程打开HGO数据处理软件新建项目“文件”→“新建项目” 进入工程设置窗口。
输入“项目名称”,也可同时指定项目存放的文件夹,按“确定”完成创建新项目的工作。
GPS静态控制测量报告GPS静态控制测量是使用全球定位系统(GPS)进行高精度测量的一种方法。
该方法通过在地面上安装GPS接收器,并获得一定时间范围内的GPS观测数据,以确定测量点的空间坐标。
本报告旨在对GPS静态控制测量进行详细说明,并分析测量结果。
一、测量目的和背景本次测量的目的是确定目标测量点的精确坐标,以便在地理信息系统或工程项目中使用。
通过GPS静态控制测量,可以获得高精度的空间坐标,提供准确的测量结果。
二、测量原理和方法1.GPS系统原理:GPS系统是由一组卫星、地面控制站和接收器组成。
卫星发射信号,接收器接收信号并计算出接收器与卫星之间的距离。
通过同时接收多颗卫星的信号,并使用三角定位原理,可以确定测量点的三维坐标。
2.测量方法:测量前需选择合适的测量基准点,并在测量区域内布设控制点。
接收器安装于控制点上,定时记录卫星信号,以获得足够的观测数据。
观测时间可根据测量要求而定,一般需要数小时至数天。
收集到的观测数据通过专门的处理软件进行计算和分析,得出测量点的坐标。
三、测量器材和工具1.GPS接收器:高精度的GPS接收器,包括天线和数据记录器。
接收器应具备双频测量能力,以提高测量精度。
2.三脚架或测量支架:用于安装GPS接收器,保持接收器的稳定。
3.电源和数据传输设备:为接收器供电和数据传输,可以使用电池或外部电源。
四、测量过程和数据处理1.安装接收器:根据测区的实际情况,选择合适的控制点布设接收器,确保接收器安装稳固。
2.数据采集:启动接收器,开始数据采集。
采集时间应该足够长,以获得稳定的测量结果。
同时,还需记录气象条件、接收器状态等相关信息。
3.数据传输和处理:将采集到的数据传输至数据处理软件进行计算和分析。
处理软件会根据测量原理和数据质量对数据进行修正和筛选,得出最终的测量结果。
五、测量结果和精度分析通过GPS静态控制测量得到的结果是测量点的三维空间坐标。
根据测量要求和测量条件的不同,精度可以达到亚米级甚至亚亚米级。
gps控制网测量实施方案GPS控制网测量实施方案。
一、引言。
GPS(Global Positioning System)是一种利用卫星信号进行定位的技术,已经被广泛应用于测量领域。
在测量实施中,GPS控制网是至关重要的一环,它为测量提供了基准和控制,保证了测量的准确性和可靠性。
本文将针对GPS控制网测量实施方案进行详细介绍,以期为相关从业人员提供参考。
二、GPS控制网的建立。
1. 网络规划。
在建立GPS控制网之前,需要进行网络规划,确定控制点的布设位置和数量。
根据实际测量需求和地形地貌,合理规划控制网的布设,保证控制点的分布均匀和覆盖面广。
2. 基准点的选择。
基准点是GPS控制网的核心,其准确性直接影响整个控制网的测量结果。
在选择基准点时,需要考虑其地理位置、地质条件、周围环境等因素,以确保基准点的稳定性和准确性。
三、GPS控制网的测量实施。
1. 仪器设备。
在进行GPS控制网的测量实施时,需要使用高精度的GPS测量仪器设备,确保测量的精准度和可靠性。
同时,需要对仪器设备进行定期的校准和维护,以保证其正常工作和准确测量。
2. 测量方法。
GPS控制网的测量方法一般包括静态测量和动态测量两种方式。
静态测量适用于对控制点进行长时间观测和数据采集,以获取高精度的测量结果;动态测量适用于对移动目标进行实时定位和跟踪,适用于需要快速获取位置信息的测量任务。
3. 数据处理。
在完成GPS控制网的测量实施后,需要对采集到的数据进行精密的处理和分析。
通过数据处理软件对测量数据进行平差和配准,得到最终的控制点坐标和精度评定结果。
四、实施方案的注意事项。
1. 环境条件。
在进行GPS控制网的测量实施时,需要充分考虑环境条件对测量结果的影响。
如天气、地形、遮挡物等因素都会对GPS信号的接收和传输产生影响,需要进行合理的环境分析和应对措施。
2. 安全保障。
在实施GPS控制网测量时,需要严格遵守相关的安全规范和操作规程,确保测量人员和设备的安全。
gps控制网测量实施方案GPS控制网测量实施方案。
一、引言。
GPS(全球定位系统)是一种通过卫星信号来确定地面位置的技术,它在测量领域有着广泛的应用。
在测量工程中,GPS控制网是一种重要的测量基准,能够提供高精度的位置信息。
本文将介绍GPS控制网测量的实施方案,包括网络设计、测量方法、数据处理等内容。
二、网络设计。
1. 网络布设。
GPS控制网的布设需要考虑到测量区域的地形、地物、遮挡物等因素。
一般来说,需要选择高处、开阔的地点来布设控制点,以保证信号的稳定和覆盖范围的广泛性。
同时,需要根据测量需求确定控制点的数量和位置,以保证整个测量区域的覆盖。
2. 控制点选取。
控制点的选取需要考虑到其地理位置、地貌特征、便于观测等因素。
通常情况下,需要选择地势平坦、无遮挡物的地点作为控制点,以保证GPS信号的稳定性和精度。
同时,需要根据测量任务的要求确定控制点的数量和分布,以保证整个测量区域的覆盖。
三、测量方法。
1. 观测方式。
GPS控制网的观测方式一般包括静态观测和动态观测两种。
静态观测适用于对控制点进行长时间、高精度的观测,能够提供较为精确的位置信息;动态观测适用于对移动目标进行实时定位,能够提供动态位置信息。
根据测量任务的要求,选择合适的观测方式进行测量。
2. 数据采集。
在进行GPS控制网测量时,需要对控制点进行数据采集,包括卫星信号的接收、位置信息的记录等。
同时,需要进行数据的质量控制,排除掉异常数据,保证采集到的数据的准确性和可靠性。
四、数据处理。
1. 数据处理流程。
数据处理是GPS控制网测量中的关键环节,包括数据的预处理、平差计算、精度评定等步骤。
在进行数据处理时,需要根据实际情况选择合适的数据处理方法,保证数据处理的准确性和有效性。
2. 结果分析。
经过数据处理后,需要对处理结果进行分析,评定控制点的位置精度、测量精度等指标。
根据分析结果,可以对测量结果进行修正和优化,以提高测量的精度和可靠性。
五、总结。
GPS控制测量方案GPS控制测量方案是指通过全球定位系统(GPS)获取测点的坐标信息,并利用这些信息进行控制测量。
本文将从GPS控制测量的基本原理、仪器设备的配置、测量方法和数据处理等几个方面展开,详细介绍GPS控制测量方案。
一、GPS控制测量的基本原理GPS控制测量的基本原理是通过接收卫星发射的信号,利用测站和卫星之间的距离差值的变化来计算测点的坐标。
GPS系统由三部分组成,即卫星系统、控制系统和用户系统。
用户系统是指接收卫星信号的GPS接收机及其相关设备。
卫星系统是由一组围绕地球运行的GPS卫星组成。
GPS卫星通过射频信号向地面发射信号,其中包含有卫星的位置和时间信息。
控制系统是由一系列的测站和数据处理中心组成。
测站用于接收卫星信号并记录测量数据,数据处理中心则负责计算测点的坐标。
用户系统是进行GPS控制测量的具体设备。
用户系统主要包括GPS接收机、天线、数据采集设备、计算机等。
二、仪器设备的配置1.GPS接收机:选择高精度的GPS接收机是进行控制测量的关键。
通常使用双频、双频率相位差GPS接收机,以提高测量精度。
2.天线:选择合适的GPS天线对于测量结果的准确性影响较大。
一般选择尺寸小巧、阻尼性能好的天线,以提高测量信号的质量。
3.数据采集设备:GPS接收机通常将测量数据通过串口输出,因此需要配备数据采集设备用于接收和存储数据。
常用的数据采集设备有数据记录仪和笔记本电脑。
4.辅助设备:根据实际需求,还可以配置一些辅助设备,如电池组、充电器、数据传输线等。
三、测量方法1.接收基线测量:接收基线测量是指通过同时接收多颗卫星的信号,并以基准站为基点,测量其他站点与基准站之间的距离。
该方法适用于需要高精度的测量任务,如地质灾害监测和大型工程的控制测量。
2.虚拟基线测量:虚拟基线测量是指通过同时接收多颗卫星的信号,并任意选择一站作为基准站,测量其他站点与基准站之间的相对位置。
该方法适用于需要相对位置信息的测量任务,如城市规划和地形测量。
GPS测量操作步骤GPS(全球定位系统)是一种利用卫星定位技术进行测量的工具。
下面是一般的GPS测量操作步骤:1.明确测量目标和需求:在进行GPS测量之前,需要明确测量的目标和需求。
例如,是进行地物测量、导航定位还是其他应用。
根据不同的需求,选择合适的测量设备和测量方法。
2.选择合适的测量设备:根据测量目标和需求,选择合适的GPS测量设备。
常用的GPS测量设备包括手持式GPS接收器、航空GPS接收器、车载GPS接收器等。
根据具体的测量任务选择合适的设备。
3.准备工作:在进行GPS测量之前,需要进行一些准备工作。
首先,确保GPS设备的电源充足,并将其连接到电源源。
其次,对GPS设备进行设置,包括设置测量精度、坐标系统等。
还需要根据需要设置数据存储方式和格式。
4.确定基准点:在进行GPS测量之前,需要确定一个已知坐标的基准点。
这个基准点可以是已知坐标的控制点,也可以是其他测量设备测得的坐标点。
确定基准点后,可以用它来校正GPS测量数据,提高测量精度。
5.完成个别点测量:根据测量目标,逐个测量所需的点。
在测量之前,需要将GPS设备置于开放的地方,以确保接收到卫星信号。
接收器通常会显示卫星信号的质量和数量,可以根据这些指标判断是否有足够的卫星信号进行测量。
测量过程中,可以选择静态或动态测量方式,根据需要持续或单点测量。
6.数据记录和处理:在测量完成后,需要将测量数据记录下来。
通常,GPS接收器会自动记录测量数据,包括坐标、时间、高度等信息。
可以将数据存储在接收器的内存中,也可以将数据输出到外部设备上进行存储。
完成数据记录后,可以进行数据处理,包括坐标转换、差分校正、误差分析等。
7.数据发布和报告:完成数据处理后,可以将数据发布和报告。
可以将处理结果以表格、图像或地图等形式呈现,以满足不同用户的需求。
发布和报告的数据应包含测量对象的坐标、形状、大小等信息,以及测量的精度和误差范围等。
8.维护和更新:GPS测量工作完成后,需要对设备进行维护和更新。
GPS控制测量外业作业要求及技术指南一:外业观测作业人员操作内容安置接收机天线(严格对中整平、定向、量取仪器高)、设置接收机中的参数(如观测模式、截止高度角、和采样间隔等;如不设参数,接收机一般就采用缺省值),以及开机、关机等工作,其他工作由接收机自动完成。
二:操作流程:【选点与埋石——GPS接收机的检查——观测方案设计——观测作业——外业观测成果质量检核】1.选点准备:根据收集的测区内及周边现有平面和高程控制点以及测区地形图等,依据项目任务书或合同书以及相关规范的要求在图上进行设计,标绘处计划设站的区域。
1.1选点的基本要求基本要符合规范(全球定位系统GPS测量规范GB/T18314-2009)的相关要求:A)测站四周视野开阔,高度角15°以上不允许存在成片的障碍物B)远离大功率无线电发射源,以免损坏接收机天线,高压电线50米至少,大功率无线发射源至少200米。
C)测站远离房屋、围墙、广告牌、山坡及大面积平静水面(湖泊、池塘)等信号反射物,以免出现严重的多路径效应。
D)点位应位于地质条件良好、点位稳定、易于保护的地方,并尽可能顾及交通条件。
1.2选点作业A)测量人员应按照在图上选择的初步位置以及对点位的基本要求,在实地最终选定点位,并做好相应的标记。
B)利用旧点时,应对旧点的稳定性、可靠性和完好性进行检查,符合要求时方可利用。
C)点名以该点位所在地命名,无法区分时,可在点名后加注(一)、(二)。
D)新旧点重合时,应沿用旧点名,一般不应更改。
E)选点工作完成后,应按规范要求的形式绘制GPS网选点图,可以用相机或手机拍照片。
提交的资料:①点之记②GPS网选点图1.3 埋石C、D、E及GPS点在满足标石稳定、易于长期保存的前提下,均可根据具体情况选用。
提交的资料:标石建造的照片2.仪器的验检:2.1 一般视检GPS接收机及其天线的外观是否良好,是否有挤压摩擦造成的伤痕,仪器、天线等设备的型号是否正确。
gps控制测量实施方案GPS控制测量实施方案。
一、引言。
全球定位系统(GPS)是一种通过卫星信号来确定地球上任意位置的系统。
它由24颗卫星组成,可以提供全球范围内的定位、导航和时间信息。
在测量领域,GPS技术已经成为一种重要的测量手段,广泛应用于土地测量、工程测量、地质勘探等领域。
本文将介绍GPS控制测量的实施方案,包括前期准备、测量操作和数据处理等内容。
二、前期准备。
1. 确定测量任务,在进行GPS控制测量之前,首先需要明确测量任务的具体内容和范围。
根据测量任务的要求,确定测量点的位置和数量,以及测量精度和精度要求。
2. 确定测量设备,根据测量任务的要求,选择适当的GPS测量设备。
通常情况下,需要使用高精度的双频GPS接收机,并配备相应的天线和数据采集设备。
3. 确定测量时间,根据测量任务的要求,确定测量的时间和日期。
通常情况下,需要选择在天气晴朗、无风的条件下进行测量,以确保测量的精度和稳定性。
4. 制定测量计划,根据测量任务的要求,制定详细的测量计划,包括测量点的布设、测量路线的规划、测量方法的选择等内容。
三、测量操作。
1. 测量点的布设,根据测量计划,确定测量点的具体位置,并进行布设。
在布设测量点时,需要注意选择开阔的地理环境,避免遮挡和干扰,以确保GPS信号的稳定性和可靠性。
2. GPS测量的操作,在进行GPS控制测量时,需要严格按照测量计划和操作规程进行操作,包括接收机的设置、天线的校准、数据的采集等内容。
在测量过程中,需要保持设备的稳定性和准确性,避免外界干扰和误操作。
3. 数据的采集和记录,在进行GPS控制测量时,需要及时采集和记录测量数据,包括卫星信号的接收情况、测量点的坐标信息等内容。
在记录数据时,需要确保数据的完整性和准确性,以便后续的数据处理和分析。
四、数据处理。
1. 数据的传输和导入,在完成GPS控制测量后,需要将采集的数据传输到计算机中,并导入相应的数据处理软件中进行处理。
GPS 控制测量测量工作必须遵循“有整体到局部,先控制后碎部,从高级到低级”的原则。
先建立控制网,然后根据控制网进行碎部测量。
控制网又分为平面控制网和高程控制网。
测定点的平面位置的工作,称为平面控制测量,测定点的高程工作,称为高程控制测量。
目前,数字化成图的外业控制测量普通分为GPS 首级控制测量和全站仪导线测量及水准测量。
(一) GPS 控制测量概述GPS 控制测量,按其工作性质可分为外业和内业两大部份,外业工作主要包括:选点、建立测站标志、埋石、野外观测作业以及成果质量检核等;内业工作主要包括:技术设计、测后数据处理以及技术总结等。
按照GPS 测量实施的工作程序,大体分为几个阶段:GPS 控制网的优化设计,选点与埋石,外业观测,成果检核,数据处理,编制报告。
GPS 测量是一项技术复杂、要求严格的工作,实施的原则是,在满足用户对测量精度和可靠性等要求的情况下,尽可能地减少经费、时间和人力的消耗。
因此,对其各阶段的工作,都要精心设计、组织和实施。
为了满足实际的要求,GPS 测量作业应遵守统一的规范和细则。
GPS 控制测量与GPS 定位技术的发展水平密切相关,GPS 接收机硬件与软件的不断改善,将直接影响测量工作的实施方法、观测时间、作业要求和成果的处理方法。
《全球定位系统 (GPS ) 测量规范》 将 GPS 控制网依其精度划分 为 A 、B 、C 、D 、E 等不同级别,表 6 列出了它们的精度和标准。
本 章主要讨论其中的 C 、D 和 E 级网的布设和观测。
表 6 GPS 网的精度标准级别A项目固定误差/mm比例误差系数相邻点最小距离/km相邻点最大距离/km相邻点平均距离/km 表 7 GPS 各等级网的基本技术要求等级平均距离10~15(km )a(mm)b(1×10-6)接收机类型≤(10mm+5标称精度观测量 至少有同步观测≥5接收机数 最简独立环 和附和路线的边数 卫星截至高 度角(°) 有效观测卫 星总数0.2~5双频或者单频≤(10mm+5 ×10-6×d ) L1、L2 载波相位≥2 5~10≤10≤10双频或者单频≤(10mm+5 ×10-6×d ) L1、L2 载波相位≥3 ≤10≤5双频或者单频≤(10mm+5 ×10-6×d ) L1、L2 载波相位≥4≤5≤0.1双频/全波长 ≤(10mm+2 ×10-6×d ) L1、L2 载波相位C≤10≤554015~10 ×10-6×d ) L1、L2 载波相位≥4D≤10≤1021510~5E≤10≤201105~2≤5≤0.11001000300B≤8≤11525070 ≤8≤1双频≥10≥20 ≥15≥6 ≥15≥4 ≥15≥4≥15≥9 ≤10≤5≤6≤6≤8300 70 A D CB E(二) GPS 控制测量技术设计的内容和步骤1、采集和分析测区经济地理等情况以及已有的测绘成果成图资 料通过对已有控制网测设数据及成果资料的了解和分析, 可获知控 制网的质量情况, 所设置的坐标系和高程、 中央子午线位置以及起始 点坐标、起始方位角等基本数据。
以决定是新建还是改建、扩建控制 网时的参考。
踏勘已有控制点标石的完好情况以便加以利用。
测区的 气象、地址、交通等情况对于选点、埋石及制定观测计划也很重要, 1 :1 万国家基本图及大比例尺地形图对于图上设计、实地选点、野 外作业时必不可少的资料。
2、确定所采用的坐标系及起算数据如果已有控制网所采用的坐标系基本合理, 则尽量采用原有的坐 标系,即三类要素要取得一致。
在 GPS 网平差转换时予以保证,宜 选取已有网的起始点位 GPS 网平差时的位置基准,利用已有网的起 始方位角作为 GPS 网的方位基准。
至于 GPS 网的尺度基准本已隐含 在基线向量观测值中, 但也可以有已知点间的平面边长来确定 (若两 类控制网的平面边长之间尺度差小于 1/10~1/20 万时)。
观测时段数时段长度 min (静态) 时间采样间 隔 s (静态) 时段内任一 卫星有效观 测时间 min(静态)≥2≥6010~30≥15 ≥1.6≥4510~30≥15 ≥1.6≥4010~30≥15≥6≥54030≥15 ≥4≥24030≥153、控制网的网形设计控制点的位置及网形可在1 :1~5 万比例尺的国家基本图上进行设计。
以往对三角网和测边网作图上设计是十分繁琐的,既要保证相邻点间互为通视,又要考虑图形结构良好,对每一个三角形的内角大小均有限制,除了抢占制高点外,有时还须借助于建立高标。
对于观测方向较多的中点多边形的中点位置更是难以确定。
固然,对于面积较小、边长较短的精密边角控制网,相对说来解决通视问题就容易些。
GPS 网点并不以点间通视为必要条件,点位的选定有很大的灵便性,可以先按需要选定点位,再来组织网形,为便于观测和使用,GPS 点选在交通方便容易到达的地方,尽量避免在山顶和河边设点。
图上设计的仅是概略的点位,在实地选点时可在图上初选点的附近选定合适的点位,以满足GPS 测量对点位的要求。
拟作为GPS 网的位置基准及方位基准的已有控制网的起始点及起始方位角的两端点必须选作GPS 点,设计的点位中应尽可能多地包括一些符合条件的已有控制网点(城市或者工程控制网点及国家网点)。
这样不仅可以充分利用已有的标石,更可获知GPS 网与原有控制网在同名点上的坐标差异,并可籍以进行坐标系之间的转换。
与此同时,在选点过程中应按所需的密度来进行布点。
如确定分两级布网,须先做首级网网形设计,首级网点应弥漫整个测区,但可疏密有致。
然后再做同期施测的次级网点的网形设计。
将各GPS 点挨次相联组成几何图形就能获得GPS 网形。
对于GPS 控制网宜采用有多个多边形闭合环组成,且相邻闭合环之间依边连接的图形。
在此,每条边代表两台GPS 接收机在该边两端点上同步连测所得的一个独立基线向量。
如果在一个测段内,同步连测的接收机多于两台 (设为m 台,m>2),则只能获得m- 1 个独立基线向量。
也就是说,在设计得GPS 网中所包含的任一观测时段中的独立基线向量只能使m- 1 个,多了则参入了不应有的观测值,少了则错失了实用的观测值。
为此,在安排观测纲要时,应根据设计好的网形,决定每测段中基线向量的取舍。
以确定GPS 网确实是由独立基线向量所组成的。
多边形中边数的多寡直接关系到网的精度、可靠性以及野外GPS 观测的工作量。
高精度控制网宜采用有三边形组成的网形,为增加多于观测值,甚至还需加测对角线。
对于大城市首级控制网,每一个独立闭合环的边数可限制在4~5 个,对于普通的GPS 控制网边数也不宜超过6 个。
因为随着闭合差边数的增加,闭合差的限差随之而增大,利用闭合差来检验发现基线向量观测值中可能存在的粗差的能力就会降低。
除了会降低可靠性以外,还由于多于观测值的减少而影响网的精度。
在两个已有的GPS 控制点之间可直接布设类似于附和导线那样的连线的GPS 基线边,而以两已知点的基线边为闭合边,边数也不得超过6 条。
即使在形状狭长的路线GPS 控制网中,每两个相邻异步环之间最好还是采用边连式(两环之间有两个公共点),而不宜采用点连式 (两环之间一个公共点)。
因为有公共边毗连的多个闭合环的网形较之仅有一个公共点连接的网形具有更高的图形强度,并且在不增加野外工作量的条件下,却能获得相同的多余观测数。
由于GPS 观测作业方式和GPS 基线向量的选择具有较大的灵便性,有的施测单位在技术设计中注意布点,并不统一连点成网,作业中则采用某种推进方式施测,观测后再选择非同步的GPS 基线向量,以至构成网形不佳,往往浮现点连式的若干闭合环。
有的甚至不做选择的保留同步GPS 基线向量。
有时难以发现粗差,也难以给出准确的精度评定。
4、部份GPS 点的水准联测方案的制定GPS 定位测量不仅能得出GPS 点的平面位置,还能得出大地高。
但是大地高是以所取的椭球面上的法线为依据的,并非是工程上所需要的水准高程(正常高)。
为此需对部份GPS 点进行水准测定其正常高,从而获得在这些点上的高程异常,以便能用曲面拟合法来推估其余GPS 点的正常高。
在GPS 网图上先选取密度适当、分布较均匀,包围整个测区的若干个GPS 点,再来考虑水准联测方案。
固然最好是将这些GPS 点全部联结成三、四等水准网并附和到若干国家水准点上,无非这样做工作量很大,也可利用就近的已知水准点分别予以测定,但应采用符合水准路线并同时利用两个水准点的已知高程,以免单个水准点高程有可能不可靠。
在局部艰难地区,对少数难以与其它点连测得GPS 点也可以只测定这些点之间的高差。
5 、技术设计书大致包括以下内容:任务来源、任务要求、作业依据;测区概况;已有测量成果成图资料情况及对其的分析;所利用的水准点、水准联测路线等;采用的坐标系及起始数据;布网的方案的说明及论证;选点和埋石;观测精度标准(接收机标称精度、一测段的观测时间、定位方式、边长规格等) ;内、外业采用的仪器设备、人工及计算软件;平差计算方案、预期精度;经费预算;各种设计图表。
(三) GPS 控制网布设1、野外选点选点工作开始之前应搜集测区有关资料,如地形图、行政区划图和已有的测绘成果;了解和研究测区情况,如交通、通讯、供电、气象以及原有的控制点情况。
普通来说,在图上设计得GPS 点位与实地的点位可以不彻底一致,即使偏离数百米,对网的精度和可靠性也不会产生任何影响。
GPS 点的选定不以相邻点间的通视为先决条件,但应当保证能顺利接收到不受干扰的卫星信号。
具体而言应符合下述要求:①周围便于安置接收设备和操作,视野开阔、视场内障碍物的高度角应小于15°;②点位应选在地基稳固、交通方便的地方,便于保存且利于其他测量手段联测和扩展;③尽量避开大面积水域,以减弱多路经误差的影响;④远离大功率无线电发射源(如电视台、微波站等),远离高压输电线和通讯线以避免周围磁场对 GPS 卫星信号的干扰。
为使点位长期保存和使用,不致移位和变形,应选在土质坚硬、地质情况良好之处,在城市建造区,常因平地上的点位难以确保其长期性而选在楼顶,此时应选择已有一定的建造年代、再也不会有沉降的较坚固的建造物的楼顶,标石的埋设应与混凝土梁柱固连。
如作为 GPS 形变监测网的基准点,则必须将点位埋在稳固、完整的基岩上。
如果再GPS 点上与其它GPS 点(不一定是相邻点)中的1~2 个点通视,则有利于用常规技术加密低级网点。
但对于间距较大的首级GPS 网点,而且加密次级网仍采用GPS 技术时,则就不必强求须有1~2 个通视方向。
